Двухтрубная система отопления частного дома: схемы устройства + обзор преимуществ

Распространенные варианты подключения

Если вы решили обустроить однотрубную систему, придется выбирать между двумя видами:

  • простая схема без регуляции;
  • «ленинградка» с возможностью отключения отдельных радиаторов.

По способу управления первый вариант явно уступает второму, единственный его плюс – бюджетная стоимость.

Монтаж простой однотрубной системы горизонтального или вертикального типа отличается простотой и надежностью, однако регулировка температуры в сети невозможна (+)

Установка «ленинградки» обойдется чуть дороже, так как кроме труб необходимо приобрести комплект запорных кранов. С помощью байпасов и клапанов можно уменьшать/увеличивать количество теплоносителя, подаваемого в радиатор.

Схема устройства «Ленинградки»: при помощи запорной арматуры можно отключить на время отдельные ненужные радиаторы без изменения функциональных качеств всей системы в целом (+)

«Ленинградка» признана профессиональными теплотехниками лучшим вариантом однотрубной системы для 2-этажного жилого дома.

Комплектация и монтаж оборудования

  • насос циркуляционного типа;
  • газовый или электрический котел (мощность зависит от размеров дома, характеристик теплоносителя и т.д.);
  • расширительный бак;
  • трубы 20 мм и 25 мм;
  • переходники, прокладки, заглушки;
  • комплект радиаторов;
  • краны Маевского.

Наряду со стальными трубами могут применяться полимерные или металлопластиковые, причем последним отдается предпочтение.

В отопительных контурах с закрытыми расширительными бачками стравливание воздуха производится с помощью автоматических спусников, оснащенных запорными клапанами и поплавками, или кранами Маевского, снабжающими каждый радиатор

Сначала находят подходящее место для котла и монтируют его, затем собирают трубопровод, ведущий к радиаторам. В местах радиаторных ответвлений и байпасов фиксируют тройники. Насос врезают на обратке, рядом с входным отверстием в котел, и подключают к электропитанию.

Место монтажа открытого расширительного бака – наивысшая точка системы, закрытый можно монтировать в любом удобном месте, например, в бойлерной. Радиаторы подвешивают к стенам с помощью специальных креплений, оборудуют заглушками и кранами.

Современное управление для однотрубных систем

Котел обычно управляется одним термостатом, что обеспечивает плохой контроль, особенно в таунхаусах. Термостат будет учитывать только температуру пола или помещения, в котором он находится.

Например, если термостат расположен напервом этаже рядом с бойлером, то он будет считывать температуру этого этажа.

Пар достигнет сначала радиаторы, быстро нагревающие пол. Это означает, что термостат выключит котел до того, как пар сможет полностью нагреть радиаторы на самых дальних от котла этажах, что приведет к более низкой температуре на этих этажах.

Это обеспечивает более равномерное распределение тепла.

Более крупные однотрубные системы парового отопления могут потребовать использования управления тепловым таймером.

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

  1. Какие есть виды систем отопления многоквартирного дома и частного домаАбсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.

Разморозка системы отопления — запуск системы отопления частного дома после аварии

Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы

Важно в отопительный сезон

Элеваторный узел системы отопления домаПеред началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная.
Все виды систем отопления — зависимая, независимая, попутная, гиперинверторнаяГлавный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

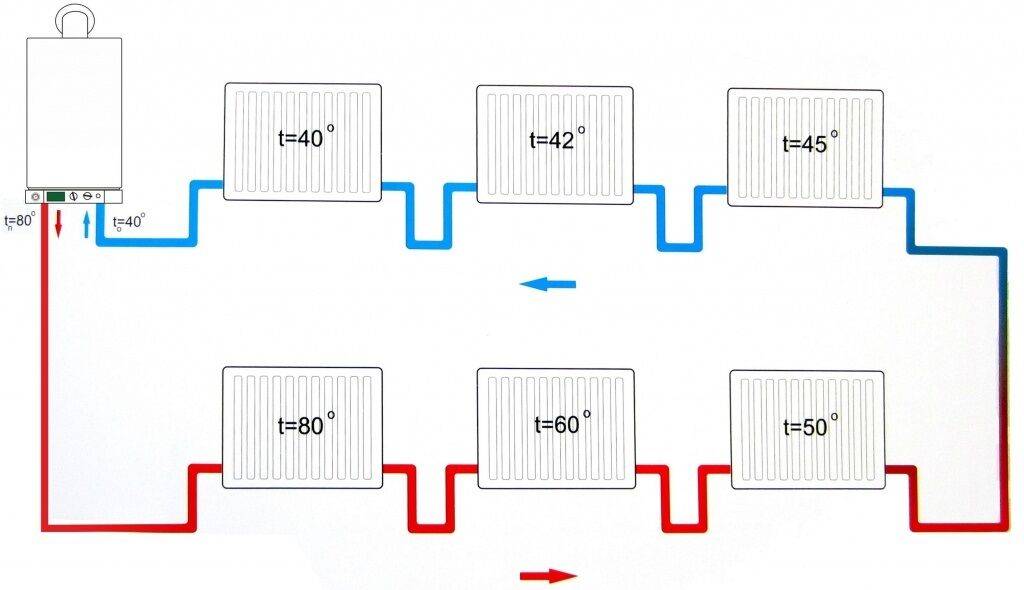

Однотрубная схема отопительных систем

Однотрубная система отопления: вертикальная и горизонтальная разводка.

В однотрубной схеме систем отопления подвод горячего теплоносителя (подача) к радиатору и отвод остывшего (обратка) осуществляется по одной трубе. Все приборы относительно направления движения теплоносителя соединены между собой последовательно. Поэтому температура теплоносителя на входе в каждый последующий радиатор по стояку значительно снижается после снятия тепла с предыдущего радиатора. Соответственно теплоотдача радиаторов с удалением от первого прибора снижается.

Такие схемы используются, в основном, в старых системах центрального теплоснабжения многоэтажных зданий и в автономных системах гравитационного типа (естественная циркуляция теплоносителя) в частных жилых домах. Главным определяющим недостатком однотрубной системы является невозможность независимой регулировки теплоотдачи каждого радиатора в отдельности.

Для устранения этого недостатка возможно использование однотрубной схемы с байпасом (перемычкой между подачей и обраткой), но и в этой схеме первый радиатор будет на ветке всегда самый горячий, а последний самым холодным.

В многоэтажных домах используется вертикальная однотрубная система отопления.

В многоэтажных домах использование такой схемы позволяет экономить на длине и стоимости подводящих сетей. Как правило, отопительная система выполнена в виде вертикальных стояков, проходящих через все этажи здания. Теплоотдача радиаторов рассчитывается при проектировании системы и не может быть отрегулирована с помощью радиаторных вентилей или другой регулирующей арматуры. При современных требованиях к комфортным условиям в помещениях, эта схема подключения приборов водяного обогрева не удовлетворяет требованиям жителей квартир, находящихся на разных этажах, но присоединенных к одному стояку системы отопления. Потребители тепла вынуждены «терпеть» перегрев или недогрев температуры воздуха в переходный осенний и весенний период.

Отопление по однотрубной схеме в частном доме.

В частных домах однотрубная схема используется в гравитационных отопительных сетях, в которых циркуляция горячей воды осуществляется благодаря дифференциалу плотностей нагретого и остывшего теплоносителей. Поэтому такие системы получили название естественных. Главным плюсом этой системы является энергонезависимость. Когда, например, при отсутствии в системе циркуляционного насоса, подключаемого к сетям электроснабжения и, в случае перебоев с энергопитанием, система отопления продолжает функционировать.

Главным недостатком гравитационной однотрубной схемы подключения является неравномерное распределение температуры теплоносителя по радиаторам. Первые радиаторы на ветке будут самые горячие, а по мере удаления от источника тепла температура будет падать. Металлоемкость гравитационных систем всегда выше, чем у принудительных за счет большего диаметра трубопроводов.

Видео о устройстве однотрубной схемы отопления в многоквартирном доме:

Причины выбора данной схемы

Сейчас двухтрубная схема отопления частного дома приобретает большую популярность, чем однотрубная. Они характеризуются возможностью изменения степени нагрева каждой батареи по отдельности. Остальная часть радиаторов имеет прежнюю теплоотдачу. Так как потери давления незначительные, то для её эффективной функциональности не требуется циркуляционный насос большой мощности.

Даже если один или несколько радиаторов не функционируют, система будет продолжать работать в штатном режиме. Так как на подводящих трубах устанавливается запорная арматура, ремонт поломанных частей системы можно проводить без её остановки. Монтировать подобную конструкцию можно и в одноэтажных, и многоэтажных домах.

Обустройство конструкции технологически сложное, требует значительного вложения средств. Однако, при соблюдении монтажных нюансов она прослужит долгие годы.

Три совета по выбору схемы разводки

  1. Когда речь идет об отоплении частного дома с подвалом, то не стоит экономить на количестве секций радиаторов, а обе трубы разместить в подвальном помещении. Дома будет тепло, и стены останутся сухими.
  2. При высоте потолков выше 3,5 метров эффективно использование только верхней разводки.
  3. Если в доме предполагается евроремонт, и вид радиаторов совсем не кстати – можно пойти на хитрость и сделать двухтрубную безбатарейную разводку отопления (система теплый пол).

Обо всем и не только…

Двухтрубная система отопления частного дома с принудительной циркуляцией проста для проектировки и легка в монтаже. Можно не соблюдать уклоны, переходы диаметров труб магистрали. Даже отсутствие расширительного бака не является проблемой – насос продавит систему, построенную даже “в гору”.

Исключением являются лишь места изгибов труб и резьбовые соединения типа фиттингов, потому что в них может образоваться воздушная пробка (завоздушивание). Единственный, но очень ощутимый минус двухтрубной системы с принудительной циркуляцией – энергозависимость насоса.

При нестабильном энергоснабжении существует риск остановки насоса и, как следствие, всей системы. В зимний период это опасно и может привести размораживанию системы отопления.

Естественное движение теплоносителя в системе делает ее абсолютно независимой от внешних факторов. Соответственно повышается экономичность (отсутствие потребления электричества) и безопасность. Но принцип естественной циркуляции воды требует особых условий в проектировке и реализации системы.

Схема с естественной циркуляцией теплоносителя.

Верхняя разводка применяется для помещений с высотой потолка выше 3,5 метров. Преимущественно, верхняя труба (подача) проходит под потолком, а обратка в подвальном помещении. В новых проектах каркасных загородных домов подвальное помещение отсутствует в принципе, поэтому обратка прокладывается либо под черновым полом, либо на высоте 3-5 см от уровня чистового пола или напольного покрытия. Как частный случай такой схемы – вариант с двумя уровнями батарей: внизу и симметрично вверху. Такая модель актуальна для построек с высокими потолками и окнами – большими и расположенными через небольшой промежуток.

Разберем последнюю переменную – количество колец (или веток). Разделение на несколько независимых частей более характерно для самотечной системы. В виду достаточно быстрого движения воды при принудительной циркуляции все батареи имеют практически одинаковую температуру, чего не скажешь о самотеке. Именно для этого применяют разделение – чтобы уменьшить длину подачи, то есть ускорить доставку нагретой котлом воды до всех батарей.

Также принято использовать краны и заглушки.

Краны (обычно шаровые) устанавливаются на все трубы подпитки батарей и слива с них. Таким образом, регулируя проходимость трубы подачи, достигается баланс температур на разных батареях в независимости от последовательности их установки.

На сливах краны нужны для того, чтобы не сбить циркуляцию с толку (когда обратка догоняет подачу и происходит остановка движения или реверс теплоносителя). Не смотря на кажущуюся сложность системы естественной циркуляции, она стоит того, чтобы ее проектировать и монтировать, ее надежность и долговечность проверена временем.

Основные узлы системы отопления

Котел, в котором происходит нагрев теплоносителя. Располагается ниже уровня радиатора и трубопроводов. После определения оптимального месторасположения котла необходимо наметить место установки радиаторов, прокладки трубопроводов и источника подачи воды в систему.

Трубопровод. Могут быть применяться стальные и пластиковые трубы.
Металлические трубы характеризуются высокой теплопроводностью, высокой стойкостью к механическим воздействиям. К недостаткам относят подверженность коррозии.

Поливинилхлоридные трубопроводы имеют ряд преимуществ: малый вес, быстрый монтаж, длительный срок эксплуатации, устойчивость к коррозии. За счет низкой температуры уменьшаются тепловые потери в трубопроводах.

Важно! Антифриз нельзя использовать в качестве теплоносителя в трубах из металла.

Радиаторы – для осуществления теплоотдачи. Применяются из разных материалов:

  • чугунные;
  • алюминиевые;
  • биметаллические.

Алюминиевые рассчитаны на давление до 18 атмосфер. Главным преимуществом является высокая теплоотдача. Не рекомендован слив теплоносителя из сети на долгое время из-за подверженности материала коррозии.

Элементы управления системой отопления

Биметаллические. Применяют при повышенных напорах до 40 атмосфер. Характеризуются высокой теплоотдачей и прочностью.

Стальные. Рассчитаны на работу при давлении до 8 атмосфер. Как и алюминиевые, подвержены коррозии.

Чугунные — классический тип радиаторов. Имеют высокий коэффициент теплоотдачи. Преимущества: медленное остывание, устойчивость к коррозии.

  • Циркуляционный насос (в случае искусственной циркуляции) для принудительной подачи воды в систему.
  • Расширительный бак – для отвода избыточного давления теплоносителя.
  • Термостатический и предохранительный клапан.
  • Запорная арматура.
  • Приборы КИПиА.

Одноконтурная схема отопления

Одноконтурная система отопления представляет собой последовательно соединенные котел и все радиаторы в доме. Работа отопительной системы с одним контуром происходит достаточно примитивно. По одному замкнутому трубопроводу циркулирует теплоноситель. Проходя через котел, вода нагревается и течет через радиаторы, отдавая им тепло. После этого теплоноситель охлаждается и снова поступает в нагревательный прибор.

При прокладке отопления в многоэтажном доме рекомендуется устанавливать промежуточный насос, который создает необходимое давление в подающей трубе для продвижения теплоносителя по замкнутому контуру.

Обустройство однотрубного отопления с горизонтальной ориентацией возможно в одноэтажном доме, на даче, складском помещении и т. д. Вертикальная разводка применяется в зданиях с двумя и более этажами.

К преимуществам одноконтурного отопления относят:

  • легкое проектирование и монтаж;
  • гидравлическая устойчивость;
  • небольшие затраты на покупку оборудования и его установку;
  • хорошая циркуляция воды и равномерное ее распределение на все радиаторы;
  • в качестве теплоносителя можно использовать антифриз.

Недостатки однотрубной системы в следующем:

  • сложное проектирование и гидравлический расчет;
  • взаимозависимость работы всех элементов сети;
  • на одном стояке можно установить ограниченное количество обогревательных элементов;
  • для частного дома необходима установка расширительного бачка с краном для стравливания воздуха;
  • высокие теплопотери.

Повысить эффективность однотрубной системы можно установкой байпасов — отрезков трубы, соединяющие прямую и обратную трубу радиатора. Это даст возможность подключить к батарее терморегуляторы для контроля температуры каждого нагревательного элемента, либо вовсе отключать их от системы. Еще один плюс байпасов в том, что они позволяют отремонтировать отдельные отопительные элементы без отключения всей системы.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Какой вид лучше

Выбирая схему укладки, необходимо рассмотреть одновременно несколько факторов, которые касаются дома. Здесь все зависит от бюджета, количества этажей в доме и его площади, работы электроснабжения и т.д. Специалисты выработали несколько рекомендаций, которые помогут определиться с выбором:

  • Если вы не собираетесь обращаться к специалистам, а делать все самостоятельно, то лучше выбрать лучевую систему. Даже если в процессе укладки будут допущены ошибки, то схема все равно будет корректно работать и функционировать.
  • Если система электропередачи в вашем доме нестабильна, то лучше выбрать систему с естественной циркуляцией.
  • При обустройстве зданий с большой площадью и нагревательными панелями отлично подойдет система Тихельмана. Если здание маленькое, то этот вариант вам не подойдет – он потребует слишком больших расходов, которые не окупятся.
  • Для дачного частного дома используют тупиковый вариант с открытой прокладкой труб.
  • Если вы хотите установить в коттедже технологию теплого пола, водяные калориферы или радиаторы, то здесь наиболее приемлемым станет коллекторный или тупиковый варианты.

Двухтрубная схема с нижней разводкой

В этой схеме магистрали подачи и обратного тока воды устанавливаются внизу радиаторов. Основное отличие в том, что двухтрубная система отопления с нижней разводкой, схема которой проста, меняет движение теплоносителя – начинается транспортировка снизу вверх через радиаторы и затем по обратке возвращается в прибор нагрева (котел).

Таким образом можно подключить несколько контуров, сделать тупиковую разводку или оборудовать схему с попутным течением носителя. Минус в высоком риске образования воздушных пробок, для исключения которого требуется установка кранов Маевского. Краны должны стоят на каждой батарее, особенно если речь идет о 2-х и более этажном доме. Но можно заменить вентили специальными воздушными линиями, включаемыми в систему, – это воздухоотводчики, собирающие и выводящие воздух в центральный стояк, откуда он попадает в расширительный бак и через клапан выводится наружу.

Поскольку почти все батареи с нижней разводкой в 2-х трубной системе – это тупиковые разводки, их дополняют спускниками. По причине скопления воздуха не рекомендуется применять открытый расширительный бак, в этом случае воздух придется спускать практически ежедневно. Можно убрать воздух, если закольцевать подающие трубы, но так схема становится намного сложнее в исполнении и размеры ее увеличиваются, поэтому применение кольцевого типа нецелесообразно.

К плюсам нижней разводки относят:

  • компактность;
  • малые теплопотери;
  • возможность подключения системы отопления до завершения ремонтных работ в доме.

Прокладка труб отопления снизу гарантирует использование всего объема поступающего тепла, что объясняет снижение расходов на отопление.

К минусам можно отнести значительные затраты на материалы, элементы и комплектующие системы, малое давление во входной магистральной трубе и удаление воздушных пробок.

Разобраться с нюансами обустройства отопления из двух труб в частном доме поможет видео от профессионалов.

Подбор труб по диаметру

Выбор сечения труб нужно производить исходя из объема теплоносителя, который должен проходить за единицу времени. Он, в свою очередь, зависит от тепловой мощности, которая требуется для обогрева помещения.

В наших расчетах мы будем исходить из того, что размер тепловых потерь известен и имеется числовое значение теплоты, необходимой для обогрева.

Начинают расчеты с конечного, то есть самого дальнего радиатора системы. Чтобы вычислить расход теплоносителя для комнаты, понадобится формула:

G=3600×Q/(c×Δt), где:

  • G − расход воды на обогрев помещения (кг/ч);
  • Q − тепловая мощность, необходимая для обогрева (кВт);
  • c − теплоемкость воды (4,187 кДж/кг×°C);
  • Δt − разность температур между горячим и охлажденным теплоносителем, принимается равной 20 °C.

Например, известно, что тепловая мощность для обогрева помещения равняется 3 кВт. Тогда расход воды составит: 3600×3/(4,187×20)=129 кг/ч, то есть около 0,127 куб. м воды в час.

Чтобы водяное отопление было сбалансировано как можно точнее, необходимо определить сечение труб. Для этого используем формулу:

S=GV/(3600×v), где:

  • S − площадь поперечного сечения трубы (м2);
  • GV − объемный расход воды (м3/ч);
  • v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Если в системе используется естественная циркуляция, то скорость движения будет минимальной − 0,3 м/с. Но в рассматриваемом примере возьмем среднее значение — 0,5 м/с. По указанной формуле рассчитаем площадь сечения, а исходя из нее − внутренний диаметр трубы. Он составит 0,1 м. Подбираем полипропиленовую трубу ближайшего большего диаметра. Это изделие с внутренним диаметром 15 мм.

Затем переходим к следующему помещению, рассчитываем расход теплоносителя для него, суммируем с расходом для рассчитанного помещения и определяем диаметр трубы. И так до самого котла.
