Как устроена лучевая система отопления: схемы и варианты разводки

Правила монтажа

Как правильно выполнить лучевую разводку своими руками?

Вот несколько базовых правил.

В качестве подводок можно использовать трубы минимального имеющегося в продаже диаметра (15 мм для гофрированной нержавеющей трубы и 16 мм для металлопластика, полипропилена, PEX и PERT);

Таблица соответствия диаметра труб и тепловой нагрузки на участок контура. Как видите, диаметра в 15 мм достаточно для любого отопительного прибора.

  • Все обслуживаемые соединения должны быть доступны после окончания монтажа, поэтому они выводятся за пределы стяжки или штроб;
  • Для соединения подводок с радиаторами используйте американки. Быстроразъемные соединения сэкономят вам массу времени и сил, если батарею по какой-то причине придется снять;
  • Ставьте дроссели и/или шаровые краны на оба коллектора (подачи и обратки). Каждый контур должен полностью отключаться независимо от других. Эта инструкция поможет вам не остаться зимой без отопления во всем доме из-за течи единственной батареи;
  • При монтаже радиаторного отопления прокладывайте подводки в теплоизоляции (например, в трубках из вспененного полиэтилена). Так вы сократите нецелевые потери тепла.

Подводки отопления разведены в трубках из вспененного полиэтилена.

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

  • внутренне прочным (когезивным);
  • адгезивным к алюминию и полиэтилену;
  • гибким;
  • эластичным;
  • термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений

Лучевая разводка системы отопления: элементы и особенности

Такая система отопления как лучевая идеально подходит для многоэтажных домов, которые имеют множество квартир. Эта система отопления снижает энергопотребление и повышает эффективность работы отопительного прибора. Принцип работы такой системы очень простой, но имеет некоторые особенности. Например, если в доме всего несколько этажей, то коллектора необходимо ставить на всех этажах, кроме того нужно учесть, что есть вариант установки нескольких коллекторов сразу, а от них уже идет и сама разводка трубопровода системы отопления.

Еще отметим, то, что данная система будет эффективной только в случае, если дом имеет хорошее утепление и не обладает большой тепловой потерей. В случае утепления дома внутри и с наружи, то проблем с эффективностью лучевого отопления не возникнет. А если наоборот дом не утеплен ни с одной из сторон, то все полученное тепло будет распространяться только на оконные панели, полы и стены. Лучевая система имеет сложную конструкцию, в которую входят основные и дополнительные элементы, они необходимы для выполнения качественной системы отопления.

Основными составляющими являются 4 элемента:

Одним из основных элементов принято считать котел

От него и подается тепло по системе отопления и радиаторам

Не менее важной частью такой системы является насос. Он циркулирует теплоноситель по системе отопления и создает давление в ней

Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы. Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления. Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома. Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.

Каждый из компонентов играет свою особую роль. Отсутствие одного из них делает процесс обогрева невозможным.

В случае сравнения лучевой системы с обычными системами, которые всем известны на сегодняшний день, то лучевая система имеет в несколько раз больше преимуществ, чем системы отопления старого поколения.

Основные преимущества:

  • Такую систему не видно, а все составляющие части и трубы скрыты и не портят интерьер помещения;
  • Не имеет соединений между отопительным котлом и коллектором, а это означает, что не имеет слабых мест;
  • Установка отопительной системы можно выполнять собственными силами, а это экономит средства и при этом качество выполняемых работ оптимальное;
  • Система работает стабильно и именно это исключает гидравлические удары и выход из строя отопительной системы;
  • В случае необходимости ремонта любого участка системы, нет необходимости в отключении всей системы, так как ремонт такой системы не сложный и не требует разрушений конструкции или сложных мест монтажа;
  • Доступная ценовая политика и простой монтаж.

Есть так же один основной недостаток. Таким недостатком является, то, что системы данного отопления обладают индивидуальной конструкцией, в основном эта деталь касается собственных домов. Именно из-за этого стоимость может возрасти или снизится. А также не все могут справиться с установкой и настройкой, такой системы таким людям придется обращаться к специалистам и за это конечно придется заплатить.

Не целесообразно устанавливать такую систему отопления в одноэтажных частных домах, которые имеют меньше трех комнат.

Веские преимущества лучевой разводки

Основная задача отопительной системы – возместить тепло, которое здание теряет из-за разниц между внутренней и внешней температурой воздуха, а  также в связи с различной степенью теплопроводности внешних стен.

На практике соединить все отопительные приборы воедино можно следующими методами:

  • тройниковым подключением;
  • лучевым (коллекторным) подключением, когда к каждому отопительному прибору с помощью коллектора подводится отдельная пара труб для прямой и обратной подачи теплоносителя.

Тройниковый или периметральный тип соединения труб дешевле. Но из-за того, что приборы связаны друг с другом и присоединены трубопроводом к единому стояку, систему нужно будет полностью отключать и освобождать от теплоносителя для ремонта отдельного радиатора или участка. Или оснащать байпасами и запорной арматурой, что существенно повысит стоимость организации отопления.

Галерея изображений
Фото из
Неоспоримым аргументом в пользу устройства лучевой системы отопления является ее эффективность, намного превышающая контуры с тройниковой разводкой

Разводка лучевой разновидности отопления осуществляется по этажам. Устраивается в основном с нижней подводкой к приборам

Сооружение систем отопления по лучевому принципу стало возможным благодаря разработке и внедрению металлопластиковых и полипропиленовых армированных труб

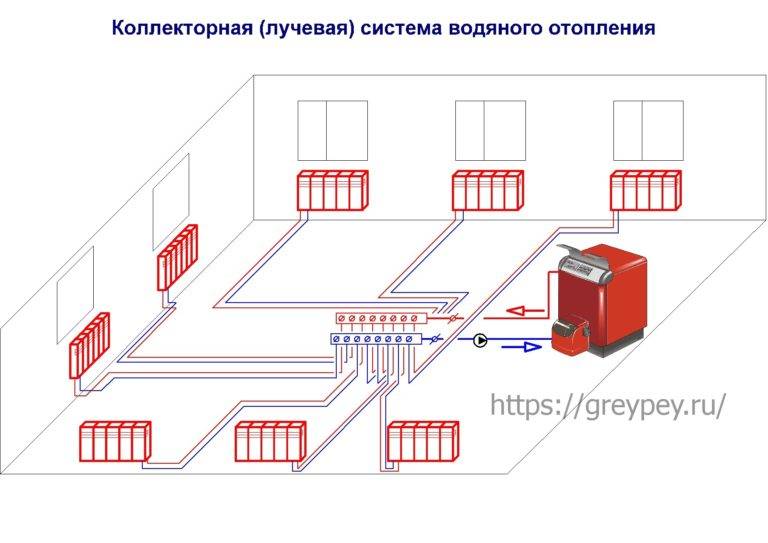

Трубы подводятся к каждому прибору отопления в виде лучей, исходящих от распределительной гребенки — коллектора

Параллельный принцип подключения приборов к трубопроводу обеспечивает практически равную температуру в них. Разница между температурой подачи и обратки также минимальна, что ощутимо снижает нагрузку на систему

В коллекторной системе может быть только одно кольцо, подключенное к гребенке, или несколько вторичных колец, в которые теплоноситель поставляется через первичное кольцо

Для нормальной работы система оснащается как минимум одним циркуляционным насосом, хоть и рекомендовано устанавливать их на каждое из колец. Устанавливается воздухоотводчик, манометр и предохранительный клапан давления

Коллектор располагают в шкафу, в двухэтажных домах на этаже устанавливают по одному коллектору, которые между собой соединяются стояками

Веское преимущество лучевой системы

Поэтажная схема устройства

Использование гибких полимерных труб

Вариант подводки труб к радиатору

Технические достоинства лучевого варианта

Принцип первичных и вторичных колец

Техническое оснащение лучевой разводки

Коллектор в предназначенном для него шкафу

При традиционной периметральной разводке весь трубопровод чаще всего монтируется открытым способом, реже скрытым. Лучевые отопительные системы преимущественно прокладываются в стенах или полу, т.к. большое количество труб, проложенных поверх конструкций, негативно влияет на интерьер.

Скрытый монтаж проходит система труб теплого пола, который в соответствии с технологической спецификой устраивается по лучевой схеме. Лучевой трубопровод к отопительным приборам тоже прокладывается в стяжке пола скрытым способом, потому что так лучше по технологическим и архитектурным соображениям.

Сборка трубопровода по лучевой схеме обойдется существенно дороже, чем устройство системы по периметральным способом. Однако благодаря специфике такой разводки нагретый теплоноситель поставляется во все точки одновременно

Большое количество труб при использовании лучевого способа сборки трубопроводов может испортить интерьер. Поэтому все отопительные коммуникации укладываются в пол или стены. Все соединения при этом остаются на поверхности, поэтому риск протечки под стяжкой практически отсутствует. При тройниковой системе этого делать нельзя, т.к. при износе соединений придется ломать стены и пол.

Для того чтобы сократить расход труб собранные по лучевой схеме трубопроводы прокладываются не по периметру, а кратчайшими путями — от коллектора к прибору

Главным недостатком коллекторной разводки является высокая материалоемкость, которая заключается в большой протяженности. А основной плюс состоит в том, что в каждом помещении можно настраивать разную температуру, создавая комфортный микроклимат в любой комнате.

Каждый радиатор или конвектор подключается независимо, что также удобно для осуществления сервисных работ и замены изношенных элементов системы без необходимости отключать отопление во всем доме или квартире.

Скрытый монтаж позволяет существенно улучшить визуальный вид любого помещения, оставляя видимыми только радиаторы отопления

Особенность схемы горизонтальной прокладки труб

Схема горизонтального отопления в двухэтажном доме

В подавляющем большинстве горизонтальная двухтрубная система отопления с нижней разводкой устанавливается в одно или двухэтажных частных домах. Но, кроме этого, она может применяться для подключения к централизованному отоплению. Особенностью подобной системы является горизонтальное расположение основной и обратной (для двухтрубной) магистрали.

При выборе этой системы прокладки трубопроводов необходимо учитывать нюансы подключения к различным видам отопления.

Центральное горизонтальное отопление

Для составления инженерной схемы следует руководствоваться нормами СНиП 41–01–2003. В нем говорится, что горизонтальная разводка системы отопления должна обеспечивать не только должную циркуляцию теплоносителя, но и обеспечить его учет. Для этого в многоквартирных домах обустраивают два стояка — с горячей водой и для приема остывшей жидкости. Обязательно выполняется расчет горизонтальной двухтрубной системы отопления, в которую входит монтаж теплового счетчика. Он устанавливается на входном патрубке сразу после подключения трубы к стояку.

Кроме этого, учитывается гидравлическое сопротивление на определенных участках магистрали

Это важно, так как горизонтальная разводка системы отопления будет эффективно работать только при поддержании соответствующего напора теплоносителя

В большинстве случаев для многоквартирных домов устанавливается однотрубная горизонтальная система отопления с нижней разводкой. Поэтому при выборе количества секций в радиаторах нужно учитывать их удаленность от центрального распределительного стояка. Чем дальше будет расположена батарея – тем больше должна быть ее площадь.

Автономное горизонтальное отопление

Отопление с естественной циркуляцией

В частном доме или в квартире без подключения к центральному теплоснабжению чаще всего выбирается горизонтальная система отопления с нижней разводкой. Однако при этом нужно учитывать режим работы — с естественной циркуляцией или принудительной под давлением. В первом случае сразу от котла монтируется вертикальный стояк к которому подключаются горизонтальные участки.

К преимуществам этой схемы обустройства поддержания комфортного уровня температуры можно отнести следующее:

  • Минимальные затраты на приобретение расходных материалов. В частности, горизонтальная однотрубная система отопления с естественной циркуляцией не включает в себя циркуляционный насос, мембранный расширительный бак и защитную арматуру — воздухоотводчики;
  • Надежность работы. Так как давление в трубах равно атмосферному — превышение температурного режима компенсируется с помощью расширительного бачка.

Но также следует отметить и недостатки. Главным из них является инертность системы. Даже грамотно спроектированная горизонтальная однотрубная система отопления двухэтажного дома с естественной циркуляцией не сможет обеспечить быстрый нагрев помещений. Это объясняется тем, что теплосеть начинает свое движение только после достижения определенной температуры. Для домов большой площадью (от 150 м.кв.) и при наличии двух этажей и более рекомендуется горизонтальная система отопления с нижней разводкой и принудительной циркуляцией жидкости.

Отопление с принудительной циркуляцией и горизонтальным расположением труб

В отличие от вышеописанной схемы для принудительной циркуляции не нужно делать стояк. Напор теплоносителя в горизонтальной двухтрубной системе отопления с нижней разводкой создается с помощью циркуляционного насоса. Это отражается на улучшении эксплуатационных качеств:

  • Быстрое распределение горячей воды по всей магистрали;
  • Возможность регулирования объема теплоносителя для каждого радиатора (только для двухтрубной системы);
  • Для установки требуется меньшая площадь, так как отсутствует распределительный стояк.

В свою очередь, горизонтальную разводку системы отопления можно сочетать с коллекторной. Это актуально для трубопроводов с большой протяженностью. Таким образом можно добиться равномерного распределения горячей воды по всем комнатам дома.

Во время расчета горизонтальной двухтрубной системы отопления нужно учитывать поворотные узлы, именно в этих местах наибольшие гидравлические потери напора.

Разбор всех «за» и «против» — делать или не делать?

При подготовке сметы и проекта разводки отопления нужно взвесить все плюсы и минусы лучевой системы. Её недостатки на слуху у каждого, кто хоть немного интересуется индивидуальным строительством:

  • материалоёмкость и, соответственно, более высокая стоимость по сравнению с тройниковой разводкой;
  • необходимость выделения места для коллекторного блока или специального шкафа.

Некоторые принципы работы этого типа разводки можно подсмотреть на видео:

А, что касается плюсов, все знают, что они есть, но вот конкретно назвать их затрудняются. Чаще всего можно услышать, что лучевая разводка просто лучше и всё тут. А ведь она даёт массу возможностей и преимуществ:

простота проектирования и монтажа: от распределительного коллектора до радиаторов используются трубы одного диаметра; при скрытой прокладке труб в полу нет никаких соединений; лёгкость монтажа за счёт небольшого количества соединительных элементов; гидравлическая стабильность лучевой системы

Это особенно важно для тех, кто использует сантехнику, в основном импортную, рабочее давление которой составляет три атмосферы; система сбалансирована, все помещения прогреваются равномерно; повреждённый фрагмент трубы можно заменить, не вскрывая пол; отключение только одного радиатора с подающей и обратной магистралями (остальные радиаторы при этом работают); возможность регулировки температуры в каждом отдельном помещении механически или с помощью электроники; возможность установки регулирующей и запорной арматуры (датчиков протока и температуры, воздухоотводчиков, запорных кранов и термоголовок).. Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями

А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов

С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов

Лучевая система эффективна не только благодаря своей гибкости, но и за счёт возможности установки современной автоматики. С помощью панели внешнего управления и контакта обмена данных можно автоматически изменять температуру в соответствии с погодными условиями. А датчики в комнатах позволяет задать индивидуальные параметры, удобные для жильцов.

Современные системы отопления

Со времен русской печи прошло достаточно большое количество времени, и хотя она является идеальным вариантом лучевого отопления дома, но в настоящее время, ее установка в городской квартире — нонсенс. Но и технологии развиваются с каждым днем, поэтому все системы отопления, в том числе и лучевые, установленные как в частных домах, так и в квартирах, в большинстве своем самые современные, и адаптированы под запросы каждого человека.

Системы отопления, в первую очередь, разделяют по тому, как подводятся трубы от коллектора к радиаторам. Это несколько типов систем, таких, как;

  • Однотрубная;
  • Двухтрубная;
  • Лучевая;

Принцип лучевого обогрева в том, что разводка от коллектора, основного распределителя теплоносителя, подразумевается для каждого радиатора в отдельности. Это самый существенный плюс в данной системе — радиаторы можно включать и отключать, как по отдельности, так и группой.

Кроме того, вентиль подачи тепла можно регулировать. К примеру, если кухня не требует такого количества теплового излучения, за счет работы бытовых приборов, служащих дополнительным источником тепла, то вентиль можно прикрутить. Сделать это можно так, чтобы тепло в кухню поступало, но не в таком количестве, как в остальные помещения. То же самое можно сделать и с теми комнатами, которые не используются по назначению, но тепло в них сохраняться должно. За счет регулирования подачи тепла, возрастает и экономия топлива, а за счет этого, радуют и показания теплосчетчика.

Вертикальная разводка системы отопления

Такой тип разводки всё ещё используется в многоквартирных домах, поскольку именно этот тип наиболее подходит для отопления большого количества этажей. Также вертикальная разводка позволяет экономить материалы, и её легче монтировать. Данный тип схемы бывает однотрубным и двухтрубным, и двухтрубный тип более предпочтительный. Двухтрубная разводка отопления вертикального типа также позволяет менять отопительные приборы без остановки всей системы отопления. На отопители можно устанавливать автоматические или ручные вентили регулировки температуры.

Однотрубная схема вертикального типа не позволяет отключать радиаторы по отдельности, но зато на монтаж такой системы уходит гораздо меньше труб, чем на двухтрубную схему. Вертикальный тип разводки позволяет равномерно распределить тепло по всему помещению, но отапливаемая площадь комнат несколько ограничена. Вертикальную разводку целесообразно применять в том случае, если здание имеет от трёх этажей и выше.

Вертикальная разводка также позволяет организовать систему отопления, которая не будет оборудована циркуляционным насосом. Такое техническое решение применимо к частным домостроениям. Главным недостатком вертикальной схемы отопления является то, что её невозможно масштабировать. Также может вызвать неудобства тот факт, что регулировать температуру в каждой отдельной комнате – не удастся.

Разводка отопления вертикального типа может иметь верхнее или нижнее расположение. Эти два типа обладают некоторыми особенностями. Если используется однотрубная вертикальная разводка верхнего типа, то в ней подача осуществляется с чердачного помещения, где установлен специальный резервуар (лежак). Далее из резервуара теплоноситель распределяется по стоякам, которые подводят тепло к отопительным приборам.

Разводка вертикального типа с нижней подачей оборудована резервуаром в подвальном помещении, из которого вода поступает в стояки. По стоякам теплоноситель движется вверх, попутно проходя через отопительные приборы в каждой квартире. Если вертикальная разводка смонтирована по двухтрубной схеме, то в её контуре можно использовать регулируемые отопительные приборы. Также к такой системе можно подключать и приборы учета тепла.

Преимущества и недостатки вертикальной системы

При двухтрубной системе отопления с нижней разводкой подающий и обратный магистральные трубопроводы проходят в полу нижнего этажа здания или в подвале, а теплоноситель поступает независимо в каждый радиатор.

Преимущества: хорошая регулировка системы отопления, возможность отдельного отключения каждого отопительного прибора, отсутствие перерасхода отопительных приборов.

Недостатки: увеличивается протяженность трубопроводов по сравнению с однотрубной схемой, практическая невозможность установки квартирных теплосчётчиков.

Варианты для деревянных домов

Чтобы проложить трубопровод в деревянном основании, необходимо просверлить отверстия в деревянных балках перекрытия. При этом отверстия должны быть слегка больше диаметра труб, чтобы балка и вся конструкция не создавали давления на трубопровод.

При монтаже лучевой разводки в деревянных перекрытиях важно, чтобы конструкция пола не создавала давления на трубы, а последние были надежно зафиксированы

В нашем примере черновой пол деревянный, на котором и располагается система труб. Опять же таки, в толще пола не должно быть никаких соединений, т.к. они должны располагаться исключительно выше уровня напольного покрытия.

Горизонтальные системы (особенности)

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.
