Чем отличается узо от дифференциального автомата и что лучше использовать?

Кто занимает больше места в щите узо или авдт

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.

Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.

Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.

Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.

Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО. Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

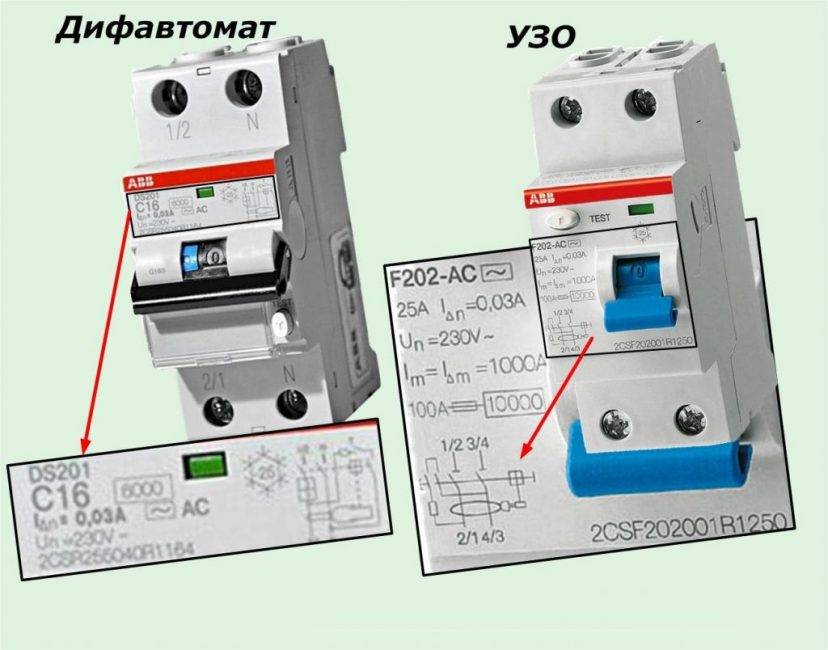

Внешне дифференциальные автоматы отличаются от УЗО:

• по надписям на лицевой панели;
• маркировке;
• функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО. Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора. Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат. Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки. Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение. Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Критерии выбора устройств электрозащиты

Постараемся разобраться, что лучше для дома – УЗО или дифференциальный автомат, и рассмотрим различные ситуации монтажа. Чаще всего на выбор влияют такие факторы, как позиция прибора в электрощите, нюансы подключения к линиям электроэнергии, возможность технического обслуживания или замены.

Особенности монтажа в электрощите

Электрощит представляет собой металлический ящик, внутри которого обычно расположены устройства защиты и электросчетчик. Рабочая панель, к которой крепятся приборы, ограничена в размерах.

Если происходит усовершенствование электросети и при этом устанавливают дополнительные модули, то появляется дефицит свободных мест на дин-рейках. В этом случае дифавтоматы оказываются в выигрышном положении.

Схема расположения на дин-рейке пар «автомат + УЗО» (верхний ряд) и дифавтоматов (нижний ряд). Очевидно, что нижние устройства занимают меньше места. Разница возрастет, если защита будет рассчитана на большее количество контуров

Современные оснащение квартир электричеством ориентировано на увеличение числа контуров. Это связано и с появлением большого количества мощной техники, и с разделением сети на множество линий. В такой ситуации, при отсутствии дополнительного пространства, единственным разумным решением является подключение дифавтоматов.

Подбирая устройства, обратите внимание на приборы, занимающие одно модуль-место. Такие модели уже появились в продаже, но стоимость их чуть выше, чем у традиционных

Сложность подключения проводов

Главное отличие подключения между двумя обозначенными вариантами – в количестве проводов. Два отдельных устройства в сумме имеют больше клемм – 6 штук, тогда как у дифавтомата их всего четыре. Отличается и схематика подключения.

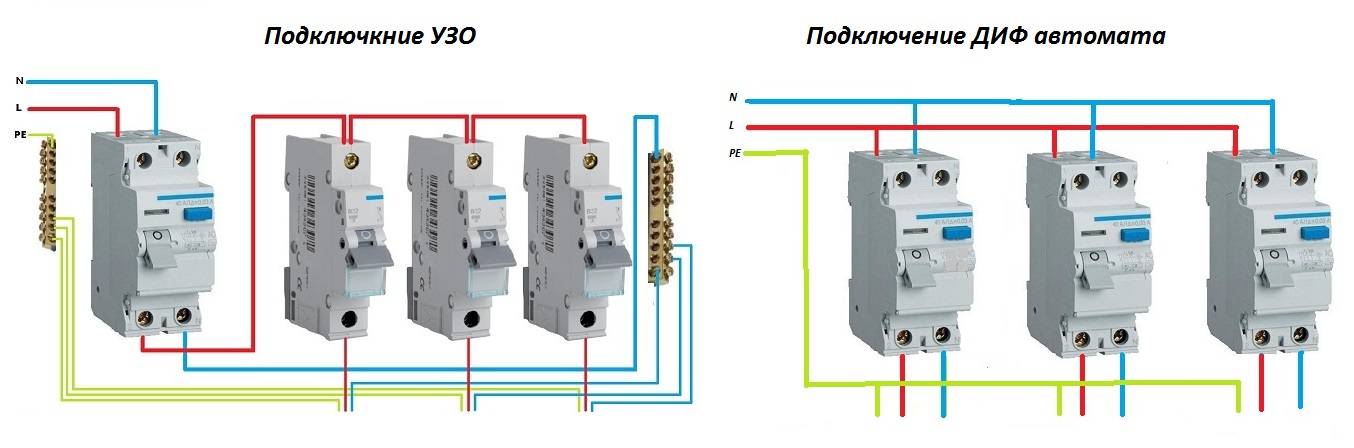

Сравнительная схема установки и подключения защитной пары и дифавтомата. Результат срабатывания в аварийной ситуации и надежность устройств одинаковая, а порядок присоединения проводов отличается

На схеме хорошо показана коммутация проводов.

При подключении пары АВ+УЗО расклад такой:

• фазный провод присоединяется к клемме АВ;
• соединяется перемычкой выход автомата и L-клемма УЗО;
• выход фазы УЗО направляется к электроустановкам;
• нулевой провод связан только с УЗО – на входе с N-клеммой, на выходе – отправляется к электроустановкам.

У дифавтомата подключение происходит намного проще. Перемычки не нужны, лишь присоединяются фаза и нуль к соответствующим клеммам, а с выходов отправляются к нагрузке.

Что это дает монтажнику? Облегчает процесс подключения, уменьшает количество проводов, соответственно, гарантирует больше порядка на электрощите.

Как производится диагностика срабатывания

Если рассматривать приборы из среднего ценового сегмента, то здесь преимущества у тандема «автомат + УЗО». Предположим, произошло аварийное отключение электроэнергии на одном из контуров.

Сразу определить причину срабатывания защиты сложно, так как это может быть и ток утечки, и короткое замыкание, и суммарная нагрузка, с которой не справились провода.

По сработавшему УЗО или автомату сразу видно, где искать причину. В первом случае – проблема с изоляцией, во втором – увеличенная нагрузка или короткое замыкание. Последнее можно определить по дополнительным признакам

Если на сбой в сети среагировал дифавтомат, то причину придется искать дольше. Необходимо проверить все версии, а это отнимет больше времени и сил.

Чтобы упростить диагностику, рекомендуется приобретать приборы из более дорогого ценового сегмента – они оснащены дополнительной индикацией, указывающей на возможную проблему.

Какие приборы дешевле купить и починить?

Бывают ситуации, когда выбор основан на стоимости. Например, существует бюджет, за рамки которого никак не выйти. В этом случае решающую роль играет суммарная стоимость всех подключенных устройств защиты.

На первый взгляд, большее число приборов характеризуется более высокой ценой. На самом деле все обстоит иначе: универсальный дифавтомат обходится в круглую сумму, а набор других устройств оказывается экономичным.

Если промониторить ценники всех обозначенных автоматов, то получается, что один дифавтомат почти в два раза дороже, чем комплект «АВ + УЗО»

Следует помнить, что количество линий обычно 3 или более, поэтому разница между покупками вырастает. Если для одного контура приобретение АВДТ дороже всего на 1 тыс. руб., то для пяти контуров разница в суммах вырастает до 5 тыс. руб.

Таким образом, и дифавтоматы, и блоки УЗО с автоматическими выключателями имеют свои преимущества и недостатки. Если АВДТ выигрывают в компактности и удобстве подключения, то они же явно проигрывают при диагностике и учете стоимости.

Подключение дифавтоматов и УЗО для совместной работы

Чтобы подключить УЗО, обязательно требуется заземление, дифавтомат можно эксплуатировать и без заземления.

Порядок совместного монтажа:

1. Определить фазность дифавтомата.
2. Установить оба прибора на монтажную рейку.
3. В первую очередь к автомату подсоединить фазный провод (чёрный провод на схеме).
4. Выходящий из него провод (коричневый) подсоединить к верхней фазной клемме УЗО.
5. Нулевой провод (синий) подсоединить непосредственно к УЗО.
6. К нижним клеммам УЗО подключить линию к потребителю.
7. После установки проверить работоспособность автомата. На его корпусе имеется кнопка «Тест». После нажатия на неё должно произойти отключение потребителя.

фазный провод подключён к УЗО через дифавтомат

Специалисты рекомендуют проверять работоспособность приборов не реже 1 раза в месяц.

Если планируется обеспечить защиту нескольких линий, например, 6-ти, то в целях экономии можно использовать 3 УЗО и 3 двойных дифавтомата.

одно УЗО работает в паре с 2-мя дифавтоматами

К клеммам 1–6 подключаются 6 линий потребителей.

В видеоролике показана последовательность работ по монтажу квартирного электрощитка, перечислены необходимые инструменты и материалы. Показано, как распределить группы потребителей. Даны советы по вопросам безопасности.

Видео: сборка щитка для квартиры

Нужно помнить, что ни один прибор не гарантирует 100%-ю защиту. Поэтому правила безопасности всегда следует соблюдать.

Специалисты советуют использовать узкопрофильные приборы. Но для надёжной защиты они рекомендуют совместное использование УЗО и дифавтомата. Это позволит создать комплексную защиту цепей электропитания от перегрузок, короткого замыкания и поражения человека электротоком. Позволит оперативно определить причину срабатывания.

Совместное использование обоих приборов будет дороже, чем одного из них, но безопасность человека этого стоит.

Рекомендации по подключению

Перед тем, как подключить узо в линию энергоснабжения вместе с распределительными (линейными) автоматами, следует напомнить пользователю о ряде требований, предъявляемых к приборам данного класса действующими нормативными актами.

В общем случае они сводятся к указаниям, согласно которым устанавливается последовательность и порядок действий при монтаже УЗО

Особое внимание при рассмотрении этих требований рекомендуется уделить следующим важным моментам:

• В частных домах с подводкой силового оборудования, подключаемого к сети 380 Вольт, обязательна установка трехфазного устройства защиты;
• Для подключения трехфазного узо должны использоваться провода соответствующего сечения в изоляции различного цвета;

Обратите внимание! Цвет изоляционных покрытий выбирается согласно общепринятому стандарту. Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;

Наглядное представление о выборе расцветки проводов можно получить на рисунке ниже;

Читать также: Станок для тротуарной плитки своими руками чертежи

Для оформления общего (земляного) вывода трёхфазной цепи, как правило, применяется провод в синей изоляции.

С учётом всех перечисленных выше условий порядок подключения в этом случае может быть представлен перечнем рекомендаций и советов, исходящих от специалистов. Далее по тексту приводятся лишь некоторые из них:

• Защитные приборы ставятся на предназначенные для них места только после того, как линия питания квартиры или дома будет полностью обесточена;
• Прежде чем подключить узо и автоматы в единую электрическую цепь, постарайтесь определиться с местом, предназначенным для их установки на приборном щитке;
• Его рекомендуется выбирать по возможности ближе к установленному на вводном щитке электросчетчику;
• Так называемые «индивидуальные» УЗО, предназначенные для защиты какой-то одной питающей линии (ванной комнаты, например), должны использоваться строго по назначению. Их не допускается ставить после счётчика в качестве общего для квартиры защитного устройства.

В заключительной части обзора, освещающего вопросы: для чего нужно УЗО, и как оно должно подсоединяться к уже смонтированной аппаратуре, отметим следующее.

При ответе на вопрос, нужно ли узо ставить сразу после счётчика, всегда следует согласное утверждение. В этой статье также можно узнать, какое выбрать узо, если в квартире имеется заданное количество автоматов. Надеемся, что после ознакомления со всем представленным материалом пользователям удастся самостоятельно разобраться с вопросами установки защитных устройств в питающие цепи.

УЗО и дифавтомат: выбор

Выбирая то или иное устройство защиты, в первую очередь следует учитывать наличие однофазной или трехфазной электросети, величину ее напряжения и место размещения УЗО или дифавтомата. Отталкиваясь от этих условий, согласно маркировке на внешней части прибора и в паспорте необходимо уже подбирать требуемые значения соответствующих технических характеристик.

В однофазной электросети с напряжением 220 В используются, как правило, двух полюсные устройства, а в трехфазной сети 380 В 4-полюсные. Для размещения их в силовом щите потребуется как минимум 2 и 4 модуля соответственно. Если принято решение о выборе УЗО, то дополнительно нужно еще одно место для размещения вместе с ним автоматического выключателя.

УЗО и дифавтоматы производятся двух типов: электромеханические и электронные. Если габаритные размеры не существенны, то предпочтение следует отдать выбору электромеханическим защитным устройствам. Электронные приборы обычно используются при установке на обособленную единицу электрооборудования, к примеру, в электроудлинитель либо в розетку.

Однозначного ответа на вопрос что лучше дифавтомат или УЗО нет. С одной стороны, дифавтомат позволяет сберегать место в электрическом щитке. Его эффективность проявляется в простой электросети, рассчитанной на одного потребителя с небольшим числом электроприборов. Тогда нетрудно найти участок цепи, где, например, возникла перегрузка или превысил номинальную величину ток утечки. Он также оправдывает себя при монтаже электросети «с нуля».

При выборе защитных устройств важное значение приобретают такие технические характеристики как напряжение сети, номинальный ток и ток утечки. Так, например, для бытовой сети общеупотребительны приборы с номинальным током утечки 30 мА, а для влажных помещений (ванная, баня, кухня) его величина не должна превышать 10 мА

На остальные параметры также следует обратить внимание, но они не столь существенны

Дополнительно дифавтоматы различают по типу электромагнитного расцепителя. По значению пускового тока они обладают разной чувствительностью:

B — приборы срабатывают, когда превышение нормы по току составляет 3-5 раз. Они предпочтительны на даче, когда нагрузка на электросеть минимальная.

С — промежуток максимальной перегрузки колеблется в диапазоне от 5-10 раз. Установка приборов распространена в жилых домах и квартирах.

D — отключение электросети наблюдается, когда номинальный ток превышает свою величину в 10-20 раз. Устройства устанавливаются, как правило, на объектах с большими энергозатратами (предпрятия, фабрики, офисные помещения).

Эти характеристики учитываются при выборе вкупе с классом ограничения силы тока. Резкие перепады напряжения или максимальная нагрузка сети могут вызвать нештатную ситуацию, поэтому различаю три класса токоограничения дифавтомата. Как самые быстродействующие популярностью пользуются дифавтоматы 3 класса. Однако у них высокая стоимость.

Обсуждение принципов функционирования УЗО и дифавтомата позволяет в некой степени понять, чем отличается УЗО от дифавтомата простыми словами. Для понимания впору иметь элементарные познания в сфере электротехники.

Дифференциальный автомат – защищает от всего

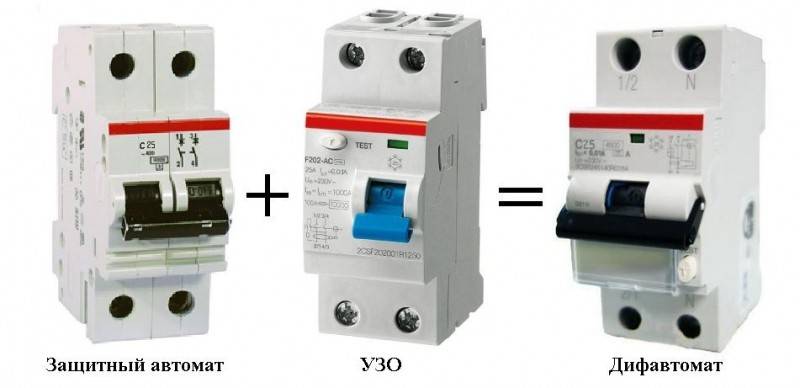

Автоматический выключатель дифференциального тока или дифавтомат – это устройство, которое совмещает в себе функции защиты от коротких замыканий и перегрузок, а также от утечки тока. Простыми словами: дифавтомат – это автоматический выключатель и УЗО в одном корпусе.

Давайте разберемся в особенностях дифавтоматов и их обозначениях. Для примера рассмотрим АВДТ32ЕМ от IEK.

На лицевой панели видим внутреннюю схему аппарата, где чётко видны элементы, отвечающие за отключение цепи при перегрузках: тепловой расцепитель обозначен красной цифрой 1, а электромагнитный расцепитель – красной цифрой 2. Силовые контакты размыкают фазный и нулевой проводник, но расцепители установлены только в фазном полюсе (автоматы такой конструкции называются 1P+N).

У дифференциальных автоматов АВДТ32ЕМ от IEK время-токовая характеристика электромагнитных расцепителей может быть двух типов: B и C. Чувствительность к перегрузке при этих характеристиках такая же, как и у обычных автоматов, то есть АВДТ32ЕМ типа В сработает при токах выше номинального в 3-5 раз, а АВДТ типа С – при перегрузках в 5-10 раз.

АВДТ32ЕМ – защищает и от утечек тока. Красной цифрой 3 на схеме и пунктирной линией выделен дифференциальный трансформатор и исполнительное реле. Как только сила тока в нуле и в фазе будет отличаться на величину, большую, чем половина от номинального дифференциального тока отключения, аппарат сразу же разомкнёт цепь и отключит неисправную линию.

По схеме видно и то, что это электромеханический дифавтомат, а об этом же говорят буквы «ЕМ» в названии АВДТ32ЕМ.

Теперь разберемся, в чем эти отличия заключаются на практике. Для работы электромеханических АВДТ не нужно напряжение питания. Они срабатывают, если есть разница между токами в проводах, а для работы электронных аппаратов нужно наличие питания (фазы и нуля).

С точки зрения безопасности, разница заключается в том, что если у вас «отгорит» ноль на вводе и при этом произойдёт утечка тока или вы попадёте под напряжение по другой причине, то электронный АВДТ не сработает. У него не будет питания, а электромеханический АВДТ сработает в любом случае. Тоже самое касается и УЗО.

То есть у электромеханических дифференциальных выключателей есть следующие преимущества:

1. Не зависят от напряжения питания, сохраняют работоспособность при обрыве нулевого проводника.
2. Не выходят из строя от импульсного перенапряжения.
3. Не потребляют энергию для собственного питания.

Отметим, что АВДТ32ЕМ выпускаются с разным номинальным отключающим дифференциальным током. Это могут быть 10, 30 или 100 миллиампер, что позволяет их использовать в «мокрых» линиях, на групповых линиях розеток или освещения и в качестве общего дифавтомата для нескольких групп или на вводе.

Кстати, в некоторых случаях, если во время пожара при возгорании изоляции через неё возникнет ток утечки на землю, дифавтомат также среагирует на это и отключит линию, не дав развиться пожару.

При выборе дифавтомата стоит обращать внимание на еще две характеристики: тип тока утечки, на который он реагирует (1 на иллюстрации ниже), и коммутационная способность (2)

У рассматриваемого дифавтомата АВДТ32ЕМ рабочая характеристика по виду дифференциального тока типа А – он сработает при утечках как синусоидального тока, так и постоянного пульсирующего тока. Дифавтоматы типа АС срабатывают только при синусоидальном токе.

Поэтому в квартирных электрощитах лучше использовать АВДТ типа А.

Типы характеристик по наличию по наличию в дифференциальном токе составляющей постоянного тока четко указаны в ГОСТ Р 51327.1, цитата:

Цифрой 2 на рисунке выделено обозначение коммутационной способности. Здесь написано 6000 и обведено прямоугольником, значит, рассматриваемый дифавтомат может размыкать цепи с током короткого замыкания до 6000А.

Данный параметр есть у всех автоматических выключателей, УЗО и дифавтоматов. У модульной продукции для квартирных электрощитов коммутационная способность бывает 4500А и 6000А. Считается, чем он выше, тем надёжнее и устойчивее аппарат к отключению цепей при коротких замыканиях.

Предыдущая
Автомобильные лампыОбзор светодиодных ламп Recarver Type R типа H7
Следующая
Обзоры и НовостиКак правильно установить телескопические (шариковые) направляющие для выдвижных ящиков

Спасибо, помогло!1Не помогло

Внешние отличия модулей УЗО и дифавтомата: 3 принципа

По общему виду корпуса и надписям на нем любой покупатель может прямо в магазине оценить приобретаемую защиту. Для этого на нем наносятся:

1. значения номинальных токов;
2. принципиальная внутренняя электрическая схема;
3. специальные надписи и обозначения.

Различие маркировки номинальных токов на лицевой стороне

Обозначение диапазона рабочих нагрузок на лицевой панели УЗО и дифавтомата является обязательным элементом. Они выполняются разными способами.

У устройства защитного отключения принято записывать цифровое выражение величины номинального тока с показом сокращения единицы измерения «Ампер» буквой А.

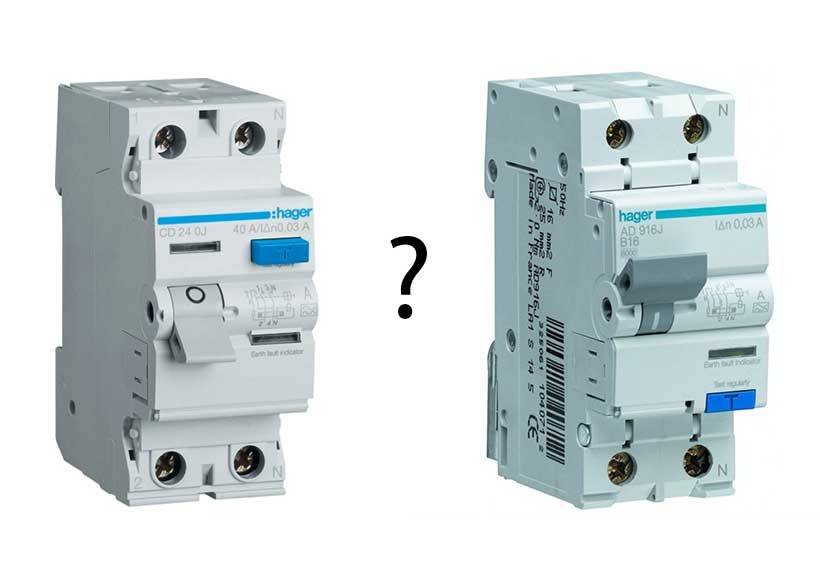

Показываю все это на фотографии модуля hager, где выделил в синей рамке надпись 40 А.

Токи утечек обозначаются в миллиамперах.

Дифференциальный автомат, как и автоматический выключатель, входящий в его конструкцию, выбирается не только по номинальному току, но еще по типу времятоковой характеристики.

Это позволяет оптимально использовать защиту с разным типом оборудования.

Ведь в подключенной схеме могут работать простые резистивные нагрузки, например, лампы освещения и ТЭНы (класс В, зона 3-5 I/In) или электрические приборы или машины с электродвигателями, обладающие повышенными индуктивными составляющими реактивного сопротивления (группа D, зона 10-20 I/In).

Последние создают сложные переходные процессы при включении, требуют отстройки защиты на этот период.

Все это указывается при маркировке номинального тока дифавтомата буквой класса времятоковой характеристики и цифровым выражением номинальной нагрузки.

Для конкретного дифавтомата компании ABB, предназначенного работать с нагрузкой шестнадцать ампер и класса С, обозначение выглядит так: C16.

Таким образом определить УЗО можно по цифре номинального тока и заглавной букве A, а дифавтомат — маркировке класса и величине тока.

Какие элементы наносят на схеме корпуса

У всех модулей изображается принципиальная электрическая схема защиты с органами управления.

Устройство защитного отключения имеет только орган сравнения фаз, показываемый эллипсом, обозначающим магнитопровод трансформатора тока с введенными в него проводами.

Он подразумевает срабатывание модуля при возникновении утечек.

У дифавтомата на схеме он тоже имеется, но дополнительно показываются тепловой расцепитель с токовой отсечкой. Смотрите их значки на фото и поясняющие надписи рядом:

• t° (превышение температуры и перегрузка);
• I> (бросок и отсечка тока).

Наличие обозначения защит по току перегрузки и короткого замыкания на схеме — отличительный признак дифференциального автомата.

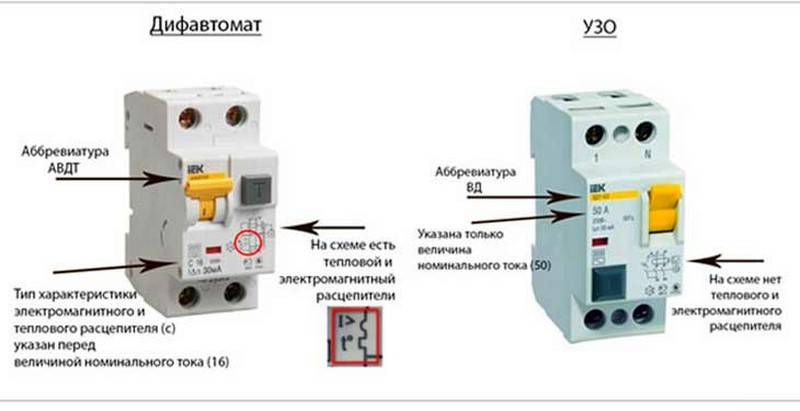

Надписи и обозначения модулей

Здесь надо смотреть техническую документацию. Устройство защитного отключения официально называется дифференциальный выключатель (сокращение ВД), что очень похоже на дифавтомат. Но путать не стоит.

Последний официальное именуют «Автоматический дифференциальный выключатель», добавляя к первому термину слово «Автоматический». При этом используется сокращение заглавными буквами АВДТ (расшифровывается автоматический выключатель с дифференциальным током).

На самом деле запомнить все это просто. Достаточно вспомнить, что в УЗО входит только дифференциальный орган, а у дифавтомата добавлены защиты автоматического выключателя. Вот и все.

Аббревиатура ВД и АВДТ, другие сведения кроме стороны лицевой панели может наноситься гравировкой еще сбоку. Достаточно повернуть корпус и посмотреть эти сведения.

Но здесь производители поступают на свое усмотрение. Они могут такой маркировкой и не заниматься, что характерно для иностранных компаний.

Разница между УЗО и дифференциальным автоматом

При проектировании системы электроснабжения особое внимание уделяется защитным мероприятиям. В первую очередь требуется защита от коротких замыканий, скачков напряжения, утечек тока на корпус электроприборов

Для этих целей используются устройства защитного выключения, автоматические выключатели и дифференциальные автоматы.

Внешне они похожи друг на друга, поэтому нередко возникает вопрос, чем отличается УЗО от дифференциального автомата и как определить принадлежность каждого из них. Они оба являются защитными устройствами, повышающими уровень безопасности при эксплуатации электрооборудования и бытовой техники. Во многих случаях хозяева даже не подозревают, какой именно прибор установлен в квартирном распределительном щитке и не могут различить их между собой. Подобная ситуация продолжается до тех пор, пока не случится авария в сети, когда встает вопрос о замене УЗО и правильном использовании дифавтомата.

Более правильным названием для УЗО будет дифференциальный выключатель, поскольку данное устройство выполняет отключение нагрузки, когда дифференциальный ток превышает допустимое значение. Это же название включается и в маркировку изделия, позволяя точно определить, отличие дифавтомата от УЗО. Срабатывание аппарата происходит в том случае, когда изменяется векторная разность токов, возникающих в трансформаторе, который, в свою очередь, является составной частью дифференциального выключателя. Основной причиной срабатывания становится прикосновение к токоведущим частям, перегрев или возгорание, вызванные утечками тока.

Очевидная разница между УЗО и дифавтоматом заключается в более расширенных возможностях последнего. В этом приборе соединились вместе качества автоматического выключателя и устройства защитного отключения. Таким образом, дифференциальный автомат защищает не только от ударов электротока при утечках и соприкосновениях с токоведущими частями, но и предупреждает негативные последствия от действия короткого замыкания и перегрузок.

Еще одно отличие УЗО от дифавтомата заключается в различных функциях каждого из них. Например, УЗО осуществляет контроль над утечками тока и отслеживает поступление напряжения к потребителям. То есть, при возникновении перегрузки, когда одновременно включено сразу несколько приборов, дифференциальный выключатель никак не отреагирует и проводка просто сгорит. Эти устройства не отключают напряжение даже при искусственном создании короткого замыкания за счет соединения фазы и нуля. Со всеми проблемами без исключения способен справиться только дифференциальный автомат, обладающий необходимыми качествами.

Нагрузочная способность

Что это такое

Прежде чем ответить на вопрос о том, сколько автоматов можно подключить к одному узо, постараемся разобраться с такой его характеристикой, как номинальная коммутирующая способность. Под последней понимается значение токовой составляющей, при которой УЗО ещё способно работать в режиме включения и выключения при реакции на ток утечки (сохраняя при этом свою работоспособность).

Обратите внимание! Этот показатель не следует путать с номинальным током рассматриваемого устройства. Именно этот параметр следует принимать за основу при расчёте того, какое количество автоматов можно одновременно подключать к устройствам УЗО (иногда его называют нагрузочной способностью прибора)

Именно этот параметр следует принимать за основу при расчёте того, какое количество автоматов можно одновременно подключать к устройствам УЗО (иногда его называют нагрузочной способностью прибора).

Согласно требованиями ГОСТ Р 51326, минимальная величина этого параметра для конкретного устройства выбирается на порядок больше его номинального тока и обычно составляет 1000, 1500, а иногда и 3000 Ампер.

Для того чтобы определиться с количеством автоматов, которые допускается одновременно подключать к УЗО, достаточно указанную на нём величину коммутирующей способности (1500 Ампер, например) разделить на номинальный рабочий ток одного автомата.

Пример расчёта

В качестве примера расчёта подсоединённых к УЗО автоматов рассмотрим следующий конкретный случай. Пусть в квартире или частном доме имеется 5 отдельных линий или групп питания, распределённых по жилым и вспомогательным помещениям (включая кухню, коридор, ванную и туалет).

На каждый из этих потребителей должен быть предусмотрен отдельный автоматический выключатель (проще автомат), защищающий данную линию от КЗ и перегрузок. То есть всего должно быть пять штук автоматов, установленных на щитке в определенной очередности.

Дополнительная информация. Будем исходить из того, что номинальный ток отключения всех этих приборов не превышает 25-ти Ампер (в стандартных условиях потребление по отдельной линии редко превышает это значение).

Для получения данных по требуемой нагрузочной способности УЗО, которое следует поставить в линию защиты, достаточно умножить 25 Ампер на общее число подключенных к нему автоматов (то есть на пять). В результате получаем значение 1250 Ампер, соответствующее искомой величине. С учётом этого выбирается прибор, имеющий ближайшее по величине значение номинального нагрузочного тока (1500 Ампер).

Порядок подключения

Важно помнить, что все работы с УЗО в электрощите выполняются при отключенном напряжении. Процесс монтажа можно разбить на 5 шагов:

1. подготовка распределительного щита;
2. разметка щита для установки всех элементов электросхемы;
3. установка счетчика электроэнергии;
4. установка автоматических выключателей;
5. монтаж нулевых клемм;
6. монтаж УЗО;
7. подключение потребителей электроэнергии в сеть УЗО.

В процессе монтажа часто встречаются ошибки. Самые распространенные из них:

1. Неверно выбранные типы элементов. Грубейшая ошибка – номинал входных автоматических выключателей превышает номинал УЗО. Схема в таком виде не только плохо защищает сеть, вызывает ложные срабатывания защиты, но и сама является потенциальным источником аварии;
2. Установка устройства перед счетчиком. По причине наличия в УЗО немаленького магнитопровода показания счетчика не будут верными и представитель электросбытовой компании не примет такую конструкцию в эксплуатацию;
3. Несоответствие схеме подключения нейтральных полюсов;
4. Включение нейтралей по параллельной схеме;
5. Ошибочное подключение защитного заземления к нейтрали.

Читать также: Простая домашняя антенна своими руками

Схема подключения «вводной автомат»

В настоящее время, как правило, используются трехпроводные домовые сети с защитным заземлением.

Первым в цепи установлен центральный автоматический выключатель. За ним включен счетчик электроэнергии и только после него идет УЗО. По известным правилам номинал УЗО превышает номиналы автоматических выключателей нагрузки на порядок

При подобной схеме важно обеспечить правильное подключение нулевого и фазного проводов

Достоинством такой схемы следует считать:

1. наличие только одного дорогостоящего УЗО;
2. небольшой объем рабочего пространства, который занимает одно устройство.

Недостатком схемы является:

1. трудности в поиске неисправности проводки;
2. сложность подбора параметров под имеющихся потребителей.

Недостатки этой схемы устраняются распараллеливанием групп потребителей и установкой дополнительного УЗО.

Подключение к трехфазной сети с заземлением по схеме «отдельный автомат»

Электрическая схема крупного жилого объекта подразумевает наличие разнообразных потребителей энергии. Для таких приборов как мощный холодильник, стиральная машина, духовой шкаф, требуется отдельное УЗО. Это необходимо для защиты конкретного прибора и сохранения работоспособности других, не связанных с ним.

Преимущества схемы «отдельный автомат»:

1. удобство поиска утечки в цепи, поскольку плечи цепи имеют индивидуальные устройства.
2. возможность подключать потребители гораздо большей мощности;
3. эта схема обеспечивает самый высокий уровень защиты.

Недостатки схемы «отдельный автомат»:

1. высокая цена из-за большого количества блоков;
2. значительный объем, занимаемый схемой;
3. невозможность постройки такой цепи без наличия трехфазного питания.

Схема питания от однофазного источника по функционалу практически равна предыдущей схеме. В ней можно отказаться от селективного УЗО и этим сократить стоимость, но нагрузочная способность этой сети будет гораздо меньше.

Схема подключения УЗО к трехфазной сети
