Насосная станция своими руками — схемы установки и подключения

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

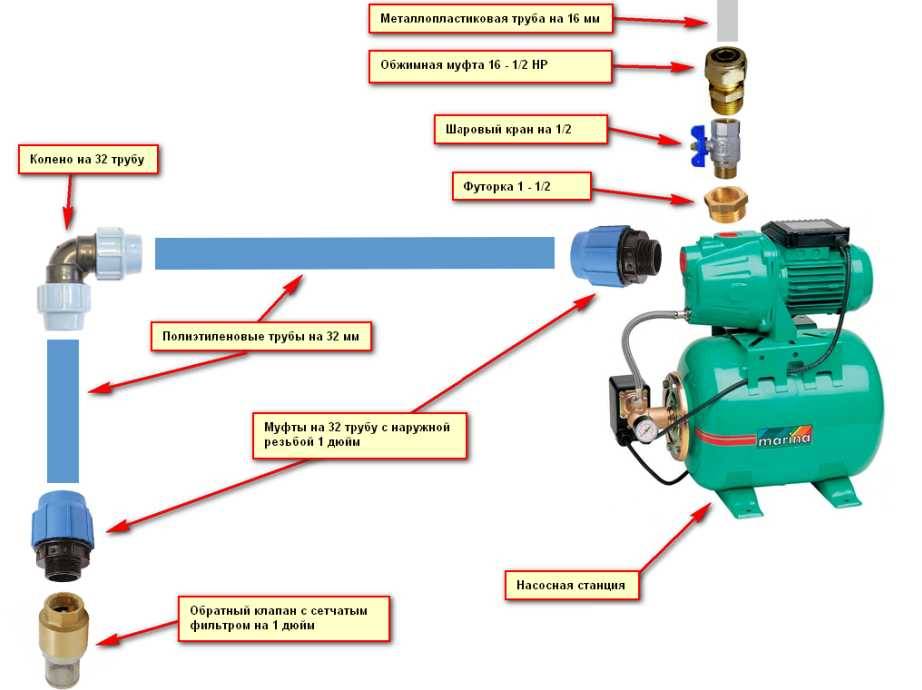

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

• реле К₁, включает и отключает агрегат;
• переключатель S₁, отвечает за режим работы (водоподъем-дренаж);
• за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
• питание включается переключателем S₁ при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К₁;
• когда вода достигнет датчика F1, произойдет открытие транзистора VT₁, после чего включится реле К₁.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

• подведите к накопительному баку трубу от централизованной магистрали;
• заборную трубу насоса подсоедините к баку;
• выходную трубу от насоса следует подсоединить к системе водопровода дома;
• проложите и подключите к агрегату электрическую проводку;
• произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
2. В траншеи прокладываются водопроводные трубы.
3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

• гидрогеологические условия местности изменились;
• используется устаревшее оборудование;
• поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
4. Далее производится прокладка и подключение электропроводки.
5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

• На реле давления открывается крышка.
• Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
• Для регулировки давления включения нужно крутить винт с обозначением «Р».
• После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Преимущества насосной станции очевидны:

• обеспечивает автономное водоснабжение в доме;
• позволяет повысить эффективность системы водоснабжения;
• позволяет более безопасно эксплуатировать оборудование и трубопроводы;
• позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;

• обеспечивает стабильный напор воды и поддерживает постоянное давление;
• увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
• снижает затраты на электроэнергию и износ оборудования;
• дает возможность выбрать место для монтажа агрегата;
• имеет компактные размеры и небольшой вес;
• просто монтировать.

Какие существуют виды оборудования

Для подачи воды с глубины до 9 метров и обеспечения ее автоматической подачи в частный дом используются:

Насосные станции с гидроаккумулятором или накопителем. Такое устройство в своем составе имеет:

1. поверхностный насос;
2. гидроаккумулятор с различной емкостью.

При открывании крана вода начинает подаваться из гидробака, куда ранее была жидкость закачана с помощью насоса под определенным регулируемым давлением. Поверхностный насос включается после использования определенного лимита воды в гидроаккумуляторе.

Преимуществом такой конструкции является:

1. всегда имеется в баке определенный запас воды, зависящий от объема емкости, которую можно использовать даже при отсутствии электричества.
2. благодаря запасу жидкости уменьшается количество включений-выключений агрегата, например, когда необходимо набрать небольшой объем воды в чайник или что-то помыть.

К недостатком насосной станции такой конструкции относятся:

1. возможно незначительное падение давления при подаче воды из гидробака до следующего включения в системе насоса, если идет расход горячей воды, при наличии автономного отопления, котел в этом случае может включаться и отключаться;
2. увеличивается число включений-отключений насоса при одноразовом продолжительном потреблении воды: когда необходимо заполнить бассейн или полить сад.

Эти устройства для дома внешне похожи на обычные поверхностные насосы, разница лишь в том, что включаются и отключаются агрегаты автоматически соответственно при открывании или закрывании крана.

Они, чаще всего, имеют:

1. защиту от «сухого хода»;
2. встроенный фильтр;
3. габаритны меньше, чем у насосной станции.

Рассчитан автоматический насос на работу, когда требуются частые включения-отключения. К тому же такое устройство способно поддерживать более стабильное давление в системе водопровода для дома, чем другое оборудование.

По типу основного насоса станции могут быть:

• С эжектором. В этом случае за счет разряжения такие насосы поднимают воду из глубоких, до 45 метров глубиной, колодцев и скважин. У них большая производительность, но при работе издают много шума, что требует их установки за пределами жилых помещений. Применяют подобное оборудование чаще всего для садово-огородных нужд.
• Без эжектора. Насосы у которых выносной эжектор могут поднимать воду с источника глубиной до 34 метров. В этом случае сам эжектор и две трубы опускаются в колодец или скважину.
  Одной трубой вода подается вниз в эжектор и создает всасывающую струю. К недостаткам устройств относится чувствительность к наличию в жидкости воздуха и песка, и небольшой КПД. Но агрегат можно размещать в доме, даже при расположении колодца на расстоянии до 40 метров от дома.

При отсутствии эжектора, всасывание воды происходит по другой схеме и обеспечивается устройством специальной многоступенчатой конструкцией гидравлической части. Они практически бесшумны, потребляют меньше энергии при аналогичных параметрах напора и производительности.

Нередко встречаются насосные станции, в составе которых одно-, двух- и даже многоступенчатые центробежные или вихревые насосы. У них малая производительность по дебиту, но они могут создать серьезный напор жидкости в системе, что способствует использование устройств для повышения давления в водопроводе жилого дома.

Их размеры небольшие, производят во время работы мало шума, не боятся образования пузырьков воздуха в трубах.

Существенным недостатком таких устройств служит опасность выхода из строя при попадании в систему песка. Цена таких агрегатов выше, чем у предыдущих моделей.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

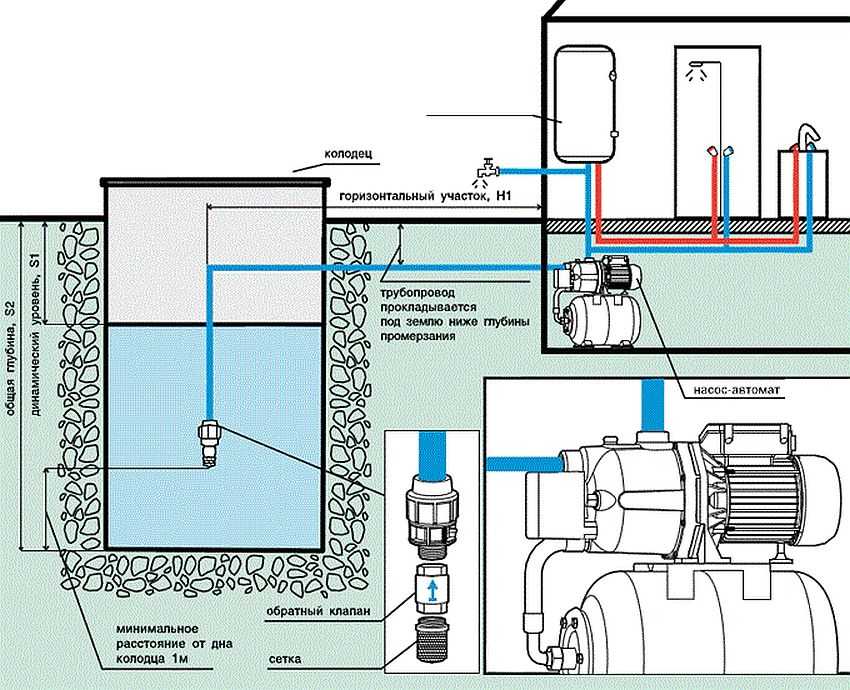

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

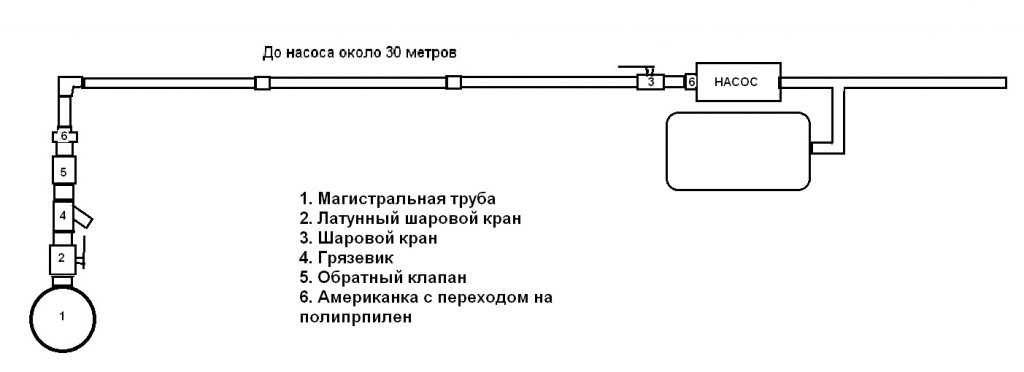

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Этап 1. Оборудование источника

Рытье колодца

Чтобы появилась вода на даче — своими руками придется в первую очередь обустроить ее источник. И в отсутствие водопровода у нас есть сего два варианта: колодец или скважина.

Автономная система водоснабжения — единственный выход при отсуствии централизованного водопровода

Если водоносный горизонт залегает относительно неглубоко (до 6–10 м), то проще будет вырыть колодец. По надежности и производительности он, скорее всего, уступит скважине, но зато денег на устройство мы потратим в разы меньше.

Определить уровень воды проще всего по колодцам на соседних участках. Если же такой возможности нет, то потребуется разведочное бурение для поиска водоносного горизонта.

Источник воды оборудуем так:

В выбранном месте дачного участка копаем яму глубиной около 1,5–2 м.

Диаметр ямы должен быть больше диаметра бетонных колодезных колец — так мы получим доступ к их наружной поверхности.

Бетонные кольца для колодца опускаем в яму и выравниваем. Делать это нужно либо с помощью крана, либо по прочным деревянным направляющим, с несколькими крепкими помощниками.

Стыки бетонных колец заделываем цементным раствором для защиты от протечек. Герметизацию выполняем как изнутри, так и снаружи.

Дополнительно можно укрепить кольца металлическими вставками в форме букв «Н».

Постепенно углубляем колодец, подкапывая кольца снизу и осаживая их.

По достижении водоносного горизонта выбираем примерно 0,7–1 м влажного грунта, чтобы у нас сформировался запас воды.

На дно засыпаем слой гравия, который будет играть роль фильтра грубой очистки, улавливая илистые и глинистые частицы.

Используя дешевый погружной насос, промываем источник водоснабжения. Для этого в форсированном режиме откачиваем воду с песком, пока не добьемся ее максимальной очистки.

Песок, откачанный в нижней части колодца, смешиваем с глиной и используем для засыпки зазора между краем ямы и бетонными кольцами.

По периметру делаем глиняную или бетонную отмостку.

Верхнее кольцо закрываем крышкой. Со временем на его месте сделаем кессон или домик для насосного оборудования.

Бурение скважины

Более эффективный водопровод на даче можно соорудить на базе скважины. Обычно работы по бурению скважины на воду доверяют профессионалам, но в этом случае цена системы будет очень высокой. Так что если водонос залегает на 15-20 м, то можно попробовать справиться своими руками.

Фото приямка с оптимальными размерами

Алгоритм работ достаточно простой:

Рытье приямка

Неважно, колодец или скважина у нас в планах — начинать нужно с копания неглубокой (до 1,5 м) ямы вручную. В случае с бурением это облегчит нам позиционирование инструмента

Бурение

Используя шнековый или ударный бур, углубляем наш приямок, постепенно погружаясь все глубже. Вынутый грунт убираем от места работы.

Самый удобный инструмент для бурения — шнековый бур

1. Обсада. В пробуренное отверстие вставляем металлические или пластиковые трубы. Места стыка труб соединяем с помощью сварки, обеспечивая максимальную герметичность.

Обсаду для источника делаем из стальных труб

1. Оборудование фильтра. После прохождения водоносного горизонта в нижнюю часть обсады устанавливаем решетчатый фильтр. Он будет использоваться для очистки воды.

Фильтр из стальной нержавеющей сетки

1. Прокачка скважины. Как и в случае с колодцем, опускаем в обсадную трубу погружной насос для подачи воды и выкачиваем воду до тех пор, пока не перестанет идти песок.

Системы водоснабжения на базе скважин предполагают обязательное оборудование оголовка — специальной герметичной насадки, закрывающей обсадную трубу. Но оголовок обычно монтируют после установки насоса.

При прокачке нужно удалить всю загрязненную воду и максимум песка

Первое знакомство

Насосной станцией называется комплекс оборудования, включающий насос, гидроаккумулятор и реле давления (механическое или, реже, электронное). Опционально комплектация может быть дополнена манометром.

Компоненты бытовой насосной станции

Кроме того, современный рынок предлагает насосные станции, снабженные внешним эжектором.

Что такое эжектор и для чего он нужен?

Видите ли, в общем случае установка и подключение насосных станций водоснабжения имеют смысл лишь в том случае, если зеркало воды находится на глубине не больше 8 метров. При большей глубине поверхностный насос просто-напросто не сможет всосать воду: даже абсолютный вакуум во всасывающей трубе (абсолютно недостижимый, смеем заметить, в реальных условиях) при атмосферном давлении поднимет водяной столб лишь на 10,3 метра.

Одна атмосфера поднимает воду на высоту 10,3 метра

Внешний эжектор успешно решает эту проблему: он позволяет увеличить глубину всасывания до 35-50 метров благодаря эффекту Бернулли.

Наглядная демонстрация действия закона

Подача воды под давлением к открытому соплу эжектора позволяет вовлечь в движение окружающие сопло массы воды. А движутся они, как нетрудно догадаться, прямо во всасывающий шланг насоса.

Принцип работы эжектора

Для потребителя важны следующие характеристики насосной станции:

• Потребляемая ей мощность. Она позволяет оценить затраты на электроэнергию при работе насоса и подобрать сечение проводки;
• Производительность. Она должна перекрывать пиковый расход воды при одновременной работе нескольких точек водоразбора;

Нормативный расход для бытовой и санитарной техники

Напор. Он должен компенсировать гидравлические потери на вводе водоснабжения и во внутреннем водопроводе, высоту точек водоразбора над уровнем насоса и обеспечить достаточное давление воды для полноценной работы смесителей и бытовой техники;

Факторы, определяющие требования к напору

При давлении меньше 0,3 кгс/см2 этот прибор отказывается включаться

• Пресловутая глубина всасывания. Она должна как минимум на метр превышать глубину зеркала воды относительно уровня установки станции;
• Объем гидроаккумулятора. Чем он больше, тем реже включается насос и тем больше его ресурс.

Этапы подключения насосной станции к скважине

Примерная схема подключения

1.     Выбор и покупка необходимых материалов

Расчет труб и фитингов (соединений) – важный шаг, без которого можно либо потратить лишние средства, купив лишнее или слишком дорогое, либо позже обнаружить недостачу какой-либо мелочи, из-за которой придётся снова возвращаться в магазин.

Покупая трубу 32-х миллиметрового диаметра из полиэтилена, постарайтесь не «экономить» на нескольких метрах, покупая в обрез или китайскую дешёвку – себе в убыток, да и воду пить из системы всё-таки вам! В скважину следует опускать не сваренную, а цельную трубу, которая и будет подключена к насосу.

И не забудьте сразу же купить утеплитель для пластиковой трубы, например: termoflex.

2.     Выбор варианта подключения

Зависит от глубины колодца или скважины:

• глубина до 10 м позволит выбрать однотрубное подключение станции;
• глубина от 10 до 20 м потребует двухтрубную станцию с эжектором.

Эти вопросы, как и схема подключения станции должны быть решены и разработаны до начала монтажных работ

Однотрубное подключение насосной станции к скважине выполняется проще и по тем же принципам, что и двухтрубное, поэтому сосредоточим внимание на этом варианте

3.     Два выхода одного насоса

Один из них будет подключён к трубе, идущей в колодец или скважину, а другой – подающий воду в дом.

Сборка эжектора (литого чугунного приспособления с тремя выходами для соединения) включает в себя установку сетчатого фильтра грубой очистки в нижней части, а в верхней части эжектора есть пластиковый раструб, на который надевается 32-миллиметровый сгон подходящей длины.  Если потребуется совместить два разных диаметра трубы и сгона, то можно установить переходное соединение требуемых параметров. Выход сгона комплектуется бронзовой муфтой, как элемент перехода на трубу из полиэтилена.
После фильтра грубой очистки (в нижнем выходе) устанавливается обратный клапан, предотвращающий «сухой» режим работы (насос должен перекачивать не воздух, а воду). Клапан обеспечивает постоянное наполнение полиэтиленовой трубы водой.
Муфта с 1 дюймом на 32 мм имеет наружную резьбу и крепится к п/э трубе, а вторая сторона муфты – к обратному клапану и фильтру, после чего свободный конец трубы погружается в скважину. Второй дюймовый обратный клапан устанавливается на погружённом конце трубы в скважине или колодце

Хотя, второй клапан не требование, а мера предосторожности.

Не забываем покрыть все резьбовые поверхности перед закруткой уплотняющей пастой, фум-лентой или льняной паклей!

4.     Траншея

Траншея, в которую будут укладываться трубы водоснабжения, должна быть достаточно глубокой, примерно на 50 см ниже глубины промерзания грунта. Кстати, ввод труб через фундамент тоже должен производиться ниже уровня промерзания и через закладную трубу. Длина труб в траншее должна иметь приличный запас (потом не растянете, как ни старайтесь!), а ведь будут и углы, и изгибы.

Предпочтительно сделать оголовок для обсадной трубы, изготовленный фабрично, но так как почему-то в продаже он бывает не всегда, можно упростить задачу, если просто сделать крепление колена трубы под небольшим углом.

Определить глубину спуска труб очень важно, чтобы насос не подтягивал грунт, песок и прочий мусор. Поэтому возьмите любую подходящую трубу или жёсткий шланг и погрузите его в скважину до самого дна и сделайте отметку на уровне выхода из обсадной трубы.  Трубы должны быть примерно на 1 метр короче, чем мерный шланг или труба

5.     Трубы

Трубы, обрезанные по отмеренной длине, муфтами присоединяются к эжектору, но перед  их опусканием следует провести через 90-градусное колено трубы и хорошенько загерметизировать пространство ввода монтажной пеной.  После этого производится соединение с 90-градусными угловыми переходниками, а их следует подсоединить к наружному трубопроводу.

6.     Эжектор

Собранный эжектор в комплекте с подключёнными трубами опускается на отмеренную и отмеченную глубину так, чтобы верхний край обсадной трубы совпал с отметкой на трубе. Следующий шаг – закрепление оголовка из колена на обсадной трубе, как правило, выполняемый специальным армированным сантехническим скотчем.

7.     Подключаем НС

Собираем прямой дюймовый кран-американку и металлический уголок с дюймовой наружной резьбой и крепим американку к соответствующему посадочному отверстию в насосной станции. Труба из полиэтилена из скважины через цанговое соединение присоединяется к пластиковой муфте.

Как устроена насосная станция?

В любой станции присутствует такой обязательный элемент, как накопительный бак или гидроаккумулятор. Стоит сказать, что установка с накопительным баком является устаревшей конструкцией из-за наличия у неё большого количества недостатков. Прежде всего, бак имеет достаточно большую емкость. Помимо этого, для регулирования уровня воды и ее напора используется поплавок, обеспечивающий срабатывание датчика в случае падения уровня воды. В этом случае датчик подает сигнал на включение подкачки.Главными минусами можно назвать следующие:

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Подача воды в систему осуществляется естественным путем, из-за чего сила напора на выходе является недостаточной;
Из-за больших размеров агрегата не всегда можно найти подходящее место для его установки;
Процесс установки системы сопровождается определенными трудностями;
Для накопительного бака важно выделить место на самой станции, а это чревато дополнительными проблемами;
В случае выхода из строя датчика уровня воды происходит ее перелив через край бака.

Наибольшей надежностью и практичностью обладают установки, оснащенные гидроаккумулятором. Их популярность обусловлена небольшими габаритами и отсутствием сложностей в монтаже. В конструкции системы присутствуют реле, которое выполняет обязанности по регулированию предела давления окружающего воздуха.

За счет создания напора воды происходит его сжатие в гидроаккумуляторе. В момент, когда давление достигает требуемого предела, происходит автоматическое отключение насоса, в результате чего в кран поступает вода из бака. В случае снижения уровня повторно включается насос и продолжает работать до тех пор, пока опять не будет обеспечен нужный уровень воды.
