Расключение электрического щитка своими руками: актуальные схемы + детальная инструкция по сборке

Подготовка распределительного устройства

После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.

Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).

Затем подготавливаем шнур питания:

  • Нейтральный проводник ведет к N-линии
  • Защитный проводник для PE
  • Фазовый проводник готовим на подключение к разъединителю

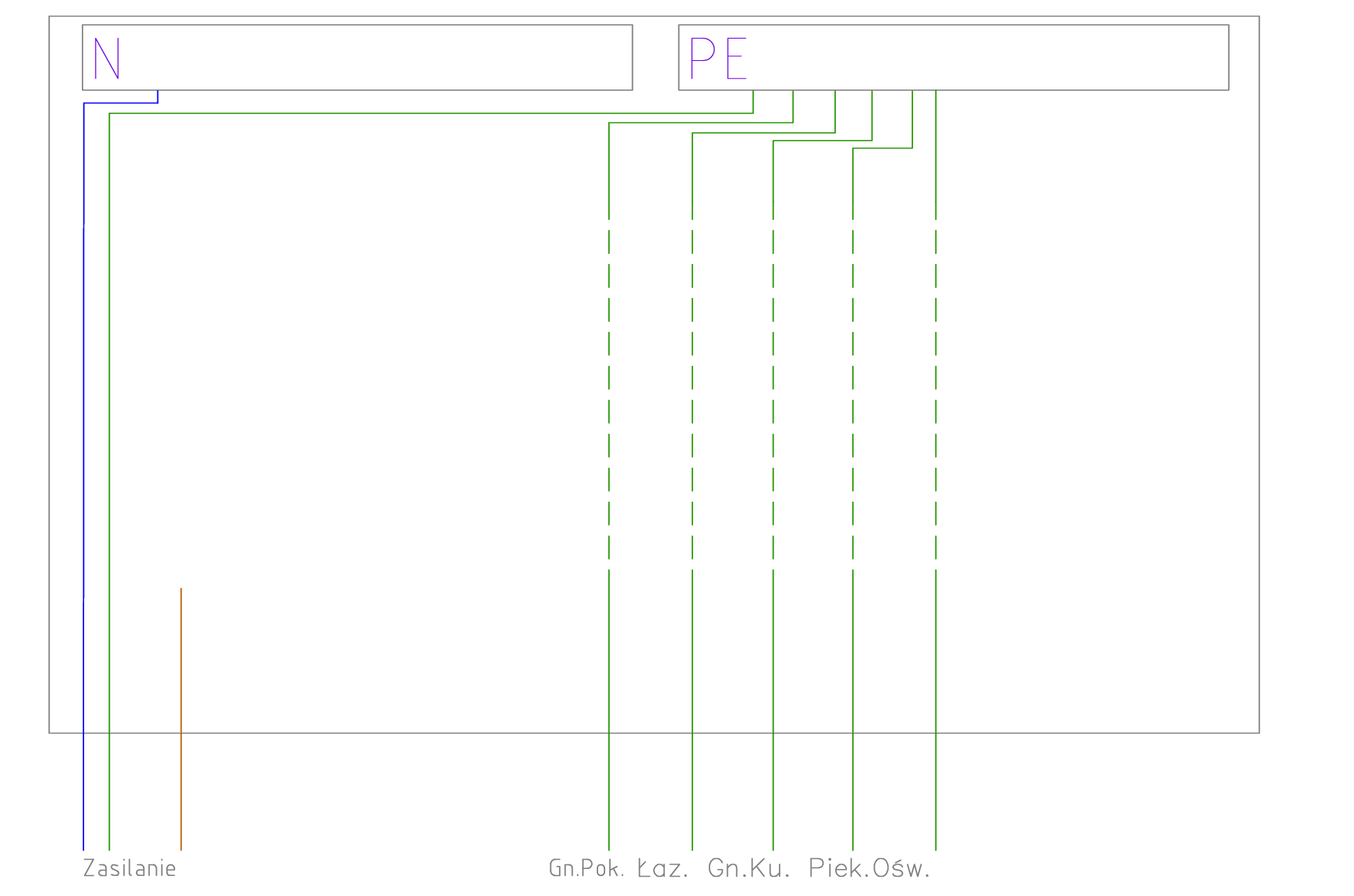

Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.

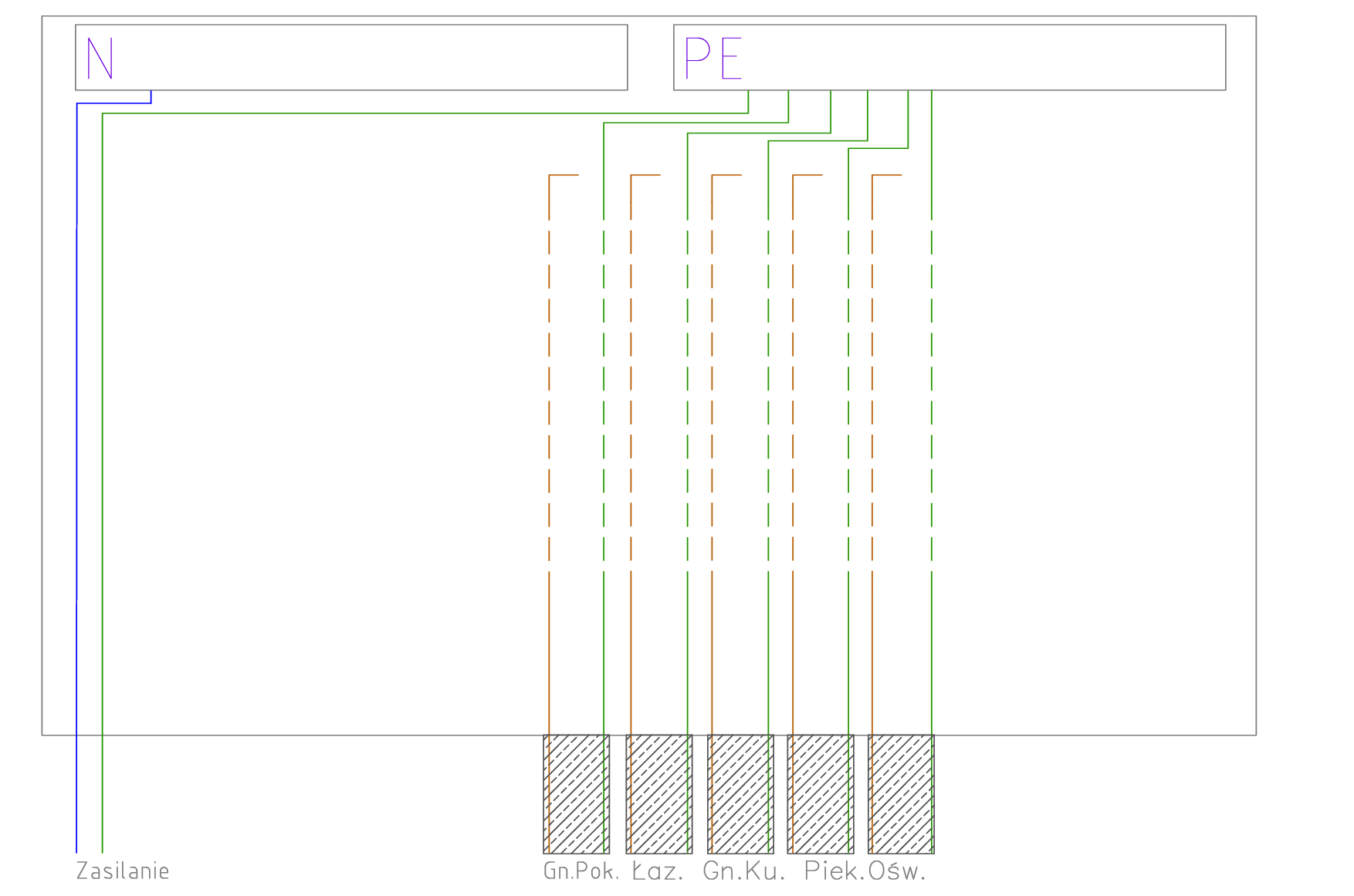

Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;

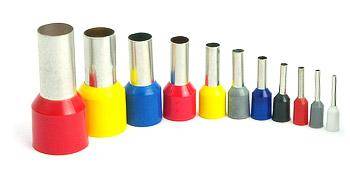

  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Компоненты электрического щита

Распределительный щит состоит из множества устройств. Для надежной эксплуатации домашней электросети и защиты бытовых приборов, необходимо использовать автоматические выключатели, УЗО и диффавтоматы, реле контроля напряжения, шины и многое другое.

Автоматические выключатели

Приборы для автоматической защиты линии, которая к ним подключена. Они разрывают цель электропитания в том случае, если значение тока в линии значительно выше номинального параметра. Также предусмотрена защита от нагрева кабеля.

УЗО и диффавтоматы

Устройство защитного отключения (УЗО) отключает нагрузку, если появляются токи утечки. От них, в первую очередь, может пострадать человек. Также утечка негативно влияет на проводку, в результате чего провода могут нагреваться и возгорать.

Дифференциальный автомат — защищает от коротких замыканий, перегрузок, а также утечек тока. Его часто применяют вместо сочетания пары УЗО и обычного автомата. Главным преимуществом является защита от КЗ.

Реле контроля напряжения

Прибор используется для измерения входящего напряжения и поддержания заданного показателя. В случае резких скачков в сети, устройство отключает подачу электричества. Электрическая цепь замыкается только после восстановления показателя и выдержки времени. Основное назначение — защита электроприборов от скачков напряжения.

Шины заземления и зануления

Шины для заземления и нуля используют для удобства монтажа, а также соответствия щитка всем правилам ГОСТа и ПУЭ. Число DIN реек зависит от количества автоматов и других модулей, поэтому необходимо заранее составить схему монтажа.

Гребенчатая шина

Используется вместо перемычек из кабеля, которые раньше самостоятельно делались электриками. Гребенка выглядит как цельная пластина с торчащими зубьями и предназначена для подключения автоматов, стоящих в одном ряду.

Прочее оборудование

В качестве дополнительного оборудования в распределительном щитке используют модульные контакторы, выключатели нагрузки, розетки на DIN рейку, таймеры и многое другое. Остальные приборы увеличивают удобство управления сетью электропитания.

Выключатель с заземлением

Несмотря на кажущуюся абсурдность, есть и такие модели. Вообще, заземляющий контур не должен иметь размыкающих приспособлений по всей длине. Поэтому, контакты выключателя с заземлением не пересекаются. Могут быть заземлены металлические части корпуса: например, монтажная подложка для прочности часто выполняется из стали. При установке внутренних выключателей в ванной комнате (что в принципе нежелательно), или в местах, где на корпус потенциально может попасть влага, применяется защитное заземление. При возникновении опасного потенциала 220 вольт на корпусе и мокрой стене, произойдет замыкание либо утечка тока. Сработает защитный автомат, либо УЗО.

Выбор места установки

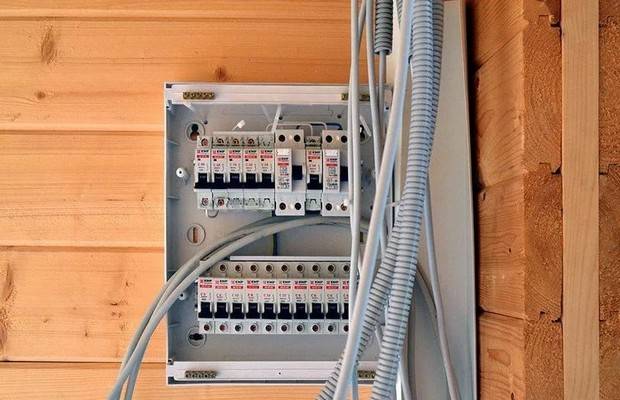

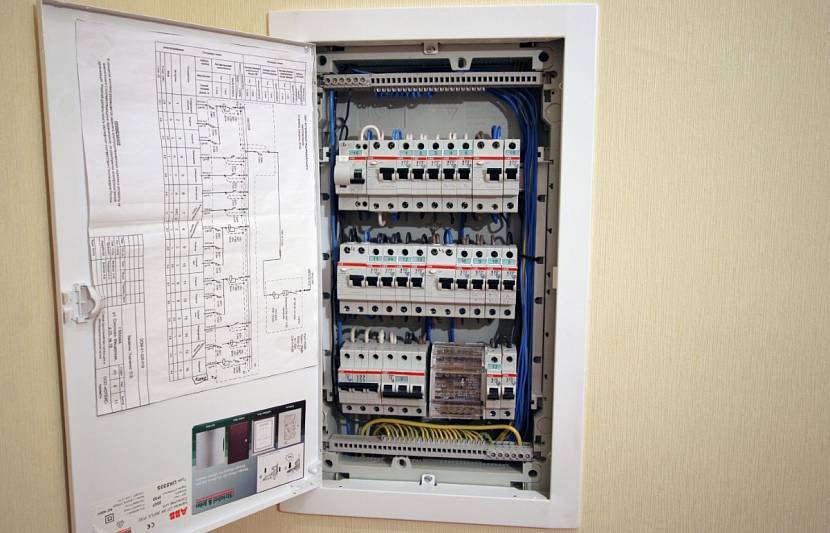

Электрический щиток у двери в прихожей

Прежде чем сделать электрощиток для дачи или дома своими руками, следует побеспокоиться о выборе места под него. Удобнее всего повесить шкаф на участке стены возле входной двери в районе прихожей. В этом случае расстояние от столба с отводом будет минимальным, длина прокладываемого кабеля невелика. По высоте его размещают с учетом того, чтобы удобно было снимать показания счетчика и переключать распределительные (линейные) автоматы.

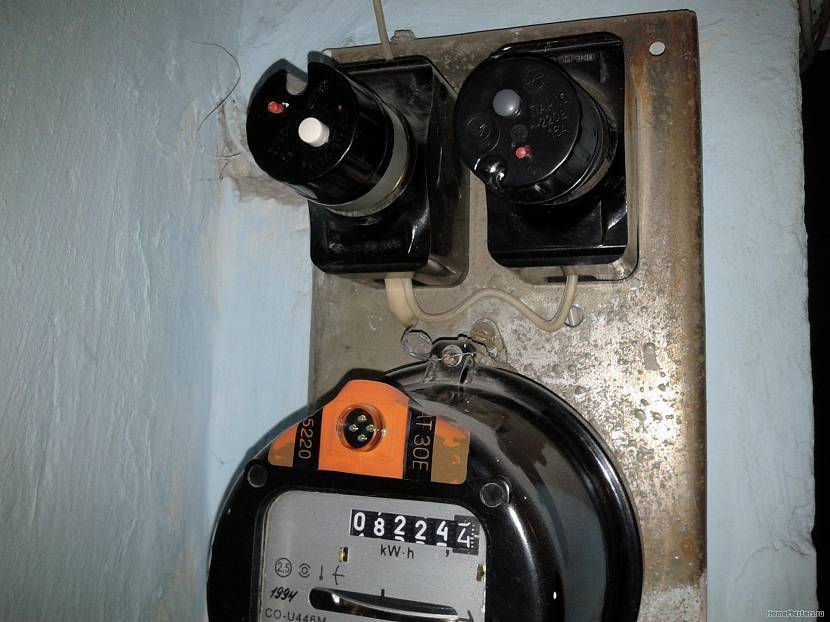

В отличие от старых щитков с открытым расположением пробок и рубильников, новые изделия совсем необязательно размещать высоко под потолком.

Корпус изделия надежно укрывает опасные для детей элементы коммутационного оборудования. Главное – обеспечить надежный запор, открываемый только с помощью ключа.

Сборка электрического щита

Когда схема щитка создана, а электрические провода проложены по квартире, переходят к сборке щитка. При желании, можно заказать подготовленный щит, который останется только установить и подключить входной кабель.

Разметка и установка DIN-реек

Вначале производят разметку, где будут стоять модули, какой длинны необходимы рейки. В процессе примерки также учитывают расстояние между рядами, если их несколько, а также отдаленность шины нуля и заземления. Когда разметка готова, рейки устанавливают на необходимые места.

Монтаж и коммутация модульных устройств

На этапе монтажа модульных устройств выполняют установку автоматов и дополнительных приборов на DIN-рейку. Также производится их подключение между собой. В первую очередь, устанавливают вводной автомат, затем реле напряжения, УЗО и диффавтоматы, которые стоят перед обычными выключателями.

Организация ввода кабелей в электрический щиток

На этапе ввода кабелей необходимо проделать отверстия в щитке. Как правило, все места для ввода предусмотрены производителем, поэтому достаточно выдавить пластик. С одной стороны заводится кабель общей сети, который подключается к входному автомату, а с другой — провода внутренней сети.

Выбор места установки

В большинстве квартир щит устанавливают поближе к входной двери. Это не обязательное требование, главное соблюсти ряд рекомендация:

  • быстрый доступ для включения или отключения напряжения;
  • отдаленность от горючих и пожароопасных материалов;
  • естественное освещение помещения, где установлен щиток, является преимуществом при ремонтных работах.

Разделка кабелей

Для разделки кабеля используют специальный инструмент, предназначенный для снятия изоляции. Как правило, профессиональные электрики используют клешни или нож с пяткой. Оборудование увеличивает скорость работы с кабелем. При разделке снимают внешнюю оболочку, а затем нужное количество изоляции с каждой из жил.

Подключение групп потребителей

При монтаже модули группируют в зависимости от разных факторов. К примеру, по назначению или помещению. Автоматы для освещения квартиры устанавливают поочередно, после чего монтируют защитные устройства для кухни, ванной и других комнат.

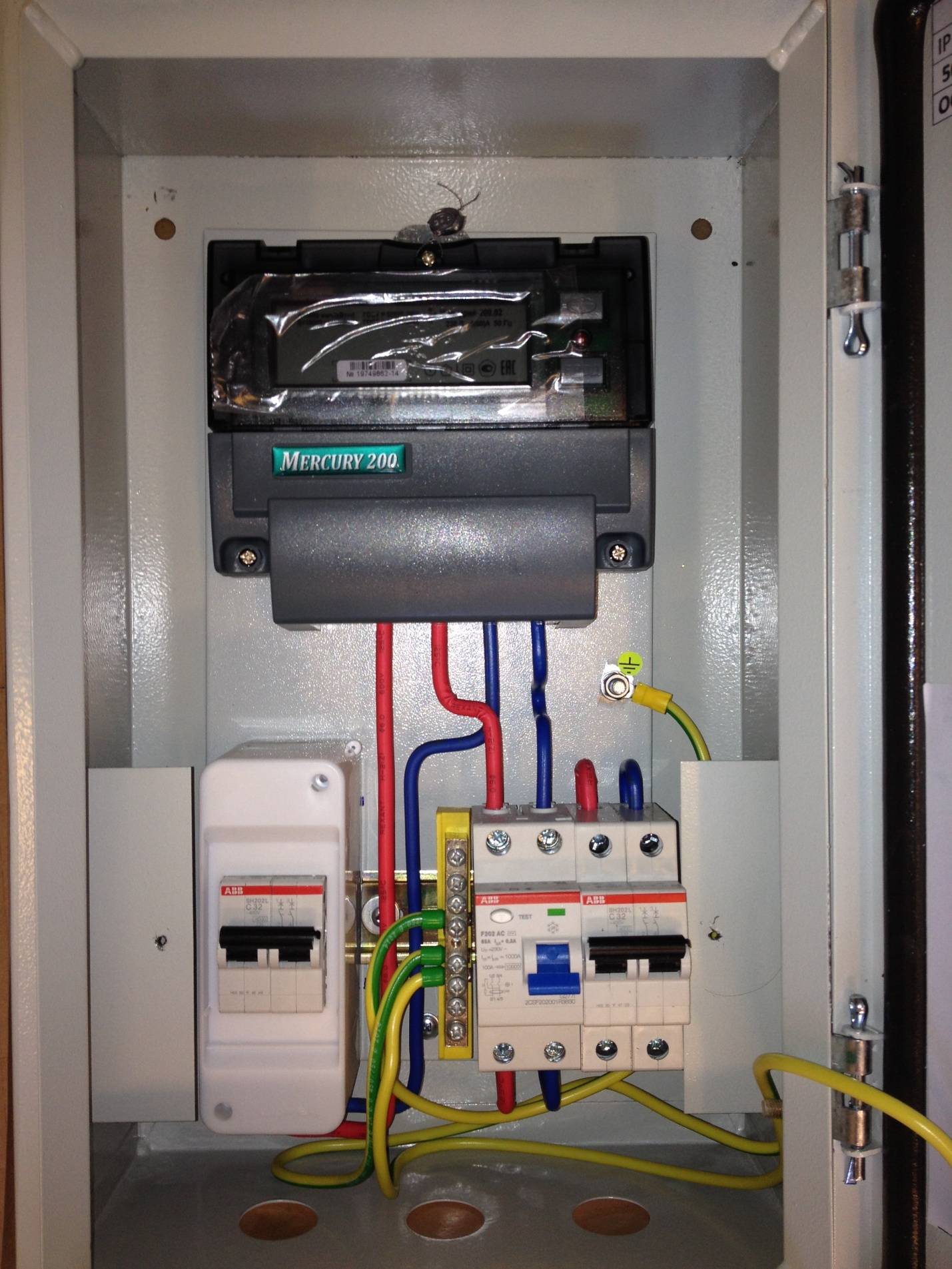

Схема электрощитка в частном доме 220 В

Основу распределительного устройства составляют электросчетчик и вводной автомат. Они подбираются в соответствии с мощностью выделенной для энергоснабжения дома, и их параметры не оставляют свободы выбора для домовладельца. Противопожарное УЗО, с током отключения 300 мА, также устанавливается на вводе, а его номинал соответствует номиналу вводного автомата.

А вот количество отходящих линий – прерогатива хозяина дома. Оно зависит от размеров строения и количества помещений в нем. Понятно, что разводка в дачном домке и загородном коттедже отличаются весьма существенно. Основные принципы разделения групп энергопотребителей таковы:

  1. Разделяем осветительную сеть и розетки. Это позволит использовать для осветительной сети более тонкий провод, а розетки защитить УЗО.
  2. Выделяем ванные комнаты, душевые и баню (если имеется) в отдельную группу, как влажные помещения с повышенной опасностью. Эта группа будет оборудована УЗО с пониженным током срабатывания 10 мА.
  3. Для питания мощных потребителей (электрокотел, плита, проточный водонагреватель), выделяем отдельные линии.
  4. При необходимости, разбиваем розетки на группы, защищая каждую отдельным автоматическим выключателем и УЗО. Здесь возможно использование дифавтоматов, объединяющих функции упомянутых выше устройств.
  5. Устройства защиты от перенапряжения устанавливаются на ввод и защищают все здание.

Схема распределительного щита

Существует множество конфигураций схем электрощита. Различаются они по месту применения (для дома или квартиры), наличию заземляющего контура (заземление, зануление или их отсутствие), количеству фаз (однофазная схема 220 вольт или трехфазная 380 вольт) и другим параметрам. Углубляться в данный вопрос не будем. Рассмотрим лишь простую однофазную схему с заземлением и выделим основные особенности сборки.

Ниже представлена схема с указанием основных компонентов распределительного щита.

  1. Корпус щита.
  2. Шина нулевых рабочих проводников.
  3. Шина нулевых защитных проводников (заземление или зануление).
  4. Устройство защитного отключения (УЗО).
  5. Автоматический выключатель.
  6. Счетчик электроэнергии.
  7. Линии групповых цепей.

Разработанная с учетом конкретного места назначения схема упростит ориентирование в разветвленной сети электропроводки, упорядочит потребителей энергии (бытовые электроприборы) и покажет назначение каждого задействованного элемента автоматики в электрощите.

Едиными правилами для любых схем распределительного щита являются:

  • Наличие вводного автомата перед счетчиком. С его помощью можно будет отключить все фазы питающего напряжения для обеспечения безопасного проведения работ по замене счетчика.
  • На электроплиты, духовые шкафы, кондиционеры и иную бытовую технику, обладающую большой мощностью целесообразно устанавливать отдельные автоматы в связке с УЗО. Либо скомпоновать данных потребителей с учетом их суммарной потребляемой мощности.
  • Для помещений с большой влажностью нужно устанавливать дополнительное УЗО или дифференциальные автоматы.
  • При компоновке электрощита необходимо соблюдать согласование характеристик установленных последовательно аппаратов защиты таким образом, чтобы в случае аварии отключалась только та линия питания или часть схемы, где возникла неполадка (принцип селективности).

Количество мест в щитке

Каждый прибор, устанавливаемый в электрический щиток, выполняется стандартных размеров. Все элементы располагаются в профиле из металла. Его ширина составляет 35 мм. Такой ширины хватает для установки однополосного автоматического выключателя в щиток. Главным параметром электрического щитка является количество посадочных модулей. Чтобы выяснить, сколько понадобится таких мест, следует использовать специальную таблицу.

Лучше, если в щиток будет установлена модульная розетка. Для нее необходимо выделить 3 места. Такой прибор может понадобиться при выполнении ремонта. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент. Для этого понадобится удлинитель.

Кроме того, следует установить реле напряжения, которое будет следить за его показаниями в сети. Если напряжение будет выходить за установленные рамки, нагрузка будет отключена. Спустя определенный промежуток времени напряжение опять появится. Благодаря этому сохраняются ценные потребители энергии.

Даже при монтаже простого щитка потребуется 20 мест. Однако профессиональные электрики рекомендуют выбирать щитки с запасом, чтобы потом можно было добавить линию. Поэтому лучше приобретать щиток на 24 или 36 мест.

Выбор электрощита

После расчета необходимого места переходят к определению конструкции. Они могут быть:

  • Навесные, которые вешают на стену или столб. В качестве крепежа могут быть использованы анкера, шурупы, саморезы, дюбеля. Для улицы можно использовать только навесной щит. Этот тип можно использовать внутри дома для открытой проводки в деревянном доме.
  • Встраиваемые, которые монтируют в специальную нишу. Подобные щиты предназначены только для внутреннего использования и скрытой проводки.

Электрощит может быть выполнен из различных материалов:

Металлический корпус применяется для навесных и встраиваемых моделей

Характеризуется высокой прочностью, что особо важно для наружного использования. Антивандальную функцию в металлическом корпусе реализовать проще

В уличных моделях делают небольшое окошко для считывания показаний счетчика.

Пластик позволяет реализовать любую форму. Электрощиты с этого материала могут быть уличные и внутренние, встраиваемые и навесные. Благодаря эстетическим свойствам пластика изделие хорошо вписывается в интерьер и смотрятся лучше металлических. Но стоит понимать, что пластик со временем может поменять цвет.

Советы по покупке электрощита:

Приобретать щиток лучше вместе с необходимыми модулями у одного продавца. Лучше делать это в большом строительном магазине с широким ассортиментом

Известные продавцы следят за качеством товара и своей репутацией.
Стоит обратить внимание на производителя. Хорошими брендами считаются ABB, Makel, Hager, Schneider Electric, Legrand

Среди отечественных производителей качественной продукцией выделяется IKE. Уникальный дизайн можно найти у греческой компании Fotka.
Производитель всегда предлагает «богатую» и «бедную» комплектацию. Лучше выбирать более дорогой.
Известные компании всегда предоставляют возможность докомплектации электрощита различными аксессуарами – кросс-модули, нулевые шины, замки, гребенки, двери различной окраски.

    Хороший щиток должен иметь:

  • фиксацию входящих кабелей;
  • DIM-рейка должна быть на раме, которую легко снимать и устанавливать обратно;
  • должны быть шины защитного и рабочего нуля или место под них;
  • органайзеры для кабелей упорядочат внутреннее пространство;
  • набор креплений для монтажа без цементных работ.

Составление схемы

Проектирование лучше доверить опытному инженеру-электрику. Но если подобной возможности нет, то следует ознакомиться с основными принципами. Начинать следует со схемы. На рисунке представлена однолинейная схема.

Сразу кажется, что это непонятный набор каких-то фигурок. Однолинейной схема называется, так как не имеет прорисовок каждого провода – все ограничено группами. Число наклонно-поперечных черточек означает количество проводников. Внизу написаны линии и мощность потребителей и кабеля для монтажа проводки.

Рубильник обозначается Н1. Он должен размыкать цепь под нагрузкой. Можно заменить рубильник автоматическим выключателем, но его конструкция негативно воспринимает отключение во время нагрузки. Н2-Н16 – автоматические выключатели, А1, F1-F3 – УЗО. В верху слева указан этажный щит с вводным автоматом 100 А, входным УЗО, счетчиком электроэнергии. УЗО является противопожарным, так как срабатывает на дифференциальный ток 100-500 мА и спасает от утечки – причины возгораний. Лучше, если оно будет селективным, то есть не будет реагировать мгновенно, а будет ожидать срабатывания УЗО около проблемного места. При отсутствии реакции с их сторону входное УЗО отключит весь дом.

Схема будет лучше восприниматься в другом виде:

Группы потребителей – как распределить по правилам

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

  1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
  2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
  3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
  4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
  5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Монтаж электрощита

Всё готово к монтажу

Итак, схема составлена и осмыслена, комплектующие подготовлены — ничто не мешает начинать сборку электрощитка. В первую очередь выбирается место расположения щитка, на котором устройство крепится, как правило, саморезами или хомутами. Корпус электрощита размещается, как правило, недалеко от входа в дом или квартиру — в тамбуре или прихожей. Если хозяин изъявил желание скрыть щиток в стене, а стена окажется бетонной, можно использовать фальшстену или выступ из гипсокартона: площадь помещения при этом может несколько уменьшиться.

Выбирая место на стене для установки электрощитка, следует учитывать, что расстояние от прибора до ближайшего дверного проема должно быть не менее 15 см, расстояние до пола — 1.5–1.7 м. В случае необходимости хозяин жилья или вызванный электрик должен иметь возможность беспрепятственно добраться до щитка: категорически недопустимо размещение прибора внутри шкафов или другой мебели. Прибор должен располагаться в отдалении от газовых труб и легковоспламеняющихся материалов.

Чтобы электрощит не оказался слишком большим или маленьким, можно предварительно определить его размер, зная габариты компонентов, которые будут в нём расположены. Например, ширина стандартного однополюсного автоматического выключателя равна 17.5 мм, двухполюсного — 35 мм, трёхполюсного — 52.5 мм. Остальные компоненты имеют следующие размеры:

  • УЗО однофазное двухмодульное — 35 мм;
  • УЗО трёхфазное четырёхмодульное — 70 мм;
  • дифавтомат однофазный двухмодульный — 70 мм;
  • клеммник на дин-рейке — 17.5 мм (1 модуль);
  • счётчик (6–8 модулей) — 105–140 мм;
  • реле напряжения из 3 модулей — 52.5 мм; это не обязательный элемент щитка, но при его использовании, вы сможете защитить оборудование от скачков или проседаний напряжения, спасти от выхода из строя такие бытовые приборы как холодильник, телевизор, компьютер и другую электронику;
  • розетка на дин-рейку (3 модуля) — 52.5 мм.

Модули располагаются на так называемой DIN-рейке — специальной металлической пластине шириной 35 мм. Розетка не входит в число обязательных элементов, но может пригодиться при проведении ремонтных работ. Если при суммировании количества компонентов оказалось, что необходим щиток на 20 модулей, то будет разумным установить электрощит на 24 или даже 32 модуля — кто может знать, сколько бытовых электроприборов добавится в доме через год, два или пять?

Примеры, как выбрать УЗО по номинальному току:

При этом запомните, что если “сверху” УЗО уже защищено автоматом, номинал которого меньше номинала УЗО, то после этого УЗО можно подключать автоматы суммой номиналов хоть на 1000 А.

Большинство проектировщиков просто математически распределяют нагрузку (мощность) по фазам, например 7+7+7 кВт.  В быту сложно достигнуть четкого распределения нагрузки по фазам. Нужно думать головой и представлять, как и когда работают электроприборы.

Простой пример, вы сегодня гладите вещи на кухне, в итоге по фазе от которой подключены розетки пошла нагрузка + 2 кВт, а завтра вы гладите в Гостиной, которая от другой фазы – в итоге с одной фазы 2 кВт ушло, а на другой появилось.

Конечно, это не означает, что теперь нужно стиралку, посудомойку, бойлер для нагрева воды повесить на одну фазу. Крупных потребителей, как раз-таки нужно по возможности равномерно распределить по фазам, а вот считать мощность лампочек, телефизоров, компьютеров – точно нет необходимости.

Есть еще много дополнительных приборов, которые я ставлю при сборке элеткрощитов на заказ. Это и ограничители мощности ОМ-110/ОМ-310, контакторы для дистанционного управления нагрузкой, реле времени (таймеры), фотореле, реле задержки на включение для холодильников, индикаторы (сигнальные лампы), розетки на дин-рейку и тд. и т.п.

В статье “Схема щита” я разобрал основные моменты по составлению схем. Из каких элементов состоит схема щита. Старался всё объяснить максимально-просто.

Спасибо за внимание. Жду комментариев, критики, предложений

Типичные ошибки при монтаже

Наиболее часто при монтаже электропроводки, а в частности подключении автомата, допускаются следующие ошибки:

  1. Питающий провод заводится снизу. Несмотря на то, что правилами ПУЭ такой вариант электромонтажа не запрещен, мы все же не рекомендуем осуществлять подключение автоматического выключателя снизу, тем более что даже на передней панели корпуса указана схема, на которой место установки неподвижного контакта – сверху (как показано на фото ниже).
  2. Контакты слишком сильно зажимаются фиксирующим винтом. Не нужно этого допускать, ведь в результате Вы можете не только повредить жилу кабеля, но и деформировать корпус изделия.
  3. Проводники неправильно соединяются. Обязательное условие – фазу нужно подключить под фазой, ноль под нулем (если используется двухполюсный выключатель). Сразу же рекомендуем ознакомиться с материалом: цветовая маркировка проводов.
  4. Вместо одного двухполюсного автомата используются два однополюсных. Это категорически запрещено, т.к. фаза и ноль должны разъединяться одновременно.
  5. При фиксации жилы в посадочное место попадает изоляция. Обязательно зачищайте провод настолько, насколько требует паспорт модели. Если вы придавите винтом изоляцию, контакт проводника ослабнет, вследствие чего будет происходить нагревание жилы и дальнейшие неблагоприятные последствия. Для данного мероприятия рекомендуем использовать специальный инструмент для снятия изоляции.
  6. Неправильно осуществляется выбор автоматического выключателя, в частности изделие не способно выдержать поступаемые нагрузки. В этом случае для начала необходимо правильно рассчитать сечение кабеля и согласно расчетным характеристикам выбрать подходящую модель.
  7. При расчете подходящего автоматического выключателя значение округляется в большую сторону. К примеру, Вы посчитали, что токовая нагрузка на изделие составляет 19 Ампер. По простейшей логики электрики-новички идут в магазин и приобретают для подключения аппарат ближайшего значения — на 20 Ампер. Это огромная ошибка, т.к. рассчитанное значение является номинальным, и получается, что срабатывание защиты будет осуществляться при небольшой перегрузке проводки. Лучше приобретать выключатель с показателем в 16 Ампер, так электропроводка прослужит дольше.

Еще один важный момент, на тему которого ведется множество дискуссий — можно ли подключить автомат перед счетчиком электроэнергии или делается это только после него? Ответ — можно, и даже нужно, главное купить специальный бокс, который пломбируется представителями энергосбыта. Установка вводного автомата перед электросчетчиком позволит производить безопасную замену устройства контроля электричества как в частном доме, так и квартире.

Вот, собственно, и есть правила установки и подключения электрического автомата своими руками. Теперь перейдем к основной теме статьи.

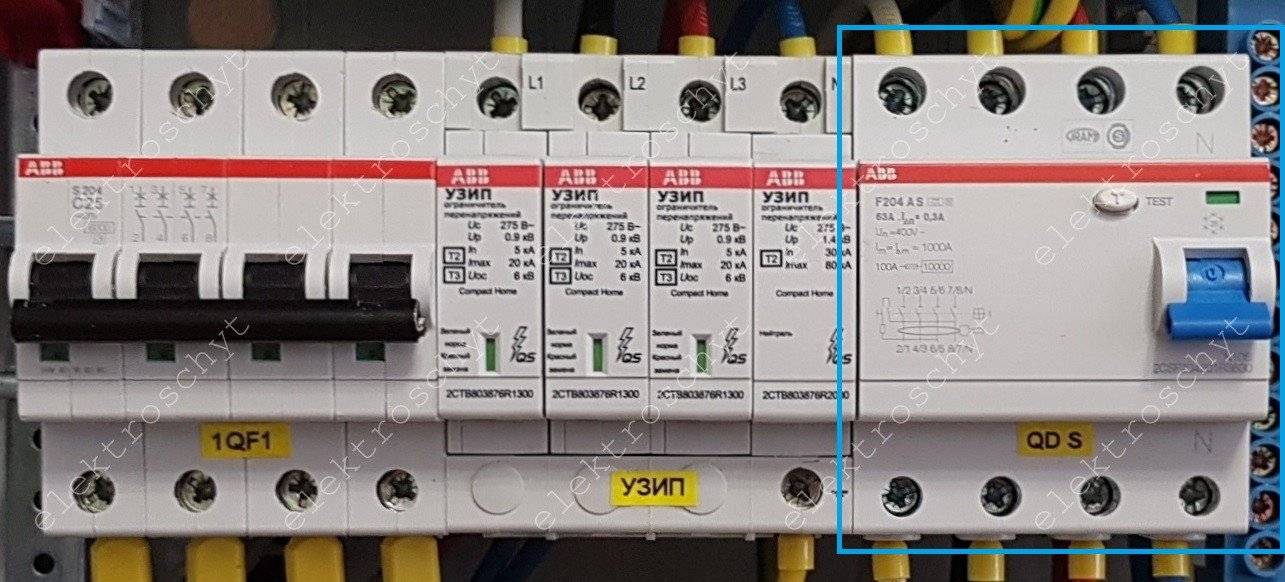

Селективное противопожарное УЗО. Схема щита

Следующим в схеме щита после вводного автомата, может стоять селективное УЗО. Почему я написал “может”, потому что по правильному селективное УЗО должно стоять в щите учета, т.е. в начале линии. Но часто бывает, что возможности в щит учета его поставить нет, т.к. или места уже в щите на столбе не хватает, или щит опечатан, или просто заказчик не хочет ставить дорогой прибор вне дома.

Уставка селективного противопожарного УЗО для дома или квартиры выбирается 100 или 300мА.

Вывод: Селективное УЗО ставить необходимо, резервная защита еще никогда не была лишней, особенно, если щит собран на китайских приборах и особенно, если у вас пожароопасный деревянный (брусовой, бревенчатый или каркасный дом). К тому же в частных домах, когда селективное противопожарное УЗО стоит в щите учета, то только оно одно защищает вводной кабель от утечек тока.

Правила сборки

Существуют определённые правила, которых следует придерживаться при сборке электрощита:

  • все провода внутри щитка должны быть такого же сечения, как и вводной провод;
  • любой модуль должен иметь вход вверху, выход — внизу;
  • если монтаж выполняется с помощью многожильного провода ПВ3, обязательно применение наконечников НШВИ.

Последовательность шагов электромонтажника, выполняющего сборку, может выглядеть следующим образом:

  • предварительная компоновка модулей на дин-рейках в соответствии с имеющейся схемой;
  • фиксация модулей на дин-рейках с помощью специальных крепежей;
  • установка шин-гребёнок, с помощью которых напряжение от АВ ввода подаётся к остальным модулям;
  • раздача фазы по назначению от нижних клемм модулей с помощью проводов с наконечниками;
  • монтаж нулевого провода. Все провода монтируются за дин-рейкой;
  • подтяжка всех соединений с помощью отвёртки;
  • подача напряжения на автомат ввода и проверка работоспособности модулей;
  • проверка наличия напряжения на входах и выходах модулей с помощью мультиметра.

Требования к сборке

Установка электрического щита производится с целью повышения уровня электробезопасности. Для этого должны выполняться требования:

  • соответствие ПУЭ и правилам ГОСТа 51778-2001;
  • к щитку должна прилагаться техническая документация с описанием устанавливаемого оборудования и мощности приборов;
  • наличие на щитке знака электробезопасности с указанием величины напряжения;
  • применение негорючих материалов для изготовления щитка;
  • покрытие металлического корпуса должно быть диэлектрическим;
  • наличие маркировки на проводах;
  • колодки нейтрали и заземления должны иметь свободные клеммы;
  • заземление корпуса и дверцы электрощита;
  • к щиту прилагается технический паспорт.

Выбор корпуса

Металлический корпус электрощитка

Корпуса щитков различаются по материалу, используемому для их изготовления (металл или пластик), а также степени герметичности. Металлические шкафы отличаются высокой прочностью и способны выдерживать значительные нагрузки. Они подойдут в ситуации, когда в дом заводится трехфазное питание, требующее установки большого количества защитных приборов.

Поскольку в частном хозяйстве такой шкаф обычно устанавливается в пределах дома, заботится о его герметичности не так важно. Исключением является случай, когда речь идет о ящике для выносного электросчетчика, размещаемого на лицевой стене дома

По способу монтажа в границах строения шкафы могут быть навесными или встраиваемыми в специальную нишу в стене.

В первом случае они будут выступать наружу, занимая некоторую часть жилого пространства, а во втором – полностью утапливаются в толще стен. Выбор делается на усмотрение хозяина жилья. Пластиковые шкафы выпускаются в обоих вариантах и выбираются обычно для размещения небольших по объему сборок, обслуживающих дачные домики или небольшие коттеджи. По прочностным показателям и степени климатической защиты IP они не уступают металлическим аналогам.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.

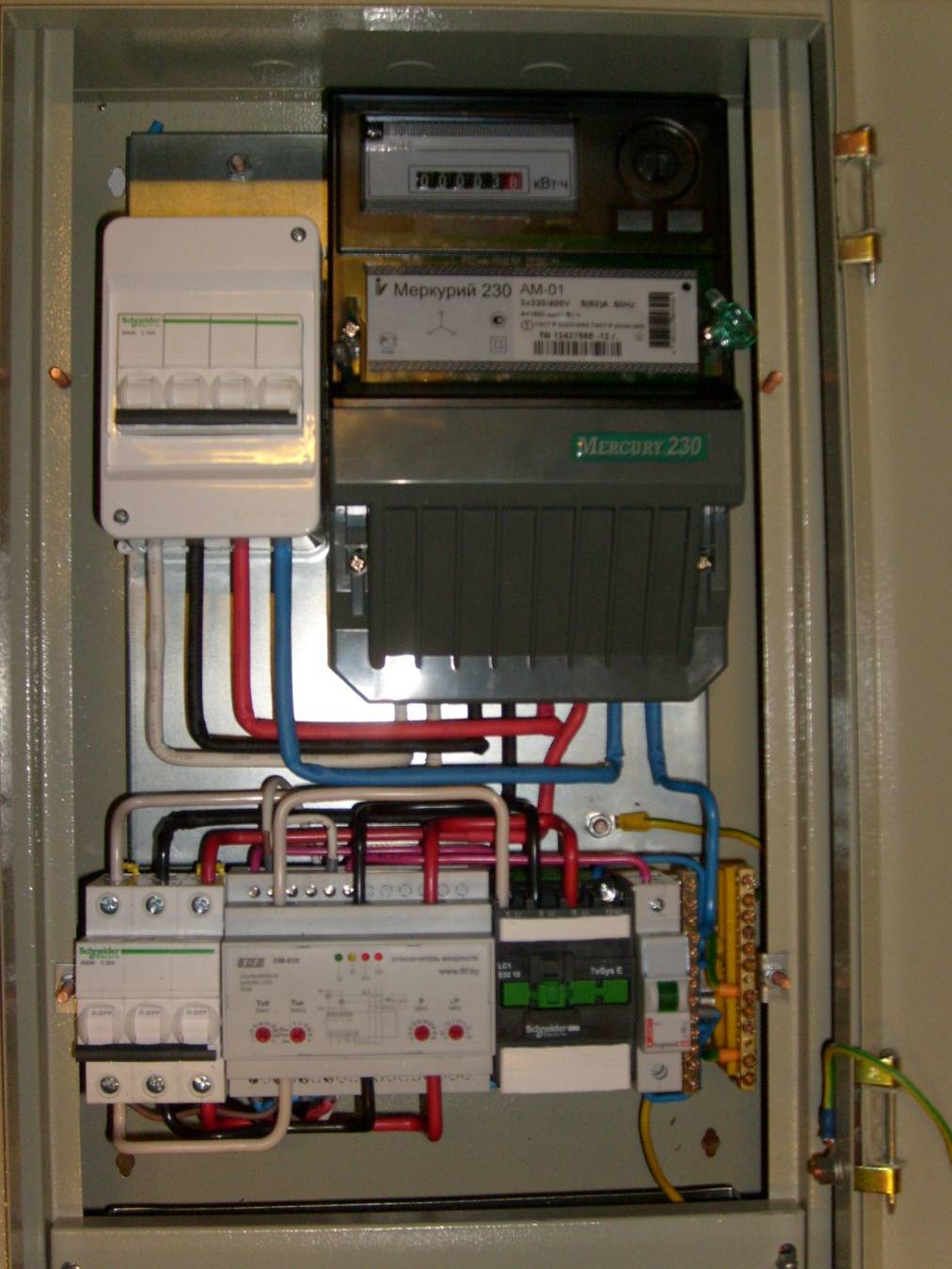

Образцовый щитокИсточник static.wixstatic.com

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

Еще пример сборки щитка в видео:

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

  • Вход питания 3×4 мм2 (первый слева)
  • Розетки 3 х 2,5 мм2 — 4 шт. (средний)
  • Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

  • Нейтральная клеммная колодка
  • защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей

Здесь важно правильно подключить выбранные провода к соответствующим переключателям

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
