Анемостат

Что такое анемостат, доступными словами можно сказать так: это один из вариантов вентиляционной решётки, которая поддаётся регулировке и имеет специфический вид.

Анемостат бывает приточным или вытяжным, при этом производится он из пластика либо из металла. Путём регулировки анемостата можно изменять объём пропускаемого воздуха. Поэтому ответ на вопрос, для чего нужен анемостат, прост: для того, чтобы была возможность распределять и регулировать поступающий в помещение и выходящий из него воздух.

Принцип работы

Главным функциональным отличительным свойством анемостатов, предусмотренных для приточной и вытяжной систем воздуховодов, считается направленность перемещения воздушных потоков. Так, конструкция, используемая в приточной вентиляции, способна осуществлять равномерное распределение воздушных масс под потолком. Также подобное устройство отличается от вытяжного по форме, и благодаря этому движение поступающего воздуха не вызывает дискомфорт.

Для вытяжного устройства характерна гладкая тарелка с немного выпуклым объёмом, который способствует лёгкому прохождению воздуха и его поступлению в вытяжную трубу. Самым большим по параметрам является 200-ый анемостат. Он соединяет в себе функции приточного и вытяжного устройства, поэтому его принято считать универсальным.

В случае применения анемостата А 200 важно помнить, что при включении вытяжной системы можно пользоваться двумя щелевыми зазорами, которые образуют обе тарелки, предусмотренные для притока и вытяжки. А при наличии притока воздуха эксплуатируется только одно щелевое отверстие, которое образует приточное устройство

Вытяжную щель при этом следует закрывать.

Конструктивные отличия от диффузора

Отличительные черты диффузора и анемостата заключаются, в первую очередь, в разной конструкции. Диффузор является круглой или квадратной по форме решёткой и фиксированным углом наклона ламелей, не поддающимся регулировке.

Стоимость и функциональные особенности устройства во многом зависят от материала, из которого они изготовлены. Пластиковые изделия отличаются небольшой стоимостью  и средней пропускной способностью, а алюминиевые намного дороже, но при этом отличаются хорошим углом рассеивания. Это значительно повышает способность пропускать воздух.

Анемостаты тоже могут быть как пластиковыми, так и металлическими, но при этом разделяются на приточные и вытяжные, а по форме бывают только круглыми. Устройство способно изменять направление перемещения воздушных масс, благодаря чему может существенно повлиять на степень комфорта в помещении. Также такая конструкция отличается присутствием подвижной части, регулируя которую возможно изменять её пропускную способность.

Особенности монтажа

Важно помнить, что в случае монтажа на приточные трубы вытяжного анемостата воздушные потоки не станут распределяться равномерно, поднимаясь вверх, напротив, они будут огибать его и дуть вниз. Следовательно, вытяжное устройство устанавливают на вытяжные трубы, а приточное — на трубы, отвечающие за приток воздуха

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

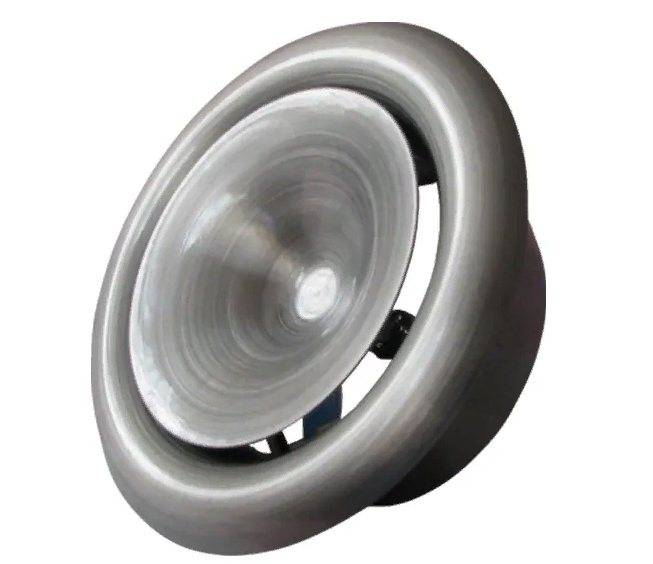

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

  • устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
  • легкий вес и простота установки;
  • многообразие размеров и расцветок;
  • неприхотливость в уходе и обслуживании;
  • низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

Особенности монтажа

В связи с тем, что конструкция рассматриваемого прибора достаточно проста, то и  монтаж его дело не особо сложное. Проще всего смонтировать анемостат на жесткий и открытый воздуховод. Просто подбирается агрегат, подходящий по диаметру отверстия и крепится на несущие конструкции. Установку возможно произвести как непосредственно самого корпуса в целом, так и на монтажный фланец, который может поставляться в комплекте с некоторыми моделями оборудования.

Процесс монтажа окажется куда более сложным, если потребуется установить несколько устройств на вентиляционные коммуникации. Всегда стоит помнить, что наращивание количества отверстий для вентиляции в процессе строительно-монтажных работ в счет удлинения проложенного воздуховода, неизбежно приведет к практической нецелесообразности установки анемостатов. В другом случае, трудности могу возникнуть, если будет необходимо устанавливать устройство по неясно проложенным вентиляционным воздуховодам – проблема здесь заключается в точности определения места нахождения технологического отверстия для интеграции изделия.

Примерная пошаговая инструкция по установке

В принципе, для правильной установки потребуется выполнить ряд нехитрых манипуляций:

  • Перед началом монтажа нужно сделать замеры все существующих коммуникаций воздуховода – это позволить узнать оптимальный диаметр необходимого устройства;
  • После чего требуется воздуховод присоединить к главному каналу вентиляции;
  • Окончание получившегося соединения нужно вывести в то место, где расположено вентиляционное окно;
  • Затем в стене просверливают отверстие необходимого диаметра и опорный элемент агрегата монтируется в заранее подготовленном месте;
  • Следующим шагом требуется надежно закрепить анемостатичный воздухораспределитель в отверстии канала вентиляции;
  • Потом вся конструкция соединяется с воздуховодом;
  • В корпус уже смонтированного устройства вкручивается регулировочный винт и на него прикрепляется фланец;
  • Основание устройства фиксируется на поверхности при помощи шурупов;
  • По окончанию монтажа выставляется установка оптимального положения «тарелки», дабы обеспечить эффективную работу системы в целом начиная с первого дня.

В случае, когда монтаж системы вентиляции не является завершающим этапом всех строительных работ, то видимые компоненты смонтированной конструкции нужно заклеить строительным скотчем или прикрыть бумагой, чтобы каналы не забились пылью и мусором. При первом запуске системы правильно установленный анемостат сразу же создаст впечатление комфортного нахождения в помещении за счет обеспечения особого микроклимата. При этом, отделочные материалы, примененные в помещении, будут надежно защищены от избытка накопления влаги.

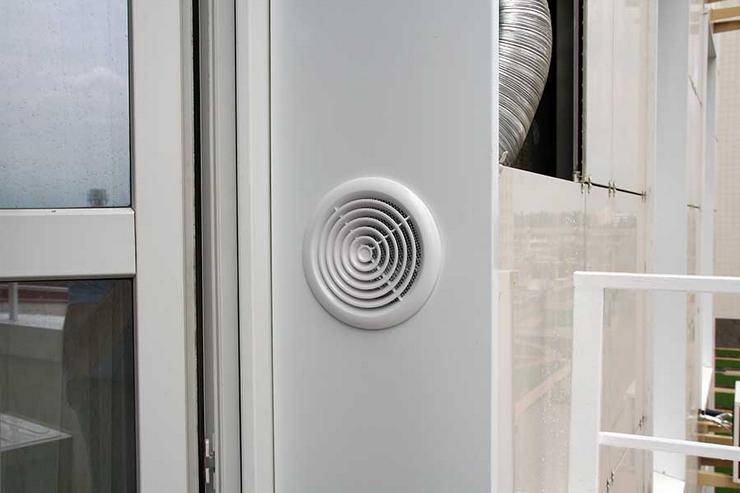

Как устанавливается анемостат в помещении

Для начала стоит отметить, что расположение анемостата относительно линии горизонта никак не влияет на его функции. Главное, чтобы поток воздушных масс был достаточно сильный, чтобы его хватало на необходимую кубатуру помещения.

Обычно, в офисных помещениях подводящие трубы вентиляции устанавливаются до уровня подвесных потолков, поэтому анемостаты часто можно увидеть висящими на уровне подвесного потолка. Также анемостат может быть установлен на стене, при этом фиксироваться он может как на самом воздуховоде, так и крепится к самой стене, что с эстетической точки зрения более правильно.

Если помещение имеет производственное значение и система вентиляции ничем не прикрыты, анемостаты просто фиксируют на окончании подводящих труб воздуховодов.

Способы монтажа анемостатов

Чтобы иметь эстетическую привлекательность производители выполняют анемостаты с скрытым крепежом. Если посмотреть на уже установленное устройство, никаких крепежных предположений видно не будет.

Для этого внутри анемостата можно обнаружить специальную крепежную муфту. Подобрав правильное сочетание диаметра устройства и воздуховода, необходимо вставить просунуть устройство в воздуховод и закрутить крепежную муфту.

Также возможно другое исполнение монтажа для устройств, имеющих специальные крепежные фланцы. Для этого необходимо состыковать фланцы со стенками трубы воздуховода и закрутить болты.

Инструкция по установке

Обычно установкой устройств занимаются уже после проведения отделочных работ. В месте, где располагается конец трубы воздуховода высверливается отверстие нужного диаметра. Специалисты по монтажу вентиляционных систем делают это с помощью специальных насадок на дрель, если таковой не имеется сойдет и обычный электрический лобзик.

После чего имея доступ к воздуховоду, с помощью фиксирующей муфты или фланцев производится крепеж анемостата.

Зачастую, над навесным потолком от основной магистрали вентиляции устанавливается гибкая шланга. После высверливания отверстия в нужном месте, шланга подводится к отверстию и монтаж происходит по тому же сценарию.

Полезные советы

В случае с ручным управлением анемостата, необходимо еще перед началом отделочных работ предусмотреть прокладку силового кабеля для дальнейшей регуляции работы устройства. А при монтаже не забыть присоединить кабель к устройству.

В случаях, когда отделочные работы еще не начались, а устройство необходимо закрепить на воздуховод, то к воздуховоду крепится основное тело устройство с монтажной муфтой, после чего отверстие в воздуховод закрывается, а декоративные составляющие с тарелкой будут одевать после отделочных работ.

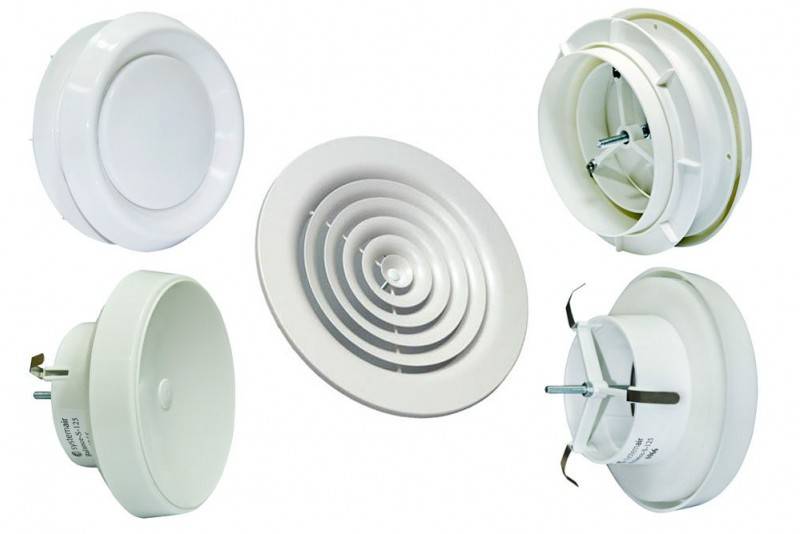

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

  • круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
  • регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
  • монтажных фланцев для удержания устройства в потолке или стене.

Рекомендуем: Регулировка пластиковых дверей — как самостоятельно отрегулировать Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

  1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
  2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
  3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

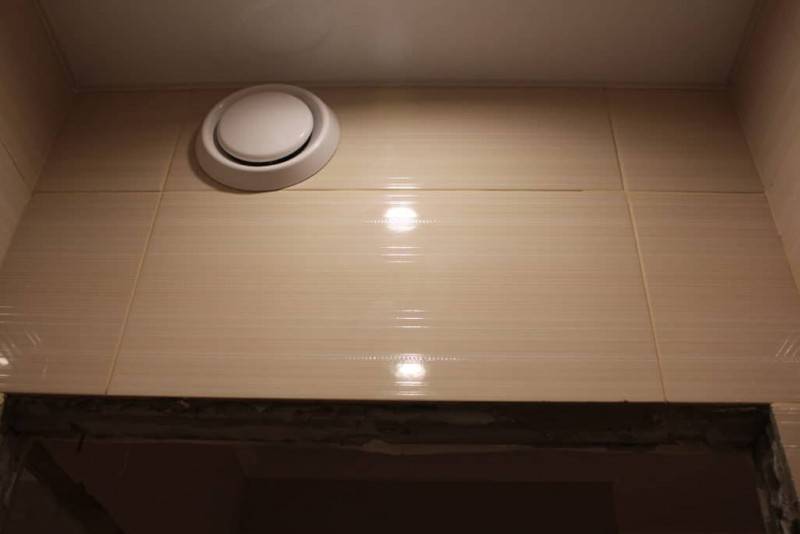

Монтаж

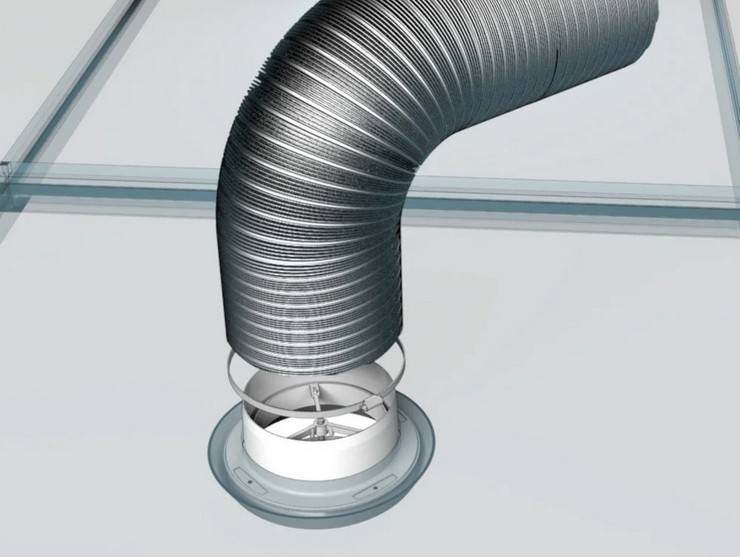

Анемостат устанавливают в конструкцию из гипсокартона. Как правило, это делают посредством гибкого воздуховода, который подводят к основной трубе для вентиляции под гипсокартоном.
Анемостат должен устанавливаться еще во время строительства, либо капремонта. Это связано с тем, что для прокладки воздуховода к отверстию, конструкция из гипсокартона должна быть полностью разобрана.

Стадии монтажа:

  • От главного канала вентиляции прокладывается качественный гибкий воздуховод к необходимому месту в стене, либо на потолке.
  • В листе гипсокартона сверлится небольшое отверстие с диаметром, который полностью соответствует выбранному воздуховоду.
  • По суммарному диаметру выбранного воздуховода подбирается подходящий анемостат.
  • В пристыкованный к сделанному отверстию воздуховод, вставляется анемостатная труба.
  • Круг, оставшийся со стороны комнаты, к листу из гипсокартона крепится обычными саморезами.
  • Если анемостат с автоуправлением, то необходима проводка кабеля, а также установка выключателя.

После данных манипуляций можно продолжить делать ремонт: место для установки анемостата есть, и конструкцию из гипсокартона можно доделывать. Во избежание попадания пыли и какого-то мусора в вентиляцию, отверстие заклеивается до окончания всего ремонта.

После работ по отделке необходимо:

  • В корпус анемостатной трубы установить особую опорную часть, куда крепится специальный винт с тарелкой. Опорную часть соединяют с небольшим декоративным кругом, прикрывающим весь монтажный круг с саморезами. Она монтируется в пазы внутри трубы.
  • Вкрутить в опорную часть вышеописанный винт с тарелкой.

После выполненных манипуляций будет возможно регулирование количества воздуха, с помощью вращения винта.

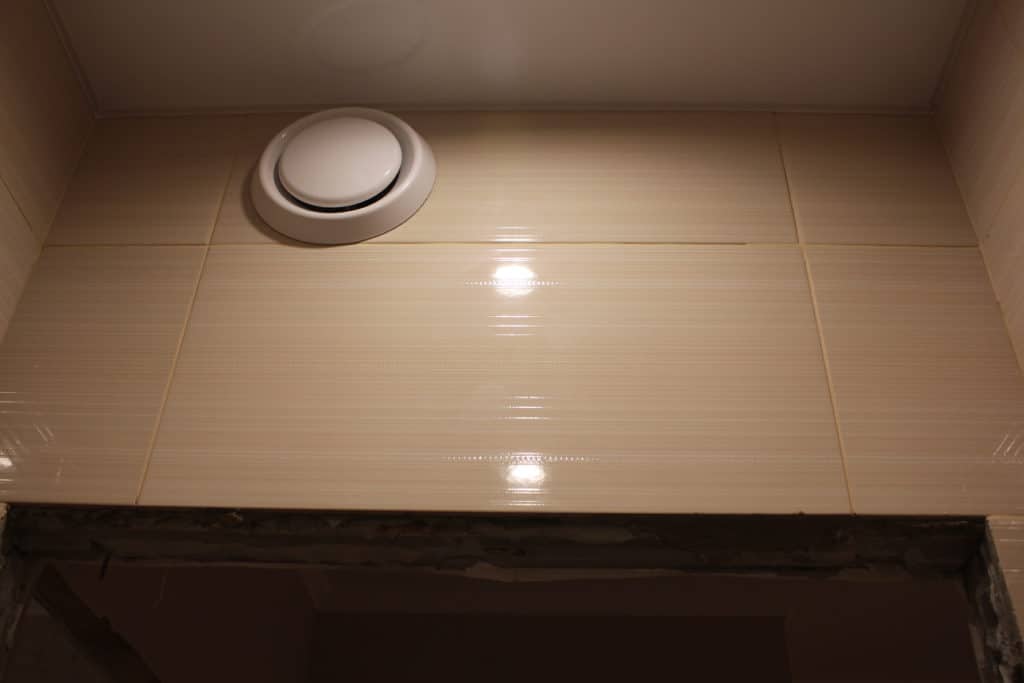

Монтаж

Установка анемостата не требует особых усилий. Крепление устройства проводится чаще в конструкции из гипсокартона или в подвесные потолки. Для правильного монтажа необходимо лишь соблюдать некоторые правила:

  1. В потолке или стене вырезается отверстие такого диаметра, чтобы в него с некоторым усилием входил монтажный фланец или корпус, если фланца нет. Не стоит забывать о распорных лапках.
  2. В вырезанное отверстие вставляется монтажный фланец и крепится к воздуховоду. Сам фланец можно прикрутить саморезами к несущей конструкции.
  3. Корпус анемостата вставляется в подготовленное место.
  4. Оборотом диска выставляется требуемый зазор.

Рекомендуем: Четыре тайны земельного участка: как проверить объект перед покупкой – Квадратный метр

При монтаже анемостата непосредственно на жесткий воздуховод, установленный открыто, он просто вставляется в трубу и настраивается. При необходимости можно укрепить его саморезами или монтажным скотчем.

Популярные производители и модели вентиляционных анемостатов

На рынке представлены приборы, выпускаемые разными изготовителями. Лучшие отзывы имеет продукция марки Vents. Не менее качественные модели предлагаются компаниями Systemair, Blauberg, Lessar, Dospel.

Vents

Компания предлагает такие линейки анемостатов:

  • универсальные с полимерным фланцем;
  • приточные;
  • комбинированные пластиковые;
  • приточные с установочным фланцем;
  • вытяжные стальные;
  • металлические универсальные.

Комбинированные модели производятся из АБС-пластика или полистирола. Они подходят для установки на потолок или стену. Приборы снабжены монтажным фланцем и ограничителем, помогающими быстро закреплять распределитель воздуха в канале. Приточные устройства снабжены регуляторами, делающими работу более качественной.


Анемостат Vents из нержавеющей стали.

Dospel

Польская компания выпускает вентиляционные системы и аксессуары.

Анемостаты представлены в 3 сериях:

  • ANM SV (приточные из металла);
  • ANM EV (стальные вытяжные);
  • AN (пластиковые приточные).

Устройства последнего типа имеют диаметры 10, 12,5 и 15 см. Створка открывается на 13, 16 или 21 мм. Вытяжные и приточные варианты производятся из нержавеющей стали с порошковым защитным покрытием. Минимальный диаметр равен 10 см, максимальный – 25.


Металлический анемостат Dospel ANM.

Blauberg

Фирма предлагает следующие серии анемостатов:

  1. VPR. Пластиковые приборы изготавливаются из устойчивых к ультрафиолетовому излучению материалов, содержащих антистатические присадки. Размеры устройств позволяют устанавливать их в каналы диаметром 8-20 см. Площадь отверстия достигает 0,009 кв. м.
  2. VSR. Потолочные и настенные обеспечивают плавное поступление воздуха. Специальный фланец облегчает процесс монтажа. При изготовлении устройств этой серии используется прочная нержавеющая сталь.
  3. VSR. Металлические анемостаты покрываются защитной полимерной оболочкой. Серия включает приборы диаметром от 10 до 20 см.
  4. VMBR. Устройства снабжаются клапанами с вращающейся центральной частью, обеспечивающей равномерное распределение потоков. Все приборы серии снабжаются удобным монтажным фланцем. Его закрепляют на потолке саморезами. Резиновое кольцо обеспечивает плотное прилегание анемостата к воздуховоду.


Blauberg VPR из прочного пластика.

Lessar

Компания имеет подразделения в Китае, Италии, Германии и других странах. Покупатели выбирают эту продукцию из-за низкой цены и хорошего качества. Ассортимент распределителей включает только вытяжные и приточные модели. Комбинированных приборов нет.

Анемостатам Lessar свойственны такие характеристики:

  • диаметр: от 10 до 20 см;
  • пропускная способность: 10-50 куб. м в час;
  • стоимость: от 400 до 1000 руб.

Приборы Lessar стоят в 2-3 раза дешевле выпускаемых другими фирмами аналогов.


Анемостаты Lessar изготовлены из стали и покрыты порошковой белой краской.

Systemair

Компания предлагает такие виды распределителей:

  1. Balance-E. Вытяжное устройство изготовлено из прочного полипропилена, устойчивого к нагреву до +100°C, воздействию кислот и щелочей. Максимальный зазор между тарелкой и цилиндром составляет 2 см. Предлагается 4 размерных варианта: 10, 12,5, 16 и 20 см.
  2. EFF (металлический универсальный). Работает как на приток, так и на выведение воздуха. Диаметр составляет 63-200 мм, запас хода – 28 мм.

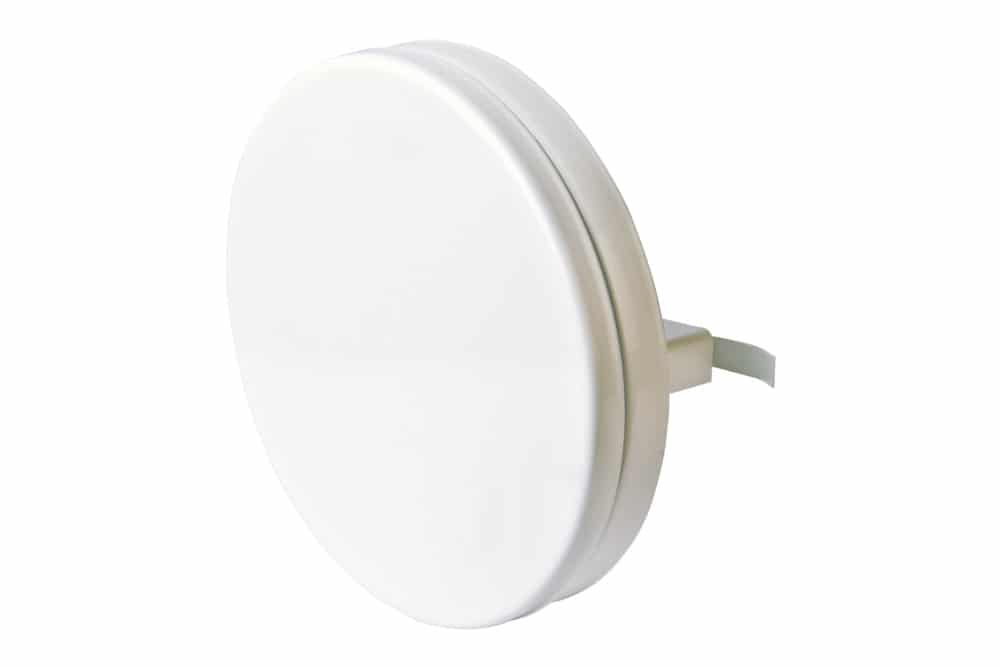

  3. Balance-S. Приточное приспособление изготавливается из белого пластика. Размерный ряд включает модели на 10, 12,5 и 16 см.
  4. TFF. Стальной анемостат состоит из конусообразного впускного клапана и плоской тарелки. Модель предлагается в размерах от 8 до 20 см.


Systemair Balance-S из белого пластика.

Основные производители анемостатов

На российском рынке есть три крупные компании, которые выпускают анемостаты. К ним относятся «Вентс», «Эра» и «СистемЕйр». Фирма «Вентс» была основана в 90-х годах 20 века. Под этой маркой выпускается оборудование для вентиляции и кондиционирования по всему миру.

Компания «Эра» выпускает вентиляционные решетки, диффузоры и анемостаты. Предприятие было основано в 1997 году. Продукция компании «Эра» реализуется в 85 регионах России.

Компания «СистемЕйр» начала свою деятельность в Швеции в 1974 году. На сегодняшний день организация включает в себя 56 компаний. Реализация вентиляционной продукции осуществляется в 45 странах мира, включая Россию.

Анемостаты фирмы «Вентс»

Модели анемостатов фирмы «Вентс»выпускаются в шести линиях в зависимости от их размеров и используемого материала:

  • А-ВР;
  • А-ПР;
  • А-ВРФ;
  • А-ПРФ;
  • АМ-ВРФ-Н;
  • АМ-ВРФ.

А-ВР включает в себя как пластиковые, так и металлические анемостаты. Это модели средней ценовой категории. Анемостаты линии А-ВР выпускаются диаметром от 8 до 20 см.

А-ПР – это линия приточных анемостатов. Выпускаются модели с двумя тарелками.

Модели А-ВРФ являются комбинированными устройствами. Они подойдут как для притока свежего воздуха в помещение, так и для вытягивания неприятных запахов. Под этой линейкой выпускают как небольшие, так и крупногабаритные анемостаты в 20 см диаметром.

А-ПРФ – это серия анемостатов приточного типа. Они подойдут для установки на широкое вентиляционное отверстие диаметром от 15 до 20 см.

Под линией АМ-ВРФ-Н выпускаются приточные модели различных размеров. Все они выполнены из нержавеющей стали.

Модели АМ-ВРФ встречаются как приточного, так и вытяжного типа. Диаметр анемостатов может быть от 10 до 20 см. Все модели выполнены из стали со специальным укрепляющим полимерным слоем.

Анемостат “Вентс” А 100 ВР

Анемостаты от фирмы «Эра»

Компания «Эра» выпускает несколько линий популярных моделей анемостатов: АПП, АПВП и АВП.

Модели приточного типа можно приобрести в линейке АПП. Это устройство с интересным дизайном в виде четырехугольника. Тарелка вогнута по направлению к вентиляционному отверстию.

АПВП – это комбинированные устройства приточно-вытяжного типа. Они включают в себя несколько дисков, внешний из которых имеет выпуклую форму. Выпускаются в нескольких диаметрах, распространены размеры с диаметром тарелки в 12,5 и 16 см.


Анемостат AN125 приточно-вытяжной “ЭРА” из белого пластика

Линия АВП представляет собой вытяжной тип анемостатов. Можно приобрести устройство в одном из трех размеров: с диаметром в 10, 12,5 или 16 см.

Анемостаты группы компаний «СистемЭйр»

«СистемЭйр» предлагает анемостаты из металла и пластика. Они могут быть как приточного/вытяжного типа, так и комбинированными.

Приточные анемостаты из пластика представлены линией BALANCE-S. Она включает в себя три модели устройств диаметром в 10, 12,5 и 16 см.

BALANCE-Е является линией вытяжных пластиковых анемостатов. Размерный ряд такой же, как и у приточной линии, кроме наличия большого устройства диаметром в 20 см.


Приточный анемостат «СистемЭйр»

Металлические приточные анемостаты являются одними из самых популярных в ассортименте «СистемЭйр». Размерный ряд устройств включает в себя небольшие модели диаметром в 8 см, а также нестандартные устройства для вентиляционного отверстия в 15 см. Дизайн также отличается от других торговых марок. Анемостаты BOR имеют сходство с выпуклой прямоугольной решеткой. А ELEGANT предлагает устройства в непривычном черном цвете.

Металлические вытяжные устройства выполнены в классическом дизайне и представлены в шести размерных рядах. Они подходят для вентиляционных отверстий крупного диаметра.

Комбинированные анемостаты представлены четырьмя моделями: OVE, OVR, OVX и VTK. Модель OVX выполнена в виде узкого прямоугольника. VTK является саморегулирующимся анемостатом более сложной конструкции, чем другие модели.

Анемостаты являются отличной альтернативой диффузорам и решеткам на вентиляционных отверстиях. Появляется возможность регулировки воздушного потока, что сделает воздух в помещении более комфортным.

Устройство и принцип действия

Конструкция анемостата достаточно проста. Корпус изделия представлен в виде укороченного отрезка трубы, внутри которого располагается распорка, удерживающая регулировочный винт. Перед винтом располагается монтажный фланец, имеющий форму плоского круга и похожий на тарелку. Фланец закреплён на винте, способен двигаться вдоль корпуса прибора и поворачиваться вокруг своей оси.

При повороте против часовой стрелки, «тарелка» выдвигается и увеличивает зазор для прохождения воздуха. При вращении в обратном направлении зазор уменьшается и количество входящих потоков сокращается. В способности регулировать объём входящего воздуха заключается главное отличие анемостатов от диффузоров, которые часто путают между собой. Кроме того, диффузоры могут иметь как круглую, так и квадратную форму, в то время как анемостаты выпускаются только в круглом исполнении.

Некоторые модели для приточной вентиляции оснащены не одной, а сразу двумя тарелками, одна из которых отличается вогнутой формой и большим диаметром. Вторая выполнена стандартно и находится внутри корпуса. Прибор такой конструкции способствует более равномерному распределению воздуха по помещению и устанавливается на воздуховоды мощных вентиляционных установок. Помимо традиционной комплектации, анемостат может быть оборудован фильтрационной системой, удерживающей пыль и мелкий механический мусор, находящийся в уличном воздухе. Модели выпускаются в широкой цветовой палитре и могут быть подобраны под любой цвет интерьера.

Диаметр анемостатов составляет 8-20 см, а максимальный ход тарелки внутри корпуса варьируется в зависимости от модели и может достигать 23 мм. Для производства приборов используют облегчённые материалы, такие как оцинкованная сталь, пластик, алюминий и дерево. Наиболее распространёнными являются пластиковые модели. Они отличаются высокой влагоустойчивостью, имеют маленький вес и не подвержены коррозийным процессам. К тому же пластик легко окрашивается в разные цвета и хорошо сочетается с разными интерьерами. Пластиковые модели легко устанавливать, они не гниют и не требуют особого ухода. К плюсам также относят низкую стоимость и широкую потребительскую доступность изделий. Главным минусом пластиковых моделей является невысокая прочность материала и невозможность использования моделей для отвода горячих потоков.

Металлические анемостаты отличаются высокой износоустойчивостью и долгим сроком эксплуатации: такое изделие быстрее надоест, чем сломается. Кроме того, модели обладают стильным дизайном и гармонично вписываются в современные и ультрасовременные интерьеры. Изделия из металла способны пропускать через себя горячие воздушные потоки, в связи с чем могут быть установлены в производственные цеха, бани и сауны. В помещения с повышенной влажностью рекомендуется устанавливать изделия из нержавеющей стали, а в системах дымоудаления использовать жаропрочные модели. К минусам металлических устройств относят высокую стоимость и большой вес.

Деревянные анемостаты встречаются не так часто, как пластиковые или металлические. Изделия органично сочетаются с интерьером бань и деревянных домов, и часто выступают в роли самостоятельного элемента дизайна. Однако полностью деревянных моделей не выпускают. Корпус и винт изготавливают из ластика или металла, а деревянной является лишь тарелка. Такое сочетание материалов позволяет использовать модели во влажных помещениях бань, не опасаясь их разбухания и вероятности гниения.

Управление заслонками анемостатов может выполняться как вручную, так и автоматически. Средняя стоимость пластиковых моделей составляет от 200 до 300 рублей, металлические обойдутся уже в 300-400, а за деревянные изделия придётся заплатить от пятисот до тысячи рублей.

Вентиляционные отверстия кровли

Для кровли вентиляционные отверстия также играют немаловажную роль. Они позволяют избавиться от нагретого воздуха летом и вывести пары воды в зимнее время. Предотвращается образование разрушающей изоляцию, штукатурку, деревянные элементы излишней влаги. Эффективный воздухообмен мансарды обеспечивается отдушинами на нижней стороне края кровли – софитах. При отсутствии софита отверстие для вентиляции обустраивают в доске, размещенной между крышей и стенкой.

Отдушины также выполняются на гребне крыши, поверхности фронтона, на скате. Обычно на софите, скате или гребне выполняется целый ряд отверстий. Общая их площадь должна соответствовать площади прямоугольника с длиной равной длине крыши и высотой:

  • один сантиметр для кровель с наклоном, превышающим пятнадцать градусов;
  • 2,5 см при меньшем угле наклона крыши;
  • 0,5 см при одностороннем наклоне кровли.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
