Вентиляция подвала в частном доме: оптимальные способы обустройства правильного воздухообмена

Особенности создания жилого микроклимата

Причин заняться устройством полноценной, правильно функционирующей системой вентилирования подвальных помещений множество. Они касаются как сохранения конструкции здания, так и обеспечения благоприятной для проживания атмосферы.

Застой воздушных масс, отсутствие проветривания приводят к тому, что грибок и плесень поражают все предметы, находящиеся в помещении – от вещей и продуктов до стен и фундамента.

Свежие сельскохозяйственные продукты, хранящиеся в погребе, требуют особых условий. Кроме определенной температуры и влажности важна и смена воздуха для предупреждения появления гнили или плесени

Для создания комфортного микроклимата в коттедже важно, чтобы и погреб, и чердак, и все остальные технические и жилые помещения были оборудованы системой вентиляции. Поэтому способы ее устройства продумываются еще при планировании, когда составляется проект дома

Среди наиболее рациональных приемов – обустройство приточно-вытяжных каналов, а также отверстий в стенах, обеспечивающих естественную смену воздуха.

Чтобы воздухообмен производился независимо от присутствия человека, а в подвале сохранялся комфортный микроклимат, применяют элементарные способы вентиляции – проделывают отдушины и организуют естественное проветривание

Если не брать в учет установку специального электрооборудования, то система вентиляции основана на общеизвестных законах физики: нагретый воздух поднимается вверх и через трубу покидает помещение, а холодный поступает внутрь, замещая его, через вторую трубу.

На этом принципе основана двухтрубная система воздухообмена.

Применяют и более простой вариант с одной трубой – когда свежий воздух поступает через отверстия в стене или фундаменте, а выходит через направленную вверх магистраль.

Одно из простых решений для обустройства вентиляции подвала. Схема простая, понятная и доступная, но проектированием ее необходимо заняться заранее, чтобы внедрить в процессе возведения стен и крыши

При устройстве любой системы с использованием вентиляционных труб важно, где организовывать забор воздуха и на какую высоту выводить каналы. Также производят расчет длины и диаметра труб, чтобы вентиляционная система работала с максимальным эффектом

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

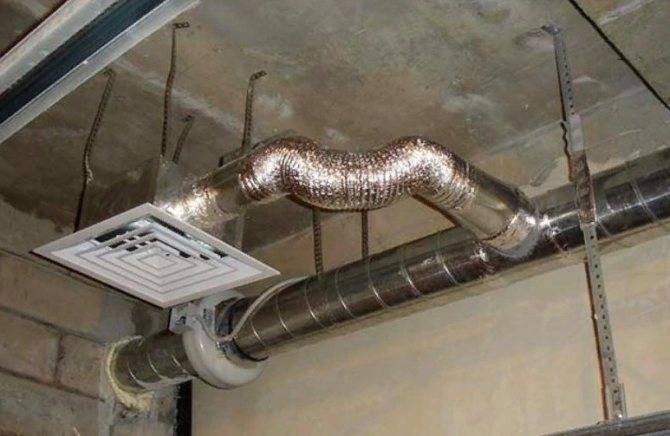

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Расчет вентиляции для погреба

Расчет для крупных хранилищ проводится в соответствии с СП 60.13330.2012 и СП 105.13330.2012. Определяются параметры систем, обеспечивающие благоприятный микроклимат для хранения разных видов овощей. В расчетах учитываются климатические условия, конструктивные решения элементов системы и экономическая эффективность. Для домашних подвалов использовать такую точную и сложную методику нет большой необходимости.

Самый простой вариант — рассчитать вентиляцию для погреба исходя из нормативной кратности воздухообмена. Согласно СНиП она составляет 4-6, то есть воздух за один час должен полностью заменяться от 4 до 6 раз.

Рассмотрим на примере погреба размером 3х3 м высотой 2 м. Объем помещения 3*3*2=18 м³. При рекомендуемой кратности 4 расход воздуха составит 18*4=72 м³/час. Средняя скорость движения воздушных масс в трубе при естественной вентиляции принимается равной 1 м/ч. Сечение подбирается по таблице:

Для расчета принудительной вентиляции скорость движения воздуха в воздуховоде принимается 3-5 м/ч. Выбираем по таблице сечение воздуховода для нашего расхода. Видим, что для наших данных достаточно трубы диаметром 100 мм. Вентилятор подбирается исходя из требуемого объема воздухообмена и размеров канала, куда прибор будет устанавливаться.

Зачем нужна вентиляция?

Подвальное помещение частного дома может использоваться для хранения инструментов, запасов овощей и фруктов, служить котельной, сауной, бильярдной, спортзалом гаражом для автомобиля, кладовой для самых разнообразных предметов быта, которыми владельцы дома не хотят загромождать комнаты

С какой бы целью оно не использовалось, крайне важно, чтобы в нем не было сырости, и была обеспечена свободная циркуляция воздуха

Причины, по которым вентиляция подвала дома с цокольным этажом необходима:

• Борьба с сыростью, плесенью и грибками, особенно в деревянных домах.
• Создание оптимального микроклимата не только в цокольном помещении, но и во всем доме.
• Повышение прочности и комфортности жилого здания.
• Отсутствие запаха «залеженности» у вещей и предметов, хранящихся в подвале.
• Продление сроков хранения овощей и фруктов, домашней консервации.

Вентиляция в общественных помещениях подвального типа

Если вам нужно смонтировать своими руками вентиляцию в общественном подвале, то, вне зависимости от ее типа, делается это точно так же, как в погребе, подвале частного дома или в гараже.

Для ее построения также нужны две трубы для выхода и поступления воздуха, рассчитанные на выход и вход воздушных масс большого объема за минимальный промежуток времени. Они должны идти вдоль несущей стены или внутри ее: для организации естественного воздухообмена следует позаботиться о расположении труб на разной высоте, а для искусственного – установить вентиляторы в трубах.

https://youtube.com/watch?v=oOAgt8umeFI

Вентиляция может устанавливаться в подвалы для того, чтобы обеспечить просушку продуктов, для хранения фруктов и овощей или просто для обеспечения доступа свежего воздуха в подвальное помещение, если вы оборудуете там спортзал или мастерскую. Необходимо соблюдать правила монтажа системы, использовать только качественные материалы и регулярно проверять работоспособность вентиляции, тогда она прослужит вам максимально долго.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

https://youtube.com/watch?v=hCtjCNuCjVU

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Виды систем вентиляции

Вентиляция в цоколе дома из клееного бруса, кирпича, пеноблоков или других стройматериалов, проект которого подразумевает наличие такого помещения, может быть смонтирована тремя способами:

• Естественным;
• Принудительным;
• Приточно-вытяжным.

Естественная вентиляционная система

Это самый простой способ воздухообмена. Его основные преимущества:

• небольшая стоимость (потребуется лишь купить немногочисленные монтажные материалы);
• возможность обустройства, как на этапе строительства здания, так и после завершения строительных работ;
• простой монтаж, который легко провести своими руками.

Монтаж естественного воздухообмена

Для установки потребуется две трубы из ПВХ 12*12 сантиметра или одна труба сечением в 15 сантиметров, в которой делается два канала.

Для максимальной эффективности нужно расположить каналы как можно выше. Закрепив их под потолком цоколя, закройте внешние выводы от насекомых и попадания осадков. Для этого нужно надеть на трубы сетку и сделать над выходом козырек от снега и дождя.

Сечение труб, отвечающих за подачу воздуха должно быть одинаковым. Допускается небольшая разница в пользу вытяжной шахты.

Естественный воздухообмен подвала одноэтажного дома отлично работает в помещениях с небольшой площадью. Для площади большого размера этого недостаточно.

Принудительная система воздухообмена

Если площадь цокольного помещения превышает 40 квадратных метров, необходима принудительная циркуляция воздуха. Нагнетание воздушных потоков не зависит от температуры снаружи. Перемещение воздушных масс предотвращает образование сырости, грибка и плесени. Такая система также позволяет равномерно прогревать воздух в подвале, делая его пригодным для самых разных целей: от хранения вещей, до функционального использования.

Минусы принудительного воздухообмена:

• более высокая в сравнении с другими методами стоимость;
• более сложный монтаж;
• необходимость в периодическом обслуживании,
• зависимость от электроэнергии в доме. Без подключения к электросети она не будет работать.

Способы монтажа принудительной вентиляции

• Установка электрических вентиляторов. Монтируется два вентилятора: один в приточном воздуховоде, второй в вытяжном. Вентиляторы могут работать на разной мощности, нагнетая воздух с разной интенсивностью.
• Монтаж дефлекторов или ветряных устройств, улучшающих нагнетание воздуха. Этот тип оборудования улучшает циркуляцию воздуха, облегчая задачу вентиляторам.

Приточно-вытяжная вентиляция

Ее работа строится на использовании приточного и вытяжного воздуховодов. Приточный воздуховод монтируется на высоте полуметров от пола помещения. Верхний край — выше уровня почвы на один метр.

Вытяжная труба крепится на уровне 1.5 метра от пола. Верхний край ее выходит за конек крыши не меньше чем на 0.5 метра.

Тяга в воздуховодах образуется за счет разницы температуры. По приточной шахте воздух опускается в подвал, а по вытяжной поднимается на улицу.

Монтаж

Трубы для приточно-вытяжной циркуляции воздуха располагаются в противоположных сторонах помещения, иначе неизбежно образование застойных зон, которых смена воздушных слоев не касается.

Для контроля интенсивности проветривания желательно установить несколько заслонок в воздуховодах.

Для установки такой системы понадобятся пластиковые трубы сечением 10-15 сантиметров. Если помещение большое нужно монтировать каналы большего диаметра. Изготовить вентиляционные ходы можно и из деревянных досок. Этот вариант более трудоемкий, но такая шахта органично смотрится в интерьере деревянного дома. На ее стенках не образуется конденсат.

На верхние концы труб обязательно установить колпаки, препятствующие попаданию осадков и мусора от растущих возле дома деревьев.

3 Рекомендации по устройству вентиляции погреба

Правильная вентиляция погреба предполагает тщательную подготовку, разработку проектировочной документации и изучение рекомендаций по монтажным работам:

• Систему воздухообмена для подвального помещения закладывают на этапе строительства самого объекта. Такой подход упрощает подвод каналов к стенам, где в последующем будут размещаться элементы вентиляционной системы. Место расположение труб должно обозначаться в проектной документации.
• Трубы для подвода и отвода воздуха должны быть одинакового диаметра, что позволит обеспечить равномерность циркуляции кислорода по периметру комнаты. Если речь идёт об уже готовом подвале, где необходимо оперативно избавиться от сырого воздуха, допускается применение вытяжной трубы несколько большего диаметра. Обратный порядок невозможен, поскольку существует высокий риск задержания кислорода, загазованности погреба.
• Трубы вентиляционной системы принято располагать в противоположных углах комнаты. Свежему потоку требуется некоторое время для прохождения всего помещения и последующего вывода на улицу.
• Отверстие воздуховода делается под потолком, поскольку тёплые массы устремляются вверх, что в свою очередь обеспечить помещение постоянно чистым кислородом.
• Специалисты настоятельно рекомендуют устанавливать вытяжную трубу на 1.6 м выше конька погреба, что необходимо для образования достаточной тяги. Что касается самих труб, то наиболее подходящий вариант – канализационные пластиковые решения.
• Если объект размещается под гаражом или жилым домом, общее количество поворотов системы воздуховодов сводят к минимуму. Идеальный вариант – абсолютно ровная и прямая труба одного и того же диаметра на всей длине.
• Со стороны улицы основание приточной трубы располагают несколько выше уровня земли. Отводной канал в обязательном порядке прикрывают защитной решеткой, дабы в систему не попадал мелкий мусор, птицы и животные.
• Установленные в строго вертикальном положении трубы требуют защиты от осадков. Самый простой способ – металлический зонт, а вот более сложный, но на порядок функциональнее – дефлектор.

В любом случае, труба, расположенная снаружи должна в обязательном порядке утепляться, что поможет избежать образования конденсата на стенках воздуховода в холодную пору.

Принцип создания естественной вентиляции подвала

Несмотря на то, что изначально кажется, что создать систему вентиляции очень сложно, тем не менее, это простая задача. Для этого необходимо выполнить несколько несложных действий:

Для начала нужно тщательно измерять площадь помещения, и если она менее 50 квадратов, то можно смело приступать к проведению вентиляции естественного типа.

Самым оптимальным вариантом будет создать план еще на начальном этапе. Но если этого не было сделано, то не стоит мучиться вопросом, как сделать вентиляцию в подвале, поскольку схему можно создать и сейчас. Единственное, что нужно сделать – чтобы трубы были расположены на противоположных углах друг от друга и имели подходящий диаметр.

Вытяжную трубу следует размещать практически наравне с потолком, при этом второй ее конец должен находиться не менее 40-50 см от конька крыши.
Приточная система же тянется практически до пола, при этом, не доходя до него сантиметров 30-50. Второй ее конец выводится на боковую стенку здания на уровне не боле 40-50 см от уровня земли

Если делается вентиляция в гараже с подвалом, то в этом случае приточную трубу можно вывести вровень с полом гаража.
Очень важно правильно подобрать диаметр труб, как известно, естественная вытяжка напрямую зависит от природных факторов. Таким образом, минимальный диаметр труб должен быть не менее 12 см, но при этом следует помнить о том, что чем больше будет этот диаметр, тем меньше будет зависимость от природных факторов.
Когда все части будут уже уложены и закреплены на свои места, следует позаботиться о концах труб, которые выходят на улицу

В этом случае необходимо установить специальные приспособления, которые предотвращают попадание дождя, снега и мусора в погреб.

Подвальная вентиляция

На этом этапе естественная вентиляция подвала своими руками может считаться законченной.

Виды систем вентиляции погреба

Разработано несколько методов обустройства системы вентилирования в погребе: возможна установка готовых вентиляторов или можно организовать воздухообмен собственными силами.

Самодельная вентиляция в подвале применяется в бытовых условиях, а вот вентиляторы фабричного производства устанавливаются в больших хранилищах.

Вентиляция в частном доме или крупном хранилище бывает двух видов:

• принудительная система – заключается в монтаже вентиляторов. Они используются для обеспечения циркуляции воздуха в помещениях большого размера;
• при естественном типе вентилирования воздухообмен происходит без помощи приборов. Хозяева подвала могут только изредка включать  вентиляторы, чтобы просушить помещение.

Как работает система вентиляции, рассмотрим далее.

Особенности естественной циркуляции воздуха

Правильная и неправильная система естественной вентиляции погреба

Естественная вентиляция погреба обеспечивается благодаря разности температур в самом помещении и за его пределами. Возникают процессы, при которых свежий воздух снаружи начинает двигаться по трубам, вытесняя застоявшийся влажный воздух из погреба.

Основными элементами естественной вентиляции погреба являются:

• Приточная магистраль, имеющая на входе специальную защитную сетку.
• Вытяжной короб, предназначенный для выведения воздуха из подвала, и имеющий на выходе козырек, а в самом подвале – приспособление для накопления сконденсированной влаги.
• Продухи в области цоколя для обеспечения воздухообмена.
• Данная система вентилирования является довольно простой, но имеет некоторые недостатки. Во-первых, она не может обеспечить достаточно эффективную циркуляцию воздушных потоков. Во-вторых, интенсивность движения воздуха во многом зависит от погодных условий.

Способ монтажа будущей системы вентиляции нужно продумать на этапе его проектирования, чтобы не возникло непредвиденных осложнений. После проведения всех расчетов высчитывают пропускную способность магистралей с учетом параметров подвала.

Вытяжной короб уместнее всего установить в потолке, а выходное отверстие магистрали должно находиться на высоте как минимум 0,6 м от крыши сооружения.

Системы принудительного воздухообмена

Вытяжка в погребе с принудительной подачей воздуха предполагает использование вспомогательных вытяжных вентиляторов. Такие устройства могут оборудоваться фильтрами, нагревателями и регуляторами температуры.

Принудительная вентиляция в погребе включает следующие основные элементы:

• магистрали для транспортировки воздушных потоков;
• специальная установка, которая служит для нагнетания воздуха и позволяет контролировать скорость воздухообмена;
• датчики контроля температуры во время работы системы вентилирования;
• вентиляционные выходы;
• воздухозаборники;
• диффузоры;
• тройники.

У приточно-вытяжной системы вентилирования принудительного типа есть следующие преимущества:

• стабильная работа при любых погодных условиях;
• автоматика, позволяющая контролировать температуру и интенсивность воздушных потоков;
• возможность эксплуатации в больших по площади помещениях.

Такие системы не слишком востребованы, поскольку требуют существенных затрат на установку специального оборудования. К тому же их монтаж довольно сложен для непрофессионалов.

Монтаж системы принудительной вентиляции необходимо выполнять в соответствии с заранее разработанным планом. Вместе с тем нужно будет произвести расчет интенсивности воздухообмена и цикличности включения/отключения вентиляции.

Регулировка системы в зимний период

Проникновение морозного воздуха в погреб приводит к снижению температуры ниже 0 градусов. Аналогичные значения негативно сказываются на сохранности свежих продуктов и консервации. Поддержание оптимальной температуры +2+6 градусов и недопущения ее снижения — важная задача, решить которую возможно с помощью вентиляции. Однако, если погреб перемерзает из-за недостаточной теплоизоляции, решить проблему путем ограничения поступающего воздуха не получится. Повысить температуру внутри погреба возможно за счет снижения интенсивности циркуляции. Для этого на вводе устанавливаются специальные заглушки, позволяющие регулировать потоки поступающего воздуха либо вовсе ограничить их.

Перемерзание трубы зимой

Выводы и полезное видео по теме

Видео #1. Как предусмотреть все нюансы при устройстве котельной:

Видео #2. Подробнее об установке естественной вентиляции:

https://youtube.com/watch?v=LqBV3Ih5-yM%2520

Видео #3. Обзор коаксиального дымохода:

Принципы устройства вентиляции котельной для газового оборудования похожи на оснащение воздуховодами других помещений, поэтому для опытных мастеров большая часть работ вполне доступна и осуществима.

Наиболее сложный этап касается проектирования и расчетов – чтобы не наделать ошибок, рекомендуем обратиться к инженерам-теплотехникам или квалифицированным монтажникам-газовикам.
