Как устроена вытяжка в гараже: популярные схемы и технология правильного обустройства

Особенности обустройства вентиляции в гараже

Пол в покрасочной камере, также необходимое звено в вентиляционной установке.

Поднять пол нужно на 20 сантиметров выше уровня земли. Этого расстояния хватит для вытяжки, для того, чтобы встроить в пол, вытяжной вентилятор.

Трубчатый электронагреватель (ТЭН) — это нагревательное устройство, в виде трубки из металла, которая заполнена теплопроводящими изоляторами.

В середине трубки расположена нихромовая нить, образующая противодействие, которое требуется для передачи нужной мощности на поверхностный слой нагревателя.

Виды тэнов:

  • двухконцовые;
  • одноконцовые.

При устройстве вентиляции в камере, следует решить проблему сушки машин после окрашивания. Предпочтительно использовать инфракрасные лампы, с их помощью покрашенная поверхность быстро высыхает, без потока воздуха, благодаря чему, процесс окраски становится проще. А от сушки машин обычным воздухом, рекомендуется отказаться.

Если же в покрасочной камере имеются инфракрасные лампы, а вытяжки нет, то это неправильно. В покрасочной камере обязана быть и ультрафиолетовая лампа, и вытяжка для покраски. Хорошо сконструированная система вентиляции понадобится не только для просушки авто, а также для самой процедуры окрашивания.

Стоит подумать и проанализировать, с какой целью создается покрасочная камера и возможно ли вложить кругленькую денежную сумму в данную конструкцию. Преимущество в том, что профессионально выполненная камера для окрашивания — принесет денежный доход, по той причине, что можно самостоятельно красить машины либо выгодно продать или сдать в аренду помещение.

Выбор технологического оборудования, материалов и комплектующих деталей

Прежде чем монтировать систему для организации циркуляции воздуха, надо разобраться с тем, что для этого понадобится и провести необходимые расчеты.

Важной деталью вентиляции являются воздуховоды, изготавливаемые из пластиковых труб. Некоторые для экономии финансовых средств используют вместо них канализационные трубы, однако они не очень качественные, и поэтому некоторые строители не советуют монтировать их в систему вентилирования

Также необходимо задуматься о покупке вентилятора, который будет использоваться для выведения воздуха. Средняя стоимость такого устройства составляет 4000-5000 рублей.

Закончив с выбором оборудования, приступают к подбору инструментов для выполнения работы. При монтировании вентиляции понадобятся такие инструменты:

  • болгарка для обрезки труб;
  • перфоратор, при помощи которого будут сверлиться отверстия;
  • уровень;
  • болты и шурупы для закрепления элементов.

Принудительная вентиляция

Схема принудительной вентиляции погреба и гаража

Принудительно свежий воздух можно подать в помещение при помощи двух методов:

  • приточная вентиляция – требует установки фильтров, обычного вентилятора средней мощности и, по необходимости, калорифера для нагрева, поступающего с улицы воздуха;
  • вытяжная вентиляция – на вытяжку устанавливают канальный или обычный вытяжной вентилятор.

Схема установки канального вентилятора

Какой вентилятор выгодней по стоимости и долговечности:

круглый или квадратный канальный вентилятор на вытяжку устанавливается в трубу вентиляционной системы. Работает тихо, если правильно сбалансировать вентилятор при монтаже, то проработает он долго. Преимущество канальных вентиляторов – в корпусе установлен электродвигатель, такая коробка легко врезается в любую трубу; осевой вентилятор – монтируется в стену. Стоимость осевого вентилятора, в зависимости от мощности и возможности регулировки скорости вращения – от 3 до 9 тысяч рублей

Приобретая осевой вентилятор, обращайте внимание на диапазон температур эксплуатации оборудования

Принудительная вентиляция гаража требует расхода электроэнергии, но идеальна для хорошего воздухообмена при частых ремонтных работах. Поэтому для частных металлических гаражных боксов лучшее решение – комбинация принудительной и естественной вентиляции.

Подготовка чертежей

Вентиляционной системой необходимо снабжать одно- и двухэтажные гаражные помещения, как и помещения жилые вне зависимости от наличия либо отсутствия в нем системы отопления с учетом равномерного вентилирования всех объемов.

Чтобы вентиляционные системы работали стабильно с расчетной производительностью, на стадии проектирования рассчитывают воздуховоды на пропускную способность и диаметр канала. Собственно, воздуховоды – это каналы, по которым проходит воздух. Они широко применяются в самых разных устройствах как в бытовой, так и в индустриально-технологической сфере, производстве химических препаратов и лекарств, на других промышленных предприятиях.

Рассчитать объем вентиляционной системы гаража довольно просто.

Главная цифра – это количество смен гаражных объемов воздуха на объем притока воздуха снаружи (кратность). Если их число равно 6-10 объёмам и известен общий объем гаражного бокса, надо высчитать расход воздуха в час: L=nхVг

Где:

L – потребление в час, м3/ч;

n – норматив смен объемов воздуха в гараже;

Vг – полный объем воздуха в боксе, м3.

Для определения объема гаража необходимо умножить ширину на длину и высоту по внутренним размерам бокса.

Например, гараж 4 на 6 и на 2,7 м по формуле Vг=4х6х2,7=64,8 м3. Если требуется количество смен гаражных объемов воздуха на объем притока воздуха снаружи, равное семи сменам в час, то этому боксу нужно L=7х64,8=453,6 м3. Соответственно, расход и скорость воздуха можно установить по этой диаграмме:

Чтобы подобрать сечение приточных и вытяжных воздуховодов, L округляем, увеличивая до числа, кратного 5. Соответственно, наше расчетное число увеличивается до 455 м3, так как оно кратно 5: 455: 5=91. Сопоставляя его с диаграммой и зная, что скорость воздуха в воздуховодах при применении вентиляции естественного типа равна приблизительно 0,5-1 м/с, для вышеуказанных объемов будут нужны каналы круглого сечения с диаметром более 500 мм или воздуховоды с другим сечением более 450х500 мм с изгибами или без.

Если принято решение улучшить приток воздуха, это можно достигнуть установкой воздухозаборника из решетки или сетки вместо трубы со сплошной стенкой. Диаметр его должен быть больше в 2-3 раза, чем у вытяжки. Это даст значительное улучшение вентилирования, но будет высока вероятность значительного промерзания гаража в холодное время года. Чтобы избежать этого, надо на приточку и вытяжку установить заслонки, которые при необходимости уменьшат проходимость воздуха.

Всегда следите, чтобы вытяжка не оказалась большей по сечению, чем воздухозаборник приточки, так как может произойти так называемое опрокидывание тяги, или обратная тяга. По этой причине, если вы частично блокируете приточный воздуховод, обязательно уменьшайте и диаметр вытяжки.

В случае изготовления системы вентилирования смотровой ямы или погреба для подземных помещений необходимы отдельные трубы на приток воздуха и еще одна, проходящая вертикально – для вытяжки. Вытяжные воздуховоды необходимо изолировать от основного помещения гаража – воздух в них не должен контактировать с основным объёмом воздушных масс внутри бокса.

Объем приточной воздушной массы обязан быть не менее 180 м3/ч при температуре внутри гаража не ниже 5°С выше нуля. Периодичность полного воздухообмена – 6-10 раз в сутки.

Функциональная схема воздуховодов составляется при создании проекта помещения, так как установка вентиляционной системы в уже готовом гараже повлечет за собой большое количество затруднений. Схема должна содержать места расположения вентиляционных отверстий, их количество. Также она должна предусматривать габариты гаража, прохождение трубопроводов и воздуховодов над и под поверхностью земли/пола, количество объемов циркулирующего воздуха.

Расчет диаметров вентиляционных отверстий выполняется следующим образом.

  • При диаметре трубки 15 мм = 1 м2. Соответственно, для бокса на 10 м2 потребуются 150-мм трубки.
  • При сумме всех вентиляционных отверстий, равной 0,3% всей площади гаража. Эта формула используется для схемы одного канала при механическом типе вентиляции.

Существует разница между российскими и зарубежными строительными нормами. Если российские нормативные документы устанавливают норму забора воздуха снаружи для гаража с одним легковым автомобилем в 180 м3/ч, то в зарубежных нормах этот показатель увеличен на 100%.

Кроме расчета нужной производительности воздухообмена, воздуховоды рассчитывают на потери напора и на жесткость. Такие расчеты удобны по причине использования для вентиляции в гаражах гибких воздуховодов из различного пластика, менее прочных и жестких в сравнении с металлоконструкциями, которые используются в большинстве случаев.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

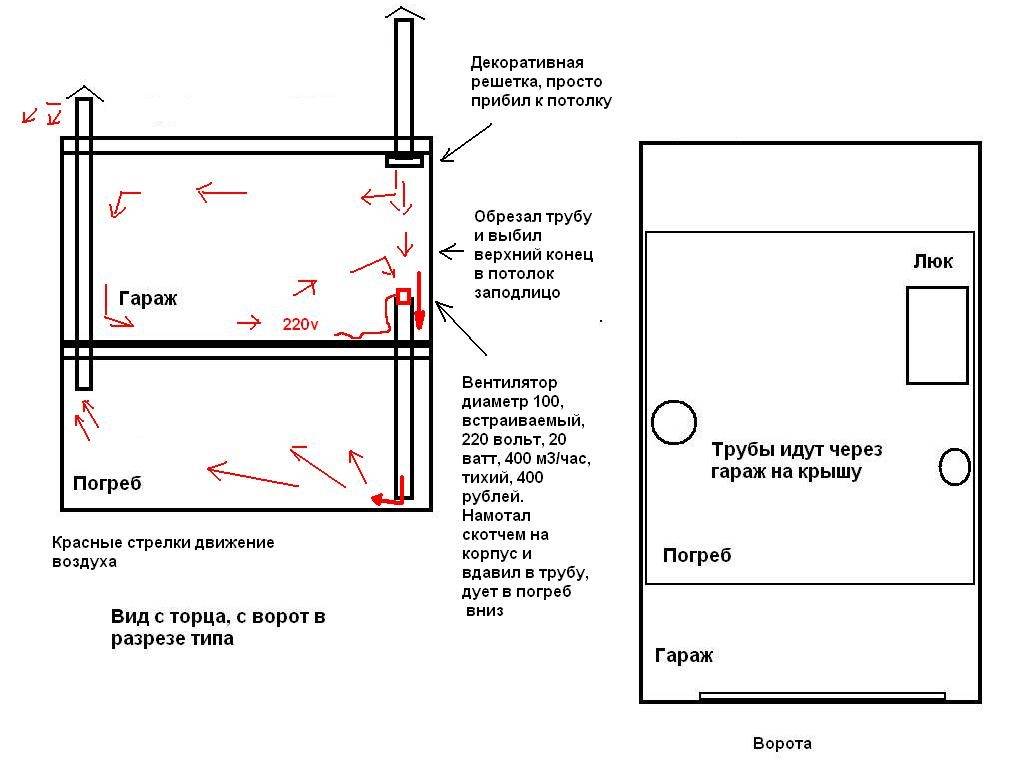

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с подвижным рукавом из гофрированной трубы:

Монтаж принудительной вентиляции в гараже

При обустройстве принудительной вентиляции надо не только соблюсти правила аэродинамики и правильно проделать приточные и отточные отверстия, но корректно установить оборудование. Как правило, в гараже не прячут систему труб, поэтому разместить её надо так, чтобы она не мешала посетителям. На рынке представлено большое количество вариантов принудительной вентиляции для гаража различного ценового диапазона. Некоторые уже оснащены электрическим подогревом воздуха. Если вы хотите сократить расходы и выбрать бюджетный вариант, можно оснастить систему водяным калорифером или рекуператором— прибором, подогревающим входящий поток воздуха и передающим часть тепла выходящему.

Монтаж принудительной вентиляции состоит из 3 этапов:

  • Прорубка приточных и отточных каналов;
  • Установка труб и заделка стыков герметиком;
  • Монтаж осевых вентиляторов на трубу притока и вытяжки.

Наибольшей популярностью пользуются два типа приточно-вытяжных вентиляций. Модульная система состоит из отдельных блоков и координируется датчиками. Моноблоки имеют конструкцию рекуператора (труба в трубе), в котором приточный канал расположен между стенками. Использование моноблочного варианта снижает количество узлов инженерных систем.

Смотровая яма или погреб также нуждаются в вентиляции. В большинстве случаев вентиляция подвала в гараже представляет собой систему естественного воздухообмена, в которой используются трубы 10-20 м. в диаметре.

Трубы следует устанавливать на максимально далеком расстоянии друг от друга. Если есть возможность, край трубы вытяжки желательно оснастить дефлектором или вентиляционной турбиной. Это поспособствует появлению разреженных воздушных масс и значительно увеличит эффективность системы. Вытяжную трубу надо обязательно утеплить и установить на расстоянии не меньше 30 см от самой высотной части кровли гаража.

Вместо вентилятора разрешается использовать диффузор-флюгер или дефлектор. Некоторые устанавливают лампочку накаливания, которая нагревает окружающую среду и увеличивает эффективность вентиляции в погребе или смотровой яме гаража.

Важность воздухообмена в погребе гаража

Вытяжка в погребе гаража играет важную роль в самом строении. Ее наличие позволяет решить большое количество проблем, связанных с хранением продуктов питания и целостностью постройки

Без этого важного элемента, в подвале повышается влажность

Скапливаясь, она образовывает конденсат. Наличие капелек воды на стенках и мебели вредит их целостности. Деревянные элементы начинают гнить, а все поверхности плесневеть. Хранение продуктов питания в таких условиях, категорически запрещено. Влага, попавшая на овощи или фрукты, способна быстро вывести из пригодности к употреблению все ваши запасы.

Все эти проблемы являются причиной разницы температур в погребе и снаружи него. Летом там прохладнее, а зимой теплее. В холодные времена года, тепло в подвальном помещении сохраняется дольше, хотя в самом гараже температура значительно ниже. Потоки теплого влажного воздуха поднимаются, и конденсат начинает образовываться на всей площади строения. Если в гараже стоит автомобиль, то его необходимо срочно вывести оттуда.

Влажное непроветриваемое помещение становится эпицентром развития вредных химических процессов. Кузов автомобиля подвергается коррозии, а если конструкция гаража выполнена из металла, то страдает и сама постройка. Ко всем негативным действиям влаги добавляются испарения горюче-смазочных материалов, если таковые имеются в строении. Они ядовиты и хранение продуктов питания в таких условиях невозможно.

Во избежание всех этих проблем, необходимо правильно выполнить систему вентиляции. Она должна обеспечивать вывод вредного влажного воздуха за пределы гаража, а на его место впускать потоки свежего, нового. Вентиляция в гараже может быть как естественной, так и принудительной.

Обустройство естественной системы вентиляции

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении.

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

  • Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
  • Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

Итак, как правильно сделать вентиляцию в подвале, технология:

  • Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
  • Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
  • Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
  • Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
  • Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
  • Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
  • Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
  • Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
  • Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
  • При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

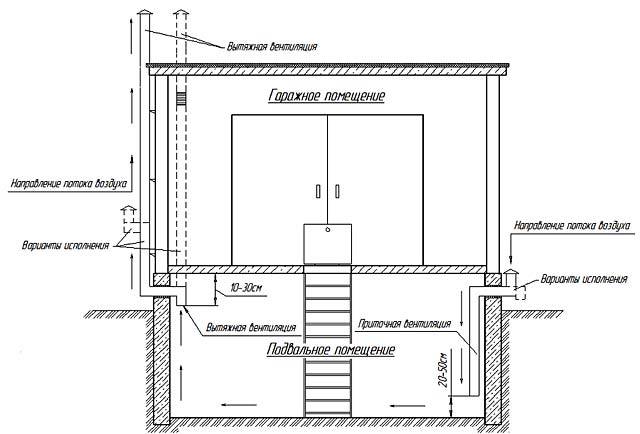

Монтаж естественной вентиляции в гараже и его подвале

Если у вас возник вопрос, как правильно сделать вытяжку в подвале своими руками, то ответ на него находится здесь. Естественная вентиляция, является эффективным методом борьбы с влагой в погребе. Ее простое и не дорогостоящее устройство не требует особых усилий при монтаже. Такая система вентиляции основана на работе двух труб. Одна выполняет функцию подачи свежего потока воздуха, другая – удаляет старый и влажный за пределы строения.

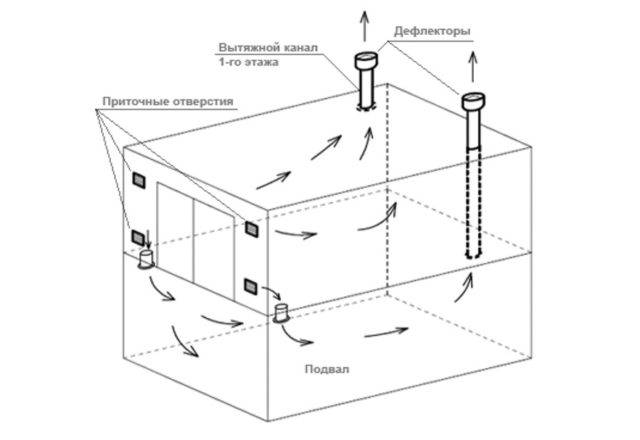

Схема естественной вентиляции в гараже с подвалом

Единственное знание, которое необходимо при установке естественной системы вентиляции – это закон циркуляции воздуха. Это правило относится к простейшим законам физики. Решив установить такой тип вентиляции, необходимо знать о некоторых нюансах, которые могут вам понадобиться как при установке, так и в ее эксплуатации:

  1. Вытяжной трубы, расположение внутри гаража, должно быть на расстоянии 160–200 см от пола. А ее выход — не менее 30 см над поверхностью крыши постройки.
  2. Приточная труба устанавливается на противоположной стороне от вытяжной, учитывая расстояние от пола 40–50 см. Такое расположение труб даст максимальный эффект в пользовании приточно-вытяжной вентиляции.
  3. Для предотвращения попадания мусора и птиц в трубы, на их наружную часть устанавливают специальные сетки. От дождя помогут специальные колпаки.
  4. Альтернативой приточной трубе служит отверстие в стене гаража, закрытое специальной решеткой.
  5. Установка задвижек позволит регулировать подачу свежего воздуха в помещение гаража. Особенно это будет полезным в зимний период, когда потоки холодного воздуха являются причиной порчи продуктов питания.

Материал для приточного и вытяжного элемента не столь важен. Для монтирования вентиляции подойдут трубы из асбестоцемента или пластика. Металлические трубы применяют редко, из-за их плохой стойкости к коррозии. К достоинствам такого вида вытяжки относят: бесшумность работы, низкую стоимость и легкость в установке. Недостатки также присутствуют. К таковым относят, нестабильную работу устройства и плохую систему фильтрации.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

  1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
  2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

    Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

  3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

  1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
  2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
  3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Устройство приточной трубы

Правильное расположение трубы — близко, но не вплотную к стенке погреба. Конец канала будет примерно в 20 – 50 сантиметрах от пола. Конец трубы необходимо вывести сквозь фундаментный блок гаража наружу. Чтобы защитить помещение от проникновения грызунов и прочих вредителей, на выходное отверстие вентиляции необходимо установить мелкоячеистую сетку. Располагаться выход должен чуть выше фундаментных блоков, немного дальше основных стен строения. Таким образом, можно получить оптимальный приток свежего воздуха в погреб. Такая схема используется при организации принудительной и естественной вентиляции.

Важные советы при монтаже приточной вентиляции:

  • Забор воздуха должен происходить вне стен гаража и другого помещения, желательно подальше от ворот, чтобы при въезде в трубу не попадали выхлопные газы. Можно продумать вариант, чтобы приточная труба располагалась дальше от стен гаража, но нужно продумать размещение без изгибов и прямых углов.
  • Можно сделать такой вентиляционный канал еще на этапе постройки погреба. Для этого в стене ограничивается место в кирпичной кладке, габаритами примерно в половину кирпича. Кладка должная быть выполнена по всем правилам, с использованием такого же раствора, но внизу иметь достаточно большое отверстие, конец которого будет выведен на улицу сквозь блок гаража.
  • Отверстие в кладке стены или труба должна находиться не менее чем в 25 сантиметрах от стен гаража. Таким образом, обеспечивается нормальный воздухообмен.
  • Диаметр трубы также имеет значение. Слишком маленькая не будет обеспечивать нормальный приток воздуха, а большой диаметр сделает эксплуатацию неэффективной за счет теплопотерь. Расчет можно взять следующий: на каждый кубический метр помещения должно приходится не менее 15 мм трубы. Нехитрые подсчеты позволят получить более – менее правильный размер сечения. Те же правила относятся и к расчету вытяжной трубы, поэтому лучше, чтобы они были одинаковые. Это дополнительно поможет правильно организовать воздухообмен без лишних проблем.
  • Для зимнего времени необходимо предусмотреть утепление наружной части трубы. Для этих целей можно использовать любой утеплительный материала, вплоть до ветоши. При регулярном замерзании, можно продумать систему быстрой разморозки, например, заизолировать конец негорючими материалами и развести под ним костер.
  • С внутренней части приточной вентиляции нужно предусмотреть заслонку, предохраняющую промерзание продуктов при отрицательной температуре наружного воздуха. Желательно не закрывать полностью отверстие, даже при сильном морозе свежий воздух должен попадать внутрь погреба.
  • Чтобы в зимнее время не допустить закрытие отверстия снегом, нужно периодически очищать территорию или использовать больших размеров короб из фанеры. Он обеспечит необходимую защиту, к тому же воздух будет не такой холодный по сравнению с другим вариантом.

В качестве подходящего материала для монтажа приточной трубы можно использовать пластиковый вариант. Сечение трубы должно быть от 8 сантиметров, в зависимости от размеров погреба можно взять и больше. Пластиковые трубы себя отлично зарекомендовали для таких работ. Они не поддаются коррозии, не накапливают плесень и не гниют. Даже если на поверхности появился грибок или плесень, их достаточно легко обработать при ежегодной дезинфекции подвального помещения.

Максимально простая конструкция вытяжной трубы: в фундаментном блоке гаража нужно сделать отверстие с диаметром не менее 8 – 10 см. Затем вывести трубу подходящего сечения, а также установить сетку от вредителей. Обеспечить хороший приток воздуха такая схема не поможет, но за неимением другой, вентиляция подвала будет обеспечена.

Устройство естественной вентиляции в гараже

При такой вентиляции воздух циркулирует из гаража на улицу. Разное давление между теплым и холодным воздухом создает движение воздушных потоков. Для постоянной циркуляции воздуха необходимо установить несколько вентиляционных каналов. Естественная система вентиляция обустраивается на этапе строительства гаража, но есть возможность установки и в готовом уже построенном здании.

В помещении необходимо проделать отверстие, которое должно быть на расстоянии 10 сантиметров от пола, а воздуховод должен быть поднят на высоту 30 сантиметров. На отверстия обязательно надевают сетки, это обезопасит помещение от проникновения мышей и крыс. Отверстие, через которое будет отводиться воздух должно быть в 10 сантиметрах от потолка.

Получается хорошая естественная вентиляция без закупки дорогого оборудования. Чтобы конденсат не собирался, лучше провести качественную теплоизоляцию. За естественной системой вентиляции очень простой уход, не требующий дополнительных вложений. Для быстрого удаления грязного воздуха нужно смонтировать дефлектор на поверхности воздуховода, который способен понижать давление.
