Как установить вытяжку над газовой плитой: пошаговый инструктаж по монтажу

Разновидности устройств

Перед тем как как установить вытяжку, необходимо определиться с конкретным видом бытового прибора. Самые популярные на сегодняшний день следующие разновидности устройств:

Вытяжные устройства оснащаются разными типами фильтров:

  • Вытяжки для газовой плиты с угольными фильтрами. Отличаются эффективным устранением неприятных запахов, жировых частичек. Работают преимущественно по принципу рециркуляции воздуха.
  • Аппараты с металлической очистной решёткой (жироулавливателем). Подходит для газовых плит и кухонь, которые имеют доступ к вентиляционной шахте. Если он отсутствует, то монтаж проводить не рекомендуется. Главное их достоинство – качественное поглощение испарений, неприятных запахов. Комплектуются фильтрами алюминиевого типа.

Если вытяжка на кухне установлена правильно и профессионально, то воздух будет эффективно очищаться от испарений посредством фильтрационного механизма, а затем перенаправляться в помещение обратно. Что касается агрегатов, оборудованных жироулавливателями, то они не фильтруют загрязненный кислород, а отводят его наружу.

Некоторые квартиры не позволяют подсоединить вытяжной аппарат к вентиляционной системе. Для таких случаев приходится устанавливать бытовые устройства, работающие по рециркуляционному принципу (фильтрация воздуха и обратное его перенаправление в помещение). Какая система нужна в каждом конкретном случае, решать только хозяевам, но рекомендуем приобретать агрегаты с угольными фильтрами.

Пошаговый монтаж вытяжки над газовой плитой

Как качественно и правильно самостоятельно установить любую вытяжку над рабой газовой плитой, сообщают эксперты. Они отмечают несколько моментов:

  • снятие замеров — начинают от нижнего края шкафчика и заканчивают расположением конфорок;

Необходимые материалы и инструменты

Для монтажа вытяжного устройства понадобятся:

  • крепежи, дюбели, крючки, шурупы — входят в комплект, поэтому есть в упаковке;
  • труба для соединения с вентиляцией размером 13×13 см;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • ножовка;
  • скотч или изолента;
  • силиконовый герметик.

Важно! Трубу лучше использовать пластиковую, с гладкой поверхностью внутри и обратным клапаном

Подготовка к монтажным работам

Перед началом обустройства вытяжной системы нужно подготовить место для ее крепления. Процедура проводится в несколько шагов:

  1. Расчет производительности. Вытяжка должна обновлять воздух не меньше 10 раз за 24 часа. Рассчитать показатель можно на основании площади (S) и высоты (Н) помещения, минимальной интенсивности воздухообмена (10) и поправочного коэффициента (1,3). Используется формула V= SxHx10×1,3;
  2. Выполнение заземления. Устройство подключается проводами фазы, земли и нулевым. Разъем под заземление выполняется как провод, зафиксированный на металлической части и обозначается желтым цветом с зеленой полосой;

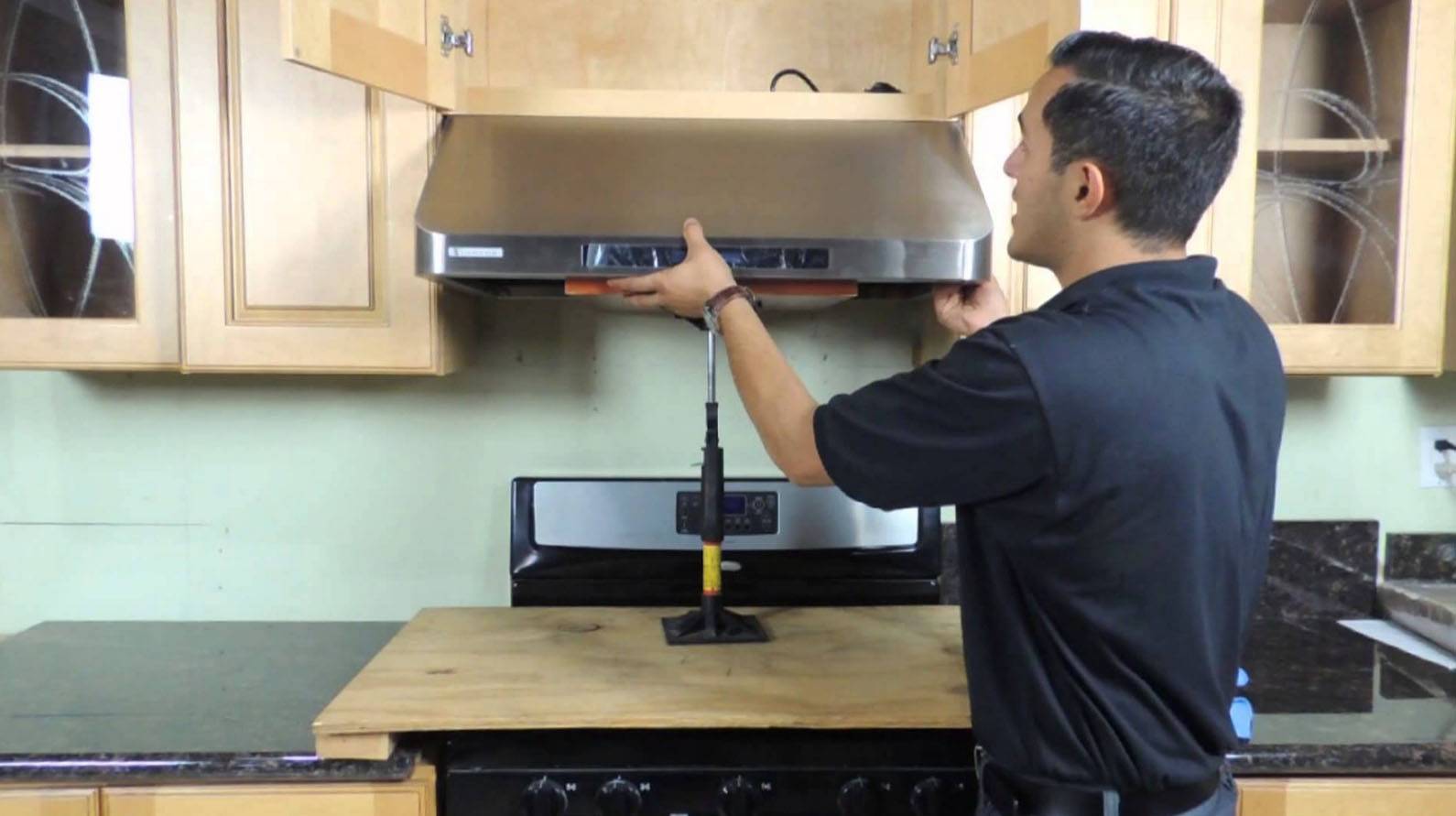

Крепление вытяжки над газовой плитой

В какой последовательности выполняется крепление готовой вытяжки над кухонной газовой плитой, зависит от типа устройства.

Системы с угольными фильтрами

  1. Замеряются параметры устройства;
  2. Рассчитывается высота и расположение вытяжки;
  3. Замеры и точки для крепежа переносятся карандашом на поверхность;
  4. Перфоратором проделываются отверстия, куда вставляются крюки;
  5. Выполняется крепление вытяжки винтами через отверстия;
  6. Если присутствует газовая труба, ее относят от стены и крепят на шпильки с гайками.

Важно! Автономные циркуляционные модели с угольными фильтрами быстрее забиваются продуктами сгорания

Проточные вытяжки

  1. Снимаются замеры с конструкции;
  2. Делается разметка и высверливаются дрелью отверстия;
  3. Прибор примеряется и выравнивается по горизонтали с соблюдением нормативов отдаления от плиты;
  4. Монтируется воздуховод, подходящий по диаметру к вентиляционному отверстию в стене.

Наклонные модели

  1. Замеряется расстояние от варочной поверхности до вытяжного устройства;
  2. Размечается линия монтажа по оси;
  3. Шаблон закрепляется при помощи скотча;
  4. Высверливаются проемы для монтажа;
  5. Верхние саморезы вкручиваются в дюбели;
  6. Корпус вытяжки навешивается на стене;
  7. Закручиваются нижние саморезы;
  8. Устанавливаются фильтры из алюминия.

Встроенные модули

  1. Снимаются замеры с вытяжки, по которым изготавливается трафарет;
  2. Шаблон располагается на боковой стене шкафа и обводится карандашом;
  3. Отмечаются точки крепления;
  4. Высверливаются отверстия для фиксаторов;
  5. Устанавливаются боковые направляющие;
  6. С вытяжки снимается обшивка и устройство монтируется в шкафчик;
  7. Закрепляется корпус на системе направляющих.

Важно! Сначала ставится вытяжка, а только потом шкаф навешивается на стену. Если воздуховод ставится до монтажа шкафа, фиксируется пластиковый переходник на отверстие

Подключение вытяжки к системе вентиляции

Как можно поставить мощную вытяжку и подключить ее к вентиляции, расположенной над кухонной газовой плитой? Для этого используют два типа труб:

  • легкие пластиковые, у которых отличная шумоизоляция. Трубы имеют прямоугольное или круглое сечение. Вентиляционные каналы обустраиваются наверху навесных шкафов, соединяя их с Г-образными переходниками герметиком;
  • гофрированные изделия из тонкого алюминия. Их растягивают до нужных размеров, соединяют хомутами.

Работы по подключению вытяжки к вентиляции проводятся в четкой последовательности:

  1. Подбирается диаметр труб так, чтобы он равнялся диаметру вытяжного устройства;
  2. Проверяется длина воздуховодных каналов — не более 3 м;
  3. Укладывается труба в отверстие, и формируются изгибы больше 90 градусов;
  4. Устанавливается вентиляционная решетка с выступом для гофры и ровная для пластика;
  5. Детали соединяются.

Важно! Использование круглых пластиковых труб исключает образование налета из пыли и грязи, повышает качество циркуляции воздуха

  1. Обустройство розетки — на 60 см от варочной поверхности;
  2. Организация заземления с силой тока 15 А — провод присоединяется к металлическому корпусу вытяжки;
  3. При наличии кабеля заземления и евророзетки провод соединяется с контактом;
  4. Контакты обматывают изоляционной лентой;
  5. Наличие напряжения на корпусе вытяжки проверяется инверторной отверткой.

Вопросы вентиляции

Установка кухонной вытяжки почти всегда нарушает штатную вентиляцию в квартире. Чаще всего рекомендуют пробить для нее дополнительное окно, ведущее либо в вентиляционный канал, либо на улицу. Оба эти способа проблемы не решают.

От дополнительного окна в вентиляционном ходе его площадь сечения не увеличивается. В лучшем случае вытяжка выбросит в вентиляцию три четверти кухонного чада, а четверть пойдет обратно в квартиру. А при сильном ветре или тяге с нижних этажей вернуться обратно может все. Или попасть к соседям, которые, как известно, далеко не всегда терпимы и благожелательны.

Выброс же наружу, во-первых, требует согласованного с эксплуатантом здания проекта, так как затрагивается несущая стена. Во-вторых, при этом неизбежно оседание конденсата в воздуховоде и на моторе вентилятора, что приближает вероятность пробоя к 100%.

Между тем, выход из положения давно известен: дополнительный отрезок воздушного короба с клапаном-хлопушкой. Его устройство понятно из рисунка. Дадим лишь некоторые пояснения:

  • Окно под воздуховод вытяжки – квадратное со стороной, равной 3/4 диаметра воздуховода. В таком случае площадь его поперечного сечения будет равна таковой воздуховода, периметр будет чуть меньше длины окружности воздуховода, и подключение не вызовет трудностей.
  • Заслонка – из 0,5 мм алюминия (лучше) или тонкого и жесткого листового негорючего пластика: стеклотекстолита толщиной также 0,5 мм или фторопласта. Но лучшая заслонка – алюминиевая. Чем меньше удельный вес материала заслонки, тем четче срабатывает хлопушка.
  • Заслонка подтягивается тонкой слабой пружинкой так, чтобы она, насильно поднятая в верхнее положение и отпущенная, плавно опускалась на место. Жесткая слабо натянутая пружина не годится. Диаметр проволоки, из которой свита пружина, рекомендуется 0,2 – 0,3 мм, диаметр пружины – 3-5 мм, а ее длина – 120-150 мм.

О нейтрализаторах запаха

Вытяжка над плитой часто снабжается нейтрализатором запаха. Нейтрализаторы в продаже бывают трех типов: химические, электроионизационные и ультрафиолетовые. Рассмотрим, какой предпочтительнее.

  • Химические нейтрализаторы требуют периодической, и довольно частой, замены: их активный элемент затягивается пленкой жира, еще не выработав свой ресурс. Кроме того, химические нейтрализаторы сами источают в воздух испарения, запаха не имеющие, но могущие оказаться вредными для здоровья.
  • Электроионизационные нейтразизаторы устроены по тому же принципу, что и обычный ионизатор воздуха. Но, поскольку концентрация примесей в воздухе над варочной поверхностью много выше, чем в жилой комнате, разряд приходится создавать сильнее, вплоть до видимой глазом «короны». Сам же ионизатор находится ближе к человеку, работающему у плиты, и он может оказаться под воздействием электрического поля с напряженностью выше допустимой.
  • Ультрафиолетовые нейтрализаторы требуют периодической очистки ламп от налета гари. Лампы приходится менять примерно раз в два года, цена же их не копеечная. Но ультрафиолетовый нейтрализатор совершенно безвреден и безопасен: ультрафиолета лампы излучают в несколько раз меньше, чем Солнце в ясный летний день. Попутно решается и вопрос подсветки варочной поверхности: кроме ультрафиолета, лампы излучают и видимый белый или чуть голубоватый свет.

Высота над поверхностью плиты

Как указывалось выше, существуют горизонтальные и наклонные вытяжки. При установке вытяжки над газовой или другой плитой следует учитывать специфику устанавливаемого оборудования, а также информацию, содержащуюся в прилагаемых к нему инструкциях. Рекомендуемое расстояние между вытяжкой и плитой может разниться в зависимости от модели и её параметров. Рассмотрим особенности наклонных и горизонтальных изделий.

Оборудование наклонного типа

Считается, что наклонное расположение горловины вытяжной системы повышает эффективность её работы. Кроме того, у данных моделей удобнее извлекать фильтры для очистки или замены. Устанавливать такую систему нужно ниже, чем горизонтальную. Высота установки считается от поверхности плиты до нижнего края наклонной горловины устройства. Каких-то единых стандартов, норм и требований по установке не существует, в этом вопросе в основном руководствуются рекомендациями производителей оборудования. Обычно рекомендуется установить устройство на высоте примерно в 60 см независимо от типа плиты, т.к. из-за наклонной горловины эта техника в меньшей степени подвержена воздействию тепла от варочной поверхности.

Горизонтальные системы

Техника такого типа является наиболее распространённой. Чаще всего производители рекомендуют её устанавливать на высоте примерно в 80 см, но это не является общим стандартом. Так, есть более мощные и менее мощные модели. Менее мощные приходится устанавливать ниже, в противном случае они не слишком эффективно удаляют насыщенный паром и разными веществами воздух. При этом слишком низкое расположение создаёт неудобства при готовке и может привести к возгоранию отложений на фильтре устройства, к тому же низко расположенные системы быстрее изнашиваются из-за термического воздействия.

Процесс монтажа пошагово

При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом

Разберём пошагово действия при монтажных работах.

Подготовка к установке

В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:

  • трубы воздуховода (только для прямоточных или комбинированных систем);
  • крепёжные элементы (шурупы, хомуты и т.д.);
  • герметик;
  • перфоратор, шуруповёрт;
  • рулетка, уровень, маркер.

Установка оборудования

Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.

При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.

Подвод к вентиляции

В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.

Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.

Технология монтажа наклонной вытяжки

Специфика установки вытяжки на кухне своими руками обычно определяется моделью оборудования и типом варочной поверхности. Использование при производстве жаропрочных материалов позволяет монтировать наклонный агрегат существенно ниже, по сравнению с традиционными сериями. В случае с электрической плитой высота крепления составляет 35 см, для газовой необходимо предусмотреть минимум 55 см свободного пространства.

Материалы и инструменты

Базовый инструментарий:

  • перфоратор;
  • рулетка;
  • уровень;
  • отвертка;
  • карандаш.

Также могут понадобиться:

  • отрезок гофротрубы, предназначенный для вывода отработанного воздуха;
  • фиксирующие хомуты, помогающие соединить гофрированную трубу с решеткой воздуховода;
  • решетка – ее располагают между трубой и вентиляционным каналом.

При покупке материалов нужно соотнести диаметры решетки и гофротрубы. Если параметры совпадают, будет намного легче соединить эти детали, зона стыка получится компактной и аккуратной.

Особенности установки наклонной вытяжки

После того, как была определена высота установки наклонной вытяжки над плитой, нужно выполнить перфоратором отверстия в местах, размеченных в соответствии с креплениями на корпусе оборудования, на этом же шаге выполняют выемки под вентиляционную решетку. В процессе монтажа стоит воспользоваться видео специалистов – будет легче сориентироваться в этапах и тонкостях работы

Важно, чтобы в зоне сверления не было скрытого кабеля. В готовые отверстия вставляются дюбели, затем вкручиваются саморезы

Чтобы подключить вытяжку к питанию, нужно заизолировать все контакты, предварительно необходимо отключить электричество в квартире. После присоединения элементов в соответствии с инструкцией производителя, проверяют работоспособность устройства, смотрят, появилась ли тяга.

Установка гофротрубы начинается с соединения ее с решеткой: отрезок надевают на предусмотренный выступ и фиксируют посредством хомутов. Свободный конец прикрепляется к вытяжке, стыки нужно загерметизировать с помощью силиконового состава.

Чтобы оборудование более естественно вписалось в интерьер помещения, рекомендуется использовать декоративный короб, маскирующий все зоны соединений

Важно спрятать гофрированную трубу, которая идет к вентиляционному каналу

Грамотно установленная наклонная вытяжка способна полностью выводить кухонные запахи, гарь, пары и жировые испарения. Чтобы увеличить эффективность воздействия, можно оставить агрегат включенным на минимальной мощности на пару минут после готовности блюда.

КПД и производительность вытяжки

Современная вытяжка над газовой плитой способна обеспечивать разные уровни воздухообмена (значение может варьироваться в пределах 200-1400 кубометров ежечасно). Но не всегда стоит приобретать вытяжки с максимальной мощностью. Достаточной считается скорость перекачки воздуха на уровне 500 м3/час.

https://youtube.com/watch?v=U1yoKqI8wzY

Расчётное значение КПД умножают на объём помещения и на 10. Итоговый результат умножают на 1.3 (это небольшой запас, который должен быть у каждого бытового аппарата). На выходе получим значение производительности, достаточное для очистки воздуха при средних нагрузках (аппарат не функционирует на максимальных оборотах и не возникает неприятный шум). Данное значение КПД будет оптимальным.

Абсолютно бесшумных вытяжек не существует. Но всегда можно подобрать вариант с оптимальными значениями шума и производительности. Приемлемый уровень – 36 дБ при работе. Такими значениями могут похвастаться системы, работающие от электродвигателя, установленного в звукоизолированном пластиковом коробе.

Производительность или КПД

Как правило, модели вытяжных систем способны перекачивать разное количество воздуха (200-1200 куб. метров в час). Но возглавляет рейтинг вытяжек не та модель, которая более мощная, а способная перекачивать воздух со скоростью 500 м3/час.

Дело в том, что для расчета КПД надо умножить объем комнаты на 10, а после результат помножить на 1,3. Это даст итоговую производительность агрегата, который осуществляя фильтрацию в среднем режиме (не «перенапрягаясь» и не создавая излишний шум), будет обеспечивать отличное очищение. Это и будет самый высокий КПД.

Среди современных вытяжек не существуют таких, которые бы совершенно не шумели после установки над плитой. Это, конечно, не означает, что подобрать идеальный вариант с требуемой производительностью и с наименьшим шумом невозможно.

Выбирая систему вытяжки для своей кухни, надо постараться найти модель с безупречно функционирующим управлением. Наиболее рациональными считаются модификации с «псевдосенсорным» управлением. Их микрики отлично защищены от засорения. Скачки сети не так страшны для таких вытяжек, как для дорогостоящих вариантов с сенсорным типом управления.

Как установить вытяжку: последовательность стандартной установки

Хозяева интересуются: как правильно установить вытяжку над газовой плитой в тех случаях, когда невозможно разместить прибор над варочной поверхностью в кухонном гарнитуре? Очевидно, что давно не всегда практично размещать агрегат в конструкции мебели, поскольку под воздействием влажности эти аксессуары портятся, теряют первоначальный эстетичный вид.

Монтаж выполняется в несколько этапов:

  1. При помощи металлических уголков формируется прямоугольная конструкция. Такая рама используется для поддержки корпуса вытяжного устройства.
  2. Саморезы-шпильки как нельзя лучше подходят в качестве фиксаторов для закрепления на стене.
  3. Вытяжка подключается к электросети.

Газовщики акцентируют внимание на необходимости заземления вентиляторов, чтобы остаточное напряжение отводилось во внешнее пространство. Расстояние от газовой плиты до вытяжки указывается в паспортных данных к каждой модели агрегата

Важные моменты

Специалисты выделяют несколько важных аспектов, заслуживающих внимания на этапе установки прибора.

  1. Фильтры чистят или заменяют каждые 2-3 месяца (учитывая интенсивность эксплуатации). Большое количество жира и остаточных веществ могут привести к возгоранию конструкции.
  2. Высота установки вытяжки над газовой плитой – 65-75 см. Если установить прибор слишком низко, то он не справится с нагрузкой и повышенной температурой, что чревато выходом агрегата из строя.
  3. «Золотое» правило подбора вытяжных устройств – какая плита, такая должна быть и вытяжка.
  4. Кухонный прибор подключают к независимой от основной части дома электросети.

При монтаже соблюдают технику безопасности. Профилактическая чистка вытяжки от гари проводится 1 раз в 2 квартала, при средних нагрузках. Зная, на какой высоте лучше монтировать устройство, можно сэкономить небольшую сумму на услугах специалистов.

1 Электротехнические тонкости

Перед тем как устанавливать бытовой прибор необходимо выполнить ряд подготовительных мероприятий

Задача первостепенной важности – выполнить заземление устройства

Заземление электроприборов на кухне

Во внутреннюю часть корпуса затягивается большое количество влаги, жировых брызг, что автоматически повышает опасность короткого замыкания, поражения током особенно, если агрегат собрать неправильно, а затем включить в электросеть.

Специалисты акцентируют внимание: установка вытяжки на кухне своими руками начинается с подсоединения 3-х проводов (речь идёт о фазе, ноле и земле). Традиционно заземление обозначают желто-зелёным цветом

Чтобы пользоваться аппаратом было действительно безопасно для здоровья, его подключают к «земле».

Подключение к электросети

Обозначение проводов в электрощитовой

У многих владельцев домов возникает закономерный вопрос: как подключить вытяжку на кухне, при отсутствующем контуре заземления? От советов народных умельцев типа набросить провод на батарею или трубу, лучше отказаться. Придется делать всё собственноручно и посредством единственно верного варианта – глухой нейтрали.

Рекомендуем посмотреть один из вариантов подключения вытяжки к электросети на видео ниже

Формула расчета производительности

На основе практического опыта актуальными являются такие цифры

Установка вытяжки над газовой плитой будет оправдана, если она полностью обеспечит отвод отработанного воздуха. Необходимая мощность устройства определяется по формуле:

N = Q*10,

где:

N – искомая мощность,

Q – объем циркулируемого воздуха в кухне.

В свою очередь объем определяется так:

Q = a*h*b,

где: a, h, b – длина, высота и ширина кухонного помещения, соответственно.

Согласно нормативам высота расположения вытяжного устройства выбирается, исходя из:

  • мощности вытяжного устройства;
  • роста человека у плиты;
  • архитектурных особенностей помещения.

Это объясняет размерный диапазон: при прямой вытяжке высота ее над газовой плитой выбирается из 75-85 см, наклонная модель вытяжного устройства в нижней части – 55-65 см. При этом по ширине рабочая часть вытяжной конструкции должна быть не менее аналогичного размера варочной панели или даже перекрывать ширину плиты. Поэтому вначале покупают газовую плиту, и уже потом подбирается вытяжка. Нормативные размеры обычно указываются в инструкции по эксплуатации. Они могут быть изменены с корректировкой роста человека, но только не в меньшую сторону.

При подключении системы к вентиляционному рукаву следует избегать его изгибов или сделать так, чтобы их было, как можно меньше, а сам отвод был минимальной длины. Воздухоотвод компонуется из коротких и прямых участков. В ситуации, требующей изменения его сечения, используются переходники-фиксаторы.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Определение мощности

Чтобы вентиляция кухни с газовой плитой полноценно выполняла свои функции, важно уметь правильно рассчитать мощность будущей вытяжной системы. В противном случае даже при правильной установке вытяжки, свежего воздуха на кухне не будет. Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают

Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч

Чтобы не ошибиться в выбранной мощности, стоит учесть, сколько в семье человек, как часто готовят и какие блюда предпочитают. Те, кто редко готовят помногу, часто только для себя, а в семье 1-2 человека, вполне будет достаточно мощности 200-300 м³/ч.

Для кухни средних размеров и семьи из 3-х человек, в которой периодически любят готовить необычные блюда, требующие длительной работы газовой плиты, необходима система, мощностью 300-400 м³/ч.

Если в квартире проживает большая семья, или же вытяжную систему планируется ставить в большую кухню частного дома, потребуется оборудование, мощностью до 600 м³/ч. Если следовать этим простым указаниям, вентиляционная система будет полноценно удалять несвежий воздух из кухни, и работа с продуктами будет приносить только удовольствие.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Монтаж вытяжки

Рассуждая о том, как можно установить вытяжку над газовой плитой, следует принимать во внимание характеристику существующей общедомовой вентиляции. Имеются всего лишь два способа вывести отработанный воздух:

Имеются всего лишь два способа вывести отработанный воздух:

  • Сделать новое окно на улицу.
  • Соединить вытяжную систему с общедомовой вентиляцией шахты.

Следует признать, что способ № 2 имеет множество недостатков. Такая вытяжка нуждается в установлении обратного клапана. При этом, так случается, что якобы выведенный воздух, вновь возвращается в квартиру.

Гораздо рациональнее использовать для вытяжки дополнительно сделанное окно. С целью борьбы с конденсатом, образующимся внутри системы, необходимо осуществить установку специализированной алюминиевой заслонки.

Монтаж вытяжки на Вашу кухню предполагает учёт одного из важнейших функциональных элементов — нейтрализатора запахов. На сегодняшний день он представлен в трёх видах:

  • нейтрализатор химический (он нуждается в систематической замене);
  • нейтрализатор электрический (он работает по принципу обычного ионизатора, но способен создавать больший разряд). Дело в том, что над вытяжкой находится скопление множества запахов, в отличие от жилой комнаты. Если человек долгое время будет готовить, то ионизатор пагубно повлияет на состояние его здоровья;
  • нейтрализатор ультрафиолетовый (надо учитывать, что он нуждается в систематической процедуре очистки и замены ламп). Это единственно безопасный для человеческого здоровья нейтрализатор. Посредством ультрафиолета, можно решить сразу две задачи: очистить воздух и ярко осветить зону готовки.

Установка встроенной вытяжки в шкаф

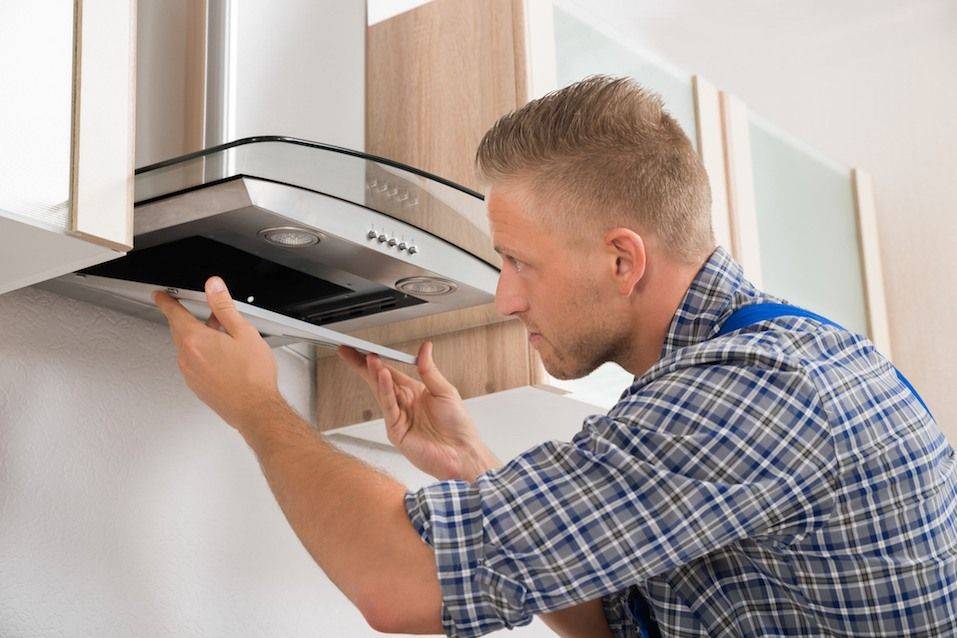

Поговорим о том, как установить вытяжку на кухне в шкафу своими силами. Для удобства и наглядности, разделим процесс монтажа вытяжки в шкаф на последовательный алгоритм действий:

Прежде всего, необходимо изготовить анти возвратный механизм, в виде короба. Вам для этого будет нужен либо листовой алюминий, либо оцинкованная сталь. Но, гораздо удобнее приобрести для этого обратный клапан, который устанавливается непосредственно перед вентиляционным отверстием.

Необходимые для этого инструменты: электролобзик, дрель и монтажная пена, герметик, саморезы и дюбеля.

Затем вытяжку надо установить на шкаф, и сделать разметку её основания. Чтобы отпилить отверстие под вытяжку в шкафу, подойдёт электролобзик. Сначала потребуется дрелью сделать маленькие отверстия, а затем уже выпиливать размеченную форму. Так Вы сможете сохранить шкаф, предотвратив его от повреждения при резке.

Затем следует установить гофрированный воздуховод внутрь шкафа, обрезать его с учётом требуемой длины и загнуть наружу.

  • После этого шкаф, с уже установленным в него воздуховодом, надо зафиксировать на стену. Чтобы обработать все стыки воспользуйтесь герметиком, изготовленным на основе силикона.
  • Затем приступайте к процессу стыковки гофрированного рукава с вентиляцией. Для закрытия всех щелей, отлично подойдёт использование монтажной пены, а для маленьких изъянов – силиконовый герметик.
  • Вытяжку, установленную в шкаф, закрепите саморезами и дюбелями. Для её окончательной фиксации используйте хомут.

Чтобы установить пластиковый воздуховод, советуем воспользоваться этой же схемой. Есть лишь одно «но»: для обеспечения углов, надо будет использовать специальные переходники, а трубы располагать с минимальным числом изгибов (каждый поворот – это утрата 10% мощности).

Завершив все установочные работы, следует осуществить подключение вытяжной системы к электричеству, с обязательным условие заземления, и протестировать её работу.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
