Как установить вытяжку в гараже своими руками

Комбинированная вентиляция

Вытяжка в гараже может быть комбинированной. Такой подход позволяет устранить недостатки естественной вентиляции. При этом на канал системы монтируется специальное оборудование. Электровентилятор может быть осевым или кровельным. Стоимость таких устройств относительно невысока.

Чтобы уменьшить энергопотребление системы, можно установить небольшой ветряк. Если погода будет ветреной, оборудование будет работать автономно, не требуя электричества.

Недостатком представленной системы является потребность в периодическом контроле, перезапуске вентилятора. Также зимой воздух будет очищаться недостаточно хорошо. Это приведет к необходимости постоянной чистки системы.

Обустройство естественной системы вентиляции

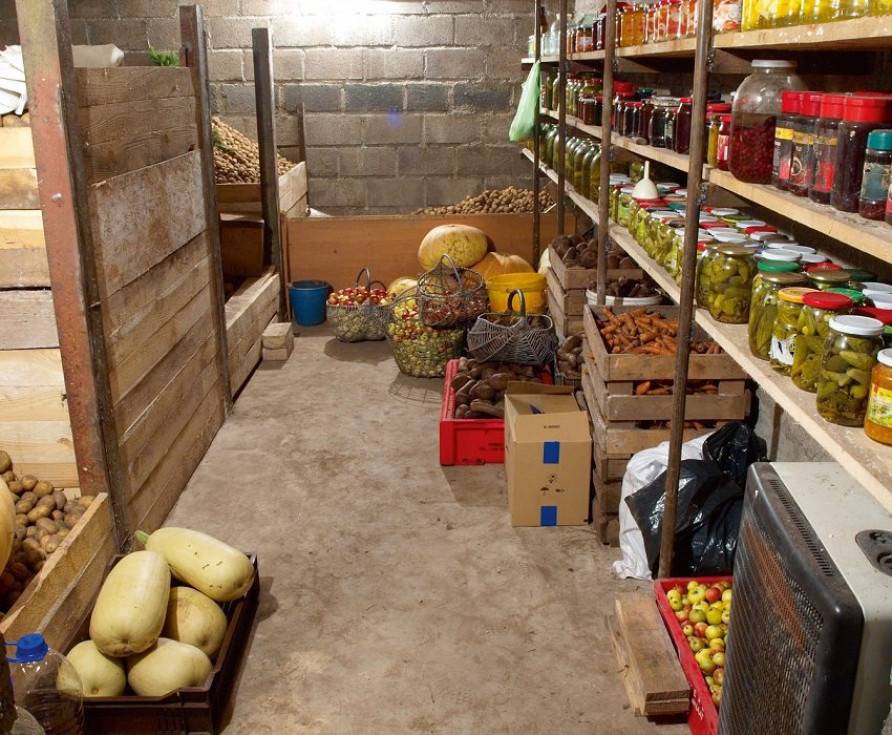

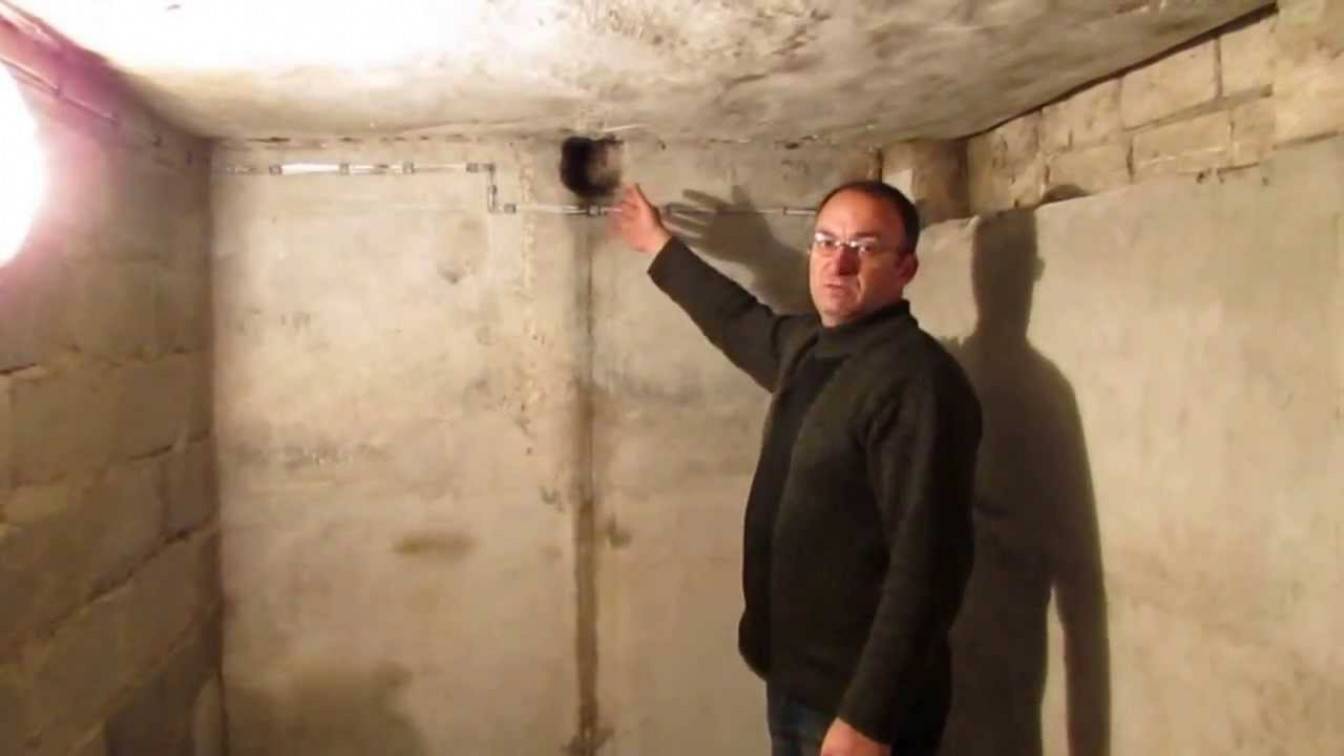

Естественная вентиляция в подвале гаража используется намного чаще, принудительной. Ее эффективность достаточна для организации качественного воздухообмена в этом небольшом помещении.

Плюсы и минусы

Верно обустроенная система обязана обеспечивать качественное вентилирование. Весь процесс монтажа может быть выполнен своими силами, что позволит сэкономить на найме специалистов. Прежде, чем приступать к решению вопроса как сделать вытяжку в гараже своими руками следует определиться с тем, насколько она будет подходить к вашему сооружению.

Естественная вентиляция подвала обладает следующими достоинствами:

• Невысокая стоимость сооружения. Если сделать все своими силами, то цена снижается в разы.
• Минимальное время на монтаж. Установка может проводиться в любое время года и степени готовности сооружения.

Однако имеется и свой недостаток – в летние периоды времени при повышении температуры окружающего воздуха движение воздушных потоков замедляется или вовсе прекращается. Для больших помещений в этом случае выходом будет использовать либо принудительную вытяжку в погребе, либо смешанный вариант. Это стоит также продумать до начала монтажа.

Способы монтажа

Естественная вентиляция в гараже с подвалом выполняется несколькими способами. Вы можете выбрать наиболее вам подходящий. Вытяжка в погребе обязана выполнять все требования по уровню притока воздуха. Далее разберем процесс обустройства.

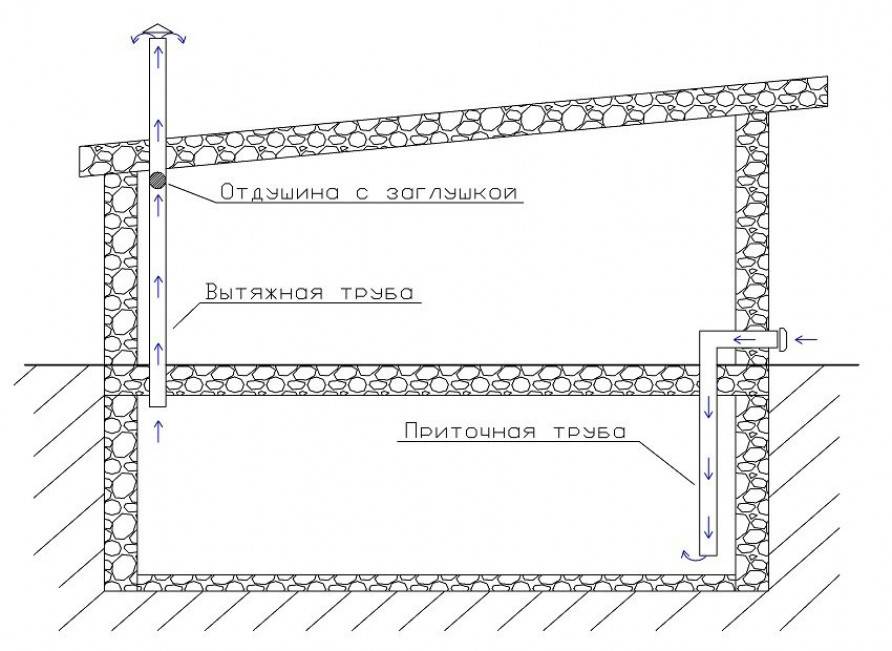

Для обеспечения нормального воздухопритока необходимо монтировать 2 трубы. С помощью приточной воздушные массы станут проникать внутрь, а с помощью другой выходить наружу.

Можно повысить степень воздухообмена, если вытяжку в погребе сделать с трубами в различных местах и уровнях. За счет этого можно исключить забор свежего воздуха одной из труб.

Оптимальное расположение вытяжной трубы – у потолка. Вторая должна размещаться внизу на уровне 500-600 мм от пола. Малое сечение использовать нежелательно.

Подобный способ организации воздухообмена в погребе в гараже основан на разнице удельного веса теплого воздуха внутри помещения и холодного снаружи. Это и есть естественных принцип воздухообмена.

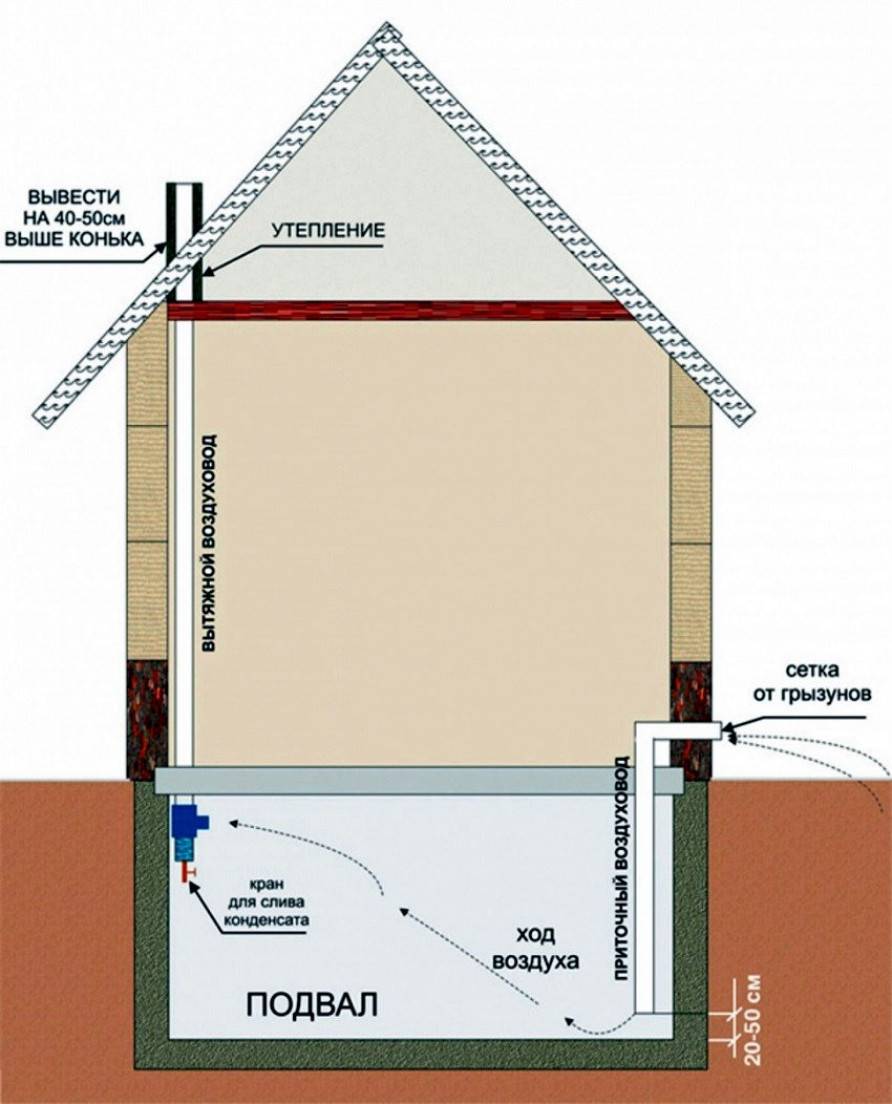

Итак, как правильно сделать вентиляцию в подвале, технология:

• Вытяжная труба должна быть выведена на уровень, который находится выше, чем конек крыши. Желательно, чтобы она была двойной. Если имеется чердак и она проходит через него, то в месте прохода стоит ее утеплить. Чем на более высоком уровне будет находиться вытяжка, тем более эффективным будет процесс. Самыми приемлемыми материалами является пластик и ПВХ.
• Сечение должно подбираться исходя из размеров помещения. К примеру, с площадью до 10 м2 должно выбираться сечение не менее 120х120 мм. Если устанавливается одна труба, то диаметром не менее 150 мм. Сечение должно быть одинаковым по всей ее длине.
• Обе трубы необходимо располагать в разных сторонах помещения. Самым оптимальным местом являются противоположные углы. Чем меньше вытяжка из погреба в гараже имеет поворотов, тем эффективнее будет процесс. Идеальным случаем является полное их отсутствие.
• Приточный трубопровод лучше всего работает возле пола. Отверстие следует закрывать сеткой, чтобы туда не проникали животные или грызуны. Вытяжная – возле потолка.
• Верх вытяжного трубопровода необходимо размещать как можно выше над коньком здания. При односкатной крыше замер следует проводить от наиболее высокого места.
• Вытяжка в подвале гаража с высокой вытяжной трубой будет обеспечивать наилучшую эффективность. К тому же не возникнет занос снежными покровами.
• Контроль за процессом вентилирования осуществляется при помощи регулировочных заслонок, которые встроены в каждую из труб. Ими возможно высушить помещение или же настроить регулировку подаваемых воздушных масс. Это будет актуально особенно в зимние периоды времени.
• Наружные участки труб следует обеспечить защитными козырьками. Таким образом вытяжка в гараж будет защищена от проникновения осадков.
• Через вытяжной трубопровод выходят теплые потоки. Поэтому при понижении температуры окружающего воздуха возможно образование конденсата. К тому же существует возможность снижения отверстия для прохода воздуха или даже полностью забивать сечение трубы. Для исключения этого следует провести утепление в том месте, в котором она проходит сквозь крышу.
• При утеплении трубы подвала в гаражном помещении необходимо использовать материалы, обладающие стойкостью к воздействию влаги.

При правильном монтаже вытяжка в подвале гаража способна обеспечить качественное вентилирование и помещение станет более приспособленным для эксплуатации.

Типы вентиляции

Существует два типа вентиляции:

• естественная;
• принудительная.

Естественная вентиляция работает по причине того, что в гараже и на улице разная температура воздуха. Проще говор естественная вентиляция — это природная схема воздухообмена: теплый воздух выходит вверх а холодный вниз. Благодаря этому, неприятные запахи, конденсат, скопившийся на автомобиле, и влага просто выходят из гаража. Большинство автовладельцев используют этот метод, так как он прост, не позволяет отсыреть материалам, хранящимся в помещении, и не требует денежных вложений.

Но если в помещении расположена покрасочная камера, то использовать только естественную вентиляцию будет неправильно. По этой причине, необходимо встроить вытяжку для покрасочной камеры в гараже. Делается такая вытяжка в гараже своими руками довольно просто.

Как сделать естественную вентиляцию своими руками

Рассмотрим, как сделать вентиляцию в гараже без помощи профессионалов. Перед началом работ строение необходимо утеплить, чтобы не допустить скопления конденсата внутри гаража.

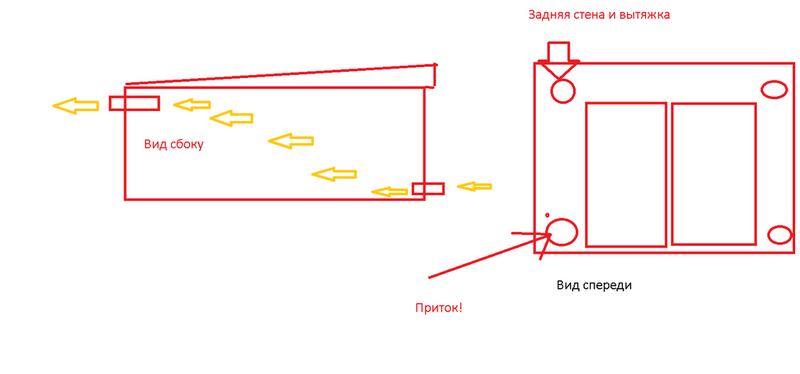

Правила обустройства сети:

1. Приточное отверстие располагается не ниже 10 см от поверхности пола. Чтобы в него не попадал мусор, патрубок закрывается сеткой.
2. Для защиты от снега выводной патрубок приточки делать на высоте от 30 см относительно грунта.
3. Вытяжка располагается в верхней части строения напротив приточного отверстия. Лучше разнести точки по диагонали и как можно дальше друг от друга. Размещать вытяжку нужно на расстоянии в 10 см от кровли. Вывод минимум на 50 см выше горизонта крыши. Для защиты от осадков на выходной конец надеть грибок.

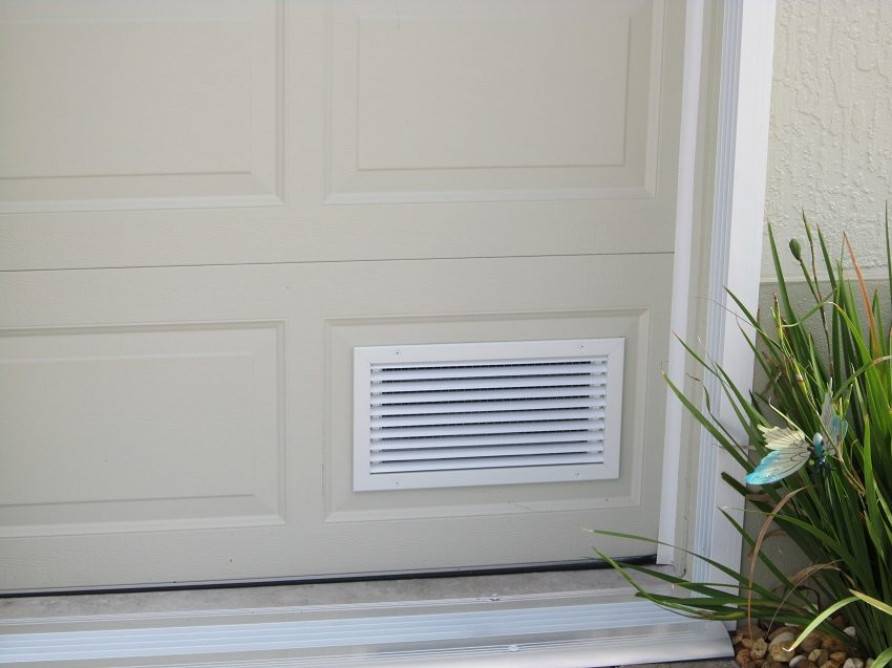

4. Приток допустимо организовывать решетками, вмурованными в стены гаража, ворот. Эффективный воздухообмен поддерживается при условии, что размер решеток больше сечения трубы вытяжки в 3 раза.

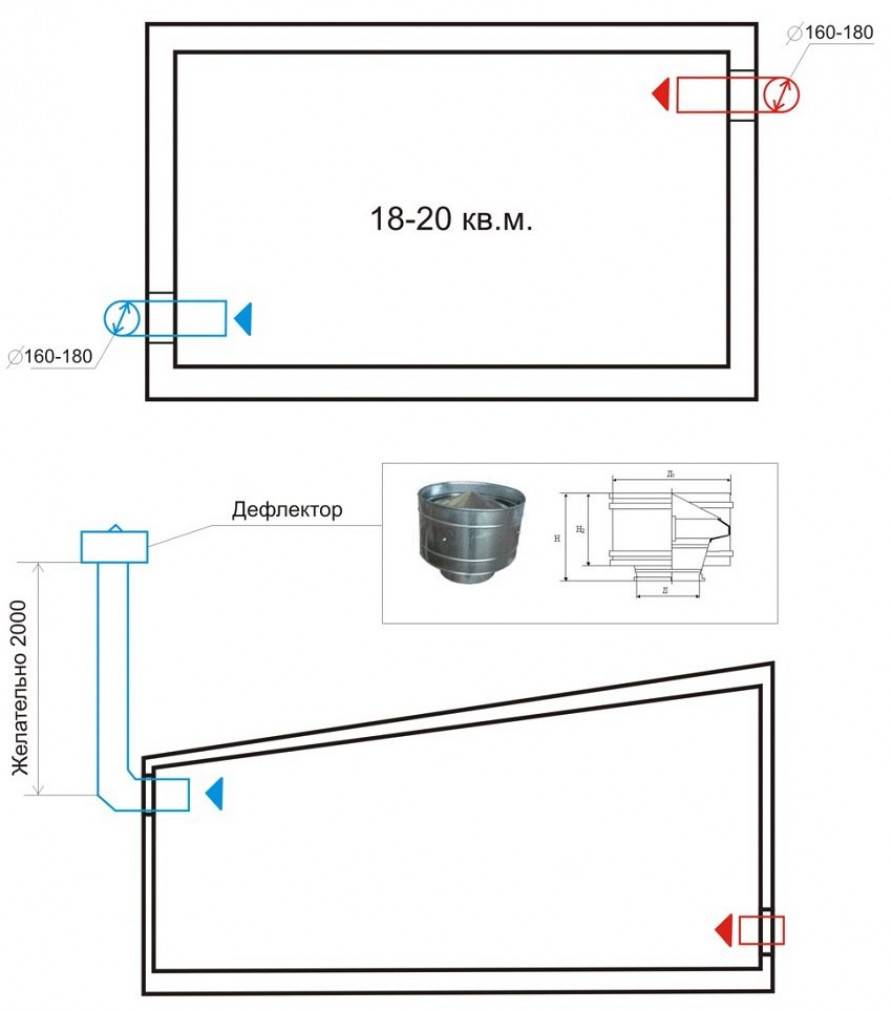

Выбор схемы вентиляции и расчет

Схема вентиляции в гараже своими руками выбирается под каждое индивидуальное помещение.

Условия:

• простота выполнения;
• доступность ремонта;
• максимальный воздухообмен;
• сниженные потери тепла;
• возможность переустройства сети.

Последний пункт обязателен, поскольку в летнее время хозяину может потребоваться установить вентилятор. В зимний период чаще всего надо перекрывать интенсивный доступ холодного воздуха.

Расчет диаметра вентиляционных каналов выполняется двумя способами:

1. По формуле на 1м2 площади принимается по 15 мм сечения трубы. Получается, что для площади в 10 м2 выбирают трубу диаметром в 150 мм.
2. По формуле: сумма сечения отверстий = 0,3% площади гаража. Такой расчет выполняется для одноканальной механической сети.

Естественная вентиляция в гараже особых расчетов не требует, важно выполнять правила:

• приточное отверстие расположить с наветренной стороны;
• выход приточки обустроить на расстоянии в 10 см от пола или в 30 см от грунта;
• сверху патрубок защитить решеткой;
• вытяжка располагается по диагонали как можно дальше от приточного отверстия;
• обустройство вытяжного патрубка не ниже чем в 10 см от потолка;
• вывод трубы воздуховода на расстоянии от 50 см выше горизонта крыши;
• воздуховод защитить грибком и сеткой.

Инструменты и материалы

Конструктивно сеть состоит из ряда элементов, которые потребуются мастеру:

• труба притока диаметром до 250 мм;
• труба вытяжки диаметром до 250 мм;
• емкость для сбора конденсата;
• сетки и решетки для патрубков;
• теплоизоляционный материал;
• герметик;
• перфоратор;
• доборные элементы.

Трубы подбирают по материалу в зависимости от назначения помещения. В бытовых стандартных гаражах применяют ПВХ изделия с армированием. Они обладают низким линейным расширением и прочнее продукции без армирования. Для строений с повышенными температурами практичнее брать стальные трубы, но только с оцинковкой или из нержавейки. Стоит это дорого, зато прослужат трубы дольше, чем без защитного покрытия.

Монтаж и проверка вентиляции

Монтаж вентиляции в гараже начинается с подготовки инструментов и нарезки труб. Для разрезания пригодится ножовка по металлу или пластику.

Как обустраивается вентиляция в гараже своими руками поэтапно:

1. Определить зоны размещения трубопроводов вытяжки и притока. Пробурить отверстия.
2. Зафиксировать вытяжной воздуховод. Нижний конец расположить в 1,5 м от пола – тут все зависит от высоты подвала. Внешняя часть трубопровода выводится наружу на 0,5-1,5 м выше точки крыши.
3. Установить вытяжную трубу. Можно сделать это сквозь пол гаража и кровлю. Допустимо выводить через стену. В этом случае устройство вентиляции в погребе гаража такое – нижняя часть выходного трубопровода расположена горизонтально. Она выходит через боковую стену за пределы строения, поднимается рядом со стеной гаража.
4. Установить приточный воздуховод. Тут нижняя часть заводится в смотровую яму или погреб. Заводить надо так, чтобы конец располагался в противоположной от вытяжки стороне. Фиксируется труба на расстоянии в 0,5 м от пола. Другой конец вывести наружу за стену гаража, расположив в 30 см от уровня грунта.

Теперь все отверстия закрываются сетками, верхний конец на крыше дополняется грибком. Для сбора конденсата под выходным патрубком ставится емкость.

Проверить тягу поможет любой дымный прибор, например, пакля. Поднести к вытяжному патрубку дым, отследить, как среда вытягивается через трубопровод. Как правило, проблем с вытяжкой не бывает, а приточка организуется автоматически после удаления отработанной среды. Приточный воздуховод проверяется горящей свечой – поднести пламя к выходному патрубку, оно должно отклониться в сторону входящего потока.

Технология организации естественной вентиляции

Итак, рассмотрим, как правильно сделать вентиляцию в гараже.

С этим видом вентиляции всё достаточно просто: на этапе строительства проектируются отверстия в стенах – в одни воздух будет входить, через другие выходить.

Процесс регулируется разницей температуры и давления.

Забор воздуха с улицы происходит на высоте 10-15 см. от пола, воздух проходит по небольшой трубе, которая располагается на высоте 40 см. от земли.

В идеале, расположение приточного входа должно быть там, где чаще и сильнее дует ветер. Но часто это бывает проблематично, и эффективность циркуляции снижается.

Для бурения готовых кирпичных стен применяют перфоратор.

Отток, напротив, делается как можно выше (около 10 см. от потолка или в потолке) и в противоположном углу гаража. Выход выводится на крышу, высота трубы 50 см.

Пустоты между трубами и стенами заполняются герметиком, пригодным для использования с разнородными материалами.

На вход ставится сетка от грызунов и насекомых, на выход – крышка-гриб, чтобы защитить от осадков.

Зимой неутеплённые трубы обмерзают и забиваются инеем. Качественное утепление, наличие задвижек и чистка сделают вентиляцию работоспособной, но добавят работы владельцу.

Минус системы в том, что она подвержена капризам погоды. В жару система перестаёт работать, пока уличная температура не станет ниже, чем в гараже.

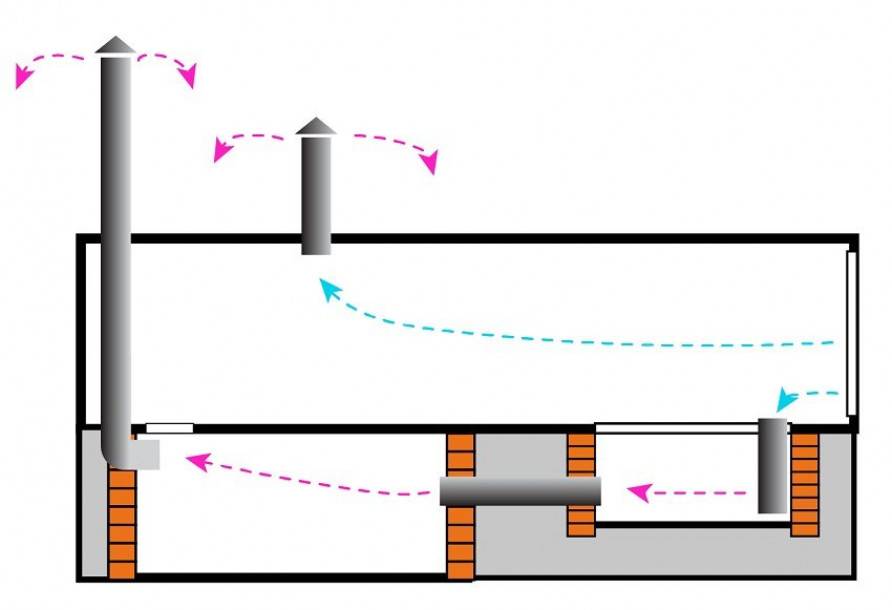

Вентиляция в гараже с подвалом?

В данном случае важность вентиляционной системы вдвое выше, так как она будет защищать продукты в подвале от различных вредных веществ, которые обязательно сопровождают любое работающее транспортное средство

Вариант первый. Естественная вентиляция

Здесь все практически так же, как и в описанном выше варианте с гаражом

Но при этом важно, чтобы гаражная вентиляция была отделена от таковой в погребе. Заведите одну трубу внутрь (она будет подавать воздух вниз) чуть ли не до самого пола. Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу

Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга

Вторую же трубу установите под потолком диагонально – она будет выводить воздушные массы через все помещения и крышу. Сверху ее высота должна составлять не менее 50-60 сантиметров. Чем больше труба будет выступать над крышей, тем сильнее получится тяга.

Вариант второй. Механическая вентиляция

Здесь, как мы уже выяснили, в дополнение ко всему прочему будут использоваться устройства принудительного проветривания, в качестве которых может выступать:

• электрический вентилятор;
• моноблок универсальный;
• дефлектор;
• лампа типа «Миньон».

Ознакомимся с ними более детально. Так, с вентиляторами мы уже разобрались, поэтому останавливаться на них не будем. Что касается моноблока, то он представляет собой определенное количество устройств, заключенных в едином корпусе (сюда могут входить фильтры, калориферы, те же вентиляторы и так далее).

Самый дорогостоящий, но в это время и наиболее эффективный способ того, как обеспечивается вентиляция в гараже.

Дефлектор – он, если кто не знает, устанавливается на конец выходной трубы и предназначается для разрежения и усиления тяги без применения электрической энергии.

Наконец, лампа «Миньон» необходима тогда, когда погодные условия неспособны обеспечить температурную разницу, а циркуляция вследствие этого попросту прекращается. Эта лампа нагревает воздух, вынуждая его подниматься и выходить из гаража по вытяжке.

Монтаж вентиляции смотровой ямы

Перед началом обустройства системы воздухообмена выполняются подготовительные мероприятия:

• разработка проекта и схемы с точной разметкой, размерными характеристиками;
• расчёт количества необходимых материалов, закупка наименований в нужном количестве;
• подготовка инструмента и помещений для проведения работ (освобождение от посторонних предметов рабочего пространства).

Материалы, необходимые для обустройства конструкции проветривания «углублённых» помещений гаража:

Последовательность действий при монтаже вентиляции в яме или подвале:

В полу, стенах и потолке (в зависимости от запланированных мест на схеме) отмечаются места, где нужно сделать отверстия. С помощью перфоратора проделываются отверстия в этих точках

Важно аккуратно рассчитать размеры, чтобы отверстия позволяли протянуть через них трубы выбранного диаметра. В то же время отверстия не должны быть слишком большими, т

к. это затруднит их последующее аккуратное заделывание и увеличит расход материалов. Последовательно прокладываются трубы приточной и вытяжной линий с их закреплением с помощью крепёжных материалов. Здесь важно соблюсти размерные параметры расположения труб, которые позволят создать нужную тягу. После прокладки труб монтируются дополнительные элементы (решётки, дефлекторы). Проверяется работоспособность системы. Герметизируются стыки между трубами и стенами (потолком, полом). При необходимости открытые участки труб утепляются.

Вентилятор — прибор, который может сломаться или отключиться при отсутствии электричества. В отключённом состоянии через него может проходить ограниченное количество воздуха.

Делаем естественную вентиляцию в гараже

Если вам понравился именно этот тип вентиляции, то нужно узнать, как именно она будет делаться. Некоторые особенности системы мы рассмотрели. Теперь же рассмотрим инструкцию по ее созданию. Чтобы реализовать все в жизнь, потребуется следующие инструменты:

• при отсутствии отверстий нужен перфоратор;
• болгарка, которой и будут нарезаться трубы;
• канализационные трубы соответствующего диаметра или другие трубы из пластика;
• защитная решетка, зонт и затворка;
• силиконовый герметик;
• рулетка, маркер и уровень.

С этим набором естественная вентиляция гаража своими руками будет выполнена в кратчайшие сроки. Итак, давайте рассмотрим инструкцию по созданию, чтобы сделать свой гараж безопасным и комфортным.

Остается только проверить функционирования системы вентиляции в гараже естественного типа. Вы убедились, что на ее создание не нужно много времени, денег и усилий. Гараж будет свежим и безопасным.

Организация временной вентиляции

Если в гараже предполагается выполнять ремонтные работы с выполнением сварки и покраски металлических деталей, требуется серьезная вытяжка, которой необязательно пользоваться постоянно.

Как соорудить систему для временного использования? Давайте рассмотрим один весьма интересный вариант:

Техническую суть оригинальной инженерной задумки поможет оценить следующая фото-подборка:

Мастер сможет трудиться в нормальных для него температурных  условиях, не облачаясь в затрудняющую движения теплую робу. Вытяжка будет выводить вредные токсины в вентиляционное отверстие при закрытых дверях.

Выбираем тип вентиляции

Есть несколько разновидностей вентиляций, которые можно воплотить в жизнь. Они имеют свои положительные и отрицательные стороны. Создание как одного, так и другого вида требует усилий и тщательного планирования. Давайте же рассмотрим эти виды:

Естественная вентиляция в гараже. Это самый простой и эффективный способ проветривания гаража. Он заключается в естественных процессах, основанных на физических законах.
Принудительная вентиляция. В этом случае используется целая система приборов (вентиляторы) благодаря которым и выполняется отвод отработанного воздуха и наполнения помещения свежим.
Комбинированная вентиляция. В этом случае используется как один, так и второй вид вентилирования

Мы обратим свое внимание именно на естественную вентиляцию. Для ее устройства потребуется наименьшее количество средств

В чем же принцип работы естественного типа вентиляции? Он основан на физических законах. Все знают, что теплый воздух поднимается верх, в то время как холодный опускается. Ниже приводится схема естественной вентиляции.

Как видно, система основывается на использовании двух труб или каналов, которые служат для вентилирования воздуха. Одна из труб – приточная, а вторая – вытяжная. При этом вытяжная труба находится у потолка погреба, а приточная на небольшом расстоянии от пола (не меньше 10 см). Итак, основываясь на законах физики делаем вывод: теплый воздух поднимается вверх и попадает в вытяжную трубу. В то же время свежий воздух подается через приточную трубу, замещая собой количество вышедшего воздуха. Таким образом и происходит вентилирование. Это напоминает процесс, при котором открывается одно окно на кухне и дверь на коридоре. Получается, что для гаража не потребуется установка дорогостоящего оборудования. Работы по созданию просты, воздухообмен происходит естественным образом.

Обратите внимание! Иногда на вытяжную трубу устанавливают дефлектор, который способствует лучшей циркуляции и усиливает эффект. Если такового нет, то в любом случае труба закрывается козырьком, чтобы внутрь не попадала влага

А вытяжная труба поднимается на 50 см над уровнем крыши.

Есть еще один важный момент, который способствует правильному функционированию системы. Речь идет о размещении труб внутри гаража

Очень важно, чтобы они располагались по диагонали в противоположенных местах. А еще важно рассчитать оптимальный диаметр отверстий

Ведь можно сделать сквозняк внутри, а не качественный воздухообмен. Есть некоторые стандарты, которые говорят о том, что на 1 м2 площади помещения нужно отверстие, диаметром 1,5 см. Например, если размер помещения 4х6 м, то его площадь будет равняться 24 м2. Путем несложных математических решений, получаем оптимальный диаметр вентиляционной трубы – 36 см (24х1,5=36). А если их будет две, что вполне логично, то рекомендуемый диаметр каждой трубы 18 см, так как сумма делится на два.

Многие считают этот вид вентилирования лучшим, так как для его воплощения не нужно много средств, а все работы можно сделать своими руками. Нужно только закупить трубы, сделать отверстия в стене и перекрытии, если таких нет, и выполнить установку системы вентиляции в гараже.

Обратите внимание! Вытяжное отверстие можно оборудовать заслонкой, чтобы выполнять контроль подачи холодного воздуха

Это особенно важно зимой

Комбинированные вентиляционные системы

В проектах этого типа применяют естественный приток свежего воздуха. Для временного повышения производительности – устанавливают вентиляционную технику в канале вытяжки. Это решение дешевле по сравнению с комплексными технологиями. Но с его помощью можно получить хорошие результаты, если приходится использовать сложные воздуховоды.

Загрязнения быстро удаляются при наличии мощной приточно-вытяжной системы вентиляции в гараже

Такое оборудование потребляет электроэнергию, поэтому надо будет установить проводку, устройства защиты от бросков напряжения и перегрева мотора. При желании, комбинированную вентиляцию своими руками можно дополнить датчиками движения, таймерами. Они пригодятся для автоматизации запуска системы при въезде автомобиля, выключения после заданного интервала времени. Мощный канальный вентилятор обеспечит интенсивный забор воздуха из дальних частей объекта недвижимости

Естественная вентиляция в гараже

Наиболее простым способом вентиляции гаража является естественная циркуляция воздушных потоков. Она основывается на аэродинамических законах природы, покоторым холодный воздух более тяжелый. Попадая внутрь помещения, он вытесняет собой более теплый, отработанный поток через вытяжные отверстия. Таким образом происходит воздухообмен. Специально оборудованная система естественного вентилирования называется аэрация.

Как правило, естественная вентиляция в гараже организовывается системой каналов. Вытяжная труба вентиляции располагается значительно выше притока, крыши гаража. Приточное отверстие часто монтируется внизу.

Работающая из-за разницы давления холодного, теплого потоков, естественная вентиляция в гараже практически неэффективна теплым временем года. Разница температуры внешнего, внутреннего воздушных потоков уравнивается, тяга ослабевает настолько, что движение масс прекращается.

Летом опасность представляет нестолько избыточная влажность (воздух более сухой), сколько скопление токсичных испарений от растворителей, краски, других технических жидкостей, которые с большой долей вероятности могут воспламениться.

Находящийся под строением подвал, погреб также перестает естественно вентилироваться летом.  Внутрь могут попасть влага, вредные пары жидкостей, выхлопные газы автомобиля, что негативно скажется на качестве хранящихся продуктов. К тому же собирающийся конденсат станет повышать влажность гаражного воздуха.

Схема комбинированного вентилирования

Распространенный, доступный способ проветривания гаражного помещения, отличающийся эффективностью. Комбинированная вентиляция в гараже своими руками схема:

• приточная подача воздуха организована проемом либо воздуховодом, работающим естественным способом;

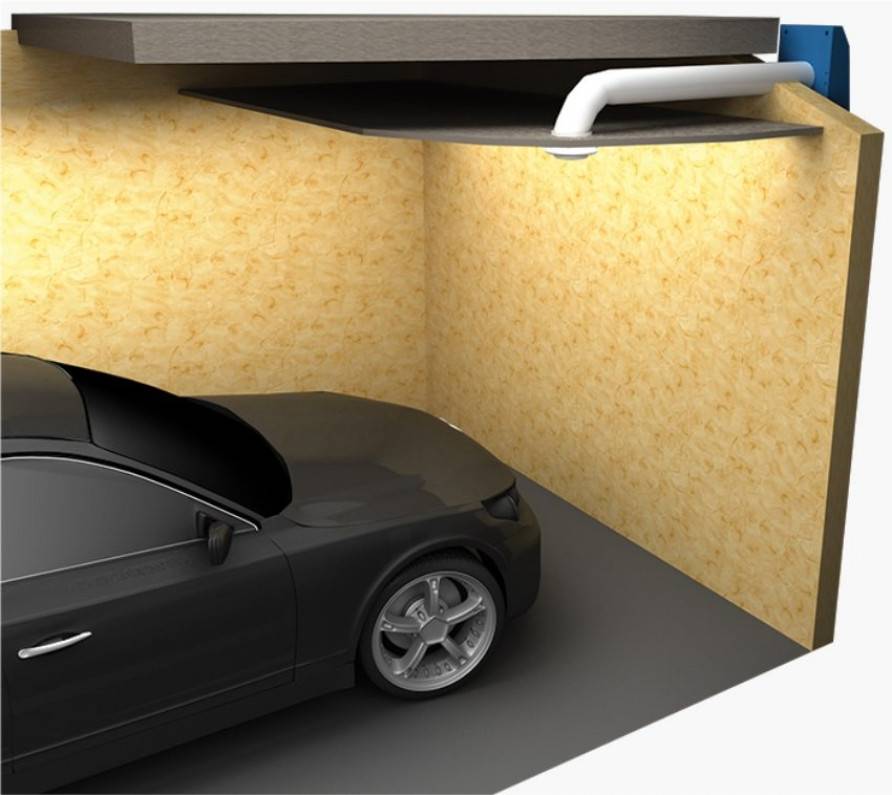

• внутри вытяжного проема, канала устанавливается принудительный механизм.

Принцип циркуляции воздушных масс. Вытяжной вентилятор забирает отработанный воздухопоток из верхнего слоя. Воздушное пространство гаража становится разреженным. Образующаяся область низкого давления затягивает свежий воздух снаружи естественным образом, подчиняясь законам аэродинамики.

Как сделать самостоятельно: пошаговая инструкция

С ямой

Гаражи часто оснащены смотровыми ямами. Рассмотрим, как сделать вентиляцию в гараже с учётом такой особенности. Есть несколько способов сооружения вентиляции в гараже с ямой:

1. Воздух доставляется в помещение путём забора с пола двух досок. Отток происходит за счёт нехватки одной доски. Яма должна быть расположена строго продольно и внутри гаража. Один край размещают около приточных входов в боксы, а другой – около вытяжного канала. Открытые доски настила позволяют приточному воздуху частично попасть внутрь ямы. Противоположный край служит выходом скопившейся влаги.
2. Приток обеспечит установка воздухоотводной трубы. С её помощью происходит забор поступающего воздуха под вентиляцию. Воздуховод смежного отвала выполняет роль вытяжки. Приточный канал должен располагаться у края смотровой ямы.

   Отверстия в гараже пропускают поступающий свежий воздух и частями пропускают его по трубе. Далее остатки воздуха оказываются в яме. Так как она расположена рядом с погребом и соприкасается с воздуховодом, то потоку легко следовать после поступления в вытяжку ямы наружу.

3. У приточной трубы есть вентилятор. Вытягивающий проём монтируется механизмом принудительным путём с помощью креплений. Вентиляция пространства работает в автоматическом режиме.

тут
Совет
Свежий воздух при таком способе нагнетается через воздуховод, прогоняется по яме, вытягивается вентилятором через второй вентиляционный канал. Его можно установить автономно либо совместить с подвальным.

Оборудование и материалы

Обязательный инструмент для оборудования вентиляции в гараже — болгарка и перфоратор. После совершения расчётов покупают трубы из пластика или металла. К ним нужны герметик, вентиляторы. Чтобы обезопасить вентиляционные входы/выходы, стоит приобрести крышки и решётки.

Перфоратор должен быть мощным, иначе не получится проделать углубление в стене либо оно будет неровным. Желательно иметь под рукой шлифовальную угловую машинку и теплоизолирующий материал.

Вентиляторы выбираются в зависимости от типа конструкции:

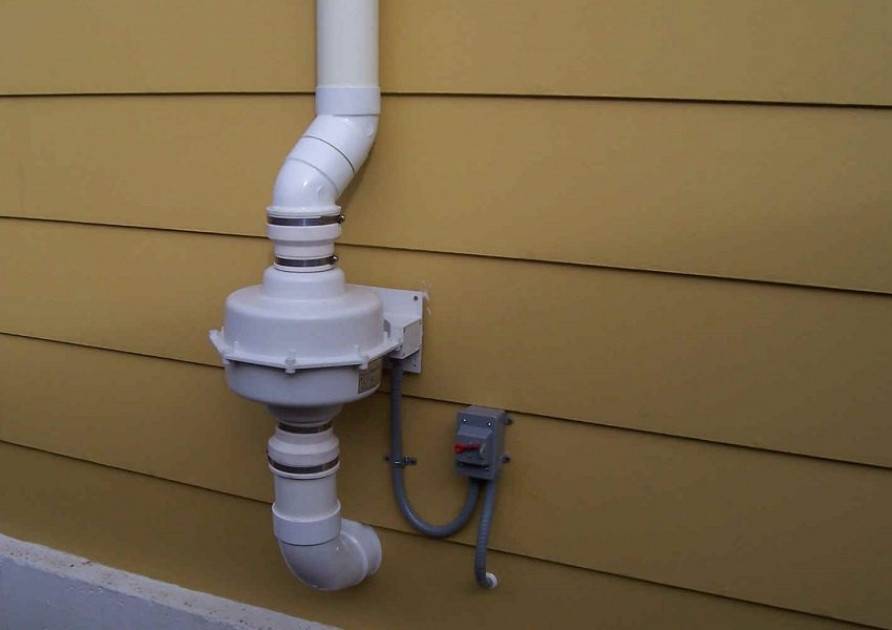

1. Вытяжные канальные устройства. Доступны, удобны в использовании. Встроенные регуляторы позволяют менять интенсивность и скорость потока воздушных масс. Оптимальный диаметр — около 160 мм. Для экономии проще приобрести 120 мм.
2. Центробежные. Сложные в монтаже, но идеальные на вытяжку. Лучше их использовать в гаражных боксах, в которых работают с химикатами, ЛКМ.
3. Вихревые. Подходят для помещений, в которых регулярно проводятся сварочные работы.

Если гараж предназначен только для хранения транспортного средства и не предполагает выполнения в нём работ, то можно подобрать самый практичный и ходовой вариант – вытяжной канальный вентилятор. Это самая дешёвая конструкция, а по эксплуатации – менее сложная.

Для сооружения воздуховодов лучше применять асбестовые или оцинкованные трубы. Сквозную трубу можно монтировать сквозным способом, когда вентиляционную трубу проводят через пол гаража и выводят наружу сквозь кровлю, и настенным, когда в стену погреба заделывается вытяжная труба и выводится за границы постройки.

Обновление воздуха естественным образом как раз достигается установкой сквозной трубы. Возникает разница температур внутри гаража и снаружи. Если тягу нужно увеличить, то устанавливают на трубу дефлектор. Он будет предохранять проход от попадания в него пыли, грязи.

Расчеты габаритов вентканала

Прежде чем приступить к монтажу необходимо провести расчеты. На 1 кв. м площади необходимо обеспечить 1,5 см вентиляционного канала. То есть, для гаража в 15 м2 необходимо использовать вентиляционный канал диаметром 22, 5 см. Но существуют и дополнительные условия:

• В гаражах с интенсивным использованием необходимо установить принудительный вентилятор.
• Вентиляционные каналы могут использоваться меньшего диаметра, но их должно быть несколько. К примеру, можно смонтировать два канала диаметр каждого который составляет 11,5 см.
• Места притока и вывода воздуха должны быть открытыми. Необходимо раз в год осматривать их на наличие грязи и мусора, по необходимости чистить.

Основные требования

Правильная вытяжка в гараже должна выполняться в соответствии с нормами и рекомендациями СНиП 21-02-99. Этот документ оговаривает, что система вентиляции обязательна в подобных помещениях. Она обустраивается так же качественно, как и в жилых помещениях.

Санитарные нормы регламентируют, что приток свежего воздуха должен составлять не менее чем 180 м³/ч. При этом температура внутри постройки не должна опускаться ниже 5ºС. Обновление воздушных масс внутри помещения должно происходить с периодичностью не менее 6 раз в сутки.

Система вентиляции требуется в двухэтажных и обычных постройках. Если гараж имеет мастерскую наверху, смотровую яму или прочие помещения, требуется обеспечить качественный воздухообмен везде. Если гараж имеет погреб, в нем создается самостоятельная вентиляционная система. Иначе здесь будет собираться сырость, появится неприятный запах.

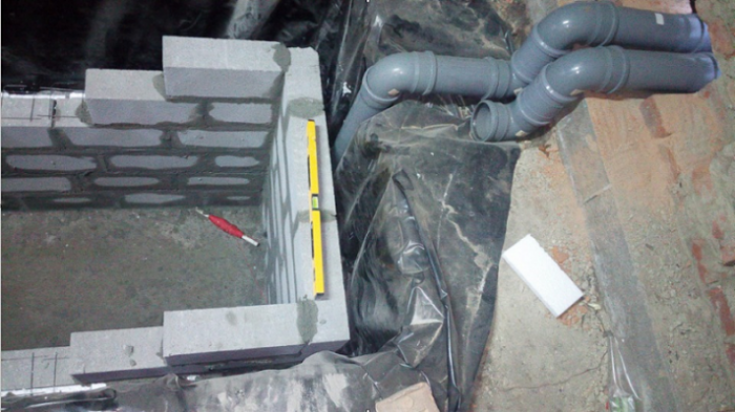

Механическая вытяжка своими руками

Механическая вытяжка способствует тому, что в небольшом помещении принудительная вентиляция способствует тому, что эффективно проветривается вся площадь, даже смотровая яма и погреб, некоторые автовладельцы научились грамотно сочетать принудительное вентилирование с обогревом.

Механическая вытяжка

В этом случае на приточных отверстиях помимо вентилятора устанавливают специальные тэны. В итоге в помещение поступает уже нагретый свежий воздух с улицы. Монтаж вытяжки в гараже выполняется следующим образом:

1. При данном способе монтировать приточное отверстие можно вверху. Вытяжка же должна располагаться только на противоположной стороне.
2. Заранее желательно позаботиться о подводке к вытяжным отверстиям защищенных электрических кабелей.

Схемы вентиляции гаражного помещения

Схема работы вытяжки в гараже

Вытяжку в гараже своими руками сделать очень просто. Для этого можно использовать три самых простых и наиболее часто используемых схемы устройства вентиляции небольших помещений.

• вытяжка, устроенная естественным путем;
• вытяжка, устроенная с применением механических средств;
• вытяжка, смонтированная с использованием комбинированной схемы.

Самый простой и в меньшей степени трудоемкий способ – это устройство естественной вытяжки. Но вот большой эффективности от такой вытяжки ждать не нужно, вытяжка работает за счет разности температур, которая получается внутри помещения и снаружи. И эффективность ее, возрастает с увеличением величины этого значения.

Наиболее часто такую вытяжку следует устраивать в гаражах, выполненных из металла. Для массивных конструкций из пеноблоков или кирпича, имеющих погреб, такую вытяжку делают крайне редко, из-за небольшой эффективности.

Механический способ подразумевает использование дополнительных устройств, которые монтируют в вытяжку. Это могут быть вентиляторы различного типа, нагнетатели.

При комбинированном способе в вытяжку, обеспечивающую отток воздуха из гаража монтируют вентилятор, а непосредственно приток свежего воздуха осуществляется естественным путем.

Виды вентиляционных систем

Оптимальный способ организации воздухообмена в помещении необходимо выбрать еще на стадии проектирования сооружения. Существует несколько типов вентиляционных систем, каждый из которых имеет свои преимущества и недостатки:

Естественная вентиляция.

Эта система предполагает обустройство минимум 2-х воздухоотводящих отверстий в помещении, обеспечивающих естественный воздухооборот. Циркуляция осуществляется из-за разницы температур в помещении и на улице. Этот тип является наиболее дешевым и востребованным. Он не требует подключения к электричеству и легко монтируется собственными силами, но не подходит для кирпичных или железобетонных строений.

Комбинированный способ вентиляции.

Схема заключается в обустройстве принудительной вытяжки и наличии естественного притока, или наоборот, принудительном притоке и естественной вытяжке. Подходит для гаражей с электричеством. Существенным преимуществом является возможность регулировки интенсивности воздухообмена за счет увеличения сечений воздуховода и производительности вентилятора.

Принудительная вентиляционная система.

Она подразумевает полностью механизированную схему, в которой присутствуют вентиляционное оборудование, вытяжки, нагнетатели и другие специальные устройства. Механическая вентиляция в погребе является единственным приемлемым способом, если гараж находится ниже уровня земли. В магазинах такие системы не отличаются демократичной стоимостью, но при приложении определённых усилий, её тоже можно обустроить самостоятельно.

При выборе рациональной схемы устройства необходимо учитывать, что принудительная вытяжка хоть и требует определенных вложений, но обладает наибольшей эффективностью и подходит для всех типов гаражей. При её наличии отсутствует необходимость распахивать гаражные ворота для усиления воздухообмена и дополнительно отапливать улицу или делать дыры в потолке и стенах. Естественная и комбинированная системы дешевле и проще в реализации, но для больших площадей они практически бесполезны.

Механическая и естественная вентиляция

Если вы владеете небольшим гаражом, то можно прибегнуть к тандему механической и естественной вентиляции. Это позволяет обеспечить эффективный воздухообмен и сэкономить на приобретении дорогого оборудования. Вентилятор может быть куплен небольшой, однако он будет способен справиться со своими задачами. Можно применить в работе вытяжку кухонного типа. Принцип планирования описываемых вентиляционных систем состоит в том, что поступление воздуха осуществляется естественным путем, тогда как отработанный воздух проходит сквозь отверстие, которое имеет встроенный вентилятор.

Обустраивая комбинированную систему вентиляции, нужно расположить приточное отверстие у пола, тогда как вытяжное — у потолка. В качестве отличительной особенности данной системы выступает отсутствие зависимости размещения монтируемых отверстий. Их можно располагать в любом удобном месте, уровни при этом могут быть разными. В качестве главного правила выступает то, что устанавливать друг напротив друга отверстия нельзя. В этом случае цепь окажется замкнутой, и поступление свежего воздуха будет невозможным. Использовать такую систему можно круглый год, однако установку вентилятора необходимо осуществлять в заблаговременно теплоизолированный воздуховод.
