Саморегулирующийся нагревательный кабель: обзор видов и особенности использования

Монтаж

Способы укладки нагревательного элемента

Греющий кабель для обогрева труб может быть смонтирован несколькими способами в зависимости от требований к монтажу и диаметра водопровода.

Этих способов существует три:

  • прокладка внутри трубы;
  • установка его снаружи с расположением вдоль трубы по прямой с закреплением скотчем;
  • наружный монтаж вокруг трубы по спирали.

При прокладке обогревателя внутри трубы он должен отвечать нескольким требованиям. Его изоляция не должна быть токсичной и не должна при нагреве выделять вредные вещества. Уровень электрической защиты должен быть не ниже IP 68. Его конец должен оканчиваться герметичной муфтой.

При прокладке снаружи трубы, он должен плотно прилегать к ней, закреплен скотчем, и поверх трубы должна быть одета полиуретановая теплоизоляция.

Схема устройства резистивного греющего кабеля для труб

Внутренний монтаж обогревателя

Первый способ – самый трудный с технической точки зрения. Для этой цели используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68.

В этом случае его конец должен быть тщательно герметизирован специальной муфтой. Для этого способа монтажа выпускают специальный комплект, который состоит из тройника 90 или 120 градусов, сальника, а также стандартный комплект для подсоединения к электрической сети с концевой муфтой.

Стоит сказать, что для подсоединения обогревателя и для установки его внутри трубы необходимо иметь базовые знания по сантехнике и электромонтажу. А последовательность можно описать следующим образом. При наличии всех комплектующих: сальника, тройника, а также необходимого набора инструментов начинаем с монтажа тройника на водопровод, который необходимо предохранить от промерзания зимой.

Тройник устанавливается на трубу с помощью резьбового соединения с уплотнением лентой ФУМ или паклей с краской. Во второй выход тройника, предназначенного для сальника, вставляем подготовленный к монтажу греющий кабель для водопровода с надетыми на него шайбой, сальниковым вкладышем из полиуретана и сальниковой втулкой с резьбой.

После установки его в водопровод производится монтаж сальника. При этом надо следить, чтобы соединительная муфта между греющим и электрическим кабелями находилась снаружи трубопровода примерно на 5-10 см от сальника. Комплект для внутреннего монтажа лучше приобретать у поставщиков кабеля, так как все сальниковые прокладки выполнены под его сечение. Это позволит в дальнейшем при эксплуатации обезопасить себя от утечек воды из сальника.

Для внутренних труб используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68

Внешний монтаж обогрева трубы

Обогрев наружных труб с помощью кабеля

Монтаж обогрева снаружи водопровода значительно легче. Его прокладывают вдоль трубы, закрепляя по всей длине с помощью алюминиевого скотча через каждые 30 см. Если есть возможность, его прикрепляют к нижней части трубы, чтобы обогрев был оптимальным – снизу вверх.

Рассмотренный способ относится к водопроводам малого диаметра, при больших диаметрах он подбирается более мощным и прокладка выполняется по спирали вокруг трубы. Запорную арматуру такую, как вентили, краны, фильтры, обматывают кабелем в произвольной форме.

Если он саморегулирующийся, то для него не важна форма обвивки вокруг вентилей, допускается даже перекрестие. Вне зависимости от вида монтажа – внутри или снаружи, вдоль трубы или по спирали – все водопроводные трубы необходимо заизолировать. Существует очень удобная полиуретановая скорлупа для разных диаметров.

Так как защита канализации от замерзания так же важна, как и защита водопровода, то выпуски канализации обогреваются аналогичным образом. Единственное отличие – трубы канализации имеют диаметр от 150мм и систему обогрева на них монтируют снаружи по спирали.

Обогрев кабелем труб: составляющие системы

Виды нагревательных кабелей — резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов.1. Резистивные — состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные — с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий — греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень теплоподачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся приспособления кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками — переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение. К недостаткам можно отнести его высокую стоимость.

Отличие резистивного и саморегулирующегося варианта

Укладка резистивного греющего кабеля на данный момент многим кажется самым лучшим решением. Он быстро нагревается, успешно справляется с функциями подогрева в сложной среде. Немаловажный факт, резистивный провод едва ли не вдвое дешевле саморегулирующегося.

Резистивный греющий кабель в разрезе

Но в долгосрочной перспективе его использования возникают проблемы. Во-первых, электроэнергии он потребляет изрядно. Откровенно говоря, много энергии. И отрегулировать энергопотребление, увы, нельзя.

Если вы ошиблись с длиной провода, исправить ошибку вы не сможете никаким другим способом, кроме наматывания излишков. Подрезать его и использовать кусок нужной длины не получится. Разумеется, намотанный где попало провод, это дополнительный риск. При потертостях, перегибах, повреждениях резистивного кабеля, придется полностью менять всю систему. При работах с подземными коммуникациями, например, с врытыми в землю трубами, его замена, это значительные расходы.

С использованием одножильного резистивного греющего кабеля имеется дополнительная проблема монтажа. Одножильный кабель обязательно нужно замыкать в кольцо.

Таким образом, экономия при приобретении оказывается серьезными проблемами и затратами при эксплуатации.

Устройство и принцип работы греющего кабеля

Кабель состоит из следующих элементов:

— внешней защитной оболочки;

— металлической стандартной оплётки;

— термопластичной оболочки;

— медных проводников, скрученных между собой;

— проводящей матрицы, осуществляющей саморегуляцию температуры нагрева.

Матрица выполнена из полимера на углеродной основе. Представляет собой непрерывно греющий элемент, но с функцией изменения температурного режима. Внешняя оболочка бесшовная, что предотвращает попадание внутрь влаги повреждение конструкции от механического воздействия.


При снижении температуры воздуха матрица меняет свои свойства за счёт увеличения выделяемой тепловой мощности. Медные проводники обеспечивают беспрерывное напряжение по всей длине кабеля. Термопластичная оболочка создаёт барьер от внешнего воздействия на рабочие элементы. А металлическая оплётка выполняет функцию заземления, экранирования и жёсткой защиты. В основу принципа работы заложена инновационная технология PTC – Positive Temperature Coefficient.

Нюансы кровельного обогрева

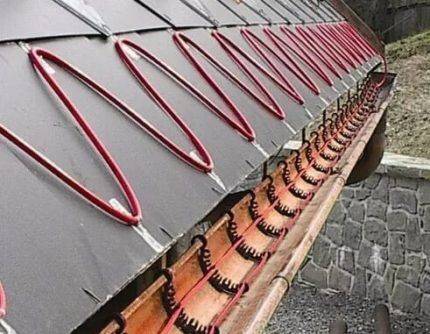

Чтобы создать благоприятные условия для постоянного подтаивания снега и льда на кровле и системе водостоков, греющий кабель монтируют в следующих местах:

  • на краю кровли (желательно по всему по периметру);
  • в желобах под скатами;
  • в водосточных трубах;
  • в ендовах.

На открытых местах кабель закрепляют зажимами и кронштейнами, в трубах – подвешивают на тросе или цепи.

Вариант устройства системы «антилед»:

Заключительный этап проводится внутри помещения. Устанавливаем электрический шкаф управления и подключаем обогревательную систему. Затем включаем терморегулятор и проверяем, как работает система.

Монтаж

Способы укладки нагревательного элемента

Греющий кабель для обогрева труб может быть смонтирован несколькими способами в зависимости от требований к монтажу и диаметра водопровода.

Этих способов существует три:

  • прокладка внутри трубы;
  • установка его снаружи с расположением вдоль трубы по прямой с закреплением скотчем;
  • наружный монтаж вокруг трубы по спирали.

При прокладке обогревателя внутри трубы он должен отвечать нескольким требованиям. Его изоляция не должна быть токсичной и не должна при нагреве выделять вредные вещества. Уровень электрической защиты должен быть не ниже IP 68. Его конец должен оканчиваться герметичной муфтой.

При прокладке снаружи трубы, он должен плотно прилегать к ней, закреплен скотчем, и поверх трубы должна быть одета полиуретановая теплоизоляция.

Схема устройства резистивного греющего кабеля для труб

Внутренний монтаж обогревателя

Первый способ – самый трудный с технической точки зрения. Для этой цели используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68.

В этом случае его конец должен быть тщательно герметизирован специальной муфтой. Для этого способа монтажа выпускают специальный комплект, который состоит из тройника 90 или 120 градусов, сальника, а также стандартный комплект для подсоединения к электрической сети с концевой муфтой.

Стоит сказать, что для подсоединения обогревателя и для установки его внутри трубы необходимо иметь базовые знания по сантехнике и электромонтажу. А последовательность можно описать следующим образом. При наличии всех комплектующих: сальника, тройника, а также необходимого набора инструментов начинаем с монтажа тройника на водопровод, который необходимо предохранить от промерзания зимой.

Тройник устанавливается на трубу с помощью резьбового соединения с уплотнением лентой ФУМ или паклей с краской. Во второй выход тройника, предназначенного для сальника, вставляем подготовленный к монтажу греющий кабель для водопровода с надетыми на него шайбой, сальниковым вкладышем из полиуретана и сальниковой втулкой с резьбой.

После установки его в водопровод производится монтаж сальника. При этом надо следить, чтобы соединительная муфта между греющим и электрическим кабелями находилась снаружи трубопровода примерно на 5-10 см от сальника. Комплект для внутреннего монтажа лучше приобретать у поставщиков кабеля, так как все сальниковые прокладки выполнены под его сечение. Это позволит в дальнейшем при эксплуатации обезопасить себя от утечек воды из сальника.

Для внутренних труб используют специальные виды греющего кабеля с пищевой фторопластовой наружной изоляцией, которая не содержат вредных веществ, обладает уровнем электрической защищенности не ниже IP 68

Внешний монтаж обогрева трубы

Обогрев наружных труб с помощью кабеля

Монтаж обогрева снаружи водопровода значительно легче. Его прокладывают вдоль трубы, закрепляя по всей длине с помощью алюминиевого скотча через каждые 30 см. Если есть возможность, его прикрепляют к нижней части трубы, чтобы обогрев был оптимальным – снизу вверх.

Рассмотренный способ относится к водопроводам малого диаметра, при больших диаметрах он подбирается более мощным и прокладка выполняется по спирали вокруг трубы. Запорную арматуру такую, как вентили, краны, фильтры, обматывают кабелем в произвольной форме.

Если он саморегулирующийся, то для него не важна форма обвивки вокруг вентилей, допускается даже перекрестие. Вне зависимости от вида монтажа – внутри или снаружи, вдоль трубы или по спирали – все водопроводные трубы необходимо заизолировать. Существует очень удобная полиуретановая скорлупа для разных диаметров.

Так как защита канализации от замерзания так же важна, как и защита водопровода, то выпуски канализации обогреваются аналогичным образом. Единственное отличие – трубы канализации имеют диаметр от 150мм и систему обогрева на них монтируют снаружи по спирали.

Обогрев кабелем труб: составляющие системы

Какой мощности требуется греющий кабель для водопровода

Выбор конкретной мощности изделия зависит от многих факторов, включая регион проживания, принцип прокладки водопровода, диаметр используемых труб, наличие или отсутствие утеплителя и способа монтажа обогревательного элемента (внутри или снаружи трубы). Каждый производитель предлагает подробные характеристики изделия и таблицы, в которых описывается зависимость расхода кабеля на метр трубы. Таблица формируется отдельно для конкретной модели провода (мощности).

При наличии среднего утепления водопровода с использованием пенополистирольной скорлупы 30 мм, при умеренном климате на обогрев каждого метра трубы изнутри достаточно воспользоваться кабелем мощностью 10 Вт/м. При наружном обогреве подойдут изделия мощностью не ниже 17 Вт/м. Чем ближе север, тем выше мощность провода.

Особенности монтажа греющего кабеля

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

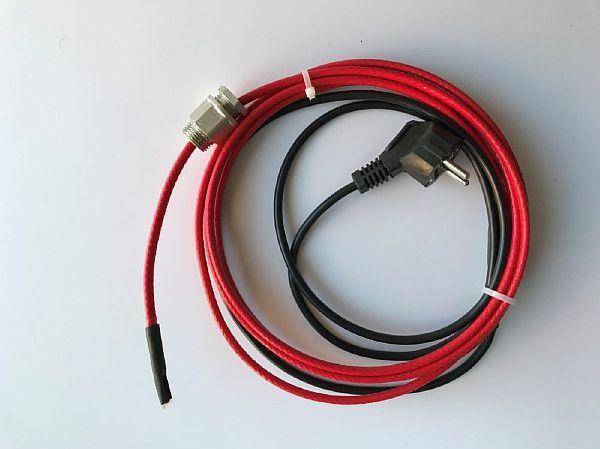

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Монтаж греющего кабеля на кровле и водостоках

Обогрев водопровода греющим кабелем

Греющий кабель в трубу. Обогрев внутри трубопровода

Дополнительно о наружной установке

Обогрев труб водопровода греющим саморегулирующимся кабелем со внутренним монтажом не рекомендуется осуществлять, если планируется использовать больше одного кабеля. Если труба имеет небольшой диаметр, в пределах 50 мм, то одного провода будет достаточно. Если же речь идет о большой трубе, то обычно используется от 2 до 4 штук, которые располагаются в областях с низкой температурой.

Монтаж саморегулирующегося греющего кабеля осуществляется и для труб, помещенных в грунт. Здесь можно использовать золотую середину: два кабеля при этом должны идти параллельно, вдоль противоположных сторон. Если крепления на алюминиевый скотч, который увеличивает теплоотдачу и защищает кабель, недостаточно, можно использовать более прочное крепление — на стяжки. Если при эксплуатации на отдельные участки трубы попадают прямые солнечные лучи, следует использовать стяжки черного цвета, которые устойчивы к ультрафиолету.

Греющий кабель – характеристики

Мощность становится основным критерием для тех, кто заинтересован в покупке греющего кабеля.

Её выбирают в зависимости от места эксплуатации:

  • 5 Ватт – при подземных коммуникациях.
  • 10-20 Ватт – тоже для укладки под землёй, но если камень идёт снаружи.
  • 20-50 Ватт – для трубопроводов, идущих по воздуху.
  • 50-150 Ватт – если обогреватель в качестве основного источника – в тёплых полах.

Температурный режим тоже имеет значение. Есть высокотемпературные изделия, способные выдержать до 190 градусов, среднетемпературные и низкотемпературные. Последние две разновидности выдерживают, соответственно, 120 и 65 градусов. От этого и стоит исходить, выбирая провод для обогрева водопроводных труб.

Сколько потребляет греющий кабель?

Каждый потребитель часто задумывается об этом, в первую очередь. Ни один специалист не сможет заранее рассчитать точный ответ. Ведь он зависит от большого количества факторов.

Потребление определяется следующей группой показателей:

  1. Разновидность выбранного греющего кабеля.
  2. Мощность и длина.
  3. Диаметр, теплоизоляция трубы.
  4. Погодные условия.
  5. Место расположения такого изделия, как провод нагревательный.

При использовании таких труб можно рассчитать потребление, но лишь приблизительно.

Для этого достаточно использовать следующую схему:

Сначала надо узнать, какое номинальное потребление, рассчитанное производителем.

  • При наличии теплоизоляции потребление снижается примерно в два раза.
  • При круглосуточной работе надо количество часов в сутках умножить на 30 дней, потом результат перемножают с потребляемой энергией. Тогда получают характеристику, которой должен обладать провод для обогрева водопроводных труб.

Достоинства:

Отсутствие перегрева. Саморегулируемые термокабели можно перекрыть друг другом без любого риска перегреть их. Их пересечение друг с другом не наносит никакого вреда

Это имеет немаловажное значение для регулировочнозапорных механизмов, например, когда нужно обмотать задвижку на трубе. Также случается, что греющий кабель в системах антиобледенения закрывается грязью, листьями и прочим мусором

В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

В этом случае обычный резистив сгорит в то время как самреги будут надежно работать;

Удобство нарезки. Такие кабели можно отрезать из общей бухты по не обходимой длине сразу на месте «в поле». Это дает дополнительную гибкость, когда планы не соответствуют ситуации «реальной жизни» на месте. Подобные соединения можно делить на куски необходимой протяженности с предельной длиной до 0,7 — 0,15 км (в зависимости от типа самрега). В отличие от них, резистивные кабели обладают четко установленной длиной;

Саморегулировка. В процессе эксплуатации не требуется устанавливать сложные многоканальные терморегуляторы, т.к. кабель резко снижает мощность после достижения определенной пороговой температуры. Этот режим идеален для антиобледенительных систем, где зачастую очень сложно по всей длине сечения поддерживать нужную температуру. Самрег же сам находит подходящую температуру под каждую зону;

Экономия электричества. За счет точечного выделения тепла там, где это требуется и минимального тепловыделения в местах, не требующих обогрева, саморегулирующий кабель гораздо экономнее резистивного. В системах антиобледенения резистивный кабель подключается как правило к одному термодатчику и выделяет тепло там, где находится датчик и требуется обогрев, так и в местах, где это не нужно.

Как выбрать саморегулирующий греющий кабель, рассмотрим технические характеристики

При выборе в первую очередь определяются с его видом. Резистивные устройства склонны к перегоранию, к тому же они выпускаются мерными отрезками, и не допускают укорачивания/удлинения. Их мощность постоянна независимо от потребности в тепле в данный момент. Обычно их используют для прогрева труб малого диаметра, емкостей с водой или водостоков.

Проводники саморегулирующиеся более распространены. Они безболезненно переносят скачки напряжения в сети, не перегорают и дают возможность  экономии электроэнергии. При их использовании длина не ограничивается. Разумеется, более приемлем именно этот вариант, несмотря на более высокую цену.

При выборе необходимо обращать внимание на конструкцию изделия. Стремясь снизить цену, производители иногда не устанавливают экранирующую оплетку. Это, так называемый бюджетный вариант

Это, так называемый бюджетный вариант

А назначение этого элемента конструкции – упрочнение изделия и устройство заземления, что немаловажно

Следует также обращать внимание на наружную оплетку саморегулирующегося кабеля. Для использования в бытовых условиях вполне достаточна оболочка из полиолефина (водосточные трубы или кровля). При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам

При установке греющего кабеля на самотечных канализационных системах лучше применять устройства с оболочкой из фторопласта, устойчивого к агрессивным средам.

Не все изделия пригодны для использования снаружи и внутри. Назначение следует уточнить у продавца-консультанта или проверить по сертификату качества.

При выборе саморегулирующегося кабеля следует учитывать также температурный класс. Низкотемпературные нагреваются до температуры 65 градусов, потребляя мощность до 15 Вт/метр. Их используют для защиты от промерзания водопроводных труб небольшого диаметра.

Среднетемпературные – греются до 120 градусов, используя мощность в пределах 10-33 Вт/м. Им можно прогревать трубы среднего диаметра и водосточные.

Выбор определяется и размером обогреваемых труб. В первом приближении можно рекомендовать следующие параметры:

  • для труб 25 – 40 мм – 16 Вт/м;
  • 40 – 60 мм – 24 Вт/м;
  • 60 – 80 мм – 30 Вт/м;
  • Более 80 мм – 40 Вт/м.

Где используют системы нагрева?

Сфера применения нагревательных кабелей для труб (и не только) достаточно велика. Их монтируют в местах, где необходим регулируемый подогрев примыкающих (окружающих) поверхностей или материалов.

Некоторые виды кабеля специально предназначены для оборудования систем «теплый пол». Их укладывают под керамической плиткой, доской, ламинатом, ковролином, а иногда заливают бетонной стяжкой.

Последний вариант наименее эффективный, так как стяжка «крадет» тепло, и через финишное покрытие проходит только его часть.

Схема расположения нагревательного кабеля в санузле по системе «теплый пол». Провод располагают «змейкой» по всей площади комнаты так, чтобы два конца оказались в противоположных углах

Подогрев кабелей распространен в системах водопровода и канализации. Коммуникации, заглубленные в грунт или проходящие над землей, в северных регионах России подвергаются риску полного замерзания на протяжении полугода – с октября по апрель.

Если трубопровод проложен выше уровня промерзания грунта и недостаточно утеплен, то быстро потеряет свою работоспособность. Поэтому, рекомендуем побольше узнать о видах греющего кабеля для обогрева водопровода.

Заменить теплоизоляционный «кокон» поможет греющий кабель, зафиксированный на трубе. Существуют разные способы монтажа, наиболее распространенные – линейный и спиральный. Второй охватывает большую площадь трубы

Если трубы уже зарыты в траншеях и демонтаж невозможен или нежелателен, применяется монтаж кабеля внутрь водопроводной (канализационной) трубы через врезанный в наиболее удобном месте тройник.

Следующее применение саморегулирующего кабеля – системы обогрева кровель и водостоков.

Провода закрепляют особым образом на краях крыши, в лотках и желобах, в водосточных трубах. Они предупреждают образование наледи, которая разрушает водосточные системы

Под воздействием высокой температуры снег и лед постепенно превращаются в воду, которая по лоткам и трубам стекает вниз. Крыши становятся безопасными для людей и находящегося во дворе транспорта.

Практичное использование нагревательных кабелей для тех, кто не любит запотевших стекол и зеркал – крепление самрега с обратной стороны зеркала, после чего конденсат больше не будет беспокоить.

На производстве и во время строительных работ нагрев часто необходим в качестве помощи для «созревания» бетонных растворов.

Чтобы характеристики готового материала отвечали нормам, необходимо создать особый температурный режим. С этой целью в в месте, куда будет залит раствор, равномерно размещают саморегулирующиеся кабели, а для их фиксации используют арматуру. После застывания они остаются внутри конструкции

Похожая ситуация с жидкостями, для поддержания определенной температуры которых также применяют самреги. Вместо нагревания резервуара с технической жидкостью традиционным способом в нее опускают кабель, в результате характеристики химических или пищевых растворов какое-то время не меняются.

Системы нагрева не обошли и сельскохозяйственную отрасль. Кабель помещают прямо в грунт, под верхний питательный слой, чем предохраняют корни культур от промерзания.

Советы по монтажу и обслуживанию

Чтобы эксплуатация греющей системы не доставляла хлопот, желательно при монтаже выполнить все действия, рекомендуемые производителем. Хорошо не забыть про стикеры – на обогреваемый участок поместить/приклеить извещения об обогреве.

В будущем, особенно при необходимости ремонта, такая предусмотрительность окажется весьма кстати. Также стоит проводить регулярный осмотр трубопровода, а при обнаружении проблем с греющим кабелем или его повреждении, следует правильно выполнить ремонт.

Для чего удалить поврежденный кусок, а вместо него на этом участке присоединить новый, неповрежденный. Чинить поврежденный участок не стоит – правильным решением станет замена.

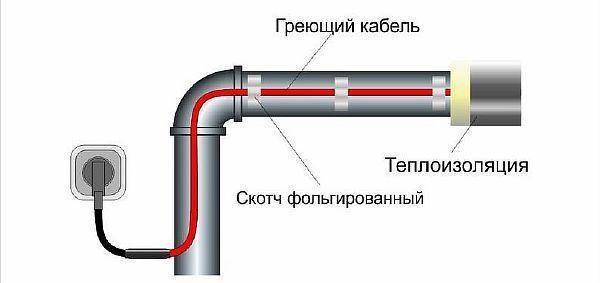

Опытные монтажники советуют использовать металлический скотч для устранения шероховатых участков трубы, где предстоит монтировать греющий кабель.

Еще один полезный совет касается экономии: не стоит экономить, покупая дешевый китайский кабель-подделку – доставать трубы из земли и менять греющую систему в морозные дни обойдется в несколько раз дороже покупки качественной системы от проверенного производителя.

Лучше сразу купить надежный кабель и прочие компоненты с долголетней гарантией от добросовестного производителя, кроме того, желательно рассмотреть один из альтернативных вариантов обогрева труб в качестве дублирующего дополнения.

Комментарии:

Степаныч

Статья хорошая, но этот кабель никак не предназначен для теплых полов. Разогреть его до какой-нибудь приемлемой температуры не удастся. Только для размораживания и защиты от обледенения. Больше этот кабель ни на что не годится

Трудяга

Дорого и непрактично. Не встречал я еще саморегулирующего кабеля, который нормально работал хотя бы 2-3 года. Со всеми возникают проблемы. В общем, сырая технология, и очень дорогая к тому же.

Оставить комментарий Отменить ответ


Обогреваем частный дом с помощью электроотопления


Электрообогрев теплицы кабелем своими руками


Электрический конвектор на стене быстро прогреет комнату


Преимущества и недостатки кварцевого обогревателя

Монтаж трубопровода с подогревом

Основное требование к таким подключением к источнику – размещение отвода ниже глубины промерзания грунта. Этот фактор зависит от климатических условий местности.

Видео

Для Подмосковья он составляет порядка 1,8 метра, в Челябинской области – 1,9. Представим ситуацию, когда подводящая секция должна быть длиной 10 – 15 метров при глубине траншеи более 2-х метров (до 30 см составит устройство дренажного слоя). При этом ее ширина должна обеспечить удобную работу землекопа. Здесь впору экскаватор заказывать!

При использовании кабельных трасс обогрева достаточно вырыть канаву глубиной до 50 см и шириной порядка 30. Устройство дренажа также необходимо. Укладку пластиковой трубы с греющим кабелем нужно производить свободно, не в натяжку.

При таком размещении трубы неизбежны ее деформации вследствие подвижек грунта, но в случае с использованием пластиковых изделий они не опасны вследствие пластичности материала.

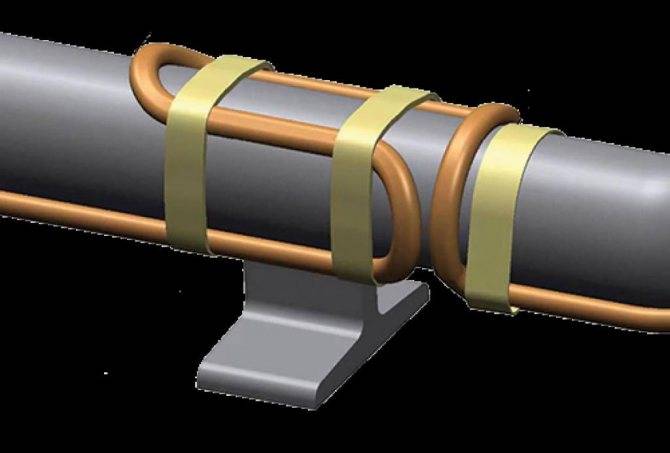

Кабель для прогрева пластиковых труб может быть размещен на ней различными способами:

намотка на трубу

Такое крепление обеспечивает наибольшую поверхность контакта объекта и греющего элемента. Крепление производится металлизированным скотчем в поперечном и продольном направлении;

прокладка нагревателя по стенке трубопровода параллельно его оси

При таком расположении тепловыделителя используют прокладку одной или двух ниток с разных сторон трубы. Крепление производится таким же образом;

размещение нагревателя внутри трубопровода. Эту операцию лучше доверить опытным специалистам, поскольку она чревата повреждением провода, что приводит к его быстрому выходу из строя.

Для предотвращения потерь тепла, в окружающую среду подогреваемые трубы во всех случаях оснащаются дополнительным теплоизолирующим слоем из разъемных изоляторов, намоткой пористых листовых изоляторов или обычным рулонным утеплителем. Для его защиты используют различные материалы от рубероида до металлической фольги.

Монтаж кабеля в пластиковых трубах с внутренним расположением не применяется для обогрева водосливных канализаций. Такие стоки часто содержат в себе химически активные вещества, способные в короткое время нанести магистрали существенные повреждения.

Нередко греющие кабели применяются для оттаивания водосточных труб, чтобы предотвратить их разрушение. При этом применяются более мощные тепловыделители из расчета 30 – 50 Вт на метр.

Такие же мощности должен иметь и кабель для разморозки пластиковых труб водосливных систем.

Ошибки при установке греющих кабелей

Рассмотрим типовые ошибки при устройстве нагревательных систем:

  • устройство нагревателей при глубине закладки разводки ниже уровня промерзания грунта, это может рассматриваться как непроизводительные расходы. В данном случае достаточно установить местный прогрев в местах повышенного риска, где заглубление системы недостаточно. Таким местом, как правило, является точка ввода в дом;
  • некоторые потребители считают, что нагревательная система способна заменить утепление трубопровода, что не соответствует действительности. При отсутствии наружной изоляции они получают неэффективную систему прогрева, не спасающую от перемерзания;
  • ошибочным является убеждение, что греющая трасса должна работать беспрерывно, часто в этом не бывает необходимости, а расход электроэнергии при норме потребления 18 Вт на метр может составить существенную сумму. Дополнительные затраты на автоматику включения/отключения обогрева с использованием термодатчиков в таком случае окупится в самое короткое время.

Видео

Кабель для разморозки пластиковых изделий устанавливается, как правило, с профилактической целью во избежание образования ледяных пробок в местах повышенного риска, в частности – на выходе сливной системы из дома.

Не факт, что она будет использоваться постоянно, но в любом климате могут возникнуть экстремальные условия эксплуатации. В этом случае дополнительная возможность подогрева/разморозки труб лишней не будет.

Заключение

Понесенные затраты на греющий кабель для пластиковых трубопроводов и его монтаж позволят значительно сократить расходы на выполнение строительных работ и надежно защитят потребителя от климатических превратностей.

Преимущества и недостатки

Саморегулирующий кабель — не идеальный продукт, ведь у него имеются не только плюсы, но и слабые места.

Преимущества:

  1. Надежность и простота конструкции.
  2. Равномерность и однородность нагрева по всей длине с возможностью изменения температурного режима на холодных/теплых участках.
  3. Устойчивость к резким изменениям напряжения, отсутствие боязни к резким скачкам этого параметра.
  4. Экономия электричества. Даже при работе на максимальной мощности расходы на оплату электроэнергии будут сравнительно небольшими.
  5. Безопасность. Наличие нескольких защитных слоев надежно защищает от повреждения электрическим током. Кроме того, такая продукция не боится перехлеста и надежно защищена от перегрева.
  6. Нет необходимости в дополнительном обслуживании и расходах.
  7. Отсутствуют ограничения по длине, что позволяет подобрать решение для конкретных ситуаций.

У саморегулирующих греющих проводников имеется и ряд недостатков:

  1. Более высокая цена из расчета на один метр изделия.
  2. Кабель пускается в больших объемах и зачастую без заводских муфт и сальников для подключения. Также отсутствуют соединительные трубки, которые необходимо подключать самостоятельно.

Главным недостатком для многих покупателей является стоимость, но при длительной эксплуатации саморегулирующийся проводник экономнее конкурентов. Это достигается, благодаря способности менять мощность в зависимости от условий эксплуатации.

Системы управления греющим кабелем

Практически все системы электрообогрева, кроме самых примитивных, оснащаются набором датчиков температуры, тока, напряжения, управляющими приборами и системами сбора информации. Назначение подсистем управления (далее по тексту системы управления) – не только поддерживать заданный алгоритм работы системы, но и предоставлять обслуживающему персоналу информацию о ее функционировании.

Рассматривая имеющиеся в настоящее время системы управления электрообогревом, можно прийти к парадоксальному выводу: предприятия-заказчики используют в качестве систем управления технологическим процессом самые современные системы от ведущих производителей, а в качестве систем управления электрообогревом используются самые примитивные системы на основе простейших капиллярных термостатов. Однако, в случае взрывозащищенного исполнения, капиллярные термостаты предлагаются производителями за весьма существенные деньги.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
