Коротко принцип работы и предназначение защитных автоматов
Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.
Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.
Внешний вид трех полюсного автоматического выключателя
Провода должны соответствовать нагрузке
Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.
Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .
Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.
Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.
кабель силовой NYM
Защитить самое слабое звено электропроводки
Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.
Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.
При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.
Расплавленная изоляция проводов
Расчет номинала автомата
Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:
где Р – суммарная мощность электроприборов.
Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.
Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.
Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.
Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:
Таблица выбора автомата по току
Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода
Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.
Таблица подбор сечения провода по мощности
Какое сечение провода нужно для 3 квт
Формула как найти мощность тока
Плавный пуск асинхронного электродвигателя с короткозамкнутым ротором
Новогодние поздравления с юмором
Отключающая способность
4500А или 6000А – номинальная отключающая способность тока в амперах при номинальном напряжении.
Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.
Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, “прикипеть”, либо разрушатся (выгорят) стенки корпуса.
С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.
Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.
Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.
Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.

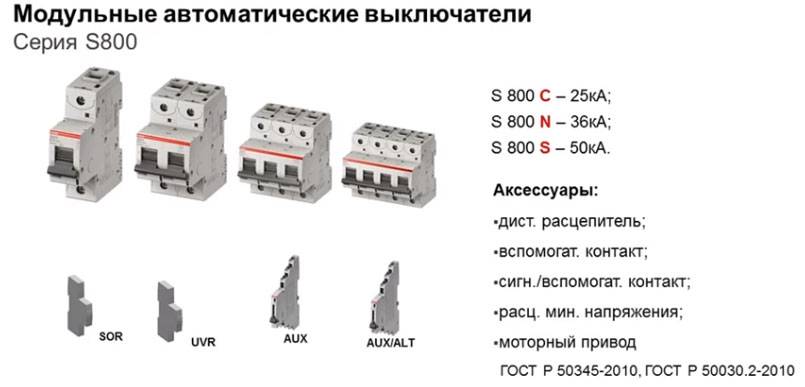

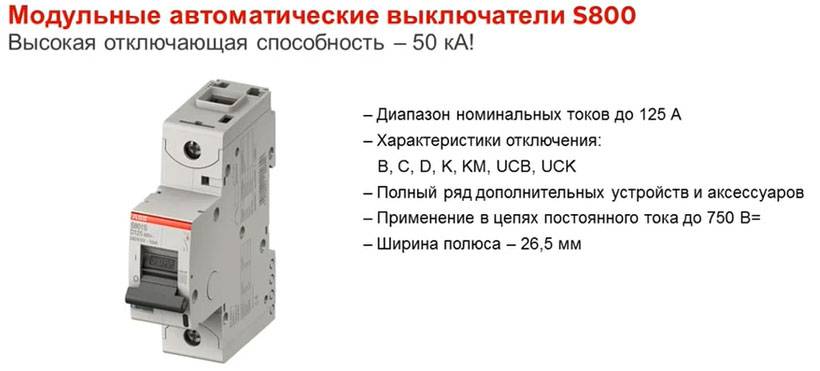

Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!
Как выбрать автомат по величине силы тока
Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.
Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.
Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.
Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.
Маркировка есть в паспорте изделия, и обязательно на корпусе.
При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.
Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).
Подробнее о времятоковой характеристике расскажем далее.
Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.
Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
Класс токоограничения
Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ.
Небольшой лайфхак о том, как выбрать необходимый выключатель для дома
Предложим несколько общих рекомендаций:
- Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
- При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10. Рисунок 10. График для выбора АВ в зависимости от тока нагрузки
Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат – 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.
-
- Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
- Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.
ГОСТ и стандарты
Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.
Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.
Эта надпись означает, что выключатель можно применять только в бытовых условиях.
Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.
Есть и другой ГОСТ Р500030.2
Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.
Далее некоторые надписи могут дублировать информацию на передней панели.
U=400V – номинальное рабочее напряжение
Icn=6000А – наибольшая отключающая способность
50/60Гц – частота работы электросети
I=8In (С) – автоматический выключатель имеет характеристику “С” с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).
Количество полюсов
Как уже было сказано, автомат защиты сети имеет полюса – от одного до четырех.
Подобрать для цепи устройство по их числу совсем несложно, достаточно лишь знать, где используются различные типы АВ:

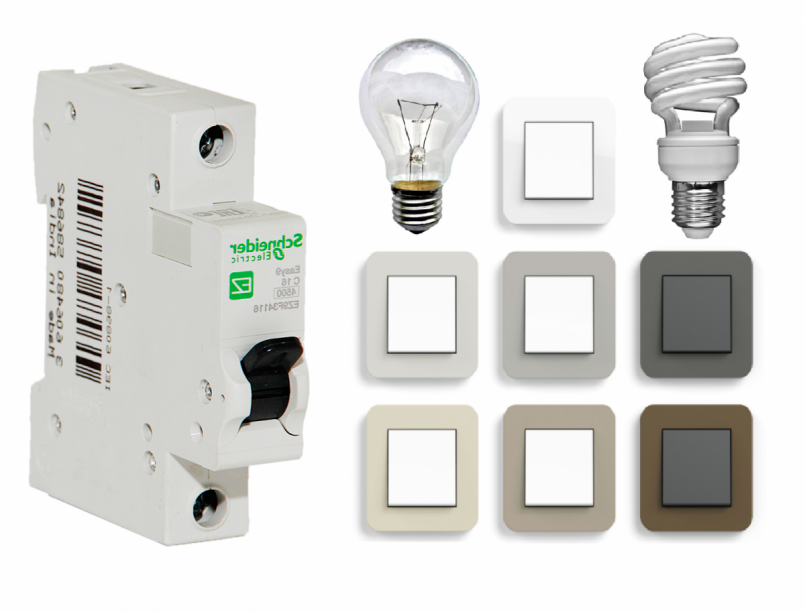

- Однополюсники устанавливают для защиты линий, в которые включены розетки и осветительные приборы. Они монтируются на фазный провод, не захватывая нулевого.
- Двухполюсник нужно включать в цепь, к которой подсоединена бытовая техника с достаточно высокой мощностью (бойлеры, стиральные машинки, электрические плиты).
- Трехполюсники монтируются в сетях полупромышленного масшатаба, к которым могут подключаться такие устройства, как скважинные насосы или оборудование автомастерской.
- Четырехполюсные АВ позволяют защитить от КЗ и перегрузок электропроводку с четырьмя кабелями.
Применение автоматов различной полюсности – на следующем видео:
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель в таблице.
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Пример

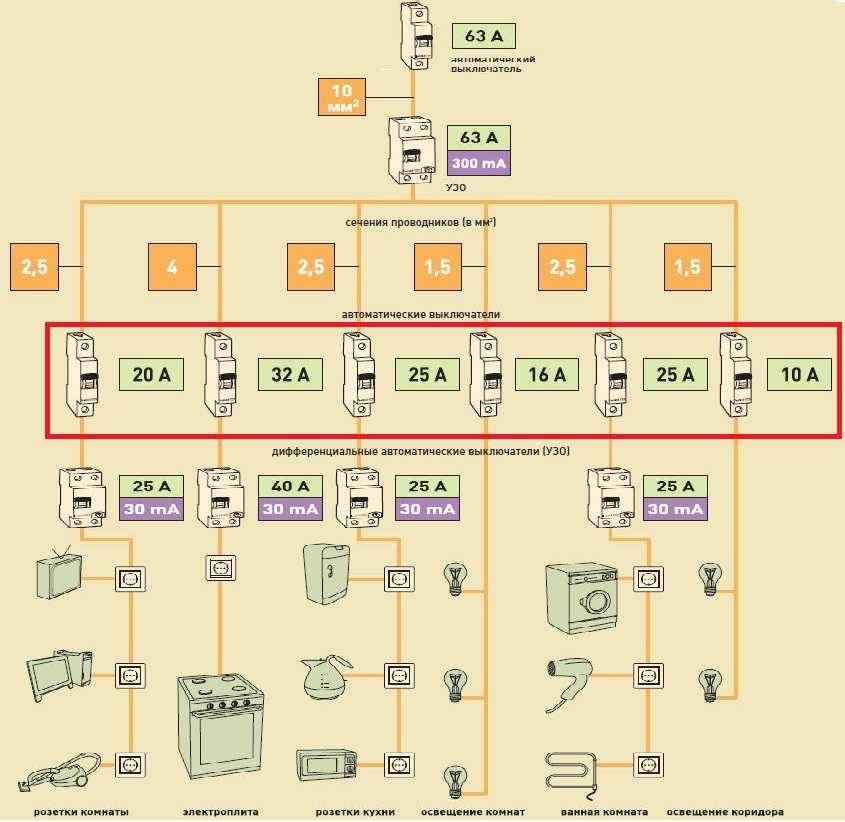

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
| Сечение жил медных проводов | Допустимый длительный ток нагрузки | Максимальная мощность нагрузки для однофазной сети 220 В | Номинальный ток защитного автомата | Предельный ток защитного автомата | Примерная нагрузка для однофазной цепи |
|---|---|---|---|---|---|
| 1,5 мм² | 19 А | 4,1 кВт | 10 А | 16 А | освещение и сигнализация |
| 2,5 мм² | 27 А | 5,9 кВт | 16 А | 25 А | розеточные группы и электрический теплый пол |
| 4 мм² | 38 А | 8,3 кВт | 25 А | 32 А | кондиционеры и водонагреватели |
| 6 мм² | 46 А | 10,1 кВт | 32 А | 40 А | электрические плиты и духовые шкафы |
| 10 мм² | 70 А | 15,4 кВт | 50 А | 63 А | вводные линии |
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28, 25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Классификация по времятоковому показателю
Количество ложных срабатываний автоматов при неравномерной нагрузке на сеть оптимизируется благодаря разной скорости реагирования на превышение номинального тока. Зависимость времени отключения сети от силы протекающего тока определяет следующие виды автоматических выключателей:
- A. Встречается у европейских изготовителей. Самая чувствительная модель. На отклонение от нормы отзывается мгновенно. Обычно используется для защиты линий с подключенным высокоточным оборудованием. (Номинал тока 2-3). Устанавливаются редко.
- B. Предусмотрен для помещений, оснащенных старой алюминиевой проводкой. Подходит для длинных линий, осветительных линий или цепей без возможных резких перепадов напряжения. Отключается с незначительной задержкой в 5-20 секунд при токе номиналом 3-5.
- C. Чаще встречается в современных квартирах для защиты розеточных линий, в которые подключается достаточное количество электрооборудования (стиральные, посудомоечные машины, морозильные камеры, обогреватели, микроволновые печи, ЖК-телевизоры). Отключение происходит на 1-10 секунде при токе кратном 5-10. Такой принцип нужен для стабилизации работы при незначительном перепаде.
- D. Защита оптимальна для линий с трансформаторами или большими пусковыми токами. Автоматические выключатели этого класса нельзя подключать к потребителям, ориентированным на работу с защитой классов C и B. При 10-20 номинальном токе отключается за 1-10 секунд. Наиболее низкая чувствительность к увеличению тока. Иногда принято устанавливать на самом здании с целью подстраховки квартирных автоматов. Если те вдруг не сработают, то произойдет отключение от сети всего здания.
Это самые распространенные типы. Ряд производственных моделей дополнен еще тремя группами: L, K и Z.
Блокировка при коротком замыкании
Не менее важной функцией выключателя является блокировка при коротком замыкании. В случае подгорания проводки в любом электрическом приборе, происходит оголение токоведущих частей, при соприкосновении которых образуется электродуга, обладающая способностью приведения в действие любого осветительного оборудования
Вторым узлом прибора является электромагнитный, который мгновенно реагирует на резкое повышение напряжения, в результате чего боек активизирует рычаг, размыкающий контакт сети.
Разрыв контакта внутри автомата приводит к образованию своей электродуги. Чтобы её ликвидировать предусмотрена камера из решеток, предназначенная для дробления и тушения высокотемпературного пламени.
Типы автоматов по значениям тока
Различаются приборы по характеру срабатывания на излишне высокое значение тока. Существуют 3 наиболее популярных типа автоматов — B, C, D. Каждая литера означает коэффициент чувствительности прибора. Например, автомат типа D имеет значение от 10 до 20 xln. Как это понимать? Очень просто — чтобы понять диапазон, при котором способен сработать автомат, нужно умножить цифру рядом с литерой на значение. То есть прибор с маркировкой D30 будет отключаться при 30*10. 30*20 или от 300 А до 600 А. Но такие автоматы используются в основном в местах с потребителями, которые имеют большие пусковые токи, например, электродвигатели.
Автомат типа B имеет значение от 3 до 5 xln. Стало быть, маркировка B16 означает срабатывание при токах от 48 до 80А.
Но самый распространённый тип автоматов — С. Используется практически в каждом доме. Его характеристики — от 5 до 10 xln.
