Схема подключения солнечных батарей: к контроллеру, к аккумулятору и обслуживаемым системам

Содержание:

  • Преимущества использования солнечной энергии.
  • Виды альтернативных источников энергии.
  • Как выбрать место для монтажа солнечных батарей.
  • Как установить солнечные панели самостоятельно.
  • Как рассчитать количество солнечных батарей.
  • Уход за солнечными батареями.

Альтернативные виды энергии интересуют не только бизнесменов и сильных мира сего, а и каждого из нас. Ведь преимущества и польза очевидны для всех. Если у Вас есть частный дом или Вы только приступаете к его возведению, стоит задуматься о солнечных батареях, чтобы сделать свое жилье автономным. Но в этом деле есть свои особенности, о которых мы и поговорим в этой статье. И самое главное, выясним, реально ли установить солнечные панели своими руками.

Схема подключения оборудования гелиостанции

Сборка схемы солнечной электростанции достаточно проста. Ниже будет приведена последовательность подключений, проиллюстрированная фотографиями. Для сборки простой системы используется солнечная панель с поликристаллическими элементами, контроллер заряда и аккумулятор. Сборку начинаем с подключения кабеля к солнечной батарее.

Для батарей, которые идут в комплекте с кабелем, этот шаг не требуется. К выходным клеммам контроллера подключаем АКБ. Далее провода, идущие от панели, необходимо присоединить к входным клеммам контроллера заряда.

Все присоединения производятся по принципу «+» к «+», а «-» к «-». На входные клеммы инвертора подаем питание от аккумулятора. После включения контроллера заряда и инвертора мы видим, что генерируемое солнечной панелью электричество начинает зарядку аккумулятора.

Для того чтобы определить полярность выводов солнечной батареи, достаточно замерить напряжение на клеммах с помощью мультиметра. Если возле показаний величины напряжения стоит знак «минус», то положение черного щупа соответствует плюсовой клемме (проверьте правильность подключения щупов перед измерением). Если знак «минус» отсутствует, то положение черного щупа соответствует отрицательной клемме батареи.

Советы специалистов по обслуживанию АКБ для солнечных панелей

Если солнечная батарея установлена для приборов, работающих на 12 вольт, то необходимость подключения инвертора отсутствует. Для самостоятельного подключения солнечной системы существуют специальные системы, включающие полный комплект необходимых приборов, так исключается вероятность их несовместимости.


Диагностика – важный этап в долговечности солнечных систем

Рекомендуется раз в год проводить полную диагностику АКБ к солнечным батареям. Иногда пользователь сам решает проверить работоспособность оборудования. Причиной может быть повышенный режим эксплуатации или явные проблемы в работе системы.

Специалисты рекомендуют диагностировать батареи обратившись к специалистам, ведь для проверки многих показателей потребуется специальное оборудование. Таким образом получится выявить:

  • проблемы с емкостью;
  • допущенные ошибки при установке инвертора и превышение нагрузок;
  • повреждение проводов и соединений;
  • загрязнения внутри устройств системы.

Каждый из этих показателей способен значительно снизить работоспособность системы, а также вывести из строя оборудование.

Приобрести и установить аккумуляторы для солнечных батарей не сложно

Важно правильно подобрать оборудование, с учетом всех необходимых характеристик и выполнить грамотно соединение всех комплектующих системы. Качественные и емкие аккумуляторы помогут получать достаточно электричества для всех приборов домашнего хозяйства

Где лучше установить панели?

Первое, что необходимо сделать перед тем, как установить и подключить солнечную батарею – определиться с местом размещения агрегата.


Для установки фотоэлектрических модулей удобно использовать стационарные конструкции, выполненные из металлических профилей, либо же более модернизированные поворотные аналоги

Солнечные батареи можно размещать практически в любой хорошо освещаемой точке:

  • на крыше загородного коттеджа;
  • на балконе многоквартирного дома;
  • на прилегающей к дому территории.

Главное – обеспечить необходимые условия для получения максимальной выработки электроэнергии. Одним из таковых является ориентация и угол наклона относительно горизонта. Так светопоглощающая поверхность агрегата должна быть направлена в южную сторону.

В идеале солнечные лучи должны падать на нее под 90°. Чтобы добиться этого эффекта, необходимо подобрать оптимальный угол уклона в зависимости от климатических условий региона. Для каждого региона этот показатель свой.


Чтобы обеспечить максимальную производительность солнечных батарей, угол наклона устройств рекомендуется менять 2-4 раза в год: 18 апреля, 24 августа, 7 октября и 5 марта

К примеру, в московском регионе угол наклона размещения поверхности солнечных батарей для летних месяцев составляет 15-20°, а в зимние месяцы изменяется до отметки в 60-70°.

Галерея изображений

Фото из

Самое популярное место для установки солнечных батарей

Расположение на вращающихся подставках

Крепление солнечных батарей на фасаде

Солнечные батареи на ограждении мансарды

При размещении солнечных батарей на прилегающей к дому территории, панели лучше приподнять над поверхностью почвы как минимум на полметра – на случай выпадения большого количества снега. Такое решение правильно и в том плане, что обеспечивает достаточное расстояние для циркуляции воздуха.

Стоит помнить, что даже небольшая тень пагубно влияет на выработку электричества агрегатом. Панели нужно размещать лишь в местах, которые не подвержены даже малейшему затенению.


Некоторые «умельцы» с целью защиты батарей устанавливают сверху панелей дополнительное стекло, но даже при видимой прозрачности стеклянная прослойка способна снизить КПД панелей на 30%

Существует несколько способов фиксации панелей:

  • посредством задействования прижимных фиксаторов;
  • путем болтового соединения через сквозные отверстия, расположенные в нижней части рамки.

Опорная конструкция должна быть выполнена из корозионностойких материалов. Независимо от способа монтажа в конструкцию панелей нельзя самостоятельно вносить изменения и просверливать дополнительные отверстии.

Задача домовладельца – поддерживать панели в чистом виде. Скопления на экране пыли, снега и птичьего помета как минимум на 10% уменьшает количество электроэнергии, произведенной системой.

Солнечная батарея и ветрогенератор

Схемы, в которых соседствуют различные источники энергии, должны строиться на общей характеристике — одинаковое напряжение источников, т.к. иначе потребуются разные контроллеры зарядки и, возможно, инверторы (если разброс по мощности источников большой), а схема блока АКБ позволяет подстраиваться под напряжение источников.

Подключение источника с генератором переменного тока с параметрами сети несколько изменяет схему подключения. На рисунке представлен самый общий вариант без блока подзарядки АКБ (контроллер и трансформатор с выпрямителем, которые отбирают энергию от внешнего источника переменного тока).

Схема подключения усложняется в случае, если автономная система подключена к централизованной сети. В России не отрегулированы ситуации, когда частный потребитель может отдавать излишки энергии в сеть. Кроме этого, переключение не бывает «гладким», т.е. происходит перепад напряжения длительностью 0,3-1 секунды в зависимости от сложности переключателя.

Сложность схемы подключения возрастает с подключением других источников. Вот некоторые вопросы, которые приходится рассматривать при сложной комплектации:

  • Согласование характеристик источников, устройств управления и преобразования энергии,
  • Надежность системы, в сочетании с проблемами утилизации избыточной энергии.

В целом ряде ситуаций могут оказать помощь наши специалисты. Для этого можно использовать сервисы сайта: онлайн-консультант и форму обратной связи.

Альтернативный источник энергии на базе солнечных батарей – отличный вариант для организации независимого энергоснабжения. Он обеспечит высокую энергетическую эффективность не только в знойные деньки, но и в пасмурную погоду. Было бы неплохо иметь такое устройство у себя дома, не так ли?

Для этого нужно лишь грамотно подобрать технические компоненты и произвести монтаж. Сделать это может каждый, зная схемы и способы подключения солнечных батарей. Мы расскажем, как сооружается производительная система, перерабатывающая «зеленую энергию» в электричество, необходимое для питания бытового оборудования.

Кроме того, вы узнаете, как выбрать место для установки гелиопанелей и как совместить их со стационарной электросетью. Полезные советы и важные рекомендации окажут действенную помощь домашним мастерам. Для упрощения восприятия приведены тематические фотографии, схемы и видеоролики.

Планируя выполнить подключение солнечных панелей собственноручно, необходимо иметь представление, из каких элементов состоит система.

Солнечные панели состоят из комплекта , основное предназначение которых – преобразовывать солнечную энергию в электрическую. Сила тока системы зависит от интенсивности света: чем ярче излучения, тем больший ток генерируется.

Помимо солнечного модуля в устройство такой электростанции входят фотоэлектрические преобразователи — контроллер и инвертор, а также подключенные к ним аккумуляторы

Основными конструктивными элементами системы выступают:

  • Солнечная батарея – преобразует солнечный свет в электрическую энергию.
  • Аккумулятор – химический источник тока, который накапливает сгенерированную электроэнергию.
  • Контроллер заряда – следит за напряжением аккумуляторов.
  • Инвертор, преобразующий постоянное электрическое напряжение аккумуляторной батареи в переменное 220В, которое необходимо для функционирования системы освещения и работы бытовой техники.
  • Предохранители, устанавливаемые между всеми элементами системы и защищающие систему от короткого замыкания.
  • Комплект коннекторов стандарта МС4.

Помимо основного предназначения контроллера – следить за напряжением аккумуляторов, устройство по мере необходимости отключает те или иные элементы. Если показатель на клеммах аккумулятора в дневное время достигает отметки в 14 Вольт, что указывает на их перезарядку, контроллер прерывает зарядку.

В ночной период, когда показатель напряжения аккумуляторов достигает предельно низкой отметки в 11 Вольт, контроллер останавливает работу электростанции.

Характеристика солнечных батарей для дома

Изначально гелиосистемы использовались в космических технологиях. С развитием прогресса они видоизменялись и совершенствовались, благодаря чему стали широкодоступными. На смену устаревшим панелям, которые использовались в калькуляторах, пришли высокотехнологичные фотоэлементы с более высокими показателями энергоэффективности. Все солнечные батареи содержат специальные элементы (две соединённые друг с другом пластины из кремния), которые играют роль полупроводника.

Достоинства солнечных батарей для дома

К главным преимуществам солнечных батарей можно отнести следующие показатели:

  1. Лёгкость панелей.
  2. Экологически чистый функционал батареи. Гелиосистемы абсолютно безвредны для внешней среды.
  3. Быстрое обслуживание системы. Вы не потратите много времени на уход за батареями и системой выработки и накопление электроэнергии.
  4. Лёгкость монтажа. Опоры солнечных панелей не требуют дополнительной прокладки кабеля.
  5. Бесшумность. Конструкция неподвижна, благодаря чему уровень шума функционирующей системы сведён к нулю.
  6. Долгий срок эксплуатации. При правильном уходе, батареи прослужат десятки лет, не нуждаясь в ремонте или замене.
  7. Экономия. Сначала покупка и установка гелиосистемы может показаться затратным мероприятием, однако со временем вы оцените свой выбор по достоинству.

Безусловно, самым основным преимуществом такой системы принято считать её экономичность. Именно благодаря этому показателю всё больше и больше владельцев частных домов выбирают гелиосистемы, которые в должной мере обеспечивают строение электроэнергией, заботясь при этом о сохранности ваших денежных средств.

Недостатки солнечных батарей для дома

Если вы собрались изготовить систему выработки электроэнергии, с применением солнечных панелей, то немаловажно обратить внимание на все «минусы» такого проекта. Хоть их и немного, но и такие имеются

К недостаткам батарей энергосбережения, изготовленных с использованием солнечных панелей, можно отнести следующие:

  1. Достаточно долгий и трудозатратный процесс изготовления. Чтобы создать такую систему потребуется немало времени и терпения.
  2. Панели боятся грязи, которая может уменьшить свойства поглощения световых лучей, или вовсе вывести их из строя.
  3. Для того чтобы запитать дом большой площади, необходимо использовать громоздкие панели, которые будут иметь достаточно большую массу. Иногда установить такие панели на крыше не представляется возможным.
  4. Непостоянство функционирования. Ввиду того, что погода переменчива, а с наступлением зимнего периода количество пасмурных дней только увеличивается, солнечные батареи не смогут постоянно выполнять свою задачу. То же самое относится и к ночному времени суток.

Способ установки солнечных панелей для дома

Каждый дом имеет собственную особенность строения, поэтому о месте будущего размещения солнечной батареи лучше позаботиться заранее. Иногда бывает так, что это и вовсе невозможно, тогда нужно найти место вблизи дома.

Монтируя солнечную батарею, можно воспользоваться следующими способами:

Выбирая способ установки вашей батареи, учтите погодные факторы местности

Немаловажно обратить внимание на количество потребляемой энергии. Иногда лучше установить панели на траверсы, и потратить на это некоторую сумму, зато впоследствии система будет более эффективно выполнять свою задачу

Особенности установки солнечных батарей для дома

Перед тем как начинать непосредственную сборку и установку гелиосистемы, лучше рассмотреть все нюансы. Они помогут вам избежать ошибок, тогда система будет работать максимально эффективно.

Чтобы смонтировать солнечную систему в собственном доме придерживаются следующих правил:

Не пренебрегайте правилами установки во избежание потери работоспособности гелиосистемы

Если вы хотите добиться от батареи максимальной эффективности, то уделите внимание каждому вышеперечисленному пункту в отдельности

Пути повышения эффективности автономного электроснабжения

Для повышения эффективности солнечной электростанции можно идти двумя путями: увеличивать количество генерируемой электроэнергии с одной стороны и уменьшать её потребление с другой. Пути для увеличения генерируемой электроэнергии могут быть следующие:

Со стороны нагрузки энергоэффективность может быть увеличена следующим образом:

  • выделение цепи низковольтного питания напрямую от аккумулятора, например, для подключения светодиодного освещения. Это позволит избежать двойного преобразования энергии в инверторе;
  • отключение инвертора при отключении нагрузки на его выходе, так как инвертор, работающий вхолостую, все равно потребляет небольшое количество энергии;
  • установка совместно с освещением датчиков движения с таймером, чтобы исключить досадное расходование электроэнергии из-за того, что просто забыли выключить лампу в прихожей.

Влад Тараненко,рмнт.ру

Какие бывают контроллеры заряда

В серийном выпуске имеются два вида контроллеров заряда для солнечных панелей – PWM и MPPT. У обоих типов есть достоинства и недостатки.

Контроллеры PWM

Устройства с широтно-импульсной модуляцией, или PWM контроллеры, уже считаются устаревшими

В их основе лежит простая ШИМ, который удерживает напряжение на выходе посредством изменения скважности генерируемого им сигнала

Обычно он снимает напряжение с выходного контура DC-DC преобразователя, тем самым поддерживая на выходе некоторое заранее определенное напряжение (чаще всего 12-14 вольт, однако встречаются модели и с другими параметрами). Импульсы поступают на высокочастотные транзисторные ключи, которые управляют питанием дросселя.

Контроллер заряда PWM

В результате на последнем возникают быстрые подъемы и спады напряжения, амплитуда которых зачастую в несколько раз превышает входные параметры. На выходе напряжение стабилизируется диодом и выравнивается конденсатором.

К преимуществам PWM можно отнести:

  • их стоимость;
  • высокую надежность;
  • простоту конструкции.

К сожалению, при их работе часть мощности рассеивается, что снижает КПД.

Контроллеры МРРТ

Принцип работы MPPT практически ничем не отличается от PWM за исключением того, что генерацию импульсов для работы преобразователя выполняет не широтно-импульсный модулятор, а небольшой компьютер, имеющий собственные процессор и память. Он постоянно контролирует напряжение и силу тока как на входе, так и на выходе преобразователя, а также температуру внутренних радиоэлементов.

Благодаря этому достигается максимальная производительность работы солнечных панелей, практически без потерь на рассеивание тепла. Все параметры задаются микропрограммой контроллера.

Аппарат типа МРРТ подходит крупных предприятий и промышленных электростанций, благодаря:

  • высокой производительности;
  • быстрой окупаемости.

Однако его стоимость значительно превышает цену аналогов с ШИМ.

Как установить солнечные панели самостоятельно:

  1. Все работы выполняются в теплую и сухую погоду. Крышу или другую поверхность, на которой будет осуществляться монтаж, нужно очистить от мусора, выровнять (касается установки на участке), обезжирить и в некоторых случаях обработать грунтовкой.
  2. При их монтаже невероятно важны правильные азимут и угол наклона. Для северного полушария идеальный азимут 180° на юг. Оптимальный угол наклона для Киева составляет 35-55°. Это отличный вариант для лета, а вот зимой для наибольшей эффективности рекомендуемый наклон – 45-55°. Кстати, на рынке существуют панели с возможностью изменения угла наклона.
  3. Важный нюанс – выставлять панели нужно относительно поверхности земли, а не крыши.
  4. Коммутирующие провода, перемычки, крепежи, продольные соединители, алюминиевые профили, кронштейны и специальные опоры для установки на землю можно докупить отдельно в зависимости от Ваших предпочтений, целей и бюджета.
  5. Начинать монтаж стоит из детального изучения схем размещения, которые необходимо разработать самостоятельно.
  6. Создайте разметку для опорных стоек. Они должны находиться параллельно друг другу на расстоянии 1-1,2 м.
  7. Затем просверлите отверстия и залейте их солидолом или другой подобной смазкой. Вставьте и вбейте в отверстия анкера или дюбеля (6х65). Анкера крепятся на опорных рейках крыши. Бетонная кровля намного лучше поддается монтажу, нежели металлочерепичная.
  8. На кронштейны выкладывается разогретый рубероид, который должен выступать за края панелей как минимум на 5 см. Рубероид обеспечивает устойчивость, прочность и пластичность. Дайте ему немного остыть.
  9. Наконец-то на кронштейны крепятся профили горячего цинкования с толщиной покрытия 70-150 мкм. Используйте алюминиевые крепежи. Это отличная защита от коррозии.
  10. Далее идет монтаж кабелей. Кабель постоянного тока крепится под металлическую конструкцию. Его задача соединить все панели в системе и подсоединить их к коммутатору и инвертору. Все провода крепятся к тыльной стороне профиля с помощью пластиковых хомутов. Далее кабели постоянного тока выводятся к трансформаторной подстанции.
  11. Солнечные панели крепятся на профили с использованием прижима для удержания конструкции. Прижим монтируется на профиль двумя саморезами для кровли на расстоянии 20 мм друг от друга.
  12. Трансформаторная подстанция крепится к стене дома с помощью дюбелей. Затем, используя электрокабель на 10 кВт подключитесь к городской линии электропередач.
  13. Для наземной установки понадобятся опоры из алюминиевых труб или оцинкованной стали. Они заливаются в бетон или просто вкапываются в землю. На такие опоры устанавливают каркас из натурального дерева и алюминиевых балок. Алюминий страхует природный материал, потому что древесина боится сырости. Учтите, что высота панелей от земли должна быть не меньше 1 м.

Конечно, для создания электростанции в домашних условиях не нужна лицензия. Если есть желание, время и Вы уверены в своих силах, то можете заняться установкой солнечных панелей самостоятельно. Но помните, что при неправильном подсоединении хотя бы одного из кабелей, вся система просто не будет работать, а в некоторых случаях может и сломаться. Если обращаться к профессионалам, то это обойдется недешево, но зато Вы будете спать спокойно.

Совмещение гелиоэнергии и стационарной сети

Планируя использовать электроэнергию от солнца параллельно с обустроенной централизованной стационарной сетью, схему подключения делают несколько иной. И основная причина такого решения в том, что у частного потребителя нет возможности «сбрасывать» оставшуюся энергию.

А это может спровоцировать перепады напряжения длительностью до одной секунды.

При совмещении солнечной электроэнергии со стационарной централизованной сетью руководствуются все тем же правилом: чем больше источников подключается, тем сложнее становится схема

Согласно выше приведенной схеме, напряжение от гелиополя первым делом направляется в сторону АКБ, а уже оттуда и передается на нагрузку.

Проектируя такой вариант монтажа в расчет стоит брать два вида нагрузки:

  • не резервируемая – свет в доме, бытовая техника и пр.;
  • резервируемая – аварийное освещение, холодильник, электрический котел.

Учитывайте: чем больше емкость аккумулятора, тем больше проработают в автономном режиме резервируемые электроприборы.

Выбирая такой способ генерации энергии в сеть, будьте готовы к тому, что придется оформлять разрешение в местных энергосетях.

Несмотря на то, что инверторы для солнечных батарей вырабатывают напряжение, качество которого порой выше того, что в централизованной сети, местные энергосети не дают добро на то, чтобы электросчетчик вращался в обратную сторону.

По этой причине согласно схеме солнечные инверторы прекращают работу в момент пропадания напряжения в сети. А резервируемая нагрузка начинает «запитываться» от АКБ.

Как осуществить подключение самостоятельно

Подключить контроллер заряда MPPT для солнечных батарей достаточно просто. Для этого следует понимать принципиальную схему подключения, уметь в ней разбираться и ориентироваться, а также соединить все провода и элементы с полным соблюдением полярности, то есть «плюс» соединить с «плюсом», а «минус» с «минусом».

На рисунке ниже можно увидеть специальные отверстия с «плюсом» и минусом», собственно следует правильно засунуть в них нужные провода.

Более подробная схема представлена ниже.

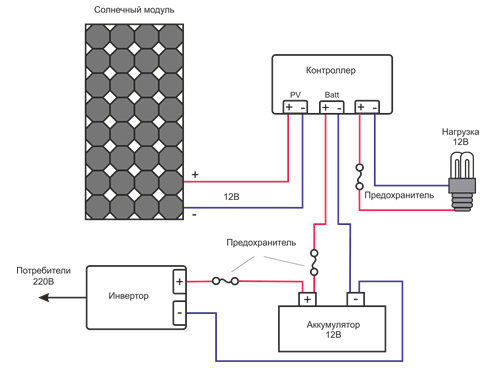

Схема подключения довольно-таки проста, важно соединить все элементы, соблюдая полярность, а также необходимо учесть, чтобы они безопасно располагались в доме и не угрожали жизни. Справиться с такой задачей сможет каждый. Возможно подключение нескольких аккумуляторов, однако здесь присоединять необходимо смешанным способом, а именно: группа аккумуляторных батарей подключается между собой параллельно, а к контроллеру последовательно

Подобную схему можно увидеть на рисунке ниже

Возможно подключение нескольких аккумуляторов, однако здесь присоединять необходимо смешанным способом, а именно: группа аккумуляторных батарей подключается между собой параллельно, а к контроллеру последовательно. Подобную схему можно увидеть на рисунке ниже.

Как видно из схемы, количество аккумуляторов не ограничено. Однако, следует понимать, что при таком числе необходимо приобрести соответствующий инвертор, который будет способен справиться с такой большой нагрузкой.

Виды солнечных батарей

  • Тонкопленочные. Недорогой вариант, тонкие пленки, которые можно натягивать буквально во всех подходящих местах. Неприхотливы, могут работать при облачной погоде. И даже при неблагоприятных погодных условиях. Однако для получения эффективного источника энергии придется подумать о больших пространствах для солнечной батареи. Поскольку тонкопленочные панели требуют много места.
  • Монокристаллические. Состоят из ячеек, заполненных силиконом, отлично гидроизолированы. Поэтому они подходят для размещения на крыше. Причем даже на теневой стороне они способны собирать рассеянный солнечный свет, конечно, с меньшей отдачей. Поскольку такие устройства имеют небольшой вес, то установить их может даже один человек. Впрочем, есть существенный минус солнечных батарей монокристаллических — при облачной погоде они не работают.
  • Поликристаллические. Кристаллы, составляющие эти панели, расположены разнонаправлено, что позволяет им собирать солнечный свет любой интенсивности. Фото именно этого вида батарей чаще всего можно встретить в рекламах – синего цвета, очень эффектные.

Классификация солнечных панелей

Такой вариант отлично подходит как альтернативный источник энергии в частном доме. Он способствует снижению необходимости в покупке электричества у энергетических компаний.

Выводы про солнечные панели

Таким образом, беспощадное второе начало термодинамики делает картину еще более безрадостной. В общем, можно только согласиться с тем, что такой альтернативный источник питания оправдан в условиях отсутствия электросети или как резервный источник питания для маломощных потребителей, типа смартфона или планшета. Правда, если увеличить площадь панели минимум на порядок, расположить их с ориентацией на юг, а не как у автора и применить соответственно более емкую аккумуляторную батарею, то можно задуматься о более серьезном применении такой системы. Примером может служить питание небольшого холодильника, инкубатора или другого подобного прибора, для которого критичны перерывы в электроснабжении .
