Электрический теплый пол под плитку инфракрасный и кабельный

Лучший электрический теплый пол

Теплые электрические полы являются одним из наиболее распространенных вариантов домашнего отопления. Эти системы постоянно совершенствуются, с каждым годом становятся лучше и эффективнее. Поэтому когда рассматривается вопрос, какой теплый пол под плитку лучше, следует остановиться на всех основных вариантах, чтобы сделать правильный выбор и подобрать наиболее оптимальный вариант. Если иметь представление об электрических теплых полах хотя-бы в общих чертах, будет значительно проще выполнять монтажные работы.

Несомненным лидером являются различные кабельные системы. Принцип работы здесь такой же, как и у водяных полов, только трубы с теплоносителем в данном случае заменены нагревательным элементом – кабелем. Точно также укладывается контур, закрываемый стяжкой и финишным покрытием. В рабочем режиме происходит нагрев всей поверхности пола до температуры, заданной в термостате. В свою очередь, работа терморегулятора осуществляется по сигналам температурного датчика, вмурованного в стяжку или внешнего устройства, реагирующего на температуру воздуха в помещении.

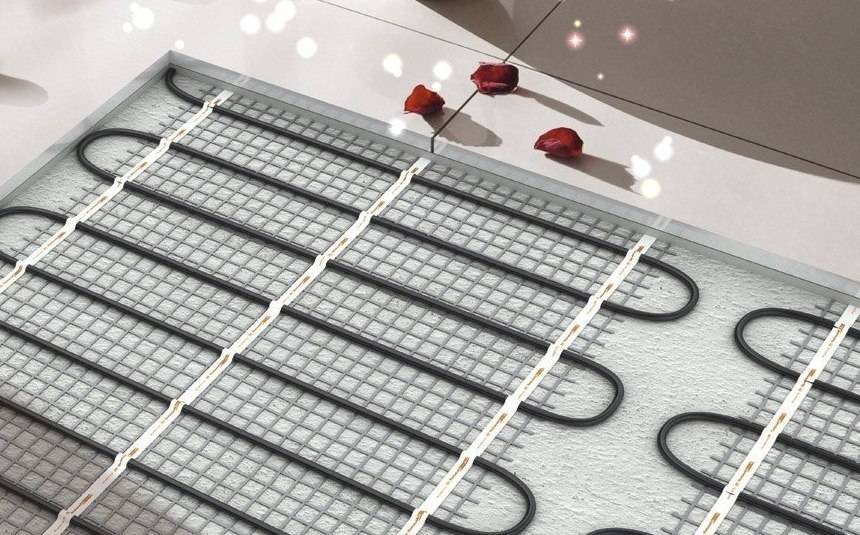

Одной из разновидностей кабельных систем являются нагревательные маты, также укладываемые под стяжку. Они выполнены в виде сетки с прикрепленным греющим кабелем. Вся конструкция свернута в рулон, раскатываемый поверх основания в процессе монтажа. Во всех случаях существует возможность выбора нагревательных кабелей с различной теплоотдачей для обеспечения требуемой мощности теплых полов.

Современные электрические полы выполнены в виде тонкой и прочной полимерной пленки, на поверхность которой нанесены нагревательные элементы. Изделие выпускается рулонами, шириной 0,5-1,0 м, толщиной не более 3 мм. Нагревательные элементы этого типа могут монтироваться без стяжки под любое покрытие, кроме кафельной плитки. Данные системы обогрева выделяет тепло, наиболее благоприятное для человеческого организма.

Стержневые теплые полы состоят из угольных нагревательных элементов, соединенных проводниками, образующих цельную сетку, представляющую собой рулонный материал. Каждый из карбоновых стержней является отдельным устройством, способным функционировать автономно. При выходе из строя одного из них, остальные будут работать в обычном режиме.

Самой новой и современной системой считаются электрические жидкостные теплые полы, совместившие в себе качества электрического и водяного отопления. В полиэтиленовые трубы помещается изолированный кабель с нихромовыми жилами, выполняющий функцию греющего сердечника. Остальное пространство заполняет теплопроводящая незамерзающая жидкость. Один конец трубы заканчивается соединительной муфтой, а другой – демпферным устройством для компенсации теплового расширения жидкости в замкнутом пространстве. Монтаж данной системы осуществляется по технологии водяных полов с подключением в электрическую сеть через терморегулятор.

Водяной пол под плитку

Водяное отопление, пожалуй, самое распространённое. Обычно такой подход заключается в том, что вместо радиаторов подключают систему труб, располагаемую в стяжке.

Плюсы водяного отопления:

1. Это очень дешёвая система, если не вдаваться в действительную стоимость систем, продаваемых на рынке. Фактически это просто труба определённой длины, вмонтированная в пол.
2. Дешёвый теплоноситель. В качестве теплоносителя используется вода.
3. Дешёвое тепло. Тепло получается либо от центральной системы отопления, и тогда тепло «дармовое», либо от газового котла, который у вас установлен.
4. Более экономичное по сравнению с радиаторным. По всей видимости, это связано с тем, что радиаторы устанавливаются у наружной стены, что влечёт потери тепла на обогрев улицы.
5. Надёжность подачи тепла. У нас довольно часто передают в новостях, что зимой при отрицательных температурах решили ремонтировать систему отопления, и трубы лопнули. Однако, если у вас установлено АГВ (автономное газовое отопление), то вы не зависите от работы ЖКХ, а подачу газа прерывают сравнительно редко.

Минусы водяного отопления:

1. Не разрешено устанавливать в квартирах с центральной системой отопления. Есть такое мнение, якобы у данных труб слишком большая сила трения, но на самом деле это спорный вопрос. Если говорить о количестве забранного тепла, то, как говорилось выше, данная система более экономична.
2. Возможность прорыва трубы. По этой причине монтируется неразрывная труба, следовательно, ограничена возможная площадь отапливаемой площади.
3. Требует определённой толщины настила сверху. Это связано с тем, что трубы располагаются не сплошняком, и надо как-то выровнять температуру в настиле сверху.
4. При быстрой отдаче тепла и слабом токе воды возможен неравномерный прогрев.
5. Трудность ремонта (замены).
6. В качестве дополнительной системы отопления к централизованному такой способ подойдёт, только если вы установите у себя АГВ, что маловероятно.

Покрытие водяного пола

Принцип работы

1. Принцип работы водяного отопления основан на том, что горячая вода, протекая по трубам, отдаёт своё тепло.
2. При этом, возможна естественная и принудительная циркуляция. Естественная циркуляция происходит за счёт разного нагрева воды и силы гравитации. Если естественная циркуляция воды невозможна, то необходим насос.
3. Монтируются трубы либо улиткой, либо змейкой. В любом случае, между трубами есть какое-то расстояние, следовательно, трубы сами по себе не дают равномерного нагрева. При этом, чем меньше промежуток между трубами, тем длиннее вся трубная система, тем сложнее теплоносителю через неё продвигаться, да и дороже будет стоить.
4. Чтобы сделать нагрев более равномерным, необходимо поверх труб положить какой-то материал, в котором за счёт теплопроводности температура выровнялась бы более равномерно. Обычно, для этого служит слой раствора.

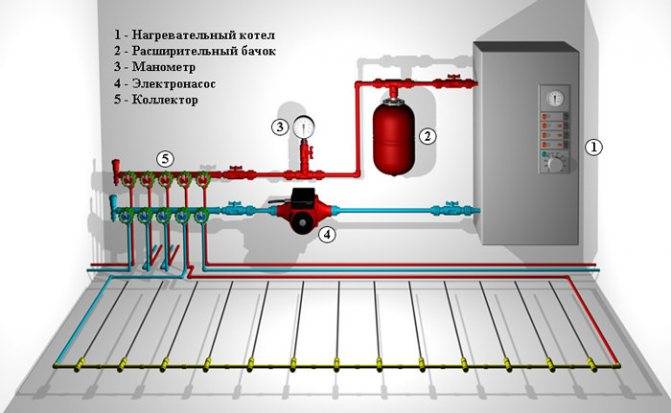

Схема подключения водяного пола

Монтаж

Технология монтажа водяных труб отопления прошла определённый этап развития:

1. Сегодня, для упрощения монтажа, выпускаются маты с пупырышками наподобие тех, что есть в конструкторе «ЛЕГО». Это очень удобно, устанавливаешь такой мат, а в нём прокладываешь трубу так, как требуется. Труба при этом устанавливается легко и достаточно прочно. У мата под трубы есть и ещё одно назначение – он изолирует потолок нижерасположенного помещения. В этом случае водяное отопление будет работать эффективней. Возможно, некоторый недостаток есть в том, из какого материала изготавливаются подобные маты, полистирол. С точки зрения микроклимата (экологии), необходимо изучить данный материал.
2. Сверху заливают раствор. После того, как раствор достаточно хорошо схватится, кладут плитку.
3. Трубы подключаются либо к центральной системе отопления, вместо батарей, либо к АГВ. Подключать стоит через вентили, это позволит регулировать температуру. Трубы обычно используют металлопластиковые или гофрированные из нержавеющей стали. Последние работают более эффективно, и монтировать их легче.

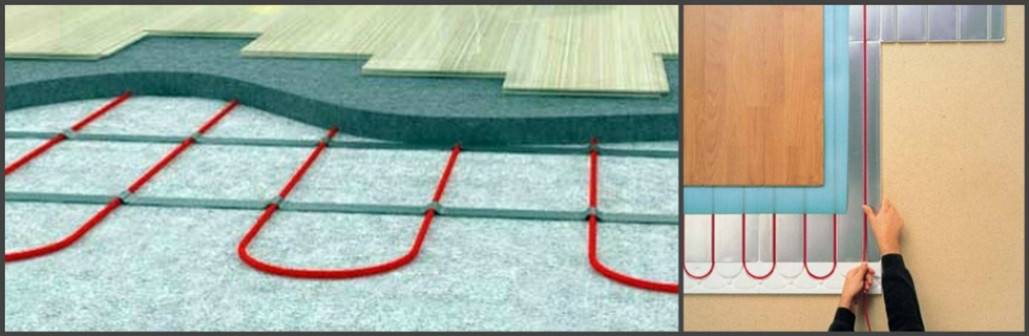

Кабельный тёплый пол

Кабельный тёплый пол может представлять из себя:

• кабель двух или одножильный,
• кабель, уложенный в маты;

В любом случае такой кабель или маты можно монтировать в стяжку, а сверху класть плитку. Конечно, эффективная работа кабельного тёплого пола потребует некоторых правил укладки.

Данная система подключается к электрическому терморегулятору, позволяющему настраивать температуру системы.

1. Кабель гораздо тоньше водяных труб, поэтому сам пол будет тоньше.
2. Эта система отопления в любом случае не зависит от водяного отопления, то есть от ЖКХ (жилищное коммунального хозяйства).
3. Терморегулятор следит за температурой, поэтому система работает экономично.
4. Если терморегулятор показывает температуру, то можно установить именно ту, которая нужна.
5. Тёплый пол можно включить и выключить в любое время, при включении он заработает достаточно быстро.
6. Поскольку этот тёплый пол никак не связан с прочими жильцами многоквартирного дома, то на него нет запретов.
7. Если взять отдельно кабель, то его можно монтировать не только в пол, но и в плинтус или в другие места, недоступные другим отопительным системам.
8. Поломка никак не отразится на ваших соседях.

1. Зависимость от электричества, электричество отключается довольно часто.
2. Если перегорит кабель, то придётся вскрывать весь пол. Скорее всего, кабель придётся выкинуть, хотя это на усмотрение хозяина.
3. Сравнительная дороговизна кабеля. Конечно, можно взять любой провод, рассчитать сопротивление и температуру, какую должен выдавать, напялить защитную оболочку, но это всё для умелых рук и трезвой головы.
4. Дороговизна электричества.

Покрытие кабельного пола

1. Правильный монтаж подразумевает теплоизоляцию от плит перекрытия, то есть от потолка соседа. Прокладка фольги в этом случае ничего не даёт, хотя её и рекомендуют. Просто надо уложить слой из хорошего теплоизолятора.
2. Поверх теплоизолятора можно сделать стяжку, или положить ГВЛ (гипсоволокнистые плиты), или иной подходящий материал. Монтировать непосредственно на утеплитель, если это пенопласт или полистирол нежелательно, поскольку слой последующей стяжки довольно тонок.
3. Если монтируется одножильный кабель или маты, то надо следить за тем, чтобы все выводы в конечном итоге исходили и входили в одной точке, в точке подключения.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

• В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
• Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
• Она не требует согласования с поставщиками тепловой энергии.
• При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
• Электрическая система намного легче в монтаже.
• В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
• Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Технология укладки электрических полов

Проще всего использовать технологию укладки без стяжки, при которой применяют готовые маты с кабелем. Следует убедиться, что проводка выдержит нагрузку или специально подвести линию, подключив ее в щитке приборов через УЗО. Далее следует работать по инструкции:

Выровнять поверхность пола, если на ней есть значительные неровности или выступающие элементы, которые могут повредить кабель.
Определить расстановку мебели, так как система не должна располагаться под ней

Важно заранее спланировать размещение матов, отступ от стен 5-10 см, от мебели и бытовой техники – 10 см. Проще всего нарисовать примерный план.
Разложить маты так, как они будут располагаться, при необходимости основу можно резать и разворачивать, а вот кабель повреждать нельзя

Определить место размещения датчика температуры, обычно его ставят между витками кабеля на расстоянии не менее 30 см от стены.
Убрать маты, сделать штробу в полу под гофрированный рукав, в который будет помещаться датчик, он обычно выходит на стену к терморегулятору, туда подводится питающий кабель.
Разместить рукав, заделать щели и загрунтовать поверхность. Затем уложить маты на место и приступать к укладке керамической плитки. Можно предварительно залить тонкий слой самонивелира, чтобы закрыть элементы и защитить их от деформации. Но допускается наносить клей прямо по ним.
После укладки плитки не включать обогрев до полного высыхания клея, обычно это занимает от 2 до 4 недель. На упаковке с составом должны быть четкие указания на этот счет.

Электрический теплый пол – отличное решение, которое хорошо подходит для керамической плитки и обеспечивает эффективный обогрев. Главное – подобрать надежный вариант, так как любой ремонт сопряжен с повреждением пола. Чтобы разобраться, как укладывать теплые полы, стоит посмотреть видео инструкции, там процесс показан наглядно.

Какая система экономичнее?

Для определения экономичности учитывают, как применяется система. Если комната отапливается только при помощи пленочного пола, расход энергии больше, чем у кабельного электрического обогреваемого пола, почти вполовину.

Большим недостатком считается следующее: после отключения отопления помещение остывает быстро, практически сразу. Если сравнивать по данному параметру ИК пол с кабельным, то последний намного экономичнее.

Кабель, покрытый стяжкой

После отключения кабельной конструкции помещение сразу не остывает, так как стяжка во время работы аккумулирует в себе тепло, а после отключения источника энергии отдает его.

Монтаж водяного тёплого пола на кухне

Водяной Тёплый Пол, монтаж

Watch this video on YouTube

Несмотря на то, что плёночный электрический пол монтировать намного проще и быстрей, но он более подходит для квартир. А так как чаще, укладка напольного обогрева осуществляется в загородных домах, для которых оптимальная и выгодная модель — гидропол, то рассмотрим пошагово — как сделать тёплый пол под плитку в кухне:

• Составление проекта — разрабатывается укладочная схема трубопровода («змейка» или «улитка»), определяется участок для монтажа коллекторного узла.
• Монтаж коллектора — он устанавливается обычно в металлическом шкафу, который монтируется в подготовленную нишу в стене. Чтобы не образовывались проблемы с отводом воздуха, коллектор необходимо размещать выше уровня поверхности.

Монтаж коллектора и подключение контуров тёплого пола

Watch this video on YouTube

Подготовка основания — производится демонтаж старого покрытия, выравнивание и очистка бетонного пола.

Теплоизоляция — укладывается материал в притык, а крупные щели заделываются монтажной пеной.

Монтаж демпферной ленты — ей оклеивается кухня по периметру, она предотвращает стяжку от растрескивания при нагревании.

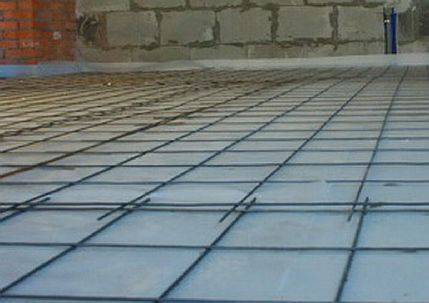

Укладка армирующей сетки, при использовании мат с бобышками в качестве утеплителя, её можно не стелить.

Размещение трубопровода — трубы кладутся согласно запланированной схеме. От стен контур монтируется на расстоянии не менее 8 см, а шаг между петлями от 10 до 40 см. Крепятся трубы к арматуре хомутами, нельзя сильно перетягивать.

• Подключение — трубопровод подключается к коллектору обжимными фитингами. Один конец к подаче, другой к обратки. На участок трубы, расположенной на деформационном шве, одевается гофра.
• Проверка системы — в магистраль подаётся вода под давление 5 — 6 бар. Тестирование проводится на протяжении 24 часов. Если за это время не появились протечки, то можно переходить к заливке стяжки.
• Заливка стяжки — работы проводятся при заполненном трубопроводе и под рабочим давлением. Для стяжки используется цементно-песчаный раствор. После размещения и выравнивания смеси, ей надо дать высохнуть, на это потребуется около 4-х недель.

Укладка финишного покрытия — только после полного затвердевания стяжки, стелится выбранное напольное покрытие — например плитка.

Включать систему можно только после высыхания стяжки, а при использовании керамической плитки — клея.

Электрические полы на основе аморфной металлической ленты

В данной системе вместо кабеля используется лента, толщина которой четверть миллиметра. Как утверждает производитель, такая лента более прочна, меньше потребляет электроэнергии при той же выработке тепла, малое электромагнитное излучение. Такие системы выпускаются в виде матов.

Плюсы матов с аморфной металлической лентой:

1. Малая толщина, заметно меньше миллиметра.
2. Прочность металлической ленты довольно высока.
3. Независимость от ЖКХ.
4. Используется как дополнительная система отопления.
5. Нет необходимости монтажа стяжку, можно положить поверх плитки.
6. Поскольку маты можно монтировать поверх плитки, то они ремонтнопригодны или, по крайней мере, заменяемы.
7. Пониженное потребление электроэнергии. Это, видимо, связано с тем, что теплоотдача потолку соседа минимальна.
8. Можно расположить мат так как нужно в любой момент, если он кладётся поверх плитки.
9. Можно в любой момент перенести мат в другую комнату или туда, куда нужно.
10. Более равномерный прогрев мата по сравнению с кабельным тёплым полом.

Минусы матов с аморфной металлической лентой:

1. Ремонт повреждённой ленты довольно затруднителен.
2. Наверное, ходить по голому мату с аморфной лентой не рекомендуется из-за возможного нарушения изоляции. В таком случае потребуется коврик.
3. Дороги.
4. Дороговизна электричества.

Монтаж матов с аморфной металлической лентой:

1. Все достоинства данной системы проявляются при укладке её поверх плитки. Для этого не потребуется вызывать какого-то мастера, всё делает сам хозяин.
2. Монтаж матов под плитку также возможен. Технология укладки при этом аналогична технологии укладки матов с кабелем.

Монтаж электрического тёплого пола

Для установки электрического тёплого пола под плиткой потребуются следующие материалы:

1. Электрические маты системы “тёплый пол”.
2. Электрический кабель сечением 2,5 мм2.
3. Клей для укладки плитки.
4. Термодатчик.
5. Грунтовка.
6. Плитка.

Пошаговая инструкция:

Перед установкой тёплого пола необходимо выбрать монтажное место для терморегулятора. Этот элемент устанавливается в стене комнаты, где будет производиться установка электрического тёплого пола. Высота установки должна быть не менее 30 см от пола, при этом место должно быть легкодоступным.

В намеченном месте сверлится отверстие с помощью дрели со специальной насадкой для подрозетников. От этого отверстия отводится штроба, которую доведя до низа стены, пробивают по поверхности пола на удаление от стены на 50 см.

Затем поверхность пола очищают от строительного мусора и наносят тонкий слой грунтовки для лучшего контакта поверхности пола с электрическими матами. Когда грунтовка высохнет необходимо произвести разметку пола маркером, обозначив места, где установка тёплого пола не требуется, например, под сантехникой, либо стационарно стоящей мебелью.

Затем на площадь, предназначенную под укладку тёплого пола, устанавливают нагревательный мат. Для того чтобы мат покрыл всю предназначенную для этого поверхность, его разрезают ножницами таким образом, чтобы отделить только полиэтиленовую часть, не повредив нагревательный элемент. При укладке нагревательного мата, также не должно быть перехлёстов материала.

При укладке электрического тёплого пола, необходимо выдержать зазор от стены не менее 5 см. От других элементов отопления, например, батарей отступ должен быть не менее 10 см.

После укладки нагревательного мата, его необходимо подключить к распаечной коробке терморегулятора.

Термодатчик устанавливается в отверстие в полу между полосами электрического мата и тоже подключается к распределительной коробке терморегулятора.

Термодатчик помещается в пластиковую трубку, на которую устанавливается заглушка, и фиксируется в штробе пола с помощью клея для плитки.

Установочные провода выводятся к распределительной коробке терморегулятора и подключаются к устройству согласно схеме.

После того, как кабели от термодатчика и от нагревательных матов будут подключены к терморегулятору, а к устройству будет подключён электрический ток, необходимо подать напряжение на 1 – 2 минуты, чтобы проверить работоспособность собранной системы. Если маты слегка нагрелись за это время, то систему можно отключить и приступать к установке плитки.

На поверхность нагревательного мата наносится тонкий слой клеевого раствора, и выравнивается зубчатым шпателем.

Плитка выравнивается по месту и слегка вдавливается в раствор усилием руки

Следует соблюдать осторожность, и не прикладывать к плитке чрезмерных нагрузок, чтобы не повредить нагревательный элемент мата Толщина клеевого слоя не должна превышать 10 мм

Также следует обратить внимание на равномерность нанесения клеевого состава, между матом и плиткой пространство должно быть полностью заполнено клеем. Даже незначительные пустоты будут препятствовать полной теплоотдаче нагревательного элемента и могут привести к механическому разрушению плитки

После завершения укладки плитки, запрещается включать электрический нагрев пола до полного высыхания клеевого слоя.

Электрический тёплый пол может иметь и другие конструктивные решения Иногда резистентный кабель укладывается непосредственно в стяжку на стадии строительства и ремонта, но самый малозатратный и быстровозводимый вариант, подробно описан выше.

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Какой обогрев выбрать

Во многом решение о целесообразности эксплуатации той или иной системы отопления зависит от типа отапливаемого здания

Но при выборе следует обращать внимание на следующие аспекты:. Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С

Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше

Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С. Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.

• Сравнение мощности – водяные полы могут легко нагреть поверхность пола до температуры 50°С. Кабельные, чаще всего работают в рабочем диапазоне от 15 до 30°С.
• Затраты на оплату нагрева теплоносителя – потребляемая мощность водяных и электрических подогреваемых полов отличается. Так, для кабельного подогрева требуется приблизительно 180 -200 Вт энергии на каждый м², при этом поверхность нагревается всего до 30°С. Теплоотдача и КПД водяного контура намного выше.

Какой подогрев пола лучше, с помощью трубопровода или кабеля? При выборе решающим является возможность проведения капитальных работ (заливки стяжки, демонтажа старого напольного покрытия и т.д.), возможность использования газового или твердотопливного котла в качестве источника нагрева теплоносителя, необходимость в оформлении разрешительных документов и сроки эксплуатации системы. Помощь в подборе системы отопления также может оказать квалифицированный специалист.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую.

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Как выбрать керамогранитную плитку

При покупке керамогранита для тёплого пола требуется серьёзно подходить к выбору модели

Нужно учесть особенности нагревательной конструкции и характеристики покрытия.  Мастера советуют обращать внимание на следующие моменты:

• плитка имеющая глазурованную поверхность не отдаёт тепло;
• если способ укладки плитки подразумевает пустые швы, то при нагревании изделие расширяется, поэтому требуется выбирать тщательно, особенно для электрического типа.

Стоит сказать, что некоторые модели плиток имеют особенности при укладке. Касается это клеящих составов, которые влияют на монтаж ряда отопительных систем.

Лучше выбор керамогранита доверить специалисту, тогда не возникнет неожиданных сюрпризов в работе устройства.
