Теплый водяной пол в частном доме: схемы, правила устройства + монтажный инструктаж

Какие факторы влияют на монтажные схемы

Чем больше факторов принимается во внимание во время разработки монтажных схем, тем лучше теплые полы справляются со своим прямыми обязанностями, тем выше КПД, меньше затраты на содержание дома в отопительный период. Кроме того, повышается надежность и долговечность эксплуатации системы, а это очень важный показатель

Надо знать, что плановый или аварийный ремонт теплых полов с водяным теплоносителем требует много времени и финансовых средств, в сложных случаях ликвидация протечек может превышать сметную стоимость строительства новых полов.

Эффективность обогрева помещения радиатором и теплым полом

Во время самостоятельного планирования монтажных схем следует иметь в виду несколько параметров.

Качество утепления конструктивных элементов помещений

Здесь надо обращать внимание не только на теплотехнические характеристики оснований и утеплителей пола, но и на величину тепловых потерь стен, окон и потолков. В зависимости от этих значений принимается решение о мощности контура, шаге между трубами, температуре теплоносителя на входе и выходе

Одновременно следует рассчитать, хватит ли мощности теплого пола для основного обогрева помещения или его можно применять лишь в качестве дополнительного. Решение принимается для каждой климатической зоны с учетом минимальных температур в зимний период времени и для каждой комнаты отдельно в зависимости от рекомендованных государственными санитарными организациями показателей микроклимата в них.

Геометрия и размеры помещений. У каждой комнаты есть свои зоны, решение о монтаже под ними отопительной системы принимается на месте. Оно зависит от характеристик и плана размещения мебели, типов финишных половых покрытий и т. д. Если для дополнительного обогрева шаг петель в пределах 20–30 см, то для основного он уменьшается до 10–15 см, а в комнате может использоваться только одна монтажная схема или комбинироваться два варианта.

Уровень размещения дверных проемов. Если дом строится по проекту, то в нем все размеры даны с привязкой к уровню размещения финишного напольного покрытия, это нулевая точка отсчета. Все, что выше пола, обозначается знаком плюс, а все, что ниже со знаком минус. Никаких проблем самостоятельно решать нет необходимости, требуется только в точности выполнять монтажные чертежи, они имеются в комплекте проекта. Расчет приходится делать, если работы ведутся без чертежей — в этих случаях перед началом монтажа надо согласовать высоту пирога пола с существующими дверными проемами в межкомнатных перегородках и фасадных стенах.

На основании предварительных расчетов выбирается мощность отопительного котла.

Схемы подключения теплого водяного пола к источнику тепла

Автономный генератор тепла в частном доме нагревает воду до 95°C. Оптимальная разница температур между подачей и обраткой — 20°C. Однако максимально допустимая температура теплоносителя в системе теплых полов — 55°C, теплосъем 5°C. На практике рабочий диапазон теплоносителя напольного контура не превышает 40?35°C.

Схема отопления двухэтажного дома с автоматической регулировкой температуры в помещениях: 1А — труба 16 мм; 1Б — труба 26 мм; 2 — кран шаровой; 3 — вентиль прямоточный; 4 — бак мембранный 24 л; 5 — насос циркуляционный; 6 — обратный клапан; 7 — группа безопасности; 8 — коллекторный блок; 9 — сервопривод электротермический; 10 — электронный термостат; 11 — распределительный шкаф; 12 — соединитель; 13 — самоуплотняющаяся пробка; 14 — ниппель; 15 — обжимной соединитель; 16 — гофрированный кожух; 17 — кран шаровой

Температуру регулируют при помощи принудительного подмеса потоков: часть теплоносителя из обратки поступает в подающий трубопровод. Смесительные узлы устанавливают между котлом и распределительным коллектором.

Существуют модели газовых агрегатов, которые имеют встроенный контур напольного отопления: автоматика в режиме работы «теплый пол» ограничивает температуру подачи на выходе из котла до 45°C. Работа обычного газового котла в режиме напольного отопления снижает эффективность эксплуатации агрегата.

Твердотопливные котлы длительного горения на дровах отличает сложная регулировка режима горения. Устройство теплых полов в системах отопления с генератором тепла на твердом топливе, помимо циркуляционного насоса, требует установки буферной емкости. Теплоноситель в систему напольного отопления отбирают непосредственно из гидравлического аккумулятора.

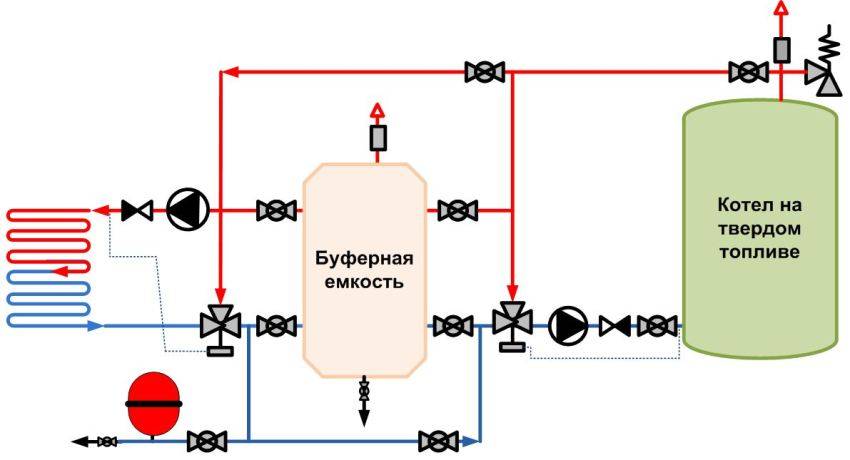

Схема подключения теплых водяных полов к твердотопливному котлу

Электрические котлы – наиболее выгодный и приемлемый вариант для эффективной работы теплых полов. Автоматика электродных, индукционных или агрегатов с трубчатым электронагревателем способна поддерживать заданную температуру теплоносителя без потери тепловой мощности котла. Напольный обогрев домов небольшой площади (до 100м2) позволяет прямое подключение контуров к электрическому котлу. Теплые полы частных домов большой площади устраивают с помощью компланарной распределительной гребенки и смесительного узла.

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.

Нюансы монтажа

Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.

Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.

Монтажные схемы водяных теплых полов в частном доме: особенности и разновидности

Монтаж напольного отопления производится при помощи цементной стяжки. Она выполняется, чтобы защитить конструкцию от различных нагрузок. Теплые трубы должны контактировать не с воздухом, а с элементами стяжки, передавая тепло поверхности.

Система напольного обогрева

Монтажные схемы водяных теплых полов, применяемые в частном доме, планируются и проектируются в соответствии с расчетами потребления тепла и теплопотерь и имеют следующие особенности:

• Необходимое количество тепла рассчитывается с учетом размеров стеновых конструкций и методов утепления разных поверхностей. Также учитываются особенности определенной климатической зоны.
• Элементы пола не монтируются под всей поверхностью напольного покрытия. Свободными остаются места под установку тяжелой мебели, а также отступы от стен.
• Помещения с площадью более 30 квадратных метров делятся на сектора. Каждый отдельный участок обогревается с помощью отдельного контура, подключаемого к коллектору.
• Расстояние между трубами должны быть одинаковыми.
• Для подобной конструкции требуются циркуляционные насосы.
• Схемы монтажа теплого пола зависят от габаритов помещения и способов отопления. Если устройство применяется в качестве дополнительного отопления, то шаг петель должен быть 0,2-0,3 метра, а если как основное, то спирали должны монтироваться через расстояние в 0,1-015 м.
• Длина магистралей и шаг размещения зависит от диаметра выбранной трубы.
• Высота конструкции учитывается при оформлении оконных и дверных проемов.

Устройство системы напольного обогрева Основные схемы монтажных полов включают: спираль, змейку и зигзаг. Выбор зависит от специфики помещения, видов труб и других особенностей. Например, для больших помещений использование простой змейки не совсем правильно, поскольку вода в контуре остывает, у будут образовываться “холодные” зоны. В то время, как в спиральной укладке чередуются трубы подачи и обратки, что обеспечит более равномерный прогрев.

Основные варианты укладки контура

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.

После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Особенности подключения конструкции к источнику тепла

В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.

Схема подключения терморегулятора

Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.

Расположение котла в отдельном помещениии

Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.

Электрический котел в работе

Опрессовка полов

Важный пункт в нашей инструкции. После того, как уложите трубу, все контура нужно опрессовать. Делается это для того, чтобы убедиться окончательно в герметичности труб и отсутствия в нех деффектов.

Опрессовать систему можно как воздухом, так и водой. Если вы уверены, что до зимы въедете в дом, то можно прибегнуть к опрессовке водой. В иных случаях следует опрессовывать воздухом. Давление закачивайте в районе 4 бар и наблюдайте за его «удержанием». Если немного давление спадет, то ничего страшного. Зачастую это связано с изменением температуры. Но если спад будет существенным, то следует искать место утечки.

Установка в квартире

Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.

Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.

Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.

В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.

В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.

2. Черновой пол.

Для заливки чернового пола можно делать смесь самому, а можно использовать заводской низкомарочный бетон.

На небольшие кучки устанавливаются «маяки» из металлопрофиля. Они позволят залить черновой пол из бетона по уровню.

Постепенно заливается бетон и тщательно разравнивается по уровню металлопрофиля. Для этого можно взять толстую рейку. А можно сделать специальную швабру.

После высыхания стяжки чернового пола нужно убрать все неровности, чтобы гидроизоляция не порвалась. Зачистить.

Видео:

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек

После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Цены на водяной теплый пол

Цена на теплый пол водяной формируется из нескольких составляющих:

• стоимость материалов (трубы, изоляция, крепеж и т. д.);
• стоимость насосно-смесительного узла и коллектора;
• работы по выравниванию основания и заливке верхнего слоя стяжки;
• стоимость монтажа теплого пола.

В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб.. за 1 кв. м.

Ниже представлена примерная смета на дом 100 кв. м., но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.

Смета на монтаж системы водяного теплого пола 1 этажа.
№	Наименование материала	Ед. изм.	Кол-во	Цена	Сумма
1	Экструдированный пенополистирол 5 см	м2	96	227	21792
2	Монтажная сетка 150*150*4	м2	106	30	3180
3	Полиэтиленовая пленка 250 мк	м2	105	40	4200
4	Труба металлопластиковая 16 мм	м. п.	700	39	27300
5	Демпферная лента из подложки	м2	30	50	1500
6	Коллектор Valtec 1″, 7 x 3/4″, “евроконус”	шт.	2	1600	3200
7	Фитинг подключения к коллектору (Евроконус) 16х2 мм	шт.	14	115	1610
8	Насосно-смесительный узел	шт.	1	14500	14500
9	Дюбели и саморезы	шт.	300	1,5	450
10	Монтажная лента	м. п.	50	11	550
11	Другие комплектующие для теплого водяного пола	поз	1
Всего по материалам	78282
Наименование работ	Ед. изм.	Кол-во	Цена	Сумма
1	Черновая стяжка	м2	96	60	5760
2	Монтаж демпферной ленты	м. п.	160	60	9600
3	Укладка гидроизоляции	м2	100	60	6000
4	Укладка монтажной сетки	м2	110	150	16500
5	Монтаж труб	м2	96	300	28800
6	Опрессовка системы	м2	96	20	1920
Всего по работам	68580
1	Всего по материалам	78282
2	Всего по работам	68580
3	Всего	146862
Накладные транспортные расходы	10%	14686
Всего по смете монтаж системы водяного теплого пола 1 эт.	161548

Монтаж теплых водяных полов показан на видео:

Какие трубы использовать для теплого водяного пола.

Трубы для теплого пола

Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.
Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.

При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество

Полистирольная схема

Полистирольная система теплого водяного пола

Более современный метод, бетонную стяжку делать нет надобности. Такая схема значительно ускоряет монтажные работы, позволяет использовать систему не только во время нового строительства, но и в период выполнения капитального ремонта здания. За счет минимальной толщины всех слоев удается уменьшить потери помещения по высоте, минимизировать нагрузку на перекрытие.

Полистирольная система

Схема предусматривает встраивание в полистирольные плиты алюминиевых пластин, в которых фиксируются трубы. Толщина плит позволяет прятать в них трубы диаметром до 20 мм.

Фрагменты монтажа полистирольной системы

Системы сверху накрывается гипсоволокнистыми плитами. Не рекомендуется пользоваться фанерой или ОСП, они имеют недостаточную теплопроводность, что понизит эффективность отопительной системы. Гипс отлично проводит тепло, а добавление синтетических волокон делает его достаточно прочными. Поверх этих плит можно класть финишное половое покрытие.

Полистирольная система может иметь основание толщиной от 15мм до 70мм

Выбор и установка коллектора

Коллектор для теплого пола

Коллектор подбирается в соответствии с количеством контуров. Он должен обладать оптимальным количеством выводов и позволять подключить абсолютно все выполняемые контуры.

Наиболее простой тип коллектора имеет запорные клапаны, но лишён возможности выполнять настройку системы, что позволяет отнести его к категории бюджетных вариантов оборудования.

Коллектор теплого пола, вариант №1

В коллекторах среднего ценового сегмента предусмотрена установка регулирующих клапанов, позволяющих при необходимости выполнить корректировку расхода воды в любой обогревательной петле.

Коллектор теплого пола, вариант №2

Коллектор теплого пола, вариант №3

Максимально эффективными являются автоматизированные коллекторы, оснащённые сервоприводом на каждый клапан и специальными смесителями предварительного типа. Такие системы позволяют регулировать температурный режим на подаваемую воду и выполнять смешивание разнотемпературной жидкости.

коллекторная группа

Обязательные элементы качественных коллекторов представлены воздухоотводным клапаном и сливным типом отвода. Для установки используется коллекторный ящик с стандартным показателем толщины порядка двенадцати сантиметров. Правильные размеры соответствуют габаритам коллекторной группы и необходимым дополнительным элементам, в роли которых могут выступать датчики на давление, воздуховоды и сливы.

Монтаж коллектора. Подключение трубопроводов

Грамотно расположенный ящик обладает рядом характеристик:

• имеет под собой свободное пространство, используемое для загибов труб;
• характерна одинаковая протяжённость трубы из каждого помещения и размеры контура.

Допускается выполнить монтирование ящика в стену не несущего типа. Следует учитывать, что коллекторный ящик должен быть установлен выше поверхности системы «тёплый пол». Сборка и заполнение ящика стандартно и выполняется в соответствии с прилагаемой инструкцией.

Установка коллектора водяного теплого пола

Выравнивание основания

Процесс выравнивания, необходимый при наличии неровностей, всегда сопровождается полным удалением старой стяжки, уборкой грязи, пыли строительного мусора.

При перепадах по горизонтали, превышающих 10 мм, проведение процедуры обязательно.

Процедура может выполняться «сухим» и «мокрым» способом. В обоих случаях первым этапом является избавление от дыр и трещин при помощи бетонного раствора или иной предназначенной для этого строительной смеси.

При «сухом» способе проводятся следующие работы:

1. На высоте 20 см от имеющегося уровня пола делается отметка по всему периметру помещения.

На пол укладывается полиэтилен и целлюлозная бумага с заходом на стену на 5-6 см выше отметки. Если материал представляет собой тяжи, а не цельное полотно, его необходимо размещать с захлестом 15-20 см. По периметру его необходимо прикрепить к стене кромочной лентой, посаженной на двухсторонний скотч.

На гидроизоляционный материал помещают армированную сетку.

На полиэтилен высыпается керамзит, состоящий из камней разного диаметра. Его выравнивают при помощи направляющих и уплотняют. Контроль равномерного распределение сыпучего материал по поверхности можно осуществлять при помощи маячков или деревянных реек.

По окончанию работ выступающий полиэтилен срезается канцелярским ножом.

Начинать выравнивание нужно с дальних углов, двигаясь к входной двери. Если в ходе работы обнаружатся выступы или впадины, добраться до них можно при помощи «строительных островков» – листов ГВЛ.

При использовании «мокрого» метода после снятия старой стяжки на пол заливается грунтовка и разравнивается поролоновыми валиками. Для сушки необходимо до 5 часов. Следующий порядок действий аналогичен «сухому» методу, единственное отличие заключается в использовании воды при уплотнении керамзита.

Устройство конструкции

Монтаж водяного обогрева выполняется поэтапно. Вся конструкция в бетонной стяжке напоминает пирог, начинкой которого выступают полипропиленовые или металлопластиковые трубы.

• влагостойкая пленка или обмазочная изоляция, выполняемая по предварительно выровненному бетонному основанию;
• кромочная изоляция (демпферная лента, укладываемая по всему периметру на высоту будущего пола или по периметру каждого отдельного контура, если площадь пола разбита на сектора);
• плиты утеплителя, толщина которого зависит от климатических условий региона (в среднем это 1-5 см);
• пароизоляция;
• армирование;
• трубы отопления, укладываемые по одной из используемых сегодня схем;
• чистовая стяжка
• напольное покрытие.

Если трубы укладываются на пенополистерольные плиты, трудозатраты снижаются, так как отпадает необходимость в устройстве первой стяжки и слоя утеплителя. Монтаж производится непосредственно на маты, после чего заливаются слоем стяжки и покрываются звукоизоляцией.

В жилых домах с деревянными полами может использоваться  размещение труб в деревянные пазы. На пол набиваются доски таким образом, чтобы в образованный между ними желоб можно было бы уложить трубу по выбранной схеме и залить тонким слоем стяжки. Процесс достаточно трудоемкий и требующий особого внимания при расчетах.

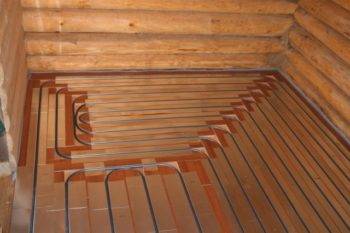

Укладка труб в пазы из дерева
