Водяные конвекторы отопления: виды, как выбрать + обзор популярных моделей и марок

Классификация водяных конвекторов

Еще 10-15 лет назад решить вопрос отопления красиво и элегантно было невозможно. Но появились они – водяные конвекторы. Конвекторы, которые могут выглядеть так, как нравится вам, и располагаться не там, «где получится», а там, «где удобно».

В зависимости от особенностей конструкции и способа монтажа различают такие виды водяных агрегатов:

  • напольные;
  • плинтусные;
  • внутрипольные;
  • настенные;
  • цокольные.

Водяные конвекторы отопления напольного типа позволяют отапливать помещение практически любых размеров. Максимально равномерному распространению тепла, а, следовательно, и более эффективному обогреву будет способствовать размещение в помещении нескольких приборов, соединенных параллельно. Благодаря небольшой высоте, их можно устанавливать перед панорамными окнами. Напольные конвекторы обычно представлены моделями с одним либо двумя теплообменниками, работающими по принципу естественной конвекции.

Если вы хотите приобрести надежные конвекторы в современном исполнении, обязательно обратите внимание на плинтусные устройства. Расположившись по всему периметру комнаты, такое оборудование обеспечивает качественный прогрев воздуха даже на уровне пола  и не занимает полезной площади

Температура корпуса плинтусных конвекторов, как правило, не превышает 30 градусов – а это значит, что размещать мебель и другие предметы интерьера в непосредственной близости от них абсолютно безопасно.

Плинтусные конвекторы отопления обеспечивают качественный и равномерный прогрев воздуха по всему объему помещения: они на все 100% справляются со своей задачей даже при высоких потолках

Внутрипольные конвекторы отопления – это одно из наиболее прогрессивных решений для обустройства обогрева помещений. Такие приборы – хороший выбор для частного дома и офиса. Выпускаются в двух «вариациях»: с вентилятором и без него, что определяет принцип их работы – принудительную либо естественную конвекцию. Специальные модели внутрипольных конвекторов с отводом конденсата помогут качественно решить вопрос отопления в помещениях, требующих организации особого микроклимата.

Устройства настенного типа – наиболее популярные и визуально привычные. Отличаются максимальной тепловой мощностью. Имеют один или два теплообменника; по пожеланию заказчика фирмы-производители могут увеличивать их число до трех. Настенный конвектор – лучший выбор, если вы не нуждаетесь в дизайнерских изысках и имеете самые обычные окна.

Цокольные агрегаты (также именуемые встраиваемыми) – это современное оборудование, обладающее широкими возможностями для монтажа: его можно устанавливать в стеновые ниши, в лестничные ступени, «интегрировать» в мебель или декоративные перегородки. Наличие в конструкции прогрессивной разработки тангенциального вентилятора делает обогрев помещения быстрым и качественным. Благодаря встраиваемым водяным конвекторам организовать систему отопления в доме можно максимально «завуалированно».

Встраиваемые водяные конвекторы выбирают те, кто любит нестандартные решения и ценит каждый квадратный метр полезной площади в своем доме

Благодаря грамотно продуманным техническим характеристикам, все водяные конвекторы демонстрируют такие преимущества:

  • более высокая скорость нагрева. В частности, по сравнению с традиционными радиаторами. А объясняется это тем, что внутренний объем с теплоносителем у конвектора на 80-90% меньший, чем у радиатора.
  • эффективное отсечение холодных потоков воздуха, «просачивающихся» из окон. Создание мощной тепловой завесы;
  • низкая энергозатратность;
  • малый вес. Этот факт делает возможной установку прибора на легкие стеновые перегородки из гипсокартона и других материалов;
  • компактность;
  • пожаробезопасность.

Кроме относительно большой цены про недостатки больше нечего говорить.

Компактность, малый вес и привлекательный внешний вид водяных конвекторов отопления позволяют успешно применять их практически в любых интерьерах, а высокая эффективность — в помещения различного назначения (жилых, производственных, коммерческих)

Виды водяных конвекторов отопления

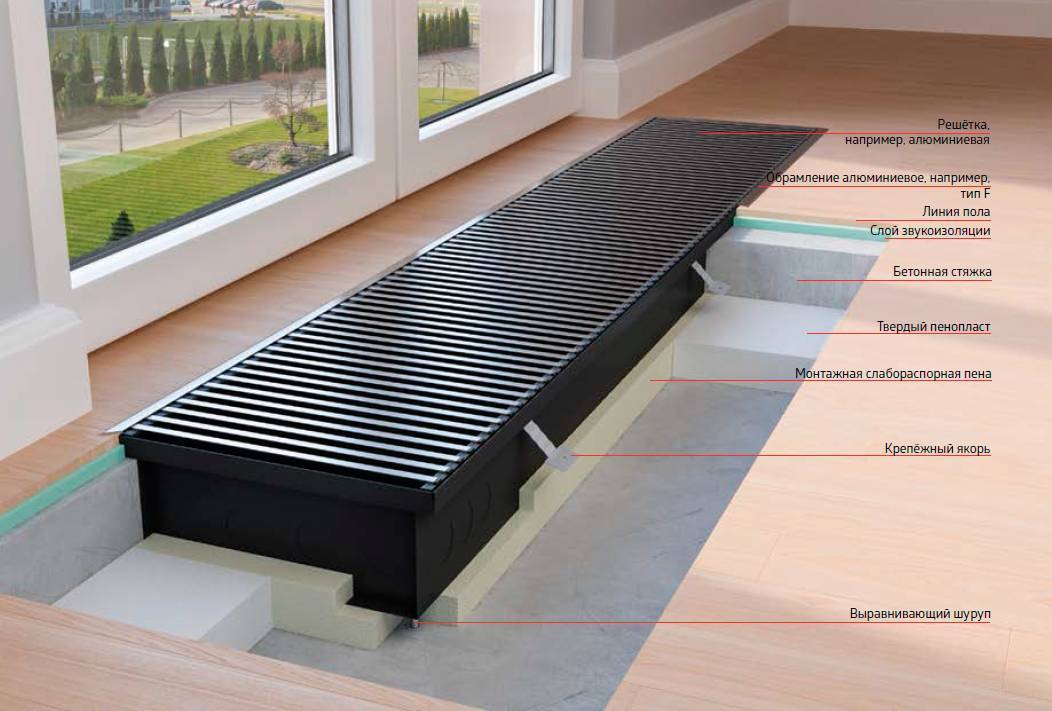

Внутрипольные

Применяются для отопления офисных помещений и частных домов. Радиаторы встраиваются в пол (применяются медно-алюминиевые теплообменники), при этом помещение обогревается за счет естественной циркуляции воздуха (конвекции).

Внутрипольный конвектор.

Также подходят для отопления музеев, зимних садов, бассейнов, теплиц, то есть таких помещений, где предусматривается соблюдение специального микроклимата.

Напольные

По периметру помещения размещаются несколько напольных радиаторов, соединенных между собой параллельно.

Kampmann Katherm.

За счет естественной циркуляции происходит выделение и равномерное распределение теплого воздуха по всему периметру.

Примечание! Некоторые модели выпускаются с прочной поверхностью, благодаря чему их можно использовать в качестве скамеек в спортивных залах и кинотеатрах.

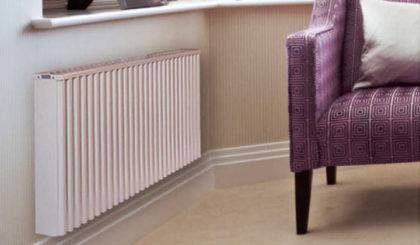

Настенные

Это наиболее популярный вид конвекторов.

Настенные водяные конвекторы компактны, их можно размещать прямо под окнами или в нишах. Применение таких отопительных приборов позволяет создать комфортные условия в помещениях с панорамными окнами и зимних садах.

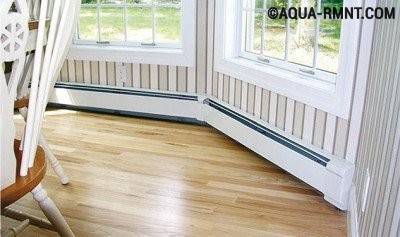

Плинтусные

Водяной конвектор плинтусного типа – новинка отопительного оборудования, которая разработана с учетом всех требований к современным системам обогрева и делает отопление комфортным и экономичным.

Теплый плинтус водяного отопления, длиною 1 м, состоит из медно-алюминиевого теплообменника и кожуха (профиля). Конвекторы соединяются между собой при помощи пайки мягким припоем.

Систему оснащают терморегулятором с датчиком (для регулирования теплового потока).

Цокольные

Такую систему отопления можно назвать невидимой, цокольные конвекторы монтируются в стенах, ступенях, под окнами и даже в мебели. Такое расположение позволяет «сохранить» полезную площадь в помещении, при этом отопительный прибор становиться практически невидимым (его можно заметить только по решетке в специальной нише).

Благодаря встроенному вентилятору, обогрев помещения происходит на нужном уровне и равномерно.

Водяные конвекторы в одном из номеров строящейся гостиницы. Подключение через трубы из сшитого полиэтилена Uponor.

Монтаж и подключение напольных конвекторов

Конвекционный напольный водяной обогреватель устанавливается согласно инструкции производителя

Основные моменты, на которые следует обращать внимание при монтаже:

  • строго горизонтальная установка и надежная фиксация;
  • нагрузка должна приходиться на ножки, а не на трубы;
  • нижние (входные) отверстия должны быть открыты;
  • минимальное расстояние до пола 20-25 см, до стены 5 см.

Основные рекомендации по установке

Процесс монтажа напольного конвектора достаточно прост. Он в подробностях описан в инструкции производителя. Оборудование устанавливается на пол методом встраивания или крепления на специальных ножках-подставках, поставляемых в комплекте. Оно предназначено для применения в закрытых помещениях.

Во время установки рекомендуется соблюдать следующие правила:

  • монтировать прибор в строго горизонтальном положении, контролируя это обыкновенным строительным уровнем;
  • тщательно фиксировать оборудование;
  • проследить, чтобы теплообменник был расположен на стороне, дальней от окна (за исключением случая, когда основная миссия конвектора заключается в создании защитного теплового экрана вдоль окон);
  • размещать прибор на расстоянии 20-25 см от напольного покрытия;
  • соединять теплообменник с распределительными трубами, поставляющими теплоноситель, гибкими шлангами с нержавеющим покрытием или рукавами в металлической оплетке.
  • не допускать деформации краев желоба.

В первую очередь выполняется разметка поверхности пола. Затем специальными крепежами фиксируются ножки оборудования или держатели. После этого устанавливается корпус, и конвектор подключается к системе подачи воды.

В отличие от приборов с внутрипольным и настенным типом крепления, напольные конвекторы выделяются самой простой техникой монтажа. Но все-таки при недостаточных навыках и малом опыте обращения с теплотехникой, желательно поручить установку профессиональному мастеру.

Устройство и принцип работы водяного конвектора

Водяной конвектор – компактный отопительный прибор, подключаемый к системе центрального или автономное отопление в многоквартирном доме. В основе работы этого обогревательного прибора лежит принцип конвекции – перемещения воздушных потоков.

Водяной конвектор отопления

В качестве теплообменника в водяном конвекторе используется нагреватель, состоящий из медной трубы, на которой для увеличения теплоотдачи закреплены алюминиевые ребра. Для присоединения к трубам системы отопления с торца конвектора предусмотрены фитинги. Для стравливания воздуха из системы предусмотрен воздушный клапан.

Воздушный клапан на водяном конвекторе

Рабочая часть конвектора заключена в корпус из металла, окрашенного порошковой краской. В корпусе предусмотрены решетки или отверстия для забора и выхода воздуха. Некоторые модели оснащены терморегулятором, позволяющим выставить желаемую температуру воздуха.

Устройство водяного конвектора

Конвекция может быть как естественная, так и принудительная. При естественной конвекции слои воздуха, расположенные в зоне теплообменника, нагреваются, становятся легче и поднимаются вверх, заменяя более тяжелый холодный воздух. Он, в свою очередь, опускается вниз и процесс повторяется. Для принудительной конвекции в некоторые модели встроен вентилятор.

Конвектор с принудительной вентиляцией

Принцип работы водяного конвектора:

  • теплоноситель – вода или антифриз – проходит по трубам с алюминиевыми ребрами и нагревает их;
  • холодный воздух поступает через заборную решетку и, проходя через нагреватель, греется, после чего воздушные потоки поднимаются вверх;
  • на их место поступают новые порции холодного воздуха.

Принцип работы водяного конвектора

От обычных радиаторов водяные (электрические) конвекторы отличаются тем, что быстрее нагревают воздух в помещении и способны создавать эффективную тепловую завесу. По этой причине водяные конвекторы часто располагают вдоль панорамных окон, существенно снижая тепловые потери, а также встраивают в пол вдоль внешних холодных стен.

Водяные конвекторы под панорамным окном

Достоинства и недостатки водяных конвекторов

К достоинствам водяных конвекторов отопления можно отнести:

  • быстрый и эффективный прогрев помещения;
  • возможность создания тепловой завесы перед окнами или дверями;
  • небольшая масса и малый объем теплоносителя, водяные конвекторы можно вешать на легкие гипсокартонные перегородки;
  • большой выбор типоразмеров и видов исполнения;
  • возможность встроить конвектор в пол, стены или плинтуса;
  • эстетичность, конвекторы хорошо вписываются в любой дизайн;
  • стенки водяных конвекторов не нагреваются выше +45 градусов, поэтому их можно без опасения устанавливать в детской;
  • водяные конвекторы обладают абсолютной пожаробезопасностью.

Водяные конвекторы отопления — конструктивные особенности и преимущества

Недостатки конвекторного водяного отопления:

  • цена на водяные конвекторы выше, чем на радиаторы той же тепловой мощности;
  • габариты настенных водяных конвекторов зачастую больше, чем радиаторов;
  • в помещениях с большой высотой потолков водяные конвекторы могут оказаться неэффективными, так как теплый воздух будет скапливаться под потолком.

Внутрипольный обогреватель конвекторного типа

Влажную уборку нужно делать чаще

Многоуровневый пол

Для зонирования пространства мастера монтируют полы на разном уровне. Они советуют устанавливать подиум для разграничения кухни и столовой. Этот вариант считается одним из самых практичных, поскольку, кроме прочего, у хозяев дополнительное свободное место, где можно что-нибудь прятать.


Для этого удобно использовать коробки или ящики. Хорошо будут выглядеть плетеные корзиночки. Но такое пространство может оставаться свободным.


Однако такую конструкцию не стоит делать, если в семье есть маленькие дети, так как подиум может стать для него препятствием. Кроме того, можно использовать различные покрытия для пола.


Они будут зонировать пространство между гостиной с кухней и защитят подиум от повреждений. К пример, в кухонной зоне укладывают плитку, в столовой — ламинатное покрытие. Главное подобрать цвета и фактуры, правильно сочетать отделку.

Лучшие внутрипольные конвекторы отопления на 2021 год

При выборе обогревателя, оснащенного естественной конвекцией, предпочтительнее обращать внимание на аппараты отечественного, российского производства. Это обусловлено тем, что отечественные производители выпускают изделия хорошего качества сборки

Кроме того, отечественные теплообменники гораздо дешевле импортных аналогов.

Если же необходим конвектор с принудительной системой конвенции, тогда лучше всего, остановить свой выбор на одном из европейских производителей. Это обусловлено тем, что технические характеристики европейских аппаратов с принудительной конвенцией гораздо лучше, по сравнению с отечественными аналогами. Кроме того, большинство европейских изделий обладают хорошим запасом мощности, практически не издают шума во время работы.

Преимущества конвекторов перед радиаторами

Хотя жители СНГ в большинстве своем по привычке используют традиционные чугунные батареи или более современные биметаллические радиаторы для обогрева любого помещения, эта тенденция меняется. У конвекторов есть ряд существенных преимуществ, делающих их более практичным решением в ряде ситуаций.

Их основные преимущества:

  1. Эффективность – на обогрев одинаковых помещений такие устройства расходуют всего четверть тепловой энергии, необходимой радиаторам.
  2. Высокий КПД – во многих случаях изделия способны полностью отапливать помещения любого типа до температуры теплоносителя (воды) 50 ° С. По нормам обычные радиаторы при заданной температуре воды могут хорошо обогреть помещение, когда она на улице всего 5 ° С, а при -5 ° С уже нужно будет нагревать теплоноситель до 78 ° С.
  3. Быстрый обогрев помещений: благодаря условности обогрев любого помещения происходит на порядок быстрее, чем обогрев от батареек. Потому что они только излучают тепло. Кроме того, скорости распространения тепла способствует быстрый нагрев теплообменника (трубок, ребер). Например, для этих устройств такая процедура происходит во много раз быстрее, чем для привычных чугунных изделий.

К тому же все конвекторы просты в обслуживании, легки, компактны, славятся высокой пожаробезопасностью. Предлагаемая нами статья поможет вам составить представление о преимуществах конвектора перед тепловентилятором.

У них может быть единственный возможный источник опасности: вентилятор. Но он установлен не на всех моделях и тоже имеет низкое напряжение. Такое оборудование редко становится источником проблем. Поверхность его корпуса всегда свежая, что исключает возможность получения ожогов.

Конвекторы все чаще используются в квартирах в качестве основных или дополнительных отопительных приборов. На фото навесное устройство выполняет роль теплового барьера при входе на балкон

Продукты не лишены недостатков, но их список довольно короткий. Таким образом, конвенция создает воздушные потоки, которые способствуют большей запыленности помещения.

Кроме того, движущиеся воздушные массы могут создавать легкую тягу воздуха. Это явление не критично, но нежелательно для людей, страдающих различными видами простудных заболеваний. Эти недостатки компенсируются важным преимуществом: конвекторы никогда не сушат воздух.

Самый большой недостаток – неравномерное отопление помещений с очень высокими потолками. Причина кроется в том, что под воздействием конвекции теплый воздух скапливается под потолками и может опускаться только в охлажденном состоянии, что не способствует созданию комфортной температуры.

Такая же ситуация возникнет, если в отапливаемом помещении используются потолки средней высоты, но одновременно с отоплением применяется принудительная вентиляция.

Принцип и устройство водяных конвекторов

Классические радиаторы нагревают стены и окружающие предметы, тем самым обогревая жилые помещения. Для того чтобы повысить эффективность, их изготавливают с оребрением, благодаря которому создается конвективный поток воздуха. В результате этого повышается скорость обогрева частных домов и квартир. Тепло в радиаторы доставляется с помощью нагретого теплоносителя – чаще всего это обычная водопроводная вода. В помещение оно поступает через конвекционные ребра и в виде теплового излучения.


Принцип конвекции очень прост — нагретый воздух поднимается вверх, а на его место приходит холодный.

Конвекция хороша тем, что она обеспечивает быстрый прогрев помещений любого типа. Нагретые воздушные массы, поднимаясь к потолку, вытесняют холодный воздух снизу, заставляя его проходить через конвекторы. Благодаря этому результаты работы отопительной системы становятся заметными буквально через полчаса после включения отопления. При этом классическая батарея отопления не может похвастаться аналогичными результатами.

Принцип действия водяных конвекторов отопления очень прост. Протекающий через них теплоноситель нагревает стальные пластины оребрения. Нагреваясь, он стремится вверх, а на его место поступает следующая порция воздуха. Здесь работают чистые законы физики, обеспечивая качественный обогрев жилых помещений. Процедура нагрева осуществляется абсолютно бесшумно, не тревожа домочадцев.

В некоторых водяных конвекторных обогревателях имеются встроенные вентиляторы, позволяющие организовать принудительную конвекцию с целью более быстрого прогрева помещений.

Как устроены водяные конвекторы отопления? Внутри них мы найдем:

  • стальную или медную трубу – через нее протекает теплоноситель;
  • оребрение – оно отвечает за нагрев воздушных масс;
  • узлы подключения – с их помощью выполняется соединение самих устройств с водяной отопительной системой.


Как вы видите, в устройстве этого прибора нет ни чего сложно: теплообменник с узлами подключения, закрытые корпусом.

Дополнительно устанавливаются терморегуляторы и спускники воздуха – первые позволяют отрегулировать степень нагрева, а вторые служат для удаления воздуха из отопительной системы. Устройство конвекторов очень простое, а их миниатюрность не позволит испортить интерьер жилых или рабочих помещений.

Сфера применения водяных конвекторных обогревателей крайне широка. Они используются для обогрева частных домовладений, квартир в многоквартирных домах, офисных, административных и производственных помещений. Вот перечень их преимуществ:

  • такие приборы отопления обеспечивают быстрый прогрев – по скорости прогрева они выигрывают перед обычными батареями;
  • высокая эффективность – сами обогреватели отдают воздушным массам более 95% поступающего тепла;
  • компактность – благодаря небольшим размерам эти отопительные приборы могут использоваться в помещениях с панорамным остеклением, не портя внешний вид.

Это универсальное отопительное оборудование для любых помещений.

Уход за конвекторами отопления очень простой – их нужно периодически очищать от пыли, которая накапливается на элементах оребрения. Здесь пригодится пылесос, обеспечивающий хорошее всасывание. Уход снаружи сводится к простому удалению пыли влажной тряпочкой. Внутренняя очистка осуществляется минимум пару раз в месяц, что препятствует накоплению большого количества загрязнений.

Отсутствие надлежащего ухода за приборами отопления приведет к накоплению большого количества пыли – естественная конвекция разнесет ее по всему помещению, что не прибавит здоровья аллергикам.

Возможность применения для охлаждения помещения

Конвектор можно назвать универсальным климатическим оборудованием, поскольку в разные сезоны он может выполнять разные задачи: зимой – греть, летом – охлаждать. Правда, далеко не каждый прибор адаптирован для работы на охлаждение, производители обычно указывают на наличие такой возможности у той или иной своей модели.

Следует иметь в виду, что генерируют холод конвекторы существенно хуже, чем тепло, поэтому рассчитывая мощность прибора, нужно опираться на ваши потребности в холоде, ведь уменьшить мощность нагрева, как вы теперь уже знаете, не составляет труда.

Чтобы ваш конвектор начал не греть, а охлаждать воздух в помещении, его нужно опорожнить, заполнить специальной жидкостью и подключить к чиллеру. Впрочем, существуют модели, в которых процесс перехода из одного режима в другой осуществляется гораздо проще и быстрее. В них имеется сразу два не связанных между собою контура: один – для теплоносителя, другой – для хладагента. Для смены режима работы вам будет достаточно отключить циркуляцию жидкости в одном контуре и включить в другом.

И еще пара замечаний, касающихся возможности применения данного типа климатического оборудования для охлаждения помещения. Вспомнив принцип работы конвектора, вы поймете, что в естественном режиме работать на охлаждение он не в состоянии. Именно поэтому все модели, рассчитанные на работу в двух режимах, оснащены вентиляторами. Кроме того, вентилятор способствует уменьшению количества конденсата, образующегося на теплообменнике при работе конвектора на охлаждение.

Выводы и полезное видео по теме

В этом материале специалист делится информацией о том, как рассчитать мощность отопительных приборов:

В этом видеоматериале наглядно показано, как выполняется монтаж встроенных конвекторов и что при этом следует учитывать:

Конвекторы являются выгодной и практичной альтернативой привычным радиаторам и, что не менее важно, доступной. Но покупатель должен понимать — возможность создания комфортного микроклимата в доме, офисе или на производстве зависит от его выбора, который можно сделать, обладая теоретическими знаниями о приборах отопления

Если нет желания тратить время на их получение, тогда можно обратиться к специалистам, это поможет избежать бесполезных финансовых трат.

Будем рады прочесть ваш рассказ о выборе водяного конвектора. Поделитесь критериями, на основании которых лично вы совершили покупку. Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.
