Водяные внутрипольные конвекторы отопления: виды, особенности монтажа и обустройства

Особенности монтажа и подключения

Эффективная, безопасная и долговечная работа систем отопления напрямую зависит от умелого и качественного монтажа. Соблюдение основных рекомендаций и правил позволяет существенно увеличить эффективность эксплуатационных свойств водяных напольных конвекторов:

установка оборудования напольного варианта на этапе подсоединения к водонагревательному оборудованию обусловлено использованием гидрострелки и насоса циркуляционного типа; заполнение смонтированной системы водой заканчивается стравлением воздуха посредством специальных клапанов, которыми комплектуется базовый набор; целесообразно дополнять каждую единицу обогревательного оборудования специальными терморегуляторами, которые помогают выполнять контроль нагрева и интенсивности отопления; замена водяных настенных отопительных радиаторов на такой тип устройств в условиях многоэтажных домов предполагает учёт мощности всех используемых до демонтажа узлов и установку идентичного оборудования;

ванные комнаты, сауны и другие зоны с высоким уровнем влажности могут быть оборудованы специально разработанными для этих целей устройствами; транспортировка и монтаж должны выполняться максимально осторожно, чтобы не допустить механических повреждений корпуса и нагревательных пластин оборудования, что может спровоцировать значительное снижение производительности; целесообразно для выполнения монтажа пригласить опытных специалистов, которые обладают соответствующими разрешениями и лицензией на проведение таких работ. Доступная инструкция по монтажу такого устройства представлена на этом видео:

Доступная инструкция по монтажу такого устройства представлена на этом видео:

https://youtube.com/watch?v=PbXkRkZAax0

Подключение напольного конвектора отопления отличается простотой. Такое устройство состоит из неразборного блока и может быть установленно непосредственно на пол или закреплено на стену.

Для подключения к системе трубопровода используется боковой или торцевой вариант ввода, оснащённый внутренней ½ резьбой.

Стандартная комплектация включает:

  • стальной кожух;
  • теплообменник с рёбрами;
  • комплект креплений;
  • подробную инструкцию по установке.

Особенности монтажа внутрипольного конвектора

Устанавливать встроенные модели конвекторов для отопления водяного типа можно несколькими способами: прибором к помещению или к стеклу.

Если оборудование развернуть к окну, поступающий из оконного проема холодный воздух будет отсекаться, что обеспечит невозможность появления конденсата. Однако температура в помещении будет крайне медленно достигать комфортных для пребывания значений, так как большая часть тепла потратится на нагрев стекла.


При монтаже внутрипольного устройства к стеклу в помещении будет стабильная температура. Это результат равномерного смешивания теплых и холодных масс воздуха

Развернув устройство в сторону помещения, можно получить быстрый нагрев. При этом расположении на стекле может образовываться конденсат. Один из основных недостатков такого способа — в помещении наблюдаются зоны с различной температурой, которые создают дискомфорт.

Встраиваемые приборы устанавливают в желоба, подготовленные в процессе ремонтных работ. Если пол в помещении бетонный, тогда расстояние между стенками желоба и корпусом устройства заполняется раствором.

При установке конвектора в деревянное напольное покрытие вокруг него делают декоративную рамку из брусьев идентичного цвета.

Основные критерии для выбора лучшего внутрипольного конвектора

Для того, чтобы определить лучшие внутрипольные конвекторы, необходимо установить критерии, которые помогут сделать правильный выбор.

При этом крайне важно понимать основные достоинства встраиваемых в пол радиаторов, так как то, насколько эффективно они реализованы в конкретной модели от конкретного производителя, и является основным аргументом, чтобы причислить данный прибор отопления к лучшим

Плюсы водяных внутрипольных конвекторов

В качестве наиболее важных достоинств внутрипольных конвекторов можно выделить следующие их характеристики, которые и станут основными критериями для определения наиболее эффективных приборов отопления:

экономия пространства помещения;

возможность использовать в сочетании с популярным сегодня панорамным остеклением;

уменьшение расходов на отделку помещения;

эффективность эксплуатации системы отопления;

придание интерьеру помещения стильного и современного облика;

универсальность, позволяющая применять внутрипольные конвекторы в постройках различного типа – жилых, общественных или коммерческих.

Перечисленные достоинства, характерные для встраиваемых в пол радиаторов, следует рассматривать в первую очередь, когда необходимо получить ответ на вопрос, какие внутрипольные конвекторы лучше.

При этом в большинстве случаев целесообразно принимать во внимание только водяные радиаторы, так как электрические приборы отопления имеют весьма ограниченную область применения и заметно уступают по большинству эксплуатационных показателей

Недостатки встраиваемых в пол радиаторов

Чтобы выделить лучшие водяные внутрипольные конвекторы из множества представленных на отечественном рынке, важно изучить не только их положительные качества, но и недостатки. Их количество не так велико, тем не менее, серьезные производители отопительного оборудования давно научились сводить минусы встраиваемых в пол радиаторов к минимуму

Их количество не так велико, тем не менее, серьезные производители отопительного оборудования давно научились сводить минусы встраиваемых в пол радиаторов к минимуму.

Среди наиболее существенных недостатков следует отметить возможность скапливания пыли и сложность в выявлении протечек.

Первый минус никак не связан с характеристиками конкретной модели конвектора и устраняется регулярным проведением обычных мероприятий по поддержанию чистоты в помещении.

Для минимизации возможностей протечек требуется приобретать продукцию от проверенных производителей, которая отличается высоким уровнем надежности и качества.

Кроме того, необходимо регулярно осматривать эксплуатируемые конвекторы, что позволит оперативно выявить возможные проблемы.

Выбор водяного конвектора

Для выбора водяного конвектора необходимо определиться с местом установки и типом конструкции, после чего можно приступать к тепловому расчету и подбору параметров

При выборе модели важно учитывать следующие характеристики

Тепловая мощность конвектора – параметр, показывающий, какую площадь способен обогреть прибор. На 1 м2 площади квартиры или дома со стандартной высотой потолков необходимо 100 Вт тепловой мощности. Теплопотери через окна выше, чем через стены, поэтому на каждое окно необходимо добавить еще 200 Вт.

Пример расчета: для комнаты площадью 20 м2 с двумя окнами необходимо 20·100+2·200=2400 Вт, или 2,4 кВт. Это значение лучше равномерно распределить на несколько конвекторов, подключив их параллельно или последовательно. В этом случае температура в помещении будет более стабильной и равномерной.

Что необходимо знать о конвекторах отопления

Габаритные размеры – еще одна важная характеристика. От нее зависит возможность установки конвектора в выбранном месте

При этом важно учитывать не только размеры самого прибора, но и необходимые расстояния до пола, стен и других конструкций (указаны в паспорте на конкретную модель конвектора). Для навесных конвекторов расстояние от пола должно составлять не менее 80 мм, до подоконника – 100 мм

Влагозащита – параметр, важный при выборе конвекторов для установки в ванной комнате, бассейне, моечном отделении сауны или оранжерее. Конвекторы могут быть предназначены для сухих помещений со среднегодовой влажностью до 85% или для влажных помещений – с влажностью выше 85%. Во втором случае используются стойкие к коррозии материалы и покрытия, а в случае внутрипольных конвекторов – дренажные системы.

Тип циркуляции (естественная (маркировка КВЕ) или принудительная (КВП)) важен для создания необходимого микроклимата. Конвекторы с вентилятором способны создать эффективную тепловую завесу у дверей и окон, вместе с тем они активно поднимают пыль и вызывают сквозняки. Уровень шума у конвекторов с принудительной циркуляцией также выше. Вентилятор в конвекторах работает от 12 В постоянного тока, для чего нужно предусмотреть блок питания.

Внутрипольный конвектор с тангенциальным вентилятором

Рабочее давление – характеристика, которую необходимо уточнить при установке водяных конвекторов, в системах централизованного отопления по СНиП 2.04.05-91 находится в пределах 8-9,5 бар, в автономных системах оно обычно не превышает 3 бар. Большинство моделей водяных конвекторов рассчитано на рабочее давление 1 МПа и опрессовочное 1,6-2,0 МПа, что равно 10 и 16-20 бар соответственно. При соблюдении этого условия конвекторы можно устанавливать в автономное отопление в многоквартирном доме  без ограничений.

Внутренний объем теплообменника – параметр, наиболее важный для систем автономного отопления при расчете объема теплоносителя. В среднем, он составляет 0,7-2 л и зависит от количества труб и длины прибора.

Схема конвектора

Предельная температура для водяных конвекторов обычно составляет +120-130 градусов Цельсия, что намного превышает допустимую температуру в системах отопления. При этом для безопасности использования максимальная температура корпуса прибора не должна превышать +60 градусов по паспорту.

Масса конвектора важна при монтаже настенных моделей на стены и перегородки из гипсокартона или другого материала с невысокой прочностью. С учетом теплоносителя, масса водяных конвекторов обычно не превышает 14-24 кг.

Степень автоматизации – характеристика, учитывающая возможность точного регулирования температуры. Регулирование осуществляется посредством термостата и клапана, с их помощью в теплообменник подается количество теплоносителя, необходимое для поддержания заданного микроклимата.

Терморегулятор

Внутрипольный конвектор или его аналог — теплый пол, что лучше?

Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:

  • Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
  • Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
  • Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
  • При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.

Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.

Внутрипольный конвектор перед французским окном

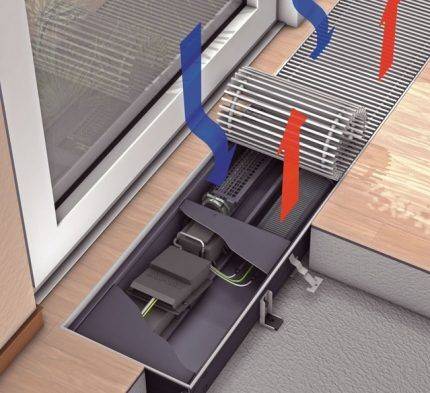

Устройство и внешний вид внутрипольного конвектора с вентилятором

Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.

Устройство конвектора

Принцип действия

Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.

Принцип действия внутрипольного конвектора

Выбор мощности водяного внутрипольного конвектора

Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:

  • Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
  • Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
  • Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.

Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.

Мощность конвектора — важный показатель

Подключение к центральному отоплению

Во-первых, внутрипольные конвекторы не совместимы с центральным отоплением

И не важно, какая у вас схема подключения:. однотрубная. однотрубная

однотрубная

или двухтрубная

Ни с одной из них вы не добьетесь нормальной работы. Это происходит из-за того, что подводящие и отходящие трубы прокладываются по замысловатым и сложным маршрутам.

И во всех этих стыках, поворотах и коленах возникает повышенное гидравлическое сопротивление.

Горячая вода не хочет идти по сложному пути со множеством стыков и заужений. Ей гораздо проще, минуя конвектор, напрямую проскочить в другую комнату или через стенку к вашим соседям. То есть там, где установлены нормальные радиаторы и создано нормальное сопротивление.

В результате ваши конвекторы остаются холодными. Конечно, можно пойти на хитрость и при однотрубной системе заглушить байпас.

Тем самым вы обеспечите подачу горячей воды принудительно. Однако всего что вы добьетесь, будет подобно эффекту монтажа водяного пола.

У вас в квартире будет жара, а у всех ближайших соседей дубак.

Соответственно, ждите жалоб во все инстанции. Далее, комиссионные проверки. Предписания о том, что за собственный счет, в 3-х дневный срок, вам необходимо восстановить нормальную схему и работу системы центрального отопления.

А если предварительно сделать расчет, правильно подобрать материал (сечение и диаметр пластиковых труб, надвижные фитинги) будет ли работать в этом случае конвектор? Да, будет.

Однако, нормально греть будут далеко не все модели, а только самые мощные из них, да и то, имеющие в своей конструкции отдельный вентилятор.

Но даже и в этом случае, монтаж и установка внутрипольных конвекторов, с точки зрения законодательства, все равно подпадает под те же правила, что и монтаж водяных теплых полов.

То есть подключать их от системы центрального отопления строго запрещено.

Кроме этого, если подключиться от стояков и уйти трубами под стяжку, стояки то все равно останутся.

И вам придется выкручиваться двумя способами:

обходить их напольным покрытием

возводить фальшстену

Поэтому главное что вы должны запомнить – если у вас стандартная система отопления, то о внутрипольных конвекторах нужно забыть сразу.

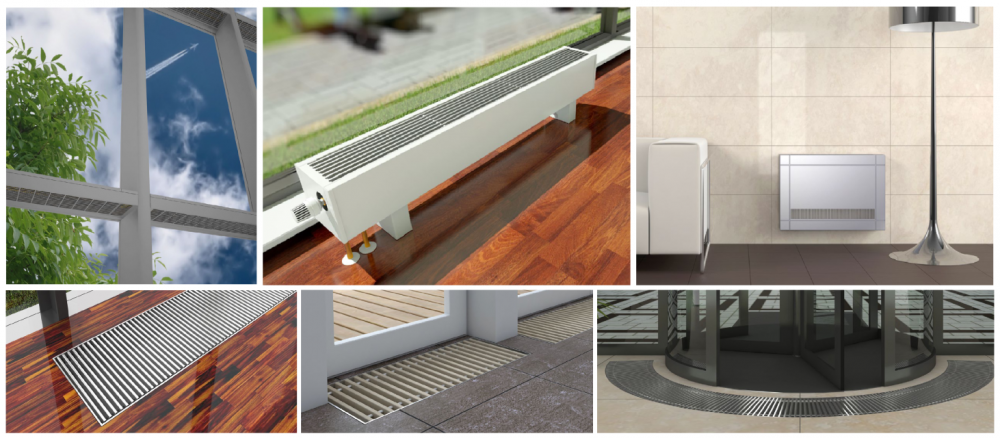

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Внутрипольные водяные конвекторы

Нагревательный элемент — полая трубка с наваренными или напрессованными металлическими пластинами. В них перенос тепла осуществляется теплоносителем (водой или антифризом, зависит от модели). Подключаются приборы к существующей системе водяного отопления через патрубки, оснащенные резьбой. Используются в системах с принудительной циркуляцией теплоносителя, разводка — однотрубная или двухтрубная.

Для водяных, встраиваемых в пол конвекторов, важны материалы, из которого изготовлен теплообменник. Самую высокую мощность выдавать могут медные и медно-алюминиевые модели (медная труба, алюминиевые ребра). Есть еще модели полностью из меди — и трубы и ребра. Но цена на них немалая. В более бюджетных вариантах используют нержавеющую сталь, а еще более дешевых — оцинкованную.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Несмотря на большую мощность, установка устройств с медными теплообменниками — далеко не лучший выбор. Медь очень капризна при эксплуатации, требует определенного состава теплоносителя, устройства заземления, совместима далеко не со всеми металлами. Все это вместе делает их эксплуатацию в системах централизованного отопления проблемной (хоть технические характеристики и позволяют это делать). Неплохо она себя покажет только в системах индивидуального отопления, в которых разводка отопления сделана медными, полимерными или металлополимерными трубами. При этом теплообменник котла отопления тоже желательно иметь медный. Фитинги и арматуру нужно устанавливать бронзовые или латунные, а также с никелированным или хромированным покрытием.

Модели и разновидности

Как и в электрических внутрипольных конвекторах, в водяных для увеличения мощности ставят вентиляторы. Это позволяет при тех же габаритах отопительных приборов получать гораздо больше тепла. Вентиляторы могут питаться от сети переменного тока 220 В или от источника постоянного тока на 12 В или 24 В. Для снижения уровня шумов их устанавливают на виброзащитных опорах.

Несмотря на то, что устройства с принудительной конвекцией шумят, они выдают больше тепла. Потому могут эффективно отсекать холодные потоки, поступающие от стекла. Если планируется использовать внутрипольный конвектор как основной источник тепла, лучше ставить именно такие модели — они быстрее нагревают помещение и не дают образовываться конденсату на стекле.

Есть модели, которые могут использоваться не только для отопления, но и для охлаждения. Причем они бывают двухтрубными и четырехтрубными. В четырехтрубных стоят два отдельных теплообменника, подключенных к разным системам — один к отоплению, другой к охлаждению. В двухтрубных моделях один и тот же теплообменник работает с двумя системами. Эффективнее четырехтрубные, но и значительно дороже.

Иногда встречаются модели, которые позволяют подавать в помещение свежий воздух — он забирается через специальное отверстие, очищается во встроенных фильтрах, подогревается, и уходит в помещение. Очень полезная функция там, где стоят стеклопакеты — именно недостаток кислорода и влажности — частая проблема в таких помещениях.

По заказу встраиваемые конвекторы могут сделать угловыми или с радиусом кривизны — это для помещений нестандартной геометрии или для витрин. Часто есть возможность заказать устройство нестандартных разметов — именно под ваше помещение. Некоторые производители делают специальные поворотные нагревательные элементы — так легче убирать внутри корпуса, некоторые предусматривают установку теплообменника на гибких шлангах — его можно вынуть и убрать.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Отдельно выпускают устройства для обогрева помещений с высоким уровнем влажности. В них применяются стойкие к таким условиям материалы, особое электрооборудование. Также в таких моделях делают дренажный сток для отвода конденсата.

Контролируют температуру в помещении и изменяют мощность конвектора электромеханические или электронные термостаты. Сами устройства расположены в корпусе, управляются с выносного или дистанционного пульта. В электронных моделях есть возможность запрограммировать температуру по времени суток или дням недели.

Как конвекторы обогревают?

Все водяные отопительные приборы традиционно предназначены для обогрева всевозможных помещений с использованием конвекции — это физическое явление, при котором нагретый воздух подымается вверх, его же место занимают холодные массы.

Такой процесс происходит постоянно до момента выравнивания температуры во всех слоях какого-то замкнутого объема. Для обеспечения максимальной эффективности конвекторы имеют специальную конструкцию.

Они состоят из таких элементов:

  • труба, по которой протекает теплоноситель (так называют горячую воду);
  • теплообменник, представляющий собой металлические пластины (ребра), размещенные на трубе.

Все основные детали накрыты кожухом, специальные щели (решетка) позволяют воздуху свободно циркулировать. Конструкция этой части прибора выполняется без острых углов, выступающих деталей, чтобы предотвратить травмирование.

Виды напольных конвекторов

Устройства принято классифицировать по источнику энергии, которую они потребляют. Чаще всего выпускаются водяные и электрические модели. Ознакомимся с их особенностями.

Водяные

Источником энергии в них служит жидкий теплоноситель в виде воды, антифриза или масла. Визуально агрегат представляет собой металлическую трубу, на которую наварены ребра — именно по ним транспортируется жидкость. Конструкция схожа с привычными радиаторами центрального отопления. Выпускаются стальные и биметаллические модели.

Преимущество такого отопительного прибора состоит в том, что его стенки практически не нагреваются в ходе работы. То есть помещение прогревается именно за счет конвекции, а не благодаря нагреву поверхности оборудования.

Напольные конвекторы часто устанавливают в помещениях с панорамными окнами. В таком случае трубы, по которым подводится горячий теплоноситель, укладывают в пол. Установка обогревателей состоит из двух этапов: закрепление и подключение к отопительной системе. Низкие и компактные модели позволяют добиться качественного обогрева помещений, а также идеального обзора из окна, например, фирмы — Synego.

Устройство приборов следующее:

  • стальную или медная труба, через которую протекает жидкость;
  • оребрение, отвечающее за нагрев воздуха;
  • узлы подключения для соединения конвекторов с отопительной системой.

Дополнительно могут устанавливаться терморегуляторы, позволяющие регулировать степень нагрева, а также спускники, которые предназначены для удаления воздуха из системы.

Уход за приборами простой. Пару раз в месяц с помощью пылесоса необходимо периодически очищать пыль, которая скапливается на элементах оребрения.

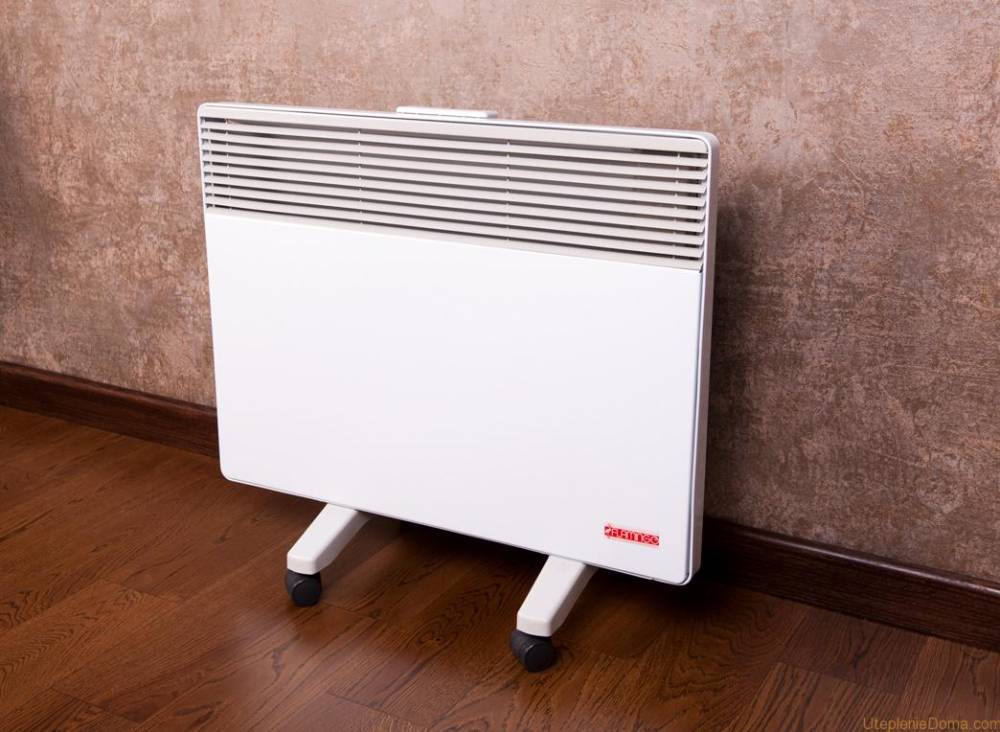

Электрические

Электроконвекторы, как встроенные, так и напольные, более распространены, так как ими очень легко пользоваться — достаточно просто подключить прибор к розетке.

В зависимости от типа нагревательного элемента выделяют следующие виды электрических конвекторов:

  1. Игольчатые или с открытой спиралью. ТЭН в них представляет собой тонкую пластину из диэлектрического материала, на которую установлена хром-никелевая нагревательная нить. Она образует петли с обеих сторон. Нагреваются и остывают за короткий промежуток времени. Процесс конвекции в таких агрегатах осуществляется за счет конструкции корпуса. Это н аиболее бюджетный вид приборов, и здесь их плюсы заканчиваются. Обладают рядом недостатков: в помещении сжигается кислород, при попадании пыли на спираль исходит неприятный запах, не нагреваются выше +150 °C. Не рекомендуется использовать эти приборы в помещениях с высоким уровнем влажности.
  2. Трубчатые с алюминиевым ребрением или с закрытой спиралью. Греются быстрее, чем игольчатые. Многие модели помещены в брызгозащитный корпус, поэтому могут использоваться в помещениях с повышенной влажностью. Нагревательный элемент представляет собой трубчатый стальной ТЭН, на который надет диффузор со множеством алюминиевых ребер, которые значительно увеличивают площадь соприкосновения холодного воздуха с нагревательным элементом. Трубка заполнена засыпкой, наделенной изолирующими свойствами, обладает хорошей теплопроводностью. Самый серьезный минус приборов состоит в том, что трубки и ребра имеют различную величину теплового расширения. Во время работы конвектора это может привести к возникновению звуков, напоминающих потрескивание.
  3. Монолитные . Считаются самыми надежными и долговечными. Данный прибор актуален в качестве дополнительного отопительного устройства, что объясняется небольшой мощностью, не превышающей 2 кВт. Работают бесшумно благодаря наличию цельнолитого нагревателя. Составной частью конструкции устройств являются ребра. При работе приборов наблюдаются минимальные потери тепла.

В любом случае перед покупкой той или иной модели необходимо знать, какие особенности конвектора учесть.

Цены на разные виды напольных конвекторов

напольные конвекторы

Виды водяных конвекторов отопления

Внутрипольные

Применяются для отопления офисных помещений и частных домов. Радиаторы встраиваются в пол (применяются медно-алюминиевые теплообменники), при этом помещение обогревается за счет естественной циркуляции воздуха (конвекции).

Внутрипольный конвектор.

Также подходят для отопления музеев, зимних садов, бассейнов, теплиц, то есть таких помещений, где предусматривается соблюдение специального микроклимата.

Напольные

По периметру помещения размещаются несколько напольных радиаторов, соединенных между собой параллельно.

Kampmann Katherm.

За счет естественной циркуляции происходит выделение и равномерное распределение теплого воздуха по всему периметру.

Примечание! Некоторые модели выпускаются с прочной поверхностью, благодаря чему их можно использовать в качестве скамеек в спортивных залах и кинотеатрах.

Настенные

Это наиболее популярный вид конвекторов.

Настенные водяные конвекторы компактны, их можно размещать прямо под окнами или в нишах. Применение таких отопительных приборов позволяет создать комфортные условия в помещениях с панорамными окнами и зимних садах.

Плинтусные

Водяной конвектор плинтусного типа – новинка отопительного оборудования, которая разработана с учетом всех требований к современным системам обогрева и делает отопление комфортным и экономичным.

Теплый плинтус водяного отопления, длиною 1 м, состоит из медно-алюминиевого теплообменника и кожуха (профиля). Конвекторы соединяются между собой при помощи пайки мягким припоем.

Систему оснащают терморегулятором с датчиком (для регулирования теплового потока).

Цокольные

Такую систему отопления можно назвать невидимой, цокольные конвекторы монтируются в стенах, ступенях, под окнами и даже в мебели. Такое расположение позволяет «сохранить» полезную площадь в помещении, при этом отопительный прибор становиться практически невидимым (его можно заметить только по решетке в специальной нише).

Благодаря встроенному вентилятору, обогрев помещения происходит на нужном уровне и равномерно.

Водяные конвекторы в одном из номеров строящейся гостиницы. Подключение через трубы из сшитого полиэтилена Uponor.

Основные требования к корпусу прибора

Внешний вид металлического корпуса не играет важной роли, так как он расположен в полу помещения

Особое внимание следует уделять качеству этого элемента, так как от показателя зависит надежность и долговечность обогревательного агрегата и определяется его класс

Важное значение играет роль металл, из которого изготовлен корпус:

  • Для установки во влажных помещениях подойдет конвектор с корпусом из нержавеющего материала, обладающего повышенной влагоустойчивостью.
  • В сухие помещения подбирают прибор с корпусом из оцинкованной или черной стали, которая покрывается, устойчивой к внешним воздействиям, антикоррозийной краской

Обычно для покрытия металлического корпуса используются специальные порошковые составы. Они эффективно защищают металл от образования ржавчины и внешних воздействий.

Дизайнеры рекомендуют выбирать конвекторы, у которых детали и внутренние стенки корпуса окрашены в темный цвет. Они практически незаметны, поэтому выглядят более эстетично

Установка и подключение

Схема подключения

Чаще всего подключение внутрипольных конвекторов необходимо в помещениях, где слишком большие теплопотери. Чтобы правильно произвести монтаж, необходимо придерживаться рекомендаций:

  • ниша должна быть сделана минимум на 1 см выше от всей высоты прибора;
  • отступы от стены делают на расстоянии 15-30 см, от окна 5-15 см;
  • чтобы повысить эффективность обогрева, устанавливается защитная изоляция;
  • для подключения рекомендуется использовать гибкие шланги, они позволяют без труда выровнять стыки;
  • на «обратку» в обязательном порядке крепят запорную арматуру с клапаном.

Как только оборудование будет установлено в канал, необходимо произвести выравнивание регулировочными болтами. Вокруг конвектора прокладывается изоляция. Затем производится монтаж чистового покрытия и подключается электрический кабель. Чаще всего производитель прилагает схему монтажа.

После завершения работ можно устанавливать декоративную решетку и тестировать систему.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
