Недостатки гидравлического пола
При выборе водяного пола следует учесть теплопотери, которые не должны превосходить 100 Вт/м2. Чтобы уменьшить их, следует серьезно отнестись к теплоизоляции. Если теплопотери высоки, водяные полы лучше комбинировать с настенными радиаторами.

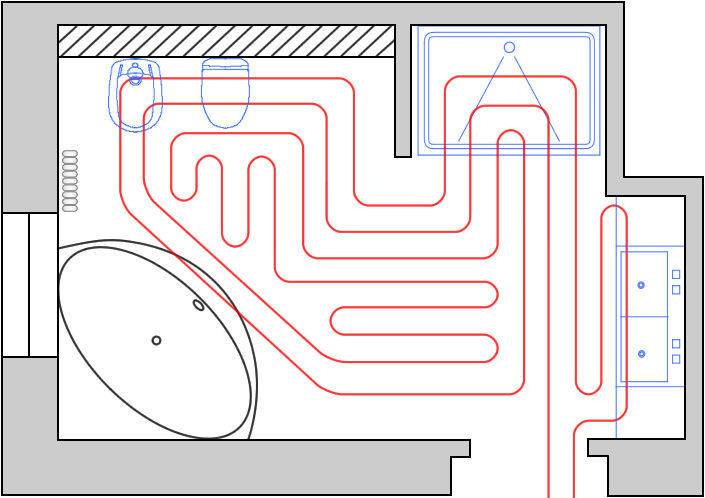

Укладка теплого пола в туалетах и ванных имеет свои сложности. Зачастую труба водонагрева связана с трубой полотенцесушителя, что приводит к повышенной температуре, пол излишне перегревается.
Сложности возникают там, где низкий потолок, поскольку над трубами стяжка обязана быть существенной по толщине, приходится поднимать пол на высоту приблизительно 10 см. И если ванная располагается над холодным подвалом – подъем достигает 15 см. Дополнительные затраты приходятся также на укрепление плит перекрытия и других несущих конструкций, а также на переустановку дверей.
Схема теплого пола
Схемы укладки теплового контура.
Схемы укладки теплого водяного пола
- Укладка теплого водяного пола «змейкой». Это самый простой способ укладки трубы. Главный недостаток этого способа — достаточно большая разница температур на концах контура (от 5 до 10 градусов). Это обусловлено тем, что теплоноситель, проходя по трубе от начала и до конца существенно остывает.
- Укладка теплого пола «улиткой». Способ значительно сложнее в укладке, чем «змейка». Но зато в итоге температура пола на всей поверхности пола будет практически одинаковой
- Комбинированный способ устройства теплых полов. Обычно края помещения выкладывают «змейкой», а основную часть «улиткой».
Для достижения приемлемого давления внутри труб следует соблюдать следующие правила:
- Все используемые в работе трубы контура должны иметь одинаковую длину.
- Один контур не должен выходить за границы одного помещения
- Площадь пола помещения обогреваемого одним контуром составляет не более 40 кв.м.
- В местах расположения мебели и сантехники контур не обязателен
Инструменты и материалы, которые нам понадобятся для укладке теплого пола
Перед тем, как монтировать и заливать тёплый пол, нужно подготовить инструмент и приобрести стройматериал, который понадобится в работе.
Основной инструмент, который потребуется в процессе монтажа:
- уровень, лучше лазерный — им проверяется ровность залитого пола;
- шуруповёрт — применяется для монтажа маячков;
- перфоратор с насадкой для замешивания бетонного состава или строительный миксер;
- ёмкость 100 литров — в ней будет замешиваться раствор;
- рейки и правило — для разравнивания;
- пылесос и метла — для очистки основания.
Нам так же будет необходимо приобрести следующий строительный материал:
- демпферную ленту — для обустройства термошвов;
- материал для утепления — используется для монтажа теплоизоляционного слоя;
- плёнку из полиэтилена — для гидроизоляции;
- материал для изготовления состава для заливки (песок, цемент, пластификаторы, фибра) или готовой смесью;
- арматурную сетку;
- маячки;
- крепежи — для закрепления контура к арматуре;
- трубы из полиэтилена или металлопластика;
- полистирольные плиты с бобышками — если укладка труб будет производиться на них.
Монтаж теплого пола с жидким теплоносителем со стяжкой
Подготовка основания
После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.
Укладка демпферной ленты
При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.
Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.
Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.
Гидроизоляция пола
Алгоритм укладки водяного теплого пола своими руками
Трубы теплоносителя крепятся к арматурной сетке хомутами
Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации
Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.
При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.
Водяной теплый пол схема
Запуск водяного тёплого пола
Водяной тёплый пол — многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который кажется простым, имеет свои особенности. Прежде чем приступить к монтажу конструкции, необходимо понимать, как правильно заполнить и включить тёплый водяной пол, а также нужно ознакомиться с инструкцией по пользованию.
Первый запуск включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске пола является обеспечение циркуляции жидкости и удалении воздушных пробок из контура.
Чтобы правильно запустить в работу устройство — водяной тёплый пол, выходной коллектор должен иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола, можно арендовать.
Но если в трубопровод закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать аппарат придется часто, так как рекомендовано проводить замену теплоносителя ежегодно, а следовательно проводить и тестирование системы.
Укладка труб своими руками
Для начала определяют место, где будут располагаться трубы. Сделать это несложно, главное – это придерживаться следующих правил:
- Стелить теплый пол нежелательно в местах, где будет располагаться деревянная мебель, потому что она может легко испортиться, высохнет и деформируется.
- Не следует укладывать трубы только в определенных местах. Дело в том, что если комната не будет полностью прогреваться, то и место с теплой поверхностью не спасет ситуацию.
Если теплая напольная водяная система устанавливается в ванной комнате, то следует учесть тот факт, что это помещение обладает повышенной влажностью, поэтому экономить на количестве линий отопления нежелательно, иначе не будет должного эффекта.
Перед укладкой труб их следует размотать и спиралью уложить на пол. Расстояние между параллельно лежащими линиями должно составлять 30−50 см. Концы труб выводятся к коллектору и к точке слива воды. При помощи перфоратора прикрепляют трубы к напольной поверхности.
Нюансы монтажа
Монтаж водяного тёплого пола должен проходить по заранее продуманной схеме. Коллектор требует оборудованного под установку места, это может быть как помещение котельной, так и скрытый в стене отсек. Рациональность установки промежуточных коллекторов зависит от того, обеспечивается ли экономия по сравнению с прокладкой труб от центрального распределительного узла, а также допустим ли такой рост длины наибольшей петли. Подвод трубок к зонам обогрева рекомендуется выполнять по помещениям, не требующих целенаправленного нагрева пола: кладовые, коридоры и иже с ними.
Крепить трубки тёплого пола следует только к специальной монтажной системе. Перфорированная лента или сетка обеспечивают точную регулировку шага установки, надёжную фиксацию на время застывания смеси и необходимые для температурного решения зазоры.
Заливка стяжки на водяной пол и укладка плитки
Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.
Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.
Заключение
Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.
Монтаж теплого пола с жидким теплоносителем со стяжкой
Подготовка основания
После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.
Укладка демпферной ленты
При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.
Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.
Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.
Гидроизоляция пола
Особенности обоих схем
Оговорим, что схема «змейка» подходит для большинства небольших помещений. Такая схема отличается неравномерным прогреванием труб.
Наиболее быстро прогреются те трубы, которые расположены ближе к коллекторному шкафу, то есть в самом начале. Именно эти трубы укладываются вдоль той стены, которая отличается наибольшими тепловыми потерями.
Расстояние между трубами в такой схеме не должно превышать 30 см. В ином же случае отчетливо будут ощущаться теплые места (над трубами) и холодные (между трубами). Что касается самых крайних труб, то расстояние между ними следует сделать и того меньше – 20 см, или еще меньше.
Как уже было отмечено, укладка змейкой дает неравномерное распределение тепла. Избавиться от этого эффекта можно простым способом – уложить еще одну змейку, только в обратном порядке.

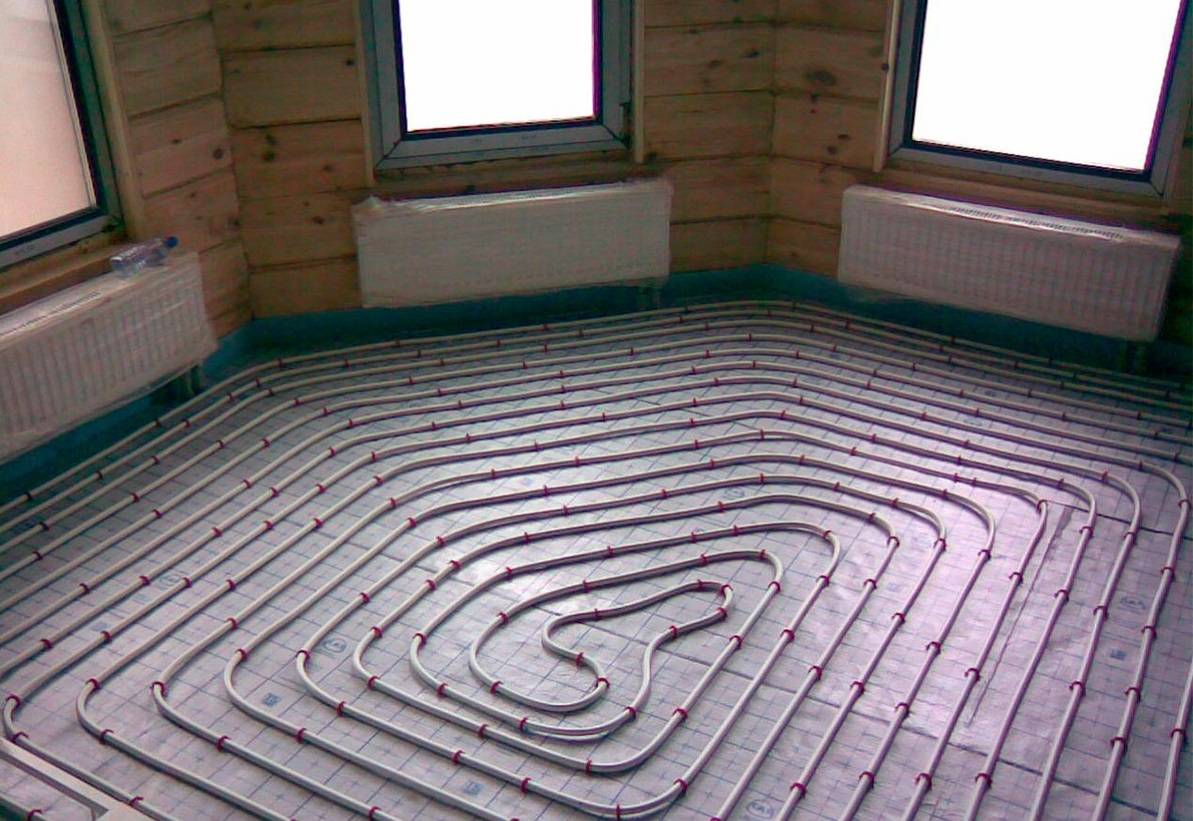

Вторая схема, как раз и решает проблему неравномерности. Спираль построена таким образом, что трубы (подающая и обратная) уложены параллельно друг другу. По этой причине на каждом участке (над подающей и обратной трубами) температура будет примерно одинаковой.
Такая схема используется для помещений с большими площадями. Трубы укладываются на максимальном расстоянии друг от друга в 20 см. Рекомендовано укладывать их на еще меньшем расстоянии.

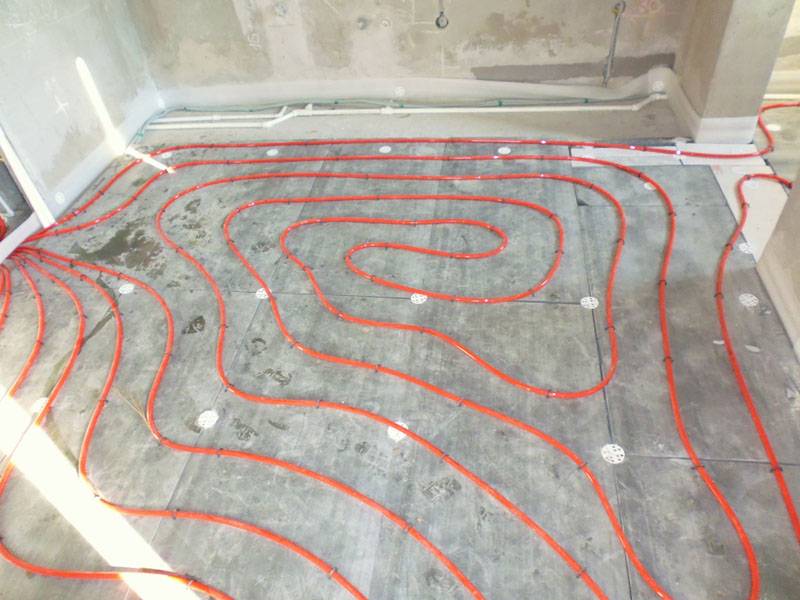

Укладка труб по схеме «спираль»
Она определяется минимальным радиусом изгиба трубы. Например, для трубы диаметром 20 мм минимальный радиус изгиба составляет всего 10 см.
Какие трубы использовать для теплого водяного пола.
Трубы для теплого пола
Самым оптимальным вариантом для установки водяного пола следует считать трубы PEX или PERT. PEX — трубы, это трубы из сшитого полиэтилена. PERT — трубы, в их основе лежит армированный полимер. Из этих представленных вариантов, лучше посмотреть на PEX трубы. Они более эластичны, в отличие от PERT — труб. Так же у этих труб повышенная плотность сшивки (порядка 85 %). И именно поэтому, в отличие от PERT — труб, у них повышенный «эффект памяти». То есть после растягивания, PEX — трубы имеют повышенную способность к возврату в исходное состояние.
Стандарт труб для отопления. Они имеют диаметр 16 , 17 и 20 мм. Толщина трубочной стенки около 2 мм.
При подборе труб в магазине советуем обратить внимание на марки Uponor, Tece, Rehau, Valtec. Можно отметить их высокое качество
Какие документы должны быть
Итак, после проведения всех расчетов, а также составления описаний и схем укладки, на руках должны быть следующие документы:
- План системы отопления;
- Список всего необходимого оборудования и всех материалов.
3D-модель плана системы отопления с указанием системы теплого пола
Сам план должен содержать следующие данные:
- Места установки и размеры радиаторов отопления;
- Схема расположения труб, на которой должны быть указаны их диаметры и длины всех прямых участков;
- Схема укладки труб, на которой должны быть указаны расстояния между трубами, температуры теплоносителя в каждой трубе, а также длины всех контуров и диаметры труб в них (все это можно указать и в предыдущей схеме);
- Некоторые данные по мощности, которая требуется для отопления каждого отдельного помещения (то есть мощность одного радиатора и их расположение);
- Некоторая информация по настройке автоматики.
Примерный план системы теплого пола с указанием некоторых данных
Нужно заметить, что все такие данные можно выяснить и самому, а также на основе их произвести тепловой расчет водяного пола. Однако в случае ошибки придется или что-то доделывать или переделывать.
Установка в квартире
Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.
Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.
Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.
В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.
В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.
Особенности подключения конструкции к источнику тепла
Теплые водяные полы в частном доме могут быть подключены, как к централизованной системе отопления, так и к автономной. Первый вариант не всегда законен, что необходимо учитывать перед принятием решения о самостоятельном устройстве отопления. Второй способ оптимален для дома, который можно оснастить отопительным котлом, к которому и подключается система.
Элементами классической отопительной системы являются:
- труба подачи;
- труба возврата (обратка).
Если вся система состоит из одного контура, ее можно подключить к котлу (электрическому, газовому, твердотопливному) напрямую. Если контуров несколько, понадобится установить коллектор, обеспечивающий равномерный подогрев пола. Коллектор может располагаться в коллекторном шкафу, монтироваться в нишу, навешиваться на стену.
Сначала к котлу или коллектору присоединяются основные элементы — подача и обратка. Следующий этап — подключаются ветки трубопроводов. Для регулировки отопления помимо регулятора понадобится циркуляционный насос, смеситель трехкодовый и вентили, позволяющие контролировать напор воды, поступающей по трубам.
Дополнительные рекомендации по подключению системы представлены в видео:
Выбор труб и их укладка
Для водяного тёплого пола подходят следующие виды труб:
- Медные;
- Полипропиленовые;
- Полиэтиленовые PERT и PEX;
- Металлопластиковые;
- Гофрированная нержавейка.
У них есть свои сильные и слабые стороны.
| Характеристика Материал | Радиус изгиба | Теплопередача | Упругость | Электропроводность | Срок службы* | Цена за 1 м.** | Комментарии |
| Полипропилен | Ø 8 | Низкая | Высокая | Нет | 20 лет | 22 р | Гнутся только с нагревом. Морозостойкие. |
| Полиэтилен PERT/PEX | Ø 5 | Низкая | Высокая | Нет | 20/25 лет | 36/55 р | Не выдерживают перегрева. |
| Металлопластик | Ø 8 | Ниже среднего | Нет | Нет | 25 лет | 60 р | Изгиб только со спецоборудованием. Не морозостойкие. |

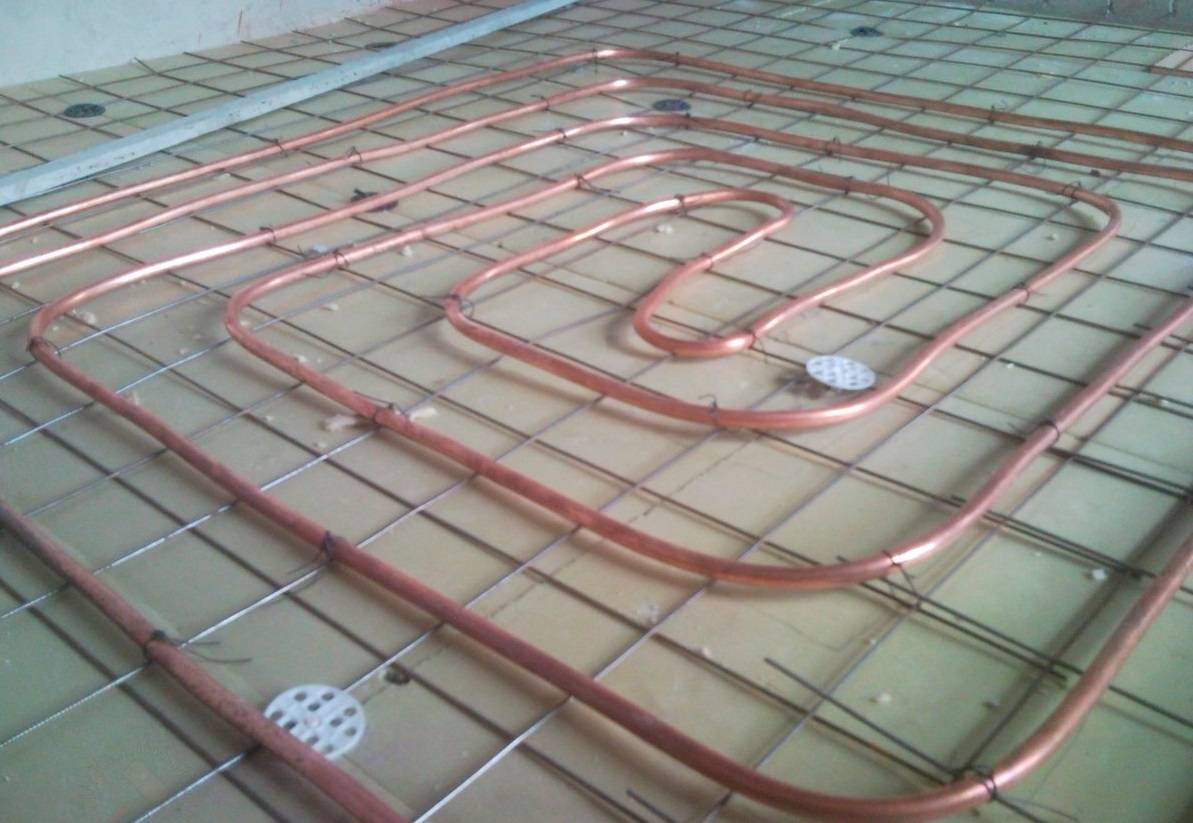

| Медные | Ø3 | Высокая | Нет | Есть, требует заземления | 50 лет | 240 р | Хорошая электропроводность может вызвать корродированние. Требуется заземление. |
| Гофрированная нержавейка | Ø 2,5-3 | Высокая | Нет | Есть, требует заземления | 30 лет | 92 р |
Примечание:
* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.
** Цены взяты с яндекс.маркета.
Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.
Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:
- Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
- Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.
Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.
Есть общепринятые стандарты, на которые ориентируются профессионалы:
- Шаг – 20 см;
- Длина трубы в одном контуре не более 120 м;
- Если будет несколько контуров, то их длина должна быть одинакова.
Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.
ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора
Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты
Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.
Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.
Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке. Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.
Особенности подключения конструкции к источнику тепла
В напольном контуре чаще всего средняя температура теплоносителя равняется 35-40 градусам. Монтажные схемы водяных теплых полов в частном доме функционируют при помощи принудительного подмеса потоков. Часть теплоносителя из обратного потока переходит в подающий контур.
Схема подключения терморегулятора
Газовые котлы оборудуются специальной автоматикой. Твердотопливные агрегаты требуют более сложного устройства. Они оснащаются циркуляционными насосами и специальной буферной емкостью. При этом используется более сложная регулировка горения.
Расположение котла в отдельном помещениии
Лучшим вариантом для системы теплого пола считаются электрические котлы. Специальная автоматика позволяет поддерживать нужную температуру без потери тепловой мощности.
Электрический котел в работе
Материалы для теплого водяного пола
Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

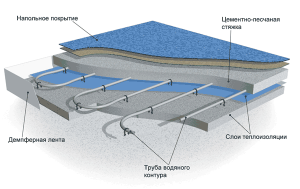

Схема теплого водяного пола со стяжкой
Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:
- По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
- На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.
- Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
- Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
- Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.
Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.
Трубы для теплого пола и схемы укладки
Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.
Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.
Схемы укладки труб теплого водяного пола
Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.
Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.
Стяжка
Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.
Полусухая стяжка для теплого пола
Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.
Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

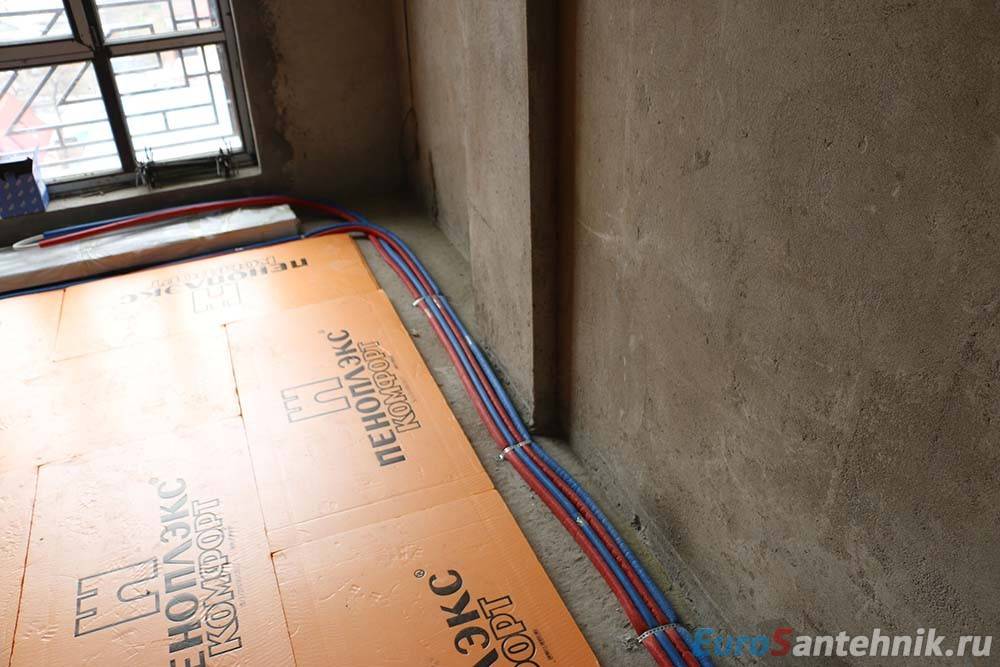

Шаг 3. Укладка теплоизоляции
Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.
В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.
Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.
Некоторые иные вопросы, учитываемые на стадии проектирования
На этапе проектирования теплого пола будет не лишним нарисовать схему укладки с учетом расположения мебели и существующими схемами. Кроме того, нужно позаботиться заранее о чистовом покрытии, на основе тех факторов, о которых речь шла немного выше.
Следует определиться и с теплоносителем, то есть, какая жидкость будет течь по трубам.
Если же потом при производстве расчетов окажется, что схема просто не подходит, то все придется переделать заново, но не факт, что закупленный материал пригодиться весь, а цена его высока.
Виды схем
Итак, на сегодняшний день можно выделить лишь две основные схемы укладки:
- Спираль;
- Змейка.
Схемы укладки
Все же остальные будут просто различными вариациями. Например, существует укладка змейкой с краевой зоной и без нее.
На фото представлены схемы с краевой зоной и без нее
Электрический теплый пол
В настоящее время производители теплых электрических полов предлагают два его вида. Это нагревательный кабель, как отдельный элемент, и маты. Последние – это все тот же кабель, только установленный и закрепленный на специальную сетку из полимера. По сути, это уже готовое изделие, которое надо только размотать, уложить на пол и сделать подключение к сети питающего тока. При этом расстояние между участками кабелей у матов одинаковое, то есть, нет необходимости продумывать схему укладки с выдерживанием необходимых размеров между витками.
Но есть к электрическому теплому полу определенные требования, касающиеся его монтажа.
- Нагревательный элемент от поверхностей стен должен отстоять на расстоянии 10 см.
- Нельзя устанавливать теплый пол (электрический) под тяжелую мебель, бытовую технику и предметы обихода.
- Если данную конструкцию планируется использовать в качестве основного отопления, то необходимо выбирать нагревательные элементы из расчета 140-180 Вт на 1 м² площади пола. Если теплый пол будет использоваться, как дополнительная система отопления, то можно укладывать маломощные конструкции мощностью до 140 Вт/м², к примеру, 80 Вт/м². Все дело в том, что основное требование к отопительной системе – это 1 кВт тепловой мощности на 10 м² поверхности. И это без учета тепловых потерь.
Теперь можно переходить к основному этапу – как правильно положить теплый пол. Итак, в состав электрического теплого пола входит кроме кабеля или матов еще и терморегулятор, с помощью которого задается температурный режим, и термодатчик, который будет отслеживать ту самую температуру.
- В первую очередь производится укладка нагревательного кабеля или матов. Кабель монтируется змейкой и крепится на фанеру, ДСП или бетонному полу при помощи специальных хомутов. Некоторые мастера используют даже строительный скотч, потому что главное – зафиксировать и смонтировать схему, а крепление будет производиться плиточным клеем. Маты равномерно распределяются на напольной поверхности, закрывая собою весь пол. Крепление, точно такое же, как и у кабеля.
- Затем в специальном гофрированном шланге устанавливается датчик температуры. Его месторасположения – на полу между двумя витками кабеля.
- Монтаж терморегулятора производится на стене на высоте 1,5 м. Он одновременно соединяется и с датчиком температуры, и с нагревательным элементом. Идеально – если соединяющие провода будут скрыты в штробе на стене.
В принципе, все готово. Но перед тем как укладывать плитку на теплый пол, необходимо последний протестировать.
Сама же укладка плитки на теплый пол своими руками производится по стандартной технологии. То есть, сначала производится разметка, процесс облицовки лучше начинать с самого видного угла помещения, дальнего от входной двери. Клеевой состав наносится на основание с теплыми полами, на который монтируется и сам кафель. Обязательно между плитками выдерживается зазор с установкой пластмассовых крестиков. И в конце обязательно наносится затирка на плитку для декорирования швов.
Выбор труб для нагрева пола
В отличие от распространённого мнения выбор труб для устройства теплообменника в полу не так широк. Всего существует два варианта: сшитый полиэтилен и медь. Самые очевидные плюсы специальных материалов — это долговечность, стойкость к деформациям, малый коэффициент линейного расширения. Но главное преимущество — кислородный барьер, который, в конечном счёте, пресекает возникновение осадка на внутренней поверхности труб.
Смысл использования меди в высокой теплопроводности трубок и устойчивости к коррозии. Очевидным недостатком можно назвать сложность монтажа и высокий риск выхода из строя при наличии твёрдых частиц (песка) в теплоносителе. Не смотря на то, что для пайки нужна лишь недорогая газовая лампа и флюс, правильно согнуть змеевик — сложная задача. Это при том, что поворотов медной трубки может быть несколько десятков и одна ошибка, повлёкшая излом, приводит к браку всего отрезка или необходимости дополнительной пайки.
Полимерные (полиэтиленовые) трубки имеют более высокий коэффициент теплового расширения, помимо этого теряют прочностные свойства при нагреве выше эксплуатационных температур, однако в тёплых полах в принципе теплоноситель не нагревается свыше 40 оС. Удобство монтажа — очевидный плюс. Легко гнётся и укладывается спиралью или змеевиком. Труба поставляется в бухтах по 200 м, позволяя укладывать тёплые полы без единого соединения во всём объёме будущей стяжки. Большая часть фирменных полиэтиленовых трубок подразумевает использование специального инструмента для опрессовки и сварки.
Как всё сделать своими руками
Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.
Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.
Выбор схемы укладки контура и его монтаж
При выборе подходящего способа монтажа и проведении расчета оптимального шага помните, что вода при прохождении по контуру будет постепенно остывать, в связи с этим укладка выполняется от внешних стен к внутренним. Это обеспечит предупреждение проникновения прохлады в помещение извне.
От выбранной схемы монтажа теплого пола будет зависеть степень и скорость прогревания комнат. Среди распространенных вариантов можно выделить такие методики:
- самый простой монтаж – это схема «змейка», она вполне доступна для выполнения своими руками, при такой укладке теплоноситель будет нагревать комнату постепенно, а не моментально;
- более сложный вариант – схема «улитка», которая отличается более трудным монтажом, но обеспечивает максимально равномерное прогревание дома.
При подготовке расчета системы и выборе оптимальной схемы важно учесть такой параметр, как сопротивление воды. Он будет зависеть от числа поворотов: чем больше их количество, тем выше степень сопротивления
Каждый контур, который подключен к коллектору, должен иметь одно и то же сопротивление. При этом для каждого помещения в доме нужно делать отдельный контур.
Как укладываются трубы
На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.
Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).
Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.
Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.
Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.
Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.
