Смесительный узел (коллектор) для теплого пола — устройство, схемы, монтаж

Подключение теплого пола к коллекторному устройству

Предварительно составляют схему подключения с указанием размеров труб, мест их прокладки и соединения с деталями отопления. Понадобится дополнительно рассчитать пропускную способность гребенок и подобрать их диаметр

Важно правильно выбрать место монтажа коллектора. Лучше отдать предпочтение участку, к которому всегда есть свободный доступ с точкой подключения, которая расположена выше других системных элементов

Дополнительно ставят систему защиты, состоящую из байпаса и воздушного клапана как минимум на расстоянии вытянутой руки. После полноценного монтажа коллектора к нему нужно подключать все трубопроводы от теплого напольного покрытия. Затем проверяют герметичность, качество, а также надежность всех стыков

Запускать систему первый раз стоит до начала монтажа основного покрытия, важно проверить качество нагрева для всех магистралей, осмотреть трубы на уровень протечек. Только после этого приступают к монтированию финишного покрытия

Особенности работы узлов подмеса

Функционирование узла происходит так:

  1. Горячий теплоноситель достигает коллектора обогрева пола и доходит до предохранительного клапана с термостатом.
  2. Когда нагрев рабочей среды превышает требуемый уровень, срабатывает клапан и начинается подача холодной воды из обратки, в результате чего она перемешивается с горячим теплоносителем.
  3. После того, как температура имеет нужное значение, клапан опять срабатывает и поступление горячей воды прекращается.

Коллекторный узел отвечает за регулировку степени нагрева теплоносителя и за его циркуляцию в контуре, и состоит из двух главных элементов:

  1. Предохранительного клапана, подпитывающего отопительный контур горячей водой настолько, насколько это требуется, осуществляя контроль на входе.
  2. Циркуляционного насоса, обеспечивающего перемещение теплоносителя по контуру с определенной скоростью, в результате чего напольное покрытие будет равномерно прогреваться по всей площади.

Кроме них в смесительный узел для теплого пола и радиаторов могут входить:

  • байбас, препятствующий перегрузке системы;
  • воздухоотводчики;
  • клапаны отсекающего и дренажного типа.

В зависимости от решаемых задач смесительный узел коллектора можно обустраивать разными способами. Его всегда монтируют до контура отопительной конструкции, но само место монтажа точно не указывается. Например, узел можно сделать в комнате, где находится теплый пол, либо в котельном помещении.

Монтаж клапана для системы без коллектора

Клапан защищает систему от перегрева, а в случае поломки и прекращения подачи обратного потока, автоматически перекрывает подающий. Также клапан устраняет вероятность обратного хода подающего потока. Таким образом, клапан частично берет на себя роль коллектора.

Если площадь пола большая и наблюдаются серьезные теплопотери на «обратке», рекомендуется устанавливать клапан на холодном входящем конце. Благодаря этому, в теплообменнике не будет образовываться излишнего конденсата.

Монтаж теплого пола без насоса и смесительного узла

Необходимость в установке насоса отпадает, если отопительный котел оснащен мощным циркуляционным насосом, а площадь отопления минимальна. Главный плюс котла со встроенным насосом – грамотно подобранная комплектация. То есть, не нужно выбирать котел по отдельным характеристикам насоса, достаточно определиться с его общей мощностью.

  • https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/pol/teplyj/vodyanoj/montazh-bez-smesitelnogo-uzla-kollektora.html
  • https://pechiexpert.ru/teplyj-pol-bez-smesitelnogo-uzla-01/
  • https://znayteplo.ru/otoplenie/teplye-poly/nestandartnyj-vodyanoj-teplyj-pol/
  • http://transkribator.guru/remont/vodyanoj-teplyj-pol-svoimi-rukami/
  • http://domotopim.ru/teplyj-pol/tepliy-pol-bez-smesitelnogo-uzla.html

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

  • удаляют с вентиля колпачок, служащий для его защиты;
  • закрывают вентиль до отказа – для этого используют шестигранный ключ;
  • определяют для данного контура количество оборотов;
  • отворачивают вентиль на это число;
  • аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Монтаж водяного тёплого пола

Задача довольно сложная, но выполнимая. Только сначала требуется выровнять основание

Это очень важное требование, учитывая, что выравнивать всё равно потребуется и первым слоем стяжки это делать эффективнее. Почему?

Например, перепад высот в комнате составляет 3 см. Если сразу уложить трубу и только потом выравнивать стяжкой, то получится, что в одном углу высота цементной смеси будет минимальная – 4 см, а в другом 7. Значит, во время эксплуатации тёплых полов, с одной стороны они буду прогревать 4, а с другой 7 см бетона. Такая неравномерная нагрузка, весьма пагубно действует на всю систему в целом и ведёт к быстрой порче напольного покрытия.

Поэтому, первым и важным этапом является выравнивание полов по уровню горизонта. Для подготовки бетонных полов потребуется:

  • Маячковый профиль;
  • Лазерный уровень;
  • Угольник строительный;
  • 5-10 кг гипса;
  • Грунтовка;
  • Мобильная бетономешалка;
  • Цемент;
  • ПГС;
  • Фибра полипропиленовая.

Ход работ:

Полы подметают и грунтуют. Пока сохнет грунт, выставляют маяки. Для этого, посреди комнаты устанавливают лазерный уровень с таким расчётом, чтобы проекция горизонтального луча была на высоте 15-20 см от пола. Затем угольником замеряют высоту от пола до луча в разных углах комнаты и по результатам определяют самую высокую точку. В этом месте, высота стяжки будет минимально допустимой – 4 см. В остальных местах – согласно потребности.

Для установки маяков, гипс разводят до состояния густой сметаны. Затем делают из полученной массы небольшие кучки вдоль одной стены, с шагом 60-80 см, на них укладывают маячковый профиль. Приставляя к нему угольник, выравнивают по уровню горизонта, располагая его на нужной высоте. От стены до первого маяка должно быть 50 см. Между соседними маяками расстояние варьируется в зависимости от длины прави́ла (ориентируйтесь на 1-1,3 м). Учтите, гипс схватывается быстро, работу проводят «без перекура».

Примерно через 30-40 м, можно заливать стяжку. Цемент разводят с ПГС в соотношении 1:5. Полипропиленовую фибру добавляют из расчёта 80 гр. на 100 л смеси. Фибра является элементом дисперсного армирования, качественно повышая прочность покрытия. Кроме того, после застывания, новая поверхность будет идеально гладкой.

Заливают полученную смесь таким образом, чтобы каждая следующая порция, на 10-15 см заходила на предыдущую. По уровню стяжка выравнивается правилом, с ориентацией по маякам.

После заливки всей поверхности, требуется время для технического созревания цементно-песчаной стяжки. Расчёт, примерно, следующий 1 см толщины – 1 неделя.

Отсутствие расчёта тепловых потерь

Эту ошибку допускают чаще всего. Тёплый пол делают «на глаз». Монтажники раскатывают трубы как им удобно или как они привыкли. Запомните: любая система отопления нужна для того, чтобы компенсировать тепловые потери здания. То есть любая система отопления возмещает тепло, которое теряет дом из-за разницы температур.

Это важно понять. Для того чтобы мощности тёплых полов хватило и вы зимой не мёрзли, нужно рассчитать тепловые потери

Для того чтобы мощности тёплых полов хватило и вы зимой не мёрзли, нужно рассчитать тепловые потери.


Пример части расчетов тепловых потерь частного дома

Я видел людей, которые делают тёплые полы + радиаторы. Хотя если посчитать, то может оказаться, что радиаторы не нужны. Или нужны, но не столько. Или их будет мало. Любой из этих вариантов либо дискомфорт, либо потерянные деньги.

Лишние радиаторы денег стоят, плюс ещё за их установку платить надо. Не нужно ориентироваться на дом соседа, он у него может быть не так утеплён или будет другая конструкция дома, другие окна, перекрытия и так далее.

Не устану повторять: считайте теплопотери. Именно эта цифра даст понимание о мощности той системы отопления, которую вы будете делать.

Строение смесительного узла

Смесительная группа для теплого пола может строиться на основе двухходового и трехходового клапана. Если система отопления смешанная — с радиаторами и теплыми полами, то в узле присутствует еще и циркуляционный насос. Даже если в котле имеется свой циркуляционник, все петли теплого пола «продавить» он не сможет. Потому и ставят второй. А тот, который на котле, работает на радиаторы. В таком случае эту группу иногда называют насосно-смесительным узлом.

Схема на трехходовом клапане

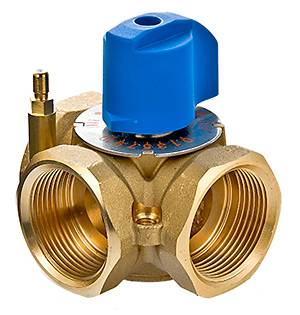

Трехходовой клапан — это устройство, которое смешивает два потока воды. В данном случае — это разогретая вода подачи и более холодная вода с обратного трубопровода.

Принцип работы трехходового клапана

Внутри этого клапана установлен подвижный регулирующий сектор, который регулирует интенсивность потока более холодной воды. Управляться этот сектор может от термореле, ручного или электронного термостата.

Схема смесительного узла на трехходовом клапане проста: к выходам клапана подключается подача горячей воды и обратка, а также выход, который идет к подающей гребенке коллектора для теплого пола

После трехходового клапана устанавливается насос, который «давит» воду в сторону подающей гребенки (направление важно!). Чуть дальше насоса установлен температурный зонд от термоголовки, установленной на трехходовом клапане

Схема смесительной группы для теплого водяного пола на трехходовом клапане

Работает все так:

  • От котла поступает горячая вода. В первый момент она пропускается клапаном без подмеса.
  • Датчик температуры передает на клапан информацию о том, что вода горячая (температура выше заданной). Трехходовой клапан открывает подмес воды из обратки.
  • В таком состоянии система работает до тех пор, пока температура воды не достигнет заданных параметров.
  • Трехходовой клапан перекрывает подачу холодной воды.
  • В таком состоянии система работает пока вода не станет слишком горячей. Далее снова открывается подмес.

Алгоритм работы несложный и понятный. Но данная схема имеет существенный недостаток — есть возможность того, что при сбоях в контура теплого пола будет подаваться горячая вода напрямую, без подмеса. Так как трубы в теплый пол укладываются в основном из полимеров, при длительном воздействии высоких температур они они могут разрушиться. К сожалению, данный недостаток в этой схеме не устранить.

Обратите внимание, что на схеме выше зеленым цветом нарисована перемычка — байпас. Она нужна для того, чтобы исключить возможность работы котла без расхода

Эта ситуация может возникнуть тогда, когда все запорные вентили на коллекторе для теплого пола будут закрыты. То есть возникнет ситуация, когда расхода теплоносителя не будет совсем. В этом случае, если байпаса в схеме нет, котел может перегреться (даже перегреется наверняка) и сгореть. При наличии байпаса вода с подачи через перемычку (делается трубой, диаметр которой на шаг меньше магистральной) будет подаваться на вход котла. Перегрева не произойдет, все будет работать в штатном режиме до тех пор, пока не появится расход (не понизится температура в одном или нескольких контурах).

Схема на двухходовом клапане

Двухходовой клапан ставится на подаче от котла. На перемычке между подающим и обратным трубопроводом устанавливается балансировочный клапан. Это устройство регулируемое, оно настраивается в зависимости от требуемой температуры подачи (регулируется обычно ключом-шестигранником) . Он определяет количество подаваемой холодной воды.

Двухходовой клапан нужно установить управляемый с датчиком температуры. Как и в предыдущей схеме, датчик ставится после насоса, а насос гонит теплоноситель в сторону гребенки. Только в этом случае изменяется интенсивность подачи горячей воды от котла. Соответственно, меняется температура подаваемой воды на входе насоса (поток холодной настроен и стабилен).

Схема смесительного узла на основе двухходового клапана

Как видите, подмес холодной воды в такой схеме идет всегда, так что в данной схеме попадание воды в контура напрямую от котла невозможно. То есть схему можно назвать более надежной. Но смесительная группа на двухходовом клапане может обеспечить обогрев только 150-200 квадратных метров теплых водяных полов — нет клапанов с большей производительностью.

Отсутствие демпферной ленты

Возможно, из школьной программы вы помните, что при нагревании вещество расширяется, при охлаждении сжимается. Со стяжкой тёплого пола та же история, при нагреве она расширяется. Чтобы компенсировать расширение стяжки, по её периметру устанавливается демпферная лента.


Зеленая штука прибитая к стене называется демпферной лентой

Можно купить готовую демпферную ленту. Она продаётся во многих магазинах. Мы её изготавливаем самостоятельно из сантиметрового пенополиэтилена (вспененный полиэтилен). Если находим такой в продаже. Так получается дешевле всего.

Чтобы компенсировать расширение стяжки тёплого пола демпферной лентой, нужно чтобы максимальная площадь одного фрагмента стяжки была не более 40 м².

Как устроен теплый водяной пол и как он работает

Для начала поговорим об общем устройстве водяного теплого пола. Он представляет собой систему труб, уложенных в конструкции пола, по которым течет теплоноситель. Нагревается пол за счет того, что теплоноситель отдает свое тепло.

Что требуется для водяного теплого пола

Теплоноситель — это либо вода, либо незамерзающая жидкость. В большинстве случаев используется вода. Ее нагревает котел. Иногда в новых многоэтажных домах есть специальные стояки для подключения водяного теплого пола. Но это скорее, исключение, чем правило. Поэтому будем говорить о системе теплого пола, работающего от котла.

Назначение основных узлов

Трубы теплого пола закольцованы и через специальный смесительный узел, подключены к котлу. Один конец на подачу, другой — в обратку. Задача смесительного узла — понизить температуру теплоносителя, которая на выходе из котла может достигать 90°C и выше. Обычно теплый пол — вторичная система отопления, а основное тепло дают радиаторы. Вот в них и подается горячая вода. В трубы теплого пола максимально можно подавать теплоноситель температурой 35-45°С (зависит от типа напольного покрытия). Иначе будет слишком горячо и некомфортно.

Оборудование для водяного теплого пола: общая схема

Сложно обойтись и без коллекторной распределительной системы. Это оборудование служит для выравнивания температуры теплоносителя в разных контурах (петлях труб) водяного теплого пола. Дело в том, что длина трубы теплого пола ограничена. Зависит она от мощности котла, производительности насоса, сечения самой трубы, материала из которого она изготовлена.

Пример планировки контуров теплого водяного пола

Обычно один контур — это около 50 метров трубы. Может быть больше и меньше. Минимум при наличии коллекторной группы не ограничивается, а максимум — примерно 70 метров. Причем даже на небольшую комнату приходится укладывать более одной петли. И петли, как правило, разной длины. Если подавать в петли разной длины воду с одинаковой температурой, у длинной на выходе вода будет совсем холодная, у короткой — вполне теплая. Это приводит к разному нагреву пола. То есть какой-то кусок может быть горячим, а какой-то ощутимо холодным. Выравниванием температур и занимается коллекторный узел.

Есть у него еще одно применение. Он дает возможность устанавливать в разных помещениях различную температуру пола. Например, в ванной можно сделать потеплее, в гостиной — прохладнее. Или как вам захочется.

Перечень необходимых комплектующих

На схеме даны далеко не все узлы и необходимые материалы, которые потребуются для устройства теплого водяного пола. Ниже приведем более полный перечень с краткими заметками. Будем исходить из того, что все предварительные работы проведены, утепление пола уже присутствует или в нем нет необходимости. Не будем считать также бетон или пескоцементную смесь. Их толщина и необходимое количество просчитывается отдельно. Не учитываем также как именно будет нагреваться вода, как и трубы подводки. С учетом всех этих «но», вот что нужно для теплого водяного пола:

  • Трубы. Потребуются они в большом количестве. Должны быть гибкие, надежные, способные длительно выдерживать повышенное давление и температуру.
  • Система крепления труб. Укладываются они по определенной схеме с определенным (расчетным) шагом. Чтобы они не сдвигались при заливке бетоном, их необходимо закрепить.
  • Смесительно-насосный узел. Служит для получения воды заданной температуры, а насос — для преодоления гидравлического сопротивления системы.

  • Коллекторная система. Для «раздачи и сбора» теплоносителя по контурам теплого пола. Может быть оборудована расходомерами или термостатическими клапанами. Они служат для регулировки температуры в каждом контуре.
  • Смесительный и коллекторный узлы устанавливают в коллекторном шкафу. Это металлический ящик, в который упаковывается вся механика.

Собственно, это весь перечень. Но потребуются еще некоторые фитинги и другие расходные материалы. Их сложно перечислить, так как зависит все от системы и использованных комплектующих.

Для чего нужно устанавливать клапаны в коллектор?

Схема монтажа коллектора и датчиков.

Двухходовой клапан будет пропускать тепловой носитель в одном направлении, однако он обладает небольшой пропускной способностью. Преимуществом использования двухходового клапана является то, что в данном случае тепловой носитель будет подаваться плавно и без перепадов. Подобные приспособления имеют малую пропускную способность, в связи с чем используются в комнатах маленьких размеров. Новейшие модели клапанов могут оснащаться сервоприводом. Подобный элемент является двигателем с датчиком размещения клапана. С помощью сервопривода можно с точностью открывать и закрывать отверстие пропуска жидкости.

Трехходовой клапан будет смешивать или разделять потоки теплового носителя. В корпусе конструкции располагается несколько патрубков, через которые элемент подключается к отопительным трубам. Клапан будет принимать жидкость от котла, передавать ее в отопительную систему, а также принимать жидкость из обратной трубы, для того чтобы смешивать последнюю с горячей подачей. Трехходовой клапан рекомендуется устанавливать в автономных системах отопления на выходе системы коллектора, где не надо ограничивать расход в процессе равномерного смешивания.

Статья по теме: Двери раздвижные на балкон: выбор и установка

При длительном использовании клапан может засориться. Чтобы можно было с легкостью производить замену подобного элемента, в соединении следует использовать разъемную муфту соединения всех элементов.

Типы абсорберов в вакуумных трубчатых коллекторах.

Воздух отводится с верхней части разветвителя. Вентиль для слива следует установить в нижней части конструкции. Он будет использоваться для слива теплового носителя в процессе ремонта отопительной системы.

Некоторые из схем отопительных систем не требуют смешивания жидкостей, в таких случаях клапаны можно не монтировать. Чтобы поддерживать постоянную температуру в подобных системах, понадобится установить насос для циркуляции. Подобную конструкцию нужно устанавливать непосредственно в обратную трубу, чтобы можно было исключить лишний забор носителя тепла из отопительной системы.

Особенности коллектора

Мы собрали смесительный узел. Это коллектор для теплых полов. Как он устроен? От у нас котел сверху. От него идет подача горячей воды. Она входит сюда и заходит в три ветки, которые мы подключили. Она возвращается и заходит в нижнюю часть конструкции. Еще здесь есть сбрасыватель воздуха, если он попал в систему, то автоматически его сбросит. Чуть ниже его идет кран, чтобы сливать воду. Также у нас есть датчик – он показывает температуру выхода воды. На вход в котел стоит у вас, например, 60 градусов. Вот она и попадает в три ветки, потом она остывает, по цепочке приходит и показывает температуру на этом датчике.

Если вы хотите отрегулировать батареи и полы, так как они горячие, тогда вы можете этими барашками регулировать и меньше делаете. У вас начнет сразу температура меньше показываться. Так можно каждую ветку сделать. Например, на санузлы оставить 60 градусов, а в комнате или прихожей – сбавить. После датчика у нас идет насос. Он качает горячую воду и обратно выдавливает в котел. В котле тоже стоит насос, но мы поставили, как дополнительный. Лучше не пожалеть эти 2-3 тысячи и поставить его.

Вот сам котел. Вот насос стоит, который гоняет воду.

Вот так и работает.  Вода первый круг прошла – остыла и насос кидает ее на второй круг в котел. В котле вода нагревается, обратно спускается. Вот так она по кольцу ходит.

Сюда еще можно было термодатчик поставить. Но я посчитал, что он не нужен. Просто он 3 тысячи стоит.

Сбор заводского агрегата

Развитие современных технологий повлияло на то, что каждый мастер может самостоятельно сделать качественный коллекторный узел, который будет обладать всеми необходимыми эксплуатационными характеристика. Но, прежде чем приступить к реализации столь ответственной идеи, нужно понять, из каких частей состоит заводская модель. В базовый комплект входят следующие элементы:

  • Автоматические воздухоотводчики, которые монтируются в отдельном порядке на обратный и подающий коллектор.
  • Универсальный распределительный элемент для фиксации подающей магистрали. Этот агрегат обязательно оснащается евроконусами — это своеобразные фитинги для подключения труб. Чаще всего распределительный элемент укомплектован прозрачными колбами, где хорошо виден расход теплоносителя в каждом контуре.
  • Высококачественные краны с пробками, предназначенные для заполнения и опорожнения труб от теплоносителя.
  • Специфический распределительный узел, предназначенный для подсоединения к обратной линии. Вместо привычных расходомеров, установлены термостатические клапаны, которые управляются исключительно в ручном режиме. Принцип работы такого элемента достаточно прост: после нажатия на подпружиненный шток происходит сужение проходного сечения, благодаря чему уменьшается проток воды.
  • Крепёжные кронштейны и шаровые краны отсекающего типа.
  • Специализированные термометры, которые помогают контролировать температуру не только на подаче, но и в обработке.

После покупки готового смесительного узла можно самостоятельно изменить комплектацию агрегата (в зависимости от схемы коллектора тёплого водяного пола). К примеру, можно купить самый обычный распределитель без каких-либо ротаметров, а уже потом установить один термометр, поместив агрегат в шкаф управления.

Каждая заводская модель выпускается с таким учётом, чтобы смесительный узел для тёплого пола можно было легко собрать и разобрать даже начинающему мастеру. Всё дело в том, что распределительные узлы реализуются в сборе, их нужно только подключить к нагревающим контурам, установив все дополнительные элементы. Кроме того, вместо стальных и латунных изделий можно приобрести те агрегаты, которые изготовлены из высокопрочных пластиковых секций

Принцип их установки практически аналогичен стандартным коллекторам, важно только соблюдать определённую осторожность в момент затяжки

Потребность модуля со связкой терморегулирования

Наличие весомого количество разновидностей дополнений к основному оборудованию, для большего удобства и испытания, такие как измерители градусов, связки с функцией спуска воздуха, наблюдение расхода и иные вспомогательные приспособления.

Факт. Модули с использованием приспособления по расчету расхода, выступает равноценным смесительной связкой. При помощи двух датчиков градусов, получается, обойти лишения энергии.

В каждом из обогревающих узлов определяется отдельное наименование градусов, с помощью инструмента гребня на латунной основе и измерителя расхода.

Модули с использованием приспособления по расчету расхода, выступает равноценным смесительной связкой

В данном устройстве присутствуют:

  • температурная головка, в агрегате с внедренным зондом;
  • температурно-статический разбавляющий вентиль;
  • чехол для специализированного измерителя температуры;
  • приспособление для выхода воздуха.

Температурно-статический вентиль распределяет обогретую воду, и её количество. При этом сочетание правильно работает, без сбоя в согревательной установке.

Факт. При большом количестве различных, и многогранных преобразователей усложняется выбор определенного, требуемого механизма.

При покупке конструкции для композиции обогрева помещение надлежащего обратить внимание на следующее:

  • размер помещения, квартиры, дома или комнаты, в которой будет устанавливаться система;
  • какой набор функций должно находиться в механизме, и их возможности;
  • Стоимость покупки и её оправданность, цена-качество.

Для конструкций, используемых в малых помещения, довольно использовать пластиковый прибор. К данному виду строения нет особых требований.

При большом количестве различных, и многогранных преобразователей усложняется выбор определенного, требуемого механизма.

Определенно не затратное возможно приобрести распределяющий прибор для отопления, при покупке в него входит датчик подсчету расхода и проверка, регулирование температур.

Факт. При помощи выполнимости регулировки распределения и безошибочной регулировки градусов, увеличивается надежность и продуктивность таких устройств.

Материалы и инструменты

Для работ потребуются инструменты и материалы. Также следует выполнить расчет необходимого количества материалов, а помимо этого, позаботиться о приобретении необходимых компонентов системы.

  • котел;
  • коллектор;
  • насос;
  • клапан для регулировки;
  • воздухоотвод;
  • клапаны;
  • фитинги;
  • шурупы;
  • шуруповёрт;
  • цемент;
  • песок.

Помимо них, до монтажа следует приобрести главные компоненты системы. В качестве главного элемента системы отопления выступает котел отопления. При выполнении монтажных работ не обойтись без нагнетающего насоса, который может подключаться непосредственно к котлу.

Монтаж клапанов выполняется на входе прибора. Также следует приготовить трубы, которые будут использоваться для создания разводки. После этого производят подготовку коллектора. Этот прибор имеет в составе элементы, используемые для настройки температуры системы и её регулировки.

Также владелец должен приобрести трубы для укладки на поверхности пола. Помимо них покупаются фитинги, которые во время работы используются для прокладки главной магистрали. Также эти элементы используют и для подсоединения к системе теплый пол проложенных труб.

Предназначенные для теплого пола трубы могут изготавливаться из полипропилена. Лучший выбор — изделия, имеющие армирующий слой из стекловолокна. Их достоинством является то, что при высокой температуре они меньше расширяются. Кроме них можно использовать полиэтиленовые трубы, поскольку при нагреве они расширяются по минимуму.

При монтаже поверхностных систем отопления чаще всего используют полиэтиленовые трубы. Выбирать следует изделия с диаметром от 18 до 22 мм. Труба должна быть рассчитана на рабочее давление до 10 бар и температуру до 90 градусов Цельсия. Отдельные модели труб снабжены кислородной защитой и имеют в своей структуре дополнительные слои. Однако чаще всего владельцы делают выбор в пользу полиэтиленовых труб, поскольку их стоимость довольно низкая. Если для владельца при монтаже теплого пола самое главное – снизить затраты на установку системы, то обычно выбираются именно трубы из полиэтилена.

Своим видом коллектор представляет собой прибор, у которого имеется отводы. По-другому его называют разветвителем. Применяется он главным образом для подсоединения разных контуров системы.

Магистральная линия подключает разные контуры, обеспечивающие доставку нагретой воды и отвод холодной.

При монтаже «теплого» пола устраивают два коллектора. Первый выступает разветвителем и предназначен для раздачи нагретой воды. Второй используется для сбора охлажденного теплоносителя.

Приборы, используемые для настройки системы, располагаются в конструкции разветвителя:

  • клапаны;
  • устройство для регулировки слива;
  • запасной слив;
  • воздух от воды.
