Теплый пол на балконе. Как организовать водяное отопление лоджии?

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

  • Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
  • Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
  • Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
  • Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

  • Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
  • Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
  • Медленная регулировка температуры подогрева;
  • Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Заливка черновой стяжки

Отметим точки на стенах с помощью лазерного или гидравлического уровня по всему периметру помещения, найдя саму высокую точку плиты балкона, определяем уровень черновой стяжки.

Черновая стяжка должна располагаться на 5-7 см ниже уровня чистового пола. Это зависит диаметра используемых труб. Черновую стяжку обычно выполняют из цементного раствора с добавление керамзита. Для небольших балконов маяки устанавливать не требуется, смесь выровнять с помощью доски или любого длинного предмета. Керамзит перемешивать с цементным раствором довольно сложно, к тому же, керамзитная пыль ухудшает качество раствора, поэтому пойдем по другому пути.

Установим маяки при помощи уровня, это можно сделать двумя способами. Первый способ: делаем из раствора кучки, даем им застыть затем накидываем между ними раствор и затираем дорожки правилом. Второй, более простой способ: устанавливаем в насыпанные кучки раствора малярные маяки или направляющие профили, которые используются для крепления гипсокартона.

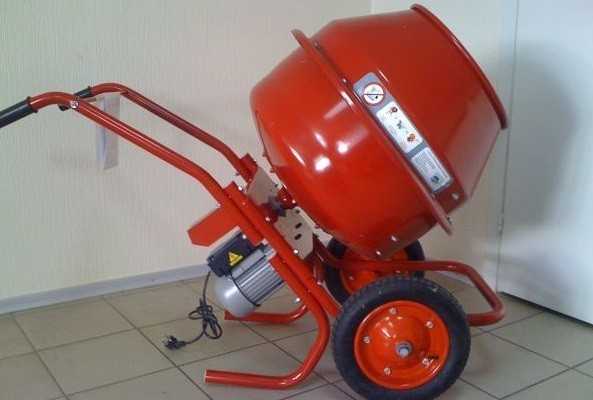

Для приготовления бетона можно использовать стационарную бетономешалку.

Если расстояние между балконной плитой и полом достаточно большое, то стяжка делается поверх уложенного наполнителя. После установки маяков засыпается и разравнивается керамзит. Для укрепления балконной плиты поверх керамзита необходимо укладывать сварную сетку. Это защитит хрупкую цементную стяжку от разрушения.

Как устанавливают обогревающую конструкцию

Процесс установки водяного пола сложнее, чем прочие, поскольку потребуется поверка труб перед тем, как уложить их и покрыть стяжкой. Остальные варианты в этом плане проще, но нагревают они меньше, чем водяной пол.

Монтаж водяной системы

Чисто технически монтаж производится по той же схеме, что и у электрических полов. Установка производится на бетонную стяжку или между деревянными лагами. Бетон считается прочнее, плюс он служит отличным проводником тепла и сохраняет его надолго.

Водяной теплый пол

Пол, на котором будут проводиться работы должен быть идеально ровным

Важно учесть этот нюанс, поскольку при постройке внешние конструкции делаются под небольшим наклоном, чтобы вода не задерживалась на крыше, а спокойно стекала вниз. Для водяной конструкции необходим дополнительный слой гидроизоляции

Материал, который обеспечивает защиту от воды должен по размерам выходить за пределы пола и быть чуть выше финального покрытия.

Для самого настила используется гибкая труба из металлопластика. Она фиксируется на теплоизоляцию небольшими хомутами. На том месте, где хомут накрывает трубу, устанавливается резиновая гофра. Так уберегают места сгибов от внезапного преломления.

Труба укладывается витками или улиткой. Расстояние между трубами 10-15 см. К стене они должны находиться не ближе чем на 5 см. Пересечения не допускаются.

По периметру вдоль стены прокладывается лента из полиэтилена, чтобы при усадке стяжки был демпферный зазор. Стяжку делают из самовыравнивающегося материала или из смеси цемента и песка по маякам. После ждут полного высыхания состава (7 дней) и укладывают финальную облицовку (через 1 месяц).

Сухая укладка делается на деревянные лаги. Поверхность выравнивать под них не обязательно, достаточно вставить клинья. Лаги размещают через каждые 30 см. Высота конструкции около 7 см (учитывается ширина утеплителя и трубы).

На теплоизоляцию кладется полиэтилен, на него обрешетка. Утеплитель прокладывают между лагами, скрепляя свободное пространство монтажной пеной. Чтобы труба прошла по всем лагам, в местах стыковок нужно сделать пазы. До облицовочного покрытия прокладывается слой фанеры.

Монтаж кабельной системы

Способ укладки кабеля такой же, как и водяной трубы. Для удобства и простоты монтажа можно использовать специальные электрические маты. Это тонкий кабель, который держится на стекловолоконной пленке. Их проще закрепить на теплоизоляции.

Схема подключения кабельного теплого пола

Перед матами прокладывается слой металлической армирующий сетки. Закреплять маты не требуется. Плиточное покрытие можно класть прямо на них, на специальный клей.

Кабель монтируется аналогично водяной трубе. В местах сгиба перехватывается хомутами, которые фиксируются в термозащиту. Сверху заливается стяжка и кладется кафельная плитка.

Монтаж инфракрасной системы

Самый простой вариант, по времени занимает несколько часов. Перед наложением пленки термозащиту покрывают изолирующим слоем вспененного полимерного полотна. Оно покрыто фольгой. Стыки заклеивают специальным скотчем.

Датчики и контакты должны идти вровень с полом, под них делаются ямки в изоляции. Пленка укладывается сверху на изолон. Контакты отпрессовывают, изолируют.

Сверху выкладывается защитный слой полиэтилена. Далее можно класть любое напольное покрытие. Для этого типа обогревающего настила можно использовать любые материалы. Стяжка после наложения пленки не нужна.

Монтаж пленочного инфракрасного пола

Такая система теплого пола способна обогреть не только облицовочное покрытие, но и стены рядом с ней, что является особым плюсом для любителей домашних растений. Обогрев поможет им пережить зиму на балконе.

Демонтировать настилы, залитые бетонной стяжкой, сложно, потребуется помощь специалистов. Деревянные лаги легко снимаются, как и пленочная система.

Монтаж системы на балконе может быть весьма хлопотным делом, но сделать теплый пол на балконе своими руками реально. После установки финальной стяжки заканчивают отделку стен помещения. Завершается ремонт напольным покрытием

Важно правильно подобрать обогрев под тип помещения. Подготовить ровную поверхность, гидро и теплоизоляцию

Трубы или кабель должны быть зафиксированы, воздуха в пространстве между теплоизоляцией и стяжкой оставаться не должно.

Система теплого пола пригодится тем, кто сушит белье на балконе или хочет создать на нем тихий уголок для занятия хобби. Стекла в таком помещении замерзать не будут, теплый воздух от настила поднимается вверх и не дает им покрываться инеем.

Открывать окна на лоджии, где установлена конструкция можно совершенно безопасно, перепад температур никак не повлияет на ее сохранность.

Теплые полы и различные напольные покрытия

Балкон, как и любое другое помещение, может быть оформлен хозяевам самым разным способом исходя из их предпочтений и вкусов.

После того, как монтаж теплого пола на балконе или лоджии завершен, наступает пора укладывать финальное декоративное напольное покрытие. Чаще всего в подобных случаях (для балконов и лоджий) применяется разнообразная плитка или линолеум.

Использование плитки в качестве напольного покрытия на лоджии

Плитка отлично подойдет для любой системы теплых полов, так как отлично переносит высокие температуры. Кроме этого, она имеет отличную теплопроводность, что позволяет теплы быстрее прогреть площадь.

Прокладывать теплый пол на балконе под линолеум также можно, однако важно учитывать свойства конкретного выбранного покрытия. Некоторые легко переносят перепады температур, тогда как другим они противопоказаны

Именно поэтому водяные и инфракрасные системы нежелательно совмещать с линолеумом.

Нередко на площадях лоджий и балконов встречаются ламинат и ковролин. Теплый пол на балконе под ламинат устанавливается просто, а сам материал мало прихотлив: современные модели могут выдерживать высокие температуры, а также переносить их перепады без ущерба для своих свойств или внешнего вида.

Использование ламината в качестве напольного покрытия

Ковролин позволяет придать уюта и тепла даже самому холодному балкону, однако при использовании данного покрытия следует иметь в виду следующее:

  • он не должен быть изготовлен из токсичных, плавких материалов;
  • покрытие под мебелью будет подвергаться большему воздействию тепла;
  • не рекомендуется выбирать материал с длинным ворсом.

Перед тем, как выбрать теплый пол на балкон, необходимо заранее подумать о том, какие ограничения выбранный тип отопления будет накладывать на выбор напольного покрытия.

Юридическая сторона выноса батареи на лоджию

Дело в том, что несанкционированный монтаж дополнительной батареи, во-первых, имеет негативные последствия для соседских квартир, использующих тот же самый стояк, во-вторых, может привести к аварии.

Исходя из количества батарей на каждом стояке, специалисты рассчитывают необходимую температуру и напор воды. Соответственно, каждый неучтенный радиатор снижает эти показатели, а если их будет несколько, то в квартирах станет заметно холоднее.

А при недостаточном утеплении балкона температура на нем может оказаться слишком низкой, что вызовет замерзание воды в батарее и, как следствие, аварию.

Что такое водяной пол

По сути водяной пол похож на обычный радиатор отопления, который стоит у нас в каждой комнате. То есть это трубы, по которым течет горячая вода. Именно за счет этого и идет обогрев поверхности пола, под которую укладывается система.

Самым мощным аргументом использования такого оборудования является, конечно, экономия электроэнергии. Все остальные теплые полы подключаются к электросети. Какие-то из них потребляют больше, какие-то меньше, но, в любом случае, расходы получаются немалые. А водяному полу электроэнергия не нужна вообще, потому и лишних трат вы себя избавите.

Конечно, достоинства системы не ограничены одним лишь фактором. Давайте пересилим все плюсы ее использования:

  • вся поверхность пола нагревается равномерно,
  • система устанавливается под половое покрытие, снаружи ее совершенно не видно, что очень выгодно с точки зрения эстетичности и дизайна помещения,
  • уровень влажности в помещении будет нормальным, то есть вы сможете не озадачиваться вопросами борьбы с плесенью — она там просто не появится,
  • по сравнению с прочими системами теплых полов, эта абсолютно безопасна, ведь она точно не сможет ударить током,
  • очень долго служит.

А теперь, чтобы у вас нарисовалась полная объективная картина, давайте поговорим о недостатках водяных полов. Они, к сожалению, есть, причем довольно значительные.

Первый факт, на который необходимо обратить внимание: такая система не может быть установлена в многоквартирном доме с центральным отоплением. Ни при каких условиях

Дело в том, что горячая вода в трубах берется как раз из той самой отопительной системы, которая греет весь дом. В результате вырастает гидравлическое сопротивление, из-за чего могут возникнуть крупные неприятности.

Установка водяного пола в таких случаях законодательно запрещена, а нарушение чревато крупными штрафами и демонтировкой системы. Вот если вы живете в собственном доме, или ваша квартира располагает индивидуальной системой отопления — тогда да, можете смело устанавливать, никто и слова не скажет, и никому вы не причините этим вреда.

Вторым минусом является то, что устранять неполадки в системе очень сложно. Если вдруг случится прорыв, то вы, во-первых, не сразу это заметите, а во-вторых, будете долго до него добираться, демонтируя половое покрытие. Тем временем вода из трубы будет течь вниз — либо к соседям, либо на первый этаж вашего собственного дома.

Третий недостаток заключается в том, что вы должны будете самостоятельно регулировать температуру воды, поступающей в трубы. То есть при каждой перемене погоды вам придется заново общаться с терморегулятором.

И четвертое, что нужно учесть — это непосредственно процедура монтажа. Она довольно сложна, поэтому для новичка в ремонтных работах это дело может оказаться неподъемным. Конечно, мы сейчас имеем в виду те случаи, когда вы хотите сделать все самостоятельно, а не нанимать специализированную бригаду.

В принципе, минусы не так уж критичны. Конечно, за исключением того случая, когда вы живете в квартире, подключенной к центральному отоплению. Тут уж ничего не поделаешь, придется отказаться от идеи положить водяные полы и обратить свой взор на кабельные или инфракрасные. Во всех остальных случаях недочетов вполне можно избежать. Главное — делать все по инструкции тщательно, аккуратно и внимательно.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

  • Быстрый монтаж покрытия;
  • Удобная регулировка уровня температуры;
  • Приемлемая цена за установку;
  • Быстрое выявление и устранение неполадок;
  • Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя. Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола

Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

  • Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
  • Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
  • Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
  • Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
  • Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Электрическое отопление пола

Электрическое отопление балкона дороже и надежнее водяного. Монтаж почти не отличается от водяных систем. Разница лишь в том, что электрический пол необходимо подключить к сети питания.

Преимущества:

  • долговечность;
  • простой монтаж;
  • точная регулировка температуры.

Недостатки:

  • высокая цена;
  • нуждается в стабильном напряжении сети;

Электрический теплый пол на балконе бывает двух видов:

  • кабельный;
  • инфракрасный.

Более современным является последний тип, но и он не лишен своих недостатков.

Кабельное электрическое отопление

Нагревательный элемент такой системы представляет собой одно- или двухжильный провод, который имеет два слоя изоляции. Кабельное отопление на балконе не обладает высокой экономичностью.

Инфракрасное электрическое отопление

Тонкие термопленки системы инфракрасного отопления состоят из полос графита, изолированных друг от друга и от окружающей среды. Такое отопление на 20% экономичнее кабельных аналогов, полностью безопасно, но срок его службы – не более 15 лет.

Чем можно отапливать балкон

Обогреть помещение, которое мы оборудуем на балконе, можно с помощью:

  • вывода центрального отопления;
  • оборудования теплого пола;
  • установки инфракрасного обогревателя;
  • наличия электрического обогревателя;
  • размещения масляных батарей.

Коротко о центральном отоплении

Отопление балкона от центрального отопления – вполне выгодный способ с расчетом на длительную перспективу. В нем прельщает надежность и проверенность годами. Но оно имеет и минусы. Тепло будет поступать только с началом отопительного сезона. К тому же этот способ влечет за собой довольно много хлопот, так как для его оборудования обязательно требуется разрешение БТИ.

Помните: ни в коем случае нельзя на балконе устанавливать дополнительные радиаторы с подключением их к центральному отоплению. Это связано прежде всего с тем, что из-за несанкционированного подключения ваши соседи будут недополучать тепло. Но если вашу заявку БТИ рассмотрело и одобрило, то можете смело монтировать теплый пол на балконе от центрального отопления:

  1. Для начала специалисты советуют оклеить ту часть стены, где будет находиться батарея, фольгой. Она станет отражателем тепла. Так будет лучше прогреваться помещение, а тепло не уйдет на улицу.
  2. После этого необходимо из организации, которая занимается подачей тепла, вызвать специалиста, чтобы он перекрыл общий стояк.
  3. Затем в стене просверливаются отверстия под трубы. Вместо труб специалисты советуют воспользоваться пластико-алюминиевым шлангом. Потом на него монтируется тройник с вентилем.
  4. Далее устанавливаются батареи отопления. Для этого необходимо на стене закрепить два кронштейна, которые будут удерживать радиаторы за верхнюю часть, и один кронштейн внизу для того, чтобы держать батарею внизу.

Только по окончании всех этих работ батареи подключаются к центральному отоплению

Особое внимание необходимо обратить на то, чтобы в системе не образовалась воздушная пробка

Теплый пол – прекрасная альтернатива

Более экономным вариантом считается оборудование теплых полов, так как их установка обойдется дешевле. Они бывают электрическими и водяными. Принцип работы прост: воздух нагревается и поднимается верх. Благодаря этому в помещении поддерживается нужный температурный режим.

Установка водяного пола на балконе

Установка водяного пола

  1. Для начала необходимо сделать врезку тройников на подаче и обратке, когда будут выполняться работы по замене труб. А также обязательно смонтируйте запорную арматуру (вентиля) для того, чтобы была возможность при необходимости перекрыть подачу теплой воды.
  2. Далее выполняется на полу укладка бетонной стяжки. Её основание в обязательном порядке выравнивается.
  3. После этого укладывается изоляционный материал.
  4. Теперь начинается укладка пластиковых труб, которые являются основой теплого пола. Их кладут змейкой. Изгиб должен быть небольшой. Расстояние между трубами – незначительное.
  5. Дальше проводят подключение пластиковых труб к системе подачи горячей воды.
  6. Заключительный этап – укладка бетонной стяжки на основу.

Заливаем стяжку на установленный водяной пол на балконе

Для бетонной стяжки можно использовать различные материалы: специальные строительные смеси либо обычный цементный раствор (старый проверенный способ).

Во время укладки водяного пола нужно помнить несколько обязательных для выполнения правил:

  1. Если основным полом будет плитка или ламинат, то толщина стяжки должна быть небольшой.
  2. Для водяного пола необходимо приобретать только качественные материалы с длительным сроком службы, так как устранение неполадок потом обойдется в значительную сумму.
  3. Система «теплый пол» монтируется из цельной трубы. Никаких стыков под стяжкой не должно быть. Поэтому перед закупкой материалов проведите тщательные замеры.
  4. Во избежание засорений защитите концы труб.
  5. Обязательно необходимо провести остекление балкона, на котором планируется монтаж теплых полов.
  6. После окончания всех работ необходимо подождать несколько дней до полного высыхания всех бетонных смесей. Ни в коем случае не используйте непосредственный источник подачи тепла в систему «теплый пол» для ускорения процесса сушки. Но обязательно регулярно проветривайте помещение от лишней влаги, которая будет образовываться во время высыхания.

Подключение отопления

Теплый пол смонтирован, стяжка полностью высохла, теперь можно подключиться к центральному отоплению и проверить результат выполненного монтажа. Если система центрального отопления уже работает, то для начала работы вашего пола достаточно открыть вентили. Несколько минут – и вы можете почувствовать приятное тепло под своими ногами.

Монтирование электрического пола

Установка такого вида пола состоит из таких этапов:

  1. Сначала производится укладка цементно-песочной стяжки. Её толщина должна составлять не менее 4-5 см.
  2. Потом укладывается слой утеплителя. Во избежание образования конденсата утепляющий материал обязательно защищается специальной парозащитной пленкой.
  3. После этого на изоляционный материал укладывается кабель теплого пола змейкой, как и в случае с водяными полами.
  4. Завершающим этапом стает укладка напольного покрытия. Лучше для этого использовать керамическую либо кафельную плитку, так как у них теплопроводность намного выше, нежели в иных покрытиях.

Инфракрасный обогреватель как источник тепла

Инфракрасный обогреватель – прекрасный прибор для обогрева таких небольших помещений, как лоджия или балкон. Длинноволновые инфракрасные излучения являются хорошим источником тепла. Главными преимуществами такого обогревателя признано:

  • экономичность по сравнению с конвекционными обогревателями;
  • доступная цена;
  • быстрое прогревание помещения;
  • никаких предварительных работ и возможность использования обогревателя в любое время.

Обогреватели электрические

Наиболее популярным среди населения средством обогрева остается электрический обогреватель. С его помощью действительно можно:

  • быстро обогреть помещение;
  • поддержать необходимую температуру;
  • и стоит такой прибор недорого.

Но в конце месяца за комфорт, который был создан быстро, вы получите соответствующий счет за использованную электроэнергию (и поверьте, он будет немалым). К тому же такой прибор считается очень пожароопасным, поэтому не советуем оставлять его без присмотра на длительное время.
