Установка кондиционера своими руками: монтажный инструктаж + требования и нюансы установки

Стандартная комплектация

После приобретения кондиционера потребитель получает:

  • 2 блока – внутренний и наружный;
  • Фильтры;
  • Дистанционный пульт управления (батарейки в комплект не входят);
  • Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
  • Дренажная помпа (в дорогих моделях);
  • Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

  1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
  2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
  3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

  • устройство издает шум, гудит, нарушая спокойствие соседей;
  • конденсат может испортить фасад здания или попасть на балкон снизу;
  • габаритный блок перекрывает обзор или вид и окна;
  • существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

  • монтажные работы проводятся на лицевой части многоэтажки;
  • пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
  • сплит-система расположена над пешеходными дорожками;
  • на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

  • от конструкции до потолка — не меньше 15 см;
  • от модуля до правой или левой стены — не меньше 30 см;
  • от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
  • от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

  • Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
  • Дрель для установки крепежа с набором сверл разного диаметра.
  • Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
  • Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

  • Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
  • Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Этапы монтажа двухблочной системы

Чтобы система работала без проблем, нужно правильно выполнить все этапы монтажа.

1. Монтаж начинайте с разметки под монтажную панель внутреннего блока сплит-системы. К намеченному условному прямоугольнику — месту посадки внутреннего блока, нужно приложить монтажную планку или монтажную панель, выровнять их с помощью уровня и наметить места сверления. После этого следует сверлом Ø 8 мм высверлить отверстия глубиной не менее 32 мм, забить в них дюбели, приложить к стене монтажную панель, снова проверить правильность монтажа уровнем и закрепить металлическую основу саморезами с пресс-шайбой.

Длина бура берется в зависимости от толщины стен, диаметр бура (~ 45 мм) должен соответствовать сечению для прохода коммуникаций. Просверлите отверстие и вставьте гибкую трубку для защиты стен и трубок.

3. Далее позаботьтесь о страховочных ремнях: работа переходит на наружную стену. Нужно закрепить кронштейны для установки наружного блока. Для этого нанесите разметку под крепления и высверлите отверстия для болтов длиной не менее 100 мм с дюбелем под сверло Ø 12 мм. Приложите кронштейны к месту монтажа и закрепите их болтами.

Установив наружный блок на кронштейны, зафиксируйте его при помощи болтов Ø 8–10 мм с гайкой и шайбой.

4. Замерьте длину фреоновой магистрали. Для этого прикладываем рулетку к внутреннему блоку и пропускаем её через образованный канал коммуникаций к месту подсоединения на внешнем блоке, оставляя запас не менее 10 см. Отрежьте труборезом медную трубку необходимой длины, обработайте её от заусенцев римером, установите конусную гайку и завальцуйте на самом крае.

Края трубок до самого соединения должны быть заглушены изолентой.

5. Отщёлкнув переднюю крышку внутреннего блока кондиционера, открутите заглушку для подключения кабеля, соединяющего внутренний и наружный блоки. Подав кабель через монтажное отверстие, подключите провода к индивидуальным клеммам по схеме, которая изображена рядом с клеммной коробкой (или в паспорте кондиционера). Соберите всё в обратной последовательности.

Внимание! Внутрь не должны попадать пыль и грязь: это может спровоцировать замыкание и возгорание

Обмотайте магистраль, используя виниловую изоляцию.

Проведите объединённую магистраль сквозь отверстие в стене. Старайтесь не слишком сильно и не слишком часто изгибать трубки. Под соединительной трассой прокладывается дренажная трубка таким образом, чтобы не было застоя конденсата или обратного тока — направление «только вниз». Установите внутренний блок на монтажную панель на стене. Убедитесь, что блок прочно и надёжно сел на крепление и выставлен строго горизонтально.

Аналогично подключите магистраль и электрический кабель к наружному блоку кондиционера.

7. Используя вакуум-насос, произведите заполнение фреоновой магистрали в течение 15 минут. Для этого соедините гибким шлангом сервисный насос с вакуум-насосом с помощью четырёхходового клапана, с которого нужно снять крышку.

При достижении заданных значений разрежения отключите вакуум-насос, откройте на 1/4 клапан на 10 с и проверьте трассу на герметичность с помощью мыльного раствора в местах соединений. Отсоедините шланг вакуум-насоса от системы.

Если длина магистрали превышает 7 м, придётся выполнить дозаполнение контура фреоном.

Внимание! Убедитесь, что все элементы соединены надёжно, иначе возможна утечка жидкости!

8. Изолируйте все коммуникации на улице виниловой лентой, закрепив пластиковыми хомутами. Используя шестигранный ключ, откройте сервисные краны на наружном блоке кондиционера и запустите фреон в магистраль. Установите крышку наружного блока кондиционера, закрепив её винтами. Выровняйте с уклоном вниз дренажную трубку и закрепите её к кронштейну с помощью пластиковых хомутов.

Внимание! В реверсивных моделях дренажный патрубок вставляется в наружный блок через отверстие в нижней панели, после чего подключается к линии отвода конденсата

Заделайте отверстие в стене, зафиксируйте и закройте все коммуникации в помещении и на улице декоративным коробом и включите кондиционер в розетку. Проверьте, как работает пульт, прислушайтесь к шумам. Если всё нормально — вы установили свой кондиционер.

рмнт.ру

Разновидности бытовых кондиционеров

Всё многообразие систем кондиционирования можно разделить на два основных вида — моноблоки и сплит-системы.

Основным отличительным признаком моноблоков является сборка всех узлов и агрегатов в едином корпусе. К таким системам можно отнести:

Оконные кондиционеры, в которых присутствует разделение узлов внутри корпуса, при этом узел компрессора располагается с тыльной стороны и должен выходить за пределы помещения.

Установка оконного кондиционера уменьшает площадь окна

Корпуса напольных или мобильных кондиционеров оснащаются колёсами для возможности свободного перемещения внутри помещения. У таких систем есть воздуховод, который выводится наружу, за пределы помещения.

Напольные кондиционеры можно передвигать внутри помещения

Достоинства моноблоков напрямую связаны с особенностями их конструкции:

  • Дешевизна в сочетании с длительным сроком службы.
  • Простота конструкции и эксплуатации.
  • В этих системах достигается максимально возможный КПД.
  • Быстрое охлаждение воздуха.
  • Большинство современных систем оснащены дистанционными пультами управления.

Такие системы не лишены ряда конструктивных недостатков:

  • Ограничено количество возможных вариантов установки (либо в оконный проём, либо в месте, откуда есть возможность вывести наружу рукав воздуховода).
  • Высокий уровень шума.
  • Необходимость изменять геометрию окна и крепить сложные узлы подвески в случае установки оконного кондиционера, что влечёт дополнительные расходы.
  • В случае установки в оконный проём уменьшается освещённость помещения.

Конструктивной особенностью сплит-систем является разделение узлов кондиционирования на два блока, один из которых — компрессор, выносится на улицу. В отличие от моноблоков, у сплит-систем имеется больше разновидностей, однако в жилых помещениях используются только некоторые из них:

Наиболее широко применяются настенные устройства, когда фен или внутренний блок крепится к стене жилища, а компрессор в наружном блоке выводится на фасад. В качестве одного из видов таких систем выделяют инверторные и неинверторные модели. В первых переменный ток преобразуется в постоянный, что позволяет осуществлять регулировку оборотов компрессора.

Фен сплит-системы может быть установлен в любом месте стены дома

Напольно-потолочные системы применяются реже. Их изюминкой является возможность установки фена либо под потолком, либо на полу. Соответственно, воздушные потоки в первом случае будут распространяться сверху вниз, а во втором — от пола вверх.

Внутренний блок напольно-потолочной сплит-системы

Ещё одна разновидность — мультисплит-системы. Их конструкция предусматривает наличие одного внешнего блока с компрессором и нескольких внутренних блоков, которые устанавливаются в разных помещениях дома или квартиры.

Мультисплитсистема оптимальна при необходимости кондиционирования нескольких помещений

К неоспоримым достоинствам сплит-систем относятся:

  • Низкий уровень шума.
  • Функция очистки воздуха от бактерий и пыли.
  • Наличие функции обогрева в холодное время года.
  • Компактный размер внутреннего блока, который можно смонтировать в помещении любого размера.
  • Во многих современных системах присутствует функция осушения и увлажнения воздуха, что позволяет создать комфортный микроклимат в помещении.

Недостатки сплит-систем:

  • Стоимость их выше по сравнению с моноблочными моделями.
  • Необходимость проведения большого объёма специализированных работ, в том числе фасадных, как при установке, так и при возникновении необходимости ремонта и профилактического обслуживания.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональном монтаже пользователи могут допустить ряд ошибок:

  • укладка труб с перегибами — увеличивается нагрузка на компрессор;
  • установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
  • расположение кондиционера рядом со сварочными аппаратами;
  • неровное расположение блоков — конденсат начинает стекать на пол;
  • выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.

Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.

Технические требования к монтажу блоков

Существует ряд правил по выбору места для установки блоков кондиционера, но нюансы не всегда указываются в инструкциях и технической документации оборудования, хотя имеют очень важное значение при эксплуатации. Существующие расчеты для систем кондиционирования воздуха предполагают обязательное соблюдение ряда параметров при установке

Так, для внутреннего блока необходимо соблюдать следующие параметры:

  • расстояние от верхней крышки внутреннего блока кондиционера до потолка, для обеспечения нормального всасывания воздуха, должно быть не менее 15 см;
  • расстояние до угловой стены, к которой примыкает блок кондиционера – не менее 30 см;
  • расстояние до возможного препятствия движению выдуваемого внутрь помещения воздуха – не менее 1,5 метра.

Несоблюдение этих технических параметров может привести к нарушению нормального функционирования кондиционера и повышению потребляемой мощности.

Также недостаток воздушных масс, поступающих для охлаждения, может привести к нестабильной работе и поломке внутреннего блока кондиционера.

Установка кондиционеров в многоквартирных домах самостоятельно на самом деле законодательством не разрешена. Существующие нормы федеральных законов, гражданского и жилищного кодекса обязывают согласовывать момент установки кондиционеров с жильцами дома, с управляющей компанией, с органами исполнительной власти

Что касается бытовых правил установки внутреннего блока кондиционера, то при выборе места, куда будет направлен поток холодного воздуха, нужно исключить вероятность постоянного нахождения там человека.

Холодный воздух не должен поступать на место для отдыха (диван, кровать) и место для работы (компьютерный или письменный стол). Иначе не избежать постоянных болезней из-за продувания холодным воздухом.

Для установки внешнего блока требуется соблюдение следующих параметров:

  • расстояние от задней стенки внешнего блока до стены здания не меньше 10 см, иначе будет затруднен «захват» внешнего воздуха;
  • соблюдать достаточное расстояние от земли (при установке кондиционеров на первых этажах или в частных домах), чтобы исключить попадание в блок снега, грязи, воды;
  • устанавливать на расстоянии не менее 1 метра от газовых труб;
  • обеспечить не менее 1 метра свободного пространства для выдувания воздуха вентилятором.

Наружный блок кондиционера необходимо установить на внешней стене здания, примыкающего к своей квартире. Также следует исключить расположение блока на стене соседней квартиры. В случае необходимости обеспечить внешний блок специальным козырьком – это нужно для недопущения падении сосулек в зимний период времени на блок кондиционера.

Важно при расположении наружного блока учесть возможность свободного доступа к нему для проведения технического обслуживания. Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома

Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Установка внешнего блока кондиционера на первых этажах должна быть выполнена с соблюдением условий беспрепятственного прохождения пешеходов возле стен дома. Также стоит оградить специальной решеткой для предотвращения воздействия на блок вандалов

Стоит отметить, что на заре массового монтажа кондиционеров в многоквартирные дома считалось, что наружный блок нужно устанавливать ниже внутреннего. Этот миф был основан на том, что именно так будет обеспечиваться постоянная смазка маслом компрессора наружного блока (иначе масло якобы собирается во внутреннем блоке).

С точки зрения расположения внешнего и внутреннего блоков определяющим параметром считается расстояние между ними.  Установленные рамки – от 1 до 6 метров, но производителем могут обозначаться конкретные параметры, которые стоит неукоснительно соблюдать.

При превышении предельно допустимого расстояния (более 6 метров) придется дополнительно закачать фреон в систему, а при расположении менее метра необходимо сформировать из трубки кольцо для обеспечения необходимого метража.

Более подробно вопрос правильного выбора оптимального места для установки кондиционера мы рассмотрели в другой нашей статье.

Требования к монтажу внутреннего блока

Существуют следующие правила размещения внутреннего блока кондиционера в комнате:

  • расстояние между феном и потолком должно быть не менее 15 см (некоторые модели устанавливают на расстоянии от потолка 20-30 см);
  • расстояние от установленного блока до стены справа или слева – не менее 30 см;
  • препятствие на пути потока воздуха должно находиться не ближе 150 см.

Иногда возникает вопрос: на какой высоте вешать внутренний модуль, если в комнате высокие потолки? В среднем, вешать кондиционер на стену можно на высоте 280 см от пола, как показано на рисунке.

На следующем рисунке приведены примеры различных вариантов установки, наглядно показывающие, как лучше установить кондиционер.

Источники

  • https://aero-control.ru/montazh/konditsionerov/nastennykh/
  • https://otivent.com/kak-ustanovit-i-podkljuchit-kondicioner
  • https://tehnikoved.ru/klimaticheskaya-tehnika/konditsioner/ustanovka-konditsionera-svoimi-rukami.html
  • https://domikelectrica.ru/10-oshibok-pri-ustanovke-i-podklyuchenii-kondicionera/
  • https://sovet-ingenera.com/tech/klimat/ustanovka-konditsionera-svoimi-rukami.html
  • https://kak-sdelano.ru/elektrica/ustanovka-split-sistemyi
  • https://tehnika.expert/klimaticheskaya/kondicioner/ustanovka-svoimi-rukami.html

Запускаем систему

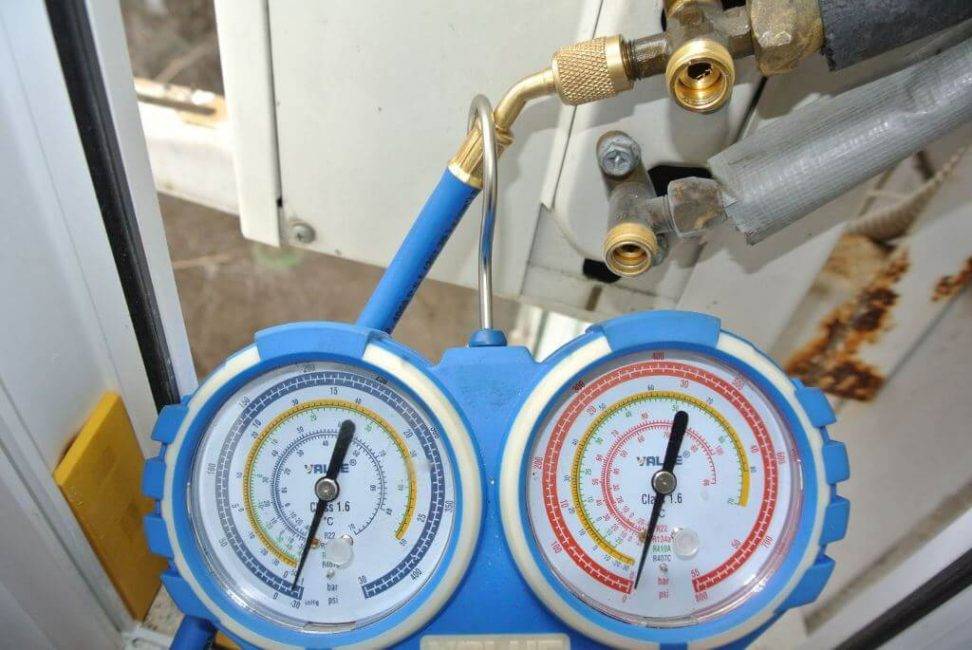

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

Как сделать детский домик своими руками: из дерева и других материалов. Чертежи с размерами | (80 Фото Идей & Видео)

Выбираем место для внутреннего блока

Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.

Варианты расположения внутреннего блока сплит системы

Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.

Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.

Выходы из наружного блока сплитсистемы (вид сзади)

К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.

Блок слева от наружной стены

Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.

Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены

Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.

Установка кондиционера своими руками: если трасса должна проходить в помещении

Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.

На стене справа от наружной

Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).

Пример монтажа внутреннего блока кондиционера на справа от наружной стены

При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

Особенности установки моноблоков

Существует два способа монтажа мобильных кондиционеров: путем вывода трубы воздуховода за пределы помещения через окно либо через стену. Но все же в большинстве случаев используют первый метод, так как он наименее затратный и не требует нарушения целостности стены.

Большинство напольных моноблоков продаются с набором для монтажа, но встречаются и такие модели кондиционеров, в которых такой комплект не предусмотрен. В этом случае для вывода воздуховода за пределы помещения оптимальным решением будет изготовление вставки в оконный проем. Для работы понадобятся следующие материалы и инструменты:

  • нож или ножницы для твердых изделий;
  • оргстекло;
  • скотч малярный;
  • уплотнитель.

В первую очередь, необходимо определиться с тем, куда установить напольный кондиционер. Рекомендуется располагать устройство как можно ближе к окну для минимизации сопротивления наружному потоку воздуха.

Оборудование следует располагать таким образом, чтобы воздуховод имел как можно меньше изгибов. Около прибора не должны находиться предметы и мебель, которые будут затруднять нормальную циркуляцию воздуха (расстояние должно быть не менее, чем полметра).

Установка напольного кондиционера проводится в следующей последовательности:

  1. Вырезать вставку из оргстекла. Для этого делаются точные замеры оконной створки, и измеряется наружный диаметр трубы воздуховода (во многих моделях для оттока воздуха используется гофра). Далее по снятым меркам из оргстекла вырезается прямоугольная вставка, в которой прорезается отверстие для воздуховода. Отверстие делается немного меньше размера поперечного сечения трубы, чтобы она держалась плотно.
  2. Обеспечить герметичность системы. Делать это необходимо, так как вставка из оргстекла будет единственной защитой от дождя и ветра в течение всего периода использования кондиционера. В качестве герметика лучше всего использовать резиновый уплотнитель на самоклеящейся основе.
  3. Установка вставки. Окно следует зафиксировать в открытом положении. Затем вырезанная вставка с помощью малярного скотча по периметру прикрепляется к оконной раме. Вместо скотча можно использовать специальные фиксаторы.
  4. Монтаж устройства. Оборудование устанавливается на выбранное для него место. Воздуховод подключается к кондиционеру и выводится через вырезанное во вставке отверстие на улицу, а дренажный шланг вставляется в воздуховод.

Перед тем, как подключить напольный кондиционер, необходимо, чтобы он простоял в вертикальном положении не менее двух часов!

Определение расстояния между блоками

Часто выбор места размещения оборудования регламентируется минимальным и максимальным расстоянием между ее частями. Эти показатели в основном указываются производителем и зависят от модельного ряда и характеристик сплит системы.

Иногда фирмы не указывают минимальную длину контура между двумя агрегатами, поэтому монтаж может выполнятся произвольно.

Минимальное расстояние между блоками сплит системы фирмы Daikin 1,5-2,5 м, Panasonic – до 3 м. Однако, если блоки расположены в метре друг от друга, длина трассы должна составлять не менее 5 м (ее излишки сворачивают в кольцо и прячут за блоком)

Немного легче разобраться с максимально возможным расстоянием между двумя агрегатами. Стандартный показатель – 5 м. Возможно и увеличение длины трассы, но в этом случае необходимо рассчитывать на дополнительные расходы в связи с необходимостью дозаправки фреоном.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10

Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
