Водяные насосы “Калибр”: обзор модельного ряда и варианты использования

Особенности насосной техники «Калибр»

Среди широкого многообразия электрических приборов, которые сходят с конвейеров этого завода, нельзя не упомянуть насосные аппараты, без которых на сегодняшний день не решается ни одна бытовая и промышленная задача.

Им присущи следующие характеристики:

  • широкий модельный ряд, рассчитанный на весь спектр возможных задач в различном диапазоне цен;
  • функциональность;
  • долговечность, позволяющая реже обращаться в сервисные центры и ремонтные мастерские;
  • заменимость деталей, которая дает возможность продлевать жизнь насосу до бесконечности, используя оригинальные запчасти и комплектующие;
  • цена, привлекательная для клиентов разного уровня жизни.

Модельный ряд и технические характеристики

Насосные станции Калибр хорошо зарекомендовали себя при устройстве систем орошения садово-огородных участков и при монтаже автономного водопровода. Технические характеристики различаются лишь конечными значениями:

  • мощность — от 160 до 2 500 Вт;
  • рабочий напор — 28-70 метров;
  • глубина подъема воды без эжектора — до 8 метров;
  • глубина подъема с эжектором — до 40 метров;
  • производительность — от 1,8 до 4,5 м3/час;
  • объем накопительного бака — 20-100 литров;
  • материал корпуса — сталь, чугун, пластик.

Всего различают четыре разновидности водоподающих установок Калибр. При этом каждая из них имеет свой модельный ряд.

Калибр СВД П

Самые доступные в плане цены станции. Корпус установки выполнен из полимера. Главные особенности оборудования:

  • небольшая масса — около 10 кг;
  • низкий уровень шума (его глушит пластик);
  • устойчивость к коррозии.

Станции Калибр с маркировкой «П» имеют производительность до 3,6 м3/час; напор — до 46 метров; высоту подъема воды — до 8 м. Температура перекачиваемой среды для такой установки до +40 градусов.

Калибр СВД ЭЧК

Это самое мощное насосное оборудование из всех СВД Калибр. Установки оснащены выносным эжектором. Благодаря ему агрегаты способны подавать воду с больших глубин — до 40-60 м. Однако эжектор несколько снижает производительность станций ЭЧК до 1,7-1,75 м3/час, при этом улучшая напор. Средняя стоимость установки по Москве в пределах 6-7 тыс. руб.

Калибр СВД Н

Корпус этих агрегатов выполнен из прочной нержавеющей стали. Металл не позволяет бактериям размножаться на стенках в отличие от пористого чугуна. Стальные станции отличаются такими рабочими параметрами:

  • напор — до 55 м;
  • производительность — до 7,7 м3/час.

Для покупки станции с накопительным баком на 50 и более литров придется делать в магазине индивидуальный заказ. Средняя стоимость станций Калибр СВД Н — около 8 000 руб.

Калибр СВД ЧК

Эта серия станций выполнена в чугунном корпусе и оснащена блоком автоконтроля расхода жидкости. Он отвечает за включение насоса при убывании воды из накопителя. Для установок ЧК характерны такие параметры:

  • производительность — 30-48 л/мин;
  • высота подъема воды — до 8 метров;
  • напор — 20-60 м.

Чаще подобные станции применяют на системах орошения ландшафта или автомойках.

Калибр НБЦ-380

от 1880 руб. до 4870 руб.

Низкая цена и уровень шума

Не перекачал ни литра. При подключении шланга треснул корпус насоса. Вернуть бы производителю……

Комментарий

Мысль вернуть насос производителю и забрать деньги не даёт покоя….

Низкая цена, штуцеры и обратный клапан в комплекте.

Плохо засасывает воду, нужен небольшой подпор. Шумный, визжит при перекачке, на сухую работает тихо. Видимо это недостаток конструкции рабочего колеса. При непрерывной работе более 40 минут нагревается до запаха изоляции, приходится отключать, чтобы остыл.

Комментарий

Разобрал корпус улитки, ничего не делал собрал на место — визг уменьшился, но не надолго.

прост, дешево и сердито..

Комментарий

Трудится третий год на подкачке второй ступени скважины..В моем варианте пролив не требуется. Установлен в подвале этот экземпляр не шумит с самого новья. Скважина используется круглогодично для жизнеобеспечения семьи из 3 человек. Нареканий НЕТ. Разница давлений входвыход 2 очка, на выходе 4,5 атм. Имеется такой же второй на закачку системы отопления, работает гораздо шумнее с самого новья (кстати он моложе). Использую редко 1 раз в год, подкачиваю воду, после года лежания в сарае клинит помпа…лечится очень просто без всяких разборок…берем вороток и молоток (100грамм)…бьем ЛЕГОНЬКО 1 раз с торца со стороны эл мотора и вуаля все ок….

относительно компактный, не очень тяжелый, производительный

визжит, заявленное давление не набирает, в комплекте нет шнура питания и вилки

Комментарий

пробовал его поставить в насосную станцию вместо малыша вибрационного, так малыш в несколько раз лучше. ощущение от покупки, как подобрал какую-то выброшенную вещь с помойки. вернул в магазин в тот же день. для повышения давления не годится.

давление больше 2 не поднимает

Комментарий

Установил в поливочный водопровод, в систему с гидробаком и реле, вместо вибрационного. Думал будет ТИХО. (Использую для колодца в зимнем водопроводе итальянскую насосную станцию — тишина). В паспорте написано, что бесшумный двигатель… — Насос визжит, как резаный. Визг идет из помпы. Пока набираешь воду, удаляешь воздух — работает тихо, как подхватил — визг. Работает неделю, визг не исчез. — отвратительное качество штуцеров в комплекте. Однозначная замена… — Комплектный обратный клапан разорвало пополам по резьбе, половинка утонула. Хотя давление отключения в системе — 1,8 кг. — Крышка клеммной коробки — крашеный пластик без уплотнения, может попасть вода, пришлось сделать домик. — похоже, изготовитель — китай. СДОХ ЧЕРЕЗ 3 МЕСЯЦА. ПЕРЕСТАЛ НАКАЧИВАТЬ ВЫШЕ КИЛОГРАММА.

Комментарий

Использовался для полива газона и системах полива теплиц. Отработал сезон. В начале второго сезона отказался запускаться… Разобрал — оказалось приржавела крыльчатка, почистил — заработал снова.

Насос «Калибр» в водоснабжении дома

В отсутствие центральной системы водоснабжения, на приусадебных участках используются артезианские скважины, а также скважины неглубокого заглубления и колодцы. Шахтные колодцы могут быть мелкие – от 3-4 метров и заглубленные – от 10 до 15 метров. Глубина закладки обычной скважины составляет 20-40 метров, артезианской – более 40 метров, в зависимости от залегания водоносного горизонта.

Для подъема воды с глубины данных альтернативных источников устанавливается погружной скважинный насос «Калибр».

Виды альтернативных источников воды на приусадебном участке

В скважинном насосном оборудовании применяются два принципа работы — вибрационный и центробежный. Насосы центробежные более мощные и производительные, поэтому используется для постоянного водоснабжения дома, вибрационные — для полива и мелких хозяйственных нужд.

Подъем воды с глубины до 25 м — «Калибр» НБЦ

Насосы данного типа используются для подачи воды из колодцев, водоемов, скважин в систему водоснабжения дома. Корпус насоса выполняется из пластика, нержавеющей стали или чугуна, что отображается в маркировке насоса в виде букв П, Н или Ч. Поверхностный насос «Калибр» может быть укомплектован погружным эжектором — дополнительным элементом для забора воды, позволяющим увеличить высоту всасывания. Стоимость насосов этого типа варьируется от 1000 до 3500 руб.

Технические характеристики насосов «Калибр» НБЦ:

  • Производительность 30 — 80 л/мин
  • Потребляемая мощность до 900 Вт
  • Максимальная высота всасывания от 7 до 9 м
  • Максимальная высота подъема от 30 до 60 м

Погружные скважинные модели «Калибр» НПЦС

Технические характеристики насосов «Калибр» НПЦС:

    • Производительность от 1.2 до 1.5 м3/час
    • Потребляемая мощность от 370 Вт до 1.1 кВт
    • Максимальная высота подъема от 50 до 100м
    • Максимальная глубина погружения 5 м

Максимальный размер всасываемых частиц 1 мм

Погружные скважинные насосы «Калибр» имеют форму цилиндра небольшого диаметра и могут быть установлены в любую скважину

Использование насоса «Калибр» для полива — модели НВТ

Насос вибрационный «Калибр» может применяться в системах полива, орошения, ирригации для подъема воды из колодцев и скважин, иногда — для автоматического водоснабжения. Основные недостатки таких насосов: шум в работе, ограничение в по глубине забора воды и низкий КПД. Вибрационные насосы могут использовать верхний или нижний способ набора воды.

При верхнем заборе насос меньше перегревается, так как весь его корпус погружен в воду. Насосы данного типа снабжены встроенной термозащитой, которая отключает агрегат в случае перегрева или отсутствия воды.

В маркировке данного насоса фигурирует его мощность и длина шнура питания. Цена вибрационных погружных насосов находится в пределах 800-2500 руб.

Вибрационные насосы этого производителя экономичны в эксплуатации и отлично подойдут для полива приусадебного участка

Технические характеристики насосов «Калибр» НВТ:

  • Диаметр насоса от 78 до 98 мм
  • Производительность от 7.5 до 40 л/мин
  • Максимальная высота подъема от 40 до 70 м
  • Длина шнура питания от 10 до 25 м
  • Потребляемая мощность от 200 Вт до 700 Вт

Дренажные работы с насосом «Калибр» НПЦ

Весенние паводки, продолжительные дожди, аварийная ситуация – все эти факторы могут привести к затоплению подвала дома и скоплению воды на приусадебном участке. В этом случае не обойтись без дренажного насоса. Дренажный насос «Калибр» с маркировкой НПЦ используется для откачки загрязненной воды из подвалов, погребов, канав, скважин, искусственных водоемов, бассейнов. Некоторые модификации насоса снабжены поплавком с выключателем, который срабатывает в случае понижения уровня воды. Эта функция защищает насос от перегрева и выхода из строя.

Дренажные погружные насосы «Калибр» незаменимы для откачки загрязненной воды с включениями различной фракции

Технические характеристики дренажных моделей:

  • Производительность от 8 до 18 м3/час
  • Потребляемая мощность от 0.25 до 1.35 кВт
  • Максимальная высота подъема от 7 до 12 м
  • Максимальный размер всасываемых частиц от 5 мм до 35 мм

Существуют модификации насосов «Калибр» для дренажа канализационных стоков, которые могут перекачивать жидкости без ограничения максимального диаметра всасываемых частиц. Маркировка дренажного насоса отображает его мощность, диаметр всасываемых частиц и материал, из которого изготовлен корпус. Стоимость насосов «Калибр» данного вида колеблется от 900 от 7000 рублей.

Описание

При отсутствии центральной системы водоснабжения используются артезианские скважины, колодцы и другие заглубления. Шахты могут быть мелкими и заглубленными (до 15 м). Закладка скважины составляет предел от 20 до 40 м, а что касается артезианской скважины, то ее глубина может превышать 40 м, что зависит от залегания подземных вод. А для подъема воды с глубины используется оборудование «Калибр», насос будет способен справиться с откачиванием воды, при этом он станет использовать один из принципов работы, каждый из которых ложится в основу центробежного или вибрационного оборудования.

На что обратить внимание при выборе скважинного насоса

Размышляя над тем, какой насос лучше для скважины, обратите внимание на следующие критерии:

Производительность. Насос для скважины должен покрывать минимум 50 % общего потребления воды в системе водоснабжения (умывальники, душевая кабина, мойка и т.д.) и при этом не превышать дебита скважины (чтоб не высасывал воду из скважины быстрее, чем она туда набирается). Дебит скважины можно посмотреть в паспорте установки скважины. Из таблицы ниже видно, сколько в среднем потребляет воды каждая точка водоразбора. Предположим у вас в доме есть умывальник, душевая кабина, туалет и стиральная машина. Тогда ваш насос должен производить минимум (600+720+720+420)/2 = 1230 л/ч. Таким образом можно точно рассчитать погружной насос для скважины. Какой лучше будет для вас, будет зависеть от ваших условий.

ПотребительРасход л/минРасход м³/час
Умывальник с раковиной100,6
Умывальная раковина100,6
Ванна/гидромассаж181,08
Душ120,72
Туалет70,42
Биде60,36
Стиральная машина120,72
Кухонная мойка120,72
Посудомоечная машина80,48
Водоразборный кран 1/2″201,2
Водоразборный кран 3/4″251,5

Максимальный напор. Это высота, на которую насос может поднять воду. Однако максимальный напор определяет не только высоту, на которую агрегат способен «закинуть» воду, но и давление, которое будет на выходе в конкретном пункте водоразбора. Так давление для обычной мойки нужно меньше, чем, например, для душевой кабинки. Поэтому стоит брать с запасом в 10 — 15 %. Например, если у вас насос будет погружен на 20 м в скважину, а поднимать воду нужно будет на второй этаж на 6 м вверх, тогда стоит брать насос с максимальным напором не меньше (20 + 6) + (20 +6) * 0,15 = 29,9 м. Ближайшим будет устройство с напором в 30 м.

Максимальная глубина погружения. Здесь имеется ввиду глубина погружения под воду, а не вообще в скважину. Предположим у вас скважина общей глубиной 50 м, но от поверхности до зеркала воды 20 м. Значит у нас 30 м водного пространства, и если вы хотите опустить агрегат почти до самого дна, тогда его максимальная глубина погружения должна быть не меньше 30 м.

Длина шнура питания. Шнур питания должен быть длиной не меньше общей глубины скважины (если опускать будете к самому дну) плюс расстояние до розетки. На первый взгляд это может показаться мелочью, но практика показала, что многие покупатели ошибаются с длиной шнура и затем начинают добавлять кучу переносок.

Защита от перегрева. У всех погружных насосов хорошо организована система охлаждения, так как устройство помещено в воду. Однако в условиях экстремальной работы двигатель все же может перегреваться. Если планируете нагружать агрегат по полной, тогда лучше купить модель с термореле, которое отключит конструкцию при перегреве двигателя.

Защита от сухого хода. Эта функция отключит устройство, если уровень воды в скважине упадет до критического уровня, чтобы оно не работало вхолостую. Очень полезная функция, особенно в периоды сезонного падения уровня воды.

Напряжение. Большинство бытовых насосов работает от обычных однофазных сетей, напряжением 220 В. Однако есть устройства, которые запитываются исключительно от 380 В. В большинстве своем это профессиональные агрегаты, поэтому в быту применять их нецелесообразно

Однако обращайте на этот показатель внимание, чтобы нечаянно не купить трехфазную модель. Количество ступеней всасывания

Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

Количество ступеней всасывания. Одноступенчатые аппараты имеют одно колесо вращения внутри корпуса

По мощности и производительности они значительно проигрывают многоступенчатым агрегатам, однако и стоят гораздо дешевле. Если у вас большая глубина скважины или необходимо использовать воду для орошения полей, тогда вам подойдут многоступенчатые скважинные насосы. Какой марки выбрать устройство? Если хотите сэкономить, то берите отечественные агрегаты.

Вышеприведенные критерии помогают понять, как подобрать насос для скважины. Теперь посмотрим на рейтинг лучших моделей 2019 — 2020 года.

Обзор насосов «Калибр»

Обзор скважинных погружных насосов Калибр

Насосы Калибр НПТЦ заполняют нишу недорогих скважинных насосов с небольшими производительностью и мощностью. Компания “Калибр”, появившаяся на Российском рынке в 2001 году, признает, что ее продукция лишена наворотов и изысков, основной упор делается не на дизайн и передовые тенденции, а на давно проверенные и популярные изделия, имеющие спрос среди населения. Производственная линия расположена в Китае.

Линейка погружных скважинных центробежных насосов, представленных компанией, состоит из 5 моделей — начиная с 370 ваттного 1,2-кубового насоса, поднимающего воду на 50 метров, и заканчивая полуторакубовым 1100 ваттным, создающим напор в хороших 100 метров. Немного отдельно по характеристикам стоит насос НПЦС-3,6/48 ПРК с производительностью 3,6 куба и напором 48 метров.

Маркировка насосов предельно проста: НПЦС – это аббревиатура от “ Насос Погружной Центробежный Скважинный ”, далее идут цифры – производительность в кубических метрах в час, напор в метрах и через дефис – мощность двигателя в ваттах. ПРК – это насос с плавающими рабочими колесами.

Характеристики погружных насосов НПЦС

На скважинные насосы Калибр устанавливаются однофазные асинхронные двигатели на 220 вольт с пусковой обмоткой, подключенной через конденсатор. Корпус выполнен из нержавейки, подключение производится через встроенный трехжильный влагозащищенный кабель.

Основные характеристики насосов:

Характеристики винтовых насосов Калибр.

Полуторакубовые насосы Калибр позиционируются как центробежные, хоть ими и не являются – на официальном чертеже сборки явно виден винтовой (червячный) ротор, который и является рабочей частью насоса. Судя по данным из руководства по эксплуатации, влагозащита двигателя выполнена на удивление плохо – насос переносит максимальное погружение не более 5 метров. Это как “очень хорошие копии часов”, выполненные в Китае – на них написано “20 meter” и нарисован дельфин, а набирают воду от простого обливания. По этой же причине не рекомендуется длительное нахождение насоса в воде в нерабочем состоянии – не более недели. Охлаждение двигателя “воздушное” – обычное для погружных насосов нахождение ротора в масляной ванне отсутствует. Возможно, именно поэтому насосы не выдерживают долговременной работы и приобретают цвет побежалости от перегрева.

Смущает фраза “При покупке насоса … требуйте проверки его работоспособности пробным запуском”. Чуть ниже в руководстве, пункт 6.9 : “Запуск насоса возможен только при полном погружении его в воду по истечении не менее двух часов”. В связи с тем, что в каждом Российском магазине установлены емкости с водой для выдерживания в них насосов, сразу хочется рассказать, как чукча тестирует спички: он чиркает их по очереди о коробочку, и если спичка загорается, он с довольным видом произносит: “рабочая” и складывает в кучку с остальными исправными спичками.

Как думаете, сколько кубометров воды выдаст насос 1,5/50-550 с обозначенными характеристиками 1,5 куб.м/час, напор 50 метров на скважине с динамическим уровнем 50 метров? Полтора? Не угадали. Не выдаст вообще нисколько, потому что даны не номинальные, а максимальные характеристики. Эти самые 1,5 куба насос выдает только при 10 метрах подъема, см. таблицу:

Расходно-напорные характеристики НПЦС 1,2-1,5:

Что такое погружной колодезный насос, его достоинства и область применения

В отличие от скважин, колодцы имеют невысокую глубину залегания до 15 метров, если при их устройстве используют бетонные кольца, а также глубиной до 25 метров и более в конструкциях пластиковых колодцев со стенками из высокопрочных гофрированных полиэтиленовых труб (Корсис).

Для водозабора из колодцев при расстоянии водного зеркала от поверхности менее 9 метров широко применяют поверхностные водопроводные насосы или насосные станции центробежного принципа действия с автоматикой, отличающиеся бюджетной стоимостью и простотой эксплуатации. Если статический уровень источника водоснабжения больше 9 метров, или он опускается при водозаборе на большую глубину (динамический уровень), приходится использовать в колодце погружной электронасос.

Основной параметр погружных видов – высокие напорные характеристики, позволяющие подавать воду на большие расстояния при удаленном расположении источника от дома.

Специально предназначенные для водозабора из колодцев центробежные электронасосы оснащены поплавковыми выключателями, предотвращающими их работу при понижении водного уровня в источнике до определенных границ.

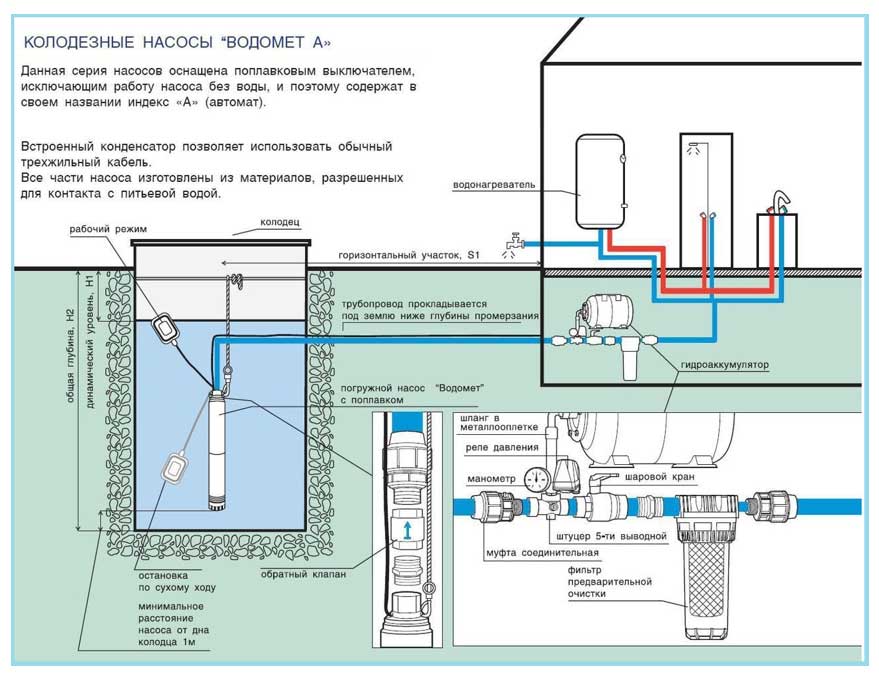

Рис.2 Схема домашнего водоснабжения с водозабором из колодца электронасосом Джилекс

Погружной колодезный насос для систем индивидуального водоснабжения при бытовом использовании может выполнять следующие функции:

  • Производить водозабор для снабжения частного дома с глубин более 9 метров, обеспечивая объем подачи в широких пределах.
  • Подавать воду на поверхность для полива, с его помощью можно наполнять бочки, цистерны и различные емкости водой, которой после прогрева на воздухе поливают огород. Если на участке организован капельный полив, с помощью погружного электронасоса можно наполнять цистерну большого объема и отключать его поплавковым выключателем, установленным на стенках емкости, при заполнении.
  • Погружной колодезной помпой можно наполнять бассейны, искусственные водоемы, пруды или откачивать из них воду.
  • В критических ситуациях при затоплении во время весеннего паводка подземных подвалов, гаражей, погребов и других помещений, электронасосом можно откачать воду, если она не сильно загрязнена, или установить на его всасывающий патрубок самодельный фильтр, препятствующий попаданию частиц грязи в рабочий механизм.
  • Погружным электронасосом можно сразу залить теплоноситель в систему отопления непосредственно из колодца или бочки, с необходимым для ее работы давлением около 1,5 бара, или наполнить с его помощью расширительный бак, расположенный на чердаке дома.
  • Некоторые виды погружных насосов (вибрационные, винтовые) эффективно используют для борьбы с заиливанием источников водоснабжения – для этого агрегат отпускают в колодец на небольшое расстояние от дна и с его помощью выкачивают замутненную жидкость.

Колодцы собирают воду из неглубоких водяных пластов (верховодка), и рассчитаны на применение механических средств подачи с помощью ворота и ведра. Если на участке планируют производить водозабор воды для постоянного снабжения жилого дома с помощью электронасоса, намного проще и дешевле пробурить неглубокую абиссинскую скважину (многие производят бурение своими руками) и использовать ее в качестве водного источника. Использование колодца оправдано лишь в том случае, если на участке полностью отсутствует или часто пропадает электроэнергия.

Рис. 3 Колодезный электронасос для водоснабжения дома в источнике

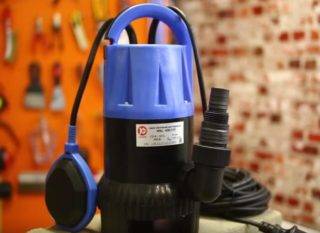

НПЦ – дренажное оборудование

НПЦ – серия дренажных устройств, работающих по центробежному принципу. Насосы бренда справляются даже с сильно загрязнённой водой (взвесями). Устройство можно разместить в жидкость либо держать его на поверхности.

Для перекачки загрязненной воды необходимы более мощные аппараты, и компания «Калибр» предлагает самую большую серию – дренажную, состоящую из 15 моделей: 7 из них заключены в пластиковый корпус, 4 – в стальной, еще 4 – в чугунный.

Последняя группа – это фекальные насосы, способные перемещать очень загрязненную жидкость с крупными (до 15 мм) посторонними включениями – кусками глины, мусором, песком.

https://youtube.com/watch?v=cOeWP1WHXVc

Удобные в обслуживании, компактные аппараты легко переносить с места на место и использовать по своему усмотрению для следующих нужд:

  • оснащение системы водоснабжения дома;
  • снижение уровня грунтовых вод;
  • водозабор из естественных водоемов – рек и озер;
  • обслуживание декоративных прудов и бассейнов;
  • применение в оросительных и поливочных системах;
  • осушение подвалов, резервуаров;
  • устранение последствий аварий, потопов.

Пластиковые насосы легче, удобнее для транспортировки, зато аналоги из нержавеющей стали отличаются большей производительностью.

Металлические агрегаты легко справляются с перекачкой горячей воды и очисткой канализационной системы. Но есть и ограничения: НПЦ нельзя применять для перемещения горючего, морской воды и жидкости с включениями коррозии.

Устройство и технические характеристики

Насосная камера агрегата способна пропускать через себя крупные частицы грязи размером до 3,5 сантиметра. Одинаково успешно таким насосом откачивают как дренажную воду из затопленных подвалов, так и содержимое фекальных стоков и канализационных ям.

По своему устройству погружной дренажный насос напоминает центробежный – вода перемещается под действием рабочего колеса. Однако для работы его необходимо полностью опустить в воду, причем уровень жидкости контролирует специальное приспособление – поплавок.

В качестве примера – обзор модели Калибр НПЦ-400:

  • Необходимо полностью опустить в воду, причем уровень жидкости контролирует специальное приспособление – поплавок.
  • Нижняя часть корпуса устроена таким образом, что позволяет забирать загрязненную воду (с частицами до 35 мм), вес насоса — 4,5 кг.
  • Назначение насоса Калибр НПЦ-400: погружной центробежный насос Калибр НПЦ-400 предназначен для перекачки чистой или слегка загрязненной воды, температура которой не превышает +40°
  • Мощность и производительность погружного насоса: мощность — 400 Вт, производительность — 150 л/мин. (около 9 кубометров в час), глубина погружения — 8 м, напор — 6 м.
  • Автоматический поплавковый выключатель с фиксацией: корпус насоса выполнен из прочного герметичного пластика, а автоматический «поплавок» имеет специальное место для крепления — так аппарат удобнее хранить и переносить.
  • Конструкционные особенности и вес: корпус насоса выполнен из прочного герметичного пластика, а автоматический «поплавок» имеет специальное место для крепления — так аппарат удобнее хранить и переносить.

Плюсы и минусы агрегатов этого типа

Достоинства:

  • доступная цена;
  • надёжность;
  • простота в эксплуатации и обслуживании;
  • высокая производительность.

Недостатки:

  • невозможно использовать на большой глубине;
  • шумность работы;
  • высокое энергопотребление.

Принцип работы и устройство дренажных насосов Калибр

Насосы Калибр работают по принципу центробежной силы

Принцип работы дренажного насоса Калибр, характеризующегося высоким КПД, основан на действии центробежной силы. Вращающаяся крыльчатка на рабочем колесе создает разряжение воздуха. Вода втягивается в рабочую камеру через входное отверстие насосного узла, а затем лопастями выталкивается дальше через нагнетательный патрубок.

Насосы Калибр НПЦ выпускаются в легких и прочных корпусах, выполненных из пластика или нержавеющего металла. В устройство входят:

  • насосный узел;
  • электрический двигатель;
  • электрокабель длиной 10 м;
  • поплавковый выключатель.

Обзор модельного ряда бензиновых цепных пил Калибр

Бензопила Калибр БП-1500/16У

Эта модель идеальна для выполнения мелких работ. Она очень удобна в плане эксплуатации, поскольку имеет минимальный уровень вибрации и расхода топлива.


Бензопила Калибр БП-1500/16У

Технические характеристики

Длина шины, см40 Мощность (л.с.)2.04
Объем двигателя, куб.см45 Длина шины, дюйм16
Мощность (кВт)1.5 Класс пилыбытовая
Ширина паза, мм1.3 Шаг цепи, дюйм3/8 (0.375)
Количество звеньев57 Емкость топливного бака, л0.55
Объем масляного бака, л0.26 Уровень шума, дБ(А)110
Габариты, мм510х260х270 Вес, кг6.1
Легкий запускнет Обороты холостого хода, об/мин2900

Бензопила Калибр БП-1800/16У

Эта модель отлично подойдет для тех, кто планирует часто проводить работы по распилке дров и заготовке их на зимний период. Ее двигатель с мощностью в 2,45 л.с. и шиной в 16 дюймов смогут обеспечить длительную непрерывную работу.


Бензопила Калибр БП-1800/16У

Технические характеристики

Длина шины, см40 Мощность (л.с.)2.45
Объем двигателя, куб.см45 Длина шины, дюйм16
Мощность (кВт)1.8 Класс пилыполупрофессиональная
Ширина паза, мм1.3 Шаг цепи, дюйм3/8 (0.375)
Количество звеньев56 Емкость топливного бака, л0.55
Объем масляного бака, л0.26 Уровень шума, дБ(А)110
Габариты, мм510х260х270 Вес, кг6.1
Легкий запускнет Обороты холостого хода, об/мин2900

Бензопила Калибр БП-2200/18у

Эта модель идеальна для регулярного проведения работ в частном порядке. Она может без проблем справиться с распиливанием бревен, заготовкой дров и выполнением мелких строительных работ.


Бензопила Калибр БП-2200/18у

Технические характеристики

Длина шины, см45 Мощность (л.с.)2.85
Объем двигателя, куб.см51.2 Длина шины, дюйм18
Мощность (кВт)2.2 Класс пилыбытовая
Ширина паза, мм1.3 Шаг цепи, дюйм3/8 (0.375)
Количество звеньев64 Емкость топливного бака, л0.67
Объем масляного бака, л0.35 Уровень шума, дБ(А)112
Свеча зажиганияCHAMPION RCJ6Y Вес, кг6.7
Работа одной рукойнет Легкий запускнет

Бензопила Калибр БП-2300/18

Это модель появилась относительно недавно. Она имеет увеличенный моторесурс работы, улучшенную систему охлаждения двигателя, рычаг тормоза с двух сторон (слева и справа), праймер для подкачки топлива, удобную прорезиненная рукоять.


Бензопила Калибр БП-2300/18

Технические характеристики

Сфера применения погружных насосов Калибр

В загородных строениях в качестве источника воды выступают артезианские скважины, природные водоёмы или колодцы. Водоносный слой может располагаться на глубине свыше 40 м. Насосам Калибр под силу закачать воду с такого уровня. Они могут быть центробежными и вибрационными. Модели первой группы имеют большую производительность и мощность, поэтому обеспечат водой в объёмах, более чем достаточных для решения хозяйственно-бытовых запросов и полива.

По назначению насосы Калибр можно разделить на несколько групп:

  • колодезные;
  • скважинные;
  • дренажные;
  • насосные станции.

В линейку Калибр НБВ (бытовые вибрационные) входит 7 моделей, они используются для подъёма жидкости на небольшую высоту для полива и других хозяйственных нужд. Насосы этой серии лёгкие (2,3-5,5 кг), не занимают много места и имеют небольшую стоимость, поэтому легче купить новое устройство, чем отремонтировать пришедший в негодность прибор. Хранят их в сухих помещениях при положительных температурах воздуха.

Калибр НБВ потребляют мощность 210-300 Вт, их производительность 7-12 л/мин., высота подъёма 40-70 м. Удобный шнур позволяет подключиться к источнику электроснабжения на расстоянии 10-40 м. Комплектация включает хомут и трос из капрона. Шланг для подачи воды не входит в стоимость устройства и приобретается отдельно. При работе насос должен располагаться на расстоянии 50 см от дна.

Линейка Калибр НБЦ (центробежные) также включает 7 модификаций, они рассчитаны для подъёма воды на высоту 25 м из скважин и колодцев. Корпус может быть выполнен из следующих материалов, что находит отражение в маркировке:

  • нержавеющая сталь (Н);
  • чугун (Ч);
  • пластик (П).

Чтобы увеличить высоту всасывания от 30 до 60 м, центробежные насосы Калибр комплектуются эжектором для забора воды. Стоимость популярных моделей варьируется в пределах 1000-3500 рублей. Они имеют высокую производительность 29-55 л/минуту. Эжектор увеличивает подачу жидкости до 80 л/мин. Мощность устройств составляет 380-900 Вт. Установка насоса не выше 6 м над уровнем воды, так как максимально возможная высота всасывания составляет 7-9 м. Через отверстие в корпусе всасывающая магистраль заполняется жидкостью.

Калибр НПЦ (погружные) – универсальные устройства, которые могут перекачивать как чистую, так и грязную воду. Серия дренажных насосов включает 15 моделей. К ним относятся фекальные насосы, которые служат для перекачивания сильно загрязнённой воды с частицами до 1,5 см. Они имеют корпус из чугуна.

Насосы этой серии по желанию потребителей применяются для следующих видов работ:

  • забор чистой воды из питьевых источников;
  • перекачивание грунтовых вод с целью предотвращения заболачивания участка;
  • обслуживание прудов, искусственных водоёмов, бассейнов;
  • полив сада и огорода;
  • орошение зелёных насаждений;
  • откачивание воды из затопленных помещений и резервуаров.

Сфера их применения – системы холодного и горячего водоснабжения и водоотведения, очистка канализации.

Конструкция

Как внешнее, так и внутреннее исполнение пилы характерно для всего модельного ряда Калибр. Все они обладают благодаря этому высокой степенью унификации, что также удешевляет производство. Конструкция разных пил одного модельного ряда состоит в небольшом отличии в объёме цилиндра, а соответственно и общего размера.

Sources:

https://fermerinform.ru/benzopila-kalibr-bp-1800-16u-obzor/ https://tym-tractor.ru/populyarnye-stati/benzopila-kalibr-bp-1800-16u-obzor-tehnicheskih-harakteristik-instruktsiya-po-ekspluatatsii-osobennosti-obsluzhivaniya.html https://proogorod.com/selhoztekhnika/sadovaia-tekhnika/benzopily/benzopila-kalibr-1800 https://specmahina.ru/benzopila/kalibr.html https://obenzopilah.ru/kat/kalibr/kalibr-bp-1800-16u-byudzhetnyj-universal-dlya-dachi.html

Преимущества и недостатки

Данный инструмент имеет следующие преимущества:

  • Мощный бензиновый мотор.
  • Хорошая система охлаждения, которая обеспечивает продолжительный эксплуатационный период инструмента.
  • Простой и быстрый запуск благодаря электронному зажиганию.
  • Наличие тормоза цепи, который обеспечивает моментальную остановку рабочего органа в случае возникновения аварийной ситуации.
  • Точность работы.
  • Смазка цепи в автоматическом режиме.
  • Масляный насос можно регулировать.
  • Наличие устройства виброгашения рукояток.
  • Идеально сбалансированный корпус.

Недостатки:

  • Большой расход топлива.
  • Бензобак подтекает.
  • Частые поломки карбюратора.

НБЦ – поверхностные агрегаты

НБЦ – серия включает поверхностные агрегаты самовсасывающего типа достаточно мощные и способные поднимать воду с глубины в двадцать пять метров. В маркировку серии добавляются буквы, обозначающие материал, из которого изготовлен корпус:

  • Ч – применялся чугун;
  • Н – использована сталь;
  • П – корпус выполнен из пластика.

Насосы бытовые центробежные (НБЦ) представлены на рынке 7 моделями. Две модели обладают наименьшей мощностью – 380 Вт, наиболее мощный насос – 900 Вт. Производительность – от 28 л/мин до 55 л/мин, но одна модель (НБЦ-0,75Э) оснащена эжектором, поэтому имеет увеличенную производительность – 80 л/мин.

Высота подъема поверхностных насосов, как известно, не превышает 9 м, однако агрегат с эжектором и здесь превосходит своих собратьев, поднимая жидкость на 25 м.

Кроме того, он отличается тем, что оснащен манометром и обратным клапаном.

Устройство и технические характеристики

Агрегат имеет две рабочие камеры – моторную и насосную. Всасывание воды происходит за счёт крутящего момента и создания рабочим диском зоны разрежения внутри «улитки» насосного отсека. Работает механизм по центробежному принципу. Для нормального функционирования водопровода требуется установка обратного клапана.

Основные характеристики:

  • мощность – от 370 до 1 кВт (в зависимости от модели);
  • максимальный напор – от 23 до 60 метров (в зависимости от наличия эжектора);
  • производительность – от 1,8 до 4,8 кубометров в час.

Рассмотрим техническую базу насоса НБЦ-380 более пристально.

Устройство центробежного агрегата простое: в прочный корпус помещен шток с рабочим колесом, который лопастями разгоняет поступающую внутрь корпуса жидкость, центробежной силой проталкивая ее к выходу. Колес может быть несколько – такие аппараты называются многоступенчатыми.

Поверхностные насосы устанавливают или около скважины (в кессоне), или в подвале жилого дома. Глубина забора воды невелика (максимально 8-9 м), однако ее можно увеличить, подсоединив эжектор. НБЦ способны обеспечить чистой водой семью из 2-3 человек.

Плюсы и минусы агрегатов этого типа

Достоинства:

  • бесшумная работа;
  • надёжность;
  • простота в обслуживании;
  • доступная цена;
  • экономное энергопотребление.

Недостатки:

  • перед запуском агрегата требуется заливка воды в «улитку» насосной камеры;
  • используется только с чистой водой.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
