Ремень для стиральной машины: советы по выбору + инструктаж по замене

Причины возникновения проблем с ремнем

Износ

Характерен для компактных моделей стиральных машин, в которых детали расположены предельно близко друг к другу. В момент работы агрегата они могут тереться друг о друга, изнашиваясь тем самым гораздо быстрее, чем должны.

Треснувший шкив барабана

Причин образования трещины может быть много, начиная с перегрузки машинки и заканчивая неправильным натяжением ремня. Так или иначе, возникновение данной поломки требует замены шкива.

Износ подшипников

Высокая степень износа способна привести к сильным колебаниям узла отжима и привода агрегата. Это ведет к растягиванию ремешка. Со временем, он может соскользнуть или порваться.

Неправильное использование стиральной машины

При помещении в барабан большого объема белья может наблюдаться мощная вибрация машинки. Ремень от такой вибрации способен запросто слететь. Или если машинка долго не используется, ее ремешок может рассохнуться и истончиться.

В агрегатах с боковой загрузкой часто можно наблюдать такую неисправность как усталостная деформация деталей, изготовленных из пластмассы. Это, в свою очередь приводит к смещениям элементов машинки и соскальзыванию ремня. При возникновении подобного вида поломки, рекомендуется не тратить деньги на бесполезный ремонт, а приобрести новую стиральную машинку.

Бытовая техника Стиральная машина

Как определить, что пора менять ремень в стиральной машине?

Первая причина: ваша машинка перестала крутить барабан, хотя слышно, что двигатель работает. Проблема , скорее всего в том, что ремень порвался или слетел.

Вторая причина – при небольшой загрузке барабан дёргается на месте и двигатель не может его провернуть. Причина: ремень стал тонким, потерял свою жесткость и растянулся.

Третья причина – барабан вращается при малой загрузке и не вращается при полной загрузке. Причина так же в ремне.

Четвёртая причина – при вращении барабана, возникают посторонние звуки, как будто внутри, что-то шоркает или задевает. Причина в том, что ремень расслоился, и фрагменты его бьют по стенкам корпуса и деталям стиральной машины. Эта ситуация является самой неприятной и может привести к серьезным последствиям. Фрагменты ремня могут зацепить провода и порвать их, а так же намотаться на двигатель и стать причиной его выхода из строя.

Вот это основные причины, при которых замена ремня жизненно необходима!

Сколько могут прослужить электрощетки

Для изготовления щеток для двигателя стиральных машин выбирают только прочный и надежный материал. Готовое изделие должно обладать высоким показателем износостойкости. При этом угольные электрощетки относятся к расходникам. Данные детали часто меняют. Из-за чего же это происходит?

Как утверждают производители, угольные электрощетки способны без замены прослужить около пяти лет. Если же стиральная машина используется в редких случаях, то этот срок увеличивает практически вдвое. Детали исправно служат несколько лет. После этого они перегорают. Для дальнейшей работы стиральной машины требуется их замена. Стоит отметить, что электрощетки защищают от перегорания остальные детали стиральной машины.

Причины и признаки неисправности

Как определить, что возникли неполадки с элементом привода в СМА:

  1. Система самодиагностики стиралки высветила на дисплее код ошибки.
  2. При стирке барабан не вращается, однако рукой прокручивается.
  3. При работе барабан вращается очень медленно, слышатся посторонние скребущие звуки.

Точно определить причину неполадки можно, сняв стенку стиралки и осмотрев все детали.

Почему слетает ремень? Вот самые распространенные причины неполадки:

Проблемы со шкивом барабана. Неправильная загрузка белья, перегруз и дисбаланс могут привести к неисправности и поломке шкива. В результате ремень соскакивает, спадает, что приводит к остановке работы СМ.

  • Износ. У каждого ремня есть свой срок службы. Но мало какие изделия работают до окончания этого срока. Вероятной причиной износа становится конструкция стиралок. Узкие машины имеют тесное расположение деталей, что приводит к быстрому изнашиванию.
  • Неправильно заложенное белье. При чрезмерной загрузке появляется дисбаланс барабана – все белье смещается на одну сторону. При отжиме на высоких оборотах барабан может резко удариться о бак, из-за чего соскакивает приводной элемент.
  • Проблемы с подшипниками, которые нужны для равномерного вращения барабана. Если подшипники вовремя не заменили, это приводит к сильной вибрации шкива. Следовательно, ремень может не только слететь, но и порваться.

Слишком редкое пользование СМА становится причиной разрыва ремня. Как это происходит? При редком пользовании, участки приводного элемента ссыхаются. При последующем запуске они перетираются, что приводит к растяжению и обрыву.

Определение признаков поломки

Если ремень привода пришел в негодность, вскоре владелец техники это сможет заметить. Однако определить, что проблема именно в узле передачи достаточно сложно, т. к. приводная фурнитура расположена в корпусе техники. Тем не менее узнать истинную причину можно по характерным признакам.

Благодаря технологическим разработкам, большинство стиральных машин оснащены цифровым дисплеем. С помощью системы самодиагностики пользователь может увидеть код поломки и расшифровать его с помощью прилагающейся инструкции

В большинстве случаев техника самостоятельно определяет характер поломки и посредством дисплея или подсвечивания соответствующих кнопок оповещает пользователя. В зависимости от производителя и модификации прибора в инструкции будет указана расшифровка кода ошибки.

Если по каким-либо причинам агрегат не выдает поломку, слетевшая, порвавшаяся или растянувшаяся деталь следующим образом сказывается на работе стирального агрегата:

  1. После выбора режима стирки программа запускается, идет отсчет времени, двигатель функционирует, однако загрузочный бак не производит оборотных движений.
  2. Одинаковые интервалы времени между слышимым гудением мотора и его полной остановкой.
  3. Производится запуск выбранного режима стирки, двигатель беспрерывно работает, затем происходит полное бездействие системы без возможности досрочного завершения процесса посредством нажатия клавиш отмены программы.
  4. Ручное вращение барабана осуществляется беспрепятственно.

Все вышеуказанные признаки свидетельствуют о необходимости разбора машинки и проведения замены ременного привода. Чтобы избежать повторения подобного рода неприятностей, стоит детально рассмотреть причины, способствующие неисправности, особенно если это повторяется регулярно.

При выявлении растяжения, деформации или обрыва ремня передачи нужно снять заднюю крышку и произвести замену изношенного элемента

Как заменить ремень на стиральной машине самсунг

У оборудования под брендом Samsung задняя крышка не снимается, что сильно сказывается на ремонте.

Чтобы починить технику необходимо:

  • купить такой же элемент. Выбрать его можно по маркировке или при сломанного элемента;
  • изолента длиной от 10 до 15 см;
  • проволока толщиной от 05 до 0,8 мм и длиной 50 см;
  • кусачки;
  • осветительный прибор;
  • крестовая отвёртка.

Перед тем, как начать налаживать тщательно проверьте шестерню и шкив барабана. Шестерня обладает несколькими отсеками для ответных элементов у ремня. Начинать установку устройства необходимо сверху вниз.

Обратите внимание, во время расположения ремешка на шестерне привода нужно правильно попасть на то место, где ранее был установлен старый элемент устройства. Если вы установите элемент близко к шестерне, вы не сможете понять, как прошла установка

Возможно, что часть ремешка будет провисать или будет находиться на самом краю шкива. После чего снова придётся произвести наладку

Если вы установите элемент близко к шестерне, вы не сможете понять, как прошла установка. Возможно, что часть ремешка будет провисать или будет находиться на самом краю шкива. После чего снова придётся произвести наладку.

Как только новая деталь окажется на шестерне, его необходимо расположить с небольшим смещением в сторону. Вам нужно выбрать расположение шкива, когда он обладает опорой от проворачивания оборудования. Крепёж не поможет для фиксации ремня от проворачивания. Оборудование всегда пытается сместиться в другой бок, где оно остановится с помощью упора.

Для того чтобы зафиксировать ремень, необходимо воспользоваться изолентой, а для предотвращения повреждений необходима проволока. Нужно закрепите проволоку сверху изоленты. Затем сделать от 5 до 10 витков и скрутить края между собой. После чего необходимо прокрутить шкив для правильной установки ремня.

Как только данный элемент встанет на свое место, можно будет услышать щелчок ремня. Он уже не сможет крутиться, так как его надёжно будет держать самодельный фиксатор. После чего крутим шестерню в другую сторону снимаем изоленту с проволокой. Ремонт окончен.

Такой процесс занимает не больше 15 минут, если выполнить ремонт строго по инструкции. Чтобы проверить конструкцию покрутите шкив. Ремешок встанет на своё место и выровняется.

Повторное соскакивание: поиск причины

Если ремень соскакивает со стиралки Bosch не впервые, причем такое себе позволяла и новая и старая деталь, следует более внимательно осмотреть все задействованные в работе узлы стиральной машины.

Причиной может быть одна из ситуаций:

ПроблемаПути решения проблемы
Неправильная установка ремняРемень имеет рельеф, который обеспечивает лучшую передачу движущей силы от мотора к барабану. При неправильной установке кольцо не попадает в пазы и может самопроизвольно соскакивать в процессе работы
Расшатывание подшипников при длительной эксплуатацииИзношенные детали могут нарушать ременную передачу, и провоцировать соскакивание ремня. Необходима замена подшипников
Повреждение крестовиныЭто редкая, но возможная неполадка. Чаще всего это – заводской брак или сильная вибрация при отжиме. Необходима замена детали
Деформация шкива или валаВыровнять деформированную деталь практически невозможно. Выход – установка новой детали
Поломка двигателя, из-за которой он работает более интенсивно, совершая больше вращений, чем долженРемонт/замена двигателя
Частый перегруз барабанаПри частых перегрузах барабана возможно слетание ремня со шкива из-за чрезмерной вибрации
Слабая фиксация двигателя в гнездеПри длительной работе крепления могут ослабнуть. Решение – проверить крепежи, и хорошо зафиксировать двигатель
Люфт барабанаЕсли барабан двигается неравномерно, ремень может слетать. Ремонт предполагает подтягиванием крепежного болта шкива. Но иногда может потребоваться заменить деформированное колесо

Кратко о ремнях в стиральной машине

Разновидности ремней

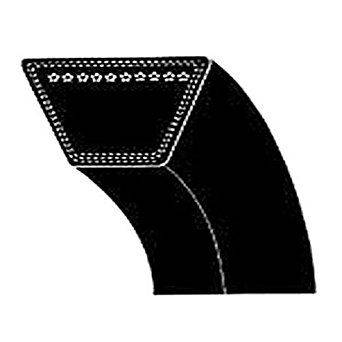

Существует два вида ремней для стиральных машин. Они отличаются друг от друга только силой натяжения и дополнительным контролем.


В большинстве случаев такой ремень используют для асинхронных моторов. Он выполнен из высококачественных и особо прочных материалов. Клиновый элемент должен быть очень сильно натянут на оборудование стиральной машины с небольшим прогибом до 5 мм при нажатии пальцем.

Натяжение осуществляется с помощью перемещения мотора. Для этого нужно заранее раскрутить крепёжные элементы. Если для правильного натяжения не хватает регулировки работы двигателя такой ремень необходимо заменить.

Установку клинового элемента начинают со шкива мотора, а затем устанавливают данный элемент в канавку шкива барабана стиральной машины. Нужно одной рукой держать ремень в канавке, а другой поворачивать шкив, пока данный элемент полностью не встанет на своё место.

Поликлиновой ремень


Данный элемент отлично подходит для коллекторных моторов. Он обладает зубчатой формой. Ремни могут отличаться по длине, ширине, форме и количеству клиньев.

Ремонт и замена точно такая же, как и у клинового элемента. Единственное отличие заключается в том, чтобы поликлиновый ремешок был расположен посередине ответного шкива, как на барабане и двигателе.

Натяжение данного элемента немного ниже, чем у другой модели. Поэтому натяжение необходимо производить путём поворота на 360 градусов

Если ремень натянут сильно во время ремонта, необходимо проявить осторожность, так как могут быть травмированы руки

Каковы причины износа детали?

Причин, по которым манжета прекращает выполнять свои функции, не так уж много. При этом большая часть проявляется при несоблюдении правил пользования бытовой техникой.

Основными из них можно назвать следующие:

  • механические повреждения грубыми предметами;
  • сильная вибрация барабана во время отжима;
  • воздействие агрессивных средств;
  • появление плесени на резине;
  • неаккуратная загрузка грязных либо извлечение уже постиранных вещей;
  • естественный износ.

Повреждения предметами возникают в том случае, когда в машине часто стирают грубые вещи, например, кроссовки, верхнюю одежду с жесткими “змейками” и т.д. Попавшие по невнимательности пользователей в барабан изделия из металла (гвозди, ключи) и пластика также могут вызвать образование значительных дефектов на резине.

Барабану стирального аппарата свойственно сильно вибрировать при неправильной установке машины. Соответственно, при этом страдает прикрепленная к нему манжета. Применение отбеливающих средств часто и в высокой концентрации приводит к тому, что резина грубеет. А потеря эластичности, как известно, чревата скорым появлением дефектов.

Точно так же действуют кислоты и щелочи, использующиеся для чистки машины. Но опять-таки, если их пускать в дело неправильно. Например, некоторые пользователи считают, что чем выше концентрация средства, тем эффективней чистка. При этом агрессивное влияние на доступные для обработки детали ими не учитывается.

Плесень – микроскопические грибки, живущие колониями. Поселившись на мягкой резине, мицелий этих крохотных созданий способен глубоко прорастать. При сильном поражении темно-серые пятна, издающие неприятный запах, ничем убрать невозможно. В этой ситуации спасет только замена манжеты на новую.

Стиральная машина не вечна. Даже если с ней очень бережно обращаться, детали постепенно изнашиваются. Резиновый уплотнитель не исключение. Он постоянно испытывает трение от вращающегося барабана стирального автомата и белья, перепады температур, воздействие стиральных средств. Все эти факторы со временем делают резину хрупкой и ломкой.

Роль ремня

Задача приводного ремня передавать энергию двигателя барабану. Качественная деталь долго не выйдет из строя, если соблюдать правила эксплуатации стиральной машины, рекомендованные компанией-производителем. Если не забывать закрывать дверцу барабана и не пытаться постирать за один раз белья, больше максимально допустимого веса, вы сможете долго пользоваться ремнем.

Виды ремней

Различают следующие разновидности приводных ремней:

  • клиновидные для стиральных машинок зарубежных производителей (сечение 3 L);
  • клиновидные для российских машин (сечения – «Z», «A»);
  • поликлиновидные для крупных машин (сечение «J») и для небольших машин (сечение «Н»)

Ремни делятся на эластичные и жесткие. Первые идеально подходят для новых моделей стиральных машин. Они обладают свойством тянуться. Использование эластичного ремня позволяет крепить жестко мотор к баку, но не дает возможности отрегулировать натяжение.

Жесткий ремень практически не растягивается. Чтобы его натянуть, требуется отрегулировать положение мотора по отношению к баку. Данная модификация встречается в старых стиралках.

Зная особенности изделий, можно безошибочно подобрать вариант для своей стиральной машины Аристон.

Разбираем стиральную машину


Для замены щеток электрического двигателя стиральной машины надо подготовиться к предстоящим работам, изучив инструкцию и схему расположения основных узлов. Все операции должны производиться предельно аккуратно. Выполняя разборку, старайтесь хорошо запомнить расположение и способ крепления затрагиваемых узлов.

Совет мастера! Новичку полезно будет сфотографировать внутреннее устройство вскрытой машины, чтобы точно знать, что и где должно находиться после сборки.

Необходимые инструменты

Чтобы добраться до мотора и произвести замену щеток, вам понадобятся:

  • набор отверток;
  • гаечные ключи;
  • плоскогубцы;
  • наждачная бумага.

Предварительная разборка

Все ремонтные работы с бытовым электрическим оборудованием должны производиться при его полном отключении от сети. Первым делом выньте вилку из розетки. При подготовке к замене щеток вам потребуется:

  • отсоединить машину-автомат от питательного и канализационного водопроводов;
  • развернуть агрегат с целью достижения удобного доступа к его тыльной стороне;
  • снять заднюю крышку, которая обычно крепится на саморезах;
  • демонтировать ремень, связывающий электродвигатель с валом барабана для загрузки белья, для чего потребуется потянуть его на себя при аккуратном вращении шкива;
  • отсоединить мотор от схемы питания, разомкнув соответствующий разъем;
  • открутить болты, фиксирующие двигатель на раме, и снять его.

Надо знать. Модели различных фирм могут иметь свои конструктивные особенности. Для этого вы и изучали инструкцию изготовителя перед началом работы.

Схема коолекторного двигателя

Замена щеток на стиральной машине

Работы с демонтированным двигателем лучше выполнять на столе в условиях достаточной освещенности. Порядок действий при замене щеток следующий:

  • положите мотор набок, чтобы получить удобный доступ к месту установки щетки;
  • отверните крепежные болты;
  • извлеките щетку из гнезда, запомнив направление заточки наконечника;
  • повторите перечисленные операции с другой щеткой;
  • осмотрите стержни (если нет видимых повреждений, а длина графита превышает 1,5 см, то причина отказа заключается не в них);
  • проверьте состояние коллектора двигателя, зачистив наждачной бумагой все неровности;
  • установите новые щетки, закрепив их в нужном положении штатными болтами.

Не забудьте! Скос щеток должен обеспечивать максимальную площадь их контакта с коллектором. Если это не так, надо развернуть их на 180 градусов.

Завершение работы


Установка двигателя на место производится в обратной последовательности. Для этого надо:

  • поставить мотор на раму, закрепив его болтами за монтажные отверстия;
  • подключить питательный кабель;
  • натянуть ремень, слегка поворачивая валы двигателя и барабана;
  • поставить на место заднюю крышку;
  • восстановить подключение водопровода, канализации и вставить вилку в розетку.

Любой произведенный ремонт должен заканчиваться пусковыми испытаниями. Они будут заключаться в первоначальном пуске стиральной машины в работу на одном из щадящих режимов. При этом следует убедиться в ее исправности и прислушаться к шуму мотора. Щеткам потребуется некоторое время на притирку поверхностей по форме коллектора. В такой ситуации возможно некоторое увеличение громкости работы без особенно резких звуков и повышения вибрации агрегата.

Совет! Несколько первых стирок после замены щеток не рекомендуется до предела нагружать барабан, чтобы избежать срабатывания аварийной защиты.

Если вы неуверены в своих способностях правильно определить причину поломки и заменить щетки на электродвигателе вашей стиральной машины, то воспользуйтесь услугами сервисной службы. Подобная работа выполняется достаточно быстро и оплачивается по минимальным расценкам. Скорее всего, зная марку вашей машины, мастер приедет с необходимыми запасными частями, и вам не придется самостоятельно искать их, обзванивая или объезжая магазины.

Посмотрите видео о том, как самостоятельно заменить щетки в стиральной машине

Почему слетает ременная передача?

Благодаря ременной передаче происходит вращение шкива барабана. Как всякая механическая передача она может быть нарушена. Если ремешок слетел один раз, не беда — ниже мы расскажем, как поставить ремень самостоятельно, не вызывая мастера. Но бывает, что ремень привода приходится возвращать на место раз за разом. Причины неполадки:

  • Износ. За время работы ремешок растягивается, поэтому и соскакивает с колеса. Ослабнув, он также издает характерный шум — посвистывание. Элемент может повредиться и даже порваться. Чтобы произвести осмотр и выяснить степень износа, открывают заднюю панель.
  • Нарушение крепления шкива. Проверяют крепление, если нужно — затягивают.
  • Плохое крепление мотора. Проверяют и при необходимости усиливают крепеж.

  • Деформация шкива и вала. Эти элементы могут изогнуться из-за неудачно слетевшего ремня. Также возможен брак — тогда СМА возвращают согласно гарантийным обязательствам. Деформированные детали требуют замены.
  • Повреждение крестовины. Бак и вал соединяются крестовиной — если она лопнула или ослабла, нарушается баланс. Необходимо менять или затягивать крепления.
  • Неправильная установка ременной передачи. При самостоятельной установке часто допускают ошибки. Лучше вызвать мастера для устранения проблемы.
  • Не подходят запчасти. Если была выполнена замена шкива или ремня на новые, купленные в магазине, они могли не подойти.
  • Износились подшипники. Из-за этого происходит перекос барабана при вращении, также слышен стук на отжиме.

Возможные причины неисправности

  • Износ ремня. Самая распространенная причина, почему он может слетать. Если ремень растянут, то при работе он слетает с барабана или просто проскальзывает, издавая при этом свистящие звуки. Иногда происходит разрыв ремня в месте износа.
  • Нарушение в креплении шкива. Шкив может раскрутиться, и из-за этого ремень слетает. Проверьте прочность крепления и затяните его, если необходимо.
  • Ослабло крепление двигателя. Двигатель может со временем разболтаться, из-за этого уменьшается натяжение ремня. Проверьте, насколько хорошо двигатель закреплен.
  • Деформация шкива или вала. Когда ремень слетает, он может повредить собой шкив или сам вал. В этом случае заменой ремня дело не обойдется, придется поменять все поврежденные детали. Бывает, что шкив или вал изначально неправильной формы вследствие заводского брака. При обнаружении такой неисправности во время первой эксплуатации лучше сразу отдать машину по гарантии и требовать замены.
  • Повреждение крестовины. Крестовина соединяет вал с баком, она может ослабнуть или совсем лопнуть, что создаст дисбаланс и приведет к срыву ремня. Следует затянуть болты либо полностью заменить крестовину.
  • Неправильная установка ремня или шкива. Если вы уже пытались ремонтировать эти детали, могли ошибиться при сборке. Обратитесь за помощью к мастеру.
  • Шкив или ремень не подходят вашей машине. При самостоятельном ремонте вы могли купить неправильную деталь.
  • Износились подшипники. Из-за этого вращение барабана становится неровным, из-за чего может слетать ремень. На эту неисправность может указывать стук машины на режиме отжима.

Чтобы самостоятельно поменять ремень стиральной машины, необходимо выполнить следующие действия:

  1. Перекрыть воду и вынуть стиральную машину из розетки.
  2. Выкрутить винты крепления на задней стенке машины и снять ее.
  3. Снять старый ремень: для этого нужно натянуть его на себя, одновременно вращая рукой шкив.
  4. Одеть новый ремень на вал двигателя.
  5. Аккуратно натянуть ремень на шкив, так же вращая его рукой.
  6. Проверить, ровно ли расположен ремень, при необходимости поправить его.
  7. Поставить на место заднюю крышку.
  8. Запустить тестовую стирку, чтобы убедиться, что машина работает исправно.

Обратите внимание, не повредил ли ремень провода, датчики и другие элементы, расположенные рядом. Эти неисправности желательно диагностировать и устранить вместе с заменой ремня

Как пользователю понять, что возникли проблемы с приводным ремнем? Определенные признаки указывают на неисправные детали: коды ошибок, посторонние звуки.

Узнайте, как можно самостоятельно диагностировать поломку, на какие признаки нужно обратить внимание и как выполнить замену приводного ремня в стиральной машине. Как определить, что возникли неполадки с элементом привода в СМА:

Как определить, что возникли неполадки с элементом привода в СМА:

  1. Система самодиагностики стиралки высветила на дисплее код ошибки.
  2. При стирке барабан не вращается, однако рукой прокручивается.
  3. При работе барабан вращается очень медленно, слышатся посторонние скребущие звуки.

Точно определить причину неполадки можно, сняв стенку стиралки и осмотрев все детали.

Почему слетает ремень? Вот самые распространенные причины неполадки:

Проблемы со шкивом барабана. Неправильная загрузка белья, перегруз и дисбаланс могут привести к неисправности и поломке шкива. В результате ремень соскакивает, спадает, что приводит к остановке работы СМ.

  • Износ. У каждого ремня есть свой срок службы. Но мало какие изделия работают до окончания этого срока. Вероятной причиной износа становится конструкция стиралок. Узкие машины имеют тесное расположение деталей, что приводит к быстрому изнашиванию.
  • Неправильно заложенное белье. При чрезмерной загрузке появляется дисбаланс барабана – все белье смещается на одну сторону. При отжиме на высоких оборотах барабан может резко удариться о бак, из-за чего соскакивает приводной элемент.
  • Проблемы с подшипниками, которые нужны для равномерного вращения барабана. Если подшипники вовремя не заменили, это приводит к сильной вибрации шкива. Следовательно, ремень может не только слететь, но и порваться.

Слишком редкое пользование СМА становится причиной разрыва ремня. Как это происходит? При редком пользовании, участки приводного элемента ссыхаются. При последующем запуске они перетираются, что приводит к растяжению и обрыву.

Грамотный подбор ремня

Основная задача при выборе ременной передачи найти маркировку детали, например, 1046 H7, 1100 J4 и т. д. По сути, это четыре цифровых знака и латинская буква с цифрой. Соответственно, аналогичные обозначения должны быть и на новой детали.

Различия между приводными узлами

Внешне эти элементы конструкции разнятся не только цветовым исполнением, но и особенностями протектора, длиной, числом клиньев, а также используемыми в процессе производства материалами.

Различают всего два основных вида ременной передачи, однако существуют различия между профилем сечения:

моноклиновые для стиральных машин зарубежного производства имеют сечение 3 L, отечественного – Z и A;
поликлиновые (зубчатые) для крупногабаритной техники – J, для небольшой – H.

Визуально их можно различить по глубине ручейков. Как правило, такого рода деталь позволяет передавать наибольшую мощность, т. к. имеет лучший коэффициент сцепления. Максимальная транслируемая сила достигает 100 кВт.

Количество ручейков в зубчатой кромке привода может варьироваться от 3 до 8, дорожек — от 3 до 9 штук. Расстояние между полосками в J-образном профиле 2,34 мм, в Н-образном – 1,6 мм.

Если рассматривать клиноременную передачу в разрезе – она имеет трапециевидную форму, с углом профиля 400, а ручейковая выглядит как несколько трапеций, последовательно скомпонованных на более широкой стороне (+)

Ремни навесного двигателя также классифицируются в зависимости от типа жесткости — эластичные и жесткие. Первые являются идеальным вариантом для новых моделей стиральных агрегатов, т. к. имеют свойства растягиваться.

Такие характеристики позволяют достичь жесткого сцепления между двигателем и баком. Тем не менее у них нет возможности регулировки степени натяжения.

Если в стиральной машине используется одинарный моноклиновый ремень в этом случае на валу мотора не будет специальной резьбы под деталь. Однако такой вариант встречается нечасто

Жесткие ремни, наоборот, практически не тянутся. Перед их установкой потребуется подстраивать положение мотора относительно бака. Такая вариация редкость и встретить ее можно только на старых образцах техники.

Расшифровка обозначения маркировки ременного привода 1270 J3 для стиральной машинки: длина ремня 1270 мм, профиль сечения J, количество клиньев 3

Параметр длины также имеет весомое значение при выборе детали. В маркировке этот показатель обозначается цифрами перед профилем сечения и количеством клиньев.

Кроме вышеописанных отличительных характеристик, ремни привода производятся из резины или полиуретана. Первая вариация имеет большую степень прочности, тем не менее это сказывается на низком коэффициенте растяжки в сравнении с полиуретановым образцом.

Второй вариант легкий в монтаже однако степень его износа быстрее, чем у прочного резинового изделия. На необходимый тип ременной передачи, как правило, указывает марка автоматической стиральной машины, т. к. штифт мотора заточен именно под ее профиль.

Резиновые ремни отличаются от полиуретановых аналогов, прежде всего, цветом. Резиновые черные, полиуретановые светлые. Резиновые служат дольше

На что смотреть при выборе замены?

Не всегда есть возможность прочитать маркировку ремня, например, при долгом использовании кодировка может быть попросту стерта

В такой ситуации для подбора нужной фурнитуры обращают внимание на основные параметры, о которых далее

В первую очередь учитывается длина соединительного элемента. Если выбор сделан некорректно и приобретенный ремень будет короче или, наоборот, длиннее предыдущего, он либо порвется, либо будет постоянно слетать в процессе работы. В таком случае вряд ли удастся полноценно эксплуатировать технику.

Клиновый ремень состоит из таких частей: корд – несущий слой, размещенный приблизительно в центре тяжести сечения, основа – резиновые слои, идущие под кордом, обертка – несколько слоев прорезиненной ткани

Также обязательно учитывается и профиль сечения — Н-образный не сядет на мотор, заточенный под J-образную форму

А вот количество клиньев необязательно брать во внимание

Например, ремни с подобной маркировкой 1130 Н6 и 1130 Н7, 1276 J4 и 1276 J5 практически одинаковы. Изделие с большей численностью клиньев будет шире. За счет этого снижается вероятность проскальзывания.

Во всех моделях стиральных машин Samsung применяются ремни с одинаковым профилем и длиной – 1270 J. Для узкой техники используются трехклиновые детали с кодом 1270 J3, для средних и широких – 1270 J5.

Выводы и полезное видео по теме

В этом видеосюжете подробно описаны основные параметры, необходимые для правильного подбора ременной передачи на стиральную машину, а также возможные причины выхода из строя этого узла:

Заменить ремень в стиралке можно даже собственными силами. Как это сделать правильно, подскажет видеоинструкция:

Самая сложная проблема, способствующая спаданию или обрыву ремня передач,и может скрываться в неисправных подшипниках. Как их заменить узнайте из сюжета:

Если неисправность стиральной машины заключается именно в звене, связывающем барабан и двигатель, необходимо ответственно подойти к выбору соответствующей маркировки детали. Процесс замены ременной передачи достаточно прост, однако сопутствующие серьезные поломки могут существенно усложнить процесс. Поэтому, если производится разборка бака, лучше фотографировать все детали для последующей правильной сборки крутящего механизма.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
