Обзор скважинного насоса “Водолей”: устройство, характеристики, правила подключения и эксплуатации

Как эксплуатировать и устанавливать

С установкой агрегата без труда справится любой хозяин. Монтаж включает в себя несколько последовательных этапов:

С помощью верёвки с грузилом измеряется глубина скважины и определяется высота подвешивания насоса. Устройство располагается в 0,5-1 метре от дна во избежание заиливания насосной камеры или засорения крыльчатки.

Монтаж начинается с обвязывания страховочным тросом проушин, расположенных в верхней части агрегата.

В патрубок насоса вкручивается обратный клапан, предотвращающий произвольный слив воды из системы.

Затем присоединяется водопровод. Для этого используется шланг, размером в три четверти, изготовленный из полимера, или металлопластиковая труба. Для полива допускается использование гибкого садового шланга. А вот обеспечения водой круглогодичного водопровода требует установки трубы из металлопластика. Труба крепится муфтой к обратному клапану, уже установленному на патрубок агрегата.

Длина трубы или шланга определяется особенностью использования. Поливной шланг может иметь любую длину по желанию хозяина. Трубопровод прокладывается до места крепления адаптера, который обеспечивает соединение скважины с основным трубопроводом.

Используя специальные пластиковые клипсы или изоляционную ленту, силовой кабель надёжно закрепляется на трубе или шланге.

Глубинные насосы «Водолей» – характеристики, цена и качество

Модельный ряд включает устройства различной мощности. Цены варьируется в соответствии с характеристиками, и данное соответствие абсолютно оправдано. Качество всегда отменное, а стоимость минимальна.

Чтобы покупка была целесообразной, нужно покупать такой насос для скважины, которые позволит выкачать воду и передать ее по трубопроводу в дом без дополнительного оборудования. Поэтому глубина залегания грунтовых вод – главный критерий подбора модели.

30 метров. Насосы для колодцев «Водолей», установленные в скважину абиссинского бассейна, подают на поверхность жидкость, пригодную для полива или использования в технических целях. Чтобы можно было пользоваться ей в быту, нужно установить многоступенчатую систему фильтрации. Цена маломощного насосного оборудования минимальна, и доступна каждому.

50 метров. Вода из скважин на песок может быть использована для решения бытовых задач. Она проходит естественную фильтрацию песком, но для питья необходимо пропустить ее через фильтр. Мощность такого оборудования выше, и соизмерима стоимости.

80 метров. Данная категория насосов также пригодна для скважин на песок. Только с этой глубины вода поставляется после глубокой естественной фильтрации. Поэтому она пригодна для гигиенических процедур.

100 метров. Это минимальная граница залегания артезианской воды. Она чистая, пригодная для приготовления пищи. Поэтому многоступенчатая очистка не требуется.

150 метров. На этой глубине залегает известняк. И водоносный пласт содержит кристально чистую воду, которая обогащена минеральными соединениями и макроэлементами, полезными для здоровья человека.

Ремонт и очистка

В большинстве случаев вал с лопатками перестает крутиться, когда ил, песок, грязь или глина забивается в рабочую камеру, и блокирует ее. Преимущество насоса поружного «Водолей» в том, что засор можно устранить самостоятельно, не обращаясь в сервисный центр. Для этого придется выполнить следующие действия:

1. Снять защитную металлическую сетку. В старых моделях она крепится винтами. В новых – зажимами, которые нужно разжать отверткой.
2. Отсоединить электродвигатель. Конструктивно рабочая камера и электрооборудоване расположена в различных частях, которые скрепляются болтами.
3. Направив струю воды на грязевой засор, очистить лопатки. При этом с помощью накидного ключа нужно периодически проворачивать вал.
4. Собрать насос. Сборка производится в порядке, обратном описанному выше. Подключение к электросети – последний этап.

Перед началом работ электрический водяной насос отключается от электроснабжения. Если имеется повреждение или разрушение колес, насосная часть агрегата разбирается. Эту процедуру лучше доверить специалистам из сервисного центра, так как процесс трудоемкий, и требует более глубоких знаний конструктивных особенностей.

Если такой возможности нет, делают следующее:

• С усилием сдавливают корпус вдоль продольной оси. Упором для пресса служит элемент из латуни, установленный с торца конструкции.
• Вынимают стопорное кольцо. Оно расширится, как только корпус будет сжат. Для этого понадобятся узкогубцы.
• Снимают колеса. Это нужно сделать таким образом, чтобы не повредить подшипники и лопатки. Работа требует аккуратности.
• Устраняют причину заклинивания и собирают насос. Сборка выполняется в обратном порядке. При необходимости изношенные детали меняют на новые.

Перед тем, как пытаться отремонтировать насос самостоятельно, необходимо оценить, возможно ли это в принципе.

Чтобы разобрать механическую часть потребуется пресс, который есть не у всех. Возможно, будет проще и безопасней обратиться к специалистам, и доверить им ремонт, который гарантированно завершится успешно.

Разновидности насосов

В зависимости от условий эксплуатации насосы Водолей могут быль поверхностными, погружными и глубинными. Все насосы имеют два отсека – насосный и моторный. Принцип действия рабочего органа вибрационный или центробежный. Общее требование – насос работает только в водной среде.

Поверхностные насосы Водолей устанавливают неподалёку от скважины. Заборный шланг, он же всасывающий патрубок, может поднимать жидкость на уровень до 9 метров. Условие работы – перед пуском всасывающая труба должна быть под заливом, поэтому на линии необходима установка обратного клапана. Насос может откачивать чистую воду из открытых водоёмов и колодцев, легко перемещается, стоит недорого. В линейке имеется 3 модели серии БЦ, для перекачки воды температурой до 35С. Работает агрегат не шумно, так как однофазный двигатель имеет малую мощность, исполнение простое, не влагозащитное.

Погружной насос Водолей включается в работу через 10 минут после опускания в камеру. Незаполненный аппарат включать нельзя – поломка неизбежна. Состоит насос из двигателя, рабочего органа, кабеля, поплавка и трубы нагнетания. Погружной насос устанавливается в колодце способом подвеса или стационарного закрепления. При этом в комплекте должна быть защита от сухого всасывания и термореле. Применяется оборудование серии НВП. Оборудование имеет меньшую производительность, но не забивается при работе на мутной воде. Используют и изделия серии БЦПЭУ.  Погружные насосы устанавливают на глубину до 7 м с производительностью до 3,8 м3/час. При этом сечение обсадной трубы должно быть больше 110 мм.

По теме:

НАЗАД

ВПЕРЕД

1 из 48

Если скважина глубокая, необходимо использовать скважинный насос Водолей. Скважинным называют изделие, которое имеет большую мощность, и может подать воду из скважины на песок с нужным напором. Это центробежные винтовые установки с удлиненной рабочей камерой. Модели серии БЦПЭ устанавливают на скважины сечением 120 мм.

Глубинные насосы Водолей устанавливаются в артезианском колодце большой глубины. Применяются:

• центробежные;
• вибрационные мембранные установки.

Вибрационные насосы можно установить даже в узкой трубе, так как корпус выполнен с наружным сечением 86 мм. Устройства серий БЦПЭ и НВП имеют электрический привод переменного тока с сетевым напряжением 220 В и частотой50Гц. Аппараты могут подать агент с глубины 200 м на высоту до 150 м. В зависимости от производительности, вес глубинного насоса Водолей БЦПЭ может достигать 17,8 кг и иметь линейный размер до 2,5 м. Глубинные механизмы оснащены всей необходимой автоматикой, конденсатную коробку выносят за пределы скважины. При монтаже насос располагают на уровне 1.0 – 0,4 м от дна скважины, чтобы поднимать отстоявшуюся воду.

Центробежный насос для скважины Водолей выпускается в различных модификациях. Они отличаются:

• мощностью;
• напором;
• номинальным и максимальным расходом;
• размером и количеством ступеней.

Работу центробежного насоса обеспечивает двигатель, с вала которого вращение передается на лопасти рабочего колеса через герметичную перегородку. В зависимости от назначения используется несколько ступеней подъёма, обеспечивая нужные технические параметры.

Мембранный аппарат не имеет рабочего колеса. Моторный и рабочий отсек разделяет мембрана. За счёт колебательного движения от штока, создается необходимая подъёмная сила.

Погружные насосы используют чаще. Они работают с постоянным охлаждением двигателя в стабильных условиях, что увеличивает моторесурс. В среднем погружные устройства работают на 3 года дольше поверхностных.

Возможные неисправности и методы их устранения

Несмотря на профилактику, возможны поломки, поэтому рассмотрим самые распространенные.

Профилактическую очистку следует проводить каждые 1-2 года, но возможен и внеплановый внеплановый ремонт, если детали изношены или всасывающая трубка предварительно заполнена песком

Если помпа не включается, выполняем следующие действия:

• проверяем наличие контактов в розетке;
• осматриваем насос на предмет засорения песком;
• замеряем напряжение, если есть недобор, подключаем стабилизатор.

Если производительность внезапно упала, проверяем, не появилась ли утечка в конвейере. Заодно осматриваем и очищаем фильтры. При падении напряжения используем стабилизатор.

Рано или поздно насос забивается песком, поэтому очищаем его: снимаем сетку и защитную заслонку, разъединяем насосную часть и электродвигатель, проверяем работу вала, промываем все элементы. Собираем устройство в обратной последовательности.

Насос «Водолей» для дачи

Насосная станция Водолей получила особую популярность у дачников всего несколько десятков лет назад, когда на рынок септиков, дренажных установок и насосных станций вышла новая украинская компания «Промэлектро»

За счёт приличного качества сборки и сравнительно низкой себестоимости «Промэлектро» сумела заполучить положительное внимание миллионов дачников не только в Украине и России, но и в ближайших странах СНГ

Глубинные насосы Водолей способны забирать воду на расстоянии от 20 до 200 м от поверхности земли. При этом компания предлагает бюджетные варианты на 1 участок, а также более мощные – вплоть до 3-4 участков, в зависимости от их общей суммарной площади.

Модельный ряд погружных насосов Водолей

Преимущества насосных станций Водолей

Почему пользователи отдают предпочтение именно этой марке:

1. Глубина поднятия воды – в отличие от большинства моделей бюджетного класса (например, тот же Belamos, максимальный уровень поднятия воды не превышает и 30 м) в то время, как водяной насос «Водолей» способен доставать воду со дна скважины, глубина которой порядка 180 м;
2. Насос для скважины Водолей относится к полностью погружным моделям с надёжной электроизоляцией, для которого вода является остужающей средой;
3. Несмотря на сравнительную дешевизну, ничуть не уступает более дорогим иностранным насосам;
4. В зависимости от того, какие имеет насос Водолей технические характеристики, ценовой диапазон находится в пределах 5-25 тысяч рублей с небольшими погрешностями в обе стороны;
5. Модельный ряд центробежных насосов Водолей отличается самыми мощными аппаратами в своей ценовой категории. Даже самый маленький и наименее мощный насос для скважины и колодца Водолей способен выдать максимальный напор столпа воды в 70-80 м, способного обеспечить водой небольшую семью из 2-3 человек;
6. При покупке у официального поставщика погружные насосы поставляются в полной комплектации;
7. При впечатляющей мощности и высокой производительности глубинный насос Водолей не отличается высоким уровнем потребления электрической энергии, что также позволяет оставаться в топе продаж среди отечественных аналогов;
8. При покупке у официального поставщика гарантийное обслуживание включено. Однако проблем с самостоятельным ремонтом устройства также возникнуть не должно.

Недостатки модельного ряда

В отличие от европейских аналогов, электронасос не может похвастаться полной автоматизацией и абсолютной бесшумностью в работе, да и всевозможными защитными опциями, типа защиты от перегрева устройства, не оснащён. А потому придётся систематически наблюдать за тем, как работает устройство, и не перегрелось ли оно.

Что из себя представляет

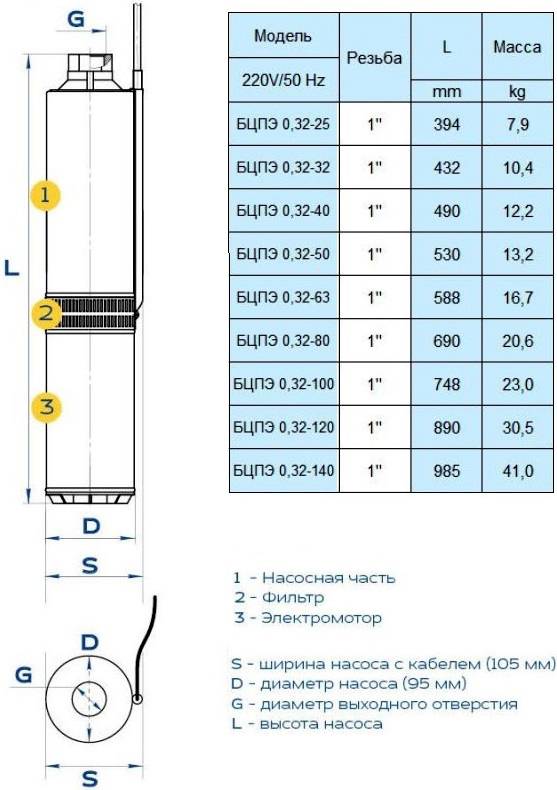

Как выглядит конструкция электронасоса в разрезе

Строение погружных колодезных моделей насосных станций разных производителей примерно одинаково и включает в состав:

1. многоступенчатый сектор для повышения давления жидкости;
2. электродвигатель;
3. фильтр;
4. конденсаторный короб.

За производительность станции отвечает насосный блок, а точнее рабочее колесо: чем оно больше по параметрам, тем больше воды поступает за раз.

Как работает аппарат

Особенности работы устройства:

1. Для транспортировки воды по шахте скважины вверх необходим достаточный уровень давления в тоннеле. В погружном аппарате давление создаётся благодаря работе лопастных колёс, которые соединяются с двигателем через стержневой вал;
2. Предусмотренный в водной станции фильтр не пропускает вместе с жидкостью мелкий мусор и песок. Его установка необходима по двум случаям: во-первых, фильтровое поле защищает сам насос от быстрого изнашивания, во-вторых, подаёт воду без примесей;
3. Погружные насосы не создают вибрации, в отличие от вибрационных станций, следовательно, не черпают вместе с водой и песок со дна. Как показывает практика, даже при своевременном уходе за устройством, средний эксплуатационный срок центробежного насоса переваливает отметку в 10 лет, в то время как вибрационные модели едва переживают гарантийный.

Комплектующие

Впервые обустраивая скважину для транспортировки воды на бытовые нужды, необходимо закупиться следующим оборудованием:

1. Гидроаккумулятор. В зависимости от количества постоянных потребителей, на семью из нескольких человек достаточно будет модели в 100-120 л;
2. Подводный кабель;
3. Верхняя опорная часть скважины;
4. Манометр;
5. Труба для наружного применения (соединяет между собой насос и бачок);
6. Реле давления.

Манометр для насосной станции

Нередко пользователи дополнительно приобретают ещё один трос с зажимами, отмечая некоторую хлипкость уже имеющегося в комплектации с насосом.

Вибрационный насос “Водолей”: характеристики, плюсы и минусы

Вибрационный насос Водолей – это самый надежный помощник на Вашей даче. Данная марка основательно закрепилась на лидирующих позициях мирового рынка. Во-первых, это благодаря его доступности в цене, а во-вторых, качественность продукции.

Вибрационные насосы водолей технические характеристики

Марка «Водолей» имеет большой модельный ряд оборудования для подачи воды:

• это и насосы для работы с грязной водой, в которой имеется большое содержание песка;
• электрические насосы, с центробежной системой.

Скважинные насосы Водолей

К скважинным насосам относятся следующие модели:

• насосы Водолей 1 БЦПЭ;
• насосы Водолей 3;
• Насосы Водолей 16.

Насос Водолей БЦПЭ 0,32 – производительность оборудования 0,32 м3 за 1 сек., за 1 час – это 3,6 м3 воды. Постоянный напор при высоте в 40 метров.

Идеальный вариант для частного дома, а также дачного участка. Также подойдем и при промышленном водоснабжении и для гашения пожаров. При включенном состоянии бесшумен.

Насос Водолей БЦПЭ 032-32У – весит всего 10,5 килограмм, имеет однофазный электродвигатель. Помимо подачи питьевой воды может справиться и с поливой земельного участка. Высота напора воды достигает 32 метра, а производительность за 1 час – 1,2 м3.

Насос Водолей БЦПЭ 0,5 – используется в скважинах диаметром от 120 мм. Оснащен мощным двигателем, который обеспечивает напор воды на определенную высоту.

Самой популярной моделью является насос Водолей БЦПЭ У 05-32. Используется для скважины диаметром менее 110 мм. Постоянный напор воды – до 48 метров. Производительность составляет 3,6 литров в час. Цена на данную модель является доступной и составляет 7000 рублей.

Предназначен только для работы с чистой водой. Вес 4 килограмма.

Имеет пластмассовый корпус и резиновый поршень. Обработан компаундом, что делает такое оборудование водонепроницаемым.

Подходит для неглубоких скважин или водоемов. Для управления насосом имеется пульт.

Поверхностные насосы Водолей

Удобен, если рядом находится какой-нибудь водоем. Не допустимо опускать в воду данный насос, т.к. все внутренние системы не защищены, и при попадании влаги сразу же выйдут из строя.

Две основные модели, которые в свою очередь имеют подвиды:

• насос Водолей БЦПЭ 1,2 – производительность достигает 1,2 м3 в 1 сек. Напор водяного столба достигает 80 м. От выбранной модели зависит и масса насоса: от 7 до 24 кг.
• Насос Водолей БЦПЭ 1,6 – показатель производительности насоса 1,6 м3 в 1 сек. Стабильный напор воды при высоте в 40 м. Вес прибора также зависит от разновидности.

Дренажные насосы Водолей

Дренажные – такой насос используется для откачки грязной воды с только что вырытой скважины, или для осушения подвальных помещений.

В дренажные насосы обязательно встроены фильтрующие системы, во избежание попадания твердых частиц в оборудование. Положение, в котором используются такие насосы – вертикальное.

Двухклапанный вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие характеристики:

• производится в Украине;
• соответствует всем государственным стандартам;
• отвечает всем требованиям безопасности;
• погружной с двухклапанной системой забора воды;
• высота водяного столба достигает 63 метра;
• предназначен для работы в скважинах и колодцах на глубине не более пяти метров;
• устанавливается вертикально;
• диаметр скважины должен быть от 90 мм.

Согласно отзывов, двухклапанных вибрационный насос Водолей БВ-0,14-63-У5 имеет следующие достоинства:

• простой в использовании;
• само оборудование легкое (вес всего 3,8 кг.) и компактное, поэтому с ним легко справиться один человек;
• не требуется, сначала заполнять водой;
• изготовлен из качественных материалов, с антикоррозийной обработкой;
• неприхотлив в работе.

Эта модель является идеальной для подачи питьевой воды, и для использования в целях пролива огорода. Конструкция насоса Водолей Посейдон уникальна и выполнена из качественных материалов.

Вибрационный насос Водолей состоит из электрического двигателя и насосного оборудования.

К каждому насосу приложена инструкция с правилами эксплуатации, в которой отражено следующее:

• Температура воды в которой находиться насос не должна превышать 350С;
• Пульт от насоса должен быть защищен от попадания на него осадкой;
• Между дном скважины и насосом должно быть расстояние не меньше 40 см;
• Включенный насос должен полностью находиться в воде;
• Прежде чем подключить насос в электрическую сети, сначала его необходимо опустить в воду на 10 минут;
• Насос предназначен только для перекачивания чистой воды.

Преимущества использования вибрационного насоса Водолей:

На официальном сайте Винница Вы найдете полный ассортимент вибрационных насосов Водолей.

Выбор модели под конкретные характеристики

Рассмотрим все этапы выбора брендовой помпы. Эти рекомендации носят общий характер, более подробную информацию вы можете найти в техническом паспорте и в инструкции по установке.

После указания технических данных скважины и сравнения характеристик различных насосов вы можете выбрать модель, которая лучше всего подходит для вашего объекта

Перед покупкой важно учесть все особенности, необходимые, чтобы сделать правильный выбор. Это означает:

Это означает:

• диаметр отверстия;
• хорошо переносится;
• уровни воды в колодцах (статические и динамические);
• расчетное потребление воды;
• расстояние от источника до дома;
• давление в гидроаккумуляторе (демпфирующем баке).

Диаметр скважины определить очень просто – он указан в техпаспорте, который выдает компания, производящая установку бурового оборудования и оборудования. Скорее всего, диаметр типовой, то есть имеет размеры 100мм, 133мм, 152мм. Лучше всего устанавливать насосы Водолей в колодцы сечением более 100 мм.

Расход также указан в паспорте, благодаря этому параметру легко подобрать насос по производительности

Важно, чтобы параметры насоса не превышали значений, указанных в документах

Допустим, расход источника составляет 3 м³ / ч. Это довольно низкий показатель, а это значит, что модели из серии БЦПЭ 1.2 (и выше) приобретать не нужно, достаточно БЦПЭ 0.5.

При работе более мощного оборудования объем воды в источнике не успеет восстановиться, произойдет осушение и автоматическое отключение устройства.

Уровень воды необходимо знать, чтобы правильно определить глубину установки насоса. Обычно в паспорте указывается расстояние от водного зеркала и от поверхности до дна, но необходимо помнить пару нюансов.

Первый касается особенностей установки погружного насоса: он опускается ниже поверхности на 4-5 м, а второй касается несоответствия уровня воды.

В теплый период уровень обычно снижается, а разница с исходным показателем может доходить до 4-5 М. Получается, что для установки необходимо знать минимальный уровень.

Еще на этапе проектирования водопровода необходимо составить схему дома с указанием всех возможных точек водозабора: данные пригодятся как для монтажа разводки, так и для выбора насос

Для расчета общего расхода воды необходимо учитывать несколько факторов:

• количество постоянных жителей;
• количество точек использования внутри дома (ванная, кухня, душ);
• наличие контрольных точек вне дома (полив сада, кран на летней кухне, кран в ванне) и т д.

В среднем, если не учитывать дополнительные предметы, у человека дневное потребление составляет 200 литров.

Расстояние между источником воды и домом нужно для расчета дополнительной нагрузки на насос. Стандартный расчет: 10 м горизонтально проложенных труб равняются 1 м вертикальных труб (обе 0,1 атмосферы).

Давление демпферного бачка влияет на порог отключения. Допустим, вы установили объемный бак на 300 литров, тогда для его выключения потребуется давление 3,5 атмосферы (в переводе на вертикальные метры – 35).

Галерея изображенийФотографии из Перед установкой погружного насоса в водозаборный колодец его подключают к водопроводу, фиксируют тросом через ребра. В схему включен блок автоматического управления с погружными насосами, который регулирует рабочие циклы, защищает от перегрева и пересыхания. Сезонное использование возможно только путем установки напора. Установка насоса в скважине. Автоматизация работы насоса напорная головка для неглубокого колодца

Принцип действия и устройство насоса Водолей

Электронасос Водолей относится к глубинному типу устройств. Независимо от вида, такой прибор представляет собой цилиндрический корпус, разделенный внутри на две камеры.

Первая камера, которая располагается в верхней части, является рабочей. В нее производится закачка воды из источника. Нижняя часть отведена под двигательную камеру, где расположены все приводящие устройства. Сам корпус выполнен из нержавеющей стали.

По принципу работы различается два типа насосов Водолей:

• вибрационный насос Водолей;
• центробежный вариант (еще называется шнековый насос).

В зависимости от принципа действия различается и устройство приборов.

Вибрационный тип

Вибрационный тип представляет собой цилиндрический корпус с двумя камерами, которые разделены между собой перегородкой из эластичного материала. Именно эта мембрана и является рабочим органом прибора. Напор создается под действием вибраций, к которым приводит двигатель. В качестве привода передачи колебаний используется специальный шток.

Некоторые модели насосов Водолей

Производительность вибрационных водяных насосов Водолей ниже, чем у устройств другого типа. Но, упрощенный принцип работы позволил уменьшить общие габариты устройства. Диаметр корпуса составляет 86 мм. Соответственно его можно использовать в источниках и емкостях для воды, диаметр которых начинается от 100 мм. Максимальный показатель высоты, на которой еще сохраняется напор, равен 60 метрам. Общая производительность вибрационного насоса Водолей составляет 5-7 литров в минуту.

Центробежный тип

Конструкция центробежного насоса Водолей более сложная, чем в предыдущем типе. Состоит он из корпуса, внутри которого располагается двигатель (в нижней части). От двигателя вдоль корпуса идет специальный вал, на котором зафиксированы лопатки для воды и рабочие колеса. Соединение с силовым устройством производится посредством приводных колец и слоя уплотнителя, герметизирующего отверстие в двигательный отсек.

Вал двигается приводится в движение с помощью ротора и статора, которые располагаются изолировано от рабочей камеры. Статор и ротор соединены между собой парой шариковых подшипников. Пространство между двигающимися частями, во избежание износа, заполнено маслом.

При включении прибора, винтовой вал с крыльчаткой начинает раскручивать воду по спирали, перемещая ее к выводящему клапану. В результате такого вращения, вода под действием центробежной силы набирает ускорение. Этого ускорения хватает, чтобы провести воду по трубопроводу до места ее выпуска из крана.

Такой механизм является более производительным, чем в случае с вибрационным устройством. Один бытовой прибор такого типа способен за минуту времени выкачивать о 200 литров воды. Погружение устройства проводится до глубины в 20 метров.

Еще одним характерным моментом является то, что на центробежные модели устанавливается автоматика для насоса от немецких производителей. Она отключает прибор в случае перегрева, а также выводит воздух в случае его попадания внутрь устройства.
