Виды вентиляции — классификация, типы вентиляционных систем

Вытяжная вентиляция

Как видно из названия, вытяжной тип вентиляционных систем отвечает за удаление загрязненных воздушных масс из помещения естественным или механическим путем. Первый вариант не получил широкого распространения, а второй применяется повсеместно за счет высокого уровня КПД.

Вытяжная система отвечает за качественное удаление различных загрязнителей воздуха:

  • продуктов жизнедеятельности человека;
  • углекислого газа, образующегося при дыхании в большом количестве;
  • излишек влаги;
  • паров, характерных для ванной комнаты или кухни.

Использование системы на промышленных объектах позволяет удалять различные виды загрязнений, являющихся следствием производственного процесса. Подобные вытяжные системы устанавливаются также в жилых и общественных зданиях.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

  • осевые модели,
  • центробежные,
  • канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Статья по теме:

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их главные параметры, возможно, добиться требуемого результата. В зданиях с плохой вентиляционной системой есть риск накопления пыли. Применение средств бытовой химии, труд бытовых приборов приводят к изменению физических и химических характеристик воздуха. Проектирование жилого дома либо производственных зданий не обходится без заранее обдуманной системы вентиляции.

Правильно спланированная система позволяет добиться необходимых показателей микроклимата. Многообразные виды вентиляции помещений – жилых, общественных, производственных — обладают своими нормами и требованиями. Все это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет обеспечивать стабильно приемлемые условия в любых зданиях.

Как можно классифицировать системы промышленной вентиляции

Системы промышленной вентиляции можно классифицировать по трем признакам.

  1. По принципу работы: естественные и механические.

Естественные функционируют за счет разницы давления и температуры снаружи и внутри помещений. Для подачи чистого и отвода отработанного воздуха используют систему вентиляционных отверстий. Воздухообмен регулируют с помощью задвижек или форточек.

Такие системы не требуют больших финансовых вложений, но они малоэффективны, зависят от внешних факторов (времени года, давления) и подходят только для производств, где нет выброса вредных веществ. Фактически с их помощью можно контролировать только температуру и влажность в помещениях.

Механические или принудительные системы промышленной вентиляции работают с помощью специального оборудования и не зависят от внешних факторов. Их можно использовать на любых производствах. У систем больший радиус действия, они улавливают вредные вещества в местах выброса, не допуская распространения, и могут не только очищать воздух, но и подогревать, увлажнять или осушать его.

  1. Механические системы промышленной вентиляции по решаемым задачам делят на общеобменные и местные.

Общеобменные осуществляют воздухообмен во всем помещении. Они удобны, если в цехах нет фиксированных рабочих мест или вредные для здоровья вещества в небольшой концентрации равномерно занимают все пространство.

Местные системы промышленной вентиляции выполняют воздухообмен на отдельных участках производственного помещения. Они эффективны, если имеются точечные очаги выбросов вредных веществ, распространение которых недопустимо.

  1. Механические системы промышленной вентиляции по используемой технологии и принципу подачи воздуха делят еще на три вида: приточные, вытяжные и приточно-вытяжные.

Особенности приточной промышленной вентиляции

При использовании приточной вентиляции воздухообмен обеспечивается за счет нагнетания чистого воздуха в помещения, а отток выполняется естественным образом за счет разницы давлений в помещении и вне его. Такие системы подходят для производств без выделения вредных веществ или при выделении их в малом количестве.

Особенности вытяжной промышленной вентиляции

В этом случае обеспечивается принудительный отвод загрязненного воздуха из помещений. Приток воздуха выполняется естественным путем в результате падения давления в вентилируемом помещении.

Эти системы оптимальны для очистки воздуха от высокотоксичных веществ и удобны для удаления лишней влаги, углекислого газа или неприятных запахов, но их помощью нельзя регулировать параметры поступающего воздуха.

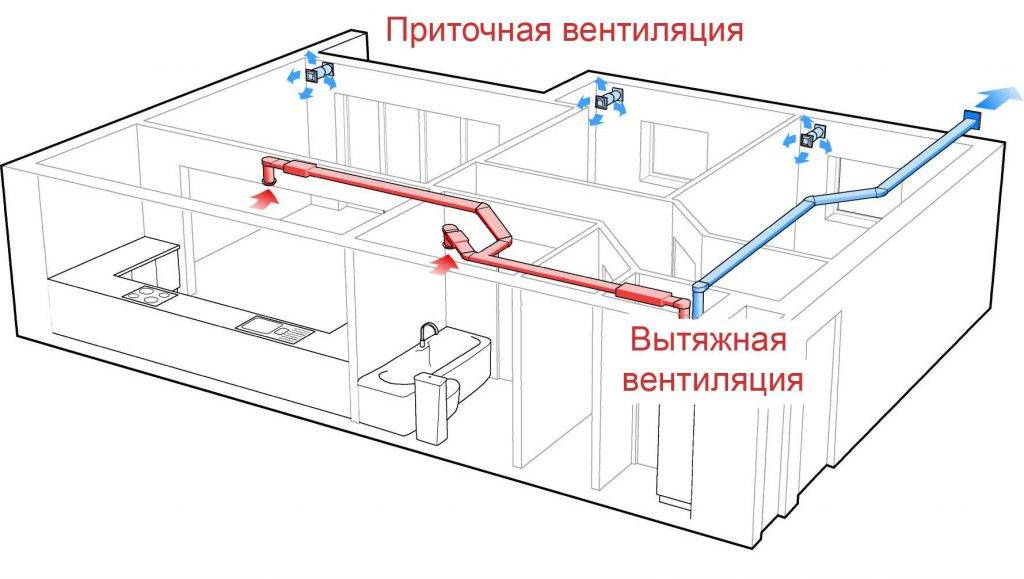

Особенности приточно-вытяжной промышленной вентиляции

При использовании таких систем приток и вытяжка воздуха выполняются принудительно. В результате обеспечивается качественный и эффективный воздухообмен с очисткой воздуха и регулированием его температуры и влажности. При этом могут быть реализованы две схемы распределения воздуха: перемешивание или вытеснение.

При перемешивании чистый воздух подается в помещение с верхних точек, перемешивается с отработанным и выводится через воздухораспределительные решетки.

При вытеснении снизу подается чистый воздух, вытесняет отработанный и удаляется через воздухораспределительные решетки.

Естественная вентиляция

Правильное устройство естественной вентиляции

Не содержит абсолютно никакой вспомогательных устройств. Воздухообмен происходит под воздействием внешних факторов: разницы температуры и давления внутри и снаружи помещения, а также силы ветра. Различают следующие виды естественной вентиляции:

  • неорганизованная – та, что происходит под воздействием исключительно внешних факторов: температуры, давления и силы ветра. Воздух снаружи попадает в помещение естественным путем через щели и неплотности дверей или окон. Цемент или дерево также имеют достаточно пористую структуру, поэтому воздухообмен происходит даже сквозь стены дома. Покрытие стен масляной краской или бетоном существенно снижают поступление свежего воздуха в дом неорганизованным способом;
  • организованная – достигается также без применения техники, только воздух поступает сквозь специально созданную систему воздушных каналов, которые выводятся через отверстия в стенах на крышу и завершаются дефлектором. Это специальное приспособление, которое крепится на трубу на крыше для усиления оттока воздуха из помещения с помощью метеорологических условий на улице. Такая вентиляционная система проектируется во время строительства дома.

Правильно организованная система вентиляции – это залог комфортного микроклимата в помещении, отсутствие скопления пыли, развития плесени и грибка. К вопросу проектирования вентиляционной системы следует походить ответственно, и не пытаться на этом сэкономить, ведь нарушения ее работы могут привести к ухудшению самочувствия, быстрой утомляемости и развитию болезней. А чрезмерная влажность помимо здоровья, может подпортить еще и мебель, книги, обои и картины.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Нюансы монтажа

Трасса прокладки воздуховода по возможности должна иметь наименьшую протяженность и минимальное число соединений. До начала сборки вентиляционная система разбивается на отдельные блоки длиной не более 15 метров.

Каждый такой узел собирается отдельно, с использованием следующего алгоритма:

  • На элементах конструкции отмечаются места креплений, при необходимости просверливаются отверстия.
  • Отдельные элементы собираются в укрупненные узлы, места стыков тщательно герметизируются.
  • Монтируется крепеж.
  • Готовый узел поднимается на место и закрепляется.
  • Производится стыковка с предыдущим установленным узлом.

Для полужестких и гибких воздуховодов при монтаже учитываются некоторые особенности. Так, проход через стены выполняется только с применением вспомогательных элементов – специальных гильз. Радиус изгиба не должен превышать двух диаметров, а направление движения воздуха должно совпадать с маркировкой на воздуховоде. Крепление производится на расстоянии не менее 1 метра, а допустимое провисание составлять не более 5 см на каждый метр длины.

Монтаж металлического воздуховода:

Монтаж пластикового воздуховода:

Способы крепления

Соединение соседних элементов воздуховода производится двумя способами: фланцевым и бесфланцевым (бандажным).

В первом варианте на краях элементов воздуховода расположены фланцы, которые соединяются между собой саморезами, клепками или клипсами (расстояние между соседними элементами крепежа – не менее 20 см). При необходимости шов может быть заварен. Герметичность обеспечивается и другим способом – посредством уплотнительных прокладок.

Бесфланцевое соединение подразумевает использование металлического бандажа. Этот способ более экономичный и простой в реализации.

Соединение с помощью С-рейки:

Утепление воздуховодов

Утепление воздуховода не считается обязательным условием его монтажа. Основная роль теплоизолирующего слоя – борьба с выпадением конденсата, который негативно сказывается на эксплуатационных характеристиках любого материала. В первую очередь теплоизоляция потребуется на наружных участках воздуховода, либо на участках трассы, проходящих по неотапливаемым помещениям.

Еще одно преимущество утепленных воздуховодов – звукоизоляция. Уровень шума на таких участках будет в разы меньше, что позволяет использовать их в детских, спальнях и иных помещениях, где должна соблюдаться тишина. Похожий эффект дает применение элементов с толстыми стенками.

Состав элементов приточной вентиляции

Приточная вентиляция может включать в свой состав различные устройства, объединяемые системой воздуховодов и их фасонных частей в единую вентиляционную сеть. Основным узлом системы механической вентиляции любого типа является приточный вентилятор, который может быть осевого, радиального или диаметрального типа.

Наиболее важными техническими характеристиками вентиляторов является их мощность, тип питаемого напряжения, производительность подачи воздуха и создаваемое полное давление в рабочей зоне. Чем сложнее и/или протяженнее воздухопроводная сеть, тем выше должны быть эти параметры.

К другим основным элементам приточной вентиляции относятся воздухозаборные решетки, воздушные фильтры, воздушные и дроссельные клапаны, воздухонагреватели, воздуховоды и их фасонные части, воздухораспределительные устройства.

Фильтры для приточной вентиляции устанавливаются на входе приточных устройств и служат для очистки поступающего воздуха от насекомых, пыли и других посторонних частиц и мусора. По степени фильтрации воздуха они подразделяются на фильтры грубой, тонкой и особо тонкой очистки. Типы фильтрующих элементов могут быть сухие, влажные и электростатические.

Подогрев приточной вентиляции осуществляется при помощи воздухонагревателей (калориферов), устанавливаемых на входе в систему. Их нагревательные элементы могут быть электрического или водяного типа. Электронагреватели работают от бытовой электросети, водяные нагреватели подключаются к системе отопления здания.

Воздуховоды и их фасонные части могут быть выполнены из различных материалов (оцинкованная или нержавеющая сталь, алюминиевые сплавы, пластик, полимерные композиции), жесткой или гибкой конструкции, иметь круглое или прямоугольное сечение, диаметр которого зависит от требуемой производительности системы.


Разделение систем по конструкции

В этом случае при систематизации учитываются различия в инженерных решениях.

Подробного рассмотрения требуют канальные и бесканальные виды вентиляции.

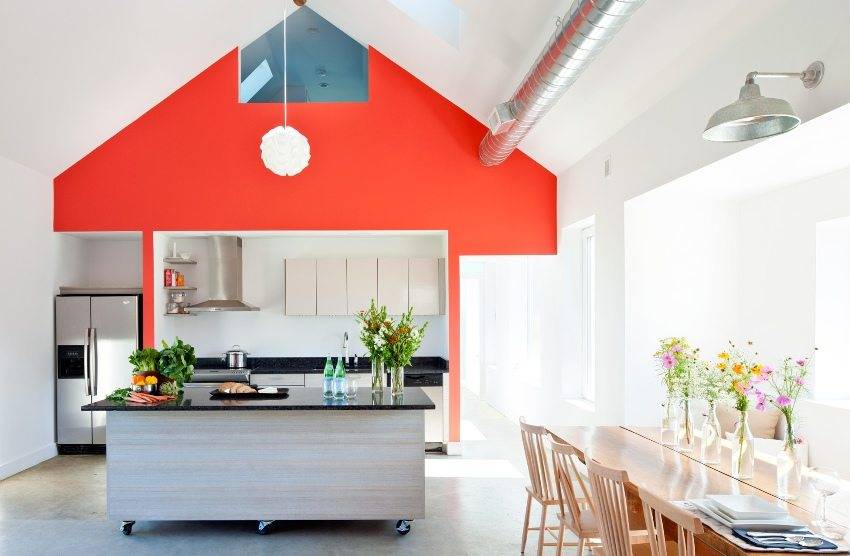

Канальная

Название этой разновидности говорит само за себя. Конструкция системы вентиляции предполагает наличие разветвленной сети воздуховодов, которые упорядочивают воздушные потоки.

Данная сеть служит как для доставки в здание атмосферного воздуха, так и для удаления использованного. Обычно такая сеть имеет общий блок, который предназначен для улучшения свойств приточного потока.

Монтаж системы вентканалов, как правило, осуществляется в малозаметных местах, например, за подвесными потолками.

Этот способ наиболее часто используется в больших общественных, производственных зданиях, медицинских учреждениях или торговых центрах.

В небольших частных домах и квартирах полноценная канальная схема не применяется из-за недостатка места. Однако широко используются ее элементы, например, вытяжные коллекторы или приточные воздухопроводы.

Эффективность работы вентканалов зависит от их материала, формы и сечения. Чаще всего для изготовления этих изделий применяется металл или пластик.

Металлические каналы в основном используются там, где требуется функционирование при высоких нагрузках. Это производственные помещения или магистральные воздуховоды в крупных сооружениях.

Пластиковые каналы со специальными соединительными элементами позволяют собрать трассу любой конфигурации и часто применяются в квартирах. Кроме того, пластик хорошо поглощает звук.

Воздухопропускные каналы бывают жесткие и гофрированные, то есть гибкие. Сечение может быть круглым или прямоугольным. Второе более характерно для изделий из пластика.

Подводя итог, можно констатировать, что широчайший ассортимент рассматриваемых изделий позволяет реализовать схему любой сложности.

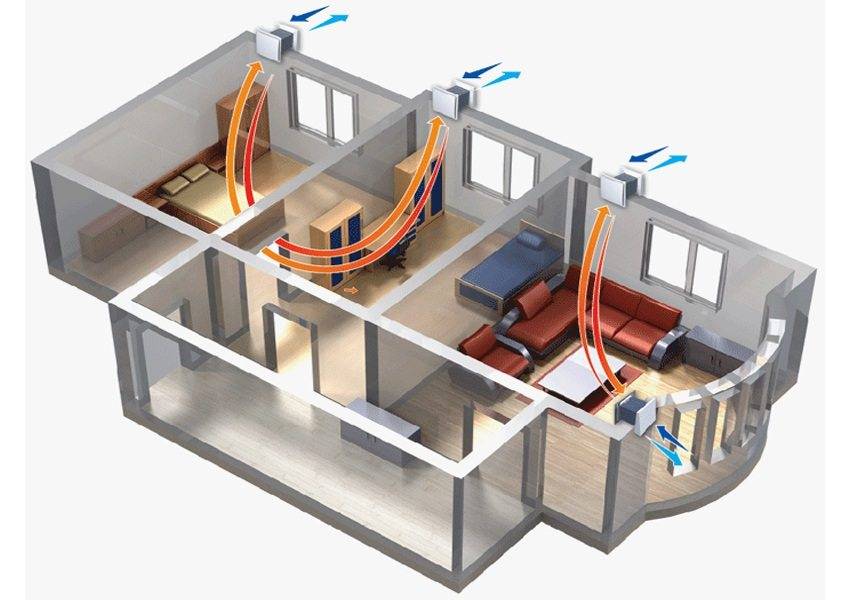

Бесканальная

Бесканальная система не имеет специальных воздушных каналов. В качестве примера может служить вентилятор, установленный в форточном проеме.

Аналогичные простые вентиляционные установки могут быть смонтированы в приточных отверстиях, за перекрытиями и т. п. Естественную вентиляцию также можно отнести к бесканальным вариантам.

Современным решением является использование бризеров. Это специальные электроприборы, позволяющие поддерживать в комнате постоянную температуру, влажность и осуществляющие очистку воздуха от примесей.

Виды вентиляционных систем по способу подачи воздуха

По способу подачи (перемещения) воздуха вентиляционные системы подразделяются на естественные и принудительные.

Для принудительных схем часто используется термин «механические». Остановимся подробнее на каждой из этих разновидностей.

Естественная

Как следует из названия, естественная вентиляционная система функционирует за счет свободного перемещения воздушных потоков. С физической точки зрения, данный процесс подчиняется простым закономерностям.

Между температурой и атмосферным давлением воздуха снаружи и внутри любого сооружения возникает разница величин, которая и вызывает движение воздушных масс.

При этом свежий воздух попадает в помещения через щели в оконных рамах, дверные проемы и т. п. (инфильтрация) или открытые форточки (проветривание), а загрязненный вытесняется на улицу.

Чем больше разница температур, тем выше скорость воздухообмена. Движение воздуха происходит самопроизвольно, без использования технических средств.

Естественная вентиляционная схема бывает неорганизованной, или самопроизвольной, и организованной. Принцип движения воздуха по первому типу описан выше.

Организованная система отличается тем, что в стенах на разном уровне делаются вентиляционные отверстия, которые обеспечивают приток наружного воздуха, а отработанные массы выбрасываются в атмосферу по вытяжным воздушным шахтам или каналам.

Чтобы работа была бесперебойной, расстояние по высоте между приточным отверстием и высшей точкой выпускного коллектора не должно быть менее 3 м.

Среди разновидностей организованной естественной вентиляции различают также ярусную, гравитационную и аэрацию. При аэрации воздух попадает в помещение и выводится из него через открытые фрамуги и окна.

Большим преимуществом естественного вентилирования является его простота, доступность и отсутствие сколько-нибудь существенных затрат. Это самая распространенная система.

Однако есть и недостатки. Поскольку циркуляция воздуха определяется только природными факторами, работа естественной вентиляции бывает нестабильной, особенно летом, в жаркую погоду.

Принудительная

Вентиляция механического типа, или принудительная, характеризуется наличием спецоборудования, которое позволяет осуществлять непрерывное вентилирование внутри зданий по воздухопроводам, независимо от атмосферных процессов.

Кроме того, зачастую присутствует опция по улучшению качества поступающего уличного воздуха. Устройство принудительной системы вентиляции позволяет оптимизировать температуру, влажность приточного потока и очищать его от пыли и других примесей.

В качестве агрегатов, которые отвечают за скорость воздухообмена, используются различные модели вентиляторов. Электронное управление обеспечивает эффективную работу комплекса без участия человека.

Рассматриваемая вентиляционная система имеет более высокую стоимость по сравнению с предыдущей и потребляет довольно много энергии. Но это тот случай, когда достоинства многократно перекрывают недостатки.

Комбинированная

На практике для качественной вентиляции помещений часто используется так называемая комбинированная схема. Она объединяет достоинства естественной и принудительной вентиляции.

Такое сочетание позволяет уменьшить затраты и экономить электроэнергию

Это особенно важно в медицинских учреждениях, жилых и общественных зданиях

Разновидности бытовых вентиляционных моделей

Бытовые вентиляторы дополнительно классифицируются по месту установки.

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.

Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья

Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.

Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком

Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.

Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

Назначение вентиляции

Вентилирование помещений любого назначения необходимо. Без этого невозможно обеспечить здоровый микроклимат внутри сооружений, где живут и работают люди. Вентиляционные процессы не тождественны простому проветриванию.

Они базируются на расчетах необходимого объема поступления свежего и чистого воздуха снаружи и удаления отработанного воздуха в атмосферу. Для этого создаются специальные каналы, по которым циркулирует воздушный поток.

Описанные выше функции осуществляет система вентиляции. Ее главная задача — вовремя и в достаточном объеме подавать уличный воздух в помещения здания и одновременно выводить загрязненный воздух обратно в атмосферу.

Таким образом, работа рассматриваемой системы должна обеспечивать полное обновление воздушных масс за расчетный период. Это способствует нормализации состава воздуха, увеличивая содержание кислорода и, соответственно, понижая уровень углекислого газа.

Кроме того, наблюдается стабилизация относительной влажности воздуха на оптимальном для жильцов уровне. При нормальной работе системы вентилирования в комнатах никогда не появится плесень и грибок.

Здоровая атмосфера способствует нормальному самочувствию и высокой работоспособности человека. Во многом это заслуга правильно организованной вентиляции.

Особенности проектирования вентиляции

Учитывая, какие виды вентиляции бывают и их главные параметры, возможно, добиться требуемого результата. В зданиях с плохой вентиляционной системой есть риск накопления пыли. Применение средств бытовой химии, труд бытовых приборов приводят к изменению физических и химических характеристик воздуха. Проектирование жилого дома либо производственных зданий не обходится без заранее обдуманной системы вентиляции.

Правильно спланированная система позволяет добиться необходимых показателей микроклимата. Многообразные виды вентиляции помещений – жилых, общественных, производственных — обладают своими нормами и требованиями. Все это важный инженерно–технологический аспект. Только грамотное выполнение проектирования систем вентиляции будет обеспечивать стабильно приемлемые условия в любых зданиях.

Механическая система

Главное отличие механической вентиляции от естественной заключается в том, что ее функционирование осуществляется с помощью специального оборудования, в ряде случаев — электрического вентилятора.

Вентиляторы бывают следующих видов:

  • радиальные — движение функционального колеса производится в одной плоскости с потоком воздушных масс;
  • осевые — движение функционального колеса происходит перпендикулярно воздушному потоку.

Существует следующая классификация систем механического типа:

  • вытяжные;
  • приточные;
  • комбинированные (соединяют в себе две вышеуказанные системы).

И если первые два пункта классификации можно увидеть и при естественной вентиляции, то последний пункт присущ только механическим вентиляционным устройствам.

Действие механической вентиляции основано не только на функционировании электрических вентилирующих устройств, но и включает в себя следующие компоненты:

  • фильтрационные устройства;
  • нагревающие элементы (могут функционировать от электричества или от воды);
  • насосы теплового типа;
  • несколько клапанов, демпферов и решеток.

Все эти компоненты требуются для регулировки потока воздушных масс, а также их очищения и нагрева.

  • сборная — подбор вентилятора и остальных компонентов производится отдельно друг от друга, а их сборка осуществляется непосредственно на объекте;
  • моноблочные — сборка всех элементов вентиляции осуществляется непосредственно на заводе, а потом в готовом виде поставляется на объект.

Первая разновидность вентиляций является более дешевой, но вот моноблочные системы гораздо удобнее при установке, к тому же они не нуждаются в дополнительных настройках, и их поставка чаще всего производится с уже встроенной автоматикой.

Общие принципы классификации систем вентиляции

Какие же бывают виды вентиляции? Как не сделать ошибку при выборе? Ответы на эти вопросы содержатся в специальных классификациях, которые помогают определиться с подбором системы даже неспециалисту.

Для составления вышеупомянутых списков используются принципы функционирования и особенности технических решений, которые применяются для организации вентиляции в жилых и производственных помещениях.

Схемы вентилирования различаются по:

  • способам перемещения воздуха. Существуют два основных вида циркуляции – естественный и принудительный. Во втором случае перемещение воздушного потока осуществляется при помощи различных приборов;
  • по функциональному назначению. По этому критерию различают приточную, вытяжную и вентиляцию смешанного типа;
  • по зоне охвата. Существуют схемы местного вентилирования и общая обменная система, которая отвечает за вентиляцию всего сооружения;
  • по разновидности конструктивных решений. Их две: канальная и бесканальная. В первом случае воздух перемещается внутри воздуховодов. Бесканальная система реализуется с помощью проветривателей, бризеров или регулировочных клапанов;
  • по дополнительным функциям. Здесь существует множество разновидностей. Например, вентилирование с дополнительным подогревом или с фильтрацией воздушных масс, которые поступают в помещение.

Ориентируясь по данным пунктам, можно детально рассмотреть каждый раздел классификации. Это будет полезно для решения вопроса о выборе подходящей вентиляционной системы.

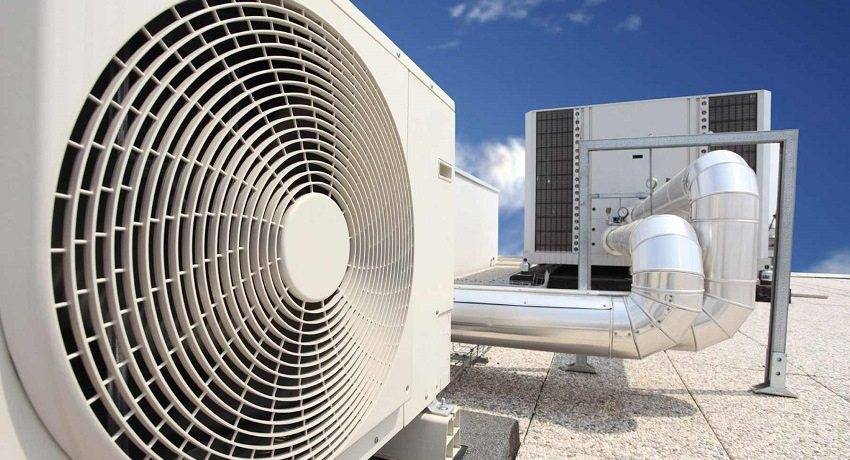

Кондиционеры

Являются последним словом в искусственном вентилировании. Кондиционирование не зависит от внешних условий атмосферы. Основная их задача – охлаждение климата, его вентиляция. В отдельные модели оснащены функциями подогрева, увлажнения, сушки, очищения от вредных примесей, запахов. Климат в помещении подаётся в зависимости от установленной скорости. Температура и другие параметры могут программироваться, аппарат оснащён таймером включения-выключения.

Кондиционеры бывают промышленного и бытового типа. Их отличает мощность аппарата. По размерам, уровню обслуживанию они превосходят другие системы.

Для каждого помещения система искусственного вентилирования подбирается индивидуально. Выбор зависит от размеров помещения, его планировки, функционального применения. В больших производственных зданиях одним видом не обходятся. Тогда как для офисного здания подойдет один вид общеобменной вентиляции или центральная, или локальная система кондиционирования.

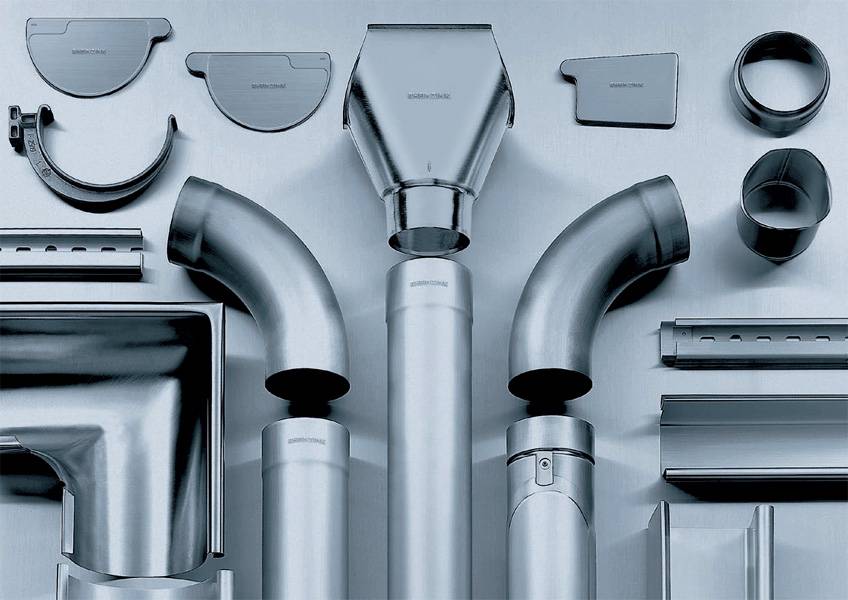

Виды воздуховодов для вентиляции

В системы вентилирования входят различные устройства, соединенные каналами воздуховодов. Они являются неотъемлемой частью естественной и механической вентиляции. Основной их функцией является транспортировка воздушных масс для создания комфортного микроклимата.

Эффективность их работы напрямую зависит от трех факторов:

  • форма воздуховодов;
  • используемый для их изготовления материал;
  • размер сечения устройства.

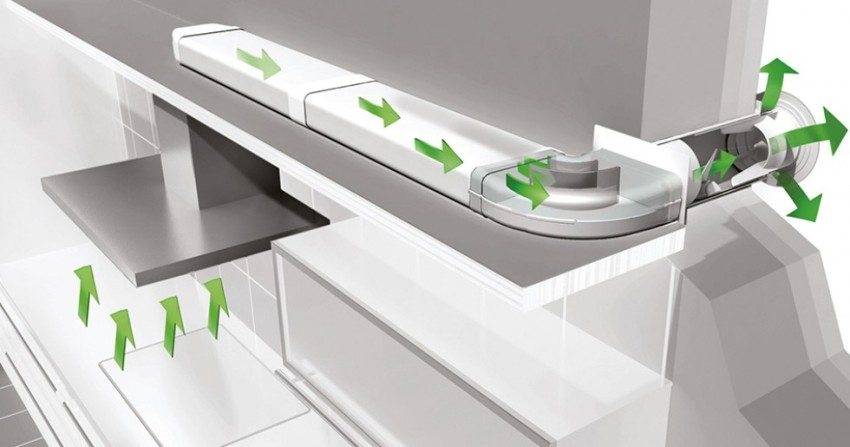

Пример обустройства пластикового воздуховода для кухонной вытяжки

Классификация воздуховодов по виду материала:

Металлические – используются для производственных помещений. Способны выдерживать большие нагрузки.
Пластиковые – используются для любых помещений. Основной плюс данного типа в том, что из таких конструкций можно собрать канал необходимой конфигурации. Данный материал имеет еще и высокий уровень шумо- и теплоизоляции.

Классификация по типу сечения:

Прямоугольные – легки в установке. Прямые линии не требуют дополнительных креплений.
Круглые – имеют большой диапазон размеров, занимают небольшие площади.

Использование в системе вентиляции гибкого гофрированного воздуховода

Существует еще разделение на жесткие и гибкие воздуховоды. Гибкие применяются там, где необходимо разветвление каналов. Для их монтажа требуются дополнительные крепления. Чаще всего только комбинирование различных видов воздуховодов приносит нужные результаты.

Местная приточная система в помещении

Требования к вентиляции производственных помещений не всегда удовлетворяются общеобменной вентиляцией. И тогда устанавливается местная приточная система.

Виды местной приточной вентиляции:

  • воздушно-тепловые завесы;
  • воздушные души;
  • оазисы;
  • воздушные завесы.

Воздушный душ это поток чистого воздуха, направленный на рабочее место. Цель его — усилить теплоотдачу организма сотрудника и предотвратить перегрев.

Установки душирования могут быть:

  • стационарными;
  • мобильными.

Душирование организуется в горячих цехах, а также при инфракрасном облучении персонала более 350 Вт/кв. метр.

Нормы вентиляции производственных помещений такого типа зависят от тяжести работы, температуры воздуха в цехе и интенсивности ИК-облучения. В среднем температура воздуха в воздушном душе от +18 до +24 градусов. Двигается поток со скоростью от 0,5 до 3,5 метра в секунду. Скорость прямо пропорциональна температуре воздуха и интенсивности облучения. А температура приточного потока обратно пропорциональна этим показателям.

Воздушные оазисы обслуживают целый участок цеха, который отгораживается от остальной площади легкими ширмами. На участке воздух двигается с рассчитанной скоростью и температурой. В оазисе кратность вентиляции промышленного помещения тщательно рассчитывается.

Воздушно-тепловые и воздушные завесы предназначены для предупреждения переохлаждения сотрудников и выхолаживания помещений через открытые двери или проемы.

Существует 2 вида завес:

  • с подогревом приточного воздуха;
  • без подогрева.

Общеобменная вентиляция необходима в тех случаях, когда влага, жар и загрязнения поступают по всему объему цеха и с помощью локальных мер нормы вентиляции производственных помещений соблюсти невозможно. При общеобменной системе вентиляции отработанный воздух в производственном помещении разбавляется чистым до требований санитарно-гигиенического контроля. Это не экономная и не очень эффективная система.

Для предотвращения подсоса грязного воздуха из цеха, вентиляционные камеры и воздуховоды тщательно уплотняются и монтируется вентиляция производственного помещения в наиболее чистых местах.

Согласно нормам санитарно-гигиенического контроля вентиляционных систем производственных помещений, все составляющие содержатся в чистоте и проходят периодические проверки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
