Вытяжка для кухни с воздуховодом — варианты с коробом и без

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Причины неэффективной работы вытяжки

Проблемы в работе вытяжной системы не понаслышке знакомы владельцам квартир, построенных в советскую эпоху. Жители новостроек по большей части лишены удовольствия присутствовать на трапезе соседей, поскольку новые дома оборудуют современными комплексами принудительной вентиляции.

Такие системы не пропускают в квартиру посторонние запахи.

Паутина, грязь и пыль, скопившиеся в вытяжном канале, являются одной из основных причин недостаточной циркуляции воздуха в помещении

Причина №1. Снижение эффективности вентиляции в старых домах, в принципе, процесс достаточно предсказуемый. Основная причина – это банальное засорение вентиляционного канала, в котором со временем скапливается мусор, грязь, пыль и прочие отходы, поступающие из помещения.

В результате выпускное отверстие сужается и становится неспособным полноценно перерабатывать забираемый грязный воздух.

В многоквартирных домах, объединенных общей вентиляционной шахтой, загрязнения из индивидуальных каналов попадают в общедомовую систему. Постепенно шахта засоряется мусором и может полностью забиться. Процесс, длящийся годами, может привести к тому, что функционирование вентиляционной системы будет парализовано.

Такая проблема решаема путем восстановления воздуховодов и устранения первопричин их частичной или полной блокировки.

Причина №2. Еще одна предпосылка, способствующая ухудшению воздухообмена – это наличие в соседской квартире мощной кухонной вытяжки. Впрочем, это вполне объяснимо. Внутридомовая естественная вентиляция рассчитана на расход воздуха до 90 м3/час.

Одна вытяжка создает воздушный поток более 1000 м3/час, естественно, от этого страдают соседние вентиляционные каналы, выходящие в общую шахту. А если вытяжка не одна, а у каждого второго соседа? Ответ очевиден.

Вытяжка значительно улучшает микроклимат в соседской кухне, но также она может оказать негативное влияние на работу естественной вентиляции в других квартирах, связанных общедомовой вентиляционной шахтой

Причина №3. Замена деревянных окон на металлопластиковые тоже является фактором, негативно влияющим на работоспособность вентиляционной системы. Оказывается не всегда герметичность, присущая современным стеклопакетам, играет на руку жителям старых домов.

В советские времена только ленивый не ругал строителей, допускавших просчеты в установке окон и дверей. Как выяснилось сегодня, «виновные» работали строго по инструкции на благо жителей, т.к. для полноценного функционирования естественной вентиляции необходимы щели, которые в избытке имелись в старых деревянных окнах.

Отверстия обеспечивают постоянный приток свежего воздуха с улицы, а герметичные металлопластиковые конструкции его наоборот перекрывают. В результате в помещении повышается влажность, окна запотевают, на стенах образуется плесень и грибок.

Современные стеклопакеты не могут обеспечить полноценный воздухообмен в квартире многоэтажного дома, в котором применяется естественная система вентиляции. Запотевшие окна свидетельствуют о чрезмерной влажности помещения и необходимости использования устройств принудительной вентиляции

Причина №4. В немалой степени работа вентиляционной системы зависит от сезона. Чаще всего проблемы с вытяжкой проявляются в жаркий период, в то время как зимой вытяжной люк функционирует исправно.

Дело в том, что эффективность работы системы с естественной вентиляцией находится в прямой зависимости от разницы температуры внутри и снаружи здания.

Летом температура на улице и в квартире практически одинакова, поэтому и появляются проблемы. По старым СНиПам предполагалось, что в жаркое время воздухообмен будет осуществляться за счет проветривания помещения открытыми окнами.

Вытяжка для кухни с воздуховодом: конфигурации воздуховодов

Учитывая конфигурационные особенности, трубы делят на 2 типа. Отметим, что они одинаково успешно применяются в квартирах и загородных домах.

Жесткие конструкции. Речь идёт об алюминиевых, стальных или пластиковых изделиях

Главная особенность устройств этого типа – внутренняя поверхность остается всегда гладкой, что крайне важно для недопущения скопления жира, копоти и грязи. Ко всему прочему установка воздуховодов данного типа занимает минимум времени, физических усилий

Удобство эксплуатации нивелирует ключевой недостаток – высокую цену.
Гибкие решения. В 90% случаев речь идёт о гофрированных алюминиевых каналах. Сегодня популярностью пользуются пластиковые модели, угол размещения которых можно корректировать любым удобным образом. Главное преимущество этих изделий – их можно сжимать и растягивать абсолютно свободно. Длина такого короба не может превышать 3 м, потому как каждый последующий метр нивелирует уровень производительности на 7%.

Гибкие воздуховоды с фиксатором на конце

Без практических навыков самостоятельно установить металлические или пластиковые воздуховоды для вытяжки крайне сложно. Гораздо проще сделать это, при наличии гибких конструкций – гофры.

Что это такое?

Не все кухонные помещения подключены к системе общедомовой вентиляции. Здесь могут быть разные причины, от забитых каналов до полного их отсутствия (например, такое встречается в частных домах). Иногда для нормализации кухонной атмосферы требуется не столько замена, сколько очистка воздуха от нежелательных компонентов.

Например, в кухнях с электроплитами можно не делать закрывающуюся дверь. А многие пользователи вовсе удаляют стену между гостиной и кухней, тем самым расширяя пространство обоих помещений. В таких условиях вентиляция оказывается вполне достаточной, но возникает другая проблема — распространение по квартире запахов, влажности, частиц жира или копоти.

Для решения проблемы используют специальные устройства. Их по привычке называют вытяжками, хотя, строго говоря, они таковыми не являются. Правильнее их называть фильтрами, или рециркуляционными установками, производящими очистку и постоянный круговорот воздуха в помещении.

Внешне они похожи на вытяжки, подключенные к вентиляции. Они имеют зонт, производящий отбор воздуха он варочных поверхностей. Попадая в корпус, воздух пропускается сквозь угольный или иной фильтр, после чего он выбрасывается обратно в помещение. Такой способ не создает разрежения, не вызывает поступления в кухню потока из других помещений (что не всегда допустимо).

Полезный эффект от таких приспособлений напрямую зависит от конструкции и качества фильтров. Если они наполнены простейшими материалами (активированный уголь или иные традиционные виды), то качество очистки воздуха будет средним или откровенно низким.

Поскольку притока свежего воздуха нет, в помещении все равно будут присутствовать запахи, распространяться влажность. Кроме того, автономные установки не способны удалять избыточную теплоту, что создает необходимость в частом проветривании или использовании дополнительной вентиляции.

Виды и особенности

Разнообразие ассортимента вытяжек, предлагаемых производителями, иногда поражает. Легко найти лучшую ценностную и качественную модель на рынке.

Но для неподготовленного покупателя подбор и установка такой кухонной техники будет сложной, а порой и невозможной задачей. Поэтому, прежде чем идти в магазин или заниматься установкой капюшона, необходимо разобраться во всех тонкостях и нюансах.

Санитарные нормы и требования

Любой тип вытяжки, рециркулирующий или вентилируемый, должен быть способен пропустить через варочную зону в 10-12 раз больше воздуха за один час.

Это строгое гигиеническое требование, которое должно соблюдаться. На кухне широко используются открытые камины и отопительные приборы. И влажность в комнате намного выше, чем в других комнатах.

В результате концентрация углекислого газа, вредных загрязняющих веществ и выхлопных газов постоянно увеличивается, что негативно сказывается на благополучии человека.

Если устройство подключено к вентиляции, то снаружи должна быть обеспечена подача кислорода

Если этот фактор не будет принят во внимание, произойдет эффект перекоса. В результате воздух будет всасываться из воздуховода обратно на кухню

Другое требование – вытяжка должна быть установлена как можно ближе к варочной поверхности. Это минимум 65 см для электрической и 75 см для газовой плиты.

На устройство обязательно должна быть установлена специальная решетка, на которую будет наноситься грязь и жир. Это предотвращает попадание отходов в вентиляционный канал.

Вытяжка с отводом в вентиляцию

Классическими и наиболее знакомыми для большинства людей являются вытяжки, которые вытягивают воздух через вентиляционный колодец. Постоянный приток свежего воздуха позволяет чувствовать себя лучше, улучшает настроение и делает пребывание на кухне более комфортным.

Как правило, вытяжные устройства обеспечивают принудительную вентиляцию, для которой используется вентилятор. Такой подход позволяет в кратчайшие сроки удалить из помещения излишки влаги, которые могут нанести вред комплекту мебели, неприятные запахи, различные пары, сажу, излишки углекислого газа и т.д.

Чтобы не загрязнять атмосферу вокруг дома, вытяжки используют специальный фильтр, который собирает большую часть загрязняющих веществ.

Вытяжка притягивает застоявшийся воздух и удаляет его из помещения, для чего используется вентиляционная шахта дома или квартиры.

Единственным недостатком встраиваемых вентиляционных вытяжек является то, что их трудно установить. В конце концов, устройство должно быть подключено к воздуховоду. Если в вашем доме нет воздуховода, вам нужно просверлить отверстие в стене.

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Когда устанавливают кухонную вытяжку без воздуховода

Установка вытяжки без воздуховода не всегда возможна или практична. На это есть разные причины:

• Если на кухне используется газовая плита, системы с воздуховодами опасны, поскольку в вентиляционной шахте может возникнуть обратная тяга.
• Размещение варочной панели на расстоянии от вентиляционной шахты требует либо строительства воздуховода, что делает помещение некрасивым, особенно если это студия.
• Центральная вентиляция либо отсутствует, либо работает неправильно.

В этих ситуациях рециркуляционная вытяжная установка по-прежнему является предпочтительным, а иногда и единственным вариантом.

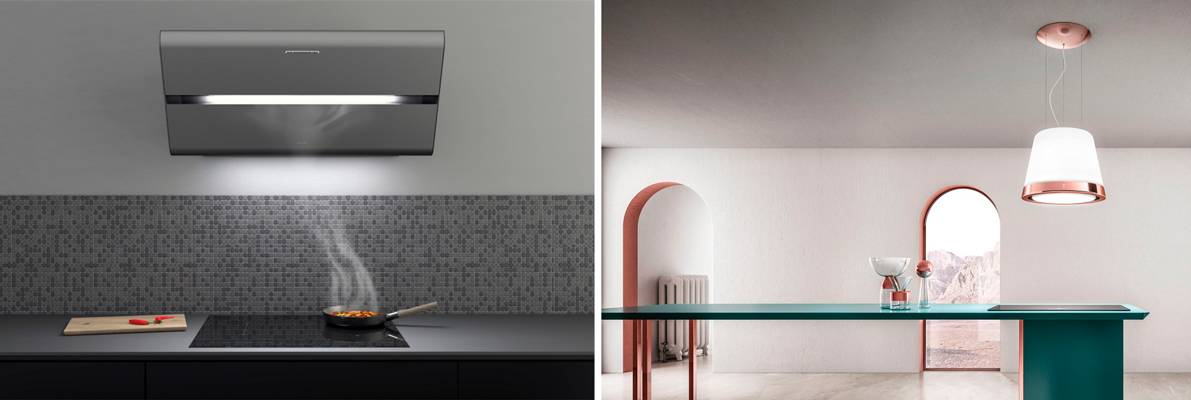

Вытяжки для кухни без отвода в вентиляцию

Случается так, что проем для вентиляции находится далеко от плиты, подводить отводы к ней становится проблематичным. Тогда может помочь вытяжка для кухни без отводного короба. Она работает по принципу фильтрации загрязненного воздуха, что позволяет использовать его вторично.

Основная деталь рециркуляционной вытяжки – фильтры, которые очищают воздух от жира, водяного пара, способны адсорбировать запах. Как правило, фильтрационная схема состоит из двух частей:

• фильтры для грубой очистки, которые очищают воздухопоток от влаги, частиц жира, масла, пыль и т.д. Представляют собой пластиковую или металлическую решетку, которую можно использовать много раз;
• фильтры для тонкой, тщательной очистки, задерживающие водяной пар, запахи. Наиболее часто используются угольные фильтры, отличающиеся адсорбирующими свойствами.

Угольные фильтры для рециркуляционных вытяжек необходимо часто менять, что приведет к определенным материальным затратам. При интенсивном, частом приготовлении пищи фильтрационная система засорится быстро, фильтр придется сменить через месяц. Если использование вытяжки происходит нечасто, возможна смена через 2-3 месяца. Со временем угольный фильтр теряет свои поглощающие свойства, слеживается. Прохождение воздухопотока усложняется, замедляется.

Рециркуляционные вытяжки оснащаются мощными вентиляторами, способными вытягивать воздушный поток через плотный угольный фильтр. Рабочий шум приборов несколько выше традиционных аналогов.

Конструктивно делятся на:

• плоские;
• встраиваемые;
• подвесные;
• наклонные.

Наиболее эффективны именно наклонные устройства.

Видимая часть короба

Фасад короба можно выполнить в двух вариантах:

• две распашных дверцы;
• одна горизонтальная, которая открывается снизу вверх.

Как будут открываться дверцы, зависит от вас и лично ваших предпочтений. Здесь учтите ваш рост и особенности конструкции кухонного гарнитура.

В качестве фасада не стоит использовать стекло, так как оно не скроет внутреннюю часть короба и зеркало. Основная функция зеркала — увеличить пространство, а в нашем случае оно будет находиться на уровне выше глаз и его роль в увеличении помещения будет ничтожно мала.

Короба для вытяжки прячут гафротрубы

Фасад кухонного короба должен ничем не отличаться от фасадов других кухонных шкафов. Не забывайте, его роль — маскировка. Это достаточно легко, если вы закажите весь кухонный гарнитур у одного производителя и заранее сообщите ему размеры будущей вытяжки.

Если же вы самостоятельно принялись за изготовление короба, постарайтесь подобрать одинаковый материал и средство для нанесения цвета или рисунка.

Материал для изготовления короба для вытяжки прямо пропорционально зависит от материала, из которого собран кухонный гарнитур.

Наиболее часто используемые материалы: натуральное дерево, ДСП и МДФ.

Можно предположить, что короб не так будет подвергаться воздействию воды, жара или пара, как столешница. Поэтому на материале для его изготовления можно сэкономить. Как показывает практика, это ложный вывод.

Выбор короба для вытяжки — серьезное занятие

Короб точно так же, как и любая другая кухонная поверхность, подвергается воздействию всех химических реакций, происходящих на кухне. На нем оседает запах, жир, гарь и пар. И очищать его приходится точно так же, как и любой другой фасад. Поэтому материал для короба должен выдерживать еще и чистящие средства.

Для надежности и более длительной гарантии постарайтесь заказать кухонный гарнитур у одного производителя.

Вытяжки крепятся с помощью специальных отверстий по углам, в которые вкручиваются болты. Телескопическая вытяжка крепится точно так же, за исключением нижнего горизонта, так как он закрепляется «по установке».

Особенность телескопических вытяжек заключается в том, что одна часть механизма должна находиться внутри короба. Эта часть крепится к нижнему горизонту короба. Поэтому нижний горизонт получается несколько приподнятым по отношению к нижней части короба.

Оформление вытяжки для кухни

Установка вытяжки довольно простой процесс: сначала стяните верхний горизонт с боками, затем установите эту конструкцию на вытяжку. После чего «по месту» установите нижний горизонт и зафиксируйте его местоположение в коробе.

Далее на этом уровне просверлите отверстия в боках короба и закрепите нижний горизонт.

Мы вам представили краткую рекомендацию по установке вытяжки в короб. Конечно, существует масса других конструкций, более сложных, но для начинающего ремонтника этого вполне достаточно.

Вытяжка — это неотъемлемая часть кухни, ведь она избавит вас от нежелательных запахов, испарений и жира, оседающего на стенках шкафа. Конечно, проветрить кухню можно, открыв окна, но это не всегда эффективно и не всегда возможно.

А вытяжка без короба смотрится как нефункционирующая часть кухонной техники и создает на кухне ощущение постоянного ремонта.

Поэтому короб — это важная деталь в вашем кухонном интерьере, о которой следует побеспокоиться заранее. Ведь, если заказывать короб отдельно от кухонного гарнитура — его стоимость завышается, так как размер заказа небольшой. Конечно же, если вы обладаете столярными навыками, вам можно только позавидовать и пожелать удачи в работе.

В противном случае не стоит испытывать первый опыт на столь важной конструкции

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов.

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110х55 мм;
• от диаметра 100 мм к размеру 120х60 мм;
• от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов
