Вибродвигатель для вибростола
Ещё проще сделать вибродвигатель для вибростола, на котором изготавливают тротуарную плитку, шлакоблоки, бордюрный камень. В зависимости от режима использования установки, подбирают необходимый электродвигатель по частоте вращения вала. Для изготовления плитки и блоков на вибростоле подойдёт любой двигатель, но в отличие от наружного бетонного вибратора, на вал двигателя нельзя устанавливать эксцентрик. Дело в том, что силуминовый корпус бытового электромотора (в отличие от промышленных вибромоторов) может не выдержать нагрузки и довольно быстро выйдет из строя.

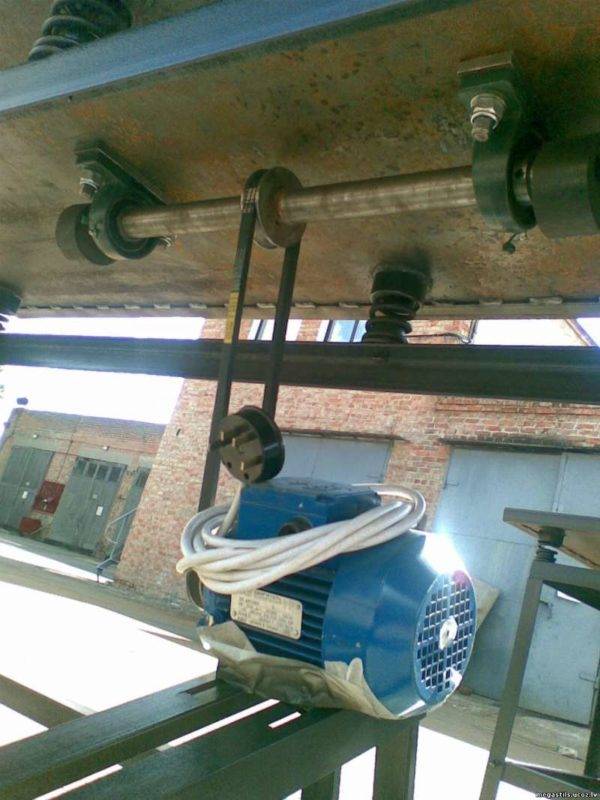

Для изготовления вибродвигателя такого типа придётся использовать дополнительный вал с эксцентриком, который и будет жёстко крепиться к вибростолу. Дебаланс на валу крепится по той же схеме, что и в поверхностном вибраторе для бетона, а двигатель может закрепляться отдельно на каркасе установки, а передавать вращение на вибрационный вал через обычную ременную передачу.
Так можно недорого и быстро изготовить вибродвигатель для любых целей самостоятельно, за короткое время и без значительных финансовых затрат. А сэкономить можно порядочно, поскольку цена заводского вибродвигателя на 220 В Ярославского завода — от 10 000 рублей в зависимости от мощности. Удачной всем работы!
Что такое вибростол и для чего он необходим
Вибростол, или как его еще называют, вибропресс – это специальное устройство, предназначенное для изготовления тротуарной плитки. Главным преимуществом этого устройства считается способность его рабочей поверхности совершать колебательные движения. Кроме того, вибростол можно использовать и для других целей, например, для изготовления памятников, секций бетонных заборов и т. д.
С помощью вибростола и специальных форм, можно изготовить тротуарную плитку любого размера и конфигурации.
Что касается самостоятельного изготовления вибростола, то к этому чаще всего прибегают в том случае, когда хотят самостоятельного заняться изготовлением тротуарной плитки для оформления собственного двора. Хотя в отдельных случаях этот способ используют для организации собственного небольшого предприятия.
Конечно, используя вибростол, заниматься производством в промышленных масштабах точно не получиться, но учитывая, что сделать его можно из подручных материалов, а со своими основными функциями – устранением пузырьков воздуха и уплотнение состава форм, такой прибор справится отлично.
Как можно более подробно рассмотрим, что понадобится для того, чтобы сделать самодельный вибростол, а также поэтапную инструкцию для его изготовления.

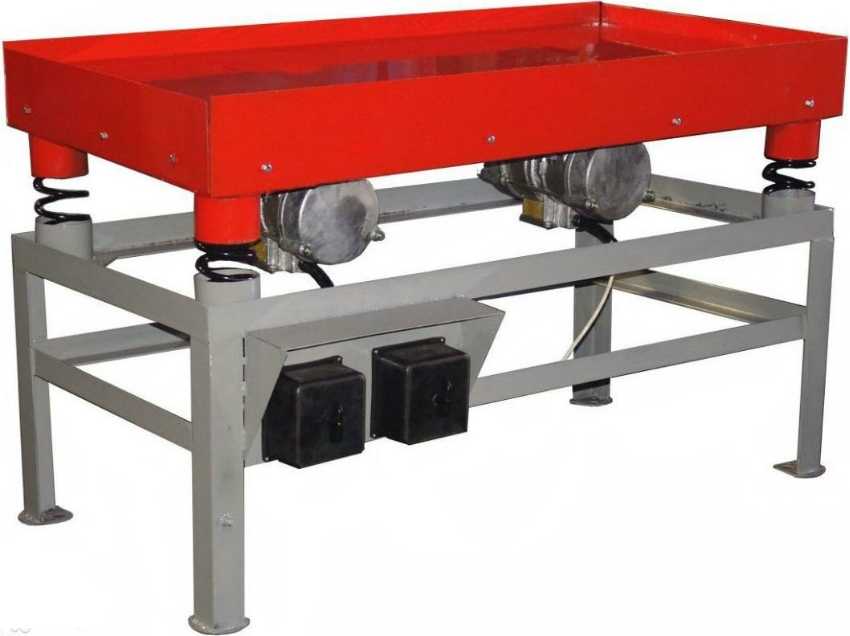

Вибростол можно приобрести в строительном магазине или же изготовить самостоятельно из подручных материалов.
Выбор электродвигателя
Самодельный вибростол для производства тротуарной плитки можно оборудовать обычным электродвигателем на 220 В или 380 В мощностью 0,25-1,5кВт, предварительно намеренно разбалансированным. Если вибростол изготавливается для длительного использования, то целесообразно оборудовать его специально предназначенным для этого электромотором с устройством регулирования амплитуды колебаний, например, ИВ-98, ИВ-99Б, ИВ-99Е производства Ярославского электромеханического завода.

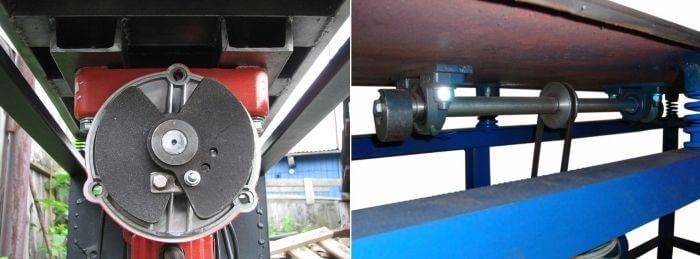

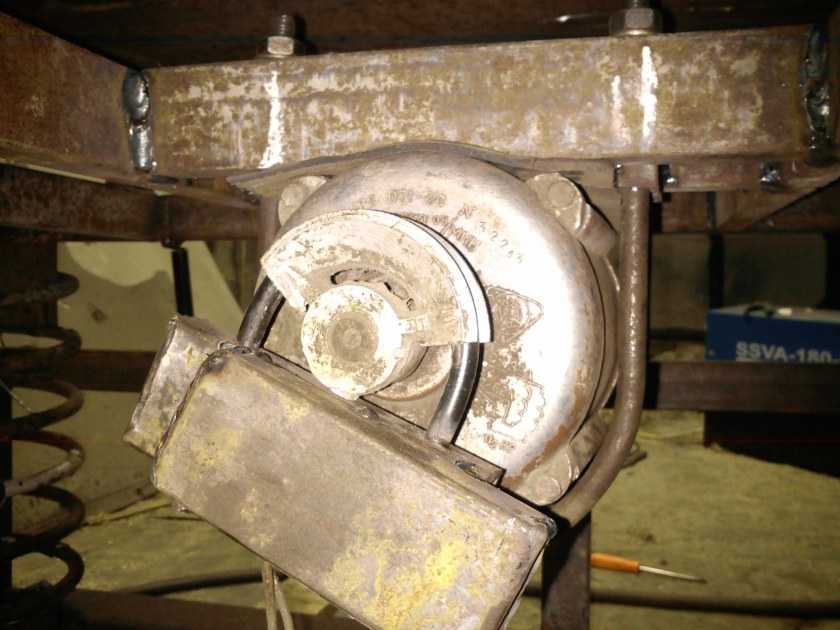

Способы разбалансировки мотора
В зависимости от места установки двигателя, производят разбалансировку или шкива на нём, или блока ременной передачи на столешнице.
Разбалансировку осуществляют различными способами:
- на вал насадить круглый шкив со сточенным или просверленным участком окружности;
- приварить на шкив гайку (размер и вес определяется экспериментально);
- надеть на вал муфту с приваренным на торец поперёк болтом с двумя гайками, которые можно передвигать по резьбе и контрить между собой, регулируя величину разбалансировки; число колебаний при вибрации равно числу оборотов двигателя, а сила вибрации зависит от удалённости гаек от центра вала (гайка дальше – сила больше).
Монтаж электродвигателя
Крепление мотора к столу или столешнице производят болтами с использованием под гайками прорезных шайб (шайб Гровера), препятствующих отворачиванию гаек под воздействием вибрации. В конструкции должна быть исключена вероятность попадания на электродвигатель воды из форм с раствором.

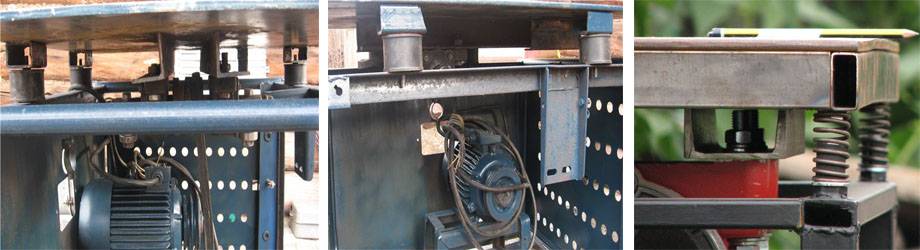

Столешница приводится в движение электродвигателем, расчетной мощности с эксцентриком на валу
Порядок изготовления
Чертежи для самостоятельного изготовления вибросита несложно выполнить самому. Для наглядности приводим свой схематичный план будущего изделия.
Наше вибросито имеет следующие размеры:
- общие габариты основания (рамы): длина – 1350 мм, ширина – 560 мм, высота – 850 мм;
- размеры внешнего ящика: длина – 610 мм, ширина – 455 мм, глубина – 120 мм;
- размеры откидного ящика (внутреннего) выбираются таким образом, чтобы его можно было без особых усилий и трения о стенки внешнего ящика опрокинуть и освободить от отсева.
Сначала из брусков и досок изготавливаем раму необходимого размера. Деревянные детали скрепляем при помощи металлических уголков, пластин и саморезов. Затем с внутренней стороны основания крепим направляющие бруски – «рельсы» (используем 6 металлических угольников), по которым будут двигаться ящики (для повышения антивибрационных качеств между направляющими и уголками устанавливаем резиновые опоры-амортизаторы). Направляющие скрепляем между собой поперечными брусками по принципу шпал между железнодорожными рельсами. В верхней части рамы делаем площадку и крепим на ней электропилу.
Затем делаем конструкцию, которая представляет собой два ящика, вставленных друг в друга и скрепленных между собой рояльной петлей: один без дна (внешний), а второй с закрепленной металлической сеткой вместо дна (внутренний). Размер ячеек сетки выбирается, исходя из размера той фракции сыпучего материала, которую хотим получить в итоге. К «бездонному» ящику снизу крепим четыре ролика (их можно купить в магазине мебельных аксессуаров). Лезвие ножовки прикрепляем к внешнему ящику с помощью пружинной скобы и болтов (10 мм). Поступательное движение от лезвия передается ящикам, которые осуществляют движение вперед-назад по двум направляющим. В процессе движения сетка вибрирует и сыпучий материал, насыпанный сверху, просеивается.
Желоб, изготовленный из фанеры, по которому просеянный материал попадает в емкость для сбора, жестко крепим к основанию (его также можно изготовить из листового железа или кровельной жести).
Потребляемая мощность самодельного вибросита зависит от модели примененной электропилы. Чем больше мощность электропилы, тем больше могут быть габариты самодельного вибросита. А это в свою очередь позволит увеличить производительность всей установки.

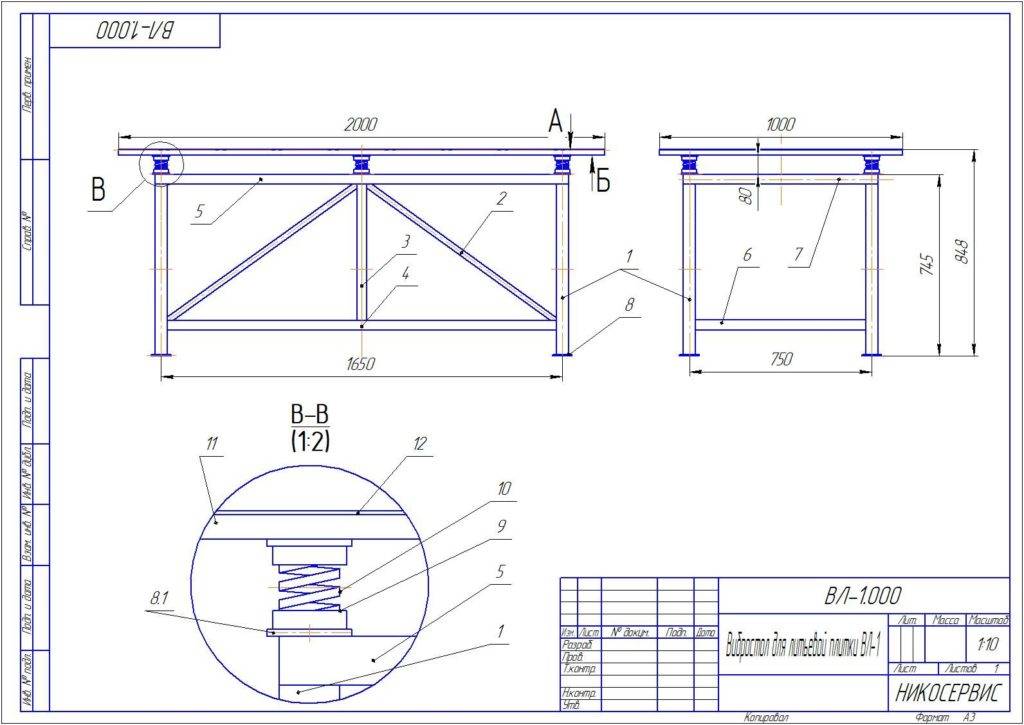

Как сделать вибростол своими руками с горизонтальной вибрацией

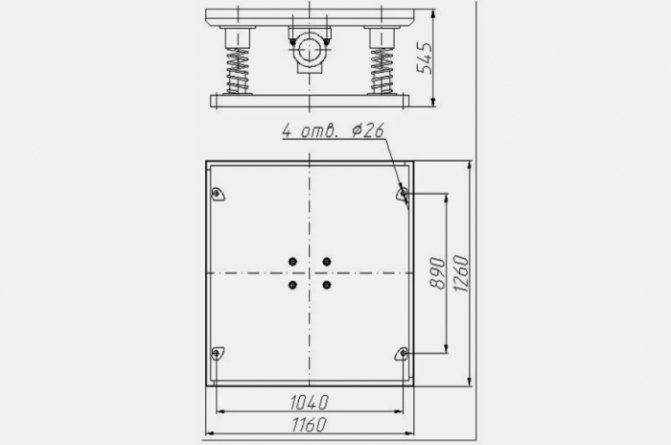

Размеры вибростола для плитки
размеры столешницы целесообразно сделать 600х600 или удлинить одну или обе стороны. Делать их уже – нецелесообразно, т.к. при вибрировании формы имеют свойство перемещаться и их нужно постоянно «ловить» или же устанавливать меньше и располагать строго по центру. Слишком узкий стол снижает производительность вибростола и является довольно неустойчивой конструкцией.
Примечание. На размеры вибростола влияет и запланированный объем производства, чем он больше, тем больше должны быть размеры столешницы. В свою очередь, увеличение габаритов столешницы выдвигает повышенные требования к материалу ее изготовления, к устойчивости станины и мощности двигателя.
высота вибростола. Рассчитывается исходя из физиологических параметров человека, который будет работать за столом. При среднем росте удобной высотой является 900-1000 мм.
Примечание. Определяясь с высотой стола, учтите способ его установки. Если ноги стола будут укапываться и цементироваться их нужно сделать длиннее. Если конструкция будет мобильной – такой высоты достаточно.
Инструмент:
- сварочный аппарат;
- дрель;
- болгарка.
Материалы для изготовления стола:
материал для столешницы. В качестве такового можно использовать фанеру или металл. Фанерная столешница (14 мм) за счет малого веса позволяет передать большую вибрацию от вибродвигателя, к тому же значительно снижается уровень шума при работе. Но большинство пользователей отдает предпочтение металлу, стальному листу толщиной в 5-10 мм, в виду большего ресурса его использования. Столешница для вибростола из ДСПСтолешница для вибростола из листовой стали
Примечание. Более тонкий лист следует усилить металлической трубой или уголком, приварив их по периметру и по центру.
металлический уголок 50х50 мм (136 руб/м.п.). Для окантовки столешницы. Такой бортик не позволит формовочным емкостям сместиться с поверхности во время вибрации; Бортик вибростола из уголкаОграничитель края вибростола из уголка
швеллер для крепления мотора (от 211 руб/м.п.). Приваривается в центре под столешницей. В нем просверлены отверстия под болты для крепления мотора; Швеллер для крепления вибромотораКрепление для вибромотора
металлические трубы для ног опоры – 40х40 при толщине в 2 мм (107 руб/м.п.);
трубы для формирования верхних перекладин – 40х20 при толщине в 2 мм. (84 руб/м.п.) и нижних перекладин – 20х20 при толщине в 2 мм. (53 руб/м.п.). Если используется одинаковый размер заготовок, нужно брать более массивные, т.к. они должны выдерживать вес столешницы и размещенных на ней форм; Конструкция рамы вибростола для плиткиРама с опорами для вибростола
металлические пластины для формирования подошвы ног опоры. Подойдет лист металла толщиной в 2 мм с размерами не менее 50х50; Устройство каркаса вибростола
пластина для установки электрооборудования;
пружины. Их назначение обеспечить вибрацию. Пружины можно приобрести на авторазборке. По отзывам пользователей отлично подходят пружины с мопедов. Устанавливаются пружины по углам стола. При значительной площади рабочей поверхности устанавливается дополнительная пружина по центру. При этом изменяется конфигурация опоры и место установки двигателя; Пружины для вибростолаПружины для вибропресса
К сведению. Стоимость пружины диаметром 53 мм, высотой 113 мм. для скутера составляет 500 руб.
болты для установки на них пружин. Или заготовки трубы, длиной 50-70 мм и диаметром, превышающим диаметр пружин на 5-10 мм, которые будут выполнять функцию стакана для пружины; Стаканы для пружин вибростолаМесто крепления стаканов для пружин вибростола
Примечание. При диаметре стакана существенно превышающем диаметр пружины будет происходить неравномерная вибрация и износ пружин. А столешница будет раскачиваться, а не вибрировать.
болты и шайбы (4 шт). Предназначены для крепления двигателя;
электрический кабель достаточного сечения, розетка, выключатель, автоматический выключатель;

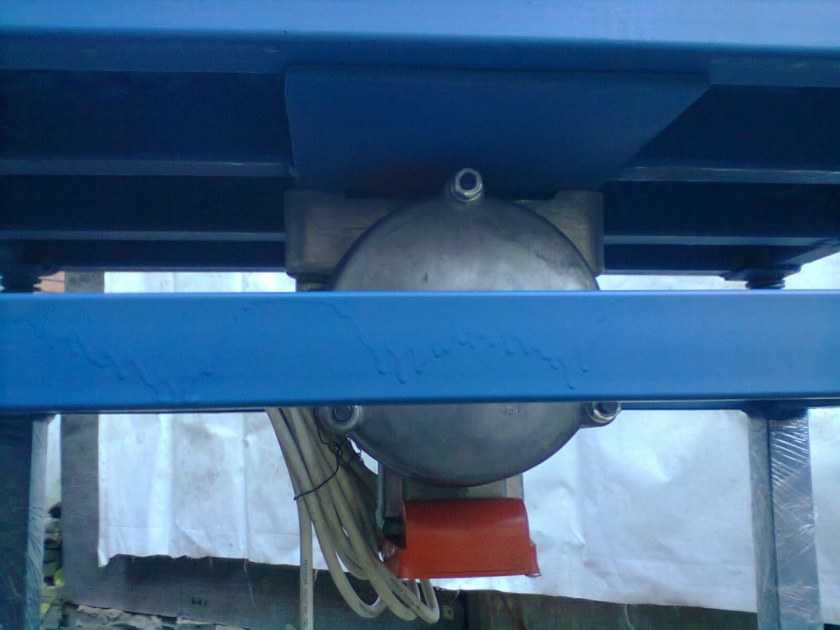

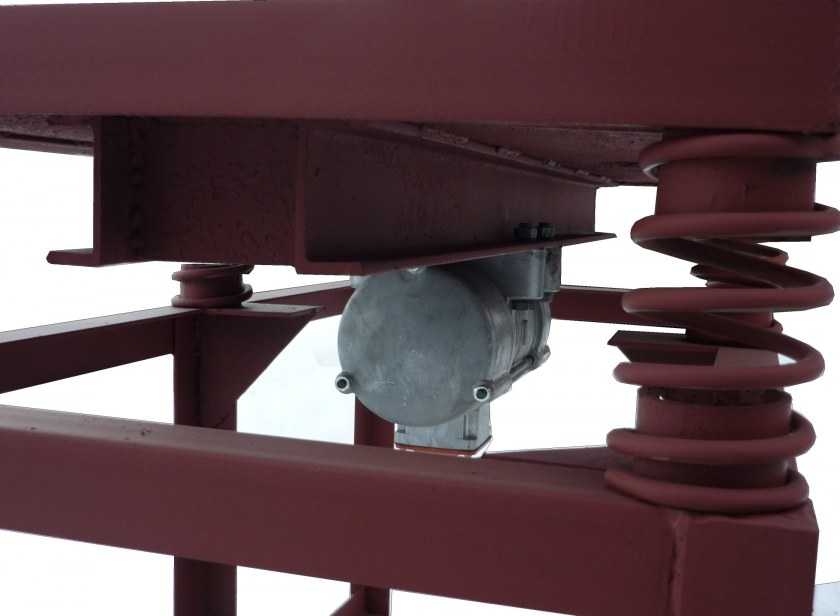

электромотор (вибратор или вибродвигатель для вибростола). Крепление электромотора для вибростолаЭлектрический двигатель для вибростола
Как сделать вибродвигатель своими руками
Для создания более плотной массы бетона в основах под дом и других конструкциях из него, используются вибромоторы погружного или поверхностного типа, мощность которых составляет от 1 до 1,5 кВт, работа в сети 220 В. Чертежи вибромотора можно найти в свободном доступе на просторах интернета. Для его изготовления необходимы:
- Ручки для направления, удерживания, переноса устройства.
- Электродвигатель необходимой мощи.
- Эксцентриковый дебаланс.
- Кабель питания.
- Основания нужных габаритов.
Какова мощность? Для того чтобы сделать вибромотор погружного типа необходимо применить перфоратор силой не меньше 1,5 кВт.
Также потребуется прут из метала нужной длины, пластина из метала диаметром примерно 60 мм. К торцу прута или арматуры крепится пластина при помощи сварки, другой торец нужно обточить таким образом, чтобы была возможность закрепить его в хвостовой зоне перфоратора.
Механизм способен уплотнять бетон при помощи вращательных и поступательных движений. Пузыри воздуха, которые образуются в бетоне, удаляются быстро и без проблем. Положение вибратора нужно изменять каждые 2-3 минуты.
Вибромотор на 220 Вольт своими руками
Вибродвигатель данного типа работает при помощи воздействия на бетон через опорную поверхность действующего элемента.
Оборудование
Чтобы его изготовить необходимо следующее оборудование:
- перфоратор малых размеров;
- электродрель.
Чтобы работа была качественной, хватит мощности на уровне 1–1,5 кВт.
Инструмент
Для конструкции с маневренным валом нужны:
- дрель с электроприводом;
- труба из нержавейки;
- металлический трос в защитном кожухе;
- ось из стали;
- шарикоподшипники – 2 шт.
В трубе необходимо составить два подшипниковых узла, на внутренней обойме которых поставлен стержень из стали с эксцентриком.
Он совмещается с дрелью при помощи эластичного троса.
Во время вращения вала появляется колебание насадки, и как результат, повышается плотность бетона.
Вибромотор своими руками для вибростола
Составляющие вибрационного стола:
- силовая металлическая конструкция наподобие рамы;
- столешница, зафиксированная на опорном станке;
- электропривод – вибродвигатель;
- пружины, которые нужны для взаимодействия площадки с рамой из стали;
- пульт управления, установлен на станке.
Плотность бетона достигается при соблюдении таких условий:
- понижение амплитуды вибрации;
- ритмичная вибрации площадки.
Чтобы этого достичь, нужно точно подогнать вес груза, установить координаты соединения привода, подобрать набор характеристик вибродвигателя. Мотор нужно аккуратно зафиксировать на раме механизма и подсоединить кабелем к пульту управления.
Существуют разные версии качественного исполнения, которые различаются местоположением груза.
Один может устанавливаться на валу двигателя, а также функционировать автономно. Второй вариант предусматривает передачу крутящего момента при помощи ременной передачи.
Вибромотор на основе перфоратора
Он имеет простую конструкцию, изготавливается из таких деталей:
- стержень из стали;
- шайба торцевая.
Шайба крепится при помощи сварки в торце бруска, а его длина отвечает глубине формы. Работа устройства реализовывается при возвратно-поступательном ходе рабочего органа. Пика прикасается к дну на формы и влияет на бетонную массу, проявляя себя как ключ вибраций.
При выполнении мероприятий, связанных с благоустройством территории частного дома или дачного участка, возникает необходимость в использовании изделий из бетона. Их, конечно, можно приобрести в специализированных магазинах. Однако имеется возможность сэкономить финансовые ресурсы, если самостоятельно изготовить тротуарную плитку и бордюры. Для этого потребуется оборудование для вибрационного уплотнения смеси, включающее вибродвигатель. Остановимся на сфере использования, назначении, устройстве. Рассмотрим характеристики, а также технологию изготовления.
Вибростол из старого электродвигателя своими руками
Если вы до сих пор не поняли, зачем же нужен вибростол, то ответ прост. Вибростол нужен для того, чтобы уплотнить структуру материала, из которого отливают тротуарную плитку. Сам по себе раствор имеет рыхлую структуру. После помещения форм с раствором на вибрационный стол, под действием вибраций, которые делает электродвигатель с эксцентрическим элементом, раствор в формах уплотняется до определенного момента. Лишние пузыри воздуха выходят с раствора, материал распределяется по всей форме, и его состав усредняется. Это полезное изобретение очень сильно упростит ваше участие в изготовлении плитки. А сейчас мы отправимся делать вибростол своими руками в домашних условиях.
Чтобы изготовить вибростол нам понадобится:
- Электродвигатель.
- Швеллер (для изготовления станины)
- Лист металла не менее 3мм толщиной.
- Пружины из каленой стали.
- Пульт управления электродвигателем.
Чтобы приступить к работе, нужно собрать минимальный набор инструментов, а именно: сварочный аппарат, УШМ, дрель. Сделать вибростол своими руками вполне реально за 1 рабочий день. Но второй день пойдет на исправление различных мелких косяков, который в любом случае нужно будет доделать.

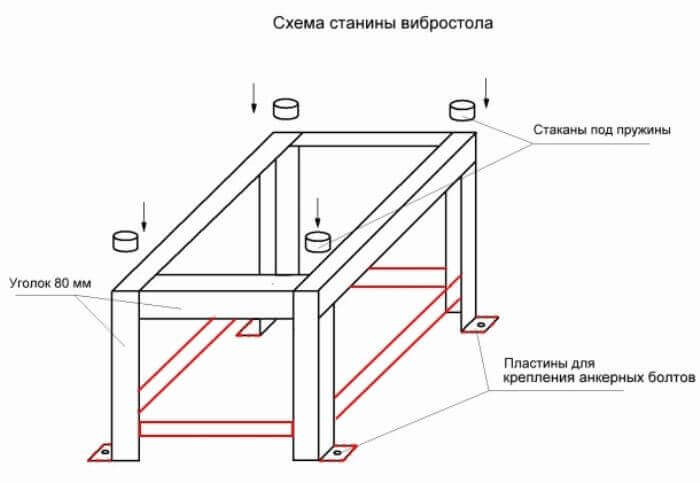

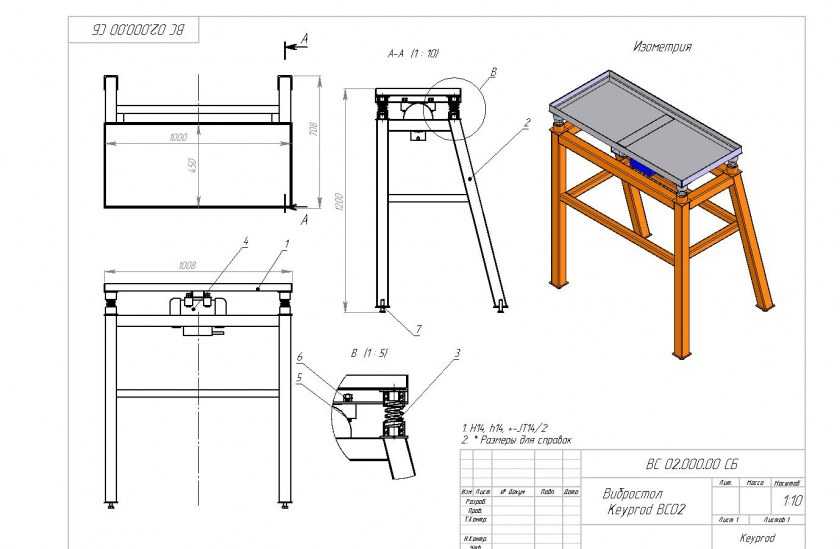

ШАГ 1: станина вибростола. Для изготовления станины вибростола используем сороковой швеллер толщиной 4 мм. Станина вибростола представляет собой 4 вертикальные опоры, связанны между собой поперечными перемычками сверху и снизу. Конструкция должна быть достаточно массивной, чтобы выдерживать нагрузку от формочек с тротуарной плиткой. Станину вибростола не нужно делать высокой. Вертикальные опоры делаем высотой 1 метр. Размеры нашего вибростола 1 х 1 метр.
ШАГ 2: рабочая поверхность. Рабочая поверхность самодельного вибростола представляет собой целостный листовой прокат толщиной 3 – 5 мм. Размеры листа соответствуют размерам станины (1 х 1 м). По краям столешницы необходимо приварить металлические уголки, чтобы предотвратить возможность падения форм со стола. Привариваем по периметру листа уголок 25 мм.

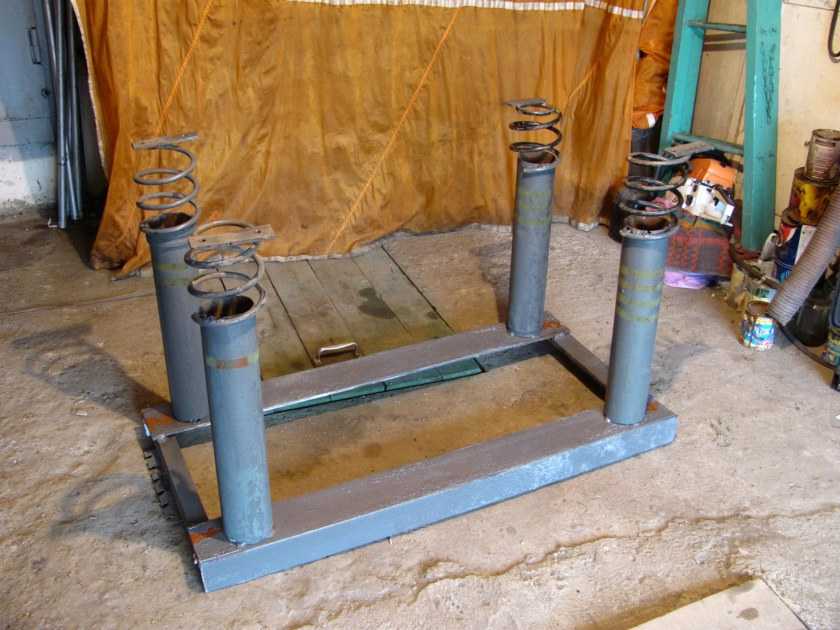

ШАГ 3: пружинные элементы. Чтобы вибрация от стола не передавалась на станину, необходимо сделать примитивный буфер. По краям столешницы нужно расположить 4 пружины. Чтобы закрепить пружины на станине и столешнице, нужно сделать чашки. Находим трубу подходящего диаметра, отрезаем от нее 8 частей одинаковой длинны. Высота чашки примерно 5 см. Привариваем их на углах станины и соответственно так же и на столешнице. Помещаем туда наши пружины, и готово. Пружины не более 15 см длинной. Под низ и под верх пружины нужно положить по куску толстой резины, чтобы максимально уменьшить вибрации самодельного вибростола.
Распространённые ошибки при изготовлении
Некоторые ставят пружины не в стаканы, а надевают на стальные пальцы. При вибрации в момент надавливания они могут слегка гулять в разные стороны. Такая неравномерная нагрузка быстро изнашивает пружины.
Столешницу обрамляют по краям, чтобы формы не съезжали на пол, но один угол следует отогнуть для слива. Тогда не придётся выковыривать остатки раствора мастерком.
Чтобы определить, где приварить стаканы на станине, можно пружины смазать солидолом и прижать раму к ним, тогда на её поверхности останутся метки.
Не торопитесь и делайте всё качественно, тогда оборудование можно будет продать и получить намного больше денег, чем было вложено. Таким образом, вы не только сэкономите на плитке и заборе, но и окупите часть материала, потраченного на их изготовление.
Технология изготовления вибростола
В интернете можно встретить много различных технологий изготовления вибростола. Перед непосредственным проведением работы следует учитывать:
1. Наиболее прочный метод соединения отдельных элементов – применение заклепок. Они могут выдерживать вибрацию без деформации или разрушения.
2. В 99% случаев применяется сварка, т.к. она выдерживает высокую нагрузку.
3. Высота конструкции подбирается в зависимости от роста мастера и других факторов.
Для работы с заклепками требуется специальный инструмент, сварочные аппараты встречаются чаще, но их применение требует наличие специальных навыков.

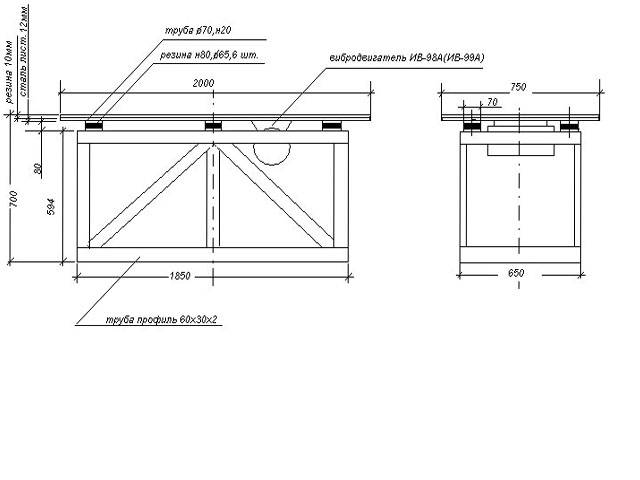

Станина

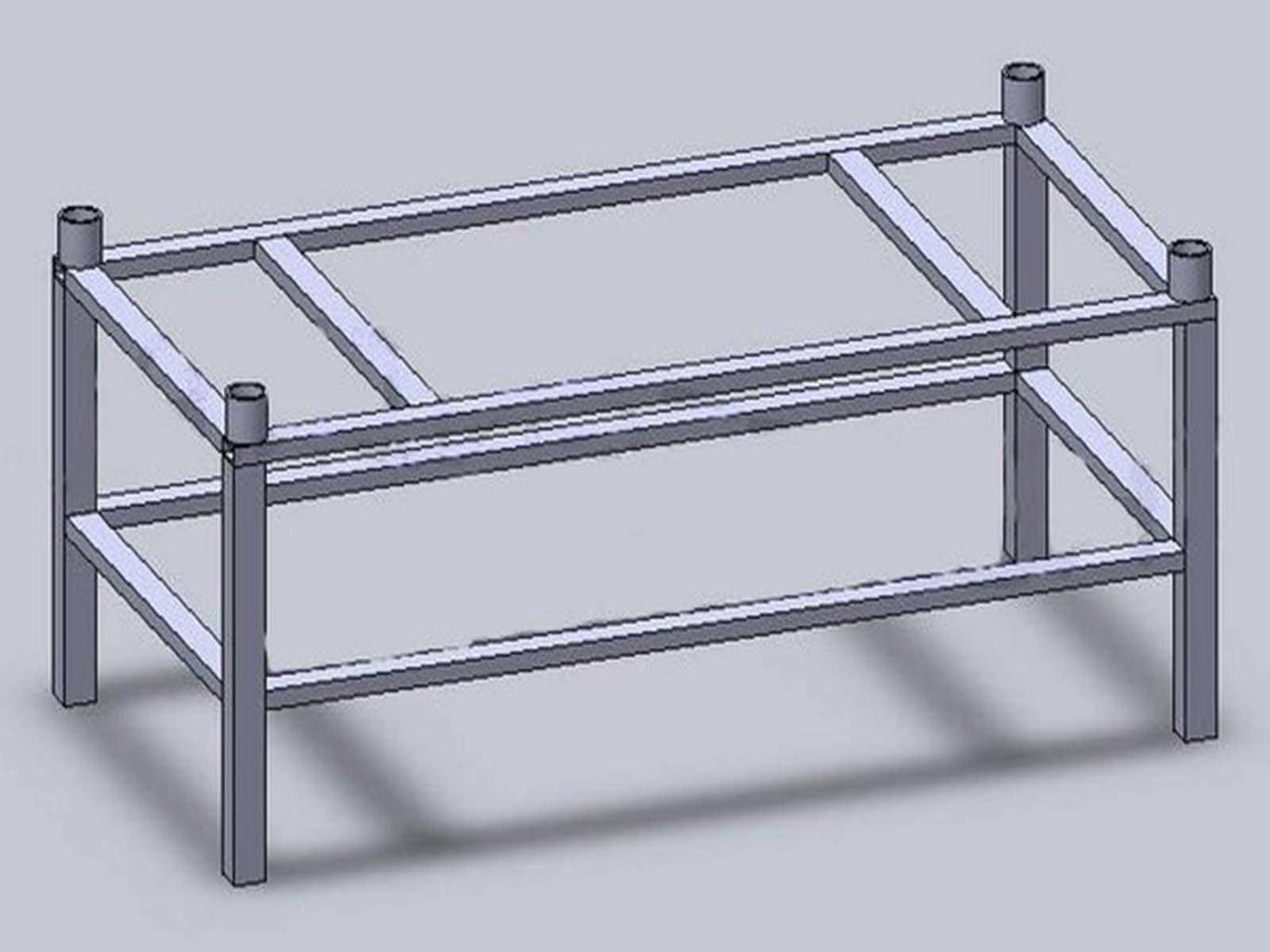

Конструкция рассматриваемого станка крепится на станине. Для ее производства требуется УШМ с соответствующей насадкой. Сборка проводится следующим образом:
1. Свариваются 2 рамки из уголков.
2. Приваривается 4 стойки к рамкам.
Если нет уголков, то может применяться любой сортамент. Примером можно назвать использование круглой трубы в качестве направляющих пружины.
Виброплатформа
Рабочая поверхность представлена виброплатформой. Она выполняется в виде съемного элемента. Для изготовления требуется:
1. Лист толщиной 2,5 мм и более. Он обходится дорого, но при этом может прослужить в течение длительного периода.
2. Есть возможность использовать плиту ДСП. Этот бюджетный вариант можно быстро заменить при необходимости.
Рама столешницы усиливается в центральной части. Монтаж используемого двигателя проводится в нижней части конструкции. Верхняя плита фиксируется за счет пружин, которые располагаются по всему периметру.
Вибродвигатель
Специальный стол для изготовления тротуарной плитки нельзя собрать без главного узла, в качестве которого выступает двигатель.
В продаже встречается большое количество различных моделей, под них придется самостоятельно собрать эксцентриковый узел. Он создается с учетом мощности двигателя и его размеров.
Заводской вибратор
В некоторых случаях рассматриваемый станок может модернизироваться в циркулярную пилу. Для возможности подобной модернизации устанавливается вибратор ЭВ-98Е. Его особенности следующие:
1. Есть регулировка амплитуды.
2. Питание от сети 220 В.
3. Основная сложность заключается в регулировке электрического привода.
Промышленное устройство может прослужить в течение длительного периода. Кроме этого, оно обладает более высокими эксплуатационными характеристиками.
Самодельный вибропривод
Вибропривод в упрощенном виде представлен изогнутым куском арматуры в тисках, который размещается в электрической дрели. На момент включения кусок арматуры обеспечивает разбалансировку, за счет которой возникает требуемая вибрация. Однако подобный вариант не подходит для длительной эксплуатации, т.к. дрель не сможет прослужить долго. Поэтому проводится создание следующей конструкции:
1. На вал надеваются 1 или 2 блина эксцентрикового типа.
2. При необходимости может быть отрегулирована амплитуда.
Подобный привод сможет прослужить намного дольше
При сборке следует уделить внимание надежности крепления блинов, т.к. возникающая нагрузка может стать причиной их смещения
Подготовка деталей и заготовок устройства

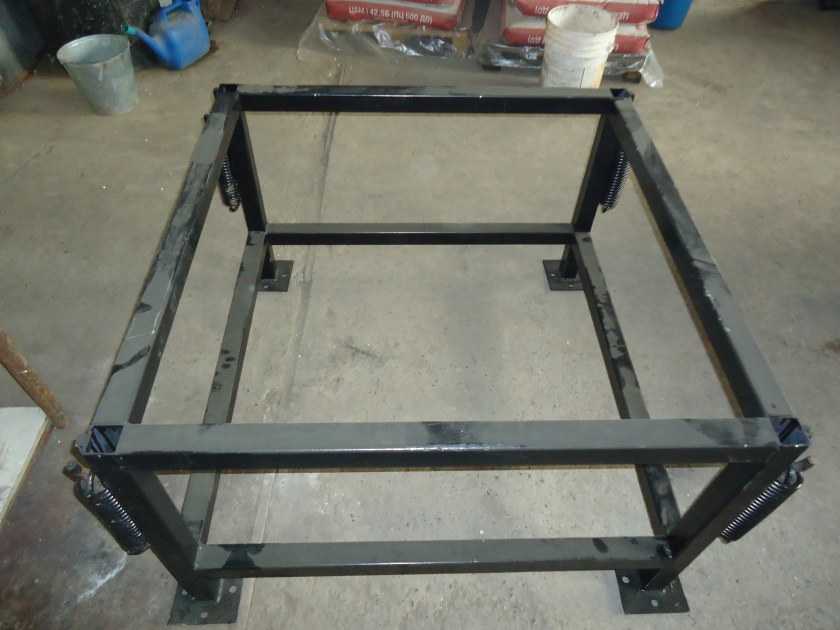

Рамы являются основным элементом данного прибора, на который и приходится вся нагрузка при его использовании. Их создают из металлических труб, которые размещаются перпендикулярно к поверхности домашней мастерской и скрепляются между собой, например, металлическими обрезками, арматурой.
Обратите внимание!
