Как рассчитать диаметр газопровода?

При составлении проекта особое внимание уделяется диаметру трубы. Делать это будет проектировщик, используя сложные формулы или программу

Чтобы не забивать себе голову разнообразными формулами, хорошим выбором будет воспользоваться одной из специализированных программ. Благо таких ПО в интернете полным-полно.

Пользоваться калькуляторами проще простого — нужно лишь заполнить поля соответствующей информацией.

Чтобы определить оптимальный диаметр газопроводной магистрали, можно воспользоваться таблицей. Для получения необходимого значения нужно лишь выбрать необходимую величину расхода топлива

Вариант обработки ПК

Выполнение расчетов на компьютере занимает меньше времени – все, что требуется от человека, – это ввести необходимые данные в соответствующие столбцы.

Поэтому гидравлический расчет выполняется за несколько минут, и эта операция не требует большого количества знаний, которые необходимы при использовании формул.

Для его корректной реализации необходимо извлечь из технического задания следующие данные:

• коэффициент кинетической вязкости;
• плотность газа;
• температура газа в вашем регионе.

Необходимые технические условия получены в газовом отделении поселка, где будет построен газопровод. По сути, проектирование любого трубопровода начинается с получения этого документа, поскольку в нем прописаны все основные требования к его проектированию.

Использование специальных программ – самый простой способ гидравлического расчета, исключающий поиск и изучение формул для выполнения расчетов

Далее застройщик должен узнать расход газа для каждого устройства, которое планируется подключить к трубопроводу. Например, если топливо везут в частный дом, часто используются печи для приготовления пищи, все типы отопительных котлов, а в их паспортах всегда указаны нужные номера.

Также вам нужно будет знать количество конфорок на каждой плите, которые будут подключены к трубе.

На следующем этапе сбора необходимых данных выбирается информация о перепаде давления в местах установки любого оборудования: это может быть счетчик, запорная арматура, термопластавтомат, фильтр и другие элементы.

В этом случае найти нужные номера несложно – они содержатся в специальной таблице, прилагаемой к паспорту каждого товара. Проектировщик должен учитывать, что необходимо указывать падение давления при максимальном расходе газа.

Из специальной таблицы, приложенной к паспорту изделия, можно найти информацию о потерях давления при подключении устройств к сети

Следующим шагом будет узнать, какое давление синего топлива будет в точке подключения. Такая информация может содержать технические характеристики вашей газовой компании, предварительно составленный план будущего газопровода.

Если сеть будет состоять из нескольких участков, они должны быть пронумерованы и указана фактическая длина. Кроме того, для каждого отдельно следует записывать все переменные показатели – это общий расход любого устройства, которое будет использоваться, падение давления и другие значения.

Коэффициент одновременности будет обязательным. При этом учитывается возможность совместной работы всех потребителей газа, подключенных к сети. Например, все отопительное оборудование, находящееся в квартире или частном доме.

Эти данные используются программой гидравлических расчетов для определения максимальной нагрузки на любом участке или на всем трубопроводе.

Для каждой отдельной квартиры или дома рассчитывать указанный коэффициент не нужно, так как его значения известны и указаны в таблице ниже:

Таблица с коэффициентами одновременности, данные которой используются для любого типа расчета. Просто выберите столбец, соответствующий конкретному прибору, и возьмите желаемый номер

Если в каком-либо объекте планируется использовать более двух котлов для отопления, духовок и водонагревателей, показатель одновременности всегда будет 0,85. Это должно быть указано в соответствующем столбце, используемом для расчета программы.

Далее следует указать диаметр труб, а также потребуются их коэффициенты шероховатости, которые будут использованы при строительстве трубопровода. Эти значения являются стандартными, и их легко найти в Кодексе поведения.

Эффективность системы отопления «на глазок»

Во многом суммы таких затрат зависят от:

• требуемых диаметров трубопроводов
• фитингов и соответствующих им приборов отопления
• переходников
• регулировочной и запорной арматуры

В большинстве современных индивидуальных отопительных комплексов применяются электронасосы для обеспечения принудительной циркуляции теплоносителя, в качестве которого часто используются незамерзающие составы антифризов. Гидравлическое сопротивление таких систем отопления для разных их типов теплоносителей будет разным.

Учитывая постоянно растущую стоимость энергоносителей (все виды топлива, электроэнергия) и расходных материалов (теплоносители, запчасти и пр.), следует с самого начала стремиться заложить в систему принцип минимизации расходов на эксплуатацию системы. Опять же, исходя из их оптимального соотношения для решения задачи создания комфортного температурного режима в отапливаемых помещениях.

Разумеется, соотношение мощности всех элементов отопительной системы должны обеспечивать оптимальный режим подачи теплоносителяк приборам отопления в объёме достаточном для выполнения основной задачи всей системы — обогрева и поддержания заданного температурного режима внутри помещения, независимо от изменения наружных температур. К элементам отопительной системы относятся:

• котел
• насос
• диаметр труб
• регулировочная и запорная арматура
• тепловые приборы

Помимо того, очень неплохо, если в проект изначально будет заложена определённая «эластичность», допускаюшая переход на иной вид теплоносителя (замена воды на антифриз). Кроме того, отопительная система, при меняющихся режимах эксплуатации никоим образом не должна вносить дискомфорт во внутренний микроклимат помещений.

Расчет расхода на ограниченном участке

Если газопровод состоит из отдельных участков, то расчет суммарного расхода на каждом из них придется выполнять отдельно. Но это несложно, так как для вычислений потребуются уже известные цифры.

Определение данных с помощью программы

Зная изначальные показатели, имея доступ к таблице одновременности и к техническим паспортам плит и котлов, можно приступать к расчету.

Для этого выполняются следующие действия (пример приведен для внутридомового газопровода именно низкого давления):

1. Количество котлов умножается на производительность каждого из них.
2. Полученное значение умножается на уточненный с помощью специальной таблицы коэффициент одновременности для этого вида потребителей.
3. Количество плит, предназначенных для приготовления пищи, умножается на производительность каждой из них.
4. Полученное после предыдущей операции значение умножается на коэффициент одновременности, взятый из специальной таблицы.
5. Полученные суммы для котлов и плит суммируются.

Подобные манипуляции проводятся для всех участков газопровода. Полученные данные вводятся в соответствующие графы программы, с помощью которой выполняются исчисления. Все остальное электроника делает сама.

Расчет с использованием формул

Этот вид гидравлического расчета схож с описанным выше, то есть потребуются те же данные, но процедура будет длительной. Так как все придется выполнять вручную, кроме того, проектировщику понадобится осуществить ряд промежуточных операций, чтобы использовать полученные значения для окончательного подсчета.

А также придется уделить достаточно много времени, чтобы разобраться во многих понятиях, вопросах, которые человек не встречает при использовании специальной программы. В справедливости вышеизложенного можно убедиться, ознакомившись с формулами, которые предстоит использовать.

Расчет с помощью формул сложный, поэтому доступный не всем. На картинке изображены формулы для расчета падения давления в сети высокого, среднего и низкого давления и коэффициент гидравлического трения

В применении формул, как и в случае с гидравлическим расчетом с использованием специальной программы, есть особенности для газопроводов низкого, среднего и, конечно же, высокого давления. И об этом стоит помнить, так как ошибка чревата, причем всегда, внушительными финансовыми издержками.

Вычисления с помощью номограмм

Какая-либо специальная номограмма представляет собой таблицу, где указаны ряд значений, изучив которые можно получить нужные показатели, не выполняя вычислений. В случае с гидравлическим расчетом — диаметр трубы и толщину ее стенок.

Номограммы для расчета являются простым способом получения нужных сведений. Достаточно обратиться к строкам, отвечающим заданным характеристикам сети

Существуют отдельные номограммы для полиэтиленовых и стальных изделий. При расчете их использовались стандартные данные, к примеру, шероховатость внутренних стенок. Поэтому за правильность информации можно не переживать.

Уменьшение потребления газа

Экономия газа напрямую связана с уменьшением потерь тепла. Ограждающие конструкции, такие как стены, потолок, пол в доме обязательно защищаются от влияния холодного воздуха или грунта. Применяется автоматическая регулировка работы отопительного оборудования для результативного взаимодействия наружного климата и интенсивности работы газового котла.

Утепление стен, кровли, потолков

Наружный теплозащитный слой создает преграду для охлаждения поверхностей, чтобы потребить наименьшее количество топлива.

Статистика показывает, что часть нагретого воздуха уходит через конструкции:

• крыша — 35 – 45%;
• неутепленные оконные проемы — 10 – 30%;
• тонкие стены — 25 – 45%;
• входные двери — 5 – 15%.

Полы защищаются материалом, который имеет допустимую влагопроницаемость по норме, т. к. при намокании теряются теплоизоляционные характеристики. Стены лучше изолировать снаружи, потолок утепляется со стороны чердака.

Замена окон

Современные металлопластиковые рамы с двух- и трехконтурными стеклопакетами не пропускают воздушных потоков и препятствуют сквознякам. Это ведет к уменьшению потерь через щели, которые были в старых деревянных рамах. Для проветривания предусматриваются поворотно-откидные механизмы створок, способствующие экономному расходованию внутреннего тепла.

Стекла в конструкциях оклеиваются специальной энергосберегающей пленкой, которая пропускает внутрь ультрафиолетовые и инфракрасные лучи, но препятствует обратному их проникновению. Стекла снабжаются сетью элементов, подогревающих площадь для оттаивания снега и льда. Существующие конструкции рам дополнительно утепляются полиэтиленовой пленкой снаружи или используются плотные шторы.

Другие способы

Выгодно применять современные конденсационные котлы на газовом топливе и ставить автоматизированную координационную систему. На все радиаторы устанавливаются термоголовки, а на обвязке агрегата монтируется гидрострелка, что экономит 15 – 20% тепла.

Расчет расхода сжиженного газа

Расчет газа с применением пропана или бутана имеет свои особенности, но не представляет особых сложностей. Имеет значение плотность горючего вещества, которая изменяется с повышением или понижением температуры и зависит от состава газовой смеси. Постоянным остается только вес сжиженного топлива.

Объем используемого газа отличается зимой и летом, поэтому нет смысла применять единицы м³ для определения расхода сжиженного газа на 1 кВт тепла, для обозначения берутся килограммы, которые не меняются при смене сезонов.

Расчет на 1 кВт тепла

Количество рассчитывается на отопление дома и подогрев воды в системе. Если на газе готовится еда, это нужно учитывать дополнительно.

Используется формула Q = (169.95 / 12.88) · F, где:

• Q — масса топлива;
• 169,95 — годовая сумма кВт на обогрев 1 м² дома;
• 12,88 — теплотворная способность пропана;
• F — квадратура строения.

Полученное значение умножается на стоимость 1 кг сжиженной смеси, чтобы посчитать расход на закупку требуемого количества. Цена обычно дается за 1 кг, а не за 1 м³, что следует учитывать.

Расчет пропускной способности водопровода

Водопроводные трубы в частном строительстве применяются чаще всего. На систему водоснабжения в любом случае приходится серьезная нагрузка, поэтому расчет пропускной способности трубопровода обязателен, ведь он позволяет создать максимально комфортные условия эксплуатации будущей конструкции.

Впрочем, есть и другие показатели, которые также необходимо учитывать. Например, очень важным фактором является коэффициент трения жидкости о внутреннюю часть трубы (для разных материалов имеются собственные значения). Также стоит учитывать длину всего трубопровода и разность давлений в начале системы и на выходе.  Немаловажным параметром является и количество различных переходников, присутствующих в конструкции водопровода.

Пропускная способность полипропиленовых труб водопровода может рассчитываться в зависимости от нескольких параметров табличным методом. Одним из них является расчет, в котором главным показателем является температура воды. При повышении температуры в системе происходит расширение жидкости, поэтому трение повышается. Для определения проходимости трубопровода нужно воспользоваться соответствующей таблицей. Также есть таблица, позволяющая определить проходимость в трубах в зависимости от давления воды.

Самый точный расчет воды по пропускной способности трубы позволяют осуществить таблицы Шевелевых. Помимо точности и большого числа стандартных значений, в данных таблицах имеются формулы, позволяющие рассчитать любую систему. Данный материал в полном объеме описывает все ситуации, связанные с гидравлическими расчетами, поэтому большинство профессионалов в данной области чаще всего используют именно таблицы Шевелевых.

Основными параметрами, которые учитываются в этих таблицах, являются:

• Внешний и внутренний диаметры;
• Толщина стенок трубопровода;
• Период эксплуатации системы;
• Общая протяженность магистрали;
• Функциональное назначение системы.

Заключение

Расчет пропускной способности труб может выполняться разными способами. Выбор оптимального способа расчета зависит от большого количества факторов – от размеров труб до назначения и типа системы. В каждом случае есть более и менее точные варианты расчета, поэтому найти подходящий сможет как профессионал, специализирующийся на прокладке трубопроводов, так и хозяин, решивший самостоятельно проложить магистраль у себя дома.

Гидравлический расчет отопления: сбор данных

Переходим к завершающему этапу в расчётах. Это — гидравлический расчет отопления. Гидравлический расчет нужен для выбора мощности электрического циркуляционного насоса.

Для примера проведём гидравлический расчет отопления, выполненного по двухтрубной схеме, и рассчитаем для неё гидравлические сопротивления.

Анализируем свой проект для гидравлического расчета отопления

Ещё раз посмотрим на схему системы отопления:

В данном проекте двенадцать радиаторов.

Пояснение. Если вы внимательно изучали предыдущие материалы по расчетам, то конечно же помните, что при расчетах радиаторов в Valtec’е у меня получилось несколько иное число секций, чем обозначено на картинке выше. Однако я буду брать число секций из своего «ручного» расчета, потому что в реальности я выбрал утеплить дом, как рассказывал в видео «Как уменьшить тепловые потери дома?» , тем самым снизив теплопотери.

Общая длина трубопровода (подача + обратка) примерно 30 м (нижнее крыло) + 43 м (верхнее крыло) = 73 м.

Предположим, что трубопровод собран из полипропиленовой трубы, армированной, диаметром 25 мм (полипропиленовая труба обозначается по наружному диаметру, в отличие от стальной, которая обозначается по внутреннему диаметру).

На подходе к радиатору установлен сужающий тройник с ответвлением к радиатору 20 мм и на обводной участок 25 мм. Точно такой же тройник стоит на выходе с радиатора, только здесь происходит переход с 20 мм (от радиатора) на 25 мм.

Сам радиатор присоединяется к трубопроводу двумя трубками диаметром 20 мм каждая.

На каждый радиатор идёт около 1 м трубы диаметром 20 мм; поскольку на проекте в примере 12 радиаторов, то допустим, что двадцатимиллиметровой трубы нужно всего 15 м (лучше брать с некоторым запасом; продаётся же полипропиленовая труба 4-х метровыми отрезками, так что запас всё равно гарантирован).

Другое оборудование (кроме радиаторов):

— газовый котёл;

— по два крана на каждом радиаторе (один с термостатической головкой на входе в радиатор и второй обычный угловой радиаторный шаровый кран);

— шаровые краны на подающей трубе и на обратке.

В углах дома установлены полипропиленовые углы 90 градусов. Такие же углы на радиаторах – по два на каждом.

Вокруг дверного проёма нужно будет обходить с помощью П-образного компенсатора, на изготовление которого нужна та же 25-я труба, так что к 73 м прибавляются ещё 5 м. Вот все элементы системы, которые будут влиять на гидравлическое сопротивление, и которые нужно учесть при расчётах.

Собираем данные для гидравлического расчета отопления

Ниже все названные элементы системы приведены списком:

1. Котёл стальной.

2. Радиаторы биметаллические всего 12 шт.:

— 7 шт. по 6 секций,

— 5 шт. по 4 секции.

3. Труба ПП 25 мм – 78 м.

4. Труба ПП 20 мм – 15 м.

5. Кран радиаторный термостатический угловой 1/2 дюйма (15 мм) – 12 шт. (по одному на радиатор).

6. Кран радиаторный угловой 1/2 дюйма – 12 шт. (по одному на радиатор).

7. Кран шаровый 1 дюйм (25 мм) – 4 шт. (по два на каждое «крыло»).

8. Угол ПП – 90 град./25 мм) – 20 шт.

9. Тройник разделяющий 25–20–25 мм – 12 шт. (по одному на радиатор).

10. Тройник на слияние 25–20–25 мм – 12 шт. (по одному на радиатор).

11. Тройник 25 — 25 — 25 мм — 2 шт. (на ответвление подачи и обратки к верхней ветке).

Вот и все данные для того, чтобы выполнить гидравлический расчет отопления моего дома. Ваша же задача — составить подобный список для своего проекта, после чего возвращайтесь и читайте следующую статью и смотрите видео по расчету гидравлических сопротивлений.

гидравлический расчет отопления

Расчет пропускной способности канализационных труб

При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.

Для гидравлического расчета канализационной системы требуются следующие показатели:

• Диаметр труб – Ду;
• Средняя скорость движения веществ – v;
• Величина гидравлического уклона – I;
• Степень наполнения – h/Ду.

Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:

1. 150-250 мм — h/Ду составляет 0,6, а скорость – 0,7 м/с.
2. Диаметр 300-400 мм — h/Ду составляет 0,7, скорость – 0,8 м/с.
3. Диаметр 450-500 мм — h/Ду составляет 0,75, скорость – 0,9 м/с.
4. Диаметр 600-800 мм — h/Ду составляет 0,75, скорость – 1 м/с.
5. Диаметр 900+ мм — h/Ду составляет 0,8, скорость – 1,15 м/с.

Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:

• При диаметре 150 мм уклон не должен быть менее 0,008 мм;
• При диаметре 200 мм уклон не должен быть менее 0,007 мм.

Для расчета объема стоков используется следующая формула:

q = a*v,

Где а – площадь живого сечения потока;

v – скорость транспортировки стоков.

Определить скорость транспортировки вещества можно по такой формуле:

v= C√R*i,

где R – величина гидравлического радиуса,

С – коэффициент смачивания;

i – степень уклона конструкции.

Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:

i=v2/C2*R.

Чтобы вычислить коэффициент смачивания, используется формула такого вида:

С=(1/n)*R1/6,

Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).

Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.

Для других ситуаций используется простая формула:

R=A/P,

Где А – площадь сечения потока воды,

Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.

Расчет пропускной способности канализационных труб

При проектировании канализационной системы нужно в обязательном порядке рассчитывать пропускную способность трубопровода, которая напрямую зависит от его вида (канализационные системы бывают напорными и безнапорными). Для осуществления расчетов используются гидравлические законы. Сами расчеты могут проводиться как при помощи формул, так и посредством соответствующих таблиц.

Для гидравлического расчета канализационной системы требуются следующие показатели:

• Диаметр труб – Ду;
• Средняя скорость движения веществ – v;
• Величина гидравлического уклона – I;
• Степень наполнения – h/Ду.

Скорость и предельный уровень наполнения бытовой канализации определяются по таблице, которую можно выписать так:

1. 150-250 мм – h/Ду составляет 0,6, а скорость – 0,7 м/с.
2. Диаметр 300-400 мм – h/Ду составляет 0,7, скорость – 0,8 м/с.
3. Диаметр 450-500 мм – h/Ду составляет 0,75, скорость – 0,9 м/с.
4. Диаметр 600-800 мм – h/Ду составляет 0,75, скорость – 1 м/с.
5. Диаметр 900+ мм – h/Ду составляет 0,8, скорость – 1,15 м/с.

Для изделия с небольшим сечением имеются нормативные показатели минимальной величины уклона трубопровода:

• При диаметре 150 мм уклон не должен быть менее 0,008 мм;
• При диаметре 200 мм уклон не должен быть менее 0,007 мм.

Для расчета объема стоков используется следующая формула:

q = a*v,

Где а – площадь живого сечения потока;

v – скорость транспортировки стоков.

Определить скорость транспортировки вещества можно по такой формуле:

v= C√R*i,

где R – величина гидравлического радиуса,

С – коэффициент смачивания;

i – степень уклона конструкции.

Из предыдущей формулы можно вывести следующую, которая позволит определить значение гидравлического уклона:

i=v2/C2*R.

Чтобы вычислить коэффициент смачивания, используется формула такого вида:

С=(1/n)*R1/6,

Где n – коэффициент, учитывающий степень шероховатости, который варьируется в пределах от 0,012 до 0,015 (зависит от материала изготовления трубы).

Значение R обычно приравнивают к обычному радиусу, но это актуально лишь в том случае, если труба заполняется полностью.

Для других ситуаций используется простая формула:

R=A/P,

Где А – площадь сечения потока воды,

Р – длина внутренней части трубы, находящейся в непосредственном контакте с жидкостью.

Магистральные газопроводы. Газопроводы высокого, среднего и низкого давления Глоссарий

Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70. 80% всех капитальных вложений. При этом от общей протяжённости распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.

Классификация газопровода по давлению

В системах газоснабжения в зависимости от давления транспортируемого газа различают:

• газопроводы высокого давления I категории (рабочее давление газа свыше 1,2 МПа);
• газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа);
• газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа);
• газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа);
• газопроводы низкого давления (рабочее давление газа до 0,005 МПа).

Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия. По газопроводам высокого давления газ поступает через ГРП на промышленные предприятия и газопроводы среднего давления. Связь между потребителями и газопроводами различных давлений осуществляется через ГРП, ГРШ и ГРУ.

Расположение газопроводов (классификация)

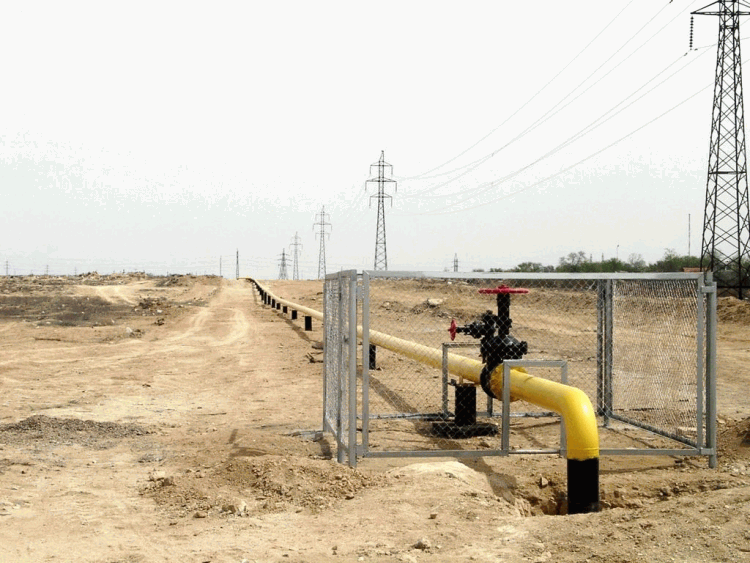

В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные). В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.

Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов-вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.

Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.

Вводным газопроводом считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.

Межпоселковыми являются распределительные газопроводы, расположенные вне территории населенных пунктов.

Внутренним газопроводом считают участок от газопровода-ввода (вводного газопровода) до места подключения газового прибора или теплового агрегата.

Материалы для газопроводов

В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).

Различают также трубопроводы с природным, со сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ) при криогенных температурах.

Принцип построения распределительных систем газопроводов

По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные. В тупиковых газовых сетях газ поступает потребителю в одном направлении, т.е. потребители имеют одностороннее питание.

В отличие от тупиковых, кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по двум или нескольким линиям.

Надежность кольцевых сетей выше тупиковых. При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.

Разумеется, если вам надо заказать проведение газа в на участок или выполнить газификацию многоквартирного дома, вместо заучивания терминов выгоднее и эффективнее обратиться к надежным сертифицированным подрядчикам. Мы выполним работы по проведению газа на ваш объект качественно и в оговоренные сроки.

ООО «ГазКомфорт»

Офис в Минске: г.Минск, пр. Победителей 23, корп. 1, офис 316АОфис в Дзержинском: г.Дзержинск, ул. Фурманова 2, оф.9

Для чего необходим расчет газопровода

1. Расчет газопроводной магистрали необходим, чтобы выявить возможное сопротивление в газовой трубе.
2. Правильные вычисления дают возможность качественно и надежно подобрать необходимое оборудование для газовой конструкционной системы.
3. После произведенного расчета, можно наилучшим образом подобрать верный диаметр труб. В результате газопровод сможет осуществлять стабильное и эффективное поступление голубого топлива. Газ будет подаваться при расчетном давлении, он будет быстро и качественно доставляться во все нужные точки газопроводной системы.
4. Газовые магистрали будут работать в оптимальном режиме.
5. При правильном расчете в конструкции не должно быть излишних и чрезмерных показателей при установке системы.
6. Если расчет выполнен правильно, застройщик может финансово сэкономить. Все работы будет выполнены согласно схеме, будут закуплены только необходимые материалы и оборудование.
