Вентилятор крышный для вытяжки — применение, устройство, как выбрать

Вентилятор крышный радиальный

Среди данного класса механизмов самым популярным является вентилятор крышный радиальный (или центробежный, как его еще называют).

Есть попытки установить двигатель внутри колеса установки с целью уменьшить ее размеры. Но в таком случае мотор закрывает обширный участок сечения воздушного потока. Поэтому эта проблема остается открытой.

Единственное, что могут себе позволить производители крышных вентиляторов – это вертикальное либо горизонтальное размещение двигателя.

Во многих зданиях вытяжная и противодымная вентиляционные системы оборудованы раздельно. Довольно часто в местах выходов каналы обеих систем объединяют (если позволяют нормативы СНИПов и ГОСТов). А так как система дымозащиты предназначена лишь для экстренных случаев, то используется она редко и в основном бездействует. Так или иначе, но она должна быть оборудована соответственно.

Получить существенную экономию средств можно, если в точке такого соединения вентиляционных каналов произвести монтаж крышного вентилятора. При этом ущерба для функционирования ни одной из упомянутых систем не будет.

Назначение и применение

Вентиляторы крышные предназначены для удаления из помещения через вентиляционный канал вредных выбросов, неприятных запахов, дыма, влаги. Они эффективно предотвращают образование конденсата на внутренних стенках здания и вентиляционных шахт, развитие заплесневелых грибков в строении с повышенной влажностью.

Вытяжные вентиляторы на крышу устанавливают в частных домах, в производственных цехах, на предприятиях общественного питания, больницах, офисах, в торговых центрах и других общественных и промышленных зданиях. В зависимости от того, какова этажность строения и объем проветриваемого помещения выбирают вид вентилятора.

Soler & Palau HV-230 RC – дистанционное управление

Оконный вентилятор осевого типа. Монтируется в оконную конструкцию или стену. Оснащён функцией реверса, – эксплуатируется в приточно-вытяжном режиме. На переднюю панель вынесена неоновая индикация для визуального отслеживания о текущем состоянии прибора.

Аэроконструкция управляется с дистанционного пульта управления. Предусмотрены шесть режимов, от лёгкого проветривания до полной нагрузки. Агрегат разработан по высокой степени электробезопасности, не требует заземления. Сертифицирован по международным стандартам качества.

Плюсы:

  • Качественная сборка, полностью выполняет все функции.
  • Расширенный перечень режимов работы, дистанционный пульт управления.
  • Световая индикация, – помогает контролировать вентилятор при малой нагрузке.

Минусы:

  • Дороговат.
  • Начинает шуметь на максимальной нагрузке.

Источники

  • https://stroy-podskazka.ru/okna/furnitura/ventilyator/
  • https://www.RoomKlimat.ru/section/5/36-ventilyatory/
  • https://www.vent-style.ru/section/kanalnye-ventilyatory-bytovye
  • https://okna-biz.ru/podokonniki-otlivy-aksessuary/okonnye-ventilyatory/
  • https://www.vent-style.ru/section/okonnye-ventiljatory
  • https://ventihome.ru/ventilyacionnye/ventilyator/okonnyj-ventilyator-fortochnyj.html
  • https://vyboroved.ru/reyting/2103-luchshie-okonnye-ventilyatory.html

Конструкция и детали канального вентилятора

Как уже было сказано выше, конструкция канальных вентиляторов – это корпус, внутри которого установлен электродвигатель. На валу последнего крепится крыльчатка. Корпус имеет цилиндрическую форму, но длина цилиндра может достаточно большой относительно диаметра или не очень большой. К первым относятся модели, которые монтируются в стены. Ко вторым, которые устанавливаются в системы воздуховодов.

Канальный вентилятор осевого типа в разрезе

Первые снабжаются двумя декоративными решетками, которые устанавливаются на поверхностях стен, расположенных на разных сторонах. Вторые крепятся к воздуховодам специальными коллекторами на хомуты, которые поставляются в комплекте с вентилятором. Последние обычно продаются в собранном виде.

Некоторые модели снабжаются обратными клапанами, которые не дают воздуха при нестандартных ситуациях двигаться в обратную сторону, то есть в помещения здания. Надо отдать должное тому, что хотя вытяжной вентилятор с обратным клапаном стоит дороже, но он защищает внутренние помещения от неправильной работы вентиляционной системы. К примеру, лето, жара, вентилятор «вырубился» по какой-то причине. Если внутри дома температура ниже, чем на улице, то воздух начнет перемещаться в обратную сторону. Обратный клапан этому не даст произойти.

Принципиальная схема разобранного канального вентилятора

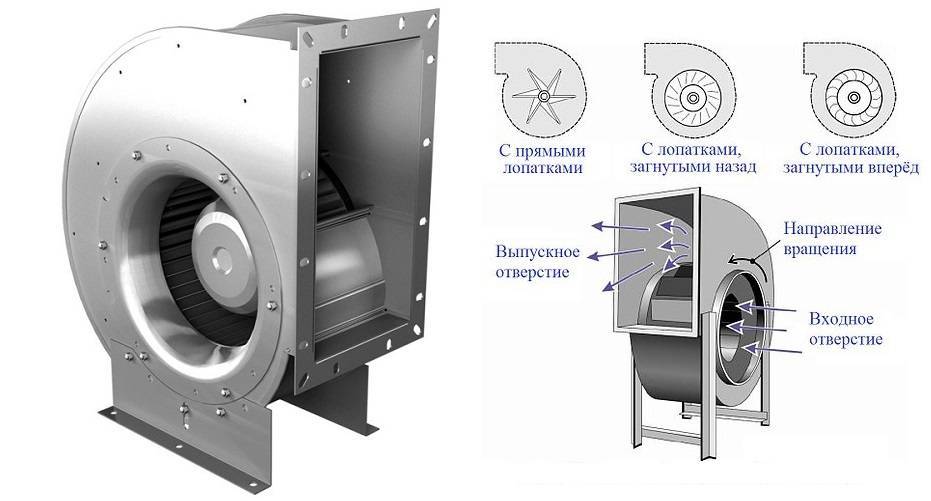

Конструкция и принцип действия радиального вентилятора

Устройство центробежного вентилятора определяет принцип его действия. Прибор имеет несложную конструкцию:

  • корпус в виде спирали с двумя отверстиями — впускным и выпускным;
  • колесо с лопастями;
  • электрический двигатель;
  • станина с подшипниками и валом.

Лопастное колесо состоит из ступицы и из двух дисков. Количество лопастей радиального вентилятора и их конструкционные особенности могут разниться в зависимости от вида и назначения прибора.

Загнутые назад лопатки позволяют вентилятору легко достигнуть 80% эффективности и при этом производят мало шума. Происходит это благодаря маленькой разнице в давлении. Так достигается большой КПД устройства.

К недостаткам можно отнести то, что объем обрабатываемого воздуха напрямую зависит от давления. Также не рекомендуется использовать прибор с такими лопатками для очистки воздуха с различными примесями.

Отклоненные назад прямые лопатки будут работать и в таких условиях, при этом эффективность немного снижается – до 70%.

Загнутые вперед лопатки сильно закручивают поток на выходе, из-за чего КПД устройства ниже, а эффективность – около 60%. Однако такой прибор имеет меньшие габариты и вес, поэтому во многих случаях его использование предпочтительнее.

Принцип работы радиального центробежного вентилятора очень прост. Работающий двигатель заставляет лопасти вращаться, и они засасывают воздух через входное отверстие.

Центробежная сила двигает воздушный поток по спиральному кожуху, после чего он направляется в воздуховод и выводится через выпускное отверстие.

Зачем нашей вытяжке нужен дополнительный вентилятор?

Зачастую обычная вытяжка не справляется со своими функциями и воздух на кухне как минимум имеет затхлый запах. Чтобы ваша кухня была чистой и свежей, мы предлагаем устанавливать на кухне дополнительный вытяжной вентилятор.

Он удаляет грязный и горячий воздух, защитит стены кухни от плесени и сырости, а неприятные запахи не пропустит в квартиру, и все это с помощью механического вентилятора.

Преимущества вентилятора на кухне:

  • высокая эффективность при минимальных затратах;
  • бесшумная работа механизма;
  • высокий срок службы;
  • защищает от пуха, насекомых.

Вытяжка и вытяжной вентилятор — отличная команда Многие вентиляторы устанавливают с выходом в вентиляционную шахту, в этом случае очень важно, чтобы вентилятор всасывал воздух с кухни и возвращал свежий, а не загрязненный с шахты. Вентилятор на кухне просто необходимая вещь, если в вашем доме есть аллергики или маленькие дети

В таком случае качественная система вентиляции существенно сохранит здоровье домочадцев

Вентилятор на кухне просто необходимая вещь, если в вашем доме есть аллергики или маленькие дети. В таком случае качественная система вентиляции существенно сохранит здоровье домочадцев.

Wind-K 125 ST – малошумный

Вытяжной вентилятор, устанавливаемый в окно. Отличается наличием управляемых жалюзи и таймером. Последняя функция позволяет автоматизировать процесс работы устройства, задав программу включения или отключения электродвигателя через определённые промежутки времени.

В конструкции предусмотрен защитный колпак, полностью перекрывающий поток воздуха при остановке. Качество изготовления и грамотная балансировка позволили добиться малошумности вентилятора в процессе работы.

Плюсы:

  • Тихий при работе, не свистит как реактивный самолёт.
  • Цена, колпак, – не сквозит в окно.
  • Таймер: запрограммировал, включил и забыл.

Минусы:

Шнурковый выключатель, можно подороже, но чтобы работать с пульта.

Применение устройств

По области применения осевые вентиляторы подразделяют на бытовые и промышленные:

  • Первая категория используется в повседневной жизни обычными людьми. Это знакомые всем домашние переносные вентиляторы, вращающиеся лопасти домашних и автомобильных кондиционеров, охлаждающие кулеры в компьютерных системных блоках и ноутбуках.
  • Промышленные варианты отличаются от бытовых моделей повышенной мощностью и возможностью длительной эксплуатации в тяжёлых условиях – при высокой температуре воздуха, влажности и т.д.

Осевые вентиляторы, по мере надобности, могут монтироваться в самых разных частях здания:

  • Передвижные модификации устанавливаются на полу, рабочих столах.
  • Потолочные крепятся к потолку помещения, обдувая внутреннее пространство сверху.
  • Оконные вентиляторы устанавливаются в оконном проёме или в форточке, и вытягивают спёртый воздух из помещения непосредственно наружу.
  • В принудительной приточно-вытяжной вентиляции монтируются либо на крышах зданий, либо на стенах внутри помещений. Предназначены для создания циркуляции воздуха внутри помещений через систему воздуховодов.

Выбор и установка промышленных вентиляционных конструкций производится в соответствии со специальными нормативами, в зависимости от конкретных условий. Расчетами и монтажом занимаются специалисты, имеющие необходимые допуски к проведению подобных работ.

Типоразмеры вентиляторов

Производители выпускают модели с разными диаметрами. Его размер напрямую влияет на объем удаляемых воздушных масс. Чем больше воздуха удаляется устройством, тем быстрее исчезает конденсат в помещении. Но в то же время, чем чаще вентилятор заменяет воздух в помещении, тем быстрее ванна “остывает” и становится холодной. Неправильно подобранный по размеру вентилятор может негативно повлиять на эффективность системы отопления в вашем доме.

Установив вентилятор, вы получите множество преимуществ.

Спроектировать систему вентиляции для частного дома гораздо сложнее, чем для квартиры. Проектные организации позаботились о головной боли для жителей многоэтажных домов. Они провели необходимые расчеты, прежде чем сделать фундамент. Владельцам квартиры нужно было только подобрать размер вентилятора для ванной комнаты в соответствии с размером вентиляционного отверстия.

Минимальный диаметр вентилятора составляет 80 мм, а наибольший – 200 мм. Согласно стандарту, все размеры кратны 20 мм. Размеры напрямую зависят от типа конструкции устройства. Блоки поставляются стандартных размеров:

  • вытяжка – 100 мм;
  • тип воздуховода – 200 мм;
  • осевой – 125 мм.

Благодаря вентилятору вы устраните проблему плесени и грибков, связанную с высокой влажностью в помещении.

Конфигурация устройства может быть круглой, прямоугольной и квадратной.

2 Как устроен бесшумный вентилятор

Аппараты бесшумного типа работают в разы тише своих аналогов по ряду причин, основная из которых – конструкционные особенности. Прибор состоит из 3-х основных функциональных элементов, благодаря чему и удается понизить звуковой эффект до комфортных 25 дБ.

Конструкционно аппарат состоит из:

  • электродвигателя;
  • корпуса устройства;
  • подшипников.

Для формирования общего представления о том, как устроены и работают вытяжные пропеллеры, следует подробнее рассмотреть их устройство.

Электродвигатель. Бесшумные устройства оснащаются такими же моторами, как и традиционные аппараты. Отличия сводятся в первую очередь к способу фиксации. Надёжное крепление минимизирует шумы, возникающие при вибрациях. Справедливости ради стоит отметить, что некачественное крепление электроприбора чревато вибрациями.

Электродвигатель

Корпус устройства. В большинстве случаев конструкция корпуса достаточно хлипкая. Тонкие стенки способствуют возникновению вибраций, сопровождающихся неприятными звуками. Что касается бесшумного агрегата, то он может похвастаться прочной и цельной конструкцией (при условии выбора качественного изделия). Благодаря такому подходу удается справится с любыми вибрациями.

Корпус

Подшипники. Плавность работы каждой части электродвигателя обеспечивается высококачественными подшипниками. В обычных агрегатах применяются обыкновенные решения.

Подшипник

Современные вентиляторы для вытяжки канальные бесшумные характеризуются безупречным качеством исполнения. Готовое изделие проходит несколько стадий тестирования перед поступлением в продажу. И если норматив звукового диапазона не соблюдается, то вентилятор не проходит проверку. Существенный шум может возникать и в случае неправильной балансировки агрегата.

Технические параметры

При выборе оборудования важно учитывать параметры помещение, его назначение и диаметр воздуховода

  • Производительность. Это параметр указывает на то, какой объём воздуха он перемещает за единицу времени. Обычно его указывают в м3/час.
  • Давление — это то, с какой силой движется воздух по конструкции. Измеряется этот параметр в Паскалях (Па).
  • Мощность. Имеется в виду мощность электродвигателя, что вращает лопасти. Этот параметр измеряется в Вт.
  • Частота вращения — это сколько оборотов делает вентилятор за единицу времени.
  • Диаметр — это размер вентилятора с коробом, а не решётки, что устанавливается на него. Таким образом, диаметр должен подходить воздуховыпускному отверстию.
  • Уровень шума измеряется в ДБ (децибелах). Громкость конструкции зависит от двигателя и лопастей, и для комфортного пребывания в помещении не должна превышать 35 ДБ.

Среди других параметров будут те, что напрямую не влияют на работу техники: глубина, цвет, тип декоративной решётки и дополнительная комплектация.

Дополнительно с вытяжкой могут быть установлены датчики движения (чтоб вытяжка автоматически включалась тогда, когда в помещении кто-то есть), таймер-вытяжка сама включается и выключается в определённое время или обратный клапан, чтобы воздух не возвращался в помещение, когда вытяжка выключена.

Помимо этого многие производители указывают некоторые параметры буквами в названии модели. С – модели с обратным клапаном; R – модель с таймером; H – с гигростатом; D – означает наличие датчика движения.

Но параметры канального вентилятора для неосведомлённого покупателя не говорят практически ни о чём, поэтому необходимо понимать, как выбрать вентилятор для каждого помещения.

Как выбрать вентилятор

В зависимости от назначения и размеров помещения, определяются кратность воздухообмена — количество раз, сколько должен обновляться воздух в помещении.

В зависимости от этого определяется производительность подходящего канального вентилятора.

  1. Нужно определить объём помещения. Для этого необходимо перемножить между собой длину, ширину и высоту помещения. К примеру, высота туалета 2.5, ширина 3 и длина 3. 2.5*3*3=22,5 м3.
  2. Далее, необходимо узнать нормативную кратность воздухообмена. Для ванной и душевой это 7–9, туалет 8–10, кухня 6–8, гараж 4–8 и так далее. Если помещением часто пользуется много человек — выбираем наибольший показатель, если помещением пользуются редко – меньше. Выбираем среднюю цифру для туалетов – 9.
  3. Далее, необходимо умножить объём помещение на нормативную кратность воздухообмена. 2.5*9=202.5. Таким образом, производительность канального вентилятора должна быть не меньше 202.5 м3/час.

При выборе вентиляторов для вытяжки лучший вариант — канальная конструкция. Разнообразие размеров и характеристик на сегодняшнем рынке стройматериалов позволит выбрать подходящий вариант для каждой отдельной комнаты.

Правила установки кровельного вытяжного вентилятора

Такие приборы имеют большие размеры и вес: диаметр рабочей части нередко достигает 150 см.

Кроме того, эксплуатация устройств имеет некоторые особенности, поэтому при монтаже крышных вентиляторов соблюдают такие правила:

  1. Устройство размещают на твердой поверхности. Для этого шахты или воздуховоды снабжают специальными несущими конструкциями. Чаще всего их обустраивают на этапе завершения закладки канала.
  2. На мягкой кровле установку выполняют по индивидуальным схемам. Выбор варианта зависит от возникшей ситуации.
  3. При установке оборудования возле бетонных или кирпичных стен предварительно выполняют гидроизоляцию. Монтаж утепленных дефлекторов препятствует оледенению агрегата в зимнее время.

Преимущества и недостатки

Канальный вентилятор обеспечивает следующие преимущества принудительной вентиляции:

  • эффективно устраняет повышенную влажность, высушивает воздух, препятствует оседанию конденсата на стенах, предотвращает образование плесени;
  • устраняет неприятные, специфические запахи;
  • обеспечивает приток кислорода в помещение.

К недостаткам относят:

  • высокий уровень шума при работе;
  • необходимость демонтажа при обслуживании, что представляет трудности при установке вентилятора в тело шахты.

Следует отметить, что новые модели бытовых канальных вентиляторов практически лишены недостатков. Они легко монтируются на защелках, имеют низкий уровень шума при работе, изготавливаются из высокопрочного пластика, что позволяет их безопасно и длительно использовать в помещениях с влажным воздухом.

Краткая характеристика вытяжного вентилятора

Устройство представляет собой небольшой предмет, который за счёт быстрого кручения лопастей перегоняет воздух по каналам системы вентиляции. При этом он не нарушает процесса естественного воздухообмена, если не имеет обратного клапана.

Предназначение

Электровентилятор для вытяжки играет важную роль в местах скопления лишней влаги, дыма или запаха. Неблагоприятные факторы способствуют образованию плесени в ванной или появлению копоти на потолке.

Чтобы устранить такие проблемы необходимо быстро и своевременно восстановить содержание воздуха до нормального состояния. Именно тогда вентилятор для вытяжки позволяет решить этот вопрос.

Место установки

В домах и в квартирах способы прогона воздуха в помещении отличаются между собой. Сложность вытяжной системы напрямую влияет на расположение вентилятора. Они могут располагаться:

  • на стене;
  • на потолке;
  • в канале.

Настенный и потолочный вентилятор (или накладной) монтируется напрямую. Он крепится к основанию вентиляционной шахты, которая проходит сквозь стену или потолочное преграждение. Встречается также смешанный вариант, когда вытяжка работает через стену и потолок одновременно.

Канальные электро вентиляторы монтируются в вентиляционную трубу, а не в её основании. Такое устройство может прогонять воздух одновременно из нескольких комнат, например, из ванной и туалета.

Минус один – неудобное обслуживание. Доступ к ним обычно закрыт, потому что труба для вентиляции проходит за стенами или потолком комнаты.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

  1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
  2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

  1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
  2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

  • по материалу изготовления;
  • по форме;
  • по способу функционирования;
  • по месту установки;
  • по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Вентилятор своими руками

Инструменты и материалы для работы:

  • кулер от компьютера с мощностью 12 В, шириной 120 мм;
  • пластиковый лист;
  • зарядное устройство от сотового телефона;
  • ножовка;
  • выключатель;
  • отвёртка;
  • маркер и рулетка.

Пошаговая инструкция

Установку подобного устройства лучше всего производить до укладки кафеля. Лист пластика, на который будет крепиться кулер, должен быть спрятан в стене под плиткой или пластиковыми панелями. Работу производить необходимо следующим образом:

  • Взять кулер и приложить его к листу. Обвести его по контуру.
  • Ножовкой вырезать отверстие. Обрезать края листа на расстоянии, достаточное для того, чтобы закрепить его на стене.
  • Привинтить к вырезанному отверстию кулер.
  • Соединить блок питания с выключателем и кулером.
  • Проверить работоспособность прибора.
  • Закрепить изобретение на стене саморезами и винтами.

Крышный приточный вентилятор

Приточный крышный вентилятор устанавливается на кровле здания и используется для подачи чистого воздуха. Вентилятор нагнетает воздух из окружающего пространства напрямую в магистральный воздуховод с последующей раздачей воздуха по всем помещениям.

Часто приточные крышные вентиляторы используют для систем подпорной противопожарной вентиляции с целью подачи воздуха в зоны пожарных выходов, лифтовые шахты и лестничные клетки. Такое решение позволяет обеспечить повышенное давление, предотвращающее загазованность и избыток дыма в этих помещениях.

Внешний вид крышного приточного вентилятора

Канальные вентиляторы бытовые

Вентиляторы канальные для круглых воздуховодов предназначены для установки непосредственно в вентиляционную систему с круглым сечением.
Линейка бытовых вентиляторов представлена несколькими производителями. Модели представлены в пластиковом и металлическом корпусе на  втулках и подшипниках, с креплением и без… Выбор за вами.

Одним из наиболее востребованных методов вентиляции помещений на данный момент является установка канальных вентиляторов. Они работают по принципу перемещения масс воздуха по трубам вентиляции.

В нашей компании Vent-Style вы всегда можете купить мощный канальный вентилятор от разных ведущих производителей, как российских, так импортных. Стоимость канальных вентиляторов указана в нашем каталоге к каждой модели, также подробно рассказаны все их характеристики, указана мощность и прочие необходимые данные, которые могут понадобиться при заказе.

Канальные вентиляторы широко распространены за счет своей простой конструкции, почти полному отсутствию шума во время работы и довольно солидному сроку эксплуатации. Их можно устанавливать в многоквартирных домах, офисных помещениях, на заводах и крупном производстве — везде канальный вентилятор найдет свое место.

Канальный вентилятор имеет несложный принцип работы: воздух в трубе вентиляции прогоняется под действием работающих внутри них канальных вентиляторов. Отсюда и пошло само название этой техники.

Устроен канальный вентилятор очень просто: небольшой электродвигатель, колесо с лопастями и сам корпус. Работают такие вентиляторы при температуре от -15 °С до +30 °С. Что позволяет применять их максимально широко. У нас вы можете купить отдельный канальный вентилятор для горячего воздуха, который имеет больший диапазон плюсовых температур.

В каждую модель вентилятора встроена термозащита, которая срабатывает во время перегрева прибора и выключает его, не позволяя выйти из строя.

Канальный вентилятор имеет высокую устойчивость к ржавлению, так как его корпус изготовлен из оцинкованной стали. Защитное покрытие корпуса не дает влажности наносить вред механизму. Это дает возможность выдерживать повышенные нагрузки в период эксплуатации оборудования.

Плюсы канального вентилятора:

  • имеет высокий КПД;
  • подходит для всех типов помещений;
  • прост в установке;
  • совершенно бесшумный;
  • имеет надежную конструкция и большой срок эксплуатации;
  • термозащиту с функций автовключения.

У нас вы можете купить канальный вентилятор Вентс — это известный бренд, который давно завоевал популярность в России своим высококачественным вентиляционным оборудованием.

Канальный вентилятор круглый прекрасно подойдет для монтажа в любые круглые каналы вентиляционных систем. Они обладают всеми преимуществами канальных вентиляторов, которые перечисленные выше.

Купить круглые канальные вентиляторы в нашем магазине вы можете в любое время, товар всегда в наличии. Стоит отметить, что данный тип вентиляторов может применяться во время перегонки по каналам вентиляции невзрывоопасных газообразных смесей температурой не более +50 °С и не менее -40 °С. Также данные этот тип оборудования устойчив к агрессивной среде.

Помимо самих канальных вентиляторов любого вида и предназначения в нашем магазине вы можете купить регулятор для канального вентилятора.

Ремонт канального вентилятора своими руками

Вот что не рекомендуется делать никогда – это ремонт своими руками. Обычно в вентиляторе выходит из строя электродвигатель или конденсатор. Если первый сгорел, то его придется заменить новым. И не факт, что вы найдете в магазине мотор, соответствующий марке движка.

Что касается конденсатора, то если вы что-то понимаете в электрике, то с заменой можно справиться. Для этого придется мультиметром замерить емкость детали. Если она соответствует паспортной (обозначено на корпусе) или чуть больше, то дело не в нем. Но если емкость меньше, то придется менять. Кстати, замерять параметр надо при отключенном от сети конденсаторе с предварительной его разрядкой (замкнуть проволокой два конца).

Но, как показывает практика, качественные модели прослужат верой и правдой не один десяток лет. И если в один прекрасный момент произошел отказ в работе, лучше вместо него поставить новый.

Не стоит ремонтировать самостоятельно, если только проверить конденсатор и электродвигатель на целостность

Статья по теме:

Конструктивные особенности и принцип работы

Канальный вентилятор – это несложное электрическое устройство, которое состоит из:

  • корпуса, металлического или пластикового;
  • крыльчатки с лопастями, которая вращается при помощи электродвигателя;
  • самого двигателя;
  • терморегулирующего устройства для защиты от перегрева;
  • обратного клапана, для предотвращения образования обратного потока.

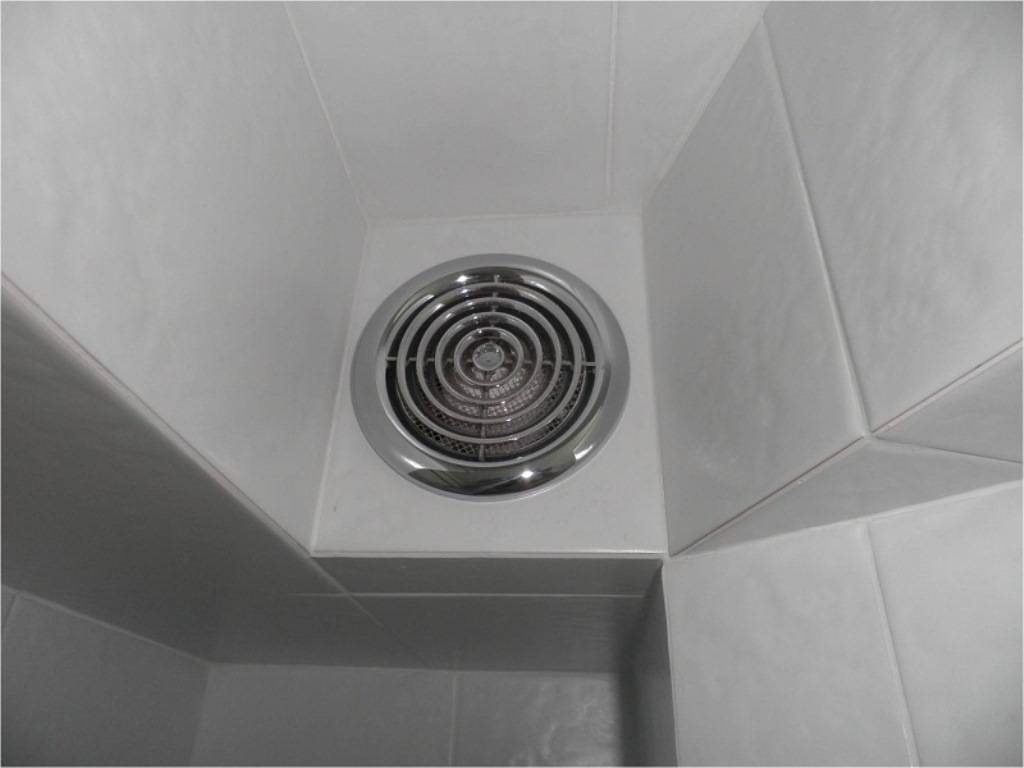

Канальный вентилятор

Обратный клапан не является необходимым элементом конструкции. Это дополнительное устройство необходимо в производственных вентиляционных системах, где в холодное время года большая разница наружной и внутренней температуры.

Канальные вентиляторы можно устанавливать в следующих позициях:

  • параллельно, в нескольких воздуховодах – для усиления скорости воздухообмена;
  • последовательно, в один воздуховод – для увеличения мощности потока по одному каналу.

Принцип работы устройства основан на вращении изогнутых лопастей, которые перемещают воздух, проталкивая его в требуемом направлении. Различают осевые и радиальные вентиляторы. В первом случае крыльчатка при работе вращается вокруг оси и перемещает воздух. Во втором – лопасти имеют спиралевидную форму, захватывают воздушные массы, закручивая их и создавая поток.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
