Вытяжки для кухни с отводом в вентиляцию — схемы, правила монтажа

Виды вытяжек для кухни и их особенности

Современный рынок предлагает немало конструктивно различающейся продукции, позволяющей учитывать дизайн вашей кухни, расположение плиты, а также массу других факторов. На сегодняшний день различают следующие виды кухонных вытяжек с отводом.

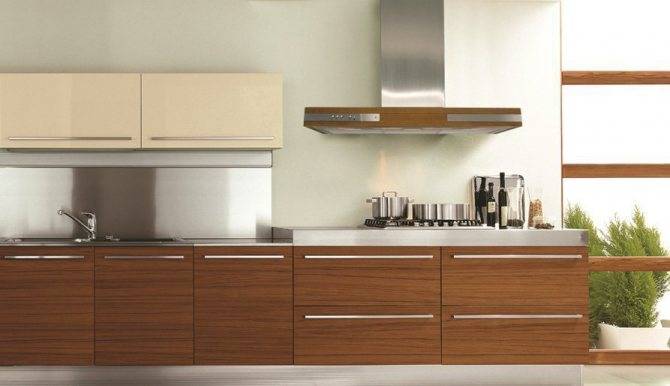

Навесная конструкция

Такая модель крепится непосредственно к стене. По форме бывают плоскими или купольными. Основными достоинствами можно считать экономию занимаемого места, большое количество бюджетных моделей, а также возможность подбора размеров в соответствии с установленной газовой или электрической плитой.


Примеры навесной вытяжки в обычной квартире

Островная (подвесная) конструкция

В отличие от предыдущего решения, островной тип предполагает установку на потолке. Такой вариант подойдёт тем, у кого плита располагается не у стены, или имеется подвесной потолок на кухне. Однако имеются и недочёты – высокая стоимость техники и её монтажа.


Выглядит вытяжка красиво, но цена способна отпугнуть

Встраиваемая конструкция

Иногда производители кухонной мебели оборудуют в одном из подвесных шкафов отверстие. Если вы являетесь обладателем такой комплектации – можете без раздумий остановить свой выбор на встраиваемой вытяжке. Экономия места в помещении, удобство установки и способность вписаться даже в самый изысканный интерьер будут несомненными плюсами.


Сэкономленное место и удобство доступа налицо

Угловая конструкция

Многие стремятся поместить плиту в углу кухни. Это разумный подход, и специально для такой компоновки придумана угловая форма. Она хорошо сэкономит пространство в небольшом помещении. В остальном этот вариант подобен навесному виду.


И запахи улетучиваются, и в облике кухни – гармония

Наклонная конструкция

Эта модель является подвидом навесного варианта. Подходит для стильных и не очень больших кухонь. Помимо компактности, к достоинствам можно отнести удобство очистки. Но, увы, стоимость подобного устройства будет значительно выше простых предложений.


Более стильного и компактного решения не найти

ОБРАТИТЕ ВНИМАНИЕ!

Для самых обеспеченных и респектабельных людей существует элитный вид вытяжек – каминные. Их отличает неповторимый и изысканный внешний вид. Для полноценной работы нужна качественная вентиляция в доме или квартире. Также этот вариант считается одним из самых трудоёмких в плане установки.

Вентиляция обеденного зала

Вентиляция в столовой зависит от распределения столов и количества мест. Как правило, кафе и заведения быстрого питания имеют плотное распределение клиентов – для обеспечения максимальной вместимости помещения, что значительно усложняет задачу вентиляции и кондиционирования воздуха в помещении. Однако в целом следует соблюдать следующие правила:

  • Холодный воздух нельзя нагнетать непосредственно в сидячее положение;
  • Используйте встраиваемые заподлицо устройства (воздуховодные феноменальные змеевики и компактные феноменальные змеевики, встраиваемые в подвесной потолок);
  • Решетки для канальных кондиционеров воздуха также используются для вентиляции помещений.

Минимальный требуемый расход свежего воздуха для столовой составляет 30 кубических метров в час на человека.

Устанавливая вентиляцию в столовой, нужно считаться с курящими гостями. Несмотря на то, что согласно российскому законодательству, а точнее, по известному “антитабачному” закону № 15-ФЗ, курение запрещено в общественных местах, в том числе в учреждениях общественного питания. Дело в том, что в некоторых кафе и ресторанах для привлечения большого количества гостей необходимо оборудовать специальные помещения для курящих, вентиляции, которые должны отвечать требованиям и качественно справляться с очисткой воздушных масс. Как входы, так и выходы воздуха должны быть расположены таким образом, чтобы табачный дым не попадал в столовую. Количество подаваемого в курительную воздуха должно составлять 100-120 кубических метров в час вместо обычных 30-60.

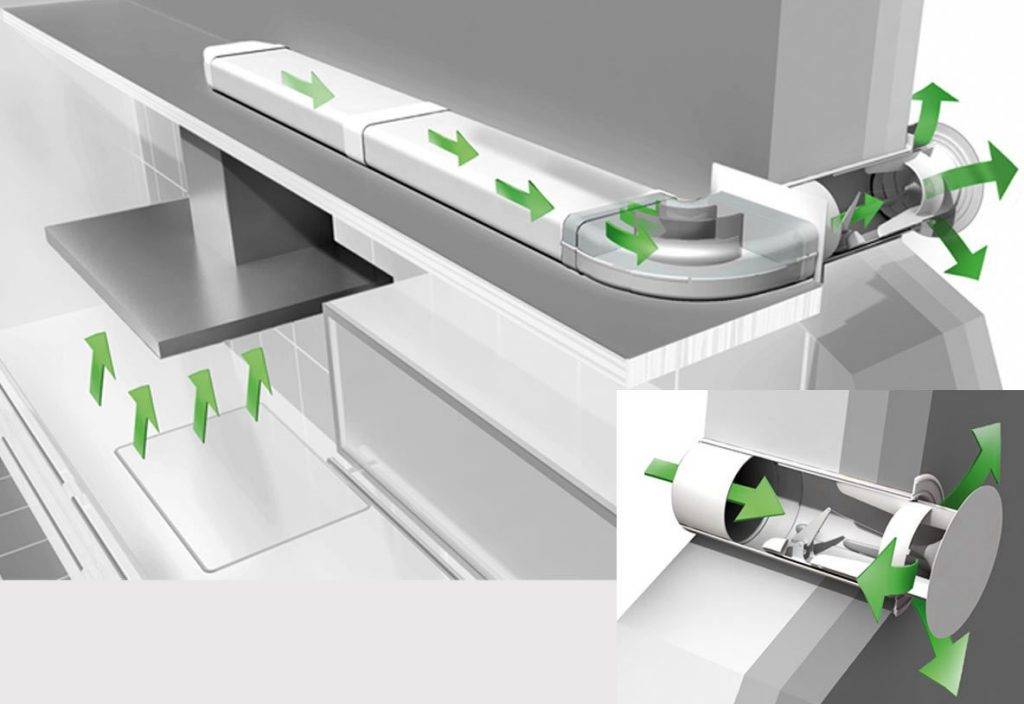

Особенности устройства вентканалов вытяжки

Диаметр вытяжки должен соответствовать диаметру воздуховода. Если вытяжная труба будет меньше, то работать вытяжка будет в усиленном режиме, а это приведет к поломке двигателя вентилятора. Труба меньшего диаметра влияет и на шумоизоляцию – при работе оборудования уровень шума повысится в разы.

Длина воздуховода должна быть не более 3 метров

Необходимо чтобы все углы изгибов при монтаже вентканалов были больше 90 градусов. От этого зависит работа вентиляции. А количество этих самых изгибов нужно свести к минимуму. От этого зависит КПД вытяжного устройства для очистки воздуха. Лучше отдать предпочтение пластиковым системам с круглым сечением. В них не только не будет оседать грязь и пыль, но и сопротивляемость меньше при прохождении воздушных масс.

Естественная вентиляция – принципы правильного создания

Использование только встроенной естественной вентиляции на кухне встречается сейчас очень редко, но принципы ее устройства остаются актуальными. Во-первых, нормальное функционирование возможно только при постоянном воздухообороте, то есть когда беспрепятственно отводится загрязненный воздух и поступает свежий. Во-вторых, их объемы должны быть равными.

Первый принцип обеспечивается поддержкой чистоты вентиляционных каналов. Для выполнения второго в современной квартире с пластиковыми окнами следует дополнительно позаботиться о воздушном притоке. В отличие от квартир в старых домах, где приток воздуха обычно достаточный, в современных квартирах дополнительный приток обеспечивается устройством приточных клапанов в стене или пластиковом окне. Для нормальной вентиляции это не излишки, а необходимость.

Дополнительное устройство вентилятора в отверстии вентканала усилит воздухообмен. Его установка своими руками требует учета некоторых моментов. Недорогие осевые вентиляторы не смогут преодолеть давление воздушного столба вертикальной шахты. Для этих целей существуют центробежные вентиляторы.

Владельцам частного дома также стоит подумать об установке вентилятора на вытяжном канале, выходящем на крышу. Он обеспечит эффективный воздухообмен, к тому же шум от его работы не слышен в помещении. Естественная вентиляция без вспомогательных вентиляторов способна подвести: воздух может пойти в обратном направлении или уменьшится тяга. А установка дополнительного оборудования превратит естественную вентиляцию в самую простую приточно-вытяжную. Шахтный вентканал выводится над крышей выше конька. Это поможет избежать опрокидывания тяги. Воздуховоды, проходящие в холодных местах, утепляют.

При создании канальной домовой вентиляции часто допускаются следующие ошибки:

  • входные отверстия располагают ниже 10 см от потолка, хотя отработанные газы застаиваются выше;
  • вентиляционная труба недостаточной высоты – поток останавливается;
  • совместно вентилируется несколько помещений;
  • на кухне только принудительная вентиляция, хотя по правилам обязательна и естественная.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Что лучше: самые удобные схемы для частного дома и для квартиры

Подведем краткий итог и опишем самые удобные способы обустройства кухонной вентиляции.

Для квартиры:

  1. Если площадь небольшая, и вентшахта работает нормально — можно вообще ничего не делать (разве что можно поставить кухонную вытяжку).
  2. Если площадь большая, и/или вентшахта работает плохо/не работает вообще: стоит установить приточные клапана и вывести вытяжку через стену на улицу (если есть возможность). Если нет — в стену можно поставить вытяжной вентилятор, расположив его как можно дальше от окон соседей.

Для частного дома:

  1. Если площадь небольшая, и в кухне стоит дровяная печь — воздух может удаляться через ее дымоход. Приток — организуется через клапана из других комнат. Для улучшения тяги в дымовой канал можно поставить дымосос.
  2. Если площадь большая, и/или дровяной печи на кухне нет — можно поставить кухонную вытяжку. Поскольку соседей, которым запах будет мешать — в частном доме нет, то выводить ее отвод можно через стену на улицу.
  3. Как вариант, можно установить и кухонную вытяжку, и обычный вытяжной вентилятор в стене. В этом случае вытяжку можно включать только при готовке пищи, а вентилятор — оставить работать постоянно, на малых оборотах, чтобы всегда была тяга. Такой вариант подойдет, если площадь дома большая, и/или нужно обеспечить более быстрый воздухообмен.

Принудительная система

Подобная установка вентиляции в вытяжку кухни обладает рядом преимуществ, в первую очередь это расположение. Его можно выбрать по желанию, так как привязываться к определенному отверстию в стене не нужно, этот момент легко поправить специальными трубами. Самые яркие примеры установок:

  1. На одной из стен комнаты.
  2. С использованием форточки.
  3. В закладном канале.
  4. В отверстии несущей стены.

Обратите внимание!

  • Как выбрать кухню — обзоры стильного дизайна кухни, интерьерные стили, новинки в оформлении (фото + видео)

  • Конструктор кухни: назначение программы, правила работы, плюсы и минусы, секреты расположения объектов на кухне

  • Высота барной стойки: разновидности стоек, расчет габаритов, стандартные размеры, обзоры современных решений (фото + видео)

Бросается в глаза высокая производительность, приспособление способно перерабатывать огромное количество воздуха в час. Все пары, гарь и влага устраняются достаточно быстро, постоянная работа нужна только в процессе приготовления пищи.

Важность вентиляции в многоэтажном доме

Многоэтажный дом – место круглогодичного проживания большого количества людей, семей с детьми и домашними животными. Говорить о том, какая поддерживается тепловая атмосфера в них не стоит. Строят здания из герметичных материалов, их утепляют, устанавливают пластиковые окна. Перечисленные факторы мешают естественному воздухообмену.

В каждой квартире многоэтажного дома ежедневно моют посуду, принимают горячий душ, делают влажную уборку, расчесывают волосы. Часто живут домашние животные: кошки, собаки, грызуны или попугаи. Чтобы избавиться от испарений влаги, неприятных запахов, пыли вытяжная вентиляция многоэтажных жилых зданий просто необходима.

Вентиляционная шахта в высотном здании предусматривается инженерами во время проектировки

Наибольшее внимание уделяется воздухообмену в жилых помещениях с повышенным испарением

Правильно работающая вентиляция — необходимость в многоквартирном доме!

Как обеспечить приток воздуха в квартиру

Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

  • оконные приточные устройства;
  • стеновые приточные устройства.

Оконный приточный клапан вентиляции

Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном, никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

Стеновой приточный клапан вентиляции


устройство приточного клапана Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

Другие плюсы стеновых клапанов:

  • не использует электричества;
  • поглощает шум;
  • имеет небольшой размер и приятный дизайн;
  • легко и быстро монтируется.

Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

Установка стенового приточного клапана

Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

  • В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
  • Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
  • Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
  • В заранее размеченных местах делаются отверстия под крепеж корпуса;
  • Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
  • Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

Общедомовая вентиляция – устройство, проверка работоспособности

Застоявшийся воздух на кухне, постоянные запахи говорят о плохо работающей вентиляции или ее отсутствии. Сами по себе запахи безвредны, но они исходят от веществ, выделяющихся во время работы кухонного оборудования, приготовления пищи. Жир, копоть, пар оседают на потолке, стенах, мебели, повреждают декоративное покрытие. Без притока свежего воздуха начинается образование плесени, грибка. А это уже чревато постоянными ремонтами. Очевидно, что без хорошей вентиляции нам не обойтись.

Перед устройством качественной вентиляции важно разобраться с ее работой. На любой кухне вы можете увидеть вентиляционные решетки

Воздух из квартир собирается в общей шахте и удаляется наружу. Конструкция препятствует проникновению воздушных масс обратно в помещение, обмену ими между соседними квартирами. Все воздуховоды взаимосвязаны. Воздух удаляется по ним с производительностью 60–90 м 3 в час.

Однако чтобы воздух уходил, его должен замещать вновь поступающий. Но в современной квартире пластиковые окна часто создают настолько герметичное пространство, что пути для чистого воздушного потока перекрыты. Хозяева считают, что достаточно частого проветривания, чтобы обеспечить свежее поступление. Однако это мнение ошибочное, так как нормальный микроклимат обеспечивается только постоянным регулируемым воздухообменом.

Приступать к устройству вентиляции следует после проверки общей вытяжной системы. Проверить очень просто: листочек бумаги прикладываем к вентиляционному отверстию. Если он удерживается, с вентиляцией все в порядке. Иногда для восстановления работоспособности достаточно снять и помыть решетку, очистить внутри канал, насколько возможно. Самостоятельно чистить шахту жильцам запрещается, для этого существует специальная служба.

Вытяжные зонты

Локальная вентиляция горячего цеха столовой общественного назначения представлена вытяжными зонтами. Устанавливаются над тепловым оборудованием. Основная функция – отведение наружу теплого отработанного воздухопотока (вместе с частицами запахов, дыма, гари, масла) из рабочей зоны путем создания дополнительной области разреженного давления.

Функционально классифицируются:

  • Для отведения теплого пара. Устанавливаются над плитами, где поступающий поток относительно чистый, не содержит масляных включений. Зонты не оснащаются системой фильтрации. Не требуется установка противопожарной системы, так как пары не содержат легковоспламеняющиеся частицы масла.
  • Для отведения воздуха с содержанием большого количества масла. Устанавливаются непосредственно над плитами, обязательно оснащаются масляными фильтрами, предотвращающими попадание частиц масла внутрь воздуховода. Действие фильтров основано на центробежной силе пластин, которые отсеивают масляные частицы от основного воздушного потока. Масло собирается в специальной емкости.

Фильтры бывают встроенные и съемные. Подлежат обязательной периодической чистке. Встроенные оборудованы системой очищения. Съемные легко очищаются в посудомоечной машине либо заменяются на новые.

Обязательно оснащаются противопожарным устройством безопасности.

Конструктивно классифицируются:

1. Полочные. Монтируются низко над рабочей поверхностью к стене, либо дополняются вертикальной конструкцией. Оснащаются боковыми панелями для эффективного удаления отработанного воздуха. параметры могут быть чуть меньше или равняться параметрам рабочей поверхности. Также есть полочные с верхним доступом для раздачи приготовленной пищи.

2. Навесные. Монтируются над горячими поверхностями в форме укрытий, используются для удаления воздуха с большим количеством частиц масла, гари, дыма и т.д. Дополнительно делятся на:

  • Настенные. Устанавливаются вплотную к стене, оснащаются вертикальной панелью, полностью закрывающей поверхность стены. Подходят для одиночного или группы оборудований, установленных в ряд. Параметры больше размеров рабочей поверхности на 150-300 мм по трем свободным сторонам.
  • Островные. Устанавливаются над оборудованием, расположенном одиночно, в ряд. Должны обладать повышенной мощностью, так как не оснащаются ограждающими конструкциями, а отводимый воздухопоток подвержен перекрестной конвекции. Выступает над рабочей поверхностью по всем сторонам оборудования.
  • Сдвоенные островные. Состоят из двух настенных, устанавливаются вплотную друг к другу задними поверхностями над двойным рядом тепловой техники. Могут оснащаться вертикальной панелью, устанавливаемой между ними. Выступают над габаритами плиты.
  • Козырек. Устанавливается непосредственно на саму плиту для отведения горячего воздухопотока над проемами дверцами духовых шкафов.

Основные виды вентиляционных систем для кухни

Можно выделить довольно много разновидностей оборудования, которые могут применяться для этого помещения

Первоначально важно разделить все виды на:

  • Приточная вентиляция, которая обеспечивает приток свежего воздуха, а сама она подразделяется на естественную или принудительную.
  • Вытяжная, которая формируется за счет специальных приборов, причем они могут очищать воздух или просто выводить его на улицу.

Вытяжки считаются самым популярным видом оборудования, которое встречается в этом помещении. Они отличаются не только принципом работы, но и тем, как именно их следует устанавливать:


Подвесная вытяжка

  • Подвесные приборы обычно отличаются небольшими размерами, а также являются совершенно плоскими. Они обладают невысокой стоимостью и неплохой эффективностью, за счет чего являются наиболее популярными среди всех людей. Их монтаж считается легкой работой, а располагать их следует непосредственно над плитой.
  • Встраиваемые изделия отличаются необычным методом крепления, а вентиляция кухни в частном доме с помощью такого прибора будет самой оптимальной, если имеется необычный и оригинальный кухонный гарнитур или специфический стиль интерьера, в котором не очень хорошо будет вписываться техника.
  • Угловые вытяжки предназначены для монтажа в определенном углу.
  • Настенные изделия монтируются непосредственно над плитой к стене помещения, а при этом могут отчалиться различными параметрами и внешним видом.
  • Островные являются идеальным решением для таких помещений, в которых имеется сам оригинальный островок.

Полезные свойства

Качественная встроенная вентиляция для кухни обладает рядом преимуществ, среди которых можно отметить снижение таких факторов влияния:

  1. Неприятный чад.
  2. Испарения воды.
  3. Удаление запахов.

Для приготовления большинства блюд нужен процесс варки или тушения, а в этом случае в воздух попадает влага. Пар постепенно оседает в комнате и превращается в капельки воды, которые, в свою очередь, попадают на стены и откосы окон.

Если не принять меры, это приведет к возникновению плесени или грибка, а деревянная мебель может испортиться или прослужит гораздо меньше времени. Масла и жир при нагреве выделяют определенные вещества и оседают на полу и текстиле, а если это происходит во всех комнатах сразу, плачевных последствий не избежать.

Уровень шума в вентиляционной системе

Часто кухни прилегают к залу или к другим комнатам. По этой причине уровень звука вентиляции важен.

Звуковой уровень измеряется в децибелах. Чтобы объяснить какого диапазона звук — рассмотрим примеры:

  • Человеческий шепот -35.
  • В пустой комнате -30.
  • Человеческая речь на расстоянии 2,5 метра -50.

Не рекомендуется приобретать вытяжки с уровнем шума более 60 ДБ Не рекомендуется покупать модель, где уровень звука 60 децибел и выше, так как шум будет мешать жильцам дома. В идеале лучше выбрать модель, которая издает звук 44 децибела. Также, чтобы снизить шум, изобретены вытяжки с наружным мотором, а двигатель расположен в конце воздуховода. Этот вид вытяжек присоединен к вентиляции.

Системы вентиляции кухонь: естественная или принудительная

Естественная вентиляция или приточная работает за счет притока свежего воздуха с улицы, который более холодный, и замещение им отработанного.

Принудительная имеет систему клапанов, вентиляторов, встроенные решетки в форточку и/или сам вентканал, а также стационарные вентиляционные установки, устанавливаемые под крышей здания.

Естественная вентиляция на кухне

Естественная вентиляция существует в любом доме изначально с момента его проектирования

Не важно, частное это здание или многоквартирное. Так как мы говорим о кухне, то она служит для оттока воздуха, а приточными обычно выступают комнаты – «чистые помещения», как их называют проектировщики

(Отток также происходит в санузле и в ванной комнате). Таким образом все пары, газ, пыль, неприятные запахи не попадают в жилую часть квартиры или частного дома, а полностью убираются из нее. Приточная рассчитана на определённые объемы циркулирующего воздуха. Именно потому недопустимо при любых ремонтных работах изменять размер вентканалов, перекрывать их самостоятельно или проделывать новые без согласования.

обратного клапана для вентиляции на кухне

Принудительная вытяжная система

Она имеет три подтипа:

  • без использования специальных механических систем для нагнетания воздуха;
  • с установкой устройств, нагнетающих воздух принудительно, но вытяжка идет естественным путем;

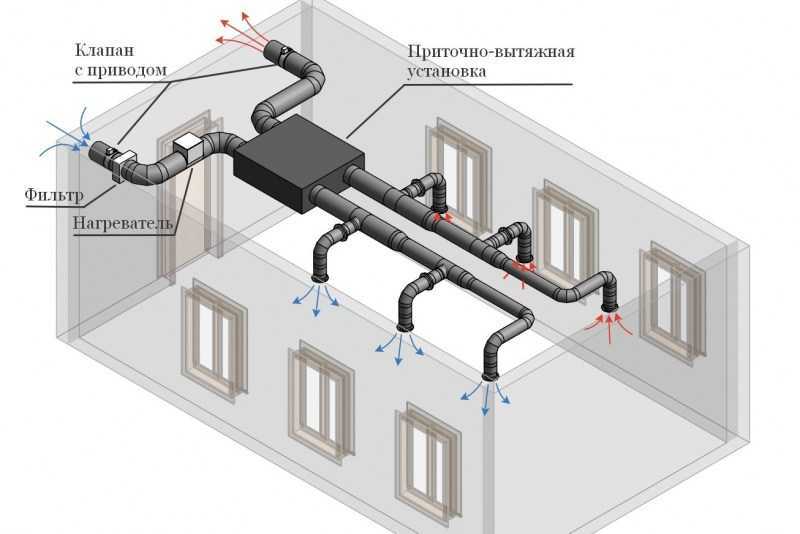

  • приток и вытяжка воздушных масс обеспечиваются механическими устройствами принудительно.

Мощность вентиляции в принудительном режиме рассчитывается, исходя из требований СНиП и общих объёмов. Если вы хотите сделать вентиляцию для кухни своими руками именно принудительной, то сначала обратитесь за правильными расчетами необходимых для этого устройств. Самое простое, что можно сделать – это установить на окно решетку с электрическим вентилятором, который будет обеспечивать приток воздуха в принудительном режиме. Такую же маломощную решетку допустимо установить и на вентканал – удаление отработанного воздуха будет идти много активнее.

Если же у вас в планах поставить серьёзное оборудование, к примеру в частный дом, то без сложных формул и расчетов тут не обойтись.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

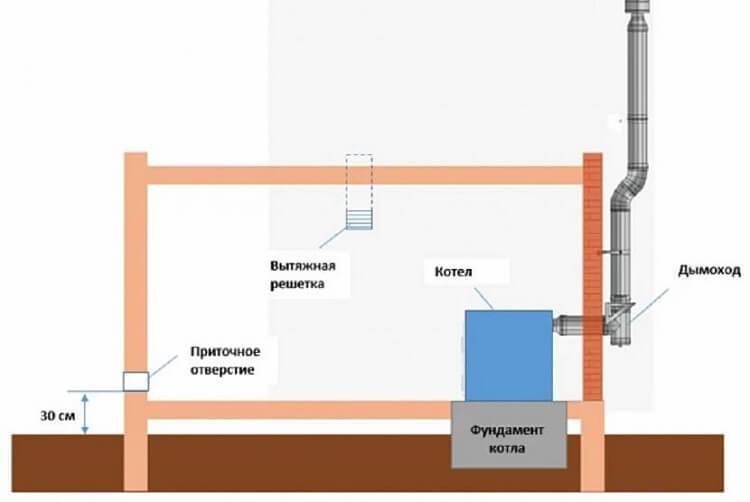

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Особенности эксплуатации

За вытяжкой с отводом в вентиляцию необходимо регулярно ухаживать. Снаружи пыль протирается раз в неделю. Прежде всего для безопасности надо отключить оборудование от электропитания, затем протереть корпус сухой салфеткой.

Если на поверхности остались пятна, вымыть средством для посуды или кухонной мебели, после этого высушить салфеткой.

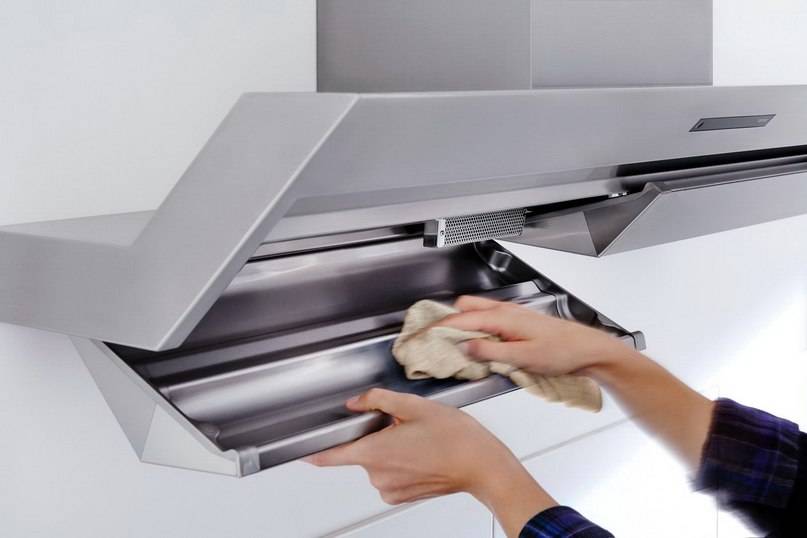

Металлический фильтр вынимают и замачивают в мыльном растворе. Затем моют губкой или щеткой, ополаскивают проточной водой, высушивают и ставят на место.

Вентиляторы и каналы очищают, согласно инструкции в техпаспорте. Для этого снимают крышку и чистят пылесосом на минимальной мощности.

После сборки вытяжку включают в розетку и, настроив на режим минимальной мощности, дают ей поработать. Затем делают небольшой перерыв, и оборудование готово к эксплуатации.

Вывод

Теперь вы знаете какой должна быть вентиляция на кухне с вытяжкой или без нее. Дополнительно просмотрите видео в этой статье. Если у вас возникнут вопросы по озвученной теме – пишите комментарии, и я с радостью вам отвечу.

Нормативные документы требуют обязательного обеспечения вентиляции всей квартиры, как жилых комнат, так и подсобных помещений. Не является исключением кухня, которая является главным источником попадания во внутреннюю атмосферу дома вредных, и даже смертельно опасных для человеческого организма, веществ.

В процессе приготовления пищи в воздух выделяется целый букет опасных химических веществ.

Среди них присутствуют:

Монооксид углерода (СО), более известный как угарный газ. Крайне ядовитое вещество, даже в небольшой концентрации приводящее к тяжелым отравлениям всего организма. А при концентрации СО в крови человека, достигающей 5 мл на литр, наступает практически мгновенная смерть. Главная опасность угарного газа состоит в том, что он не имеет ни цвета, ни запаха. Поэтому обнаружить его опасную концентрацию можно лишь по резко ухудшившемуся самочувствию — сильной головной боли, сопровождаемой рвотой. Выделяется СО при любом горении, в том числе и при жарке продуктов на огне кухонной плиты.

  • Природный газ (пропан, бутан, метан) — еще один опаснейший химический компонент, присутствующий на кухне. Обычно он используется в качестве энергоносителя для газовых варочных плит. Но в большой концентрации он способен вызывать не только отравление человека, но и стать причиной возгорания и взрыва. Ежегодно в мире сотни человек становятся жертвами утечки газа, чего можно было легко избежать при эффективно действующей вентиляционной системе.
  • Канцерогены — летучие вещества, выделяющиеся в воздух при обжарке продуктов, сгорании жиров на сковороде. Это тот самый чад, что стоит на кухне при готовке пищи, а затем оседает на стенах и потолках помещения жирным налётом. Канцерогенные вещества, хотя не могут привести к немедленной смерти человека, как СО или пропан, но способны накапливаться в человеческом организме. Попадая в печень, почки, легкие, эти вещества в итоге становятся причиной возникновения тяжелейших патологий, в том числе онкологических заболеваний.
  • Водяной пар — выделяется при варке супов, кипячении чайника. Сам по себе он абсолютно безвреден для человека. Но в больших концентрациях он конденсируется на стенах и потолках внутренних помещений, вызывая появления грибка и плесени. Грибок существенно сокращает срок службы отделочных материалов, а также может поражать и несущие элементы конструкции здания. Микроскопические споры, выделяемые плесенью в воздух, вызывают тяжелые аллергические заболевания — дерматиты, астму, хронический бронхит.

В терминологии санитарных норма и правил, вентиляция жилых помещений может быть механической и естественной. Для обеспечения процесса вентиляции, необходимо создание процесса воздухообмена. Заключается воздухообмен в сбалансированном притоке воздуха и его вытяжки из помещения.

Проектирование вентиляции кухни не относится к сложному виду проектирования, как скажем на производстве. Там используются специальные решения AutoCAD Mechanical для промышленного машиностроительного проектирования. О них лучше почитать на сайте .

Однако знать особенности вентиляции кухни нужно, особенно при покупке кухонной вытяжки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
