Труба вентиляционная — виды, характеристики, монтаж, требования, материал

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

• Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
• При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
• Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

При выборе трубы для сооружения вентиляции и определения ее месторасположения необходимо предусмотреть достаточное сопротивление ветру. Она должна выдерживать шторм в 10 баллов, что составляет 40-60 кг на 1 м2 поверхности.

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

• среднюю температуру внутри и снаружи;
• геометрическую форму воздуховодов;
• шероховатость внутренней поверхности, которая зависит от материала труб;
• сопротивление движению воздуха.

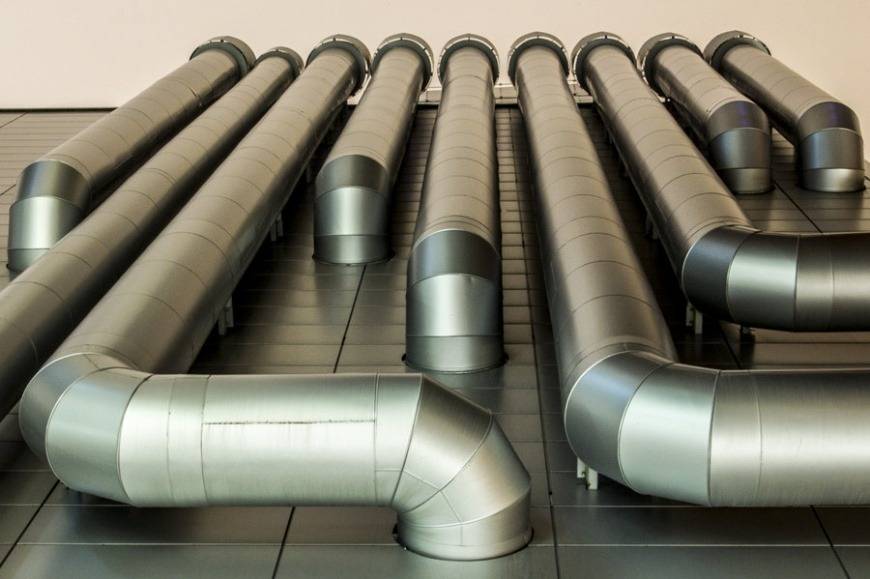

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

В процессе расчета параметров вентиляционной трубы следует обращать внимание и на локальное сопротивление при циркуляции воздуха. Оно может возникать из-за наличия сеток, решеток, отводов и других особенностей конструкции. Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Где используют?

Установка пластиковых вентиляционных труб возможна в любом бытовом помещении, но особенно в обновлении воздуха нуждаются места с высоким уровнем влажности и неприятным запахом. К примеру, в бане вентиляция предотвратит быстрый износ материалов, которые теряют стойкость под воздействием влаги и высоких температур, и предупредит рост уровня угарного газа и углекислоты. В гараже задачей установки является удаление автомобильного выхлопа и паров, сушка кузова, продувание смотровой ямы. В курятнике или другом помещении под скот система обеспечивает устранение вредных аммиачных паров.

Те же проблемы решает вентиляция и в частном доме. В воздухе обитает множество бактерий и вирусов, количество которых увеличивается после перенесенных болезней обитателями дома. Проветривание окон не справится с невидимыми вредителями. Этот вопрос решит только обустройство системы каналов оттока и притока воздуха.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

• одна большая – порядка 300х600 мм;
• две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака.
Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

• по горизонтали оно равно десяти метрам,
• по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

• при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
• при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
• для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.

Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Особенности монтажа

Перед тем, как монтировать домашнюю вентиляционную сеть необходимо:

1. составить схему магистрали с точными размерами;
2. подбирать форму короба: прямоугольную или круглую;
3. рассчитать количество соединительных колен, вентиляционных пластиковых переходов и поворотных элементов.

Если выбирается гибкий воздуховод, задача по монтажу намного упрощается. Потребуется гибкая труба, вентиляционная решетка и несколько крепежных хомутов. С одной стороны конец пластиковой гофры подсоединяется хомутами к кухонной вытяжке, а с другой стороны – к вентиляционной решетке. Остается только запрятать воздуховод за карнизом кухонного навесного шкафчика или спрятать за съемной панелью.

Ассортимент современных пластиковых систем вентиляции открывает большие возможности для самостоятельного монтажа бытовой вентиляции. Однако если есть сомнения в своих силах или необходимо запроектировать сложную вентиляционную сеть, то лучше не рисковать, а обратиться за помощью к специалистам для профессионального монтажа вентиляционной системы.

Выбор трубопроводов для вентиляции помещений различного назначения на видео:

Характеристики

Пластиковые вентиляционные короба изготавливаются из синтетических пластмасс на высокотехнологичном оборудовании. Изделия из пластика химически инертны, не разрушаются под действием ультрафиолетовых лучей, стойки к агрессивным средам, не подвержены коррозии, в стандартных условиях срок службы каналов из пластика достигает 50 лет.

Цельная литая конструкция таких коробов исключает утечку воздуха по всей длине системы. При использовании специальных силиконовых смазок для монтажа, герметичность узлов соединения сопоставима со сварочными.

Продукция из пластика отвечает требованиям экологической безопасности, соответствует ГОСТ и СНиП.

По простоте и низкой стоимости проведения аварийных работ каналы из пластика не имеют аналогов. В случае необходимости может быть заменён только повреждённый участок вентиляции без демонтажа всей системы. Скорость замены исключит длительную неработоспособность вентиляции, минимизирует производственные потери.

Широкий ряд типоразмеров комплектующих позволяет производить предварительные расчёты по расходу материалов с точностью до 90% от фактического.

Материал легко режется и обрабатывается электроинструментами бытового назначения.

Монтаж систем вентиляции не требует дополнительного усиления мест крепления, т.к пластик имеет небольшой удельный вес и оптимально жесткую конструкцию. Крепёжные хомуты и фланцы надёжно фиксируют вентиляционные системы самой сложной конфигурации.

Пример монтажа под потолком

Производимые соединительные муфты позволяют делать герметичные переходы разных диаметров и геометрии профиля.

К недостаткам можно отнести хрупкость материала в сравнении с металлическими аналогами, низкую морозостойкость.

Обзор характеристик

• способу утепления (популярные модели оснащены утеплителем изначально, в остальных случаях манипуляции осуществляются после окончания монтажа);
• диаметру сечения;
• размерам;
• форме поперечного сечения канала;
• материалу изготовления;
• показателю жесткости.

Однако, при расчете бюджета необходимо понимать, что помимо самих воздуховодов, понадобятся вспомогательные комплектующие, обслуживание и затраты на монтаж. Следует отметить, что несмотря на существенные затраты, дальнейшая экономия очевидна. В качестве основных материалов зачастую используется:

• нержавейка (нержавеющая сталь);
• сталь (из оцинковки);
• пластик;
• гофрированные трубы;
• алюминиевые.

Преимущества и недостатки материалов

В процессе обустройства системы возможно использование различных материалов. Зачастую выбор останавливается на конструкциях пластиковых или стальных. Первый вариант для кухонных вытяжек использовать не рекомендуется, так как подразумевается существенный нагрев в процессе эксплуатации. Для достижения максимального показателя эффективности возможно совмещение материалов.

Тип конструкции	Недостатки	Преимущества
Гибкие	Ломкие и хрупкие изделия. На поверхности массово накапливается копоть, гарь и пыль. За счет наличия гофрированной поверхности, скорость потока снижается.	Работа при температурном диапазоне -30°С – +120°С. Возможность принятия любой формы. Сжимаются и растягиваются на необходимую длину.
Пластиковые	Материалы относятся к категории пожароопасных. Низкие температуры приводят к разрушению конструкции за счет того, что материал становится хрупким.	Долговечность с учетом приемлемой стоимости. Увеличение скорости за счет наличия гладких стенок. Низкий показатель шумов. Простота монтажа за счет небольшого веса ключевых компонентов. Высокий показатель эстетичности.
Металлические	Существенный вес изделия, что осложняет процесс монтажа. В процессе установки понадобятся специализированные инструменты (дорогостоящие), которые дадут возможность добиться герметичности соединений. Высокий шум.	Устойчивость к ультрафиолетовым лучам. Терпимость к существенным температурным перепадам. Высокая скорость транспортировки воздушных масс за счет наличия гладкой поверхности. Не способствуют накоплению грязи. Высокий показатель прочности и эксплуатационного срока.

Различия вентиляционных труб по жесткости

По степени жесткости пластиковые трубы для вентиляции делятся на жесткие линейные и гибкие конструкции. Область применения этих позиций зависит от степени сложности магистрали и условий эксплуатации. Жесткие линейные системы рекомендуется оформлять поворотными и соединительными угловыми элементами, позволяющими удобно проложить линию магистрали к источнику забора свежего воздуха.

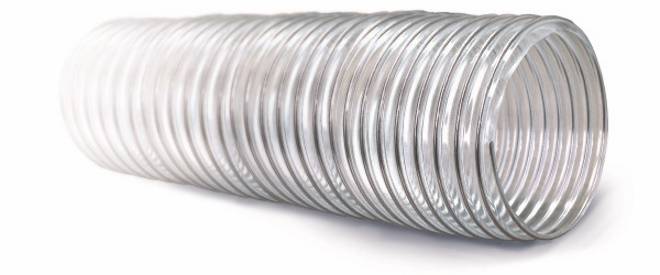

Для изготовления гибких вентиляционных коммуникаций, применяют разные виды пластика, физические свойства которых определяют область использования гибкого воздуховода. Если сравнивать эксплуатационные показатели гибких и жестких вентиляционных труб, то следует отметить снижение скорости воздушного потока в рифленых стенках гибких воздуховодов и их низкую звукоизоляцию.

Обзор и характеристики

Пластиковые вентиляционные короба изготавливаются из разного типа пластмасс, различаются по жёсткости, форме профиля и размерам.

Они легко собираются в единую конструкцию за счёт широкого ассортимента соединительных элементов и фитингов.

Из чего делают пластиковые воздуховоды?

Детали вентиляционных систем из пластика формируют под воздействием высокого давления, они не имеют швов.  В качестве сырья используют разные группы полимеров:

• Поливинилхлорид (ПВХ). Трубы ПВХ абсолютно безопасны для здоровья человека, устойчивы к ультрафиолетовому излучению, стойкие к щелочам, минеральным маслам, многим видам кислот и щелочей, не воспламеняются при воздействии открытого огня. Интервал рабочих температур составляет от -15ºС до +66ºС.
• Фторопласт (ПВДФ). Сохраняет прочность и эластичность при температурах в диапазоне от -70ºС до + 140ºС. Изделия из фторопласта термостойкие, невосприимчивые к воздействию агрессивных кислот и щелочей, устойчивые к влаге, хорошо обрабатываются резанием, сверлением, фрезерованием.
• Полипропилен(ПП). Короба для вентиляции из полипропилена — устойчивы к высоким температурам (t плавления равна 175ºС), пара — и газонепроницаемые, износостойкие, обладают высокой ударной прочностью, стойкостью к многократным изгибам.
• Полиэтилен низкого давления (ПНД). Воздуховоды не подвержены гниению, ржавлению, не растрескиваются от воздействия низких температур, гидрофобные, эластичные, могут использоваться для изготовления вентиляционных систем даже в зданиях со сложной конфигурацией.

Выбирая пластиковые воздуховоды для обустройства вентиляционных систем следует ориентироваться не только на стоимость, а и на технические характеристики пластмасс. Например, изделия из полипропилена подходят для сооружения вытяжки над кухонной плитой.

Вентиляционные короба в жилых и технических помещениях можно установить из ПНД.

Плюсы и минусы

Воздуховоды из пластика обладают довольно обширным перечнем преимуществ:

• экологической безопасностью;
• механической прочностью;
• пластичностью;
• устойчивостью к воздействию химически активных и органических веществ;
• стойкостью к перепадам температур;
• небольшим удельным весом;
• влагостойкостью;
• не подвержены коррозии;
• просты в монтаже и обслуживании;
• большим ассортиментом типоразмеров, фасонных элементов и фитингов, позволяющим собрать систему любой конфигурации;
• широкой цветовой палитрой;
• доступной ценой.

Одним из основных достоинств пластиковых коробов для вентиляции является их способность хорошо вписываться в интерьер любого помещения, не загромождая пространство.

Пластиковые изделия, после монтажа, не требуют дополнительной отделки. Воздуховоды с эстетичным внешним обликом и сглаженными формами хорошо смотрятся в жилых строениях и административных помещениях.

Жёсткие воздуховоды из пластика также обладают гладкой внутренней и наружной поверхностью, которая не создаёт препятствий прохождению по ним воздушных потоков.

Их главными недостатками являются:

• низкая огнестойкость. Не подвержены горению только металлические короба. Хотя не весь пластик (например, фторопласт) может гореть и распространять горение, но стоимость изделий из фторопласта довольно высокая. Поэтому, установка воздуховодов из других видов пластика разрешена только в малоэтажных зданиях.
• Способность к накапливанию статического заряда, приводящую к налипанию мелкодисперсной пыли, которая может воспламениться. Особенно много её собирается на гофрированных трубах, поэтому такие воздуховоды оснащаются фильтрами, препятствующими попаданию пыли, а так же подвергают обработке специальной смесью. Она образует на поверхности тонкую плёнку, которая снижает накопление статического заряда.

Где применяют?

Пластиковые вентиляционные короба применяются для устройства:

1. естественной вентиляции. Шахта вентканала обустраивается в несущих внутренних стенах кухни с отводом через кровлю. Приточные клапаны монтируются в оконных блоках жилых комнат. Проветривание помещения осуществляется за счёт поступления свежего воздуха из оконных клапанов, который перемещается в сторону зоны разряженного давления (в кухню), вентилируя попутно коридор;
2. приточной системы, подающей в помещение воздух, с возможностью подогрева в зимний сезон. При таком типе вентиляции канал создаётся в стене кухни или собирается в виде настенной конструкции, а приточный бесшумный вентилятор врезается в наружную стену комнаты;
3. вытяжной системы, удаляющей из помещения отработанный воздух, а также продукты сгорания природного газа от газовых приборов.

Какие трубы можно применять в процессе формирования вентиляционной системы?

Существует довольно много разновидностей труб, которые могут применяться для этих целей. Каждый вид имеет как свои плюсы, так и некоторые недостатки

Важно знать об особенностях каждой разновидности, чтобы сделать правильный выбор. Виды труб для вентиляции:

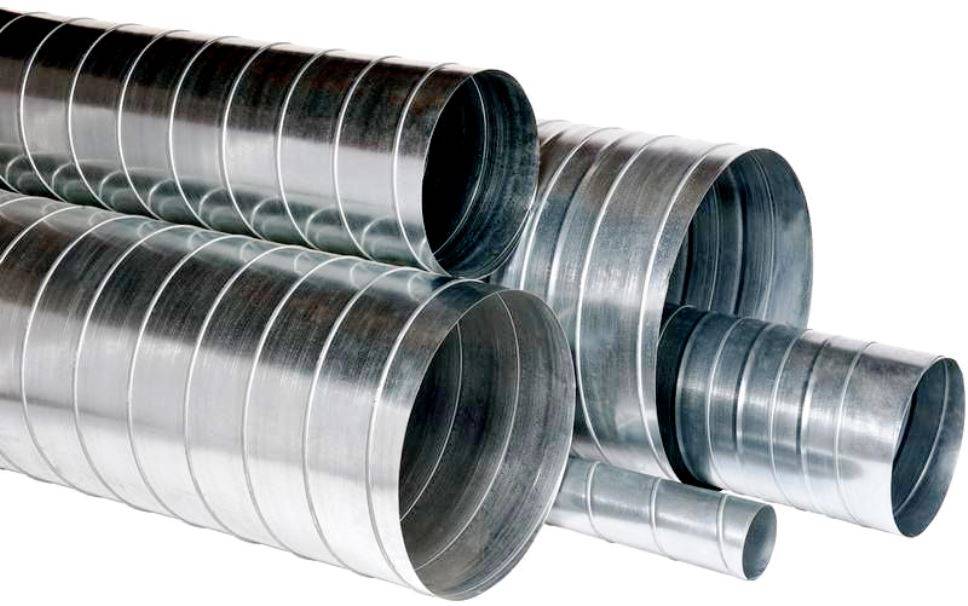

• Оцинкованные трубы для вентиляции применяются довольно часто, а объяснимо это их высокими показателями. Они являются прочными и надежными, устойчивыми к коррозии и другим факторами и приемлемыми для создаваемой системы. Однако они отличаются довольно существенной стоимостью, которая считается не слишком подходящей для тех людей, которые создают вентиляцию у себя дома, в результате чего стараются сэкономить на этой работе. Также сами трубы имеют существенный вес, поэтому работать с ними не так просто.
• Сэндвич-трубы так же применяются для этих целей довольно часто, а их основным положительным параметром является то, что они обладают необычной конструкцией, поскольку в их составе имеется сразу несколько слоев, обеспечивающих герметизацию всех соединений и самих труб, а также они не пропускают через себя холод или жару. Стоимость таких труб считается вполне приемлемой, а также работать с ними не так сложно.

Пластиковые трубы для вентиляции считаются наиболее рациональным и правильным решением на сегодняшний день. Это объясняется тем, что они обладают многочисленными положительными параметрами, а вот минусов у них имеется не так много. К преимуществам относится невысокая стоимость и маленький вес, за счет которого справиться с прокладкой системы сможет совершенно любой человек, а при этом не нужно обладать специфическими навыками. Также коррозия и множество других отрицательных факторов, которые могут негативно сказываться на других видах труб, никаким образом не смогут повлиять на пластиковые изделия. Выпускаются такие трубы в большом количестве расцветок, поэтому если их приходится прокладывать в помещениях, которые выполнены в конкретном цвете и стиле, то можно подобрать наиболее оптимальную и подходящую расцветку

Также важно выделить, что пвх трубы обладают идеально гладкими стенками, за счет чего обеспечивается непревзойденная эффективность всей вентиляционной системы в целом

Таким образом, для создания вентиляции применимы совершенно разные виды труб, которые отличаются по параметрам, стоимости и внешнему виду. Выбор определенного варианта зависит от того, каких целей нужно добиться с помощью данной системы, а также какой бюджет имеется для этого.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Нормативная скорость

Тип здания	Скорость в магистралях, м/с	Скорость в ответвлениях, м/с
Производство	до 11,0	до 9,0
Общественные	до 6,0	до 5,0
Жилые	до 5,0	до 4,0

Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.

Рис, 2 (Номограмма круглого жестяного воздуховода)

Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.

Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.

В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.

Пример

Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.

Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.

Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).

Нормативные расстояния

Крепление воздушных каналов производится к разным поверхностям:

• потолочная плита
• потолочные фермы или несущие элементы, закрепленные на них
• стены
• пол

При установке системы необходимо соблюдать следующие нормативы:

• расстояние от круглых воздуховодов до потолка должно быть не менее 0,1 м, а до стен или иных элементов — не менее 0,05 м
• расстояние между круглыми воздуховодами и коммуникациями (водоснабжение, вентиляция, газовые магистрали), а также между двумя круглыми воздуховодами не должно быть менее 0,25 м
• от поверхности воздуховода (круглого или прямоугольного) до электрических проводов должно быть не менее 0,3 м
• расстояния от поверхности прямоугольных воздуховодов до потолка должны быть не менее 0,1 м (для воздуховодов с шириной до 0,4 м), не менее 0,2 м (для каналов шириной 0,4-0,8 м) и не менее 0,4 м (для воздуховодов шириной 0,8-1,5 м)
• все соединения каналов выполняются не ближе, чем за 1 м от точки прохода сквозь стены, потолок или иные элементы конструкции здания

Оси воздушных каналов необходимо располагать параллельно плоскостям потолочных плит или стен. Исключениями бывают случаи перехода каналов из одного уровня в другой или при наличии оборудования, выступающих элементов конструкции здания, не позволяющих установить воздуховоды параллельно плоскости строительной конструкции.

Кроме того, допускается установка трубопроводов под уклоном 0,01-0,015 в сторону дренирующих приспособлений, если транспортируемая среда склонна к выпадению конденсата.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://youtube.com/watch?v=NBTsJcOpEWU

Плюсы и минусы, область применения

Пластиковые воздуховоды многими воспринимаются негативно, так как они не уверены в том, что пластик не выделяет вредных веществ во время эксплуатации. Возможно, некачественный пластик и небезопасен, но даже в бытовой технике столько пластиковых деталей, что это соображение кажется неактуальным. Например, в кухонной вытяжке с фильтрами большая часть составляющих сделана из пластика. А тут самые тяжелые условия эксплуатации — повышенная температура, большое количество жира, испарения химически активных веществ.

Даже открытая прокладка пластиковых труб не портит внешнего вида

Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Где можно использовать

Еще одно соображение, по которому не рекомендуют использовать пластиковые воздуховоды — проблемы с пожарной службой. Бывали случаи, что не подписывали разрешение на использование газового оборудования, если вентиляция сделана из пластика. Но это был каркасный дом, а там требования другие. Если есть сомнения, лучше уточнить у местного пожарного инспектора. А вообще, есть рекомендации в нормативных документах.

Выдержка из СНиП 41-01-2003

Согласно СНиП 41-01-2003 пункт 7.11 пластиковые воздуховоды можно использовать в малоэтажных жилых, общественных, административно-бытовых и производственных зданиях категории Д. Их нельзя укладывать в подвалах, подпольях, на чердаках и технических этажах, в помещениях с нормируемыми условиями противопожарной безопасности.

Достоинства и недостатки

У пластиковых воздуховодов есть как приверженцы, так и противники. Их главные недостатки:

• Горючесть. Тут все понятно. Не распространяют огонь только металлические воздуховоды. Хотя не все пластики горят и распространяют горение, но такие материалы с «пониженной» горючестью стоят дорого. Потому пластиковые воздуховоды разрешены только в одноэтажных домах.
• Накопление статического заряда, что приводит к налипанию пыли (она снова-таки может вспыхнуть). По факту, на гофрированных участках пыли скапливается намного больше. Чтобы уменьшить ее количество, монтировать пластиковый воздуховод надо после завершения «пыльных» строительных работ и устанавливать фильтры, которые отлавливают большую часть пыли. Кроме того пластиковые вентиляционные трубы обрабатываются специальным составом. Он образует на поверхности пленку, которая препятствует накоплению статического заряда. Пример использования пластиковых воздуховодов для подключения кухонной вытяжки
• При низком качестве изготовления, тонких стенках или при большом сечении, из-за изменения геометрии в местах стыков могут образовываться зазоры. Это можно исправить, но такой недостаток есть.

Это минусы использования пластиковых воздуховодов. Достоинств более чем достаточно:

• Простой монтаж. Наличие фитингов и фасонных элементов позволяет создать систему любой конфигурации. Пластик легко режется, мало весит.
• За счет идеально гладких стенок воздух встречает меньшее сопротивление.
• Проще обеспечить герметичность. Для надежности стыки можно промазать герметиком.
• Современные пластиковые воздуховоды стыкуются при помощи замков «встык» без нахлестов, что уменьшает сопротивление при движении воздуха.
• Низкий уровень шумов. При производительности до 100 куб/мин движение воздуха почти бесшумное.
• Не подвержены коррозии. Вот такой набор фасонных элементов позволяет составить из пластиковых труб систему вентиляции любой сложности

В общем, пластиковый воздуховод — не идеальное решение, но легкость монтажа и хорошие эксплуатационные характеристики перевешивают недостатки. Вообще, специалисты рекомендуют ставить пластик на вытяжные вентканалы. Тут ограничений нет. А вот на приток — нужны термостойкие, выполненные из специального пластика. Особенно, если приток с подогревом или рекуперацией.

Также при подборе стоит исходить из условий эксплуатации. Например, на вытяжной вентканал из влажных помещений имеет смысл использовать именно пластиковый воздуховод, так как оцинкованные подвержены коррозии, а нержавеющие стоят уж очень дорого.

Описание

Воздуховоды различаются по материалам, из которых они изготавливается. Основные материалы изделий из пластика – это:

• ПВХ (поливинилхлорид)
• Полиуретан
• Полипропилен

ПВХ

Для систем вентиляции, не включающих в себя нагревательные приборы, изделия из пластика ПВХ – самые дешёвые и удобные по монтажу. На них можно возложить всю вентиляционную нагрузку помещения, за исключением бань, кухонь, котельных.

Изделия из ПВХ

ПВХ воздуховод используется в подавляющем большинстве систем вентиляции, имеющем большую разветвлённость и суммарную протяжённость. Приобрести изделия такого типа можно в любом магазине сантехники или строительном супермаркете.

Полиуретан

Полиуретан отличен более высокой ценой, но по характеристикам превосходит ПВХ, он прочнее, пластичнее. Относительно высокая температура плавления позволяет применять полиуретановые изделия в кухонных вытяжках и других узлах с повышенной температурой воздуха.

Полиуретановые воздуховоды

При устройстве вытяжки кухонной плиты или соединения с калорифером необходимо вначале использовать участок стальной гофры для снижения температуры, в остальном полиуретановая вентиляция заслуживает полного доверия. Материал имеет лучшее соотношение цены с качеством.

Полипропилен

Вентиляция из полипропилена может быть смонтирована с применением нагревательных элементов для изгиба, например – строительного фена.

При нагреве до пластичной мягкости материал не выделяет вредных испарений.
Средняя цена оправдана универсальностью и безопасностью изделий из пластика на основе полипропилена.

Полипропиленовые воздуховоды

Этот материал позволяет делать сварочные соединения, имеющие герметичную прочность до 80% от цельной конструкции.
