Воздуховоды для вентиляции: классификация, особенности + советы по обустройству

Способы крепления и монтаж воздуховодов

Первым методом является крепление с помощью шпильки и профиля. Он является одним из самых распространенных в профессиональной среде, осуществляется посредством L- и Z- образного профиля. При этом к коробу профиль крепится посредством саморезов. В месте фиксации на шпильку ставятся резиновые уплотнители для снижения уровня шума и гашения вибрации.

При монтаже крупных магистральных вентиляционных каналов чаще всего используют шпильки и траверсы. Канал опирается на траверсу, а шпильки ограничивают возможные боковые смещения. Также для лучшей фиксации может применяться резиновое уплотнение

Такое крепление оставляет воздуховод герметичным, что очень важно при установке звуко- и теплоизолирующих элементов

Пластиковые воздуховоды отличаются невысокой стоимостью, отсутствием коррозии, лёгкостью монтажа

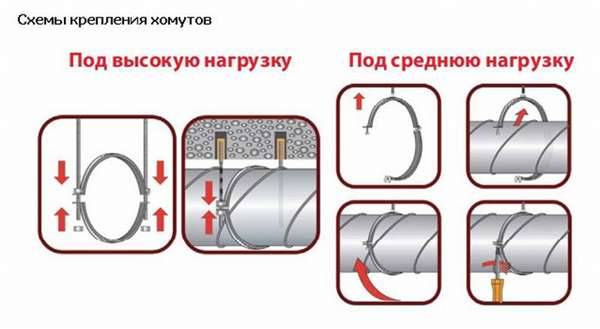

Крепление хомутом и шпилькой является предпочтительным для монтажа круглых каналов. Короткие участки гибкого воздуховода можно крепить без шпильки.

Универсальным является крепление перфолентой. Метод подходит для прямоугольного и круглого пластикового воздуховодов. Наряду с дешевизной установки конструкция не имеет жесткости и может ощутимо вибрировать.

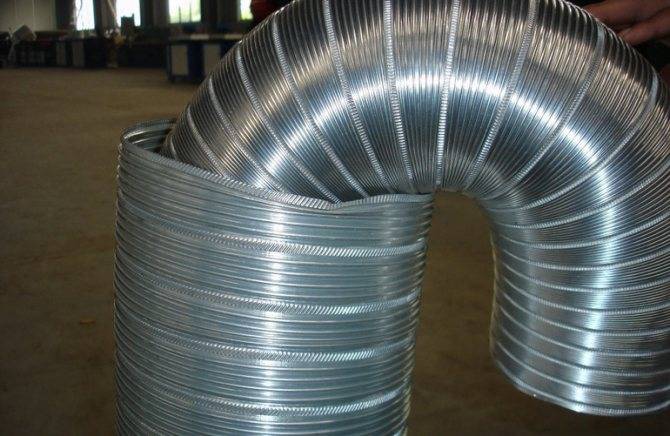

Монтаж гибкого гофрированного воздуховода

Гибкие и полужесткие каналы небольшого сечения, как правило, используются в квартирах в качестве воздуховодов для кухонных вытяжек. Монтаж проводится в несколько этапов:

  • разметка магистрали проводится согласно проектным чертежам или собственной схеме установки. На потолке проводятся линии для обозначения траектории прохода каналов;
  • установка креплений. Для предотвращения провисания, дюбеля крепятся через каждые 40 см вдоль линии разметки, на них фиксируют хомуты;

Гибкий воздуховод идеально подходит для установки в ограниченном пространстве

  • измерение длины воздуховода. Замер рукавов нужно проводить при их максимальном натяжении;
  • для нарезки можно использовать острый нож или ножницы, а проволоку каркаса перекусывать кусачками. Изоляция режется только в перчатках;
  • для наращивания длины воздуховода – две части рукава надеваются на соединительный фланец и фиксируются хомутом;
  • конец рукава совмещается с патрубком или фланцем вентиляционной решетки;
  • далее проводится непосредственный монтаж гибкого воздуховода. Рукав под натяжением проводится через установленные хомуты до места соединения с центральной магистралью;
  • отдельный отвод делается для каждого предусмотренного проектом отверстия.

Монтаж гибкого теплоизолированного воздуховода

Установка теплоизолированного воздуховода проводится аналогичным способом, однако есть некоторые нюансы: при нарезке или совмещении рукава нужно отвернуть слой изоляции, далее отрезать/соединить внутренний каркас и фланец, герметизировать соединение, после чего вернуть теплоизоляцию в исходное положение, снова закрепить и заизолировать.

При изготовлении теплоизолированного воздуховода применяют минеральную вату или стекловату

Теплоизоляционная оболочка соединяется с телом воздуховода алюминиевой лентой и хомутами. Ими же изолируется внешний слой.

Стоит принять во внимание, что фланцевое соединение может оказаться слабым местом при монтаже звукоизолированного воздуховода. Шумопоглощение повышается полным надеванием канала на патрубок (без зазоров)

Для герметизации применяют те же материалы.

Классификация воздуховодов для вентиляции

Основным элементом любой вентиляционной системы можно назвать воздуховод. Это трубопровод разного сечения, который предназначен для удаления или подачи воздуха. Воздуховоды отличаются материалом изготовления, конфигурацией сечения и габаритами.

По форме сечения

В зависимости от конфигурации сечения каналы бывают круглые, прямоугольные и квадратные. Минимальный диаметр круглой трубы – 100 мм, а максимальный – 2 м. Шаг типоразмеров составляет 100 мм. Самый маленький прямоугольный канал имеет сечение 100х150 мм, а наибольший – 1600х2000 мм. Шаг типоразмеров равен 50 мм. Для каждой разновидности есть свои фасонные элементы (углы, соединители, разветвители, переходники, отводы), изготовленные из аналогичного материала. При выборе оптимального сечения вентиляционного канала руководствуются следующими правилами:

  1. Круглые воздуховоды сложно скрыть в низком помещении, поэтому их применяют в высокой просторной комнате. Коммуникации прокладывают за подвесной или подшивной потолочной конструкцией.
  2. Плоские прямоугольные короба имеют небольшую высоту, поэтому их легко прячут за подвесным потолком даже в невысоком помещении, потому что его приходится опускать максимум на 70-80 мм. Канал скрывают за навесными шкафами кухонного гарнитура, поэтому он не портит интерьер помещения.
  3. Круглые трубопроводы большого сечения применяют только в производственных помещениях и местах с высоким уровнем влажности, например, на кухне заведения общественного питания.

Прямоугольный вентканал имеет существенные недостатки:

  • при прокладке не получится обойтись без использования фасонных элементов и поворотов под прямым углом;
  • наличие прямых поворотов создает повышенное аэродинамическое сопротивление движущемуся потоку воздуха;
  • из-за высокого сопротивления слышен гул во время работы системы.

По материалу изготовления

Воздуховоды системы вентиляции делают из металла, пластика и некоторых композитных материалов. Разновидности из пластика чаще применяют в бытовых целях.

Для их изготовления используют разные полимерные материалы:

  1. Трубы из поливинилхлорида отличаются устойчивостью к ультрафиолетовому излучению. Их ценят за простоту и быстроту монтажа. Если эксплуатационные температуры не превышают 80 градусов, поверхность не деформируется.
  2. Полипропилен плохо переносит минусовые температуры. Но его преимущество в более высокой устойчивости к нагреванию. Материал не деформируется при нагревании до +98°С.
  3. Воздуховоды из ПВДФ используют для транспортировки воздушных масс, загрязненных щелочными и кислотными парами. Диапазон эксплуатационных температур находится в пределах -40°С…+140°С.
  4. Короба из полиэтилена имеют антистатическую защиту. Они выдерживают от -40 градусов до +80°С. При изготовлении добавляют черную сажу для повышения устойчивости к ультрафиолетовому излучению.

Металлические воздуховоды для вентиляции делают из следующих материалов:

  • Нержавейка отличается стойкостью к предельным температурам и их перепадам. Она устойчива к коррозии и имеет внушительный срок службы.
  • Каналы из оцинковки активно используют в разных областях, потому что они обладают коррозионной стойкостью, прочностью и долговечностью.
  • Элементы из черной стали отличаются высокой огнестойкостью. Их недостаток в необходимости использования сварных соединений.

Гибкие воздуховоды для вентиляции делают из алюминиевой фольги. Ее закрепляют на пластиковом каркасе. Их главное преимущество в простоте монтажа, ведь для сборки не понадобятся углы и отводы. Трубы гнут в любом направлении. Главный минус заключается в высоком аэродинамическом сопротивлении из-за гофрированной поверхности. Чтобы при движении воздуха сопротивление было минимальным, гофру полностью расправляют. Если нужно сделать вентканал для кухонной вытяжки, то гофротруба идеально подходит для этих целей.

Виды и размеры пластиковых воздуховодов для вентиляции

По диаметру

При проектировании систем вентилирования важно правильно рассчитать диаметр вентиляционных каналов. При проведении расчета руководствуются объемом помещения, учитывают кратность воздухообмена

Последний показатель берут из таблиц СНиП. Для определения требуемого диаметра вентканала табличное значение множат на объем комнаты в кубометрах.

Поскольку в жилых помещениях объемы поступающих и уделяемых воздушных масс не отличаются, сечение воздуховода определяют по специальной диаграмме. Но перед этим подсчитывают общий объем циркулирующего воздуха.

Особенности применения оцинкованных круглых воздуховодов

Данный тип вентиляционной продукции отличается универсальностью, поэтому такие воздуховоды могут использоваться с канальными вентиляторами:

  • На промышленных объектах;
  • В жилых помещениях;
  • В административных зданиях.

Среди особенностей использования оцинкованной трубы круглого сечения стоит отметить:

  • При соединении с круглыми вентиляторами и создании системы принудительной вентиляции круглые воздуховоды обеспечивают минимальные потери воздушных масс;
  • Изделие соединяется только в одном месте (сварной шов), что повышает его прочность;
  • Особая конструкция и совместимость с отводами канальных вентиляторов облегчает установку и эксплуатацию круглых воздуховодов.

Технология производства

Стальные воздуховоды круглого сечения изготавливаются в соответствии с нормами СНИП 41-01-2003 и ТУ 4863-001-75263987-2006. Необходимая конфигурация металлическим листам придаётся на специальном сталепрокатном оборудовании, а для соединения заготовок используется сварка или метод фальцевого замка.

Гибкие воздуховоды производятся спирально-навивным способом из алюминиевой фольги, сложенной в 5 и более слоёв, упроченных металлизированной лентой или проволокой. Навивная технология и гибкость изделий не ограничивает длину последних.

Спирально-навивным методом изготавливаются и жёсткие вентканалы. Для их производства используется металлическая лента (штрипс) толщиной до 1 мм и шириной не более 13 см.

Полимерные воздуховоды сначала раскраиваются из листовой заготовки, затем лист сворачивается, а его края под действием нагревательного элемента свариваются.

Советы по монтажу

Строительные требования по установке воздуховодных каналов изложены в СП 60.13330.2016. и СП 73.13330.2016.

Рассмотрим основные аспекты:

  • Сборка начинается с крупных прямых участков, которые затем стыкуются между собой посредством фасонных элементов (переходников, углов, тройников и пр.).
  • Гибкие и полужёсткие гофрорукава устанавливаются, будучи полностью растянутыми.
  • Для исключения провисания каждые 1-1,5 м рукав фиксируется к опоре посредством траверсов, подвесов и хомутов. Система крепления выбирается в зависимости от нагрузки (см. на фото).

  • Число поворотов и изгибов должно сводиться к минимуму, а сам угол поворота должен превышать размер диаметра используемой вентиляционной трубы в 2 раза.
  • Отверстия в стенах и перекрытиях, через которые прокладывается магистраль, предварительно загильзовываются.
  • Швы обрабатываются герметиком.

Зачем используют тонкую сталь и почему этого нельзя делать?

Для воздуховодов тех или иных размеров некоторые недобросовестные производители используют сталь тоньше, чем это нужно. В итоге стенки «недосчитываются» в своей толщине до 1-2 мм. Делается это по банальной причине – демпинг. Так что если стоимость воздуховода неоправданно низкая, то есть вероятность, что использовалась сталь тоньше, чем это требуют СНиПы.

Установка воздуховодов из тонкого металла уже считается нарушением. Это угроза жизни находящимся внутри здания людям. «Тонкая» вентиляция либо быстро выйдет из строя, либо просто будет работать крайне неэффективно. Причина проста – перемещающиеся внутри короба воздушные потоки оказывают на тонкие стенки высокую нагрузку, вследствие чего последние выходят из строя.

Последствия использования тонкой стали для воздуховода:

  1. Потери воздуха – неэффективная работа всей системы в целом + постоянный шум и высокая вибрация
  2. Быстрое появление коррозии на поверхности самого трубопровода

Одним словом, ремонт воздуховодов — это не только немалые затраты непосредственно на починку, но еще и простой всей вентиляционной сети. Поэтому нужно внимательно относиться к подбору воздуховодов и фасонных элементов, не идти на сомнительную экономию и проверять соответствие поставляемой продукции на соответствие нормам.

Выбор и расчет воздуховодов

Расчет сечения и давления в воздуховоде выполняют технические специалисты, самостоятельно это сделать сложно. Магистраль выбирается с учетом требуемой кратности воздухообмена в час. В проекте учитывается вредность производства, количество людей в доме или офисе. Есть помещения, из которых воздух выводится изолированно и не смешивается с потоками из других комнат. Это химические лаборатории, больницы, вредные производственные цеха.

Для частных строений берут малогабаритные трубопроводы, внимание уделяется качественной очистке потоков, увлажнению. Выбирается способ передвижения воздуха — естественный или принудительный

Материал коробов и форма определяется техническими характеристиками, предпочтением заказчика и интерьером помещения.

Из каких материалов изготавливаются воздуховоды

Вентиляционные трубы бывают пластиковыми и металлическими. Последние представлены моделями из алюминия, нержавеющей, оцинкованной или чёрной стали. Некоторые дополнительно укомплектовываются шумопоглощающими и теплоизолирующими материалами.

Стальные воздуховоды огнеупорны, прочны и долговечны.

Из минусов – неустойчивость чёрного проката к коррозийным процессам. Однако изделия из оцинковки практически лишены этого недостатка, а воздуховоды из нержавейки, хоть и дороже, но вовсе не подвержены коррозии.

Основное достоинство алюминиевых моделей – пластичность, поэтому их делают гибкими.

Низкая прочность алюминиевой фольги компенсируется при производстве, благодаря чему срок службы гибких (полужёстких) воздуховодов составляет 10 лет. Из дополнительных бонусов — антикоррозийность и негорючесть.

Воздуховоды из пластика на порядок дешевле, но из-за неустойчивости к механическим и ударным нагрузкам срок их службы не так велик.

Помимо этого не все модели хорошо справляются с транспортировкой горячего воздуха, а горючесть изделий ограничивает сферу применения. Химическая инертность пластика к щелочам и кислотам – безусловный плюс. Это позволяет использовать пластиковые трубы на химических и фармацевтических предприятиях, а также облегчает задачу герметизации магистрали. В отличие от металла пластик не подвержен коррозии и лёгок, что упрощает его монтаж. Гладкая поверхность улучшает аэродинамические показатели.

Отличия вытяжки от вентиляционной системы

На первый взгляд, трудно сказать, чем отличается вытяжка на кухне от вентиляции. Чтобы найти ответ, нужно подробно разобраться в терминологии.

Санитарными требованиями на сегодняшний день предусмотрен монтаж в жилых помещениях специальных агрегатов, обеспечивающих должный уровень воздухообмена. Для выполнения этих норм в многоэтажных постройках обустраивают вентиляционную систему. Последняя представлена в виде заранее продуманной цепочки каналов, которые располагаются в стенах и способствуют отхождению воздушных масс на крышу.

Непосредственно каналы вентиляции нужны для вывода за пределы жилой постройки отработанных воздушных потоков. В свою очередь свежий воздух естественным образом поступает в помещение через стыки и щели в оконных и дверных проемах. Однако нужно учитывать тот факт, что подобная система не в состоянии быстро устранять различные неприятные запахи, которые зачастую появляются в процессе готовки на кухне.

Чтобы избавиться от подобных неприятностей, осуществляется монтаж специальной системы вентиляции, которая функционирует в принудительном порядке. В простонародье ее именуют «вытяжкой». Принцип действия таких устройств немного отличается — они поглощают пары, исходящие от варочных поверхностей, а затем с помощью воздуховода выводят их в специальный канал вентиляционной системы.

Естественная вентиляция

При естественной вентиляции воздух свободно циркулирует в помещении под действием природных сил. За счет подъема теплого воздуха вверх в помещении создается пониженное давление, холодный воздух с улицы устремляется в дом.

Процесс происходит бессистемно, через открытые окна, двери, щели либо посредством системы естественной вентиляции. В последнем случае воздух попадет в дом через приточную установку или приточный клапан и покидает его по специально спроектированным вытяжным каналам, а также через дымоходы печей и каминов при их наличии. Кроме того, в естественной вентиляции деревянного дома присутствует упомянутая ранее инфильтрация – просачивание воздуха через деревянные стены.

Тяга естественной вентиляции прямо пропорциональна следующим параметрам:

  • высота вытяжки;
  • разница температур внутри и снаружи дома;
  • диаметр трубы.

Отрегулировать поток воздуха можно положением ручки стеклопакета. Такая организация естественной вентиляции подходит для теплого времени года, зимой ею пользоваться не рекомендуется. При большой влажности в доме и низкой температуре снаружи на уплотнительных резинках образуется наледь и окно будет сложно закрыть.

С проектированием вытяжного вентиляционного канала связана одна распространенная ошибка. При монтаже вентиляции в деревянном доме своими руками устанавливают вытяжку с горизонтальными участками и изгибами. В системе естественной вентиляции, в отличие от принудительной, такой вентканал плохо работает.

Система естественной вентиляции простая и дешевая, не требует эксплуатационных затрат, но зависит от погодных условий – температуры, атмосферного давления и силы ветра. Зимой такая вентиляция работает очень хорошо за счет большой разницы температур на улице и в помещении. Летом система работает хуже, а при более высокой температуре в доме по сравнению с улицей возникает обратная тяга, через вытяжку идет приток более теплого воздуха назад в помещение. Чтобы этого не произошло, в вытяжке устанавливают обратный клапан.

Преимущества оцинкованных воздуховодов круглого сечения

Оцинкованные трубы, использующиеся для создания систем вентиляции с круглыми вентиляторами и другими элементами системы, имеют ряд преимуществ. Среди них особо стоит отметить:

  • Экономию средства – это проявляется во многих аспектах, начиная от монтажа и заканчивая стоимостью изделия. Благодаря простоте и прочности конструкции круглых воздуховодов для их установки потребуется меньшее количество рабочих. Их обслуживание также сопряжено с минимальными тратами. Кроме того, для монтажа таких труб вам потребуется меньшее количество опор и соединительных элементов;
  • Расходные материалы – уплотнение круглых труб из оцинкованной стали требует меньшее количество «расходников». Их обслуживание также обойдется гораздо дешевле;
  • Сохранение воздушных масс – из экономии средств выходят лучшая производительность. Благодаря доступной цене вы сможете осуществить построение разветвленной системы вентиляции, улучшив проток воздуха и сделав его более равномерным;
  • Бесшумность – в сравнении с воздуховодами прямоугольного сечения, круглые работают гораздо тише, поэтому и используются в жилых помещениях и зданиях социальной направленности (школы, детсады, больницы и др.);
  • Защита от влаги – специальное покрытие стали позволяет защитить материал от коррозии, которая может развиться вследствие использования труб в помещениях с повышенной влажностью или образования конденсата;
  • Широкий выбор аксессуаров – для более удобного использования круглых труб производители выпускают различные переходники и другие аксессуары со смежным сечением. Это позволит спрятать систему вентиляции и обойти любое препятствие, прокладывая путь в ограниченном пространстве;
  • Прочность – всего один сварной шов предопределяет прочность изделия, которое изготовлено из высококачественной стали, стойко выдерживающей вибрацию от работы канального вентилятора и механические воздействия

Рекомендации по выбору

Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:

Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках.
Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон

Если такая документация отсутствует, от покупки лучше отказаться.
Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения.
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели.
Не нужно ориентироваться на низкие цены

Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий.
Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.

Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:

  • Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
  • Небольшой уровень шума при работе.
  • Способность быстро и в нужном объеме удалять посторонние запахи.

Круглые и прямоугольные воздуховоды

Воздуховоды, применяемые в системах вентиляции и кондиционирования, могут быть круглого и прямоугольного сечения (см. рисунок 1).

Круглые воздуховоды — это спирально-навивные воздуховоды, материалом для изготовления которых служит, как правило, лента из оцинкованной стали. Они считаются более предпочтительными как с аэродинамической, так и с финансовой точки зрения, так как имеют меньшее сопротивление на единицу длины при той же площади сечения, проще в производстве, а потому и дешевле при закупке.

Следовательно, при проектировании систем вентиляции и кондиционирования предпочтение следует отдавать воздуховодам круглого сечения. Более подробно о сечениях круглых воздуховодов читайте отдельную статью.

Рисунок 1. Круглые (сверху) и прямоугольные (снизу) воздуховоды для систем вентиляции и кондиционирования.

Но если бы всё было так однозначно, воздуховоды прямоугольного сечения исчезли бы с рынка. Они выручают в двух основных случаях: при необходимости занизить один из габаритов воздуховода — ширину или, что чаще, высоту и при больших расходах воздуха. Впрочем, во втором случае всё сводится также к занижению одного из габаритов, ведь вместо воздуховода диаметром 1 метр куда более разумным выглядит применение воздуховода сечением 1200×800 или 1500×700 мм — они позволяют выиграть, соответственно, 200 и 300 миллиметров высоты в помещении.

Кстати, центральные воздуховоды — суть прямоугольные воздуховоды большого сечения. Термин не является официальным и часто означает магистральные воздуховоды в системах вентиляции. Они прокладываются по коридорам и предназначены для транспортировки больших расходов воздуха. Именно к центральным воздуховодам присоединяются отводы для подачи и вытяжки воздуха из помещений.

Выбирая сечение прямоугольных воздуховодов, следует помнить о рекомендации 3:1. Она заключается в том, что бóльшая сторона сечения воздуховода не должна превышать меньшую сторону более чем в три раза. Нарушение этой рекомендации ведёт к плохой аэродинамике воздуховода и увеличению потерь.

Кроме того, подбирая аналог круглому воздуховоду среди прямоугольных, следует руководствоваться не равенством площадей, а равенством эквивалентных диаметров. Так, эквивалентный диаметр круглого воздуховода равен диаметру этого воздуховода:

DЭКВ.КР. = DКР.

В то же время эквивалентный диаметр прямоугольного воздуховода вычисляется по формуле:

DЭКВ.ПР. = 2·A·B/(A+B), где A и B — ширина и высота прямоугольного воздуховода.

Выбирая сечение прямоугольного воздуховода, следует подбирать такие A и B, чтобы эквивалентный диаметр этого воздуховода был равен диаметру круглого воздуховода, с которого выполняется переход на данный прямоугольный воздуховод.

Монтаж пластиковых воздуховодов вентиляции на больших объектах

Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.

К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.

Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.

При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.

Расчет креплений при работе на таких объектах является уже обязательным условием

В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.

Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.

Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.

Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов.

Естественная вентиляция

Естественные системы вентиляции отличаются большой популярностью за счет высоких характеристик, простой установки и финансовой доступности. Весь процесс происходит в результате естественных факторов:

  • при разнице температуры воздушной массы внутри и снаружи;
  • в результате разного давления (снаружи показатель должен быть меньше, чем в помещении);
  • воздействия повышенного давления при ветреной погоде.

Естественная вентиляция в промышленных масштабах применяется при производственных процессах, для которых характерно повышенное образование тепла, когда количество пыли и других загрязнений не более 30% от нормального показателя. Подобный вид не эффективен в следующих случаях:

  • если приток воздуха снаружи приводит к появлению конденсата в большом количестве;
  • если воздушная смесь должна проходить предварительную обработку перед подачей в помещение.

Вытяжные каналы, установленные в многоэтажные и частные жилые дома, работают на основе различного давления, при помощи специальных вытяжных каналов.

Система максимально доступна с экономической точки зрения. Для ее монтажа, последующего обслуживания и работы не требуется применение специализированного оборудования или подключения к электросети. Естественная вентиляция имеет ряд отрицательных нюансов, способных оказать негативное влияние на ее работу.

Практически 100% зависимости от атмосферных явлений (отрицательная разница давления снаружи и внутри бывает не всегда), при выравнивании данного значения или изменении в положительную сторону, возможно появление обратной тяги. Особенно, риск повышается в погоду с большим количеством осадков и повышенным уровнем влаги, характерную для осени и весны. Зависимость от природных явлений снижает уровень КПД, когда решаются задачи повышенного уровня сложности (большая площадь помещения, работа на промышленном объекте и т.д.), что делает установку нерентабельной.

Что необходимо знать для монтажа качественной вентиляции

Вентиляция — сложная инженерная система, на производительность которой влияют любые мелочи:

  • длина воздуховода не должна превышать 3 м — иначе работоспособность линии будет снижаться на 15% с каждым лишним метром;
  • понизить производительность способны и повороты, каждый из них — на 10%;
  • избегайте образования тупых углов при поворотах линии — они нарушают механизм естественного оттока воздуха;
  • для устранения обратной тяги в воздуховоды монтируют обратные клапаны;
  • место выхода вентиляционного стояка на крышу утепляют, чтобы избежать образования конденсата в холодное время года;
  • вентканал на кухне располагают рядом с местом для плиты.

Монтаж комплекса вентиляции из полимерных труб

На подготовительном этапе заготавливают весь сортамент деталей согласно проектной спецификации. Для страховки увеличивают запас фитингов и крепежных элементов на 10 процентов.

Понадобится несложный набор инструментов:

  • для резки пластиковых труб и коробов ножовка по металлу или дереву, для ускорения работы – маленькая пила «болгарка»;
  • перфоратор для сверления отверстий в стенах и потолках;
  • наждачная бумага, клей, герметик, монтажный скотч;
  • рулетка, маркер;
  • шуруповерт.

Начинают работу со сборки укрупненных узлов, используя весь арсенал фасонных частей. Основным элементом собираемых модулей и воздуховодов является прямолинейный короб или труба с типовыми размерами. Круглые трубы и прямоугольные короба из ПВХ имеют длину в интервале от 0,35 до 2,5 метров.

Для ровной нарезки на поверхности короба или трубы чертят точную линию распила. Можно использовать лазерный инструмент. Пилят строго по намеченной линии. После резки остаются гладкие торцы без заусенцев и шероховатостей.

Пластиковые воздуховоды: монтаж, расположение и некоторые нюансы

Разница в монтаже гибкого канала и жесткого довольно ощутима

И все же принимая во внимание стоимость различных видов, а также цену, которые могут потребовать за работу профессионалы, стоит подумать о том, чтобы самому смонтировать тот или иной воздуховод. Для этого не потребуется особых навыков. Достаточно лишь понять смысл такой работы и быть аккуратным

Достаточно лишь понять смысл такой работы и быть аккуратным.

Попробуем рассмотреть самостоятельное устройство вентиляции на кухне, начиная с самого простого способа.

Подключение вытяжки к системе посредством гибкого канала

Для этой работы, помимо самого воздуховода для вытяжки необходимой длины, потребуется специальная решетка вентиляции и пара хомутов нужного диаметра. Собственно, сама работа элементарна. Заменив решетку вентиляционного отверстия нужно проложить сам гибкий воздуховод. Один его конец крепится на вытяжке и закрепляется при помощи хомута. Те же действия, но уже на решетке вентиляции, производятся и со вторым концом гофры. На этом работу можно считать завершенной. Ну а прятать после этого воздуховод или же оставить все как есть – это уже дело домашнего мастера.

Теплоизолированные воздуховоды и их области применения

Наибольшей проблемой при монтаже алюминиевого гибкого воздуховода является шум, который он издает при работающей вытяжке. Именно для того, чтобы избежать гула и применяется теплоизоляция. Чаще всего это внешняя оболочка трубы из минеральной ваты.

Монтаж подобной гофры никаких принципиальных отличий от предыдущего варианта не имеет. Что же касается вопроса, какое утепление лучше – внутреннее или внешнее – однозначно на него ответить нельзя. А потому решение остается за домашним мастером. Следует лишь отметить, что при повреждении защитного слоя внутреннего утеплителя его частицы могут попадать в помещение при отсутствии обратного клапана.

Особенности монтажа пластиковых воздуховодов для вытяжки на кухне

Смонтировать пластиковые воздуховоды для вытяжки так же можно своими руками. В этой работе есть небольшие нюансы, которые более сложны в выполнении, хотя и не слишком. Дело в том, что здесь необходимы будут различные дополнительные фасонные элементы. Но, обо всем по порядку.

Для начала следует определиться по формам короба и составить примерную схему будущей магистрали с точными размерами. Как уже упоминалось, в каталоге пластиковых воздуховодов для вентиляции (прямоугольные они или круглые – значения не имеет) можно всегда подобрать то, что нужно. Благо ассортимент это позволяет. Ну а схема позволит точно рассчитать количество необходимых колен, отводов и сгонов. Далее останется нарезать или нарастить трубы, или прямоугольные короба на части точно по размерам и собрать магистраль. Проблем это уже никаких не составит, ведь каждый в детстве собирал конструктор.

Важно! Выполняя монтаж пластиковых воздуховодов не стоит экономить на материале. Помните, что, приобретя некачественные дешевые изделия можно больше потерять на их замене по причине потери плотности в соединениях в процессе эксплуатации. Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб

за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ

Что же касается услуг профессионалов в подобной работе, то примерная стоимость их составит около 400 руб. за погонный метр гофры, с диаметром 150 мм. Конечно же цена на монтаж воздуховода из пластика будет выше. Именно по этой причине стоит задуматься о самостоятельном производстве подобных работ.

Проектирование систем вентиляции

Сегодня в бытовых и промышленных системах кондиционирования, независимо от их типа (вытяжная или приточная, принудительная или естественная) предусмотрено обустройство одного канала (вытяжного), а приток воздуха предполагается через окна и двери, а также через щели и зазоры, имеющиеся в стенах и полу строительного сооружения.

При создании комбинированной приточно-вытяжной системы требуется проектирование и расчет воздуховода вентиляции в приточном канале.

Помимо определения поперечного сечения, при котором будет обеспечен нужный воздухообмен (производительность), расчет воздуховодов вентиляции проводят на потери напора и жесткость. Последнее вызвано использованием в современных комплексах технологического оборудования для кондиционирования пластиковых и гибких воздуховодов для вентиляции, которые имеют пониженную прочность и жесткость по сравнению с традиционными металлическими конструкциями.

Выводы и полезное видео по теме

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:

Воздуховоды из пластика и их монтаж:

Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно

Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.

Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.

Есть, что дополнить, или возникли вопросы по выбору и монтажу вентиляционных воздуховодов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения работ. Форма для связи находится в нижнем блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
