Виды вентиляционных труб: подробный сравнительный обзор труб для вентиляции

Гибкие виды материалов

Кроме всех прочих видов, существует еще один – гибкие трубы. Они хороши тем, что могут быть легко монтированы, например, на крыше в частном доме со сложной формой.

Обычный воздуховод в этом случае будет иметь множество фасонных элементов. Гофра же меняет свое направление в плоскости.

Надо сказать, что в промышленных зданиях гофрированная труба, как самостоятельный материал, не используется. Чаще ее применяют для устройства отдельных участков, на которых отсутствует высокое давление, а также на периферийных участках.

Но нужно помнить, что гибкая труба не значит гофрированная, поскольку она может быть изготовлена не только из металла (в большинстве случаев это алюминий), но и из пластика.

Гофрированная вентиляционная труба

Часто гофрированная труба изготавливается из нержавеющей стали. Такие изделия способны выдерживать температуры до 700 градусов. Поэтому такие трубы можно применять в системе вентиляции, как в частном доме, так и на промышленном строении.

Устанавливается гофрированная труба только в растянутом положении. Радиус изгиба не должен быть меньше диаметра самой трубы. Можно устанавливать элементы вентиляции на опоры. В таком случае расстояние между ними не должно превышать 1 м для малых диаметров.

Доводы «за» и «против»

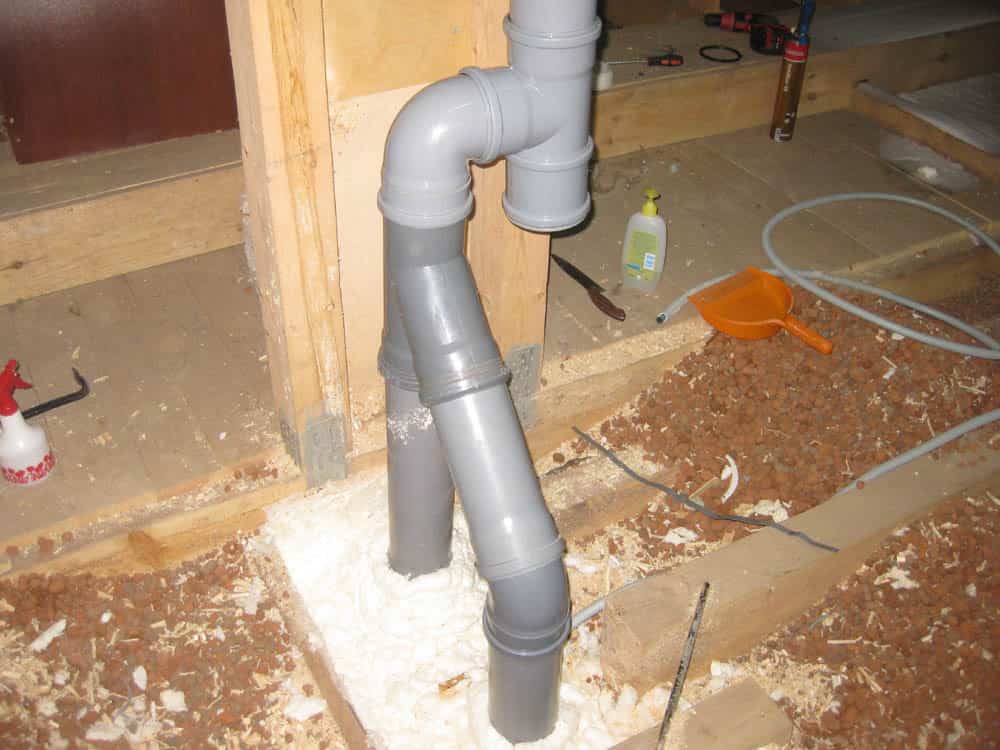

Можно ли использовать канализационные трубы для вентиляции? Этот вопрос интересует многих владельцев частных домов. Однозначного ответа на него нет, хотя обсуждение началось с первых дней появления пластиковых элементов в продаже. Сторонники этой идеи приводят вполне здравые доводы — изделия могут обеспечить достаточный приток или вытяжку, монтаж прост, есть все необходимые комплектующие и крепеж. Аргументы противников более скудные — утверждается, что винил и другие виды пластмассы выделяют ядовитые газы. Споры ведутся уже не первое десятилетие, но вопрос — можно ли сделать вентиляцию из канализационных труб? — так и не разрешен. Принципиальных доводов против такого варианта не найдено. Неприятие новых идей часто лежит в психологической плоскости. Многие люди просто не могут допустить альтернативных вариантов использования пластиковых труб канализации.

Однако, пока специалисты ломают
копья, некоторые владельцы частных домов попробовали собрать вентиляцию такого
типа. Оказалось, что использовать пластиковые трубы для канализации в вентиляцию можно. Тем более,
что производители гарантируют полное отсутствие вредных выделений из материала.
Если сомнения в качестве материала не покидают, можно выбрать компромисс.
Делается только вытяжка из
канализационных труб, которая удаляет не только отработанный воздух, но
и собственные выделения. Приток свежего воздуха обеспечивается за счет
неплотностей ограждающих конструкций.

Внешняя вентиляция в частном доме

Внешняя вентиляции канализационной системы по внешней стене дома

Вентиляция канализации с выводом трубы за пределы строения является прямой альтернативой вентиляционной системе внутреннего типа. Обычно, внешняя вентиляция монтируется в уже эксплуатируемых частных домах с соблюдением норм и правил безопасности.

По внешней стене дома

Вентиляционная труба выводится через несущую стену при помощи специального короба, который монтируется в месте сопряжения. Далее, используется отвод с углом 90 для поворота труба вертикально вверх.

Для фиксации трубы к стене применяются специальные опорные кронштейны. Шаг установки не более 2 м. Верхняя часть трубы должна быть выше минимального уровня кровли.

В качестве фановой трубы используются пластиковые изделия с сечением 110 мм. При установке требуется соблюдать минимальное расстояние от окон (не менее 4 м) и других прилегающих конструкций.

Вентиляция септика

Схема вентиляции септика при помощи вытяжной трубы и приточных каналов

Очистные устройства и септики устанавливаются за пределами строения на расстоянии от 5 до 20 м. Это гарантирует, что неприятных запах и вредные газы не буду проникать внутрь жилого строения.

Вентиляция септика продумывается на этапе проектировки конструкции, так как процесс «переработки» отходов происходит только при наличии достаточного уровня кислорода.

В большинстве случаев монтируется система на основе фановой трубы, которая подсоединяется к септику и обеспечивает тягу для выхода неприятного запаха, а также предотвращает образование вакуума при большом объеме сбрасываемых нечистот.

Помимо фановой трубы, монтируется приточная вентиляция, состоящая из нескольких труб, которые располагаются в непосредственно близости от очистного устройства на высоте 50–100 см от поверхности земли.

По забору

Монтаж фановой вытяжной трубы по забору или ограждению мало чем отличается от его крепления на стенах дома. Единственная разница — вентиляционная труба будет удалена от дома и для прокладки коммуникаций потребуется дополнительный материал.

Крепление трубы к забору зависит от его конструкции. Для монолитных ограждений подойдут опорные металлические кронштейны, которые фиксируются на опоры при помощи дюбелей. Для крепления трубы к забору из профнастила может потребоваться сварочный аппарат.

Вентиляция подвала

Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.

Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.

Основные элементы вентиляционных систем

Любая система для обеспечения помещения воздухом включает в себя такие части:

Вентиляционный воздуховод. Выбор их, как правило, зависит от необходимого сечения и размеров. В качестве вытяжки можно использовать профильную трубу, потому что она проста в установке. Популярностью пользуются прямоугольные воздуховоды следующих размеров: 60х120 мм и 60х204 мм.

Соединители. Встречается равноценный тип и переходной. Переходной соединитель применяют в случае, если нужно объединить две трубы разных размеров.

Повороты. Этот элемент используют для смены направления воздуховода в одной из плоскостей.

Сборка и монтаж системы вентиляции подразумевает применение дополнительных деталей — уголков, поворотов, креплений и прочих элементов

Тройники. Включают в себя три выхода для вентиляционных элементов. Используются для создания ответвления конструкции.

Крепёжные элементы. Применяются при монтаже системы для крепления труб.

Обратный клапан. Устройство, которое выполняет регуляторную функцию. Воздух, благодаря обратному клапану, перемещается в нужном направлении. Как правило, используется при выключенном вентиляторе в принудительных системах.

Помимо этого, существует множество вспомогательных элементов, которыми производится соединение труб с разными размерами сечения и формами. Дополнительные детали выбирают, ориентируясь на размеры основных составляющих вентиляции. Они упрощают монтаж и делают его более быстрым.

Прочие правила использования канализационных труб

При установке пылесоса на канализационные трубы в частном доме нецелесообразно располагать эти трубы и соответствующую вытяжную систему вместе. Как правило, такая схема используется при выполнении работ в жилых домах. Это не делается в частных домах из-за риска создания обратной тяги, которая может распространять различные запахи по всему дому.

Труба должна находиться на высоте не менее 1 метра над крышей. Если необходимо соединить несколько систем, трубы с диаметрами, пропорциональными друг другу, должны использоваться по всей сети

Важно отделить дымоход от вентиляции: для достижения максимальной пожарной безопасности необходимо соблюдать расстояние не менее 2 метров между дымоходом печи и вентиляционной шахтой

Фактически, вентиляцию можно организовать не только из канализационных труб, но и из гофрированных труб. Однако из-за большой волнистости внутреннего канала таких труб повышается устойчивость к воздушным массам. В связи с этим они используются для осуществления вентиляции в санитарных помещениях, где длина канала очень мала.

Учитывая все положительные и отрицательные особенности канализационных трубопроводов, необходимо, чтобы их монтаж осуществлялся после грамотного расчета. Следование инструкциям достаточно просто, чтобы создать качественную, надежную и безопасную вентиляцию в частном или жилом доме. Лучше всего доверить работу профессионалам, которые возьмут на себя ответственность за все этапы работы – от закупки необходимых материалов и оборудования до их монтажа и ввода в эксплуатацию.

Металлические воздуховоды

  1. Из чёрной стали.
  2. Из оцинкованной стали.
  3. Нержавейка.

Забегая наперёд, можно сразу сказать, что для небольших частных строений, металлические воздуховоды используют не часто.

Проведём сравнительный анализ металлических и пластиковых труб для вентиляции.

Металлические трубы тяжёлые, а значит, их сложнее монтировать. Их труднее соединять.

Срок службы у стали небольшой (в масштабах строительных сооружений, которые теоретически возводятся на века). Сталь подвержена коррозии. Слой цинка замедляет этот процесс, но не отменяет его полностью. Слабые места оцинковки – стыки. И даже когда ржавление только начинается, трубы издают характерный запах, что малоприятно в жилом доме.

Заметно выделяется на фоне предыдущих вариантов нержавеющая сталь. Срок службы у неё заметно больше, но цена несоизмеримо выше, чем у пластикового аналога.

Кроме того, любые металлические трубы создают воздушному потоку сопротивление. Это значит, что владельцу придётся покупать вентиляционную установку более мощную, чем для пластикового варианта.

Металл нельзя назвать шумоизоляционными материалом. Любые звуки, работа вентиляторов, вибрации и прочее, будут эхом разноситься по всей вентиляционной шахте.

Металлические трубы устойчивы к высоким температурам, агрессивным средам и самое главное – любых форм и размеров (этим и объясняется их применение в вентиляционных системах крупных заводов и предприятий).

Но если у Вас частный дом, а не горячий цех, то Вам повезло, что изобретён пластик!

Какой воздуховод выбрать: круглый или прямоугольный

Круглые трубы обладают лучшими аэродинамическими свойствами. Но из-за своей формы их неудобно подвешивать и встраивать в стену.

По этой причине в большинстве домов можно наблюдать пластиковую прямоугольную вентиляцию. Особенности формы ухудшают аэродинамику, но подобные каналы удобнее монтировать под потолком или вдоль стены.


Прямоугольные каналы легко скрыть или эргономично встроить в дизайн. Источник fasaddomstroy.ru

Если в помещении не важна эстетика – используйте круглые детали. Если вентиляция является частью дизайна, то предпочтительнее использовать прямоугольные каналы. По деньгам выходит примерно одинаково.

Виды и отличия воздуховодов для вытяжек

Воздуховод для вытяжки условно можно разделить по следующим характеристикам:

  1. По материалу, из которого изготовлен канал: пластик или металл.
  2. По форме: круглый или прямоугольный.
  3. По жесткости: гибкий или жесткий.

Особенности и преимущества металлических (гофрированных) воздуховодов

Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.

Гофрированный воздуховод в интерьере кухни

  1. Диаметр 100 мм: около 90 рублей за метр.
  2. Диаметр 120 мм: около 120-130 рублей за метр.
  3. Диаметр 150 мм: около 135 рублей за метр.

К преимуществам такого воздуховода можно отнести:

  • гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
  • возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
  • простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).

Из минусов:

  • сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
  • более быстрое загрязнение (чем у ПВХ-изделий);
  • некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).

Особенности и преимущества пластиковых воздуховодов

Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.

Прямоугольный пластиковый воздуховод для вытяжки

Основные преимущества пластика (по сравнению с металлом):

  • бесшумность (гладкая ровная поверхность не способствует возникновению шума);
  • простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
  • эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.

Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.

Из минусов:

  • более сложный монтаж;
  • выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
  • невозможность согнуть, растянуть или сжать трубу.

Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.

Части пластикового воздуховода

  1. Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
  2. Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
  3. Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.

Какой вариант лучше?

Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.

Несущественные отличия заключаются в нескольких моментах:

  1. Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
  2. Удобство монтажа. В этом плане явно проще взять гофру.
  3. Цена воздуховода. Гофра обойдется чуть дешевле.

Выбор диаметра труб для вытяжки

Для подключения вытяжки необходимо выбирать изделие таким образом, чтобы диаметр вентиляционной трубы для вытяжки был не меньше диаметра вывода на ней. В противном случае снизится эффективность аппарата. При этом повысится уровень шума и увеличится нагрузка на мотор. Это негативно повлияет на срок службы вытяжки, что крайне нежелательно.

Бывает такое, что диаметр вентиляционного канала меньше чем у выхода вытяжки. В такой ситуации не имеет смысла подбирать трубу большего диаметра.

Для всех видов трубопроводов действует одно правило: чем меньше длина системы и количество изгибов, тем выше ее эффективность. Это относится в том числе и к воздуховоду. Любой его поворот под прямым углом уменьшает КПД приблизительно на 10 процентов. А наличие поворотов под тупым углом может привести к нарушению циркуляции воздуха, а также увеличению нагрузки на мотор вытяжки.

Чтобы защитить воздуховод от попадания воздуха при обратной тяге, в систему устанавливают обратные клапаны. Такие элементы бывают осевыми с пластмассовым диском, а также пленчатые. Поворотную ось клапана необходимо размещать в вертикальной плоскости. В другом случае его диск будет хлопать под воздействием собственного веса.

На воздуховоде крепится специальная комбинированная решетка, включающая патрубок сверху (предназначен для подключения трубы для вытяжки), а также несколько перфорированных отверстий для вентиляции снизу. Она предназначена для защиты системы от нарушения естественного тока воздуха.

Специалисты рекомендуют не устанавливать воздуховоды длиннее трех метров. Каждый последующий метр снизит эффективность системы приблизительно на 5-10 процентов. Если речь идет об оптимальной конструкции трубы для вентиляции в частном доме, то лучшую производительность демонстрируют изделия цилиндрической формы, гладкие внутри.

У гофрированных воздуховодов эффективность будет меньше, так как их стенки ребристые. Они будут порождать сопротивление воздуха. Кроме того, для их подключения к вытяжке, скорее всего, потребуется специальный переходник. А его использование тоже отрицательно повлияет на эффективность функционирования вытяжки.

Как производить чистку воздуховода?

Вентиляционная система будет хорошо справляться со своей задачей только, когда будет правильно установлена и собрана. Но также нельзя забывать о своевременном обслуживании, так как временами туда может попадать мусор. Чтобы провести чистку необязательно демонтировать устройство.

  • Механический способ. Этот вариант подойдет для жестких конструкций, так как здесь используются вакуумные насосы, способные повредить мягкие стенки. Кроме того, нередко применяются гидромеханические инструменты, которые тщательно удаляют любое загрязнение.
  • Химический способ предназначен для удаления следов жира, которые часто скапливаются на кухне и местах общественного питания. Однако следует использовать только соответствующие составы, чтобы компоненты не разъедали внешнюю и внутреннюю часть воздуховода.

Кроме постоянной чистки, трубы следует дезинфицировать, так как внутри постоянно образуются болезнетворные бактерии, а иногда и паразиты. Если они попадут в пищу, из-за неправильной эксплуатации или несвоевременной чистки, то человек отравится. Дезинфекцию следует проводить при помощи порошков либо жидкостей, в основе которой пероксид водорода.

Если человек не имеет специальных средств, которыми можно прочистить канализацию, лучше вызвать соответствующую службу. У работников всегда имеются эффективные приспособления, которые очистят воздухопровод за короткое время, при этом сделают это качественно.

Устройство вентиляции

Теперь рассмотрим общую информацию, которая характерна для каждой системы вентиляции частного дома:

  1. Для систем естественной вентиляции лучше всего использовать пластиковые трубы с идеально ровной внутренней поверхностью. Монтаж гофрированных труб разрешается только в том случае, если планируется приточно-вытяжная вентиляция.
  2. Чем меньше изгибов и кривых в трубопроводе, тем более эффективной будет система.
  3. Рекомендуется прокладывать все трубопроводы от входа до выхода как можно короче.
  4. Если вы строите естественную вентиляцию, необходимо сделать вытяжные трубы высотой более 5 метров. В противном случае проект будет очень низким. Если вы не можете обеспечить такую высоту, установите вентиляторы в вытяжных каналах на верхних этажах.
  5. При принудительной вентиляции мощность крыльчаток следует выбирать таким образом, чтобы количество приточного воздуха было немного меньше, чем количество вытяжного. В этом случае давление в системе будет снижено, что положительно скажется на общем климате в помещениях, а также на состоянии всех конструкций здания.
  6. При естественной циркуляции воздух может забираться с улицы или из подвала.
  7. Оптимальное количество воздуха для помещения площадью 40 квадратных метров составляет около 120 кубических метров в час.
  8. Приток может осуществляться двумя способами – инфильтрацией, через щелевые отверстия и оконную вентиляцию, а также контролируемой, которая происходит через вентиляторы, установленные в трубах, и системами климат-контроля.
  9. Вытяжные каналы должны располагаться на расстоянии 25 см от потолка.

Из какого материала изготавливаются?

Сегодня доступно как минимум 4 популярных материала, которые определяют область применения. Кроме того, каждый отличается ценой и сроком службы. Так большинство производителей выпускают модели из следующих материалов:

  • Оцинкованная сталь. Подобный вариант отличается хорошей защитой от коррозии и не восприимчив к некоторым химическим веществам. Обладает высокой стойкостью к влажности. Поэтому подойдет для установки в ванных комнатах, банях, бассейнах и т.д.
  • Нержавеющая сталь. Продукт способен выдерживать температуры до 500 градусов. Поэтому основная сфера использования – производственные предприятия, например, воздуховод из нержавейки активно используется в металлургии.
  • Полимерные изделия легкие и обладают низкой себестоимостью. Они практичны в использовании, так как без проблем переносят влажный климат и щелочные среды. Однако их следует использовать аккуратно, так как они не способны функционировать при высоких температурах, отчего начинают плавиться. Механические повреждения также способны вывести модель из строя.
  • Металлопластик. Это вариант представляет собой комбинацию металлических и полимерных устройств. Красивый внешний вид позволяет установить их под любой современный интерьер. Технические характеристики ничем не хуже оцинкованной стали. Однако присутствует и недостаток – высокая стоимость.

Конструктивные различия: форма, размер, материал

Наиболее распространенные и востребованные размеры каналов и труб следующие:

Для круглых труб:

НаименованиеРазмеры (мм)Буква на чертеже
Диаметр внутренний100; 125; 150; 200D
Длина350; 500; 1000; 2000L

Для квадратных:

НаименованиеРазмеры (мм)Буква на чертеже
Высота55; 60a
Ширина110; 122; 204b
Длина350; 500; 1000L


Диаметр, длина, ширина и высота элементов воздухоховода Источник blog-potolok.ru Дополнительные обозначения D1, b1, a1 указываются для отображения толщины стенок. Как правило, они составляют 3-5 мм.

Материал

Под термином «пластик» скрывается группа полимеров с различными характеристиками и свойствами. Наиболее важным показателем является диапазон выдерживаемых перепадов температур.

ПластикПерепад температурОсобенность
ПВХ-30+70Дешевый
ПВДФ-40+140Хорошее химическое сопротивление и противопожарные свойства
ПП-20+120Нерастворим кислотами, щелочью и не реагирует на органику
ПНД+40Высокая гибкость, защита от механических повреждений

Для кухонной вытяжки отлично подходит ПП. Материал отлично противостоит химическим повреждениям и легко очищается. Если в помещении находится нагревательный элемент (печь, батареи и т. п.), то выбирайте ПВХ или ПВДФ.

Технические характеристики и размеры

Воздуховоды на основе ПВХ изготавливаются из специального ABS-пластика. В его отношении допустимо провисание 4%. В числе прочих положительных характеристик находятся:

  • отсутствие необходимости в добавочной теплоизоляции кровли;
  • доступность самостоятельной регулировки;
  • малая вероятность коррозии;
  • гладкая внутренняя поверхность, благодаря которой отсутствует вероятность статического сопротивления при прохождении воздуха;
  • уменьшенные потери шума и воздуха;
  • срок службы — от 20 лет и более.

Пластик не отличается устойчивостью к горению, поэтому размещать его поблизости от дымохода не рекомендуется. Если требуется увеличенная огнезащита, надо отдавать предпочтение оцинкованным изделиям. Что касается размеров, то выделяют следующее особенности:

  • Чаще всего покупатели приобретают круглые воздуховоды с диаметром 1, 1,25, 1,5 см. В соответствии с ГОСТом, их сечение должно составлять 200 см.
  • Пластиковый воздуховод прямоугольного сечения имеет стандартные размеры 55 на 110, 60 на 120 и 50 на 204 мм.
  • 20 м составляет длина гибких воздуховодов.

Рекомендуем ознакомиться: Разновидности и правила выбора рециркуляционной вытяжки

Кухонная вытяжка содержит элементы, которые чаще всего изготовлены из пластика. Специалисты настоятельно рекомендуют проводить установку пластика на вытяжные вентиляционные каналы. Здесь каких-либо ограничений не предусмотрено. Но на приток требуются изделия, сделанные из особого вида пластика, способные противостоять термическому воздействию. Особенно это актуально, если имеется рекуперация или подогрев.

Выбирая пластиковые воздуховоды, надо смотреть на характеристики отдельно взятого помещения. Иногда из-за потенциальных проблем с пожарной службой не рекомендуется их использовать. Это актуально, допустим, если вентиляция изготовлена из пластика. Следует быть осторожным и с каркасным домом.

Утепление вентиляционных труб и воздуховодов: материалы и технология

Для поддержания в помещениях оптимального влажностного и температурного режимов необходимо утепление вентиляционных труб. Теплоизоляция систем вентиляции предотвращает образование конденсата, влекущее за собой постепенное разрушение труб, потерю ими первоначальных эксплуатационных и технических параметров.

Утепленный воздуховод прослужит дольше

Наружная и внутренняя теплоизоляция труб вентиляции

Утепление вытяжных труб выполняет следующие функции:

  • Обеспечивает огнестойкость, предотвращает в случае возгорания распространение огня.
  • Предупреждает возникновение конденсата на наружной и внутренней поверхности трубы.
  • Снижает теплопередачу между внешней средой и воздухом в системе.
  • Уменьшает вибрацию и шум, возникающие во время движения воздуха.

Утепление вентиляционной трубы может быть выполнено изнутри или снаружи. При внутренней теплоизоляции требуется для сохранения необходимой пропускной способности воздуховода увеличивать его сечение.

Наружная теплоизоляция воздуховода

Еще одно обстоятельство при выборе, нужно ли утеплять вентиляционную трубу внутренним способом – это возможность появления при таком решении очагов бактерий, возникновения отложений грязи и пыли, из-за которых материал может начать утрачивать свои свойства. При наружном утеплении эти недостатки отсутствуют. Теплоизоляция снаружи трубы в случае возгорания значительно уменьшает риск распространения огня.

Материалы для утепления систем вентиляции

Теплоизоляция вентиляционных труб производится с использованием различных материалов:

  • Минеральные волокна. Теплоизоляционные материалы из стекловаты или минеральной ваты производят в виде полужестких или жестких трубных панелей и секций, в виде материала, которому посредством прессования во время укладки можно придать требуемую форму и плотность.
  • Войлок. При внутренней укладке рулонный войлок защищают стекловолокном с поверхностной пропиткой. При наружной – алюминиевым армированным крафт-листом. Трубные секции применяют для наружной облицовки с алюминиевой армированной защитой.
  • Пеноэластомеры являются гибкими пеноматериалами, имеющими закрытые поры. Относятся к самогасимым материалам. Этот утеплитель не подвержен действию микроорганизмов и плесени, стойкий к паропроницанию и влагопоглощению.
  • Производные полимеризации углеводов (полиэтилен, полиуретан, поливинилхлорид). Как правило, выпускаются в виде трубных секций, блоков, пластин.

Пенополистироловый утеплитель

Вентиляционные трубы утепленные пенополистиролом коррозии подвержены в меньшей степени, что в значительной мере увеличивает их срок службы.

Для установки пенополистирольной скорлупы иметь специальные навыки не требуется. Для ее монтажа:

  1. Определить размер скорлупы, который необходим.
  2. Пилой или ножом нарезать скорлупу.
  3. Установить на трубу части скорлупы со смещением на несколько сантиметров между собой, боковые стыки тщательно замкнуть.

Полипропилен и пенополиуретан

Эти материалы обладают значительно более низкой теплопроводностью и высокой огнеупорностью. Трубы вентиляции утепляются пенополиуретаном и полипропиленом следующим образом:

  1. Определить требуемый размер.
  2. Нарезать из материала полуцилиндры.
  3. Обеспечить припуск покровного слоя.
  4. Выполнить на вентиляционные трубы монтаж полуцилиндров.
  5. Надежно закрепить стыки с помощью бандажей.

ППУ (пенополиуретановая) скорлупа для труб

Утепление вспененным полиэтиленом

Этим материалом утепленная труба для вентиляции – самая популярная на сегодняшний день. Вспененный полиэтилен представляет собой готовую оболочку, полностью облегающую и изолирующую трубы.

Для выполнения теплоизоляции труб:

  1. Выполнить замеры материала.
  2. Изоляционную оболочку разделить по специальному шву.
  3. На трубе закрепить оболочку.
  4. При помощи монтажного скотча или клея зафиксировать стыки и швы изоляционных оболочек.

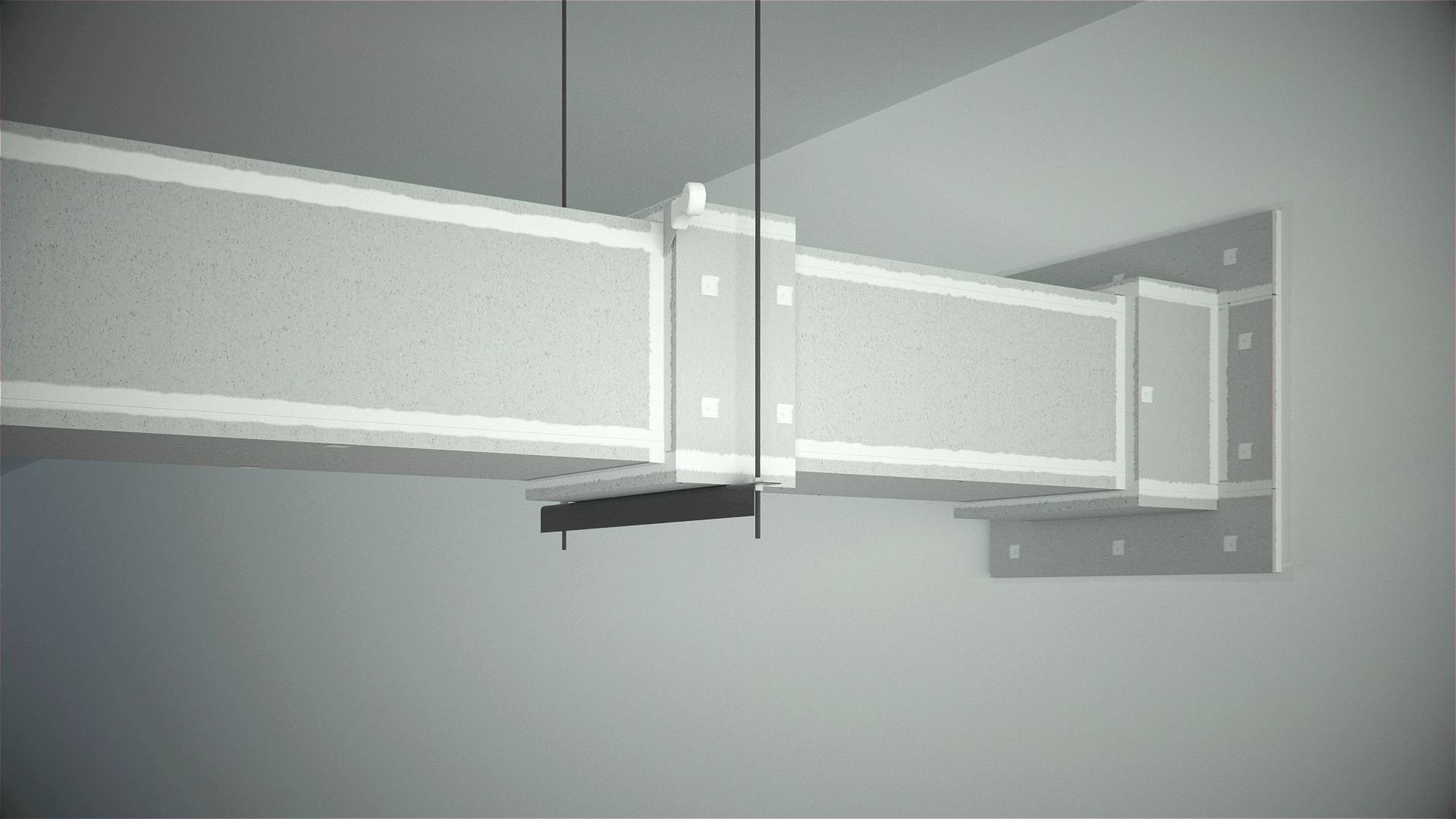

Для воздуховодов квадратного сечения выпускают вспененный полиэтилен в рулонах (например, Энергофлекс Star Duct)

Независимо от того, чем утеплить вытяжную трубу, расположения теплоизоляционного материала, главное – предотвратить мостики холода, которые снижают эффективность утепления, и обеспечить высокую паростойкость

Для этого особое внимание необходимо уделить местам стыковки каналов с конструкциями здания, где наибольшая вероятность появления мостиков холода

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
