Устройство канализации в загородном доме: схемы обустройства + инструкция по монтажу

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

  • Керамики
  • Асбестоцемента
  • Пластика
  • Стали
  • Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

  • Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
  • Прочность. Трубы хорошо переносят статическое давление и удары.
  • Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
  • Высокая устойчивость к перепадам температур.
  • Хорошо переносят небольшое внутреннее давление.
  • Имеют высокую коррозионную стойкость и гидроизоляцию.
  • Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

  • Высокую стоимость.
  • Немалый вес.
  • Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
  • Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

  • Высокая прочность к повреждениям и механическим воздействиям.
  • Отлично справляются с резкими перепадами температур.
  • Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
  • Изготовляются из нескольких марок стали.

Недостатками являются:

  • Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
  • Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
  • Высокая цена.
  • Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

  • Длительность эксплуатации.
  • Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
  • Стойкость к резким температурным изменениям.
  • Великолепная гидроизоляция.

Недостатки:

  • Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
  • Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

  • Небольшой вес.
  • Великолепная гидроизоляция.
  • Длительный срок использования (при условии правильной эксплуатации и установки).
  • Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
  • Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

  • Приемлемая цена.
  • Широкий ассортимент.
  • Приемлемая прочность.
  • Стойкость к химически активным веществам.
  • Полное отсутствие коррозии.
  • Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
  • Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
  • Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

Монтаж дренажной системы

Дренажные системы

К монтажу дренажной системы на загородном участке приступают обычно по завершении возведения стен и кровли основного жилого строения.

При проведении работ должна соблюдаться такая последовательность монтажных операций:

  1. Прежде всего, на участке вырывается траншея под трубы, прокладываемые от лотков или других сборников отходов в сторону отстойника. При этом возможность естественного перемещения стоков по трубопроводу обеспечивается небольшим его уклоном (2–2,5 см на 1 погонный метр).
  2. Затем дно подготовленной траншеи по всей ее длине засыпается песчаной подушкой.
  3. После этого можно будет приступать к укладке трубной магистрали, на конечном участке которой стык трубопровода с отстойником обязательно герметизируется. Для этих целей можно использовать герметик.

Укладка дренажной системы

При укладке труб из различных материалов необходимо будет учитывать следующие рекомендации:

  • Монтаж труб из полипропилена должен вестись в специальных бетонных коробах, защищающих изделия от механических повреждений. А вот трубы из поливинилхлорида допускается укладывать непосредственно в почве (без использования специального защитного кожуха).
  • Глубину расположения трубной канализации выбирают исходя из известного требования к прокладке сточных коммуникаций, которые должны находиться выше точки промерзания почвы в данной местности. Для средней полосы России этот показатель выбирается из диапазона от 1,2 до 1,4 метра.
  • В том случае, если зимы в вашем регионе очень холодные – потребуется дополнительная изоляция трубопровода с использованием любого подходящего для этих целей утеплительного материала.
  • Теперь осталось соединить всю систему воедино.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

  • герметичного бака-накопителя;
  • септика (с одной либо несколькими камерами);
  • септика с инфильтратором;
  • биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

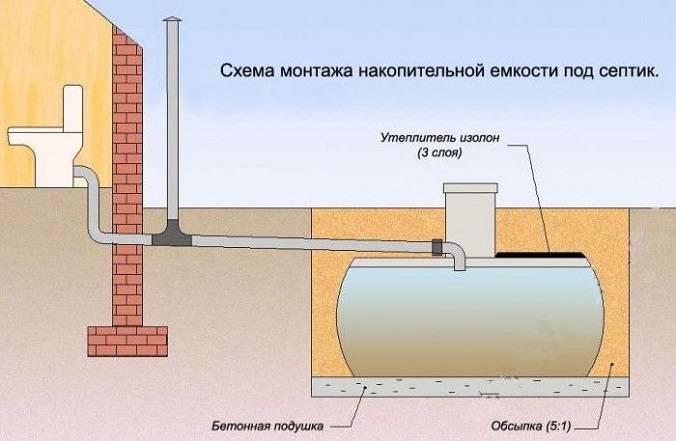

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

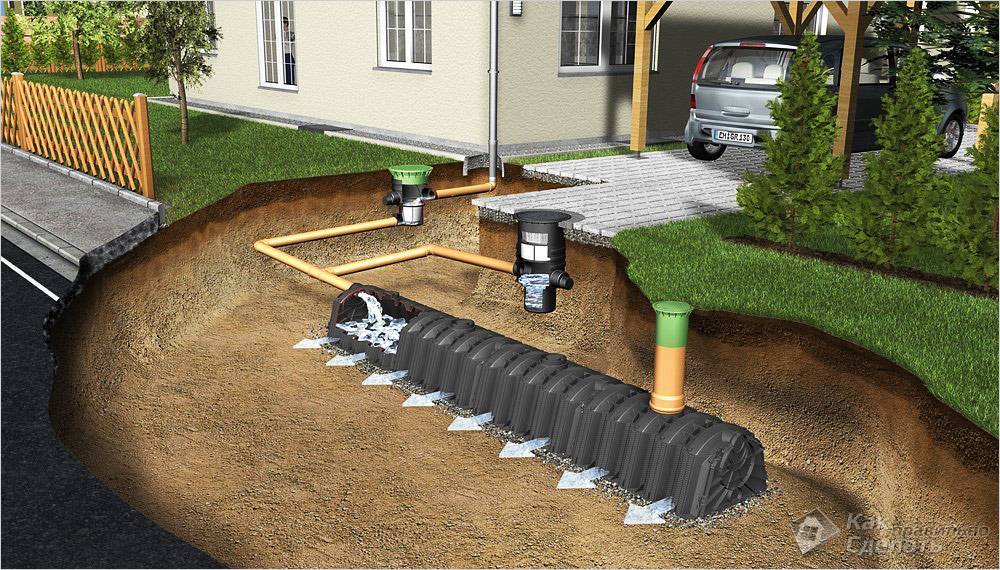

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Монтаж внутренней канализации

Правила монтажа внутренней канализационной разводки не зависят от вида септика и выполняются всегда по одной и той же технологии. До начала монтажных работ необходимо начертить эскиз с указанием всех сантехнических приборов и размеров помещений.

Схема канализации в частном доме

Если сантехнические приборы установлены на двух и более этажах, их стараются располагать друг над другом – это облегчает работу канализационной системы и уменьшает количество коммуникаций. По эскизу рассчитывают необходимое количество труб и фитингов.

Для работы необходимы инструменты:

  • ножовка по пластику или металлу;
  • мелкозернистый напильник;
  • уровень и рулетка;
  • хомуты для крепления труб к стене.

При монтаже трубы стараются подбирать таким образом, чтобы получить минимальное количество соединений. При необходимости резки труб используют ножовку или электролобзик с мелкими зубьями. Отпиливают нужный отрезок строго перпендикулярно оси трубы, острым ножом срезают заусенцы, а с внешней стороны снимают фаску в 15° с помощью мелкозернистого напильника.

Соединение труб

Соединение труб выполняют с помощью уплотнительного кольца или на герметик. Монтаж с уплотнительным кольцом более простой и занимает меньше времени. Для соединения труб отрезают участки нужной длины, как описано выше, смазывают силиконовой смазкой (в случае, если трубы туго входят) или жидким мылом для облегчения скольжения и заводят гладкий конец трубы в раструб до риски. После этого трубу вынимают в обратном направлении на 9-11 мм. Это позволяет кольцу плотно герметизировать стык, а также обеспечивает зазор для теплового расширения.

Шаг 1. Монтаж внутренней канализации начинают с установки стояков. Их выполняют из труб диаметром 110 мм, установленных строго вертикально. Место установки стояков определяется проектом, чаще всего их располагают в ванной или туалете. Трубы устанавливают по уровню и крепят к стене хомутами. При соединении прямых участков труб следят за тем, чтобы раструбы были направлены вверх. В нужных местах устанавливают тройники или отводы.

Установка стояка

Шаг 2. На каждом отвороте или разветвлении, в местах наиболее вероятного образования заторов, канализационные стояки оснащают ревизией. Если трубы прокладывают скрыто в стене, в месте установки ревизии обязательно делают смотровой лючок.

Канализационные ревизии

Шаг 3. Каждый стояк оснащают фановой трубой того же диаметра, выведенной через перекрытия на улицу. Она (труба) необходима для отвода газов и уменьшения шума в трубах, ее нельзя совмещать с дымоходом или системой вентиляции!

Вывод фановой трубы на крышу

Шаг 4. К стоякам через установленные тройники и отводы монтируют горизонтальные участки канализации. Их длина не должна превышать 10 м, при этом необходимо обеспечить уклон 2 см на 1 пог. м для труб Ø110 мм и 3 см на 1 пог. м для труб Ø50 мм. При необходимости поворота на 90 градусов используют два отвода на 45 или три отвода на 30 градусов – это обеспечит плавный переход и снизит вероятность засоров.

Горизонтальные участки канализации

Шаг 5. Горизонтальные участки в местах соединений также оснащают ревизией – тройником с крышкой. Ответвление тройника устанавливают строго вверх, чтобы через него не сочилась вода.

Ревизия на разветвлении канализационных труб

Шаг 6. Подключение к сантехническим приборам выполняют с использованием сифона – он предотвращает попадание газов из канализации внутрь помещения. Кроме того, в нижней части сифона скапливается мусор, песок и другие загрязнения, которые могут привести к засору труб. Они достаточно просто удаляются при ревизии с помощью съемной крышки.

Слив с сифоном

Диаметр труб для подключения точек должен соответствовать диаметру их выходного отверстия. Переход между трубами выполняют с помощью переходной муфты либо, при объединении труб от нескольких приборов, посредством тройников с разным диаметром ответвлений.

Шаг 7. Унитаз подключают к горизонтальной трубе Ø110 мм с помощью отводов или гибкой муфты (в зависимости от его конструкции и типа выпуска). Гидрозатвор в этом случае обеспечивается конструкцией унитаза.

Схема подключения унитаза

Шаг 8. Стояки, а в одноэтажных домах — горизонтальные трубы, подключают к наружной канализации. Делать это лучше с помощью соединения трех отводов на 30 градусов – так будет обеспечен плавный слив воды.

Соединение внутренней и наружной канализации

Обустройство выгребной ямы

Выгребная яма из бетонных колец

Наиболее распространенный вид автономного сборника отходов – обычная выгребная яма. Принцип работы такого отстойника очень прост и заключается в следующем. В процессе накапливания нечистот, поступающих в яму по системе канализационных стоков, содержащиеся в них легкие фракции постепенно утилизируются путем просачивания в почву. Спустя некоторое время, когда в яме останутся одни тяжелые фракции, последние удаляются из отстойника с помощью соответствующей техники (как правило, для этих целей используются специальные ассенизаторские машины).

Перед началом работ следует ознакомиться с требованиями эпидемиологических нормативов, регламентирующих допустимый объем сточных ям (как правило, этот показатель выбираемые из расчета 0,6–0,7 м³ на одного человека), а также удаленность от жилых строений и источников питьевой воды. Помимо этого, определенные ограничения накладываются и на материалы, используемые для обустройства подобных сооружений.

Бетонные кольца

При выборе этих материалов большинство пользователей исходит из доступности и приемлемой стоимости изделий, применяемых для формирования стенок выгребной ямы. При этом предпочтение чаще всего отдается готовым промышленным конструкциям, таким, как железобетонные кольца, например (диаметр – порядка 2-х метров, высота – около 1,2 метра).

При проведении земляных работ необходимо помнить о следующих деталях:

  1. Подготовка котлована под железобетонные конструкции производится с учетом небольшого припуска по диаметру, обеспечивающего удобство монтажа колец, а также возможность размещения на них слоя гидроизоляции.
  2. В процессе работ расчетная глубина колодца может быть несколько скорректирована, что объясняется требованием расположения среза верхнего кольца чуть ниже уровня почвы (это позволяет использовать в качестве перекрытия стандартную бетонную плиту с люком).
  3. Перед укладкой первого кольца дно котлована сначала армируется, а затем бетонируется. Между собой кольца скрепляются с помощью специальной арматуры, после чего зазоры между ними заделываются раствором.

Рекомендуем к прочтению:

  • септики для дачи своими руками из еврокубов;
  • чем разморозить канализационную трубу в частном доме.

Видео по обустройству канализационной системы вы сможете посмотреть ниже.

Способы устройства вентиляции

Существует два вида выгребных ям:

Автономное сооружение – септик. Если выгребная яма находится на участке рядом с домом, неприятный запах от стоков обязательно будет распространяться по участку. Как убрать запах из выгребной ямы? При строительстве очистного сооружения в крышке его необходимо обязательно оставить отверстие под вентиляционную трубу. Диаметр сечения трубы – от 10 см. Чаще всего для обустройства вентиляции используют пластиковые трубы – легкие и простые в установке. В трубу диаметром 10 см нужно вставить вторую трубу диаметром 5 см.

Труба вставляется в септик, ее нижний конец должен быть выше максимального уровня наполнения ямы на 30 см. Высота трубы – обязательно выше человеческого роста, чтобы неприятные запахи уходили вверх. Верхний конец трубы должен быть защищен от попадания воды, снега, например, специальным колпаком.

Такое простое сооружение достаточно эффективно обеспечивает устранение запаха. Чем выше труба, тем выше уходит запах. Не обязательно располагать яму очень далеко от дома, а землю рядом с ямой и над ней можно использовать, как и любое другое: для грядок или газона.

Выгребная яма под туалетом. Уличный туалет – частое сооружение на дачных участках или в частных домах. Даже если санузел есть в доме, хозяева часто устраивают и туалет на улице на случай возникновения проблем с канализацией.

Обычно уличный туалет представляется как место с неприятным запахом, расположенное вдалеке от дома. Почему появляется запах? В яме под туалетом скапливаются отходы, которые выделяют газ метан. Газ поднимается вверх. Именно он и создает характерный запах. Известны случаи отравления метаном, возникновения пожаров. Кроме того, под воздействием метана быстрее разрушается дерево – основной материал для строительства уличных туалетов.

Сегодня существует способ перевернуть привычное представление. Уличный туалет может быть расположен близко к дому и не быть источник зловония. При строительстве туалета нужно обязательно позаботиться о вентиляции, иначе запах будет распространяться и в кабинке туалета, и вокруг нее.

Существует два способа устройства вентиляции в уличном туалете:

1. Естественная. Основана на естественных законах движения воздуха.

2. Принудительная. Ускоряет процесс выведения загрязненного воздуха с помощью вентилятора, поэтому является более эффективным. Воздух в кабинке будет идеально чистым. Но для его устройства необходимо электричество, его нужно предварительно провести к кабинке, чтобы подключить вентилятор. Кроме того, организация принудительной вентиляции требует дополнительных материальных затрат – покупки вентилятора.

Обе системы предполагают устройство приточного отверстия, вытяжного канала, вытяжки, расположенной над выгребной ямой
Самый простой способ устройства вентиляции – установка трубы. Длина трубы – примерно 3 метра, диаметр – от 11 см. В крышке над ямой за туалетом нужно проделать отверстие.

Нижний конец трубы вставляется в это отверстие. Если осталось пространство между крышкой и трубой, его нужно замазать герметиком или заполнить пеной. Труба выставляется вертикально, хомутами крепится к задней стенке туалета. На верхний конец трубы одевается защитный колпак-зонт. Труба должна быть выше крыши туалета минимум на 70 см.

В кабинке туалета нужно предусмотреть два отверстия:

  • Вытяжное – располагается ближе к потолку. Обычно его вырезают в верхней части двери. При естественной системе вентиляции оно выполняет и вторую функцию – окошка. При устройстве принудительно вентиляции в вытяжное отверстие устанавливают вытяжной вентилятор.
  • Приточное – располагается в нижней части напротив вытяжного. Чтобы в кабинку не проникли, например, мыши, на приточное отверстие устанавливают решетку.

Вентиляция выгребной ямы в частном доме – достаточно простое дело, не требует много времени и больших материальных затрат. В то же время вентиляция эффективно устраняет запахи и предотвращает преждевременное разрушение кабинки туалета.

Необходимость наличия системы вентиляции обычно не вызывает сомнений. Но далеко не всем понятны функции выполняемые этой системой.

Септик из бетонных колец

На рисунке показан чертеж из типового проекта конструкции однокамерного септика из стандартных бетонных колец

, выпускаемых заводами железобетонных конструкций. Диаметр и число бетонных колец подбирают исходя из необходимого размера (объема стоков) септика (смотри выше).

Чертеж из типового проекта однокамерного септика из двух бетонных колец диаметром 1,5м. Сборные железобетонные элементы: КЦО-1 — кольцо опорное; КЦ-7-9 — кольцо стеновое (d=0,7м h=0.9м) или КЦ-7-3 — кольцо стеновое (d=0,7м h=0.29м) ; КЦП-15-1 — кольцо перекрытия; КЦ-15-9 — кольцо стеновое (d=1,5м h=0.9м); КЦД 15 — плита днища.

Например, септик, показанный на чертеже, из двух стандартных бетонных колец диаметром 1,5 метра высота камеры 1,8м. может обслуживать семью из пяти человек.

Полезная емкость такого септика 2,6 м3 (от дна до выпускной трубы). Септик из двух колец диаметром 2 метрасправится с канализационными стоками дома, где проживают 10 человек. Полезная емкость септика 4,8 м3.Из трех колец диаметром 1 метр можно сделать септик для семьи из 3-х человек. Полезная емкость такого септика 1,6 м3.

Плита перекрытия септика может располагаться на глубине 0,4 — 0,9 м. от уровня участка. Лаз в септик делают из бетонного стандартного кольца диаметром 0,7 — 1,0 м. или выкладывают из полнотелого кирпича.

Септик защищают от промерзания

, укладывая на плиту перекрытия и стенки утеплитель из пенопласта или экструдированного пенополистирола. Стенки септика утепляют до глубины примерно 1,0 метр от поверхности земли. Лаз в септик на уровне плиты перекрытия закрывают утепленной крышкой.

Тройник на выпускной трубе. 1 — труба для прочистки тройника; 2 — заглушка на трубе; 3 — тройник Аналогично устроентройник на приточной трубе

На концы приточной и выпускной труб в септике одеваются тройники, поз. 3 на рисунке слева.

Тройник на приточной трубе направляет вновь поступившие стоки вниз, предотвращая сильное перемешивание жидкости в септике.

Товары для дачи, сада и огорода

На выпускной трубе тройник необходим для того, чтобы сохранялась корка на поверхности стоков в септике. Корка обеспечивает анаэробный (без доступа кислорода) режим разложения загрязнений.

Верхние каналы тройников на концах труб в септике обеспечивают свободное перемещение воздуха

из выпускной трубы, через септик, в приточную трубу и далее в вентиляцию канализационного стояка в доме. В пластмассовых септиках в этих целях снаружи монтируют обводную трубу — байпас, соединяющую входной и выходной патрубки септика.

Труба, поз.1

на рисунке, диаметром 80-100 мм. устанавливается по одной оси с тройником на выпускной трубе ислужит для прочистки тройника. Труба сверху постоянно закрыта заглушкойпоз.2 .

Тройник на приточной трубе чистят через горловину септика. Для этого, лаз в септик делают над тройником приточной трубы.

Заделка канализационной трубы и тройника в стенке септика из бетонных колец

Приемная труба от дома до септика обычно имеет маленькую длину (5-10 м.) и прокладывается на небольшой глубине. Участок трубы от дома до септика рекомендуется укладывать с бОльшим уклоном, чем это принято, не менее 2,5-3% в сторону септика.

Температура стоков на выходе из дома равна примерно +15 оС. При увеличенном уклоне стоки успевают зимой добежать до септика не успев сильно остыть в трубе

, даже без дополнительного её утепления.

Аналогичную конструкцию имеет бессточный накопительный септик из бетонных колец,

предназначенный только для сбора стоков, откачки и вывоза их ассенизационной машиной. Труба для выпуска стоков в локальные очистные сооружения в таком септике отсутствует. А труба для прочистки тройника используется как воздухозаборник системы вентиляции.

Дренажные трубки для кондиционеров

К системе отвода конденсата от кондиционеров относятся дренажные трубки, которые на современном рынке представлены двумя позициями по сырьевому материалу. Это трубки из поливинилхлорида и полиэтилена. И двумя позициями по форме изготовления: гладкие и гофрированные.

Первые чаще всего применяются, если сам водосток имеет короткую протяженность, в других случаях используют гофры. При этом у второй разновидности есть одно большое преимущество – высокая гибкость шланга. Поэтому в процессе монтажа нет надобности использовать дополнительные крепежные фитинги, как это происходит с гладкими трубками.
