Почему нельзя использовать обычный сифон?
Подключение ванн, раковин и умывальников осуществляется через простейшее устройство, принцип работы которого заключается в создании гидрозатвора или водяной преграды. Сифон представляет собой изогнутую пластиковую трубку, проходя через которую вода заполняет часть ее объема, перекрывая доступ запахам из канализации. Если устройство используется регулярно и через него проходит большое количество жидкости, то водяной затвор обновляется и не успевает высохнуть.
Если же постоянный приток воды отсутствует, то гидрозатвор рано или поздно начнет высыхать, в результате чего воздух из канализации начнет распространяться внутри помещения. Кроме того, обычный сифон не спасет, если по каким-либо причинам канализационные стоки будут двигаться в обратном направлении.
Оба этих варианта развития событий недопустимы при подключении дренажного шланга от сплит-системы, поскольку в первом случае неприятные запахи будут распространяться по дому прямо через кондиционер, а во втором случае обратный приток сточных вод может вызвать засорение шланга или привести к серьезным поломкам.
Откуда берется ненужная жидкость?
Охлаждение воздуха в кондиционере происходит при циркуляции хладагента. Элемент схемы движения потока, в котором происходит понижение температуры, называется испарителем.
Такое наименование прибор получил оттого, что на его корпусе во время работы появляются капельки влаги, то есть «испарина». Образуемая жидкость и есть тот самый конденсат, который требует отвода из блока сплит-системы.
Из теплого воздуха в момент резкого охлаждения выделяется влага. От одного работающего агрегата за сутки может накопиться до 15-20 литров жидкости
Слив накопленной влаги является важным моментом для исправной работы кондиционера. Климатический аппарат функционирует от электрической сети. Как известно, вода хороший электропроводник. При повышенной влажности есть риск короткого замыкания в цепи прибора. Поломку дорогостоящего электрооборудования можно предотвратить за счет правильного отвода конденсата.
Особенности монтажа на утепленный фасад или на вентилируемый
Как установить наружный блок кондиционера на вентилируемый фасад? Как закрепить кронштейны? Можно ли крепиться к каркасу стальному, оцинкованному, из нержавеющий стали или алюминиевому профилю? Что из себя представляет этот, так называемый «вентилируемый фасад»?
Так выглядит схема монтажа вентилируемого фасада с установкой декоративной керамогранитной плитки
Чтобы уменьшить теплоотдачу здания и съэкономить на отделке (не нужно выполнять мокрую штукатарку, шпатлевку и окраску), его обшивают вентилируемым фасадом. К стене при помощи тарельчатых дюбелей крепится минераловатный (пенополистирольный) утеплитель. Около 4 см остается зазор для циркуляции воздуха, чтобы высушить эти слои, если на них попала влага. И поверх этого дом обкладывается различными материалами от керамогранита до алюминиевого листа, от асбестоцементных, фиброцементных листов или других материалов. Вот этот вентилируемый фасад и создает большие сложности монтажникам для установки наружного блока кондиционера.
Проектировщики учли все ньюансы и создали чертеж для монтажа кронштейнов для установки кондиционера на вертилируемый фасад.
А теперь разберем информацию указанную на чертежах в деталях. Прежде всего, как вы должны были заметить, кронштейны должны быть всегда закреплены к фасаду здания на шпильках, очень длинных болтах от 12-14 мм и более, «глухарях», как мы их называем. Шпильки ставятся иногда насковозь! Если стена дома сделана из пенобетона! На концы вместо одной гайки, следом накручивается вторая — контргайка. Все болты, шайбы, шпильки идут под номерами М10. Перестраховываемся. Всегда слой утеплителя на том месте, где будет стоять кронштейн, вырезается. Затем, по возможности, он ставится на место, им заполняются все пустоты.
Сами кронштейны покупаются удлиненные 500 мм на 500 мм, или 600 мм на 600 мм. Здесь необходимо, чтобы при установке самого наружного блока, расстояние между ним и фасадом было 8-10 см для забора воздуха вентилятором. А то смотришь иногда, как стоят такие блоки на коротких кронштейнах 450 на 450 мм и их блоки вплотную подходят к фасаду. Ни о какой нормальной работе наружного блока кондиционера уже речь не идет. А иногда их и просто «зашивают» тем самым выполняя некачественно.
У некоторых кронштейнов для крепления их к стене сделаны даже не два отверстия, а три. Как вы видите на этих фотографиях, что также повышает прочность конструкции.
Разновидности дренажных труб
Лучший материал для дренажной трубы – пластик. Он долговечен при эксплуатации в любых погодных условиях. Современные модели кондиционеров часто используют трубки из:
- поливинилхлорида;
- полиэтилена;
- полипропилена.
Именно такие материалы, в силу своих химико-физических свойств, могут использоваться для утилизации конденсата в любых возможных для оборудования условиях его работы. Таковые конструктивные элементы бывают двух видов:
- гладкие;
- гофрированные.
По своей стоимости, гладкие – более бюджетные. Таковые трубки часто идут в комплекте с самим кондиционером, чаще с оборудованием низкой ценовой категории. Главное преимущество гладких труб – эластичность. Но зафиксировать ее в одном положении без специальных крепежей и соединителей не получится. Если в монтаже дренажного шланга нужно расположить его под углом, то понадобятся фитинги. Таковые соединительные элементы не обладают хорошими эластичными свойствами, как сама трубка. Они удобны в эксплуатации.
Другой, более совершенный вариант – гофрированная труба. Стенки шланга эластичны и по своему строению напоминают гармошку. Именно такая разновидность дренажного приспособления не требует дополнительных материалов для своего монтажа. Но ее установка должна быть более тщательной. Лучше, чтобы канал был расположен под максимально острым углом к поверхности земли и не имел горизонтальных участков. Именно в таковых местах, шланг может прогибаться под действием тяжести воды, что вызовет некоторые проблемы в работе кондиционера.
Гладкая трубка стоит дешевле гофрированной
Дрежаная система кондиционера – Холод Дома
29.05.2019
Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.
Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.
Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.
При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.
Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.
Ремонт кондиционеров: неисправность дренажной системы кондиционера
Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.
Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.
Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.
Ремонт кондиционеров: обледенение испарителя
Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.
В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.
Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.
Как почистить дренажную трубку кондиционера: засорение и очистка
Как почистить дренажную трубку кондиционера
Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.
Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.
В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.
Как правильно чистить дренажную систему кондиционера
Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы
Дренажная система, как ею пользоваться и как обслуживать
Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.
А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.
Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.
Основные производители
Hutterer & Lechner
Лидером по производству сифонов для систем кондиционирования является австрийская компания Hutterer & Lechner (HL). Изделия отличаются высоким качеством и простотой конструкции. Технология оснащения агрегатов водным затвором и запирающим шариковым клапаном предотвращает появление неприятных запахов. Компания предлагает сифоны различных моделей:
- HL 136.2 – сифон с гидрозатвором;
- HL 138 – встроенная система;
- HL 136 N – агрегат с водным затвором и шариковым запахозапирающим устройством.
Vecamo

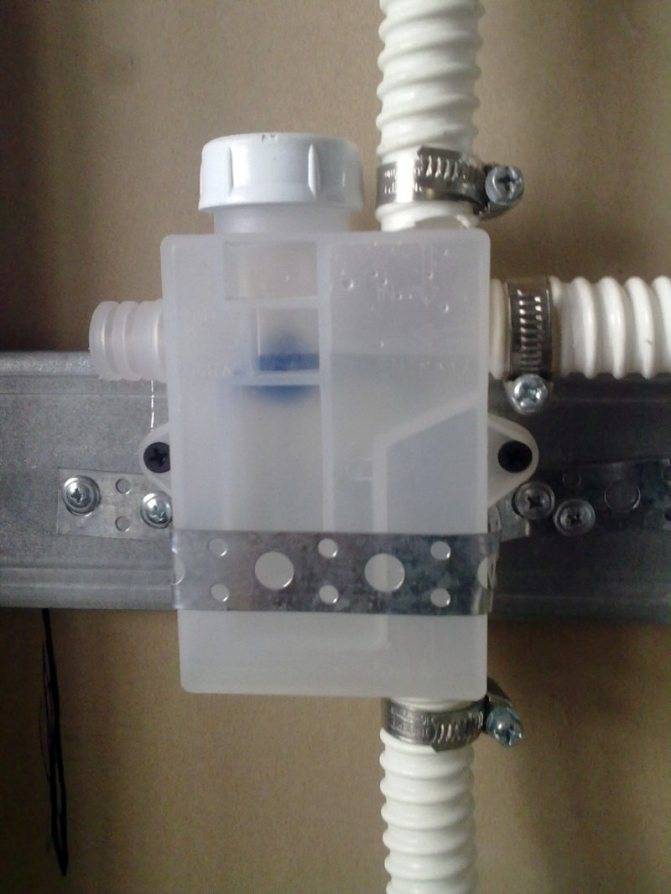

Итальянская фирма Vecamo предлагает сифон для кондиционера, который монтируется на стене, обеспечивая свободный доступ к входным и выходным отверстиям. В комплекте имеются соединители, рассчитанные на дренажные шланги различного диаметра. Прозрачный пластиковый корпус обеспечивает возможность контроля за состоянием внутренней части.
McAlpine
Самозакрывающийся сливной клапан или сухой сифон серии MacValve от компании McAlpine производится в двух установочных размерах: 32 и 40 мм. В компактном пластиковом корпусе установлена полимерная трубка, выполняющая функции запахозапирающего устройства. Рекомендуется вертикальный монтаж, но допустима горизонтальная установка. В первом случае пропускная способность 1,58-275 л/с, во втором ниже – 0,7-1.7 л/с.
Принцип монтажа дренажной системы
Перед
тем, как выводить шланг в
канализацию от кондиционера, необходимо составить схему размещения всех
элементов сливной системы. Обычно в ее состав входят:
- дренажная трубка диаметром 16 или 20 мм нужной длины;
- сифон (можно обойтись изгибанием дренажной трубки);
- переходники и уплотнители;
- крепеж, хомуты;
- канализационная труба для горизонтальной части системы вывода.
Важно заранее заложить угол
наклона горизонтальной трубы, подключенной к канализационной системе. Для
правильного расчета следует врезать в стояк или лежак тройники, к которым планируется
подключать узел слива
Сифон необходим
для создания гидрозатвора, отсекающего доступ в помещение газов из канализации.
Кондиционер используется только в жаркое время года, поэтому более эффективным
решением будет установить обратный
клапан для кондиционера в канализацию. Он будет работать в течение всего
года и устранит дурные запахи, даже если вода в гидрозатворе высохнет.
Иногда организовать самотечную систему невозможно. Тогда используют специальные емкости, в которые собирают конденсат и перекачивают в канализацию с помощью специальных помп. Такой дренаж требует подключения к сети электропитания, но для него не требуется обратный клапан или другие элементы. Шланг от кондиционера входит прямо в приемную емкость, не имея прямого соединения с канализацией.
Дренаж кондиционера в канализацию, схема которого является основным рабочим чертежом, требует прокладки горизонтального участка системы и соединения его с трубкой, идущей от приемной ванночки. Если расстояния слишком велики, приходится делать отверстия в стенах, чтобы провести сквозь них трубопровод. Не рекомендуется делать большое количество поворотов, чтобы не создавать условий для образования засоров. Чем короче будет трубопровод, тем проще его чистить и производить ремонтные работы.
Наводим порядок в дренажной системе устройства
Самое главное – очистить от грязи дренаж для кондиционеров, не нарушая функциональность оборудования. Даже абсолютно правильная установка устройства, совершенно не означает, что оборудование можно использовать, не уделяя ему никакого внимания.
Во всех устройствах суть работы дренажа заключается в отводе образующегося при работе устройства конденсата (воды) за пределы помещения. Самый простой способ при монтаже вывести отводные трубки наружу или сделать сток в канализацию. Но иногда такой способ применить нельзя, поэтому излишняя вода удаляется из устройства насосом (в случаях, когда дренаж выведен наверх или расстояние между наружным и внутренним блоком слишком большое).
Но даже насосы для отвода конденсата со временем засоряются. В зимнее время вода может просто замерзнуть в трубопроводе. Чистка дренажа кондиционера может быть выполнена тремя способами.
- Простая промывка. В этом случае используют обычную воду, в которую желательно добавить мягкое средство, например, жидкость для мытья посуды, хорошо растворяющее жир. Приготовленный раствор нужно постепенно заливать в испаритель прибора.
- Промывка с отсоединением системы. Здесь применяют полную продувку трубопровода. Если система отвода достаточно простая, то для того, чтобы ее продуть подойдет обычный бытовой пылесос.
- И, самая сложная промывка та, при которой придется полностью разобрать блок устройства. Все элементы дренажа обязательно нужно промыть в воде, в которую можно добавить жидкость для мытья посуды, для лучшего удаления жира и грязи. Помимо промывки, все элементы также нужно продуть воздухом.
Некоторые устройства имеют специальную встроенную емкость, в которой скапливается конденсат. Это полезно знать, когда вы будете искать, где находится дренаж кондиционера, чтобы его прочистить. Эту самую емкость достаточно всего лишь тщательно намыть и удалить скопившуюся жидкость.
Если в устройстве дренаж принудительный (выполняется с использованием вакуумного насоса), то для его прочистки потребуется использовать специальный компрессор.
Как выбрать сифон?
Сифоны, предназначенные для отведения конденсата, имеют конструктивные отличия.
При выборе следует учитывать следующие критерии:
- Оцените свободное пространство для установки устройства. Размеры выбранной модели могут просто не поместиться на доступном участке.
- Диаметр выходного патрубка. Размеры входа сифона и дренажного шланга должны быть одинаковыми.
- Герметичность соединения обеспечивается благодаря резиновым уплотнителям. При монтаже сифона под прямыми солнечными лучами, они быстро придут в негодность. В некоторых случаях придется выполнить скрытый монтаж.
Количество конденсата должно соответствовать пропускной способности узла. Вся необходимая информация указана в характеристиках устройств. Если кондиционер производит большое количество конденсата, понадобится сифон с высокой пропускной способностью.
При выборе встраиваемого сифона учитывается глубина ниши для его монтажа.
Дренажные трубки для слива конденсата
Конденсат по дренажным трубкам отводится от кондиционера. Трубы, применяемые в организации вывода конденсата из кондиционера, могут изготавливаться из поливинилхлорида или полиэтилена. Изделия из этих материалов имеют высокую прочность и не поддаются воздействию воды.
Производители кондиционеров комплектуют свой товар трубками двух типов — гофрированными и гладкими. Последние встречаются только в бюджетных моделях кондиционеров и не могут быть установлены без специальных фитингов.
Использовать гладкие трубы для организации дренажного трубопровода можно, но только если кондиционер расположен близко к канализации. Если же место подключения к канализации находится далеко, то монтаж будет сильно усложнен из-за применения фитингов.
При использовании слишком короткой дренажной трубки вы будете слышать свист ветра, что особенно актуально для жителей многоэтажек. Зимой из внутреннего блока будет ощутимо веять холодом
Благодаря высокой гибкости гофрированных трубок при монтаже дренажного трубопровода фитинги не понадобятся. Дренажный трубопровод из полимерной гофры для отвода конденсата от наружного и внутреннего блока можно изгибать под любым углом. Процесс устройства такого трубопровода не отнимет у вас много сил и времени.
Почему нужно чистить всю систему, а не только трубку
Дренажная система кондиционера – это место с повышенной влажностью, а значит здесь идеальное место для размножения микроорганизмов. Тем более что тут концентрируется вся грязь, собираемая кондиционером из воздуха. В дренаже зачастую развивается плесневый грибок и бактерии, опасные для человека. Именно поэтому необходимо подойти к чистке дренажной системы со всей ответственностью.
Можно конечно воспользоваться народными средствами, которые подскажут, как почистить дренажную трубку кондиционера. Однако они приведут к быстрому, но недолговечному результату. Например, некоторые советчики рекомендуют продуть трубку или потыкать в нее металлической проволокой. Но что мы получим в результате? Трубка, конечно, пробьется, вода стечет через нее, но грязь вся останется внутри дренажного поддона. Таким образом, результат вы получите очень быстро, но проблема вернется скорее, чем вы закончите радоваться быстрому результату. Поэтому лучше всего применить профессиональные секреты и решить проблему кардинально. Просто устройте капитальную чистку дренажной системе вашего кондиционера.
Дренаж для кондиционеров
При работе в режиме охлаждения на радиаторе внутреннего блока сплит-системы образуется конденсат (вода).
Происходит это из-за того, что температура радиатора значительно ниже температуры проходящего через него комнатного воздуха. И для того, чтобы обеспечить отвод этого конденсата из комнаты, необходима дренажная система.
В данной статье мы узнаем, какие требования применяются к дренажу для кондиционеров и как правильно его выбрать.
Для кондиционеров применяются несколько распространенных способов отвода воды:
Первый случай, это когда от внутреннего блока дренажный шланг напрямую выводится на улицу. При этом необходимо обеспечить минимальный уклон по всей длине дренажа (без перегибов). Этот способ наиболее предпочтителен, т.к. он является самым надежным, простым и не требующим дополнительных устройств. Именно так и происходит отвод конденсата в большинстве бытовых случаев (чаще всего дренаж выходит на улицу в одно отверстие вместе с другими коммуникациями). Второй случай, когда дренажный шланг выводится в канализационную трубу (при этом также необходимо соблюдать минимальный уклон шланга по всей его длине). У данного способа есть плюсы и минусы. Положительный момент заключается в том, что не будут создаваться лужи около дома, и конденсат не доставит неудобств соседям. Минус в том, что необходимо предотвратить попадание запаха из канализации. А для этого придется использовать специальные гидрозатворы (сифоны). И третий случай, это когда нет возможности обеспечить уклон дренажа по всей его длине (как правило, из-за дверных проемов). Тогда приходится применять специальные дренажные помпы для кондиционеров. При помощи данных устройств возможно «поднять конденсат» из внутреннего блока (например, за потолок), а затем обеспечить её дальнейший отвод «самотёком» на улицу или в канализацию. Как мы видим, в этом случае конструкция дренажа еще больше усложнится и, особенно в бытовых условиях лучше помпы не использовать!!!
Каким должен быть дренажный шланг для кондиционеров
Все мы прекрасно понимаем, что дренаж для кондиционера должен отвечать самым серьезным требованиям.
Ведь он не просто находится в доступном и видном месте (как в различной сантехнике, стиральной машинке или в холодильнике), а прокладывается через внешнюю стену, или еще сложнее «заштроблён» внутри комнаты.
Кроме этого нужно учитывать и то, что дренаж выводит вместе с конденсатом и другие загрязнения (в нем отсутствует давление и сильный поток воды).
Исходя из этих требований, дренаж должен быть:
- прочным и надежным;
- гибким и при изгибах не сужать внутренний диаметр;
- иметь гладкую внутреннюю поверхность;
- иметь жесткий (спиральный) каркас.
Всем этим требованиям соответствует только специальный шланг для кондиционера. Он производится из качественного и прочного материала, имеет гладкую внутреннюю поверхность диаметром 16 мм., а жесткий спиральный каркас способен защитить от повреждения и обеспечить необходимую гибкость. В крайнем случае, можно воспользоваться металлопластиковой трубкой диаметром 16 мм.
Для дренажа не подходят:
- садовые шланги. Они прочные, долговечные, гладкие, но при чрезмерном изгибе сужают внутренний диаметр;
- дешевые гофрированные шланги, а также большинство шлангов, которые идут в комплекте с некоторыми китайскими кондиционерами. Все они легко мнутся, рвутся и при этом имеют не гладкую внутреннюю поверхность;
- гофры для кабелей. Они меньше мнутся, но имеют не гладкую внутреннюю поверхность и легко «протираются» внутри стены.
Вывод нашей статьи такой, что дренаж для кондиционера – это наиболее важная и ответственная деталь всей системы, на которой нельзя экономить. Надежный и прочный шланг для сплит-системы сложно найти в традиционных строительных или хозяйственных магазинах. Для его поиска нужно обращаться в специализированные магазины или организации, которые работают в климатической сфере.
Виды сантехнических сифонов
Сейчас в продаже можно увидеть две основные разновидности сифонов — бутылочный и коленный.
Бутылочный сифон похож на колбу, в которой задерживается отфильтрованная вода. Бутылочный сифон имеет сливную трубу, соединяющуюся со сливным отверстием сантехнического прибора, и выпуск, соединяемый с канализационной трубой. Бутылочный сифон устанавливается, как правило, под раковинами и мойками.
Сифон коленного типа (двухоборотный) — это S- или U-образно изогнутая труба. Сифоны такого типа встраивают в унитазы, а также устанавливают под писсуарами, ваннами и душевыми кабинами. Разновидность такого сифона — сифон-ревизия с раструбом в верхней части.
Разновидностью коленного сифона является также гофрированный сифон. гибкая гофрированная труба, как правило, пластиковая, которая крепится в форме колена с помощью специального хомута, который не дает гофре распрямиться. В таком сифоне колено-изгиб необходимо создать самостоятельно – изогнув гофрированную трубу сифона. Такой сифон дает наименьшее количество протечек, т.к. имеет меньшее число соединительных элементов.
Сантехнические сифоны: 1 — пластмассовый бутылочный; 2 — никелированный бутылочный; 3 — двухоборотный пластмассовый; 4 — сифон-ревизия
