Сэндвич дымоход своими руками — руководство по монтажу

Этап третий. Крепление дымохода

Все колена и другие детали конструкции соединяются хомутами, а тройник дополнительно крепится еще и кронштейнами. В случае если верх конструкции не закреплен, то его дополнительно страхуют как минимум с помощью тех же растяжек. Дополнительное крепление стыковочных элементов выглядит примерно так: трубы фиксируются между собой посредством хомутов, а вот с прочими элементами (такими, к примеру, как переходник) тоже хомутами, но зато с двух сторон.

Обратите внимание! Кронштейн для дымоходной трубы при желании можно сделать собственноручно. Для этого берется пара уголков (5 и 3 сантиметра, соответственно) и все сооружается посредством электродрели, болгарки и болтов М-8 и М-10

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести — 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВтСечение трубы, в миллиметрах
3,5130×130
3,5÷5,2130×190
5,2÷7,0130×260
7,0190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Почему происходит появление конденсата

Смолистая жидкость, получаемая в результате соединения окислов и воды, называется конденсатом.

Как правило, он образовывается при снижении температуры. Через некоторое время жидкость начинает накапливаться на стенках трубы.

Чтобы уменьшить появление отложений в сэндвич-дымоходе, устанавливается специальный конденсатоотводчик. Это приспособление уже давно зарекомендовало себя с положительной стороны.

Нередко появление такого дефекта вызывает перепад температур. Конденсат может также возникнуть из-за осадков при закрытом выходном отверстием.

Кроме того, жидкость в сэндвич-дымоходе образуется при совместном выделении диоксид углерода и водяного пара и выходе скопившихся газов наружу.

Поскольку температура стенок намного меньше точки росы, начинает образовываться смола, оседающая внутри конструкции.

Если в дымовом канале смонтирован отвод конденсата, оседания липкого вещества не происходит. Но, к сожалению, такие приспособления встречаются очень редко.

Основные причины появления отложений:

  • неполное сгорание топлива;
  • низкая температура выходящих газов;
  • недостаточно сухое или совсем сырое вещество, являющееся источником получения энергии;
  • большая разница между наружной и внутренней температурами;
  • плохая тяга;
  • засор в металлопрокатных изделиях, из-за чего осуществляется сгорание выходного канала;
  • недостаточно прогретые трубы;
  • конструкция устройства не соответствует чертежам.

Нормальная тяга появляется только при очень сухом топливе: оно полностью исключает возникновение конденсата. Хорошо высушенная древесина дает возможность в самые короткие сроки прогреть любое устройство.

Как следствие, внутренняя поверхность стенок трубы останется чистой и без всевозможных отложений.

Когда топливо плохо высушено, при сгорании происходит низкая теплоотдача. Влажный материал становится причиной образования большого количества паров. Они устремляются внутрь трубы и оседают на стенках в виде конденсата.

По этой причине выбирать топливо нужно очень внимательно. Смолистые дрова, даже хорошо просушенные, могут спровоцировать появление на стенках дымохода смолистых отложений.

Наилучшим топливом для каминов и печей считаются колотые дрова, хорошо высушенные и содержащие минимум липкого сока растений.

Сэндвич труба – наилучшее решение

Если необходимо собрать дымоход своими руками, который проходит сквозь кровлю и перекрытия, без посторонней помощи и со сравнительно небольшим бюджетом, то в таком случае оптимальный вариант – дымоход из сэндвич труб.

Почему именно сэндвич трубы для дымохода? Дымовые трубы сэндвич – дешевый и легко монтируемый материал, который имеет превосходные характеристики, например, хорошую теплоизоляцию, что, соответственно, предотвращает разрушение и преждевременное старение деревянных перекрытий и прочих нетермостойких материалов при их постоянном контакте с трубой. Трубы для дымохода сэндвич очень просты в использовании, не требуют особых навыков для монтажа, вся установка конструкции не займет более одного дня. Любой человек, умеющий пользоваться отверткой и гаечными ключами, может смонтировать такой дымоход своими руками, что значительно упрощает задачу и удешевляет весь процесс оборудования дымохода. Производство сэндвич трубы для дымохода – процесс относительно дешевый, а это значит, что и итоговая цена изделия будет небольшой.

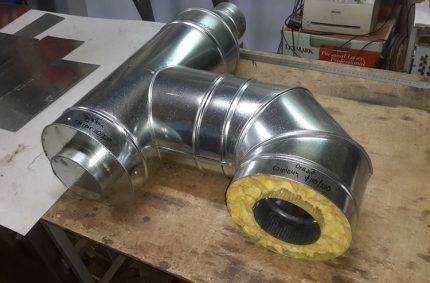

Дымовые сэндвич трубы имеют следующую конструкцию:

  • внутренняя труба всегда выполняется из нержавеющей стали, так как этот материал устойчив к коррозии и воздействию высоких температур;
  • наружная труба выполняется также из «нержавейки», либо из более дешевого варианта – из оцинкованной стали;
  • между наружной и внутренней трубой уложена прослойка из термопоглощающего материала – базальной ваты или ее аналога.

Такой изолятор выдерживает температуру до 700 градусов, что надежно защищает внешнюю трубу от нагрева, благодаря чему она может соприкасаться с любыми материалами без риска их деформации от высокой температуры. Оцинкованная сталь не так надежна, как нержавеющая – стоит повредить цинковое покрытие, как в этом месте сразу же начнется процесс коррозии, но она дешевле, что снижает итоговую стоимость сэндвич трубы.

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур. Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

  • Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
  • Компактность.
  • Легкость монтажа.
  • Эстетичность.
  • Пожаробезопасность.
  • Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
  • Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

  • Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
  • Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

Нормативы на размеры базальта внутри «сэндвича»

Толщина базальтового негорючего утеплителя, который выполняет роль «начинки» сэндвича, может варьироваться в пределах 25-60 мм. Различным может быть и сечение конструкции. Чтобы установка сэндвич трубы для дымохода была выполнена в соответствии с требованиями СНиП, следует учитывать тепловую мощность отопительного котла:

  • при тепловой мощности менее 3,5 кВт рекомендуется использовать трубы сечением 0,14 х 0,14 м;
  • при тепловой мощности 3,5–5,2 кВт рекомендуется использовать трубы сечением 0,14 х 0,2 м;
  • при тепловой мощности 5,2-7,0 кВт рекомендуется использовать трубы сечением 0,14 х 0,27 м.

Однако установку сэндвич дымохода чаще выполняют, используя трубы круглого сечения. В этом случае необходимо вычислить общую площадь сечения трубы, рекомендованного СНиП и выбрать элементы имеющие такие же показатели.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала. Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

  1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
  2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
  3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
  4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
  5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
  6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

  • PAROC ROB 80t;
  • МАТ 30;
  • ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

Проверяем качество покупных сэндвичных труб

Определить их надежность получится даже при осмотре:

  1. Сварные должны быть оформлены аккуратно, по цвету не отличаться от самого металла.
  2. Труба должна быть правильной округлой формы.
  3. Проверяйте соотносимость внутренной части трубы с внешней. Не должно быть отклонений более, чем на 1 мм, иначе стыковать секции будет сложно.
  4. Все фигурные комплектующие ‒ тройник, оголовок, колпак  – не должны иметь явных стыков, грубых швов и других дефектов.
  5. Все детали печного дымохода должны быть промаркированы. Указывается марка, толщина стали, штрих-код, диаметр, название.
  6. Упаковка ‒ гофрокартон с фирменным скотчем. Каждая деталь заворачивается по отдельности.
  7. Повышенной надежностью отличается лазерная, плазменная сварка. Она не повреждает оцинкованное покрытие, предотвращает коррозию на стыках.
  8. Допускается 2‒3 мм недовара на конце модулей.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

При соблюдении главных правил безопасности произвести установку дымохода не составит особого труда. Кроме того, необходимо обеспечить качественное обслуживание канала, предусматривающее его регулярную очистку. Это станет своеобразной профилактикой несчастных случаев во время работы печи.

Эксплуатация дымоходных сэндвич систем

После монтажа дымохода следует провести пробную топку, чтобы проверить герметичность стыков, убедится, что примыкающие конструкции и материалы не нагреваются.

В первое использование системы может проявиться легкое задымление и специфический запах от нагревания остатков масла, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление сажи. При чистке запрещается использовать какие-либо моющие средства. Обзор лучших средств и способов чистки рассмотрены в другой нашей статье.

Лучше, если ее будет проводить организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Конструкция и использование «сэндвичей»

Для организации естественной механической вытяжки необходимо, чтобы воздуховоды соответствовали ряду требований.

Основные из них:

  • обеспечение герметичности системы вентиляции;
  • возможность удержания необходимого давления воздуха в системе;
  • обеспечение свободного прохождения воздуха внутри системы вентиляции;
  • поддержание необходимой теплоизоляции.

Для обеспечения выполнения требований, в зависимости от климатических условий, типа и предназначения зданий, используются разные типы вентиляционных труб.

От необходимой рабочей температуры внутри системы вентиляции зависит толщина слоя утеплителя. Также на толщину теплоизоляции влияют диаметр и габариты применяемых труб

Сэндвич труб используется не только при монтаже вентиляции, но и для:

  • частных домов, где она применяется в качестве дымовой трубы – для вывода воздушных масс из отопительных приборов (печи, камины, котлы);
  • многоквартирных жилых домов в северных районах страны;
  • зданий производств, внутри которых проводятся работы с высокой теплоотдачей (цеха для расплавки металлов, цеха по производству стекла);
  • зданий хранилищ зерна.

Необходимые свойства приобретаются изделиями за счет специальной технологии, по которой изготавливают сэндвич трубы. Также благодаря своей конструкции, особенность которой будет рассмотрена ниже, эти трубы подходят для подключения к ним отопительного оборудования. В этом случае они используются как дымоходы, для удаления дыма из помещения.

По своей конструкции «сэндвичи» состоят из двух труб разных диаметров, выполненных из листовой высоколегированной нержавеющей стали. Соединение между собой производится с помощью аргоновой сварки. Пространство, образованное между двумя трубами, заполняется специальным теплоизоляционным материалом, зачастую изготовленным на основе базальта, шириной от 25 до 60 миллиметров.

Такое устройство позволяет внутри трубы сохранять температуру вытяжного воздуха, не охлаждая его раньше времени. Таким образом, сохраняется нормальная тяга вытяжки воздуха из помещения.

Стоит отметить, что базальтовая вата, используемая для утепления сэндвич труб, может выдерживать температуру до 1115 °С. При этом, она является негорючим веществом и при достижении высокой температуры плавится. Поэтому неудивительно, что  «сэндвичи» так популярны при устройстве дымоходов.

В настоящее время на рынке достаточно большой выбор сэндвич труб различных диаметров. Уникальность их сборки заключается в возможности прокладки труб через труднодоступные проходы и возможности соединять между собой сэндвич трубы различных диаметров

В зависимости от условий, в которых будет эксплуатироваться сэндвич труба, выбирается различная толщина утеплителя.

Также сэндвич трубы могут быть изготовлены с применением стальных листов, выполненных из жаростойкой стали, что особенно актуально для использования в местах с высокими температурами воздушных масс.

Расчет комплектующих элементов дымохода

Перед тем, как установить сэндвич трубу, необходимо определить несколько величин:

  • размер сечения для данного изделия;
  • длину всей конструкции дымоотведения.

Величина диаметра трубы прямо пропорциональна мощности котла. Таким образом, чем он мощнее, тем больше должно быть у изделия сечение.

В свое время специалистами были разработаны следующие нормы:

  • для устройства мощностью менее 3,5 кВт используют трубы размером 0,14х0,14 метра;
  • для котла мощностью более 3,5 и менее 5,2 кВт, подходит труба размером 0,14х0,20 метра (прочитайте: “Какие размеры сэндвич трубы лучше использовать для дымохода”);
  • для агрегата мощностью 5,2 – 7 кВт устанавливают трубы размером 0,14х0,27 метра.

При использовании изделий с круглой формой их подбирают в соответствии с площадью сечения.

Когда нужно определить длину дымохода, учитывают следующие нюансы:

  1. Минимальная высота, на которую следует вывести дымоход, равна 5 метрам. Таким образом, общая протяженность дымохода не должна быть меньше данного параметра, иначе дым и опасные для людей вещества из помещения вывести не удастся.
  2. Длина части конструкции от крыши до защитного зонтика должна быть равна минимум 50 сантиметров. Этот показатель можно увеличивать в зависимости от степени горючести материала кровли. Чем легче покрытие воспламеняется, тем выше следует располагать последнее звено конструкции.

Кроме вышеперечисленных особенностей, существуют установленные нормы, регламентирующие, как правильно установить трубу дымохода на крыше строения.

Второй этап. Разделка на крыше

Далее вам нужно оборудовать разделку на крыше. Рассмотрим, как это сделать.

Шаг первый. Замерьте наружную и внутреннюю стороны с учетом угла наклона крыши. Помните, что во время монтажа дымохода-сэндвича следует быть предельно аккуратным, ведь некоторое время будут занимать работы на кровле. Поэтому начинайте монтаж лишь в ясную и солнечную погоду.

Шаг второй. Вырежьте соответствующее отверстие под трубу, желательно с внутренней стороны.

Шаг третий. Закрепите на крышу лист оцинкованной стали, в котором заранее проделано отверстие под дымоход. Еще раз напоминаем, что нельзя допускать стыков между элементами конструкции на линиях разделки.

Изготовление разделки

Пространство между трубой и металлической стенкой тоже заполняется минватой

Техническое обслуживание кирпичных дымовых труб

Чтобы кирпич служил 50 и более лет, необходимо проводить своевременный ремонт дымохода, а также его техническое обслуживание. Под таким обслуживанием понимают чистку внутренней полости канала, своевременную заделка мелких трещин, выбоин и раковин, поддержание футеровочного слоя в надлежащем состоянии и т.д.

Демонтаж

Демонтаж дымохода может быть частичным или полным. Кирпичную кладку разбирает порядово сверху вниз. Предварительно обязательно подсчитываются объемы демонтируемого кирпича, чтобы запланировать количество транспорта для его вывоза. Близлежащую территорию освобождают от машин и механизмов, чтобы исключить их повреждение.

При порядовом способе разбора кирпичи демонтируют и сбрасывают в шахту дымохода. Внизу кирпич принимают и складируют в котельной, после подготовленным транспортом вывозят для утилизации.

Во избежание травм и порчи имущества важно заранее оценить состояние трубы и разработать план разборки дымохода. В некоторых случаях вместо порядовой разборки применяют разборку по частям

Такой способ требует большой механизации и автокрана.

Снижение тяги

Снижение тяги – самый частый случай, который ведет к ремонту или реконструкции трубы. В результате эксплуатации в дымоходе накапливается сажа или туда попадает строительный мусор, которые ухудшают тягу. Чтобы пробить засор, используют гири для прочистки. Если этот способ не приносит желаемого результата, то приходится полностью или частично разбирать дымоход.

Сегодня, чтобы избежать неприятностей с копотью, используют противогарные композиции, которые добавляют вместе с топливом в печь.

Кладка

В проектировании и кладке дымоходов существует несколько правил, которые необходимо соблюдать:

  1. Наружные стенки должны быть толщиной не менее половины кирпича (125 мм).
  2. На размеры канала прямо влияет значение теплоотдачи.
  3. При установке вытяжной вентиляции в одном трубе с дымовым каналом их объединяют.
  4. Расход материала завышают, чтобы сохранить перевязку швов.

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

  • дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
  • над плоской крышей труба должна возвышаться не менее чем на 50 см;
  • при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
  • при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
  • если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Организация узла через стены дома или бани

Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.

Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:

Более подробно узел вы можете рассмотреть на этой иллюстрации:

Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:

  • Шаг 1.  Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
  • Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
  • Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
  • Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
  • Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
  • Шаг 6. На выходе из дымохода из стены установите ревизию.
  • Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
  • Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
  • Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.

Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:

Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:

Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:

Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

  1. Простая оперативная установка.
  2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
  3. Малый вес.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

  1. Печь, камин 340 — 660 градусов.
  2. Банная печь 420 — 720 градусов.
  3. Газовый котел 125 — 210 градусов.
  4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Достоинства и недостатки сэндвич-дымоходов

Конструкция двухконтурного типа. Форма ‒ цилиндрическая.

Между внутренним и наружным контуром находится слой теплоизоляции.

Им служит (на выбор):

  • базальтовое волокно;
  • вермикулит;
  • минеральная вата.

Утеплитель не дает трубе быстро остыть, защищает от образования конденсата во внутренней полости.

Чтобы смонтировать дымоход в цельное изделие, секции труб длиной по 1 м вставляются друг в друга.

Внутренний модуль изготавливают из прочной закаленной нержавеющей стали.

Среди основных плюсов конструкции:

  1. Монтировать сэндвич просто. Секции труб узким концом вставляют в широкий, стыки проходят герметиком.
  2. Не нужно заливать массивное основание под печным устройством.
  3. Подлежит ремонту. Поврежденные секции получится заменить без демонтажа всей трубы.
  4. Легкий вес деталей ускоряет сборку.
  5. С установкой справится даже новичок. Не нужно покупать специальные инструменты, оборудование.
  6. В такой трубе не застаивается конденсат, не образуются пробки из сажи.

Из недостатков пользователи выделяют недолгий срок службы – до 15 лет, когда дымоходы из кирпича могут служить десятилетия. Кроме того, из-за частой резкой смены температур детали поддаются сужению и расширению, а значит, могут потерять герметичность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
