Сэндвич труба для вентиляции: монтажные инструкции и нюансы сборки вентиляции из сэндвич труб

Установка дымохода из сэндвич труб

Прежде чем монтировать дымоход, нужно подобрать главную деталь и дополнительные материалы в зависимости от вида отопительного устройства. Для агрегатов, которые работают на газовом топливе, подходят наиболее бюджетные модели, если речь идет о печи традиционного или банного типа, стоит отдавать предпочтение качественной и более дорогой системе. Сначала воздуховод подключают к котлу, затем выводят его сквозь потолок на кровлю.

На котел

Отопительный котел с выходным патрубком горизонтального типа со стороны монотрубы можно закрепить при помощи моно-тройника, дополненного заглушкой со сборником для конденсата. Поверхность выхода к центру изнутри покрывают герметичным слоем с жаростойким эффектом. После тройник плотно надевают на печной патрубок, задвигают до конца и закрепляют в соединительной части с кронштейном хомутом по правилам

Важно проверять вертикальность любой оси тройника заранее, лишь после этого его разрешается крепить к поверхности стены анкерами либо дюбелями

Через потолок и крышу

При поэтапной установке воздуховода участок для выведения трубки понадобится сдвигать в одну из сторон по направлению от конька. Если она пройдет сквозь него, при монтаже проходного узла будет нарушена структура коньковой балки и стропил. Сэндвич-трубу устанавливают через потолок в соответствии со всеми нормами строительства и правилами пожарной безопасности.

После выбора подходящего места нужно сделать отверстие по предварительной разметке. Затем его прикрепляют к торцам при помощи гвоздей или саморезов и оббивают края термоустойчивым изолятором. Собирать проходной узел потолка нужно по схеме, сам короб прикрепляется к потолку при помощи саморезов. Далее сэндвич-конструкция протягивается сквозь узел и фиксируется преимущественно вертикально.

Как правильно провести дымоход через перекрытие

Очень ответственной и сложной частью является проход дымохода через перекрытие. Сначала с внутренней стороны крыши делают проем. Далее внутри закрепляется подкрышный лист, который сделан из оцинкованной стали, а снаружи — крышная разделка. После закрепления фартука, который приварен к крышной разделке, устанавливают следующую часть конструкции. Чем ниже расположена труба, тем больше она должна возвышаться над крышей. Дымоход может возвышаться над крышей:

  • При расстоянии до конька 150 см, размеры трубы над коньком 50 см;
  • При расстоянии 150-300 см, размеры трубы не ниже конька;
  • При расстоянии более 300 см — размеры трубы ниже конька до условной линии, которая проведена под 10˚ уклоном к линии горизонта.

Стыковка элементов дымохода

В завершении, после того как нужные размеры длины трубы установлены, крепится грибок. Монтаж печного отопления в загородном доме является неотъемлемой и обязательной частью при установке каминов, бань, саун. Изучив все тонкости и принципы, вполне можно установить сэндвич дымоход своими руками. И тогда безопасность, уют и комфорт обеспечен на долгие годы.

Основные этапы монтажа сэндвич-дымохода

Как установить дымоход быстро? Ответ простой: приобрести сэндвич-трубу. Этот материал является идеальным решением для частного дома, особенно если большого опыта в строительстве нет. Для монтажа данного материала даже не потребуется помощник, все этапы можно выполнить самостоятельно.

Соединяем все элементы конструкции

Сэндвич-труба имеет одну конструктивную особенность – ребристое покрытие с обеих сторон. Такое устройство позволяет соединять элементы между собой, просто вставляя разные части одна в другую. Для отвода конденсата, который будет возникать в процессе работы, следует установить дополнительные тройники.

Последовательное соединение дымоходной трубы

Все стыки необходимо качественно и надёжно стянуть стальными хомутами. Чтобы соединить стартовую часть с котлом, камином или другим нагревательным прибором, следует приобрести соответствующий переходник с двумя разными диаметрами.

Для соединения внутренних изделий применяют простой метод. Достают одну внутреннюю трубу на расстояние 10 см, соединяют со второй (используя стальной хомут меньшего диаметра) и проталкивают внутрь внешней трубы. Для большей герметичности недостаточно применять только хомуты, также потребуется специальный герметик, рассчитанный на работу при высоких температурах.

Обезопасим перекрытия

При монтаже дымохода из сэндвич-труб, или другого материала, через стену, следует учитывать правила пожарной безопасности. Если это бетон или кирпич, то достаточно будет место стыка просто обработать герметиком. Куда сложнее в деревянных домах, где соприкосновение дымохода с деревянной стеной приведёт к пожару.

Заделывание места прохода трубы

Как обезопасить место соединения системы отвода с перекрытием:

  • Использовать оцинкованный лист, который следует закрепить на перекрытии. В середине листа прорезают отверстие, а в него вставляют дымоход. Оцинкованный лист не нагревается полностью и не передаёт чрезмерное тепло деревянной поверхности.
  • Расстояние от трубы до ближайшей деревянной поверхности обработать с помощью утеплителя. Практически все современные утеплители жаростойкие — при больших температурах не возгораются.

Вместо оцинкованного листа, многие строители используют асбестовый материал. Он также обладает повышенной стойкостью к воздействию высоких температур.

Выводим трубу на крышу

Монтаж дымохода из сэндвич-труб и прокладка его через крышу является наиболее кропотливым участком работы. Здесь потребуется не только приложить физическую силу, но также всё точно и правильно рассчитать.

Защитная конструкция для дымоходной трубы

Порядок вывода дымохода на крышу:

  1. Сделать отверстие в кровле. Чтобы оно получилось аккуратным, место заранее следует наметить с помощью строительного маркера. Спешить не надо, потому что кривое отверстие не добавит эстетики всей конструкции. Вырезать кровлю удобнее всего с внутренней её части.
  2. Изнутри устанавливается подкрышный лист, надёжно закрепляется, а снаружи – крышная разделка.
  3. Осталось только вывести наружную часть сквозь отверстие и надёжно обработать края герметиком.

Теперь можно ещё раз проверить качестве конструкции, и как окончательный этап – снять всю защитную плёнку. Можно смело растапливать котёл или камин и смотреть все стыки и отверстия, обработанные герметиком.

Подготовка к монтажу

Чтобы обеспечить максимальную безопасность проникновения дымохода сквозь толщу этажей, необходимо соблюдение правильной последовательности его монтажа. Чтобы провести дымоход сквозь потолочные перекрытия, применяется специально подготовленный еще до установки патрубок. Его стены выкладываются изоляционным материалом (минеральной ватой), а после этого изолируется его внутренняя часть, стыки и примыкание к стенам. Чтобы патрубок вошел в потолок на определенном участке, производится разметка, по которой в потолке проделывают проем. На примыканиях патрубка к элементам потолка прокладывают слой минеральной ваты в качестве изолятора, после этого можно устанавливать дымоходную сендвич-трубу

Важно! Сендвич-труба, идущая по пожароопасным участкам, таким как элементы перекрытия или стены из древесины и балки, требуют прокладки дополнительного слоя теплоизоляции

Дополнительная тепло-изоляция дымохода

Рассчитывая параметры трубы, нужно обратить особое внимание на их свободный ход через подготовленные отверстия, они не должны соприкасаться с перекрытием потолка. Стыки в подобных местах недопустимы. Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой

После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Чтобы обеспечить проветривание и охлаждения, оставляют свободное пространство между патрубком и самой трубой. После завершения прокладки дымохода, устанавливаются элементы защиты патрубка, проверяется вертикальность дымохода

Важно! Использование сендвич-трубы для организации самого первого дымоходного элемента, сразу от топки, категорически запрещается

Схема монтажа сэндвич-дымохода

Плюсы и минусы дымоходных труб сэндвич

Для начала нужно вспомнить, что собой представляет подобная конструкция. Как выше уже разобрались – это многослойный «пирог». Проще говоря – это две трубы вставленные друг в друга и имеющие между собой прослойку из утеплителя. Таким обозом дымоход уберегается с одной стороны от воздействия горячих газов, с другой холодных температур. Итак, для начала перечислим основные достоинства, которые могут выделяться на фоне других труб:

  • Универсальность. Подразумевается возможность использования для самых разных материалов, не зависимо от типа дома.
  • Компактность.
  • Легкость монтажа.
  • Эстетичность.
  • Пожаробезопасность.
  • Возможность установить дымоход на абсолютно любом типе крыши, стропильная система не становится преградой.
  • Многослойность обеспечивает меньшее оседание сажи и копоти, а также образования конденсата.

К недостаткам можно отнести некоторые проблемы, к примеру:

  • Стоимость. По сравнению с другими разновидностями, действительно высокая стоимость.
  • Небольшой срок эксплуатации. Хотя данный факт является противоречивым, но все же некоторые дыма отводящие системы готовы прослужить гораздо дольше.

Как видим, даже парочка ни значительных недостатков не способна перекрыть все преимущества таких систем. Кстати, если для вас серьезное значение имеет первый пункт, касающийся цены конструкции, то можно сэкономить, если сделать хорошую сэндвич трубу своими руками. Как правило, лучшие дымоходы получаются своими руками, когда человек знающий дело, создает что-то конкретно под себя.

№3. Пластиковые трубы для вентиляции

Пластиковые вентиляционные трубы вытеснили оцинкованные из жилых помещений и уже активно используются в некоторых промышленных зданиях. Изготавливают такие воздуховоды из поливинилхлорида (ПВХ), полиуретана и полипропилена, причем два последних вида не приобрели широкого распространения. Когда говорят о пластиковых вентиляционных трубах, обычно подразумевают изделия из ПВХ.

Основные преимущества:

цена

Стоят пластиковые трубы намного дешевле металлических; небольшой вес, простота разрезания, легкая технология сборки и крепления труб позволяют говорить о максимальной простоте монтажа; стойкость к коррозии и гниению; гладкие стенки позволяют максимально свободно проходить потокам воздуха; отличные показатели шумоизоляции, что немаловажно; долговечность; симпатичный внешний вид, так что если за стенами или за потолком трубы спрятать не удается, то портить картинку они не будут; по ассортименту возможных размеров пластиковые трубы, конечно, уступают металлическим, но в абсолютном большинстве случаев существующего выбора будет достаточно, чтобы обустроить даже самую сложную вентиляционную систему. Пластиковые трубы выпускаются длиной от 3 до 12 м, сечением от 16 до 1600 мм

Главный недостаток материала – неспособность выдерживать высокие температуры. ПВХ сохраняет свои первоначальные эксплуатационные качества при температурах не выше +80 0 С. Если говорить об обычной домашней вентиляции, то там таких температур никогда и не бывает. Если же речь идет об отводе горячего воздуха, например, от камина или же в производственных условиях, то придется сделать выбор в пользу металлического аналога.

Немногочисленные противники пластиковых труб упрекают продукцию в невысокой прочности. Глупо было бы спорить с тем, что пластик нижнее металла, но вентиляционные трубы, как правило, монтируют скрытым образом, поэтому воздействие на них извне минимальное, а это значит, что меньшая прочность не способна никоим образом повлиять на долговечность.

Сэндвич дымоходы характеристики

Объекты и оборудование, где применяются дымоходы нержавеющие сэндвич: ТЭС, теплогенерирующие установки, котлы газовые и конденсационные, твёрдотопливные камины, дизельгенераторы, кондитерские печи и прочее.

  • Диаметр внутренней трубы находится в диапазоне 80-1000 мм при длине модуля 150-1000 мм.
  • Толщина теплоизоляционного слоя (Rockwool) – 30, 50, 100 мм.
  • Температура отходящих газов находится в районе 700°С.
  • Работают под давлением и разрежением, в «сухом» и «влажном» режимах.
  • Сталь для изготовления внутренней трубы – AISI 430, AISI 316, AISI 321, AISI 304.
  • Сталь для изготовления наружной трубы – AISI 430, AISI 304, а также оцинкованная сталь и медь.
  • Толщина стали составляет 0.5, 0.8, или 1 мм.
  • Для отопительных агрегатов, использующих для работы твердое топливо, рекомендуется сталь марки AISI 321 при толщине 1 мм.

ГК РОВЕН сообщает, что купить сэндвич-дымоход можно в различном цветовом исполнении. Конструкции окрашивают по их наружному контуру порошковыми красками (полиэфирными). Цвет можно выбрать в каталоге RAL.

Сегодня на рынке стройматериалов предлагается множество дымоходов. К вопросу выбора печного оборудования нужно подойти очень ответственно, ведь от этого зависит пожаробезопасность всего дома. Этому главному критерию наилучшим образом соответствует сэндвич труба.

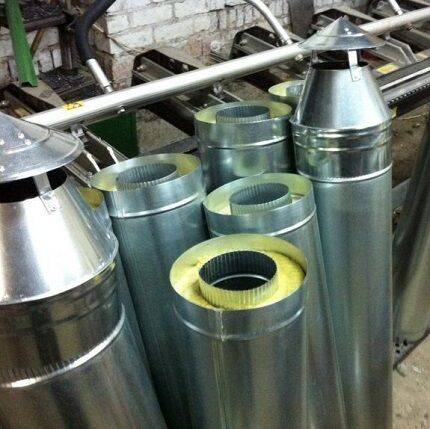

Составные элементы дымохода сэндвич

Она пользуется большой популярностью, и это неспроста. Дымоход сэндвич имеет легкую и компактную конструкцию, он практичный и функциональный. А самое главное — его можно легко установить своими руками.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

  1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
  2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Монтаж дымохода – некоторые тонкости

Выполнение работ по монтажу необходимо проводить с учетом некоторых технологических тонкостей. Например, схема окончательного монтажа сэндвич дымохода должна учитывать, то, большая часть конструкции должна проходить внутри помещения. Это снизит тепловые потери в отопительный период. В процессе разработки схемы системы отвода газов, необходимо учитывать то, что горизонтальные участки не должны превышать одного метра в длину.

Кроме того, существуют таблицы подбора, на основании которых можно подобрать диаметр трубопровода.

Таблица 1.

Тепловая мощность котла или печиМинимальное сечение дымоходаДиаметр трубы
до 3,5 кВт140 × 140 мм158 мм
от 3,5 до 5,2 кВт140 × 200 мм189 мм
от 5,2 до 7 кВт140 × 270 мм220 мм

Кстати, при самостоятельном расчете необходимо учитывать и то, что толщина тепловой изоляции напрямую связана с мощность котельного или печного оборудования. Так, для котла мощность в 0,6 кВт, необходима изоляция толщиной в 25 мм. Чем выше мощность, тем выше мощность, тем тепловая изоляция должна быть толще.

Данные о применяемости труб, должны быть указаны в инструкции по руководству или эксплуатации.

Еще одна задача, которую необходимо решить при составлении схемы – это обеспечение пожарной безопасности, то есть трубы не должны сопрягаться с другими инженерными коммуникациями, особенно это касается газовых коммуникаций. Ко всему прочему, необходимо разместить участки дымохода на определенном расстоянии от деревянных конструкций. Для фиксации конструкции необходимо использовать стальные кронштейны специальной формы. Минимальный шаг установки крепежа для монтажа трубопровода должен быть не менее 1 метра.

При проектировании конструкции необходимо обустроить ревизионную дверцу, через которую будет выполняться осмотр и чистка конструкции от сажи.

Монтаж этой конструкции должен быть совершен без недочетов. Чаще всего ошибки и брак в монтаже трубопровода совершают по причинам:

  • ошибок в расчетах и монтажной схеме;
  • несоблюдение технологической дисциплины.
  • применение низкопробных материалов, инструмента, крепежа.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Сэндвич труба для дымохода. Почему она?

С недавних пор широкое распространение получили многослойные сэндвич — дымоходы. Их конструкция предельно проста. На трубу, выполненную из нержавеющей стали, наносят теплоизоляционный материал, как правило – это минеральная вата, выполненная из базальта. Ее, в свою очередь, закрывают еще одной трубой, которая может быть выполнена из коррозионно-стойкой стали или оцинкованного листа. На конце труб сделаны замки, которые позволяют выполнять монтаж дымохода из сэндвич труб через стены или кровлю без особых сложностей.

Таким образом, домовладелец, как установить дымоотвод, вполне может собрать отводящую газы систему своими силами, не прибегая к дорогостоящим услугам сторонних специалистов. Но, при этом он должен знать, как правильно уложить дымоотвод и еще некоторые правила, которые в будущем обезопасят его жилище от возгорания по причине неправильной сборки или эксплуатации этой конструкции.

Особенности применения стали

Продукты сгорания топлива имеют высокую насыщенность химически агрессивных веществ. Перепад температур, наличие влаги внутри трубы сэндвич создает предпосылки для активации процессов коррозии. Минимизация процессов коррозии устраняется с помощью использования нержавеющей стали. Но, справедливости надо заметить, что использование этого, достаточно дорогого материала не снимает всех проблем, связанных с использованием металла в конструкциях дымоходов.

Сэндвич из нержавеющей стали гарантирует быстрое охлаждение отходов сгорания, особенно это относится к тем участкам дымохода, расположенным на открытых участках. Падение температуры приводит к уменьшению тяги. Ко всему прочему перепад температур приводит к образованию конденсата. Его наличие на поверхности труб создает условия для образования слоев сажи и роста коррозии.

Использование металла на начальных участках отводящей сэндвичной трубы, особенно вблизи от котла или печи приводит к тому, что труба раскаляется до опасных для окружающих температур. Прикосновение к такой трубе чревато получением ожогов, а строительные конструкции находятся под постоянной угрозой возгорания. То есть, устанавливая сэндвич трубы в бане, необходимо принять меры по устранению этой угрозы.

Применение для создания систем по отводу продуктов горения таких труб, позволило решить большинство из обозначенных выше проблем и позволяет выполнять установка дымохода сэндвич своими руками.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.


Оцинкованный хомут

Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки


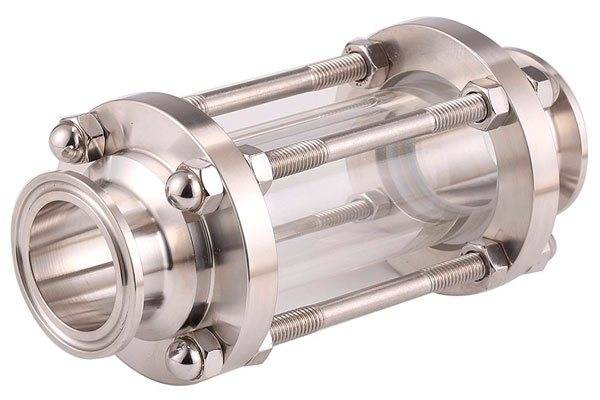

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.


Из нержавеющей стали

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Порядок монтажа дымохода

Сборка производится посредством сочленения отдельных секций. Их конфигурация различна, поэтому подобрать элементы для прокладки конкретной трассы несложно. Пример некоторых моделей – на рисунке.

Особенности монтажа

  • Он ведется от котла, то есть снизу вверх.
  • Максимальная длина горизонтального колена – 1 м. Исходя из этого, и следует проектировать трассу.
  • Через каждые 1,2 – 1,5 п.м. трубы (зависит от внешнего диаметра) производится ее жесткая фиксация на поверхности с помощью кронштейнов.
  • В местах прохода через потолки и стены дымоход не должен быть с чем-либо соединен. Другими словами, на целостность его конструкции не должны влиять внешние факторы. К примеру, усадка строения.

Подготовительные мероприятия

Составляется план прокладки трассы. Соответственно, на этой линии производится освобождение стен от всего лишнего. В них, а также в перекрытиях в соответствии с проектом готовятся проемы.

Установка 1-го колена

Оно подключается к выходному патрубку котла отопления. Если установлен нагревательный бак, то к трубе после него. При несовпадении диаметров используется переходное устройство, которое фиксируется хомутом.

Сборка дымохода

Особенность заключается в том, что каждое колено имеет сужающуюся форму. То есть сечение на одном конце изделия несколько меньше, чем на другом. Теперь вопрос – где монтируется система дымоудаления?

Баня. В этом случае, с учетом специфики эксплуатации, образование конденсата минимальное (печка топится интенсивно, для обеспечения высокой температуры в парной). Но в процессе ее розжига происходит (на начальном этапе) повышенное дымообразование. Исходя из этого, стыковка элементов производится способом «по дыму». Что это значит? В нижнее колено с более широким диаметром вставляется следующее, соответственно, обратным концом, «суженным».

Любое другое строение. Здесь все наоборот – соединение «по конденсату».

Стыкуются сначала внутренние трубы (они подвижные), потом – наружные.

Проход поверхностей

Особенности монтажа понятны из чертежа:

Патрубок выглядит так:

На чертеже обозначено деревянное перекрытие, но это не означает, что для плит ж/б требования другие. Нельзя забывать о полах. По какому бы способу они ни были обустроены, древесина всегда присутствует – лаги, половицы или иные конструктивные элементы. В жилых строениях никто одной стяжкой не ограничивается.

Патрубок следует изнутри обработать специальным средством. Например, составом – мастика + базальтовое волокно. В продаже имеются различные материалы, которые не являются дефицитом. После этого его внутренняя полость заполняется материалом теплоизоляции.

На заметку!
Подготавливая проем, необходимо учесть, что его габариты должны несколько превышать аналогичные параметры патрубка. В зазор также укладывается теплоизолятор.

Труба не должна касаться патрубка, чтобы он от нее не нагревался.

Еще раз приведем схему вывода трубы в зависимости от уклона крыши:

Общие рекомендации

  • Все стыки колен тщательно скрепляются специальными хомутами. При работе под большим давлением (повышенная тяга) рекомендуется использовать герметизирующие муфты.
  • Трубы крепятся кронштейнами только к неподвижным элементам конструкции строения.
  • По завершении монтажа защитная пленка с изделий снимается, и они подвергаются поверхностной обработке. Рекомендуется использовать герметик, рассчитанный на условия применения при температуре не ниже 110 ºС. На выходе котла (в месте крепления 1-го колена) герметизация производится составом категории «жаропрочный».
  • Проект желательно составлять так, чтобы основная часть трассы находилась внутри строения. Это позволит несколько снизить теплопотери.
  • При установке самодельного дефлектора необходимо продумать, как его правильно закрепить.
  • Если часть трубы возвышается над кровлей более чем на 1,5 м, необходимо установить растяжки.

Основные нюансы работы отмечены. Отдельные детали, связанные с особенностями конструктивных элементов, можно узнать из инструкции производителя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
