Инструмент для снятия изоляции с проводов: все про устройства для зачистки кабеля

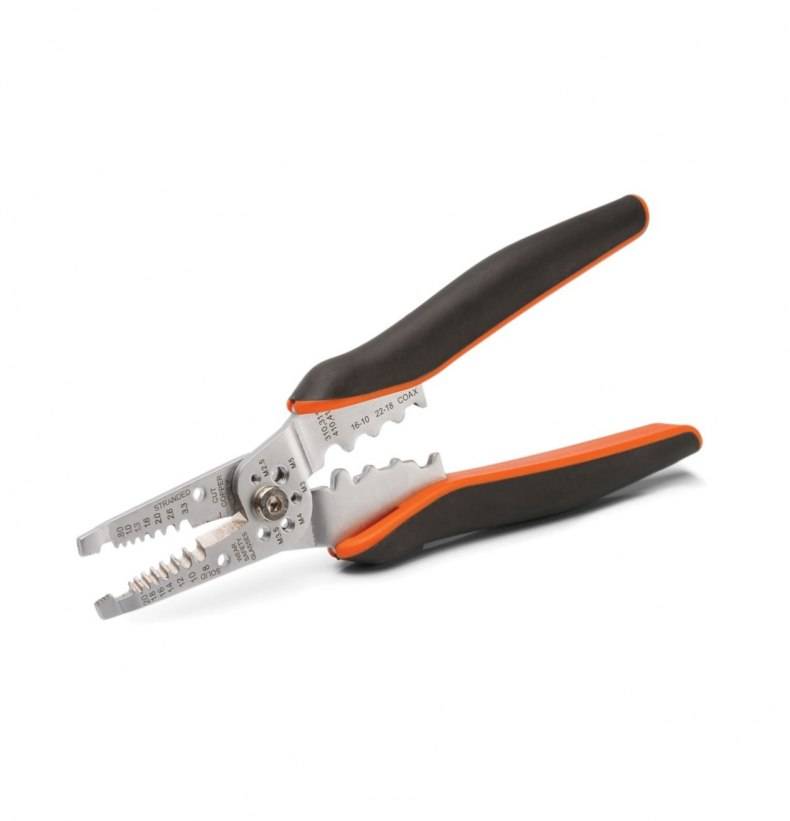

Ручной стриппер

Ручной стриппер нередко называют механическим, ведь для того, чтобы снять изоляцию, необходимо произвести некоторые механические действия. Ручные стрипперы внешне похожи на пассатижи. Они состоят из двух ручек и специальных губок. На губках имеются специальные гнёзда с лезвиями под различное сечение жил. Данный вид стрипперов предназначен для ручного снятия изоляции с жил, имеющих относительно небольшое сечение, например, в диапазоне от 0,5 до 4мм2 или до 6мм2. Всё зависит от модели.

Кроме использования основных функций многими ручными стрипперами возможно отрезать провода небольших сечений, опрессовывать наконечники для многопроволочных жил, делать кольца (петли) из жил, резать болты. Кроме того, ручные стрипперы в некоторых случаях можно использовать и в качестве обычных плоскогубцев.

Для того чтобы снять изоляцию, сначала необходимо жилу установить в гнездо, соответствующее её сечению. Затем нажатием ручек жила обхватывается (закусывается). После этого для того чтобы отрезать изоляцию делается круговое движение по длине окружности и снимается сама изоляция. Длина снимаемой изоляции выбирается также вручную.

Следует помнить, что при неправильном выборе гнезда изоляция либо не снимется с жилы (если размер гнезда больше сечения жилы), либо наоборот будет повреждена сама жила (если размер гнезда меньше сечения жилы).

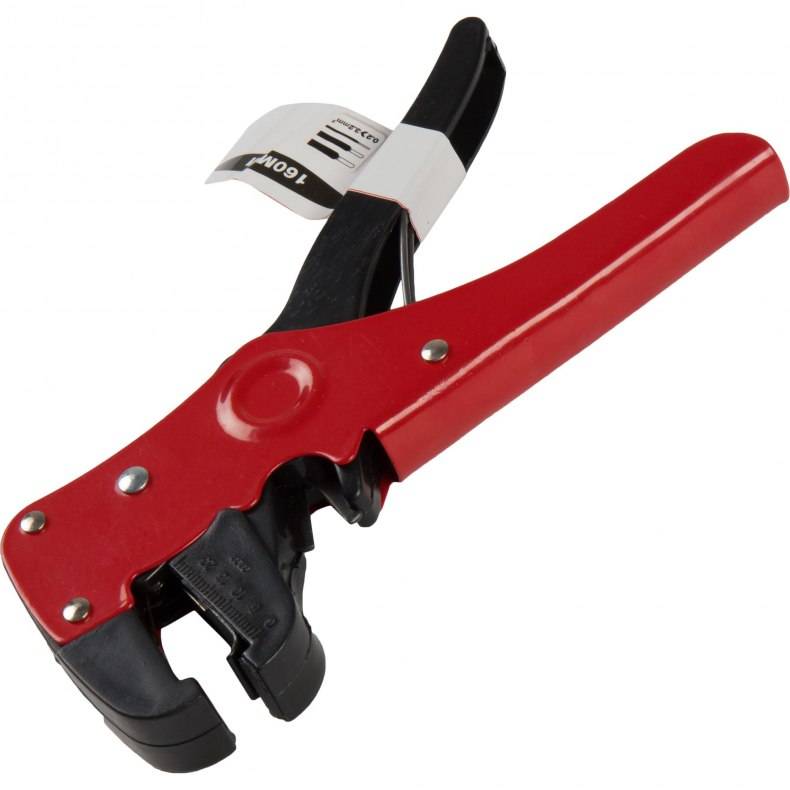

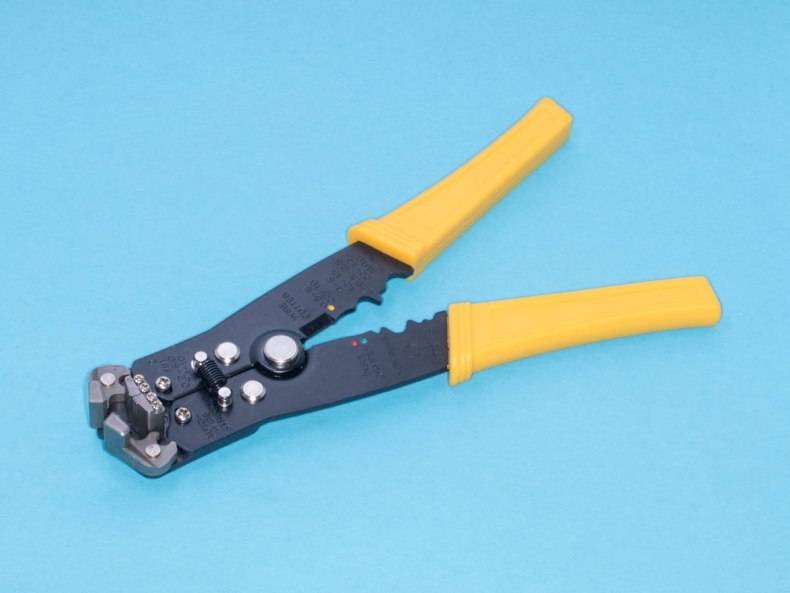

Полуавтоматический стриппер более удобен в работе, чем ручной. Использовать такой инструмент лучше всего в том случае, когда необходимо снимать изоляцию с большого количества жил. В этом случае использование полуавтоматического инструмента ускорит процесс работы.

Использование полуавтоматического стриппера подразумевает снятие изоляции, но без лишних механических движений. Конструкция полуавтоматического стриппера несколько сложнее, чем ручного. Однако у него также имеются ручки и специальные гнёзда с нанесёнными на них обозначениями сечений жил.

Для снятия изоляции подбирается необходимое гнездо, в него устанавливается жила, нажимается рукоятка, вследствие чего изоляция отрезается и снимается. Т.е. достаточно установить жилу в гнездо и нажать рукоятку, а процесс снятия изоляции происходит автоматически.

У полуавтоматического стриппера имеется специальный ограничитель длины снимаемой изоляции. Достаточно один раз установить необходимый предел и в дальнейшем снятие изоляции будет происходить на выставленную длину.

Также как и у ручного стриппера, полуавтоматический стриппер часто обладает дополнительным функционалом. Например, это возможность резки проводов.

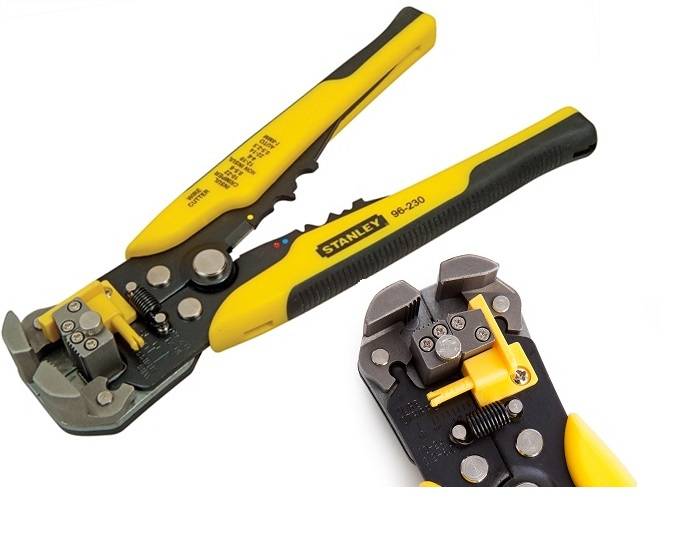

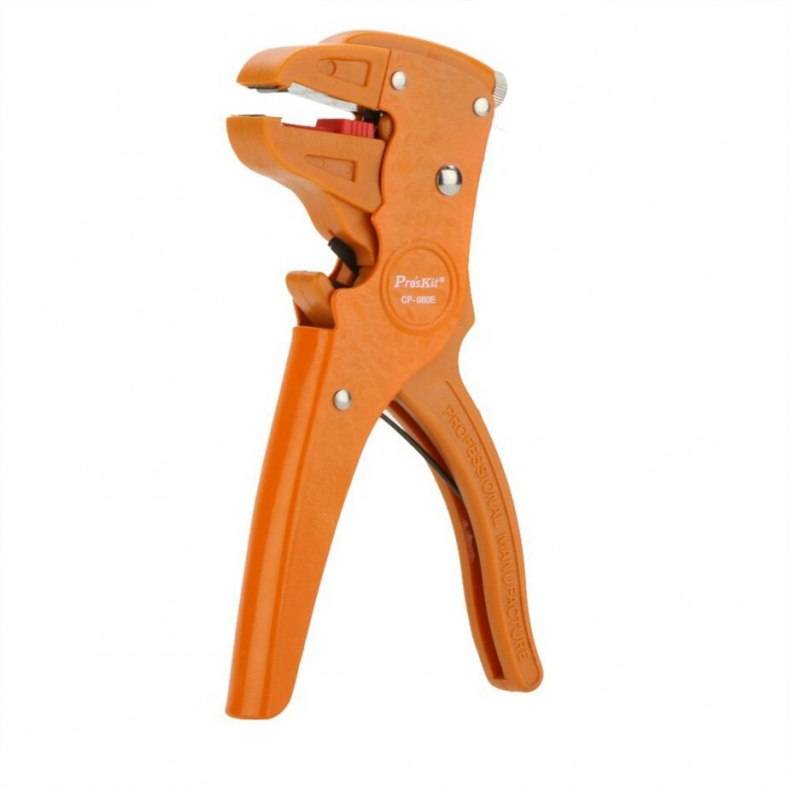

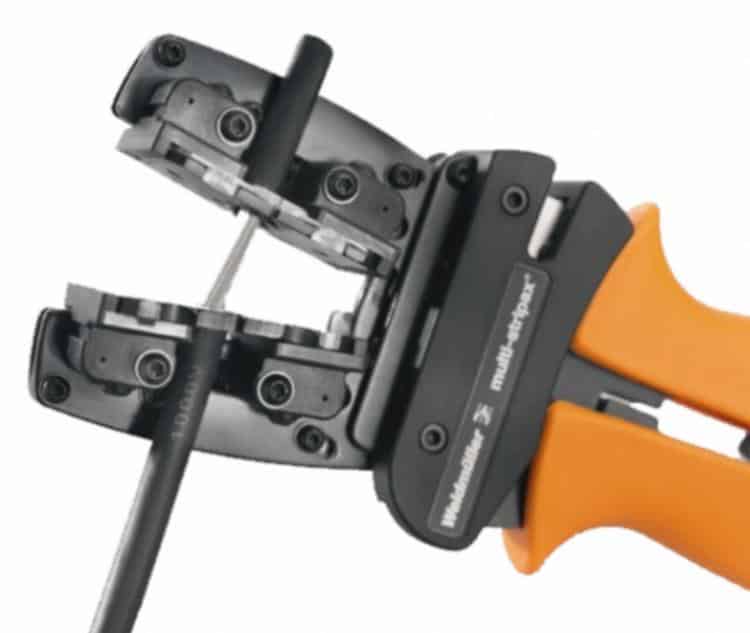

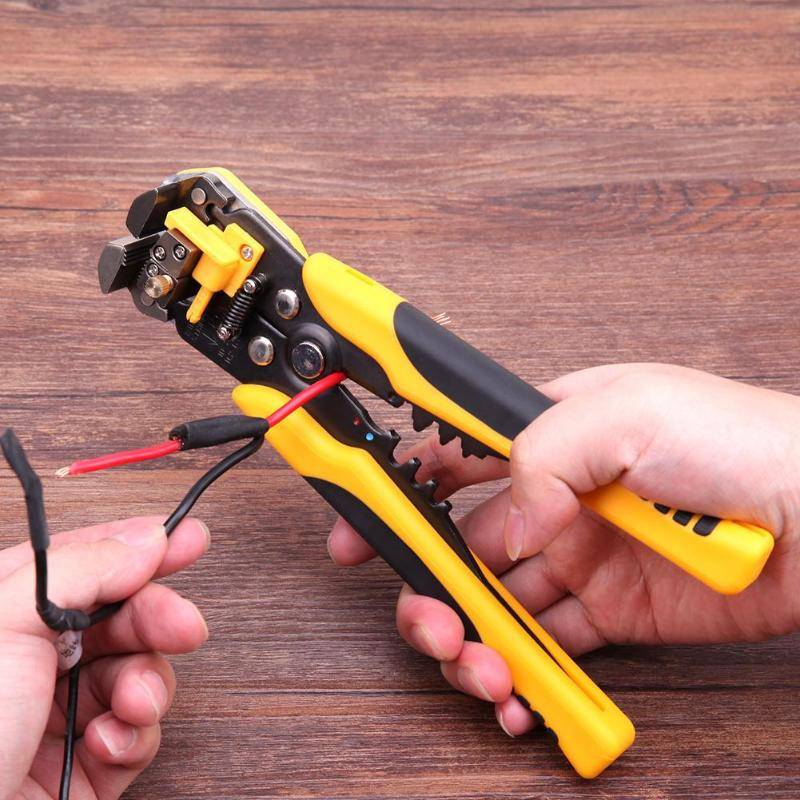

Устройство автоматического стриппера схоже с устройством стриппера полуавтоматического. Основная разница в том, что при использовании автоматического стриппера нет необходимости подбирать гнездо под соответствующий диаметр жилы. Достаточно установить провод в специально предназначенный для этого элемент и нажать рукоятку.

Инструмент автоматически подстраивается под размер жилы и также автоматически снимает изоляцию. Снятие изоляции с жил провода очень мелкого сечения возможно благодаря наличию специальной регулировки. Кроме снятия изоляции с жилы, можно также снимать внешнюю изоляцию (оболочку) с плоского или круглого провода.

У автоматического стриппера, как и у других подобных инструментов, может быть дополнительный функционал. Это и резка провода, и обжим наконечников и многое другое.

Какие кусачки выбрать

Выбор инструмента всегда происходит по двум основным параметрам — по его функциональному предназначению и по качественным показателям.

Первый критерий определяется областью применения, для которой предназначен инструмент. Если нужен стриппер для обработки, к примеру, коаксиального кабеля, то нужно приобретать соответствующую модель. Подготовить к работе кабель с витой парой поможет стриппер, предназначенный именно для этой операции.

Что касается качества инструмента, то, как правило, оно зависит от производителя. Основные критерии — это функциональная точность и долговечность. На втором месте — удобство в работе, эргономичность, безопасность. И на третьем — надёжность, ремонтабельность, ценовая категория.

Какого производителя выбрать

На сегодняшний день лучше всего зарекомендовали себя стрипперы, произведённые в Германии (Weidmuller, Klauke и Knipex). Однако далеко не всякий электрик может позволить себе их приобретение из-за высокой цены. Впрочем, нужно понимать, что такая инвестиция быстро и гарантированно себя окупает.

Из более доступного и качественного инструмента заслуживают внимания продукция немецкой компании CIMCO, а также польские ERKO и Ergom. Эти стрипперы не столь долговечны как лидеры, но функционально весьма приближаются к уровню дорогих моделей. Для начинающего электромонтажника это оптимальное решение в проекции «цена-качество»: доступная цена при неплохом качестве.

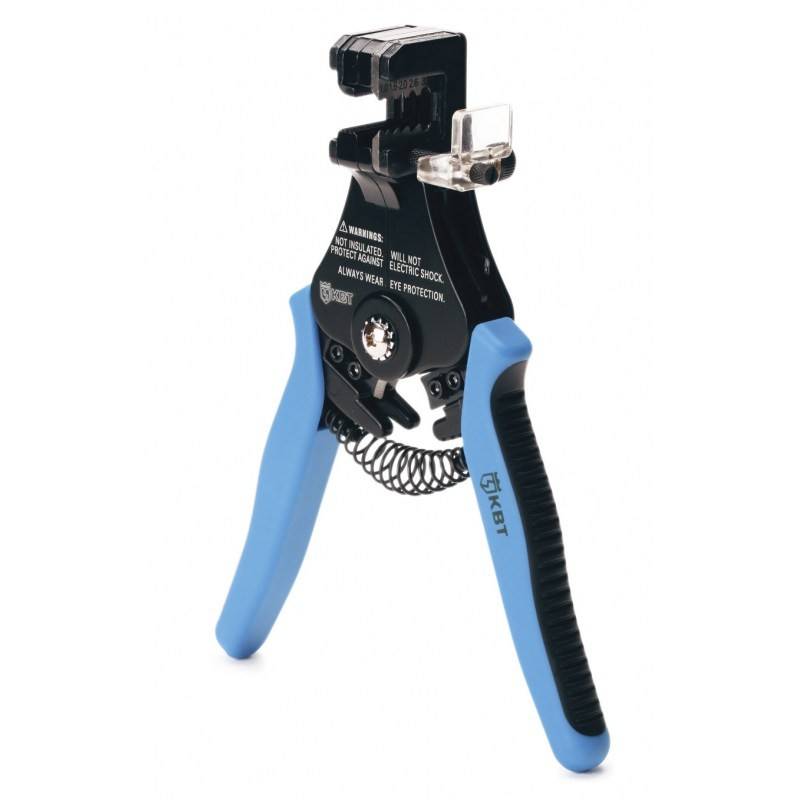

Отечественные производители КВТ и «ШТОК» пока что не завоевали своего поклонника. К сожалению, качество изделий оставляет желать лучшего. Опытные электрики шутят, что это одноразовый инструмент. Впрочем, бывают ситуации, когда действительно нужен стриппер по низкой цене и с небольшим сроком службы. То же можно сказать и о моделях китайских производителей, которые пригодны только к непродолжительной или эпизодической эксплуатации.

Видео: обзор различных моделей стрипперов

Электромонтажные работы связаны с повышенным уровнем опасности. Поэтому стоит соблюдать правила безопасности труда. Одним из инструментов, призванных сделать работу с электросетями более безопасной и удобной, стали стрипперы

При выборе устройства важно внимательно подойти к функциональному предназначению и качественным показателям этого прибора. Лучше всего себя зарекомендовали немецкие производители стрипперов Weidmuller, Klauke и Knipex

А кого выбираете вы и почему?

Что такое стриппер

Стриппер (wire stripper – съемник, зачистка) представляет собой специализированный инструмент для снятия изоляции с проводов. Благодаря своей простоте и сравнительно небольшой стоимости, широко используется не только профессиональными электромонтажниками, но и обычными домовладельцами, занимающимися самостоятельным монтажом и ремонтом электропроводки.

Очень многие начинающие домашние мастера, неопытные электрики и электромонтажники путают стриппер с другим имеющим созвучное название инструментом – кримпером. Отличаются они своим функционалом: кримпер, в отличие от зачистки, используется только для опрессовки разъемов на концах проводов, соединения двух проводов посредством специального опрессовачного переходника (наконечника).

Для чего нужен стриппер?

Если вы решили установить розетку, поменять оборудование в электрощите или нарастить электрокабель, потребуется зачистить концы проводов, то есть снять изоляцию. Именно для этого и предназначен стиппер – ручной инструмент, по форме напоминающий обыкновенные клещи.

Буквально «stripper» переводится с английского языка как «съемник», что довольно точно определяет его назначение.


Производители соревнуются в выпуске удобного и эффективного инструмента, поэтому в последнее время появилось множество моделей, похожих на отвертки, ножницы, кусачки

Раньше для зачистки оплетки пользовались ножами, но работать ими было крайне неудобно, да и результат не всегда устраивал: можно было повредить жилы или уменьшить их диаметр, что в дальнейшем негативно сказывалось на качестве электропроводки.

Применение стриппера уменьшило до минимума риск повреждения проводов, а сам процесс стал занимать меньше времени.


Пользоваться специальными клещами может любой человек, не обладающий навыками и опытом, поскольку в процессе удаления изоляции уже не требуется контролировать силы и производить точные движения

Основное преимущество стриппера перед тем же строительным ножом – максимальная защита одно- или многожильного провода. Сейчас не нужно беспокоиться, что лезвие случайно перережет токонесущий провод – инструмент оснащен ограничителями по длине и диаметру.

Как правильно зачистить провода от изоляции

Требования к зачистке проводов:

  • зачищенная (оголенная) часть должна полностью скрываться внутри соединения;
  • с поверхности жилы изоляция должна быть удалена со всех сторон.

Ошибки домашних мастеров:

  • Часто домашние мастера оставляют открытым оголенный провод. При случайном касании человек может замкнуть эти места и получить электрический удар;
  • Если на жилах остались фрагменты изоляции, то ее обжатие внутри может оказаться недостаточным для надежного крепления. При вибрации, например, электропроводка в автомобиле, соединение ослабнет, провод выйдет из клемм прибора, и возникнет короткое замыкание с массой. Может воспламениться транспортное средство.

Срезание изоляции с проводов с помощью ножа

Нож является самым распространенным инструментом, поэтому его используют наиболее часто. Оголять нужно не только отдельные проводники, но и кабели, в которых имеются несколько проводов. Поэтому на первом этапе прорезается кабель вдоль длины, разводят провода в разные стороны, а потом внешнюю оболочку срезают поперек. При необходимости эту операцию повторяют.

Чтобы зачистить провод от изоляции нужно установить лезвие почти параллельно жиле, а затем срезать тонкий слой изоляции. В дальнейшем слегка поворачивая проводник, производить срезания остальных тонких слоев. Повернув полностью на 360 °, добиваются полного срезания покрытия. Указанные действия легко выполнять, если требуется зачищать достаточно толстые провода.

При зачистке тонких проводов ножом нужно прорезать только слой изоляции.

Внимание! На поверхности проводника нельзя оставлять след от лезвия, так как именно в этом месте возникнет критическая зона. Проводник в случае сгибания подвержен излому. После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки

После кольцевого прорезания на небольшую глубину зачистить провода от изоляции просто, она снимается с поверхности в виде трубочки.

Толстые жилы кабелей для подвода высокой мощности очищают, подрезав пластик поперек, а потом вдоль. Тогда защитная оболочка снимается легко.

Удаление изоляции специальными приспособлениями

У профессионалов имеется довольно обширный набор вспомогательных приспособлений для снятия изоляции. Принцип их действия следующий:

  1. На инструменте выбирается подходящий ручей для оголения нужного проводника.
  2. Провод устанавливают в этот ручей.
  3. Сжимают рукоятки.
  4. Сначала происходит обжатие провода, а потом скребок снимает изоляционный слой.

На всю процедуру затрачивают не более одной секунды времени. Но такие приспособления имеют довольно высокую цену, поэтому их приобретают профессионалы, которым приходится в течение рабочей смены выполнять большой объем подобной работы.

Подробнее про инструмент для снятия изоляции (стрипперы) смотрите в этом видео:

Некоторые домашние мастера вопрос, как снять изоляцию с провода решают, изготовив самостоятельно простое приспособление. Для этого используют полоску металла (лучше всего кусок полотна от ножовки). На нем выполняют угловую прорезь под размер провода. Внутреннюю поверхность этой прорези затачивают, чтобы получить острые кромки.

О том как сделать приспособление для снятия изоляции с проводов смотрите в этом видео:

При необходимости снять изоляцию с проводов каждый проводник зажимается в угловой прорези на нужную величину, а потом с усилием протягивается. В результате пластик легко снимается с металла.

В продаже иногда можно встретить специальные клещи, в которых имеются подобные прорези. Их обычно несколько, чтобы зачищать провода разных диаметров от изоляции. Для выполнения операции проводник зажимается в ручье, а потом просто протягивается в нужном направлении.

Бывают специальные гребенки для одно- и двустороннего снятия изоляции. Стоят они недорого, занимают немного места, срезают изоляцию довольно легко.

Некоторые умельцы пользуются бокорезами. Они тоже обжимают проводник с двух сторон. Протянув провод, можно быстро удалить пластиковую изоляцию.

Внимание! При использовании бокорезов нельзя сильно сжимать ручки. Можно легко перерезать саму жилу. Нужно приноровиться к усилию обжатия

Нужно приноровиться к усилию обжатия.

Назначение и принцип действия

Стриппер – электромонтажный, зачастую шарнирно-губцевый инструмент, специально разработан для снятия изоляции на конце провода и/или на удалении от края. В электромонтажных работах его используют для поперечной или продольной разделки изоляционного слоя кабелей. Также инструмент способен резать изоляцию и откусывать провода, выполнять спрессовывание (опрессовку) участков проводки, обжим втулковых наконечников, заменяя тем самым кримпер.

Преимущество стриппера, если сравнивать его с теми же ножами или бокорезами, которые все-таки иногда используют для снятия изоляционного слоя проводов, заключается в аккуратности работы. Удаление внешней изоляции выполняется без опасности повреждения внутреннего слоя, покрывающего металлическую жилу, а удаление внутренней изоляции происходит без нарушения целостности токонесущей жилы.

Принцип работы стандартного инструмента заключается в обработке проводника двумя встречными ножами, форма каждого из которых представляет собой половину окружности.

При смыкании лезвий образуется полная окружность, калибр которой соответствует диаметру жилы, а значит, прорезается только изоляционный слой без повреждения металлической сердцевины. Далее достаточно потянуть за сам провод, двигая инструмент вокруг жилы, и изоляционный слой без усилий сползает с его конца.

Материал

В зависимости от вида стриппера и бренда, для производства этого инструмента применяют порой совершенно разные материалы. Например, рычажные модели изготавливают из инструментальной стали, где рукояти покрыты изоляционным пластиком с резиновыми вставками, высокопрочного полиамида с изолирующими свойствами или/и стекловолокна.

Другие варианты могут быть полностью из пластика со вставками металлических лезвий.

Форма

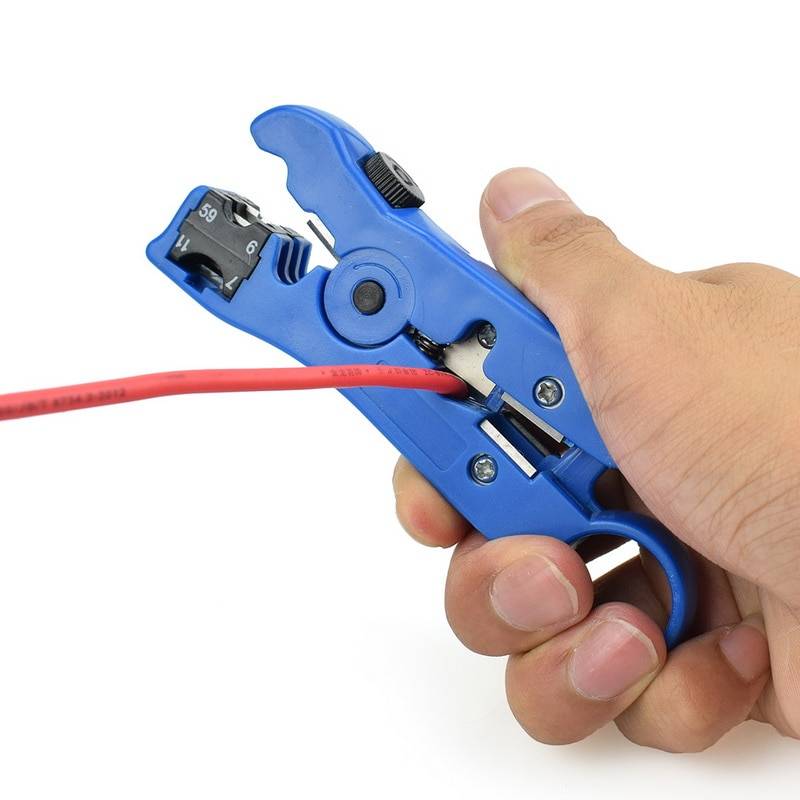

Для стрипперов характерным является разнообразие форм. Так инструмент может быть выполнен в виде пассатижей с прямыми губками, либо же с изогнутой рабочей частью и торцевым захватом, что позволяет работать в условиях ограниченного пространства.

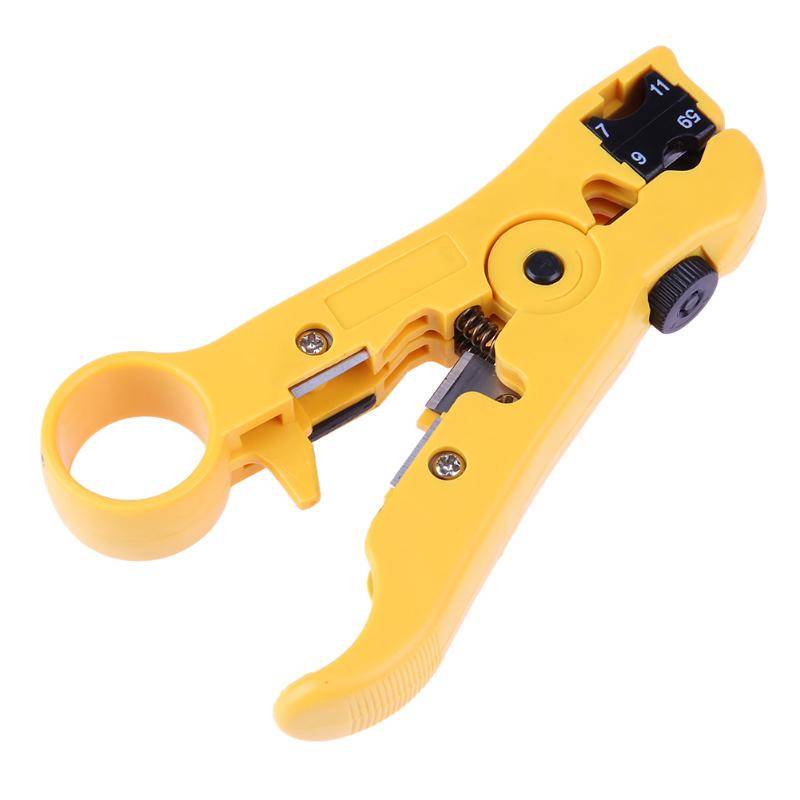

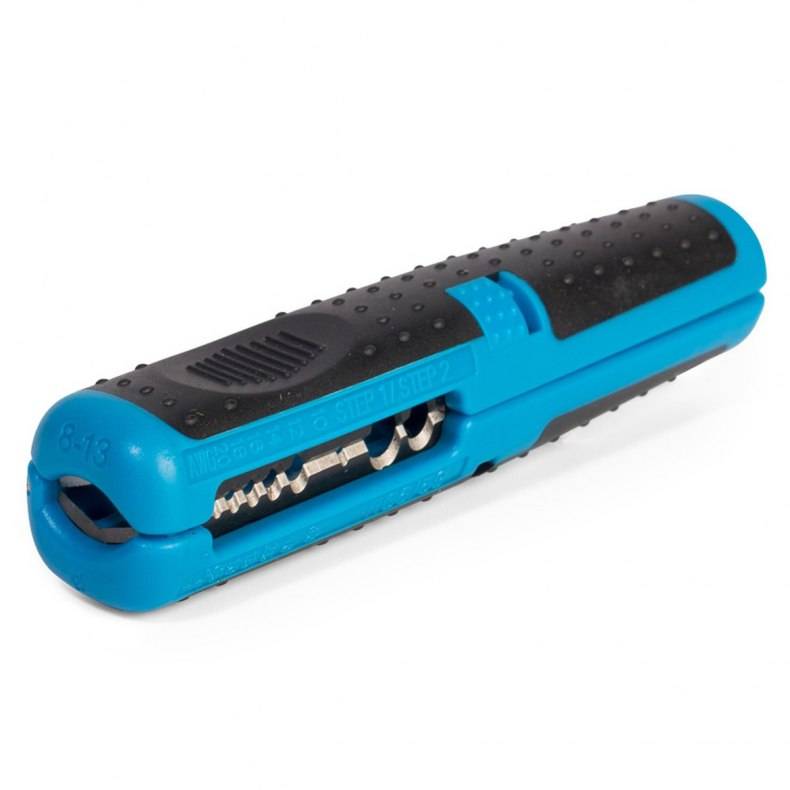

Также стриппер бывает цилиндрического вида, где отверстия с лезвиями под определенный диапазон диаметров проводки находятся сбоку.

Размеры и вес

Длина инструмента обычно составляет 140 – 220 мм, ширина 10 – 30 мм, а высота 60 – 130 мм. Весят стрипперы в среднем от 50 до 350 г.

Регулировка диаметра и глубины реза

Способность регулировки очень важна, так как именно от нее зависит качество реза и целостность оголенных жил. Многие электромонтажники отказываются от автоматического инструмента в пользу механического, так как не доверяют приспособлениям и привыкли самостоятельно устанавливать или выбирать нужные параметры.

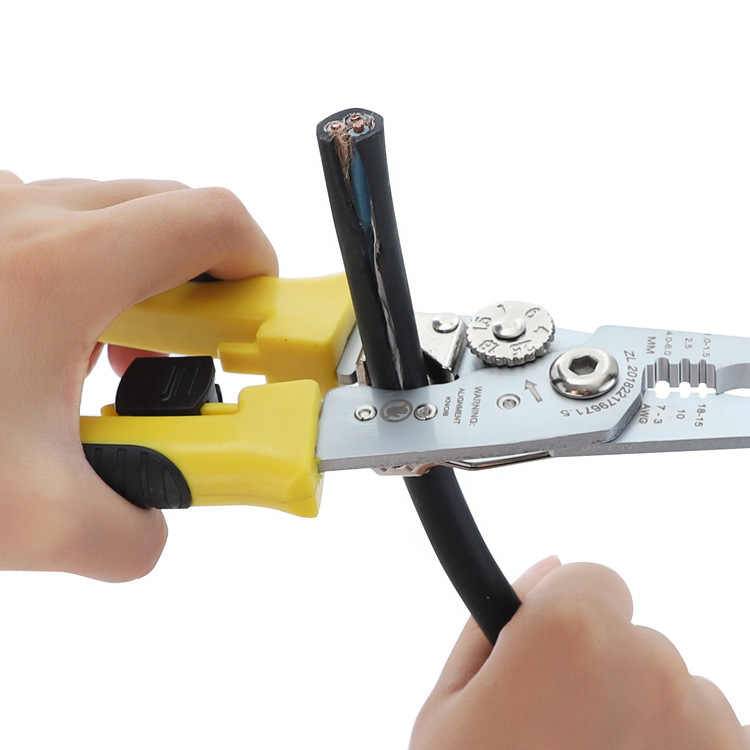

Образец универсальных клещей. Для оголения жил не нужны специальные гнезда – инструмент автоматически настраивается на нужный диаметр, при этом может зачищать одновременно 2 и более проводов

Для регулировки глубины в некоторых видах стрипперов установлен ограничитель – небольшая пластиковая или металлическая деталь, фиксирующая жилы в определенном положении. Дальше ограничителя провод просто не вставить, поэтому рез осуществляется строго по заданной глубине, например, 10 мм.

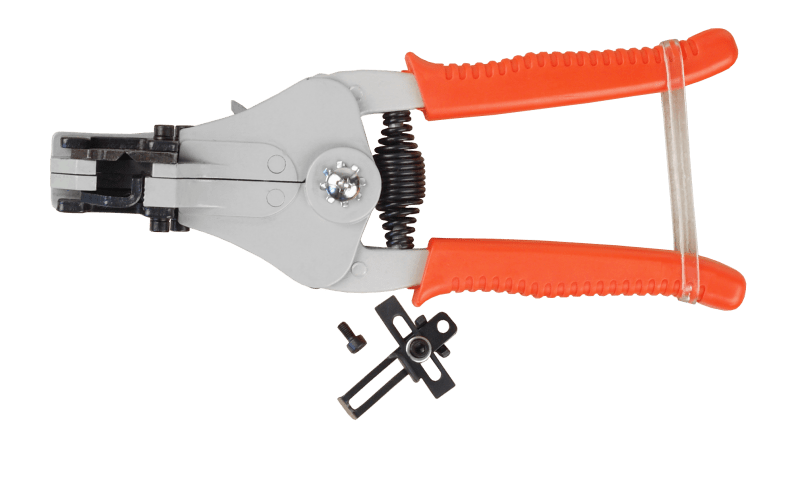

Рассмотрим, как происходит работа с регулируемым инструментом. В качестве образца – простейшие кусачки.

Регулировка осуществляется вручную, с помощью винта, вставленного в одну часть режущего механизма. Изоляция ручек рассчитана на 1000 V
Никаких меток или шкалы на инструменте нет, поэтому диаметр настраивается «на глазок»

Подкручиваем винт, вставляем провод и аккуратно нажимаем на ручки
Чтобы снять отрезанный кусок полимерной изоляции, осторожно тянем ручки на себя, вследствие чего пленка соскальзывает и провод оголяется
Пользоваться регулируемым инструментом без точной шкалы рекомендуем только опытным монтажникам, набившим руку на работе с проводами различного диаметра

Если требуется максимальная точность, приобретайте автомат или отдайте предпочтение стрипперу для снятия изоляции с набором отверстий под разный диаметр.

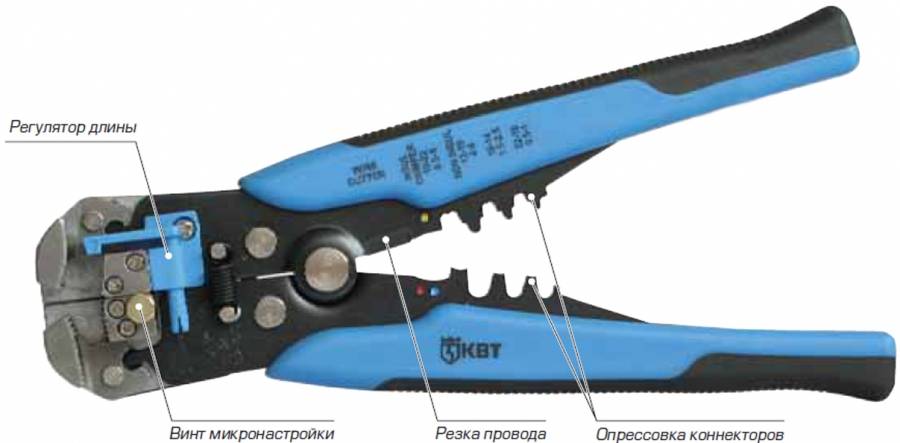

Дополнительные возможности

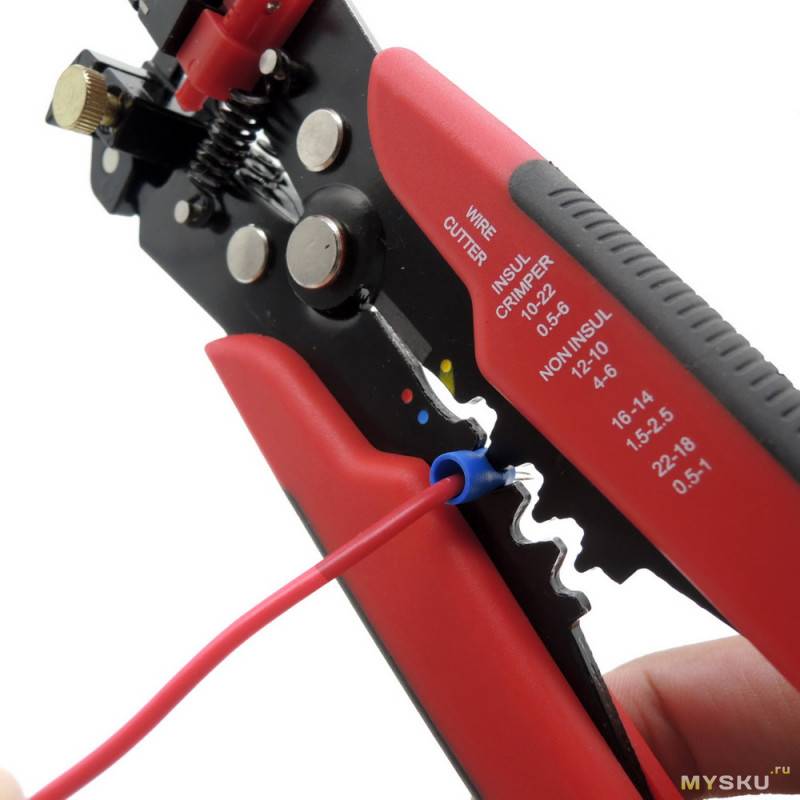

Некоторые стрипперы многофункциональны, то есть снятие полимерной изоляции – это одно из назначений, возможно, и основное. Например, многие клещи, даже автоматические, часто оснащены небольшим лезвием. Оно служит для обрезания провода для нужной длины перед его зачисткой.

Универсальные клещи для витой пары имеют два рабочих гнезда, маркированные как 8P и 6P – они рассчитаны не только на зачистку, но и на обжим сетевых и телефонных коннекторов

Критерии выбора инструмента

Как выбрать стриппер? Для этого предлагаем учитывать несколько факторов.

Они заключаются в следующем:

  • Выбор конструкции. Если инструмент будет реализоваться в домашних целях, то специалисты рекомендуют выбирать модели ручного или полуавтоматического типа. Работать таким стриппером удобно новичкам и профессионалам. Можно зачистить концы проводника, площадь сечения которых не превышает 6 мм;
  • Дополнительный набор функций. Как уже было отмечено выше стрипперы могут иметь простое строение или сложный механизм, позволяющий осуществлять несколько операций одновременно. Бюджетные варианты могут быть предназначены только для зачистки проводников. Полуавтоматические стрипперы могут осуществлять резку кабеля, определение площади сечения, удаление защитной изоляции, обжим для наконечников. Работать многофункциональным прибором способен профессиональный электрик;
  • Стоимость. Цена напрямую зависит от производителя, функциональности инструмента. Например, если стриппер стоит до 500 рублей, он позволит аккуратно удалить пластиковый слой с поверхности металлического провода. Автоматические модели позволяют быстро осуществить обжимку и зачистку проводника;
  • Материал корпуса. Качественные изделия выполняются из прочных металлических сплавов, а их ручки сделаны из полимерного пластика. Изделия с алюминиевыми наконечниками прослужат слишком мало времени. Любое физическое воздействие может стать причиной деформации основы и её поломки.

Приобретать многофункциональные инструменты рентабельно в ходе регулярных электромонтажных работ.

Конструкция

Конструктивно съемник имеет 4 вида лезвий для разных работ:

ножи с автоматической регулировкой кольцевого надреза

клык-нож для продольного разреза

лезвия для снятия изоляции с самих жил провода. Рассчитаны на сечение от 0,2мм2 до 4мм2

внешний выдвижной вспомогательный нож для дополнительных работ, если первые три ножа не могут быть использованы. Он может быть зафиксирован в трех разных положениях.

Бывает полезен при разделке кабеля с веревкой или нитями внутри. А еще им можно перерезать пластиковые хомуты крепления или просто точить карандаши.

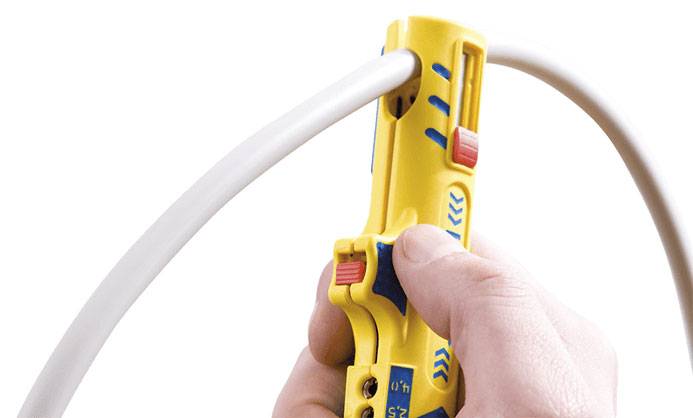

Самое главное преимущество и отличие Jokari N15 от других аналогов – это отверстие в верхней части корпуса для пропуска через него длинных кусков кабеля. (У книпекса в более поздних моделях также появился подобный нож с отверстием в корпусе. Ознакомиться можно здесь.)

И эта длина не будет ограничена размерами самого съемника. Такой съем изоляции бывает просто необходим в больших распредшкафах, когда автоматы стоят сверху, а шинка заземления в самом низу. Вот и приходится разово зачищать внешнюю оболочку на 0,5м и более.

Просто пропускаете кабель через отверстие и с небольшим усилием вытягиваете стриппер на себя, разрезая изоляцию на необходимую длину. Такой способ идеально подходит для кабеля NYM.

Кроме NUM можно резать и другие круглые марки кабеля – ВВГнг, многопарные UTP.

Изоляция с провода ПВС снимается плохо и то, если сечение от 4мм2 и выше.

А вот с кабелем с резиновой изоляцией КГ работать вообще не получится, хотя он и круглой формы.

Для удобной переноски ножа на боковой поверхности имеется прищепка. Ее можно удобно пристегнуть на пояс или карман и освободив таким образом руки без проблем работать на высоте, стремянке или лестнице под потолком.

Для того, чтобы инструмент не был постоянно в открытом состоянии имеется защелка. При этом две половинки закрываются очень плотно. Жилу в таком положении просунуть между ножами не получится, придется его каждый раз приоткрывать.

Например у Knipex аналогичного исполнения, можно снять изоляцию именно с самой жилы, даже когда обе половинки защелкнуты.

jokari и knipex в закрытом состоянии

Все ножи у стриппера Jokari 15 золотистого цвета, так как покрыты они титановым напылением. Это обеспечивает большую износостойкость и долговечность инструмента.

Однако помните, что все это напыление не спасает, когда нож попадает на медь. А если вы при этом еще и прижмете поглубже или начнете тянуть поперек, то вмятины и дефекты в этом случае гарантированы. Особенно если это моножила.

Нож электромонтера – традиционное приспособление

Нож с изогнутым лезвием упрощает работу и ускоряет процесс снятия изоляции. Различают несколько разновидностей такого приспособления.

Особенности использования прибора

Нож электромонтера больше подходит для зачистки плоских кабелей. Опытные мастера без проблем снимут изоляцию и с проводов круглого сечения, но удобства пользования будет меньше.

Снятие защитной оболочки с помощью ножа надо проводить в перчатках, чтобы избежать травмы. Это особенно актуально при зачистке кабеля, изготовленного по ГОСТу. Толщина изоляции такого проводника значительно больше, чем у провода по ТУ, и она плотнее прилегает к жилам, что усложняет работу.

Выполняя зачистку, инструмент надо держать под острым углом относительно кабеля. Если этим правилом пренебречь, то высок риск повреждения проводника из мягкого металла

Оплетку снимают легкими движениями, срезая изоляцию от себя.

Главные плюсы использования ножей:

  • доступная стоимость;
  • наличие моделей с изолированной ручкой;
  • практичность – нож подходит для проводов разного диаметра.

Основной минус – длительность работы. Зачистка кабелей большого сечения достаточно трудоемка. Кроме того, при малом опыте есть риск повреждения жил.

Разнообразие ножей электрика

Различают три варианта электромонтерских ножей. Они отличаются между собой формой лезвия и типом наконечника.

Нож с пяткой. Приспособление с коротким, вогнутым вовнутрь клином. Перпендикулярно лезвию напаяна «пятка», ограничивающая глубину надреза.

Такой нож отлично подходит для подготовки проводов с двойной изоляцией, когда верхний защитный слой надо снять, а нижний – оставить в целостности

Плужковый инструмент лучше использовать для проводов с жесткими жилами, мягкую опоясывающую оболочку нож снимает хуже.

Нож с клювом. Инструмент с закругленным лезвием. У такого ножа изгиб очень плавный в отличие от «пятки». Специфическая форма клина усложняет работу, приспособление чаще используют опытные мастера.

Острие в форме клюва подходит для кругового разреза оболочки

Продольный надрез надо выполнять с особой осторожностью, так как ограничителя глубины реза нет. Нож с крючком

Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык

Нож с крючком. Такому инструменту под силу поперечный срез и продольная разделка кабеля. Провод фиксируется сверху скобой, а изоляцию прорезает острый клык.

На ноже можно установить глубину разреза защитной оболочки – для этого предусмотрено регулировочное колесико

Такая модель универсальна и подходит для обработки большинства типов кабелей. Девайс популярен у профессиональных электриков.

Оценка качественных параметров инструмента

При выборе ножа для зачистки изоляционного слоя, необходимо руководствоваться рядом правил.

Основные требования:

  1. Лучше использовать нож с небольшим лезвием. Инструментом будет удобно применять в ограниченном пространстве (шкафе, щитке).
  2. Лезвие должно быть из прочной стали – такой металл дольше сохраняет остроту.
  3. Кромку лучше выбирать прямую – это упростит разделку проводов с двойной изоляцией.

Надо обратить внимание на заточку лезвия. Оно не должно быть слишком острым, иначе легко пораниться при работе

Кроме того, отточенным острием можно нечаянно испортить жилы обрабатываемого кабеля или соседние провода

Некоторые инструменты имеют изолирующую рукоятку. Показатель максимального напряжения, которое способен выдержать нож, указан на самом приборе.
