Дымоход для газового котла — нормы и требования к монтажу

Правила выведения дымохода через стену

Редко, но бывают случаи, когда дом построен без учёта дымоходной системы. Тогда возникает необходимость решения сложной задачи. Обязательное условие при сборке выводной конструкции — наличие горизонтальной трубы, соединяющей котел и наружную вертикальную трубу.

Пунктом начала монтажа дымоотвода станет отопительный прибор, к которому крепится труба устанавливаемой системы под углом 90◦. Дальнейший процесс вывода конструкции через стену удобно разбить на несколько этапов:

  • убедившись, что в подготовленном месте на стене не проходит никаких стыков коммуникаций, проставляют разметку и проделывают отверстие;
  • образовавшийся проход надежно изолируют с помощью специальных материалов;
  • каждую секцию газовыводящей трубы крепят к внешней стене на одинаковых промежутках для равномерного распределения нагрузки (около 60 см каждый, но не менее 40 см);
  • все стыки обязательно герметично фиксируют;
  • если стена деревянная, необходимо изолировать трубу с помощью жаропрочного материала, во избежание возгорания;
  • завершая монтаж дымоходной системы, на вершине выводящей трубы крепят специальный колпак.

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.

Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина). Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания

В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

О правилах монтажа

Чтобы построить правильный дымоход, нужно не только соблюсти общие требования, но и придерживаться конкретных правил, регламентирующих его прокладку:

· подключение газоиспользующего оборудования к дымоходной системе производится стальной трубой или гофрой таким образом, чтобы на выходе получился вертикальный участок длиной не меньше 15 см;

  • расстояние от этого соединителя до несгораемых конструкций – 50 мм, до горючих – минимум 250 мм
  • максимальная длина горизонтального участка, прокладываемого с уклоном 0,01 в сторону котла, составляет 3 м;
  • число поворотов на всем протяжении газохода – не более трех;
  • допускается отклонение от вертикали до 30° на расстояние до 1 м без уменьшения сечения канала;
  • минимальная глубина кармана с ревизионной дверцей – 25 см;
  • дымоотводный патрубок теплогенератора необходимо оснастить шибером;
  • при пересечении перекрытий из горючих материалов керамической трубой или сэндвичем надо выдержать расстояние 380 мм от внутренней стенки до деревянной конструкции;
  • колпаки или зонтики на дымоходы от газовых котлов не ставятся, дабы избежать обледенения и угара в помещениях.

Невзирая на впечатляющий список требований, выдержать их не так уж трудно. Дымоходные каналы внутри стен выкладываются в процессе строительства, когда у вас есть на руках проект и возможность в любой момент исправить огрехи. Если частный дом уже построен, организовать отвод продуктов горения сподручнее дымоходами сэндвич, надо только решить, прокладывать трубу внутри или вынести за пределы здания. Второй вариант наиболее предпочтителен при условии, что котел расположен неподалеку от внешней стены.

Что касается монтажа коаксиальных труб, то к нему предъявляются такие же требования. Горизонтальный участок не должен быть длиннее 3 м, а расстояние до сгораемых конструкций – 25 см. Чтобы при сильных морозах конец газохода не обледеневал от конденсата, внутренний канал необходимо выпустить на 5—10 см дальше наружного.

Где разместить дымоход

Дымоход для жилой постройки можно расположить в нескольких местах:

Снаружи дома.

Особенности такого монтажа будут следующими:

  • оснащать теплоизоляцией требуется всю длину трубы;
  • конструкция всегда доступна к демонтажу и любым ремонтным работам;
  • отсутствие необходимости подбора разнотипных частей для всей конструкции;
  • высокий показатель безопасности.

Внутри жилой постройки.

Такой монтаж отличается следующими моментами:

  • утеплять нужно лишь ту часть дымовой трубы, которая находится за пределами помещения, то есть на улице;
  • более сложный процесс установки и ремонта;
  • потенциальный риск попадания в дом вредных веществ, образуемых в процессе сгорания топлива;
  • необходимость приобретения разных по типу деталей для монтажа трубы.

Требования для установки котла в кухне

Планировка кухни осуществляется с учетом требований, распространяющихся на установку газового отопительного оборудования. Действующие нормативные документы определяют:

  1. Наличие двери, разделяющей кухню и другие помещения.
  2. Минимальные требования относительно оконных проемов.
  3. Присутствие приточно-вытяжной вентиляции.
  4. Расположение розетки, труб котла.
  5. Требования к системе дымоотведения.

Читать также: Булочки из слоеного теста с повидлом фото

Интерьер кухни с газовым котлом на стене или полу, должен строго соответствовать действующим СНиП и санитарным нормам. При выявленных грубых нарушениях, представитель Газового хозяйства имеет право отключить подачу газа и наложить штрафные санкции.

Нужна ли дверь на кухню при установке котла на газе

Требования к установке газовых котлов отопления на кухне, оговаривают, что помещение должно быть отгорожено от коридора и жилых комнат дверным полотном. Категорически запрещается заменять дверь аркой.

Двери на кухне с установленным газовым котлом, не должны иметь нижнего порога, для беспрепятственной циркуляции воздуха. В качестве альтернативы, допускается врезка в полотно конвекционного канала, закрытого декоративной панелью.

Нужна ли форточка в кухне, если стоит газовый котел

Правила размещения газового отопительного котла на кухне, в частности, СП 54.13330, оговаривают необходимость в оконном проеме с установленной форточкой. Строго говоря, металлопластиковые стеклопакеты с открывающимся окном (не имеющие форточки) являются нарушением норм

Но, обычно представители газовой службы, не обращают на это внимание

Форточка, как и конвекционные отверстия в двери на кухню, необходимы для обеспечения непрерывной циркуляции воздушных потоков

Если требуется встроить газовый котел в кухонную мебель, важно особенно тщательно выбирать расположение, чтобы оно соответствовало направлению циркулирующего воздуха. В фасаде мебели, также делают конвекционные отверстия

Каким должен быть потолок на кухне

Согласно этому правилу, делать натяжной потолок в кухне, если планируется установка котельного оборудования, работающего на газе, не рекомендуется. Запрещается применение пластиковых панелей. Рекомендуется использование гипсовых и цементно-песчаных штукатурок с последующим окрашиванием поверхности.

Где должна быть установлена розетка котла

Расстояние от газового отопительного оборудования до розетки, оговаривается в инструкции по эксплуатации. Данное требование контролируется органами Газнадзора. Электророзетка для котла монтируется не ближе чем в 1 м.

Еще одно требование, это правильное расположение холодильника на кухне, относительно газовых отопительных приборов. Минимальное расстояние должно быть не менее 30 см. Промежуток необходим для обслуживания котла.

Как вывести дымоход из кухни для газового котла

Чтобы правильно расположить на стене газовый котел в сочетании с кухонным гарнитуром, потребуется учесть прохождение дымохода. Котельное оборудование устанавливают как можно ближе к месту, где дымовая труба выходит на улицу. Так, можно избежать необходимости сверлить отверстия в шкафчиках для прохождения дымохода.

Коаксиальный дымоход выводится через стену. Атмосферные модели, подключаются исключительно к специально предусмотренному вытяжному каналу.

Требования и нормы, оговаривающие установку и размещение газового котельного оборудования на кухне, требуют неукоснительного соблюдения. Чтобы избежать ошибок, стоит получить консультацию у инспектора газовой службы.

О чем говорят СНиПы

Устройство дымопроводов для газовых котлов регулируется СНиП 2.04.05-91, а также ДБН В.2.5-20-2001

  1. Один котел – один дымоход. Запрещено совмещение, установка тройников и т.д.
  2. Продукты сгорания необходимо периодически вычищать, для этого оборудуются карманы с глубиной в 250 мм.
  3. Высота трубы не менее 5 метров.
  4. Возвышение труб над кровлей должно быть устроено с учетом п.3.73. из СНиП 2.04.05-91.
  5. Диаметр дымоотводной трубы должен быть не меньше диаметра выхода трубы самого котла.
  6. Проверка и чистка системы осуществляется ежегодно перед отопительным сезоном.

О том, как правильно выбрать и смонтировать дымоход смотрите видео:

https://youtube.com/watch?v=yKKaZneQDa0

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

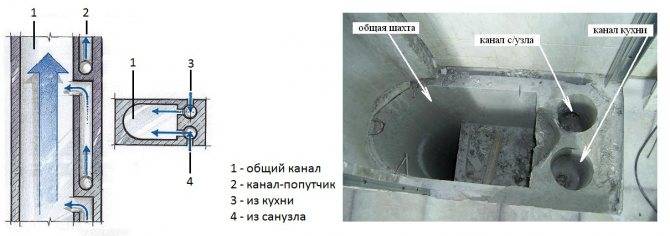

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

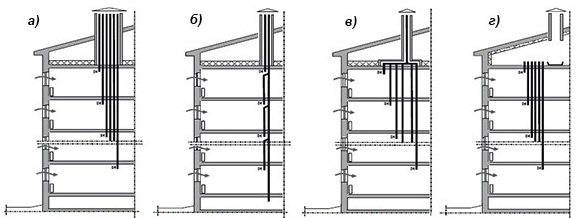

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Место установки отводаНаименьшие расстояния, м
до котла с естественной тягойдо котла с вентилятором
Мощность оборудованияМощность оборудования
до 7,5 кВт7,5–30 кВтдо 12 кВт12–30 кВт
Под вентиляцион­ным отверстием2,52,52,52,5
Рядом с вентиляционным отвер­стием0,61,50,30,6
Под окном0,25
Рядом с окном0,250,50,250,5
Над окном или вентиляционным отверсти­ем0,250,250,250,25
Над уровнем земли0,52,22,22,2
Под частями здания, выступаю­щими больше 0,4 м2,03,01,53,0
Под частями здания, выступаю­щими меньше 0,4 м0,31,50,30,3
Под другим отводом2,52,52,52,5
Рядом с другим отводом1,51,5

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой  0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают  высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать  трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

Установка котла

Монтаж любого газового оборудования выполняется мастером-газовиком, самостоятельная его установка строго запрещена. Схему установки котла производитель прикладывает к документации отопительного прибора, и она пригодится мастеру по монтажу.

Оборудование котельной дома потребует вмешательства опытных специалистов

  1. При установке агрегата в котельной нужно правильно устроить полы. Они должны быть выполнены из негорючего материала и иметь слив для воды. Он необходим для отбора теплоносителя из контура отопления в случае аварийной ситуации.
  2. Монтаж газового оборудования не производится при минусовой температуре, она должна составлять не менее пяти градусов тепла. Но и при слишком высокой температуре устанавливать оборудование небезопасно, поэтому она не должна превышать 35 градусов.
  3. На стене по уровню делается отметка для кронштейна, на который затем будет подвешен котел.
  4. Если устанавливают двухконтурный газовый прибор, то на трубу обратки ставится сетчатый фильтр. Он необходим для того, чтобы теплообменник долго оставался чистым. С двух сторон фильтра и на патрубки котла ставятся шаровые краны.
  5. Подключая котел к газоснабжающей магистрали, перед ним устанавливают счетчик для газа, специальный газовый кран, сигнализатор загазованности и термозапорный клапан.
  6. Розетка, в которую будет подключаться котел, если он энергозависим, обязательно должна иметь заземление.
  7. Когда патрубки котла подсоединены к водопроводу и газоснабжению, систему нужно заполнить водой. Это делается медленно, чтобы в будущем теплоносителе не застаивался воздух — у него будет возможность уйти из контура по воздухоотводным приспособлениям. На период заполнения системы котел нужно отключить от электропитания.
  8. Перед тем, как запустить котел, нужно обязательно проверить соединения газовых труб на утечку газа. Это сделать очень просто — нужно сбить густую пену из любого моющего средства и с помощью губки нанести ее на соединительные элементы. Если присутствует утечка, то обязательно надуется мыльный пузырь, а если труба присоединена герметично, пена будет постепенно оседать. Только после всех этих манипуляций можно запускать работу системы, подключив ее к электроснабжению.

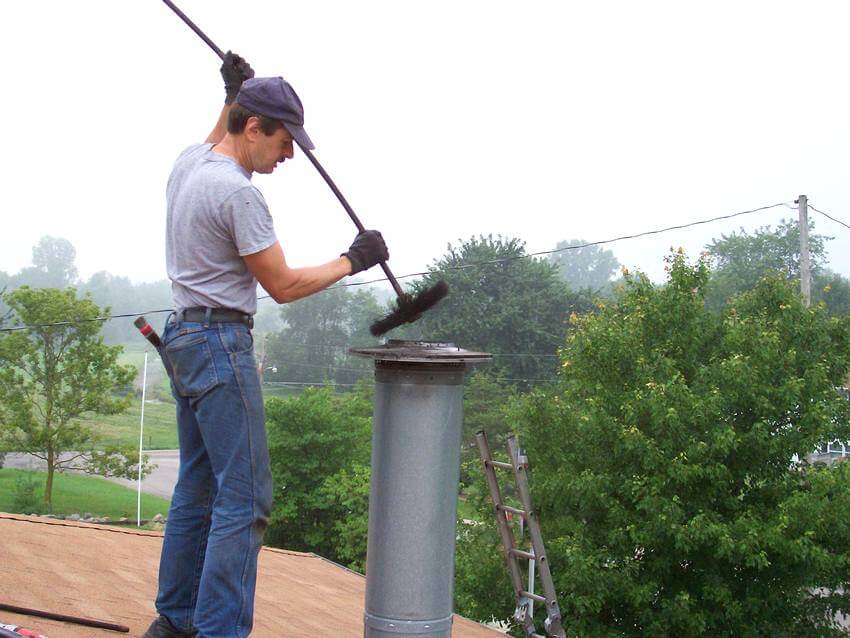

Обслуживание и чистка

Безопасная работа котлов, прежде всего, зависит от исправной работы дымоотводной системы котла отопления. В процессе работы дымовые каналы забиваются сажей, которая может самовоспламеняться, горение ее происходит при температуре 1000 С, что способно разрушить любую дымоотводящую систему, перебросив огонь на крышу и другие важные конструктивные элементы в доме. Для того чтобы этого не произошло, выполняют периодическую очистку дымовых каналов и газоходов котла.

Своевременная очистка газохода важна по ряду факторам. Прежде всего, от этого будет зависеть эффективность системы дымоудаления, для обеспечения полного горения и удаление уходящих газов.

Во-вторых, чистый дымоход для газового котла в частном доме это обеспечение собственной безопасности и сохранения имущества от пожара.

Нормы, которые регламентируют периодичность проверок дымохода зависят от использованного топлива. При использовании твердотопливных котлов на угольном топливе с мощностью менее 50 кВт, очистка выполняется не менее 4 раз/год, а свыше 50 кВт – 6 раза/год.

Таким образом, подводя итог, можно обозначить, то система дымоотведения любого котла, является важным элементом безопасности жилого дома.

Для того чтобы обеспечить безаварийную работу котла и пожарную безопасность в доме, перед тем как правильно сделать систему, она должна тщательно рассчитываться и устанавливаться согласно требованиям СНИП и проекту установки газового котла.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

  • намечаем в перекрытиях и крыше отверстия для трубы;
  • сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Правила устройства для котлов с естественным отводом продуктов сгорания

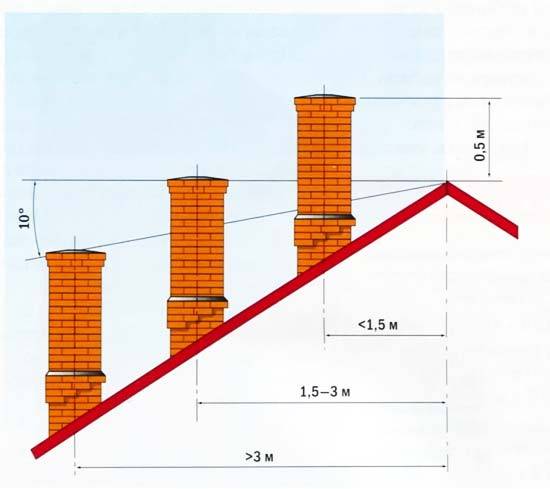

    • Дымоотводная труба обязана располагаться над коньком кровли, выше его минимум на 0,5 метра, при условии, что ее ось находится близко к коньку или парапету (менее чем 1 м и не более чем на 1,5 м).
    • Если труба расположена дальше от конька (от 1,5 м до 3 м), то ее высота должна быть вровень с коньком.
    • При расположении дымохода на расстоянии более 3 м, его высота обязана не превышать границу линии, проложенной вниз от конька под углом в 10°к горизонтали.
    • При наличии плоской крыши, высота вашего дымоотвода также должна иметь минимальную границу – в 0,5 м, а в случае с совмещенной кровлей – в 2 м.
  • Систему для выброса продуктов горения необходимо закреплять к стене с промежутком не более чем через 2,5 метра, на участках с уклоном – каждые 1,5 метра.
  • Хомут необходимо использовать на всяком соединительном участке утепленного дымохода.
  • Колено дымохода должно иметь угол уклона не менее 15 °и не более 90° (допускается не более трех поворотных колен в системе). Следующий за поворотом вертикальный участок обязан быть четко зафиксирован креплением. Запрещается нагружать наклонные участки трубы или ее отводы.

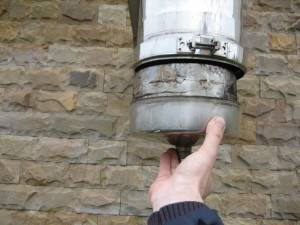

  • Обязательно оснащение дымохода конденсатоотводом, который должен быть доступен для обслуживания.
  • Дымоход необходимо изолировать от легковоспламеняющихся материалов с помощью кирпичной кладки или асбокартона. Расстояние от соединительной трубы до легковоспламеняющихся поверхностей должно составлять не менее 25 см, а если нанесен слой защиты – от 10 до 5 см.
  • Стабильную тягу можно обеспечить, если возвести трубу выше зоны ветрового подпора.

  • Системы дымоотвода, возведенные внутри здания необязательно дополнительно утеплять, но позаботиться о герметичности и о системе вентиляции – необходимо. Ядовитый дым запросто просочиться даже сквозь кирпичную кладку защитного кожуха.
  • Участки, располагающиеся снаружи сооружения, утепляют. При отсутствии теплоизоляции газы быстро охлаждаются, тяга снижается, мощность котла падает. На стенках образуется конденсат.

Собираем осушитель воздуха своими руками: схема и принцип работы.

Если воздух в комнате у ребенка слишком сухой, стоит задуматься о покупке увлажнителя.

Вентиляция в частном доме для газового котла нормы требования. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

Пожарные требования

Согласно СНИП, дымоход и каналы вентиляционные должны проверяться и производиться чистка:

  1. Перед началом отопительного сезона — дымоходы, в которых котлы и нагревательные приборы работают сезонно.
  2. Не менее одного раза в квартал — комбинированные и кирпичные дымоходы.
  3. Не менее 1-го раза в год — асбестоцементные дымоходы и каналы, гончарные, сделанные из жаростойкого бетона.

Первичная проверка дымоходов газовых котлов должна коснуться таких моментов:

  • правильность использования материалов, проводят согласно требованиям ДБН В.2.5–20;
  • наличие засорений каналов;
  • проверка перегородок, которые служат защитой горючим конструкциям;
  • насколько отделены вентиляционные и дымовые каналы;
  • насколько исправен и правильно расположен оголовок;
  • проверка наличия нормальной тяги, этот параметр зависит от правильности постройки, в частности, влияние оказывает высота и сечение трубы (см. Как улучшить тягу).

Повторно производится проверка вентиляции и дымоходов на наличие засорений, их разделения и плотности, проверяется тяга:

  • Проверка в первый раз и после ремонта вентиляций и дымоходов проводятся специалистами спец. организации при участии эксплуатационной организации. Полученные результаты вписываются в акт.
  • В случае признания вентиляционных каналов и дымоходов газовых котлов негодными и не подлежащими эксплуатации, проверяющий обязан предупредить в письменной форме хозяина об опасности использования газовых приборов.
  • Дымоход СНИП в частных домах позволяет владельцам прочищать вентиляционные каналы и дымоходы при наличии документа о прохождении инструктажа.
  • Перед началом ремонта вентиляционных проходов и дымоходов газовых котлов эксплуатационная организация, которая является владельцем многоквартирного дома, обязана предупредить жильцов о начале ведения работ. После окончания ремонта все дымоходы и вентиляционные каналы следует подвергнуть проверке.

Требования для помещений при размещении в них газовых приборов

Дымоход должен отвечать установленным нормам!

СНиП  — о многоквартирных жилых домах;

СНиП  — изложено все о кондиционировании, вентиляции и отоплении;

СНиП  — инструкции о газораспределительных системах;

СП  — расскажет о создании проекта и строительстве одноквартирных домов, используемых для проживания;

СП — о строительстве и проектировании систем газораспределения из труб различных вводов.

О чем говорит буква закона:

Помещение, в котором будет размещен газовый водонагреватель и предусмотрен дымоход газового котла для отвода сгораемых продуктов, должно соответствовать определенным требованиям, регламентируется не только площадь, но и высотка потолков. Так, высота потолков должна быть не меньше 2-х метров. Объем площадей не меньше 7,5 м³ для установки одного прибора, и не меньше 13,5 м³ для двух агрегатов.
В помещении также должен быть оборудован вентиляционный канал

Следует предусмотреть в нижней части двери или стены решетку или проход между полом и дверью, где живое сечение должно быть не меньше 0,02 м².
Внимание: Недопустимо выводить дым в канал вентиляционный. На дымовых каналах запрещается устанавливать вентиляционные решетки.
В помещениях, имеющих стандартную вытяжку, компенсировать удаляемый воздух требуется за счет проникновения его снаружи помещения, а также за счет замещения из остальных площадей этой квартиры.
Внимание: При герметичной установке окон в помещении возможно отключение колонки из-за непостоянного поступления воздуха

Это связано с автоматикой самой колонки.
В ванной комнате и подсобных помещениях двери должны открываться наружу.
В помещении ванной комнаты установка розеток и выключателей категорически запрещается.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
