Датчик тяги газового котла: как устроен и работает + тонкости проверки функциональности

Типы датчиков

Подобные датчики классифицируются по котлам, в которых они установлены, а котлы классифицируются по виду тяги, которая в них обеспечивается.

Котлы бывают:

  • с естественной тягой;
  • с принудительной тягой.

Датчики в них выполняют одну и ту же функцию, работают примерно по одному и тому же принципу, хотя имеют разную конструкцию.

С естественной тягой

В газовых устройствах, в которых тяга обеспечивается естественным образом, камера сгорания имеет открытый тип, а скорость вывода продуктов сгорания регулируется изменением размеров выводной системы.

Контроллер в такой установке – высокочувствительная пластина из биметаллического материала, к которой подсоединен контактный провод. Если тяга поддерживается на нормальном уровне, то пластина остается в первоначальном положении и устройство работает дальше без перебоев.

Если температура повышается и достигает определенного уровня (прописан в технической документации), то металл пластины за счет особой структуры строения начинает плавиться и контакт от него отстает, закрывая газовый клапан. Как только причина неисправности устраняется, газовый клапан возвращается в первоначальное положение.

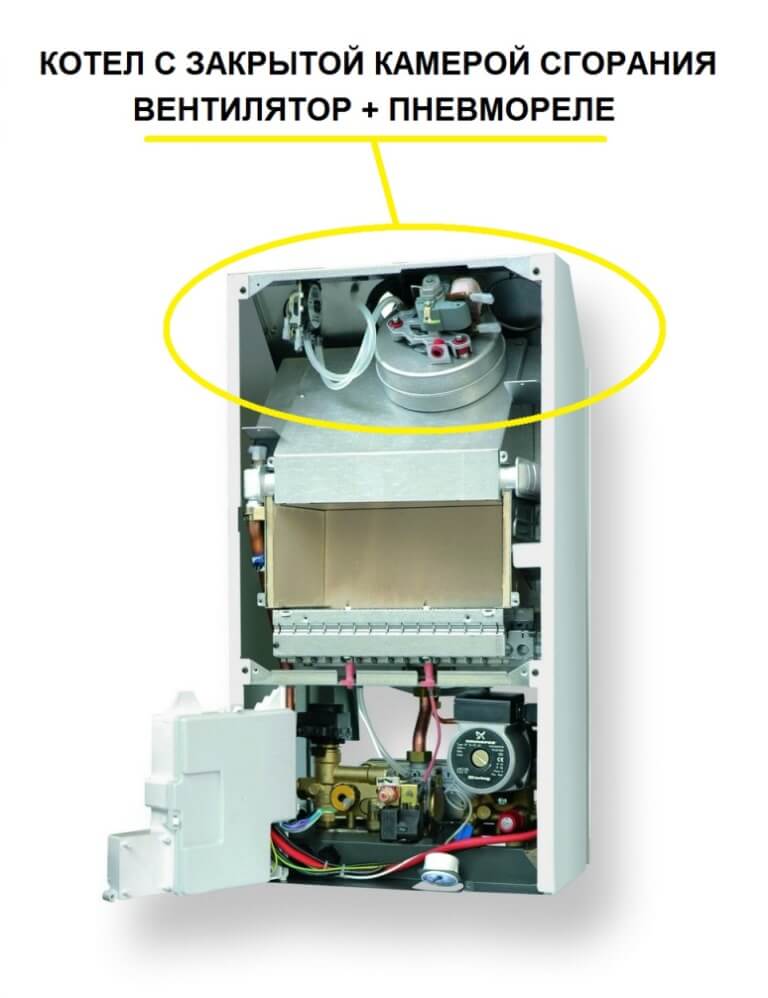

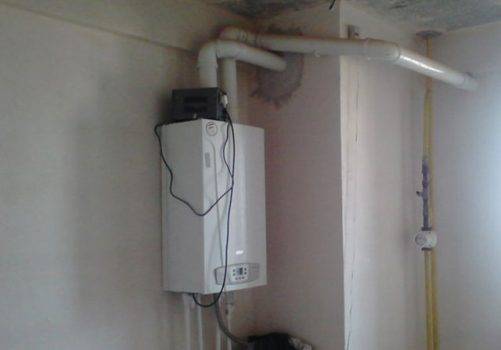

С принудительной тягой

В установках с принудительной тягой камера сгорания имеет закрытый тип, а выход продуктов горения обеспечивается за счет установленного на выходе трубы вентилятора.

В таких устройствах контроллер имеет более сложную конструкцию. Он является чувствительной мембраной, работающей в паре с термореле. Мембрана контролирует скорость вывода продуктов горения. Если она опускается меньше заданной, то мембрана перестает деформироваться и реле размыкает контакты, отключая подачу газа.

Как работает датчик тяги в газовом котле?

Датчики тяги могут иметь разное строение. Это зависит от того, в какой вид котла они установлены.

Функцией датчика тяги является выработка сигнала при ухудшении показателей тяги в котле

На данный момент есть два типа газовых котлов. Первый – котел с естественный тягой, второй – с принудительной.

Типы датчиков в котлах разного вида:

Если у вас котел с естественной тягой, то вы могли обратить внимание, что камера сгорания там открытая. Тяга в таких устройствах обустраивается с помощью правильных размеров дымохода. Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента

Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги в котлах с открытой камерой сгорания изготавливается на основе биометаллического элемента. Это устройство представляет собой пластину из металла, на которую прикреплен контакт. Оно устанавливается в газовом тракте котла и отзывается на изменение температуры. При хорошей тяге, температура в котле остается достаточно низкой и пластина ни как не реагирует. Если тяга станет слишком низкой, то температура внутри котла повысится, и металл датчика начнет расширяться. Достигнув определенной температуры, контакт отстанет, и газовый клапан закроется. Когда причина поломки будет устранена, газовый клапан придет в нормальное положение.
Те, у кого котлы с принудительной тягой, должны были заметить, что камера сгорания в них закрытого типа. Тяга в таких котлах создается за счет работы вентилятора. В такие устройства установлен датчик тяги в виде пневмореле. Он следит и за работой вентилятора, и за скоростью продуктов сгорания. Такой датчик изготовлен в виде мембраны, которая прогибается под воздействием дымовых газов, которые возникают при нормальной тяге. Если поток становится слишком слабым, то мембрана перестает выгибаться, контакты размыкаются и газовый клапан закрывается.

Датчики тяги обеспечивают нормальную работу котла. В котлах естественного сгорания, при недостаточной тяге, могут наблюдаться симптомы обратной тяги. При такой проблеме продукты сгорания не выходят на улицу через дымоход, а возвращаются обратно в квартиру.

Существует ряд причин, по которым может сработать датчик тяги. Устранив их, вы обеспечите котлу нормальную работу.

Из-за чего может сработать датчик тяги:

  • Из-за засорения дымохода;
  • При неправильном расчете размеров дымохода или некорректной его установки.
  • Если сам газовый котел был установлен неправильно;
  • Когда в котле с принудительной тягой был установлен вентилятор.

При срабатывании датчика, нужно в срочном порядке найти и устранить причину поломки. Однако не вздумайте принудительно замыкать контакты, это не только может привести к выходу из строя устройства, но и опасно для вашей жизни.

Газовый датчик защищает котел от поломки. Для лучшего анализа вы можете приобрести газоанализатор воздуха, он сразу сообщит о проблеме, что позволит быстро ее устранить.

Перегрев котла грозит поступлением в помещение продуктов горения. Что может оказать негативное влияние на здоровье вас и ваших близких.

Лучшие способы проверки тяги

Для корректной работы газовых колонок с открытой камерой сгорания понадобится хорошая тяга и правильное обустройство дымохода. Большинство современных моделей оснащены автоматической системой безопасности, предотвращающей запуск устройства при условии отсутствия тяги.

Далее рассмотрим, как можно проверить тягу в дымоходе бытового газового котла и колонки.

Способ #1 — с помощью анемометра

Профессиональную проверку тяги в дымоходе газового котла и колонки проводят с использованием специального измерительного прибора – анемометра.

С его помощью можно убедиться в наличии воздушного движения и определить его силу. Показатель должен равняться 1,96-29,40 Па.

Способ #2 — с использованием спички

Если использовать анемометр нет возможности, выполнить проверку можно следующим образом:

  1. Подготовить бумажные полоски и закрепить их на участке входа в шахтный канал. Предварительно следует снять горизонтальную часть дымоходной трубы. Движение части листка будет сигнализировать о наличии тяги.
  2. Определить достаточную тягу также можно с помощью пламени. Зажженную спичку следует направить вертикально в сторону смотрового окошка лицевой панели водонагревателя.

Дымоход следует проверять до розжига водонагревателя. Пламя, поднесенное к смотровому отверстию в верхней части колонки во время ее работы, должно втягиваться вовнутрь.


Проверять тягу в газовой колонке необходимо каждый раз, прежде чем включить устройство. Приоткройте форточку для притока воздуха

Способ #3 — проверка датчика тяги

В водонагревателе установлено несколько регулирующих модулей. Датчики перегрева, тяги, ионизации, давления воды предотвращают возникновение аварийных ситуаций.

Датчик тяги отслеживает температуру выводящихся газов, а при ее повышении реагирует соответствующим образом:

  1. Внутри датчика расположена биметаллическая пластина, присоединенная к газовому клапану.
  2. Металл, расширяющийся в результате перегрева, передает сигнал на отключение подачи газа.
  3. Остывшая пластина возвращается к исходным размерам, открывая при этом клапан.

Проверить исправность датчика рекомендуется при систематическом отключении колонки.

Сделать это можно несколькими способами:

  • поместить рядом с датчиком зеркало, его поверхность не должна вспотеть при включении водонагревателя;
  • на исправность датчика укажет отключение газовой колонки при закрытии дымохода заслонкой на 2/3.

В некоторых моделях водонагревателя регулятор устанавливают на пластиковое крепление, которое легко можно сдвинуть с места. Это также приведет к частым выключениям колонки.

Протестировать исправность датчика можно и с помощью омметра, его сопротивление должно равняться бесконечности. В противном случае деталь следует заменить.


Датчик перекрывает подачу газа в случае утечки газа и при плохом отводе продуктов сгорания. Исправность защитного элемента — гарантия безопасного использования водонагревателя

Хозяева дома при постоянном перерыве подачи топлива зачастую просто отключают датчик, после чего водонагреватель действительно начинает работать без перебоев. Но подобное решение нарушает технику безопасности эксплуатации газового оборудования. Водонагреватель останется без защиты, при утечке угарный газ попадет в помещение.

Использовать газовую колонку при отсутствии разреженности в дымоходном канале категорически запрещено. Рассмотрим возможные причины отсутствия тяги.

Проверка практичности

Все сказанное выше можно свести в единое целое: измеритель нужен для того, чтобы в случае возникшей опасности — такой как газовая утечка или плохой отвод газообразных, жидких и твердых веществ — закрыть топливную подачу. Если это не будет сделано, то возможны очень малоприятные последствия.

Про отравление монооксидом углерода уже неоднократно говорилось выше. Оно достаточно часто приводит к летальному исходу, и острить с данным точно не стоит. А в случае если горелка ни с того ни с сего гаснет, но газ при этом продолжает поступать, со временем случится взрыв. В общем, ясно, что измеритель жизненно нужен.

Однако он может в полной мере производить собственные функции только в рабочем состоянии. Любому оборудованию присуще иногда выходить из строя

На внешнем состоянии котла неполадка данной детали совсем не отобразится, благодаря этому крайне важно делать регулярную проверку работоспособности элемента. В другом случае, вы подвергаете себя риску заметить поломку лишь тогда, когда будет уже поздно

Для контроля есть несколько способов:

  • закрепите зеркало на том участке, где поставлен измеритель. Во время работы газовой колонки оно не должно запотеть. Если осталось чистым, то все в хорошо;
  • отчасти перекройте вытяжную трубу заслонкой. В случае нормальной работоспособности измеритель должен быстро отреагировать и выключить котел. Для безопасности не проводите проверку очень долго, чтобы не отравиться монооксидом углерода.

Если и в том и другом случае испытание показало, что все в хорошо, значит, проверяемый компонент готов когда будет угодно ответить на чрезвычайную ситуацию и выключить газо подачу. Но бывает и другой вид поломки — когда измеритель срабатывает просто так.

Если вы тщательно проконтролировали уровень тяги и другие моменты, но котел по-прежнему отключается, это означает, что контролирующий компонент не прекращает работу неверно. Дополнительно испытать это можно так.

Отсоедините компонент и прозвоните его при помощи прибора для измерения электрического (омического) сопротивления. Сопротивление исправного датчика должно быть равно бесконечности. Если это не так, значит, деталь поломалась. Вариант исправления ситуации лишь один — нужно сделать замену поломавшегося элемента.

Некоторые хозяева домов в ситуациях, когда измеритель ни с того ни с сего начинает регулярно прерывать топливную подачу при отсутствии заметных трудностей с тягой дымоотвода, принимают решение просто выключить такой элемент. Разумеется, после чего колонка

начинает работать исправно.

Но аналогичные действия — это прямое нарушение техники безопасности при работе оборудования которое работает на газу. Отключив измеритель, вы не будьте уверены в том, что с тягой все в хорошо, и что монооксид углерода не начинает заполнять помещение. Бравировать, точно, не стоит. Лучше проверить трудоспособность детали выше описанными способами. Также вы скорее всего получите информацию по данному вопросу из видео, расположенному выше. Успехов вам, а еще безопасного и тёплого дома!

https://youtube.com/watch?v=AREF1FAQVKw

Конструкция и принцип действия датчика

Учитывая разнообразие исполнения газовых котлов, следует отметить, что датчики контроля тяги встречаются также разной конструкции. Если рассматривать их конструкцию исключительно обобщённо, речь пойдёт о достаточно простом механизме приборов.

Основой практически любого сенсора контроля тяги газового котла выступает биметаллический элемент, меняющий форму при изменениях температурного фона. Фактически это простая биметаллическая пластина, которая изгибается при нагреве или охлаждении.

Изменением формы пластины управляется контактная группа, переводящая состояние контактов на «включено» или «выключено». Коммутационный сигнал контактной группы передаётся на контроллер газового котла или на более простой механизм управления подачей газа.

Тип датчика, контролирующего тягу в дымовом канале, зависит от используемого котла.

Так, существуют и применяются на практике два типа газовых котлов:

  1. Конструкции, оснащённые простым дымоходом (с естественной тягой).
  2. Конструкции, оснащённые дымоходом с турбиной (с принудительной тягой).

Эти конструкции отличаются одна от другой и датчики тяги, используемые для них, также разнятся.

Устройства для котлов с естественной тягой

В котлах с естественной тягой применяется так называемый колпак дымовых газов, в тело которого встраивается простой миниатюрный термостат, как показано на картинке ниже.

Термостат простой конструкции в миниатюрном исполнении обычно наделяется соответствующей температурной меткой непосредственно на корпусе (на металлической обечайке). Эта метка (например, 75º) указывает температурную границу срабатывания контактной группы сенсора.

Термостатический прибор подобного исполнения устанавливается, как правило, в составе конструкций навесных газовых котлов, где используется колпак дымовых газов, встроенный в линию дымохода

Действует такое устройство просто. Если дымовые газы, проходящие через колпак с установленным датчиком, нагреют прибор выше установленного температурного параметра (что говорит о нарушении нормы режима тяги), контакты разомкнут цепь.

Соответственно, по причине разомкнутой цепи выключится из работы (заблокируется) система подачи газа на котёл. Повторно оборудование запустится только после остывания сенсора и восстановления разомкнутого контакта.

Конструкции датчиков турбинных котлов

Котлы, оснащённые дымоходом с турбиной, имеют несколько иной датчик определения тяги газового котла с принципом работы, отличающимся функционально. Прежде всего, отличие заключается в том, что сенсор фактически управляет вентилятором турбины котла. Иными словами, осуществляется контроль оптимальной тяги дымовых газов вентилятором.

Именно поэтому устройство датчиков тяги турбинных газовых котлов выполнено не под контроль температуры, а под контроль объёма проходящих угарных газов.

Такие датчики работают по факту наличия оптимального разрежения внутри камеры сгорания, имеют контактную группу из трёх элементов:

  • контакт COM;
  • нормально открытый (NO);
  • нормально закрытый (NC).

Конструктивно приборы выполняются разными по форме, но их принцип действия остаётся неизменным. По факту образования рабочих условий внутри камеры газового котла (оптимальное разрежение) подводимым давлением воздуха замыкается контактная группа, отправляя сигнал на подачу газа.

Несколько другой тип сенсорных элементов, предназначенных контролировать тягу в котле – конструкции, принцип действия которых основан на разнице давлений исходящего потока

Диагностика проблем и пути их решения

Если у вас не работает газовая колонка, снабжённая автоматической системой безопасности, нужно удостовериться, что проблема кроется в срабатывании одного из датчиков:

  1. Если у вас сработает датчик тяги, то в помещении, скорее всего, в этот момент будет чувствоваться запах гари или газа. Чтобы удостовериться, что дело действительно в неправильной тяге, поднесите к дымоходу ладонь или лист бумаги. Если тяга нарушена и воздух идёт от дымохода внутрь помещения, то решение проблемы зачастую заключается в вызове печника, который прочистит дымоход от сажи и осевших в нём продуктов сгорания.
  2. Датчик перегрева сработает в вашей газовой колонке, если причиной чрезмерного повышения температуры является загрязнение теплообменника. Действовать нужно следующим образом: открыть окна и двери, подождать, пока помещение очистится с помощью свежего воздуха и котёл остынет, затем обратиться к квалифицированному специалисту.
  3. Если у вас установлен датчик ионизации, то он может стать причиной невозможности разжечь запальник из-за того, что сопла запальника забиты копотью, а время безопасного розжига, запрограммированное в сигнализаторе наличия пламени, истечёт. Выход в этой ситуации – очистить сопла у запальника и повторить попытку розжига. Если она не увенчалась успехом, следует обратиться к квалифицированному мастеру.

От автора: привет, друзья! Газовая колонка — это довольно сложная конструкция, состоящая из многих элементов. Каждый из них играет важную роль в работе устройства. В случае поломки некоторых из этих элементов неполадка видна сразу же, для этого не требуется проводить какое-то тестирование. А вот датчик тяги для газовой колонки как проверить? И для чего вообще нужна эта деталь? Именно об этом и пойдет речь в сегодняшней статье.

Вообще, газовая колонка — отличное отопительное устройство. Не зря оно является самым популярным у владельцев как квартир, так и частных домов. Котел обладает высокой эффективностью, не требует слишком сложного обслуживания, а используемое топливо обычно стоит буквально копейки.

Единственный недостаток данного оборудования — это возможная опасность его эксплуатации в случае каких-либо неполадок. Всем известно, что утечка газа, например, может иметь страшные последствия, вплоть до взрыва, разрушения дома и гибели людей. Поэтому каждый элемент колонки должен работать идеально, любая неполадка должна тут же исправляться, а категорически вышедшая из строя деталь подлежит замене.

Поэтому крайне важно своевременно обнаружить поломку. Для этого производятся регулярные проверки системы, причем, как правило, выполняются они специалистами газовой службы. Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей

Одной из таких частей конструкции является датчик тяги

Но и вы сами можете периодически обследовать некоторые элементы, от которых зависит безопасность живущих в доме людей. Одной из таких частей конструкции является датчик тяги.

Порядок диагностики для турбированного котла

В котле, который оснащен вентилятором для удаления продуктов сгорания обеспечение безопасности работы несколько сложнее. Проверку тяги осуществляет внешнее устройство – пневмореле. В вытяжной трубе также устанавливается устройство для измерения расхода воздуха (устройство Вентури или трубка Пито), которое соединяется с пневмореле через пластиковые трубочки. То есть в этом случае принцип контроля тяги такой: если расход воздуха, создаваемый вентилятором, в вытяжном трубопроводе больше минимального значения на которое настроено пневмореле, то контакты реле замыкаются и плата дает сигнал на розжиг, если расход воздуха меньше (тяга не достаточна) – контакты размыкаются и работа котла будет остановлена.

То есть в типичной схеме дымоудаления такого котла будет:

  • впускной трубопровод

  • вентилятор

  • устройства контроля

  • выпускной трубопровод

Впускной трубопровод – это труба, по которой воздух поступает в камеру сгорания (в турбированном котле она закрыта). Если например, оголовок трубы зимой покрылся инеем – притока не будет, вентилятор при этом характерно тише работает – котел не запустится. При условии, что с выпускной трубой все в порядке и других проблем нет – если открыть камеру сгорания – то котел запустится в штатном режиме.

Работу вентилятора можно оценить визуально (лопасти видны без демонтажа). Если при включении котла вентилятор не запускается, то в большинстве случаев либо с платы не поступает сигнал (неисправна плата), либо неисправен сам вентилятор. Повреждение проводки иногда встречается, но редко. Работники сервисных служб проверяют работоспособность вентилятора напрямую подавая на него напряжение. Если вентилятор срабатывает – вероятнее всего потребуется диагностика и ремонт платы управления.

Если вентилятор включается, и воздух нормально поступает в камеру сгорания, но котел не запускается из-за ошибки дымоудаления – нужно проверить срабатывает ли пневмореле. Проверить, что реле срабатывает можно визуально (реле издает характерный щелчок) а еще лучше тестером – проверить замыкание контактов в проводке, т.к. реле может срабатывать, но по каким-либо причинам сигнал не доходит до платы управления.

Если пневмореле не срабатывает – нужно убедиться, что в подводящих трубочках отсутствуют загрязнение или конденсат, они не повреждены. Как вариант – можно самостоятельно создать разрежение в подводящей трубке и убедится, что реле срабатывает. Если не срабатывает – вероятно, что оно неисправно и подлежит замене (в большинстве случаев они не разборные и не подлежат ремонту).

В том случае, если принудительно реле срабатывает, но штатно, при запуске котла – нет, то следует осмотреть устройство Вентури (или Пито) на предмет повреждений или загрязнений. Малейшие деформации или загрязнение могут приводить к неисправности.

Так как устройство Вентури располагается в выпускном трубопроводе – то могло быть деформировано высокой температурой выхлопных газов.

Проблемы с выпускным трубопроводом могут быть те же что и с впускным, но убедиться в отсутствии блокировки можно, пожалуй, только визуально или, замерив, фактическое разряжение прибором через специально предусмотренные контрольные отверстия.

Устройство контроля расхода воздуха устанавливается внутри выпускного трубопровода. Здесь есть вероятность повреждения высокой температурой (деформация трубки) или загрязнения.

В некоторых современных котлах могут быть установлены вентиляторы с регулируемой частотой вращения, которая задается в настройках в зависимости от типа применяемого дымохода и его длины (например, в некоторых моделях Buderus и Ariston). Поэтому не лишним будет изучить инструкцию по эксплуатации оборудования, так как на практике были случаи, когда неправильная настройка платы была источником проблемы.

Данная статья описывает наиболее частые и очевидные причины неисправностей газовых котлов, связанных с удалением продуктов сгорания. Разные котлы могут быть оборудованы разными схемами контроля – мы рассмотрели самые популярные.

Также обращаем внимание, что отключать устройства контроля недопустимо – все они предусмотрены для безопасной эксплуатации оборудования. Если есть проблема – ее нужно устранить!

Проверка функциональности

Все вышесказанное можно свести в одно целое: датчик необходим для того, чтобы в случае возникшей опасности — такой как утечка газа или плохой отвод продуктов сгорания — перекрыть подачу топлива. Если это не будет сделано, то возможны очень печальные последствия.

Про отравление угарным газом уже не раз говорилось выше. Оно очень часто приводит к летальному исходу, и шутить с этим точно не стоит. А в том случае, если горелка вдруг гаснет, но газ при этом продолжает поступать, рано или поздно произойдет взрыв. В общем, понятно, что датчик жизненно необходим.

Но он может полноценно выполнять свои функции только в исправном состоянии. Любому оборудованию свойственно периодически выходить из строя

На внешнем состоянии котла поломка этой детали никак не скажется, поэтому очень важно производить регулярную проверку работоспособности элемента. В противном случае, вы рискуете заметить неполадку только тогда, когда будет уже поздно. Для проверки существует несколько методов:

Для проверки существует несколько методов:

  • прикрепите зеркало на том участке, где установлен датчик. В процессе работы газовой колонки оно не должно запотеть. Если осталось чистым, то все в порядке;
  • частично перекройте вытяжную трубу заслонкой. В случае нормальной работоспособности датчик должен мгновенно среагировать и отключить котел. В целях безопасности не проводите проверку слишком долго, чтобы не отравиться угарным газом.

Если в обоих случаях тестирование показало, что все в порядке, значит, проверяемый элемент готов в любое время среагировать на непредвиденную ситуацию и отключить подачу газа. Но бывает и другой вид неполадки — когда датчик срабатывает просто так.
