Как сделать тепловой насос для отопления дома своими руками: принцип работы и схемы сборки

Конструктивное исполнение

Промышленность выпускает различные по эксплуатационным характеристикам модели, но они имеют в своем составе оборудование, выполняющее типовые задачи, описанные выше.

Как вариант конструктивного исполнения на рисунке представлен тепловой насос для отопления дома.

Здесь по входным трубопроводам принимается тепло от геотермальных источников, а по выходным — передается в систему обогрева дома.

Работа теплового насоса обеспечивается:

• системой контроля параметров схемы и управления, включая дистанционные способы через интернет;
• дополнительным оборудованием (узлы промывки и заполнения, расширительные баки, группы безопасности, насосные станции).

Грунтовые конструкции

Они используют три схемы устройства теплообменников для забора энергии от источника:

1. поверхностное расположение;
2. установка вертикальных грунтовых зондов;
3. заглубление горизонтальных конструкций.

Первый метод наименее эффективен. Поэтому он редко применяется для отопления дома.

Установка зондов в скважинах

Этот способ наиболее эффективен. Он предусматривает создание скважин на глубины порядка 50÷150 метров и больше для размещения U-образного трубопровода из пластиковых материалов с диаметром от 25 до 40 мм.

Увеличение площади поперечного сечения трубы, как и углубление скважины, создает улучшенный теплосъем, но удорожает конструкцию.

Горизонтальные коллекторы

Бурение скважин для зондов стоит дорого. Поэтому часто выбирается этот способ, как более дешевый. Он позволяет обойтись рытьем траншей ниже глубины промерзания почвы.

В проекте горизонтального коллектора следует учитывать:

1. теплопроводность грунта;
2. среднюю влажность почвы;
3. геометрию участка.

Они влияют на габариты и конфигурацию коллектора. Трубы могут укладываться:

• петлями;
• зигзагами;
• змейкой;
• плоскими геометрическими фигурами;
• винтовыми спиралями.

Важно понимать, что площадь участка, отводимого под такой коллектор, обычно превышает габариты фундамента дома в 2÷3 раза. Это основной недостаток такого метода

Водные коллекторы

Это наиболее экономичный способ, но он требует расположения около здания глубокого водоема. На его дне размещают и закрепляют грузами собранные трубопроводы. Для эффективной работы теплового насоса требуется просчитать минимальную глубину закладки коллектора и объем водоема, способного обеспечить теплосъем.

Габариты такой конструкции определяются проведением тепловых расчетов и могут достигать протяженности более 300 метров.

Рисунок ниже демонстрирует подготовку магистралей для сборки на льду весеннего озера. Он позволяет визуально оценить масштабы предстоящей работы.

Воздушный метод

Внешний или встроенный вентилятор нагнетает воздух с улицы прямо на испаритель с фреоном, как в кондиционере. При этом не требуется создавать громоздкие конструкции из труб и помещать их в грунт или водоем.

Тепловой насос для отопления дома, работающий по такому принципу, стоит дешевле, но использовать его рекомендуется в относительно теплом климате: морозный воздух не позволит работать системе.

Подобные устройства нашли широкое применение для обогрева воды в бассейнах или помещений, расположенных рядом с промышленными устройствами, постоянно участвующими в технологическом процессе и выделяющими в атмосферу тепло мощными системами охлаждения. В качестве примера можно привести силовые автотрансформаторы энергетики, дизельные станции, котельные.

Несколько полезных рекомендаций

Перед тем, как приступать к изготовлению теплового насоса, следует оценить уровень теплоизоляции здания и повысить ее до максимального уровня. Иначе эффективность этой системы будет стремиться к нулю.

Лучше всего применять тепловой насос в комплекте с низкотемпературными системами отопления. Чаще всего агрегат подключают к системе «теплый пол». Успешным может быть опыт с системами теплых стен, больших по площади радиаторов и т. п. Эффективность системы будет тем выше, чем меньше разница температур на наружном и внутреннем контурах.

Чтобы снизить затраты на сооружение теплового насоса, рекомендуется использовать дополнительный источник тепла: газовый, электрический или твердотопливный котел. Требуемая мощность и расходы на сооружение теплового насоса будут меньше, а стоимость отопления жилища сократится.

Что такое тепловой насос

Использовать природное тепло земли для обогрева жилья проще всего при наличии в регионе геотермальных вод (как это делают в Исландии). Но такие условия большая редкость.

И в то же время тепловая энергия есть везде — надо только ее извлечь и заставить работать. Для этого и служит тепловой насос. Что он делает:

• отбирает энергию у низкотемпературных природных источников;
• аккумулирует ее, то есть поднимает температуру до высоких значений;
• отдает ее теплоносителю системы отопления.

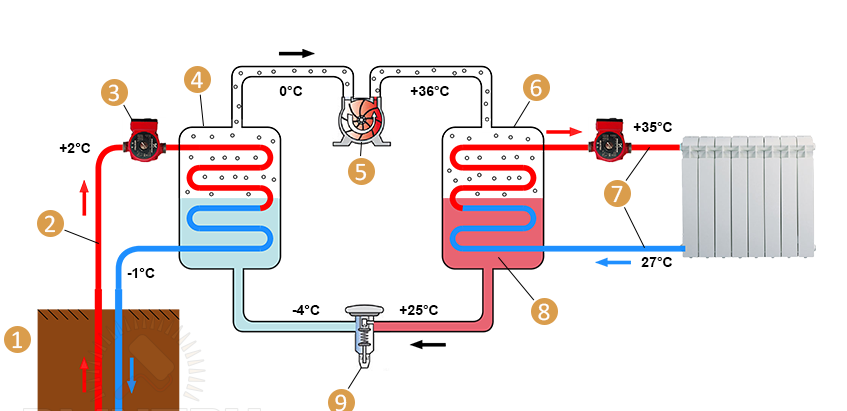

1 — земля; 2 — циркуляция рассола; 3 — циркуляционный насос; 4 — испаритель; 5 — компрессор; 6 — конденсатор; 7 — система отопления; 8 — хладагент; 9 — дроссель

Второй контур — это и есть сам тепловой насос, внутри которого находится фреон. Цикл теплового насоса состоит из следующих этапов:

1. В испарителе фреон нагревается до температуры кипения. Она зависит от типа фреона и давления в этой части системы (обычно до 5 атмосфер).
2. В газообразном состоянии фреон поступает в компрессор и сжимается до 25 атмосфер, при этом его температура растет (чем больше сжатие, тем выше температура). Это и есть фаза аккумуляции тепла — из большого объема с низкой температурой переход в малый объем с высокой температурой.
3. Нагретый давлением газ поступает в конденсатор, в котором происходит передача тепла теплоносителю системы отопления.
4. После охлаждения фреон попадает в дроссель (он же регулятор потока или терморегулирующий вентиль). В нем давление падает, фреон конденсируется и в виде жидкости возвращается в испаритель.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Типы тепловых насосов

Принцип работы насоса заключается в следующем:  тепловой источник, энергопотенциал которого достаточно низок, передает свое тепло носителю с высшей температурой. Как это работает на практике, можно увидеть на рисунке. К слову, холодильные устройства работают по тому же принципу, поэтому летом тепловой насос успешно может функционировать в роли кондиционера.

Схема теплового насоса

Классификаций насосов может быть несколько, но правильно было бы разделить их по типу теплоносителя, в роли которого могут выступать:

• Вода;
• Грунт;
• Воздух.

Принцип работы теплового насоса

Энергия, полученная с использованием такой системы, может быть использована для различных целей: обогрева помещения, кондиционирования, нагрева воды. Сочетание типов теплоносителей и выполняемых функций тоже может быть разным. Исходя из этого, насосы делятся на три группы.

Оборудование класса «вода-вода». Весьма эффективный способ получения тепла, ведь при значительной глубине вода может достаточно долго оставаться в перманентном состоянии, сохраняя необходимую температуру. В данном случае источником тепловой энергии являются открытые водоемы, подземные или сточные воды, а теплоносителем выступает специальное экологическое вещество.
Стоит отметить, что проще будет соорудить насос для использования в озерах и реках (водоемов открытого типа), в то время как для подземных потребуются дополнительные работы и затраты. Конструкция устройства будет усложненной, потребуется специальный резервуар для сосредоточения влаги  из теплообменника.  Для контура используются пластиковые трубы, которые можно установить как в вертикальном, так и в горизонтальном положении под землей

Вертикальный коллектор является более эффективным, поскольку для него бурятся скважины по 100-150 метров глубиной, а там температура может держаться дольше.

Важно! Горизонтальные коллекторы запрещается применять в хозяйственных целях, только для посадки растений и газона. На один киловатт мощности устройства может потребоваться примерно 20-50 метров квадратных.

Оборудование класса «грунт-вода» являются самыми удобными, ведь уже на глубине 5 м можно наблюдать постоянную температуру почвы, а погодные изменения на нее практически не влияют

Конструкция данных насосов практически та же, что в предыдущем варианте.

Тепловые насосы класса «вода-воздух» менее эффективны потому, что зимой их мощность существенно падает. Зато при монтаже никаких трудностей нет – не потребуются ни глубокие скважины, ни земляные работы. Все, что нужно сделать – установить оборудование в подходящее место. Это может быть, к примеру, крыша дома. Преимущество такой системы в том, что использованную тепловую энергию можно применять повторно, она будет покидать здание в виде газа, дыма, воздуха или даже воды. Но полноценного обогрева дома она дать не может ввиду низкой мощности, поэтому на зимнее время нужно позаботиться об альтернативном отоплении.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Выбор типа теплового насоса

Основным показателем этой системы обогрева является мощность. От мощности в первую очередь будут зависеть и финансовые затраты на покупку оборудования и выбор того либо иного источника низкотемпературного тепла. Чем выше мощность тепловой насосной системы, тем больше стоимость комплектующих элементов.

В первую очередь имеется в виду мощность компрессора, глубина скважин для геотермических зондов, либо площадь для размещения горизонтального коллектора. Правильные термодинамические расчеты являются своеобразной гарантией того, что система будет эффективно работать.

При наличии рядом с личным участком водоема наиболее рентабельным и производительным выбором станет тепловой насос вода-вода

Для начала следует изучить участок, который планируется для монтажа насоса. Идеальным условием будет наличие на этом участке водоема. Использование варианта типа вода-вода значительно сократит объем земляных работ.

Использование тепла земли напротив предполагает большое количество работ, связанных с выемкой грунта. Системы, которые в качестве низкопотенциального тепла используют водную среду, считаются наиболее эффективными.

Устройство теплового насоса, извлекающего тепловую энергию из грунта, предполагает проведение внушительного количества земляных работ. Закладывается коллектор ниже уровня сезонного промерзания

Использовать тепловую энергию грунта можно двумя способами. Первый предполагает бурение скважин диаметром 100-168 мм. Глубина таких скважин, в зависимости от параметров системы, может достигать 100 м и более.

В эти скважины помещают специальные зонды. При втором способе используется коллектор из труб. Такой коллектор размещается под землей в горизонтальной плоскости. Для этого варианта необходимо достаточно большая площадь.

Для укладки коллектора идеальными считаются участки с влажным грунтом. Естественно, бурение скважин обойдется дороже, нежели горизонтальное расположение коллектора. Однако не на каждом участке есть свободные площади. На один кВт мощности теплового насоса нужно от 30 до 50м² площади.

Сооружение для забора тепловой энергии одной глубокой скважиной может оказаться немногим дешевле рытья котлована

Но веский плюс заключается в существенной экономии места, что важно для владельцев небольших участков. В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах

В случае с наличием на участке высоко залегающего горизонта грунтовых вод, теплообменники можно устроить в двух расположенных на расстоянии около 15 м друг от дружки скважинах.

Отбор тепловой энергии в таких системах путем перекачивания грунтовой воды по замкнутому контуру, части которого расположены в скважинах. Такая система нуждается в установке фильтра и периодической чистке теплообменника.

Самая простая и дешевая схема теплового насоса основана на извлечении тепловой энергии из воздуха. Некогда она стала базой для устройства холодильников, позже согласно ее принципам разработаны были кондиционеры.

Самая простая тепловая насосная система получает энергию из воздушной массы. Летом она участвует в отоплении, зимой в кондиционировании. Минус системы в том, что в самостоятельном исполнении агрегат с недостаточной мощностью

Эффективность различных типов данного оборудования не одинакова. Наименьшими показателями обладают насосы, использующие воздушную среду. К тому же эти показатели напрямую зависят от погодных условий.

Грунтовые разновидности тепловых насосов имеют стабильные показатели. Коэффициент эффективности данных систем варьируется в пределах 2,8 -3,3. Наибольшей эффективность обладают системы вода-вода. Это связано, в первую очередь, со стабильностью температуры источника.

Надо заметить, что чем глубже расположен в водоеме коллектор насоса, тем стабильнее будет температура. Для получения мощности системы в 10КВт, необходимо около 300 метров трубопровода.

Основным параметром, характеризующим эффективность работы теплового насоса, считается его коэффициент преобразования. Чем выше коэффициент преобразования, тем эффективнее считается тепловой насос.

Коэффициент преобразования теплового насоса выражается через отношение показателей теплового потока и электрической мощности, затраченной на работу компрессора

Из опыта эксплуатации сделанного своими руками теплового насоса

Как показала практика использования, производительность представленного варианта невелика: 2,6-2,8 кВт. Говорить о высокой эффективности данного теплового насоса не приходится: на площади 60 м2 при -5 oC на улице, сам он поддерживает +17oC. Но система считалась и монтировалась под котел — радиаторы, при входящей температуры +45oC, больше выдать просто не могут. Система в доме работала старая и количество радиаторов не увеличено, но пока в холода догревались печкой.

Если в конструкцию добавить регенеративный теплообменник, это повысит эффективность на 10-15%. Учитывая то, что затраты невелики, можно делать. Понадобиться две медные трубки по 1,5 метра. Одна диаметром 22 мм, вторая — 10 мм. На более тонкую для увеличения площади теплообмена, наматывается 4-х жильный проводник (длина 3-4 метра, диаметр 4 мм), концы его припаиваются к трубке, чтобы не разматывались. Трубка с намотанной проволокой аккуратно вставляется в трубку большего диаметра. Ее нужно установить между компрессором и испарителем. Доработка незначительная, но довольно ощутимо повышает эффективность. Правда, при определенных условиях небезопасная: в компрессор может попасть теплый фреон, что приведет к выходу его из строя.

Доработка схемы: можно добавить регенеративный теплообменник, что поднимет производительность примерно на 15-20%

Второй вариант повышения эффективности, более безопасный и не менее эффективный — встроить дополнительный теплообменник для подогрева воды или гликоля.

На что обратить внимание, если вы решили делать тепловой насос своими руками. Есть несколько вещей, о которых узнать можно только на опыте:

• • Пусковые токи конкретно этой установки были очень даже приличными. Не всегда ресурсов сети хватало для запуска установки. Потому, если делать серьезную установку, лучше брать трехфазный компрессор, и подводить, соответственно, трехфазный ввод. Да, недешево, но для стабильного старта однофазного компрессора требуется электронный стабилизатор приличной мощности, что тоже дешевым не назовешь.
  • Тепловой насос на готовой радиаторной системе не даст нормальной температуры в помещении. Они рассчитаны на другую температуру теплоносителей, которую эти установки, тем более самодельные, дать в состоянии крайне редко. Потому или модернизируйте систему (добавив как минимум столько же секций радиаторов), или устанавливайте водяные полы.
  • Если в колодце есть три кольца воды, это не значит, что дебет у него большой. Нужно знать, сколько он в состоянии давать воды при постоянном ее отборе.

Отопление тепловым насосом воздух воздух.

Тепловой насос воздух воздух: принцип работы

Принцип действия данной системы основан на следующем физическом явлении: среда в жидком состоянии, испаряясь, понижает температуру поверхности, откуда происходит её рассеивание.

Для наглядности кратко рассмотрим схему работы морозильной камеры холодильника. Фреон, циркулирующий по трубкам холодильника, забирает тепло из холодильника и сам при этом нагревается. В последствие собранное им тепло передаётся во внешнюю среду (то есть в помещение в котором расположен холодильник). Затем хладагент, сжимаясь в компрессоре, снова остывает и круговорот продолжается. Воздушный тепловой насос работает по тому же принципу — забирает тепло из уличного воздуха и обогревает дом.

Конструкция агрегата состоит из следующих частей:

• Внешний блок насоса представляют компрессор, испаритель с вентилятором и расширительный клапан.
• Теплоизолированные медные трубки служат для циркуляции фреона
• Конденсатор, с расположенным на нём вентилятором. Служит для рассеивания уже нагретого воздуха по площади помещений.

Отопление тепловым насосом воздух воздух

При работе воздушного теплового насоса при обогреве дома в определённом порядке происходят следующие процессы:

• Посредством вентилятора воздух с улицы втягивается в устройство и проходит через внешний испаритель. Фреон, совершающий круговорот в системе, собирает всю энергию тепла из уличного воздуха. В следствие этого из жидкого состояния он переходит в газообразное.
• В дальнейшем газообразный фреон сжимается в конденсаторе и переходит во внутренний блок.
• Затем газ переходит в жидкое состояние, при этом отдавая накопленное тепло воздуху комнаты. Этот процесс происходит в конденсаторе расположенном в помещении.
• Переизбыток давления уходит через расширительный клапан, а фреон в жидком состоянии уходит на новый круг.

Фреон постоянно будет забирать тепловую энергию из уличного воздуха, так как его температура всегда будет меньше. Исключением является тот случай, когда на улице сильные морозы. В таких условиях эффективность теплового насоса будет уменьшаться.

Из минусов воздушной системы стоит упомянуть:

В целом приборы класса воздух-воздух идеально подойдут для обогрева деревянных домов, у которых, вследствие особенности материала, снижены естественные потери тепла.

Перед выбором воздушного насоса стоит выяснить следующие ключевые моменты:

• Показатель теплоизоляции помещений.
• Квадратуру всех комнат
• Число людей, живущих в частном доме
• Условия климата

Изготовление испарителя и конденсатора

Можно купить уже готовые теплообменники как для испарителя (под низкое давление), так и для конденсатора (с давлением до 25 бар). Но дешевле их изготовить из медной трубки для кондиционеров (которая предназначена именно для работы с хладагентами при высоком давлении) и подручных емкостей.

Важно! Сантехническая медная труба не такая «чистая» и гибкая. Ее хуже паять и вальцевать при монтаже. Рассчитывают площадь поверхности теплообменника, которая прямо пропорциональна мощности тепловыделения и обратно пропорциональна разнице температур теплоносителей на входе и выходе каждого подключаемого контура (грунтового и системы отопления)

Рассчитывают площадь поверхности теплообменника, которая прямо пропорциональна мощности тепловыделения и обратно пропорциональна разнице температур теплоносителей на входе и выходе каждого подключаемого контура (грунтового и системы отопления).

Зная диаметр трубы и площадь поверхности, определяют длину каждого змеевика для испарителя и конденсатора.

Емкость для конденсатора лучше сделать из нержавейки (температура входящих паров фреона может быть довольно высокая):

• взять готовый бак подходящей емкости (чтобы поместилась спираль из медной трубки);
• разместить в нем змеевик (вход вверху, выход внизу);
• вывести концы медной трубки для подключения к компрессору и ТРВ (пайкой или фланцем);
• сделать в баке врезку переходников для подключения труб системы отопления;
• заварить крышку.

Испаритель работает на более низких температурах, поэтому для него можно взять более дешевую пластиковую емкость, в которую врезают переходники для подключения к грунтовому контуру. Он также отличается от конденсатора расположением змеевика теплообменника — вход (жидкая фаза фреона от ТРВ) снизу, выход на компрессор сверху.

Расчёт диаметра труб контура

Для самотечных конструкций необходимо использовать трубы большего диаметра, чем для систем с принудительной циркуляцией.

Правильно рассчитать диаметр помогают следующие правила:

После подсчёта требуемой для обогрева помещения тепловой энергии, увеличивают полученный результат на 20%

По приведённым в СНиП формулам с помощью онлайн-калькулятора рассчитывают сечение труб

Принимают во внимание материал будущего трубопровода: стальные трубы должны быть не менее 50 мм в диаметре. В качестве стояка к котлу рекомендуют присоединять именно такую трубу

После каждого разветвления контура уменьшают диаметр труб на 1 размер, для обратного тока, наоборот, увеличивают.

Грамотный расчёт диаметра используемых труб, а также их уклон позволяет создать систему отопления, функционирующую без каких-либо проблем.

Принципиальная схема

После изготовления теплообменников производят сборку газогидравлической схемы:

• устанавливают по месту компрессор, конденсатор и испаритель;
• паяют или соединяют на фланец медные трубы;
• подключают испаритель к насосу грунтового контура;
• подключают конденсатор к системе отопления.

1 — циркуляционный насос грунтового контура; 2 — испаритель; 3 — выход грунтового контура; 4 — терморегулирующий вентиль; 5 — компрессор; 6 — к системе отопления; 7 — конденсатор; 8 — обратка системы отопления

Электрическая схема (компрессор, насос грунтового контура, аварийная автоматика) должна подключаться по выделенной цепи, которая обязана выдерживать довольно высокие пусковые токи.

Обязательно использовать автомат защиты, а также аварийное отключение от реле температуры: на выходе воды из конденсатора (при перегреве) и выходе рассола из испарителя (при переохлаждении).
