1 Комплектация и принцип действия
В водяных отопительных системах основным теплоносителем является жидкость. Она циркулирует от котельной установки к радиаторам отопления, отдавая тепловой потенциал окружающему пространству. В зависимости от длины труб процесс циркуляции может продолжаться довольно долго, что позволяет обогревать большие постройки. За счет такой особенности водяные системы отопления пользуются невероятным спросом.
Большинство установок способно функционировать без дополнительного насосного оборудования, т. к. передвижение теплоносителя осуществляется посредством термодинамических принципов. Простыми словами, процессу циркуляции способствует разность плотностей горячей и холодной жидкости, а также специфический уклон трубопровода.
Процесс работы открытой системы состоит из двух этапов:
- 1. Подача теплоносителя. Разогретая до определенной температуры вода начинает перемещаться от котла к радиаторам отопления.
- 2. Обратный процесс. Остатки теплоносителя попадают в расширительную емкость, охлаждаются, а затем возвращаются обратно, в результате чего цикл замыкается.
В системах однотрубного типа подача и обратка теплоносителя происходят в одной магистрали. В двухтрубных для этого используется две трубы.
Конструкция однотрубной системы отопления с насосом выглядит очень просто. В базовой комплектации установка состоит:
- 1. Из котельного агрегата.
- 2. Радиаторов отопления.
- 3. Расширительной емкости.
- 4. Системы труб.
Отдельные потребители не устанавливают в доме радиаторы, решая проблему монтажом специальной трубы с диаметром 8−10 см по периметру здания. Но, по заявлению специалистов, такие системы недостаточно эффективны, при этом их не совсем удобно обслуживать.
Однотрубная схема открытой системы отопления с насосом является энергозависимой. А что касается затрат на покупку комплектующих в виде труб, арматуры и сопутствующего оборудования, то они относительно невысоки.

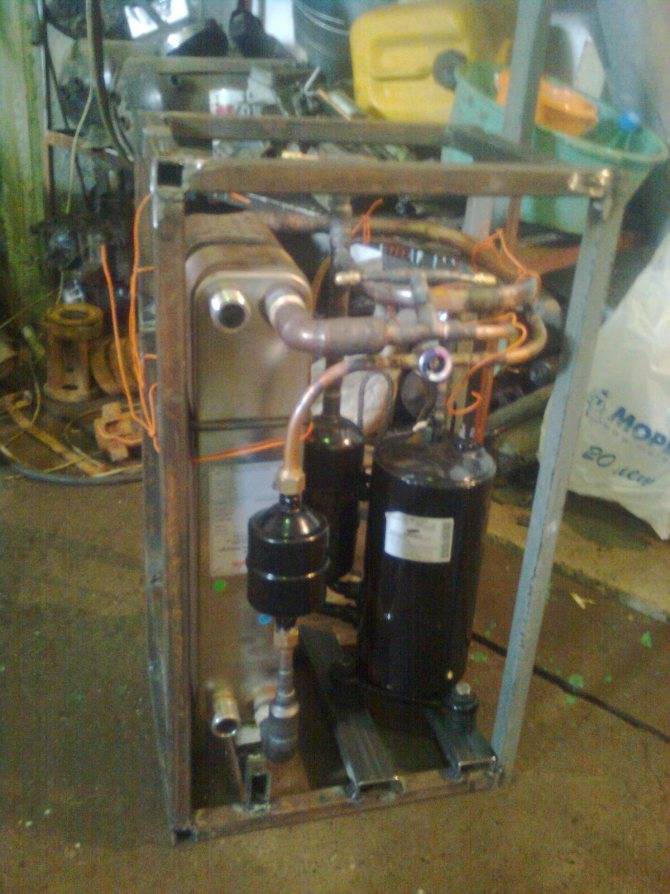

Как сделать тепловой насос своими руками из старого холодильника
Прежде чем приступить к изготовлению теплового насоса, необходимо выбрать источник тепла и решить вопрос со схемой работы установки. Кроме компрессора понадобится и другое оборудование, а также инструменты.
Выполнение схем и чертежей. Чтобы установить тепловой насос, необходимо сделать скважину, потому что источник энергии должен находиться под землей. Глубина скважины должна быть такой, чтобы температура земли составляла не менее 5 градусов. Для этой цели также подойдут любые водоёмы.
Конструкции тепловых насосов похожи, поэтому вне зависимости от того, каким будет источник тепла, можно использовать практически любую схему, найденную в сети. Когда схема будет выбрана, необходимо выполнить чертежи и указать в них размеры и места соединения узлов.
Так как рассчитать мощность установки достаточно трудно, можно воспользоваться средними значениями. Например, для жилого помещения, имеющего низкие теплопотери, потребуется отопительная система с мощностью 25 Вт на кв. метр. Для здания, которое хорошо утеплено, это значение составит 45 Вт на кв. метр. Если у дома, достаточно высокие теплопотери, мощность установки должна быть не менее 70 Вт на кв. метр.
Выбор нужных деталей. Если компрессор, снятый с холодильника, поломан, то предпочтительнее приобрести новый. Не рекомендуется производить ремонт старого компрессора, ведь в будущем это может негативно повлиять на работу теплового насоса.
Для изготовления прибора также будут необходимы терморегулирующий клапан и 30-сантиметровые L-образные кронштейны.
Дополнительно потребуется приобрести следующие детали:
- герметичная тара из нержавейки объёмом 120 литров;
- емкость из пластика объёмом 90 литров;
- три трубы из меди разного диаметра;
- трубы из металлопластика.
Для работы с металлическими деталями понадобятся сварочный аппарат и болгарка.
Сборка узлов и установка теплового насоса
В первую очередь следует установить на стену компрессор, используя кронштейны. Следующий шаг – работа с конденсатором. Бак из нержавейки нужно разделить на две части при помощи болгарки. В одну из половин монтируется медный змеевик, затем емкость необходимо заварить и сделать в ней резьбовые отверстия.
Чтобы изготовить теплообменник, нужно намотать на емкость из нержавейки медную трубу и закрепить концы витков рейками. Присоединить к выводам сантехнические переходы.
К баку из пластика также необходимо прикрепить змеевик – он будет выполнять роль испарителя. Затем закрепить его на участке стены при помощи кронштейнов.
Как только работа с узлами будет окончена, нужно подобрать терморегулирующий клапан. Конструкцию следует собрать и заправить систему фреоном (для этой цели подойдет марка R-22 или R-422).
Подсоединение к заборному устройству. Вид устройства и нюансы подсоединения к нему будут зависеть от схемы:
- «Вода-земля». Следует установить коллектор ниже линии промерзания земли. Необходимо, чтобы трубы находились на таком же уровне.
- «Вода-воздух». Такую систему устанавливать легче, так как нет необходимости в бурении скважин. Коллектор монтируется в любом месте около дома.
- «Вода-вода». Коллектор изготавливается из металлопластиковых труб, а после помещается в водоём.
Что такое тепловой насос
Рассматриваем принцип работы и виды необычного устройства для экономичного отопления коттеджа – теплового насоса.
Тепловой насос – устройство, которое использует тепло окружающей природы – воздуха, воды, грунта для отопления коттеджа и нагрева горячей воды. Сердце теплового насоса – фреоновый контур, включающий компрессор, расширительный клапан, два теплообменника и медный трубопровод.
Посмотрите товары для изобретателей. Ссылка на магазин.
Принцип работы теплового насоса – перекачивание тепла из одной среды (воздух, вода, грунт) в другую – в систему отопления.
Казалось бы, тепловой насос – сложное и непонятное устройство, одна абсолютное большинство из нас используют тепловой насос ежедневно. Дело в том, что холодильник – тоже тепловой насос: он также имеет фреоновый контур и компрессор, он также перекачивает тепло – охлаждая продукты и грея импровизированную “систему отопления” – решетку на задней стенке. Да и выглядит похоже.
Принцип работы теплового насоса. Тепловой насос отбирает низкопотенциальное тепло у воздуха (-25…+35 градусов), у воды (+2…+7 градусов), у грунта (-5…+5 градусов), охлаждая эту среду на несколько градусов. Фреон во внутреннем контуре теплового насоса закипает и превращается в газ, компрессор сжимает газ, у которого резко уменьшается объем, но увеличивается давление и температура, далее разогретый фреон передает тепло через теплообменник в систему отопления. Далее цикл повторяется.
Электроника для самоделок в китайском магазине.

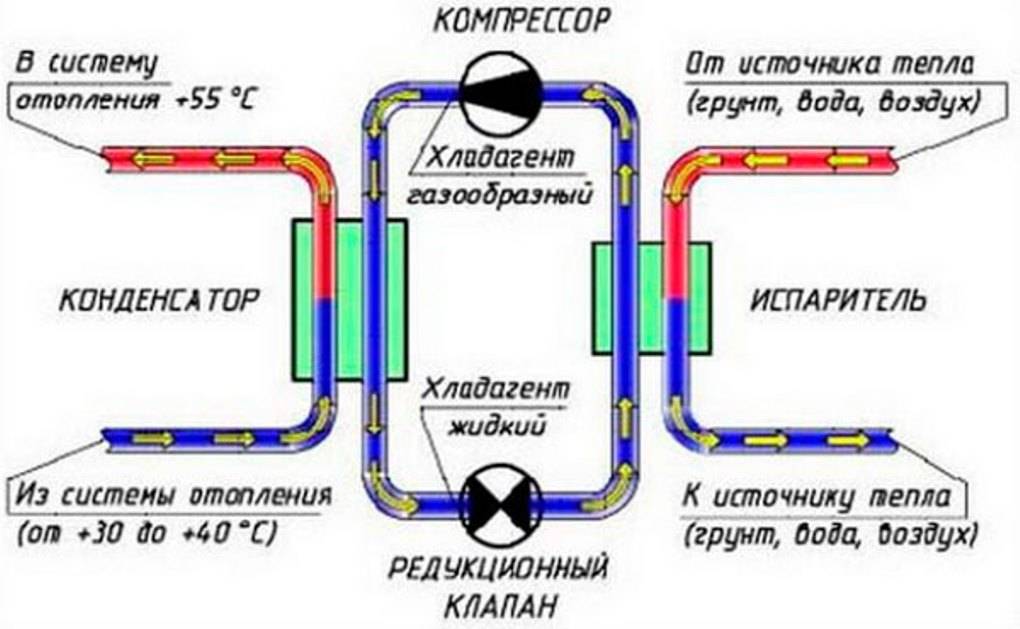

Схема работы теплового насоса
Важно отметить, что тепловой насос потребляет электроэнергию только на перекачку тепла (циркуляционные насосы) и привод компрессора – а прямого нагрева теплоносителя не происходит. За счет этого на 1 кВт потребленной электроэнергии можно получить от 3 до 5 кВт тепловой энергии! Законы сохранения энергии не нарушаются – они применимы только для замкнутой системы, а у нас их здесь три – контур источника тепла, фреоновый контур, контур системы отопления
Виды тепловых насосов и их краткое сравнение. Важнейшая классификация тепловых насосов – по источнику низкопотенциальной энергии, у которого они отбирают тепло, повышают его температуру и передают в систему отопления.
Воздушные тепловые насосы – первые в списке. Они охлаждают уличный воздух, получая таким образом низкопотенциальное тепло. Данные тепловые насосы довольно просты в установке – не требуется проводить земляные работы, но у них есть недостаток: их эффективность и тепловая мощность зависит от температуры уличного воздуха. Чем холоднее на улице, тем хуже они работают. К сожалению, без резервного котла в средних и северных широтах России они не могут являться полноценным теплогенератором.
Принцип работы водяного теплового насоса
Грунтовый тепловой насос отбирает тепло у почвы. Этот тип тепловых насосов также способе круглый год отапливать дом (и быть единственным котлом в коттедже – тоже), и имеет довольно высокую эффективность. Система отбора низкопотенциаьного тепла здесь следующая: либо бурятся скважины, в которые опускаются геотермальные зонды (по которым по замкнутому контуру циркулирует теплоноситель, нагреваясь от грунта через стенки трубы), либо такой же контур раскладывается в горизонтальной плоскости (почти как теплый пол) в грунте. У каждого есть свои плюсы и минусы.

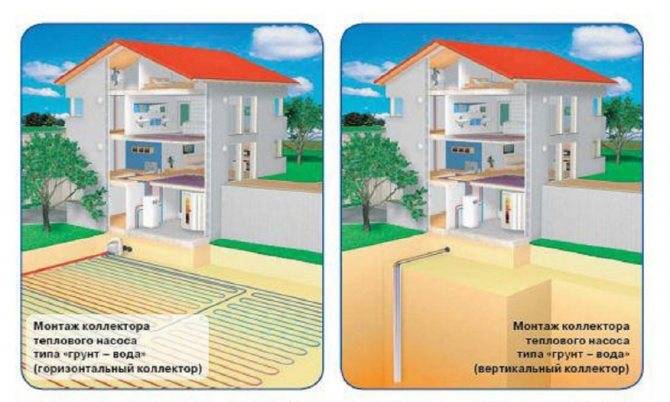

Грунтовой тепловой насос с горизонтальным коллектором
Грунтовой тепловой насос с вертикальными скважинами
В целом, при правильном подходе, тепловой насос – удобный агрегат для отопления коттеджа, а в некоторых случаях он быстро окупается, несмотря на высокую первоначальную стоимость.
Пример котельной с тепловым насосом DANFOSS для отопления и нагрева горячей воды
2 Как сделать и установить тепловой насос своими руками?
Тепловой насос своими руками изготовить вполне реально, однако для этого необходимо найти хороший компрессор.
В качестве конденсатора можно использовать бак из нержавейки, ориентировочно на 100 литров. А для контура, по которому будет циркулировать теплообменник, отлично подойдут тонкие медные сантехнические трубки.
Тепловой насос своими руками – этапы изготовления:
- С помощью уголка, либо L-образных кронштейнов крепим компрессор к стене в том месте, где будет размещаться тепловой насос.
- Далее, из медных трубок делаем змеевик – обматываем их вокруг цилиндра подходящей формы. Следите за тем, чтобы шаг намотки по всем змеевику был идентичен.
- Бак разрезается на две части, внутрь вставляется змеевик, после чего бак сваривается обратно. При этом в нём создается несколько резьбовых входных отверстий – сверху и снизу, через которые наружу выводятся крайние трубки змеевика.
- В качестве испарителя используем обычную пластиковую бочку, в которую заводятся трубы внутреннего контура (либо любую другую емкость, объем которой идентичен конденсаторному баку).
- Для транспортировки прогретой воды используются обычные ПВХ трубы.
Для заправки системы фреоном рекомендуется обратиться к специалисту.
Чтобы сделать тепловой насос Френетта своими руками нам необходимо обзавестись такими материалами:
- Стальной цилиндр (диаметр выбирайте исходя из мощности насоса, которая необходима вам для отопления: чем больше рабочая поверхность – тем более эффективным будет устройство);
- Стальные диски, с диаметром на 5-10% меньше, чем диаметр цилиндра;
- Электродвигатель (лучше всего изначально подбирать привод с удлиненным валом, так как на него будут устанавливаться диски);
- Теплообменник – любое техническое масло.
От количества оборотов, которое может выдать двигатель, будет зависеть температура, до которой насос Френетта сможет прогреть воду для отопления дома, либо бассейна. Чтобы вода в радиаторах прогрелась до 100 градусов необходимо, чтобы привод обеспечивал 7500—8000 оборотов/мин.
Вал силового агрегата на подшипниках размещаем внутри стального цилиндра. Место, где вал входит в цилиндр должно быть надежно уплотнено, поскольку наличие даже малейших вибраций быстро выводит механизм из строя.
На вал двигателя монтируются рабочие диски. Необходимое расстояние между ними можно задать, накручивая после каждого диска гайки. Количество дисков определяется в зависимости от длины цилиндра – они должны равномерно заполнять весь его объем.
В верхней и нижней части цилиндра просверливаем два отверстия: к верхнему будет подведены отопительные трубы, в которые будет подаваться масло, а к нижнему отверстию подсоединяется обратная труба для возврата использованного масла с радиаторов.
Вся конструкция закрепляется на металлической раме. После того как агрегат собран, цилиндр заполняется маслом, к нему подключаются патрубки отопительной магистрали и выполняется герметизация соединений.

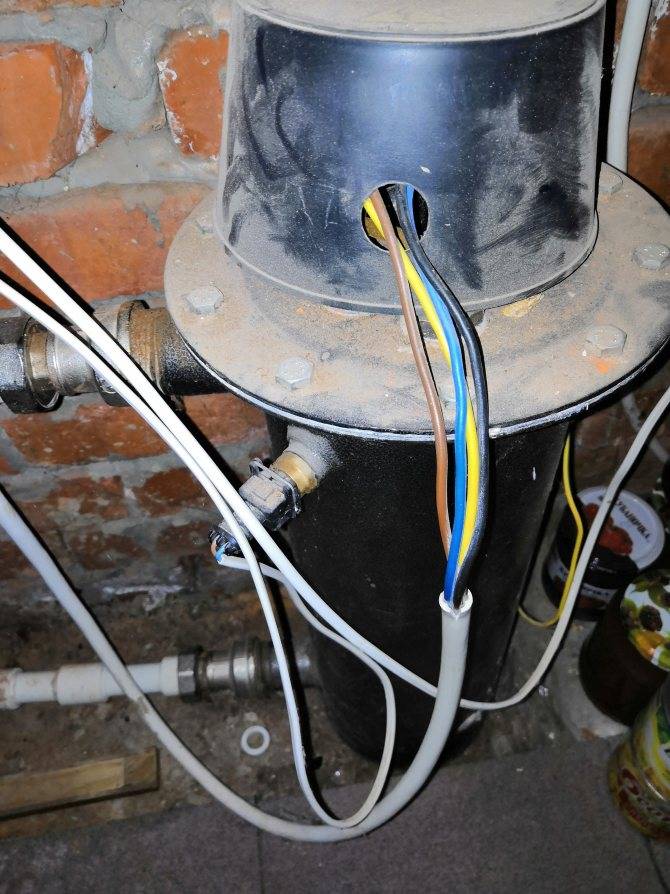

Тепловой насос, созданный на производстве
Тепловой насос Френетта обладает очень высоким КПД, что позволяет его эффективно использовать в любых отопительных системах. Он может использоваться для обогрева любых хозяйственных помещений, гаражей, и жилых зданий. Кроме этого, за счет компактных размеров такой самодельный насос отлично подходит для прогрева бассейна, либо «теплого пола».
Но помните, что при прогреве бассейна и других крупных емкостей с водой необходим насос достаточной мощности, иначе вы просто будете использовать его не по назначению, и желаемых результатов не получите.
2.1 Монтаж тепловых агрегатов
Особенности монтажа тепловых насосов зависят, в первую очередь, от способа размещения внешнего контура.
- Геотермальные тепловые насосы. Для вертикального способа монтажа создаются скважины глубиной от 50 до 100 метров, в которые опускается специальный зонд. Для горизонтальной укладки создается траншея на ту же длину либо котлован, в котором трубы укладываются параллельно друг другу. Трубы закладываются в грунт на глубину полутора метров.
- Насосы вода-вода: внешний контур укладывается на дне водоема, и выводятся к тепловому насосу.
- Воздух-вода: блок с трубами внешнего контура устанавливается на крыше или на стене здания (по внешнему виду его трудно отличить от наружной коробки кондиционера), и подводится к тепловому насосу внутри помещения.

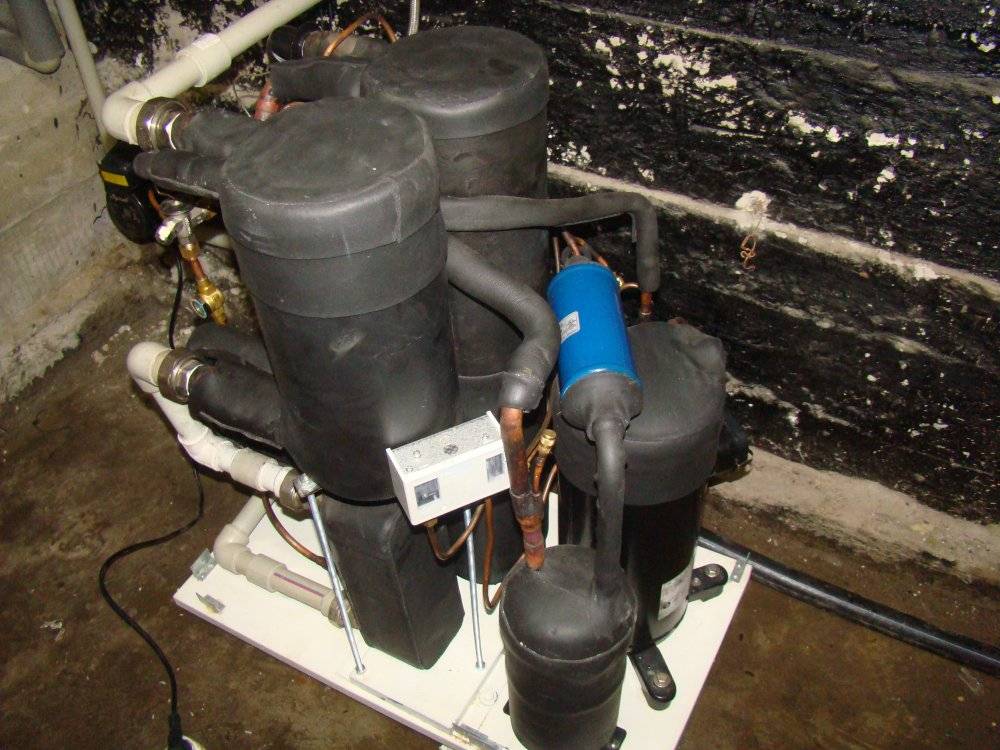

Изготовление геотермальной установки
Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.
Расчет контура и теплообменников насоса
Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².
Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.
Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.
Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.
Необходимое оборудование и материалы
Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.
Перед началом работ нужно приобрести оборудование и материалы:
- компрессор;
- конденсатор;
- контроллер;
- полиэтиленовые фитинги, предназначенные для сборки коллекторов;
- труба на земляной контур;
- циркуляционные насосы;
- водопроводный шланг или труба ПНД;
- манометры, термометры;
- трубка медная диаметром 10 миллиметров;
- утеплитель для трубопроводов;
- комплект уплотнений для герметизации.
Как собрать теплообменный блок
Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.
Перед сборкой конденсатора необходимо медную трубку намотать в виде спирали и поместить в металлическую бочку емкостью не менее 0,2 м³. Медная трубка заполняется фреоном, а бочка с водой подключается к системе отопления дома.
Обустройство грунтового контура
Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.
Можно использовать 2 метода:
1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.
2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.
Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.
Заправка и первый запуск
После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.
После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять.

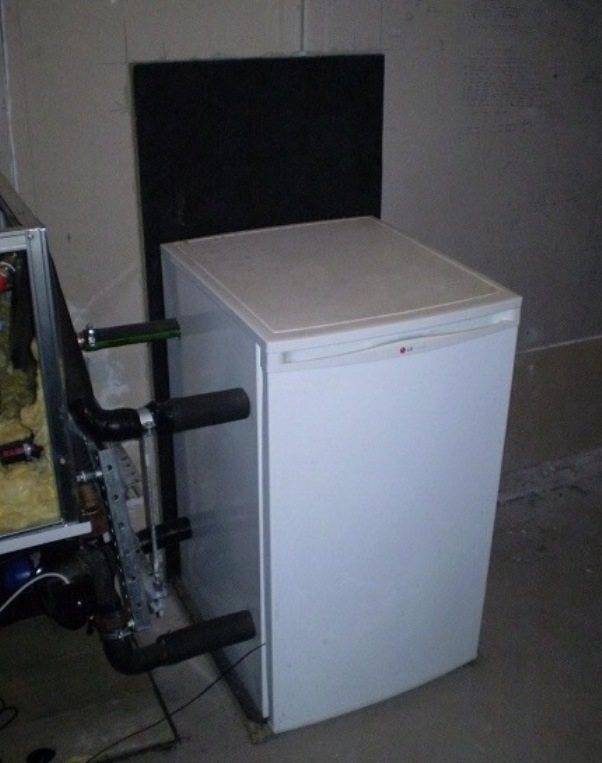

Использование старого холодильника
Устройство теплонасоса из холодильника
Итак, чтобы собрать отопительную систему в загородном доме, необходимо иметь тепловой насос.
Сегодня такие агрегаты стоят недешево, это объясняется высокими техническими характеристиками и кропотливой работой по их сборке. Но, при желании собрать теплонасос можно своими руками.
Соорудить простой теплонасос можно из бытового холодильника. Особенность техники заключается в том, что в нем есть два основных компонента теплового насоса – конденсатор и компрессор. Это позволит значительно ускорить сборку теплонасоса своими руками.
Итак, сборка насоса из старого холодильника осуществляется следующим образом:

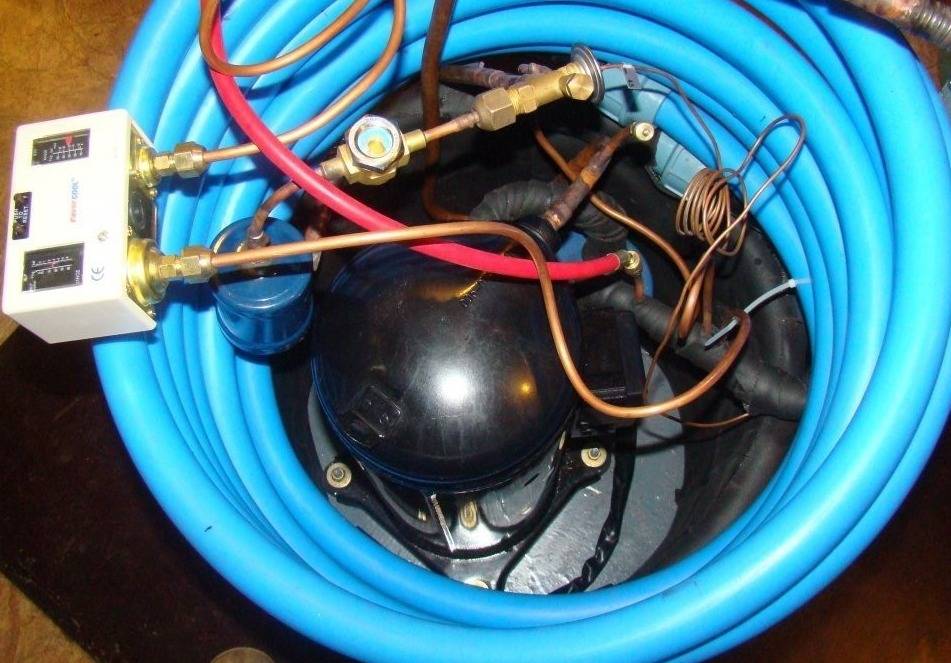

Сборка конденсатора. Элемент выполняется в виде змеевика. В холодильники он чаще всего устанавливается сзади. Эта всем известная решетка и является конденсатором, с помощью которого происходит отдача тепла хладагентом.
Конденсатор устанавливается в емкость, которая обладает высокой прочностью и способна выдерживать высокие температуры. Чтобы в процессе монтажа не повредить змеевик, эксперты рекомендуют разрезать емкость и установить в нее конденсатор. После этого емкость сваривается.
Далее на емкость крепится компрессор. Изготовить агрегат в домашних условиях практически невозможно. Поэтому лучше взять его со старого холодильника
При этом стоит обратить внимание на то, чтобы он был в исправном состоянии.
В качестве испарителя можно использовать обычную пластиковую бочку.
После того как все элементы системы будут готовы, они соединяются между собой. Для подключения агрегата к отопительной системе используют пластиковые трубы.
Таким образом, можно соорудить тепловой насос из старого бытового холодильника. Если понадобится закачка фреона в систему, то для этого нужно вызвать мастера. Такую работу можно выполнить только с помощью специального оборудования.
Возьмите на заметку: тепловые насосы из холодильника часто используют для обогрева небольших помещений и строений бытового назначения. Это может быть гараж или небольшой сарай.
Также холодильник можно использовать в качестве источника тепла. То есть он будет играть роль радиатора отопительной системы. Нужно просто смонтировать два воздуховода, по которым в технику будет поступать, и отводиться воздух.
Первый канал будет запускать в морозилку воздух, а второй выпускать. При этом происходят физические процессы, которые заставляют конденсатор нагреваться.
Возможно, Вам будет также интересна статья о том, как сделать своими руками тепловой насос Френетта. О тепловых насосах Игоря Савостьянова Henk System Вы можете прочитать здесь.
Принцип работы теплового насоса
Теперь попытаемся подробно описать каждый этап работы теплового насоса. Как уже говорилось ранее — в основе работы тепловых насосов лежит термодинамический цикл. Это значит, что работа теплового насоса состоит из нескольких этапов цикла, которые повторяются снова и снова в определенной последовательности.
Рабочий цикл теплового насоса можно разделить на четыре следующие этапы:
1. Поглощение тепла из окружающей среды (кипение хладагента).
В испаритель (теплообменник) поступает хладагент, который находиться в жидком состоянии и имеет низкое давление. Как мы уже знаем при низкой температуре хладагент способен закипать и испаряться. Процесс испарения необходим для того, чтобы вещество поглотило тепло.
Согласно второму закону термодинамики тепло передается от тела с высокой температурой к телу с более низкой температурой. Именно на этом этапе работы теплового насоса хладагент с низкой температурой проходя по теплообменнику отбирает тепло от теплоносителя (рассола), который ранее поднялся из скважин, где отобрал низкопотенциальное тепло грунта (в случаи с грунтовыми тепловым насосами Грунт-Вода).
Дело в том, что температура грунта под землей в любое время года составляет +7-8°С. При использовании геотермального теплового насоса типа Грунт-Вода устанавливаются вертикальные зонды, по которым циркулирует рассол (теплоноситель). Задача теплоносителя — нагреться до максимально возмножной температуры во время циркуляции по глубинным зондам.
Когда теплоноситель отобрал тепло из грунта, он поступает в теплообменник теплового насоса (испаритель) где «встречается» с хладагентом, который имеет более низкую температуру. И согласно второму закону термодинамики происходит теплообмен: тепло от более нагретого рассола передается менее нагретому хладагенту.
Здесь очень важный момент: поглощение тепла возможно во время испарения вещества и наоборот, отдача теплоты происходит при конденсации. Во время нагрева хладагента от теплоносителя он меняет свое фазовое состояние: хладагент переходит из жидкого состояния в газообразное (происходит процесс закипания хладагента, он испаряется).
Пройдя через испаритель хладагент находиться в газообразной фазе. Это уже не жидкость, но газ, который отобрал тепло у теплоносителя (рассола).
2. Сжатие хладагента компрессором.
На следующем этапе хладагент в газообразном состоянии попадает в компрессор. Здесь компрессор сжимает фреон, который за счет резкого увеличения давления нагревается до определенной температуры.
Аналогичным образом работает и компрессор обычного бытового холодильника. Единственное существенное отличие компрессора холодильника от компрессора теплового насоса — значительно меньшая производительность.
3. Передача тепла в систему отопления (конденсация).
После сжатия в компрессоре хладагент, который имеет высокую температуру поступает в конденсатор. В данном случае конденсатор — это тоже теплообменник, в котором во время конденсации происходит отдача теплоты от хладагента к рабочей среде отопительного контура (например воде в системе теплых полов, или радиаторов отопления).
В конденсаторе хладагент из газовой фазы снова переходит в жидкую. Этот процесс сопровождается выделением тепла, которое используется для системы отопления в доме и горячего водоснабжения (ГВС).
4. Понижение давления хладагента (расширение).
Теперь жидкий хладагент нужно подготовить к повторению рабочего цикла. Для этого хладагент проходит через узкое отверстие термо-регулирующего вентиля (расширительного клапана). После «продавливания» через узкое отверстие дросселя хладагент расширяется, вследствие чего падает его температура и давление.
Этот процесс сравним с распылением аэрозоля из балончика. После распыления балончик на короткое время становиться холоднее. То есть произошло резкое падение давления аэрозоля вследствие продавливания наружу, температура соответственно тоже падает.
Теперь хладагент снова находиться под таким давлением, при котором он способен закипеть и испаряться, что необходимо нам для поглощения тепла от теплоносителя.
Задача ТРВ (термо-регулирующий вентиль) — снизить давление фреона путем расширения его на выходе из узкого отверстия. Теперь фреон снова готов закипать и поглощать тепло.
Цикл снова повторяется до тех пор, пока система отопления и ГВС не получит от теплового насоса необходимый объем тепла.
