Тепловой насос воздух вода — схемы устройства и сооружение

Личный опыт

С теорией покончено. Однако теоретических обоснований эффективности тепловых насосов в интернете много  и без нас. Читателю наверняка интересен, прежде всего, личный опыт отопления коттеджа с помощью ТН.

В смежных домах, принадлежащих автору и его близким родственникам, реализованы две схемы отопления с тепловыми насосами, работающими по схеме “воздух-воздух” и “воздух-вода”.

На фото — внешние блоки двух ТН “воздух-вода”

Воздух-воздух

Обогрев дома автора реализован путем установки во всех отапливаемых помещениях… обычных инверторных кондиционеров. Да-да, они, как и любые другие кондиционеры,  представляют собой частный случай ТН.

Более того: модель Cooper@Hunter CH-S12FTXN, отвечающая за обогрев мансарды в доме автора, позиционируется производителем именно как бытовой тепловой насос.

Кондиционер производительностью 12000 BTU обеспечивает обогрев 60-метровой мансарды

• Суммарные расходы: примерно 130 тысяч рублей (покупка и монтаж пяти сплит-систем).
• Отапливаемая площадь: 155 квадратных метров.
• Суммарная номинальная тепловая мощность при работе на обогрев: 15 кВт.
• Среднее энергопотребление в отопительный сезон: 600-1200 кВт·ч в месяц в зависимости от температуры на улице.
• Температура в доме: 19-22 °С в зависимости от функций помещения. Минимальная температура поддерживается в спальне, максимальная — в гостиной. Регулировка климата во всех комнатах — независимая, с пульта кондиционера.

Внутренний блок сплит-системы установлен на высоте около полутора метров

Воздух-вода

В соседнем доме для обогрева и приготовления горячей воды используются два воздушных ТН “воздух-вода” производства DanHeat с максимальной производительностью по теплу 9,2 кВт. Система отопления — внутрипольная, коллекторная (водяной теплый пол в стяжке).

Коллекторный шкаф теплого пола

Для хранения нагретой воды и в качестве буферной емкости для отопления используется 300-литровый теплоаккумулятор.

Теплоаккумулятор создает запас воды для нужд ГВС и стабилизирует температуру теплоносителя в системе отопления

Быстрый нагрев помещений зимой и их кондиционирование летом обеспечивают установленные в каждой комнате фанкойлы.

Настенный фанкойл зимой выполняет функции тепловентилятора, летом — кондиционера

Суммарные расходы (два ТН с обвязкой, теплоаккумулятор, укладка водяного пола и стяжки, монтаж фанкойлов) — приблизительно 1 млн. 300 тыс. рублей.

Внутренние теплообменники тепловых насосовКамин подключен к общему отопительному контуру

Рабочая температура теплоносителя: 23-40 °С.

Текущая температура воды в отопительном контуре — 31 градус

• Отапливаемая площадь: 280 м2.
• Среднемесячное энергопотребление: 2500-4000 кВт·ч в зависимости от уличной температуры и потребления горячей воды (напомним, ТН работают на отопление и ГВС).
• Температура в доме: 20-24°С (минимальная температура установлена в холле и на лестнице, максимальная — в гостиной). Раздельная регулировка температуры отдельных контуров теплого пола осуществляется из коллекторного шкафа; с панели управления ТН задается лишь температура теплоносителя.

Дроссели в коллекторном шкафу позволяют настроить температуру каждого отдельного контура теплого пола

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

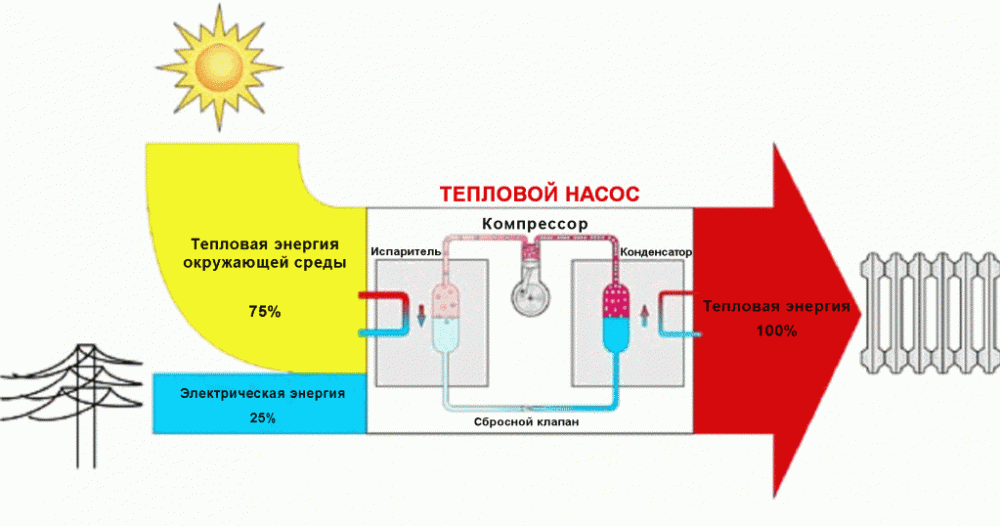

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Что такое тепловой насос (ТН)

Возьмем для примера обычный бытовой холодильник. Внутри морозильника вода быстро превращается в лед. Снаружи находится горячая на ощупь радиаторная решетка. От нее тепло, собранное внутри морозильной камеры, передается комнатному воздуху.

То же самое, но в обратной последовательности, делает ТН. Радиаторная решетка, расположенная снаружи здания, имеет гораздо большие размеры, чтобы собрать достаточно тепла из окружающей среды для обогрева жилья. Теплоноситель внутри трубок радиатора или коллектора отдает энергию отопительной системе внутри дома, а затем нагревается снова вне дома.

Устройство

Обеспечить дом теплом — это более сложная техническая задача, чем охладить небольшой объем холодильника, где установлен компрессор с морозильным и радиаторным контурами. Почти так же просто устроен воздушный ТН, который получает тепло из атмосферы и подогревает внутренний воздух. Добавляются только вентиляторы для обдува контуров.

Получить большой экономический эффект от установки системы «воздух-воздух» сложно из-за малого удельного веса атмосферных газов. Один кубический метр воздуха весит всего лишь 1,2 кг. Вода примерно в 800 раз тяжелее, поэтому теплотворная способность тоже имеет многократную разницу. Из 1 кВт электрической энергии, потраченной устройством типа «воздух-воздух», можно получить только 2 кВт тепла, а ТН «вода-вода» дает 5–6 кВт. Гарантировать такой высокий коэффициент полезного действия (КПД) может ТН.

Состав компонентов насоса:

1. Система отопления дома, для которой лучше применить теплые полы.
2. Бойлер для горячего водоснабжения.
3. Конденсатор, передающий энергию, собранную вовне, к теплоносителю внутридомового отопления.
4. Испаритель, отбирающий энергию у теплоносителя, который циркулирует во внешнем контуре.
5. Компрессор, который перекачивает хладагент от испарителя, переводя его из газообразного в жидкое состояние, повышая давление и охлаждая в конденсаторе.
6. Расширительный клапан, устанавливается перед испарителем для регулирования потока хладагента.
7. Внешний контур укладывается на дно водоема, закапывается в траншеи или опускается в скважины. Для ТН типа «воздух-воздух» контуром служит наружная радиаторная решетка, обдуваемая вентилятором.
8. Насосы перекачивают теплоноситель по трубам снаружи и внутри дома.
9. Автоматика для управления по заданной программе обогрева помещения, которая зависит от изменений температуры наружного воздуха.

Внутри испарителя теплоноситель внешнего трубного регистра охлаждается, отдавая тепло хладагенту компрессорного контура, а затем насосом перекачивается по трубам на дне водоема. Там он нагревается и цикл вновь повторяется. В конденсаторе происходит передача тепла системе отопления коттеджа.

Тепловой насос «воздух-вода» для дома

Особенностью систем «воздух-вода» является сильная зависимость температур теплоносителя в системе отопления от температуры источника — наружного воздуха. Эффективность подобного оборудования постоянно изменяется как в сезонном отношении, так и в погодных условиях. В этом проявляется существенное отличие аэротермальных систем от геотермальных комплексов, чья работа стабильна в течение всего срока службы и не зависит от внешних условий.

Кроме того, тепловые насосы типа «воздух-вода» способны как обогревать, так и охлаждать воздух в помещениях, что делает их востребованными в регионах с относительно холодными зимами и жарким летом. В целом, использование подобных систем наиболее эффективно в относительно теплых районах, а для северных областей требуется дополнительные средства обогрева (обычно используются электронагреватели).

Как работают тепловые насосы воздух-вода?

В основе работы теплового насоса типа «воздух-вода» положен принцип Карно. Говоря более понятным языком, используется конструкция фреонового холодильника. Хладагент (фреон) циркулирует в замкнутой системе, проходя последовательно стадии:

• испарения, сопровождающегося сильным охлаждением
• подогрева от тепла поступающего наружного воздуха
• сильного сжатия, при котором его температура становится высокой
• конденсации с переходом в жидкое состояние
• прохода через дроссель с резким падением давления и испарением

Для нормальной циркуляции хладагента необходимо иметь два отделения — испаритель и конденсатор. В первом температура низкая (отрицательная), для нагрева используется тепловая энергия из воздуха окружающей среды. Второе отделение служит для конденсирования хладагента и передачи тепловой энергии в теплоноситель системы отопления.

Роль поступающего извне воздуха — передача тепла в испаритель, где температура очень низкая и требует повышения для предстоящего сжатия. Тепловая энергия воздуха имеется даже при отрицательных температурах и сохраняется до тех пор, пока не произойдет понижение температуры до абсолютного нуля. Низкопотенциальные источники тепловой энергии позволяют получать высокую эффективность системы, но при сильном понижении наружной температуры до -20°C или – 25°C система останавливается и требует подключения дополнительного источника обогрева.

Достоинства и недостатки

Достоинствами тепловых насосов «воздух-вода» являются:

• простота установки, отсутствие земляных работ
• источник тепловой энергии — воздух — имеется везде, он доступен и совершенно бесплатен. Для работы системы требуется только электропитание для циркуляционного оборудования, компрессора и вентилятора
• тепловой насос можно конструктивно объединить с вентиляцией, что позволить существенно повысить эффективность работы обеих систем
• отопительная система безвредна для окружающей среды и не опасна в эксплуатационном отношении
• работа системы практически бесшумна, может управляться при помощи систем автоматики

Недостатками теплового насоса «воздух-вода» являются:

• ограниченность применения. Бытовые модели ТН требуют подключения дополнительных систем отопления уже при -7°C, промышленные образцы способны держать температуру до -25°C, что для большинства регионов России слишком мало
• зависимость эффективности системы от температуры наружного воздуха делает работу системы нестабильной и требует постоянной перенастройки режимов функционирования
• для питания вентиляторов, компрессоров и прочих устройств требуется подключение к стабильному источнику электроэнергии

Планируя использование подобной системы отопления и ГВС, необходимо учитывать эти особенности.

Расчет мощности установки

Порядок расчета мощности установки сводится к определению площади дома, подлежащей обогреву, подсчету необходимого количества тепловой энергии и подбору оборудования, соответствующего полученным значениям. Излагать подробную методику расчета нет смысла, поскольку она чрезвычайно сложна, требует знания многих параметров, коэффициентов и прочих значений. Кроме того, нужен опыт выполнения подобных расчетов, иначе результат окажется совершенно ошибочным.

Для решения проблемы рекомендуется использовать онлайн-калькулятор, найденный в сети. Пользоваться им легко, надо лишь подставить в окошечки свои данные и получить ответ. Если появились сомнения, расчет можно продублировать на другом ресурсе, чтобы получить сбалансированные данные.

Выбор: цены и производители

Проблему отопления жилых и производственных помещений можно решить правильным выбором теплового насоса воздух-вода. Что же нужно учесть и не ошибиться при выборе. Первое, над чем следует подумать после расчёта мощности, это конструкция корпуса. Производители предлагают два варианта.

Низкотемпературный моноблочный тепловой насос

Есть низкотемпературные моноблочные тепловые насосы. При этом в помещении не ставится никакой дополнительной установки. Все элементы теплового насоса располагаются снаружи здания или в подсобном помещении, а в дом или производственное помещение проходит только трубопровод с теплоносителем.

Второй вариант исполнения – это всем известные сплит-системы. Чаще всего такой вариант применяется в бытовых помещениях. Внешний блок стоит на улице, а к нему идёт магистраль от накопителя. Фреон греет конденсатор и жидкости, которая циркулирует в контуре отопления, передаётся тепло.

По функциональности и назначению выпускаемые модели тепловых насосов также можно поделить на 2 группы. Одни установки воздух-вода предназначены только для отопления, а другие могут помимо обогрева обеспечивать горячее водоснабжение. По температуре окружающего воздуха установки воздух-вода, как правило, работают в интервале от плюс 45 до минус 15 С. Отдельные модели могут работать на обогрев температуре на улице минус 25─32 С. От температуры окружающей среды напрямую зависит эффективность тепловых насосов воздух-вода.

Тепловой насос воздух-вода ViessmannЗа последние 10─15 лет на рынке появилось много моделей различных тепловых насосов. Выпуском этой продукции занимаются производители из Германии, Японии, Китая, России и других стран. Их продукция имеет близкую конструкцию, но часто отличается по эффективности.

Можно назвать следующие известные компании на этом рынке:

• Stiebel Eltron (Германия). Модели имеют высокий спрос на российском рынке. Среди плюсов стоит отметить большой широкий ассортимент моделей, развитую функциональность, возможность индивидуального изготовления. В целом тепловые насосы Stiebel Eltron отличаются экономичностью и высоким коэффициентом СОР;
• Фирма выпускает установки воздух-вода высокой производительности. Они находят применение для обогрева бытовых и промышленных объектов. Все модели адаптированы для использования в российских условиях. Большинство предлагаемых тепловых насосов Buderus рассчитаны на обогрев помещений площадью более 500 квадратных метров;
• Компания уже несколько десятков лет выпускает тепловые насосы. Модельный ряд постоянно меняется, учитываются пожелания владельцев тепловых установок, постоянно осваиваются новые технологии. Viessmann часто используют в своей продукции инновационную автоматику. С её помощью, установка воздух-вода обеспечивает полностью автоматический обогрев помещения в зависимости от погодных условий;
• Heliotherm (Австрия). Фирма выпускает модели тепловых насосов с лучшими показателями СОР. В России компания имеет своё представительство. Благодаря этому обеспечиваются гарантийные обязательства, установка и поддержка оборудования.

Стоимость современных тепловых насосов лежит в интервале от 160 тысяч до 1,2 миллиона рублей. Стоимость может меняться в зависимости от того, какой производитель. Китайцы выпускают модели, которые стоят дешевле, но у них ниже СОР и срок службы. Часто используется практика, когда монтаж тепловых насосов воздух-вода включается в цену оборудования. Многие компании предлагают бесплатно расчёт проекта. Есть также примеры, когда предлагаются услуги по дальнейшему обслуживанию установок.

Немного экономики

Как известно, разные источники тепловой энергии для отопления заметно различаются по стоимости киловатт-часа тепла.

Вот ориентировочные цены:

• Природный газ с подачей из магистрали газоснабжения — 0,7 рубля;
• Сухие дрова — 1,3 рубля;
• Пеллеты — 1,5 рубля;
• Каменный уголь — 1,6 рубля;
• Природный газ с подачей из газгольдера — 2,4 рубля;

Монтаж газгольдера для автономного газоснабжения

• Пропан-бутан в баллонах — 3 рубля;
• Дизтопливо — 3,4 рубля;
• Электроэнергия замыкает таблицу рейтинга: киловатт-час стоит от 3,5 до 5,5 рублей в зависимости от местных тарифов.

Крымские цены на топливо заметно отличаются от столичных

Принцип работы теплового насоса воздух-воздух

Общий принцип работы ТН во многом напоминает тот, что используется в кондиционере, в режиме «обогрев помещения», с единственным отличием. Теплонасос «заточен» на отопление, а кондиционер на охлаждение комнат. Во время работы используется низкопотенциальная энергия воздуха. В результате расход электроэнергии сократился более чем в 3 раза.

Принцип действия тепловой насосной установки воздух-воздух, если не вдаваться в технические подробности, следующий:

• Воздух, даже при отрицательной температуре, сохраняет определенное количество тепловой энергии. Это происходит до тех пор, пока температурные показатели не достигнут абсолютного нуля. Большинство моделей ТН способны извлекать тепло при достижении температуры -15°С. Несколько известных производителей выпустило станции, сохраняющие работоспособность при -25°С и даже -32°С.
• Забор низкопотенциального тепла происходит благодаря испарению фреона, циркулирующего по внутреннему контуру ТН. Для этого используется испаритель – блок, в котором создаются оптимальные условия для преобразования хладагента из жидкого в газообразное состояние. При этом, согласно физическим законам, поглощается большое количество тепла.
• Следующим блоком, расположенным в системе теплоснабжения воздух-воздух, является компрессор. Именно сюда подается хладагент в газообразном состоянии. В камере нагнетается давление, что приводит к резкому и существенному нагреву фреона. Через форсунку, хладагент впрыскивается в конденсатор. Компрессор для теплового насоса имеет спиралевидное исполнение, что облегчает запуск при низких температурах.
• Во внутреннем блоке, располагающемся непосредственно в помещении, находится конденсатор, выполняющий одновременно функцию теплообменника. Газообразный разогретый фреон, целенаправленно конденсируется на стенках модуля, отдавая при этом тепловую энергию. ТН распределяет полученное тепло, подобным к сплит-системе образом. Допускается канальное распределение нагретого воздуха. Особенно практично такое решение при нагреве больших многоквартирных зданий, складских и промышленных помещений.

Принцип работы теплового насоса воздух-воздух и его эффективность напрямую связаны с температурой окружающей среды. Чем холоднее «за окном», тем ниже производительность станции. Работа теплового насоса воздух-воздух при температуре минус -25°С (в большинстве моделей) полностью прекращается. Чтобы компенсировать недостаток тепла, устанавливают резервный котел. Оптимально одновременное использование электрического тэна.

Тепловые насосы воздух-воздух состоят из двух блоков наружного и внутреннего размещения. Конструкция во многом напоминает сплит-систему и устанавливается подобным образом. Внутренний блок монтируется на стену или потолок. Настройки выставляются с помощью дистанционного управления.

Чем отличается ТН воздух-воздух от кондиционера

ТН воздух-воздух работает как кондиционер, но имеет существенные отличия, заключающиеся в особенностях конструкции и производительности

Хотя существует внешнее сходство, на самом деле, отличия, если обратить внимание на технически характеристики, существенны:

• Производительность – тепловой насос воздух-воздух для отопления дома, максимально эффективно работает на нагрев помещения. Некоторые модели способны охлаждать воздух. Во время кондиционирования помещения, энергоэффективность существенно уступает обычным кондиционерам.
• Экономичность – даже инверторные кондиционеры, во время работы тратят больше электроэнергии, чем требует отопление тепловым насосом типа воздух – воздух. При переходе в режим обогрева, затраты электричества еще больше увеличиваются. У ТН коэффициент энергоэффективности определяется согласно СОР. Средние показатели станций равняются 3-5 единицам. Затраты электричества в таком случае составляют 1 кВт на каждые 3-5 кВт полученного тепла.
• Сфера применения – кондиционеры используют для вентиляции и дополнительного обогрева помещения, при условии, что температура окружающей среды не будет меньше +5°С. Тепловые насосы воздух-воздух, применяются в качестве основного источника отопления в течение всего года в средних широтах. При определенной модификации, могут использоваться для охлаждения комнат.

Мировой опыт использования тепловых отопительных насосов системы воздух-воздух, убедительно доказал, что использование возобновляемых источников энергии не только возможно, но и экономически выгодно, несмотря на необходимость первичных капиталовложений.

Рекомендации по выбору модели

Чтобы тепловой насос, схема работы которого описана выше, демонстрировал высокую эффективность, следует знать, как правильно выбрать такое оборудование. Очень желательно, чтобы выбор теплового насоса вода-вода (а также «воздух – вода» и «земля – вода») осуществлялся с участием квалифицированного и опытного специалиста.

При выборе теплонасоса для водяного отопления учитываются следующие параметры такого оборудования:

производительность, от которой зависит площадь здания, отопление которого насос может обеспечить; торговая марка, под которой произведено оборудование (учитывать данный параметр необходимо потому, что серьезные компании, продукция которых уже оценена многими потребителями, уделяют серьезное внимание как надежности, так и функциональности производимых моделей); стоимость как самого выбираемого оборудования, так и его монтажа

Оснащение котельной с тепловым насосом

При выборе тепловых насосов вода-вода, воздух-вода, земля-вода рекомендуется обращать внимание на наличие у такого оборудования дополнительных опций. Сюда, в частности, относятся возможности:. управления работой оборудования в автоматическом режиме (работающие в таком режиме за счет специального контроллера тепловые насосы позволяют создать в обслуживаемом ими строении комфортные условия для проживания; изменение параметров работы и другие действия по управлению теплонасосами, которые оснащены контроллером, могут выполняться посредством мобильного устройства или пульта ДУ); использования оборудования для нагрева воды в системе ГВС (обращать внимание на данную опцию следует потому, что в некоторых (особенно старых) моделях тепловых насосов, коллектор которых устанавливается в открытых водоемах, она отсутствует)

Схема теплового насоса

Работоспособность большинства тепловых насосов базируется на тепле грунта, в котором на протяжении года температура практически не колеблется (в пределах 7-10 градусов). Тепло перемещается между тремя контурами:

1. Контур отопления
2. Тепловой насос
3. Рассольный (он же земляной) контур

Классический принцип работы тепловых насосов в отопительной системе состоит из следующих элементов:

1. Теплообменник, отдающий внутреннему контуру тепло, забираемое у земли
2. Сжимающее устройство
3. Второе теплообменное устройство, передающее отопительной системе энергию, получаемую во внутреннем контуре
4. Механизм, понижающий давление в системе (дросселе)
5. Рассольный контур
6. Земляной зонд
7. Отопительный контур

Труба, которая выполняет роль первичного контура, помещается в колодец или закапывается непосредственно в землю. По ней перемещается незамерзающий жидкий теплоноситель, температура которого повышается до аналогичной характеристики земли (около +8 градусов) и поступает во второй контур.

Вторичный контур забирает тепло у жидкости. Циркулирующий внутри фреон начинает закипать и преобразовываться в газ, который направляется в компрессор. Поршень сжимает его до 24-28 атм, благодаря чему происходит увеличение температуры до +70-80 градусов.

На данном рабочем этапе происходит концентрирование энергии в один небольшой сгусток. Благодаря этому увеличивается температура.

Разогретый газ поступает в третий контур, который представлен системами горячего водоснабжения или даже отопления дома. При передаче тепла возможны потери до 10-15 градусов, но они оказываются не существенны.

Когда фреон остывает, происходит уменьшение давления, и он вновь превращается в жидкое состояние. При температуре 2-3 градуса он поступает обратно во второй контур. Цикл повторяется снова и снова.
