Температура пайки полипропиленовых труб: основные этапы самостоятельной сварки + таблица значений

Основные ошибки при пайке полипропиленовых труб

О последствиях перегрева и недогрева уже говорилось выше. Но есть и ещё нарушения, которые могут значительно ухудшить результат работы:

  • монтажные работы редко совершаются в идеальной чистоте, между тем, грязь и вода могут свести на нет все усилия монтажника, нужно стараться держать рабочий материал сухим и чистым;
  • иногда чрезмерно разогретая труба просовывается в фитинг слишком глубоко, это приводит к её заметному сужению и нарушению силы подачи воды;
  • однако соединять фитинг и трубу следует в разогретом состоянии, иначе она войдёт неглубоко, и возникнут протечки, так что действовать нужно в темпе;
  • длину входа лучше сразу отмечать маркером;
  • иногда после соединения монтажнику кажется, что труба вошла в фитинг косо или под углом, тогда он пытается её слегка провернуть, — протечка в этом случае почти неизбежна;
  • нередко в процессе работы пытаются орудовать ножом или ножницами, — для этих целей есть специальные инструменты, иначе материал можно повредить;
  • одна из самых больших ошибок при самостоятельном монтаже – выбор дешёвого некачественного материала, — к сожалению, пластиковые трубы сейчас производят и недобросовестные производители, которые занимаются подделками, так что лучше делать покупки в проверенных фирменных строительных магазинах. Здесь качество товара подтверждено сертификатами.

После окончания работ утюг нужно будет очистить от пластика, иначе на нём образуется нагар. Сделать это можно обычной деревянной палочкой. Если останутся обрезки труб, они тоже в хозяйстве пригодятся. Некоторые из них даже зимние удочки делают.

И последнее обстоятельство. При наличии инструментов монтаж полипропиленовых труб выполнить не так уж и сложно. Но всё-таки лучше довериться специалистам или хотя бы посмотреть сначала, как такие работы выполняются. В противном случае можно просто затопить не только свою квартиру, но и соседей снизу.

Читайте так же:

Пайка отопления полипропиленовыми трубами: основные правила

Соединение труб

Формат и качество современных материалов и оборудования позволяет осуществлять монтаж надежного водопровода своими руками. Подготовка к работам и сам технологический процесс должны соблюдаться также, как это делают профессионалы. Не забудьте правильно подключить холодный и горячий стояки. Технология включает следование следующим правилам монтажа:

Вне зависимости от типа используемого аппарата оборудование следует держать в рабочем режиме на весь период пайки. Необходимо учитывать, что между каждым соединением в бытовых условиях необходимо будет делать новые замеры, уточнять схему разводку и размеры отдельных элементов. Обычно на это уходит не более 5 минут;
Бытовой водопровод монтируется на место эксплуатации готовыми участками. Сам процесс пайки происходит в удобном месте, в нестесненных условиях. Насадки, подобранные под диаметр труб, следует одевать заранее, чтобы избежать получения ожогов. В аппарат следует вставлять и нагревать оба конца стыкуемых элементов одновременно;
Перед тем как будет осуществлен разогрев внутренней и внешней поверхностей полипропиленовых труб, следует определить глубину шва. Чтобы нанести риску моно воспользоваться свободной насадкой. Методика разметки применяется не только при соединении в попутном направлении, Полипропиленовые трубы обладают достаточной гибкостью, что обеспечивает создание достаточно адаптивных схем разводки. Поэтому риски наносятся обязательно при формировании стыков под углом.
Сваривание полипропиленовых труб происходит однократно. Если качество соединения неудовлетворительное, переделать шов будет невозможно. В этом случае часто обрезают неудачный участок стыковки, что создает перерасход материала

Поэтому крайне важно не торопиться, что не переделывать работу и не бегать в магазин за недешевыми трубами.

Самое главное и простое правило стыковки полипропиленовых элементов – надежное удержание трубок и фитингов до момента затвердевания после разогрева. Ввиду малых сроков остывания многие предпочитают пользоваться руками, что опять же повышает риски получения некачественного шва. Самый надежный способ удержания стыкуемых ППР частей заключается в использовании струбцины. В сочетании с соблюдением остальных правил такой подход обеспечит лучшее качество шва и герметичность всего водопровода в целом.

Как подбираются насадки для пайки полипропиленовых труб

Насадки для паяльника

При выборе размера и формы активной части сварочных аппаратов обращают внимание на эксплуатационные характеристики насадок. Они должны быть прочными, обладать высокой теплопроводностью, сохранять форму при сильном нагреве

Насадки позволяют достаточно быстро работать с пластиковыми трубами, не меняя самого аппарата и не отвлекаясь на посторонние манипуляции при монтаже сложных многопрофильных водопроводов.

Насадка представляет собой металлическое изделие. Диаметр фурнитуры задается форматом трубы, для пайки которой она предназначена. Технология сваривания полипропиленовых труб подразумевает диффузионное соединение внутренней поверхности и внешнего покрытия, задающего механические свойства труб ППР.

Режим пайки и его влияние на процесс

Технология пайки полипропиленовых труб заключается в их нагревании, после чего происходит размягчение входящего в их состав пластика. При соединении двух нагретых изделий возникает диффузия (взаимопроникновение) молекул полипропилена одного технических изделий в молекулы другого. В результате образовывается прочная молекулярная связь, делающая получившийся материал герметичным и прочным.

Если наблюдается недостаточный режим, то при соединении двух материалов не произойдет достаточная диффузия. В итоге стык техизделия получится слабым, что приведет к нарушению герметичности всего материала.

На выходе получается трубопровод с минимальным внутренним отверстием в месте стыка, диаметр которого не соответствует технологическим нормам.

Учитываются надо не только температуру нагрева при сварке полипропиленовых труб, но и время, температурный режим среды и диаметр технических изделий. Время нагрева трубных материалов находится в прямой зависимости от их диаметра.

Значение имеет внешняя среда. Минимально допустимый температурный показатель при сваривании изделий из полипропилена составляет -10 С. Максимально допустимый его показатель +90 С. Таблица температур сварки полипропиленовых труб таблица наглядно показывает, что в основном все зависит от времени.

Внешняя среда оказывает сильное влияние на качество пайки. Это связано с тем, что от момента снятия материалов с аппарата для сваривания до их непосредственного соединения проходит время. Подобная пауза сильно влияет на качество сварного шва. При небольшом внешнем температурном режиме в мастерской рекомендуется увеличивать время нагрева стыкуемых изделий на несколько секунд. Внешняя температура пайки полипропиленовых труб 20 мм должна быть выше 0 С

Важно не перегреть их. Есть риск затекания полимера во внутреннее отверстие трубного материала и уменьшения его внутреннего просвета. Это сильно отразится на пропускной способности будущего участка трубопровода

Это сильно отразится на пропускной способности будущего участка трубопровода.

Выдержка температурного режима, ее особенности

Перед тем как ответить, какая температура нужна для сварки полипропиленовых труб, требуется определиться с используемым сварочным аппаратом. Для пайки материалов, изготовленных на основе полипропилена, применяется паяльник. Возникает вопрос: какая температура паяльника для пайки полипропиленовых труб должна устанавливаться? Оптимальным значением являются 260 С. Допустимо проведение сварочных работ в диапазоне 255 -280 С. Если перегреть паяльник свыше 271 С, уменьшив время нагрева, то верхний слой изделий прогреется больше внутреннего. Сварочная пленка окажется чрезмерно тонкой.

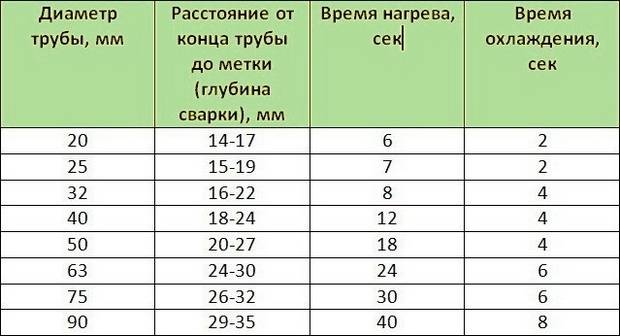

Существует таблица температур пайки полипропиленовых труб.

Трубный диаметр, ммВремя сваривания, сВремя нагревания, сВремя для охлаждения, сТемпературный диапазон, С
2046120259-280
2547180259-280
3248240259-280
40512240259-280
50518300259-280
63624360от 259 до 280
75630390от 259 до 280

Температура сварки полипропиленовых труб 20 мм колеблется в диапазоне от 259 до 280 С, как и температура сварки полипропиленовых труб 25 мм.

Нет особых требований к такому показателю, как температура сварки полипропиленовых труб, армированных стекловолокном. Она устанавливается в том же диапазоне, что и для других технических изделий из полипропилена. Перед сваркой необходимо шейвером снять с таких изделий верхний армированный слой.

При сваривании изделий из полипропилена имеются особенности:

  • необходимость избегать больших расстояний между паяльником и местом сваривания, поскольку происходит потеря тепла и снижение сварочного температурного режима, приводящее к плохому качеству шва;
  • нарушение порядка действий при пайке, при котором мастер не делает последний стык из-за невозможности установить паяльник между двумя изделиями, что становится следствием деформации трубопровода и возникновения статического напряжения в его участках;
  • недопустимость последовательного нагрева деталей конструкции.

Фитинг и трубный материал должны нагреваться одновременно, а не последовательно. При несоблюдении требования по равномерному нагреву деталей нарушится вся технология процесса.

Описание существующих технологий

Паяние может быть выполнено сразу несколькими способами, каждый из которых имеет свои преимущества и недостатки. Оптимальный из них подбирает мастер на основании собственных навыков, возможностей и средств.

Сегодня мастерами активно используются следующие технологии:

  1. Сварка полифузным способом. В первую очередь (преимущественно из-за толстых стенок) нагревается насадка. На нее надевается фитинг, а после уже труба. Прилегание должно быть очень плотным! Если кажется, что элементы не плотно закреплены на насадках, их можно будет незначительно поворачивать, следя, чтобы угол отклонения был не более 10 градусов. После того как детали разогреты, их снимают с насадок и аккуратно соединяют вплоть до заранее нанесенной маркером метки.
  2. Пайка посредством электрофитинга. Пластиковые трубы подготавливаются стандартным методом, далее вместе с остальными деталями вставляются в электрофитинг и надежно фиксируются там. Чтобы начать процедуру спайки, достаточно просто нажать кнопку «Старт». Проверить качество выполненной работы можно с помощью специальных контрольных точек.
  3. Холодная сварка. Метод не слишком распространен и заключается в использовании агрессивного клея, наносящегося на каждый из соединяемых элементов. Удерживать их в выбранном положении нужно не менее полуминуты. К полноценной эксплуатации детали готовы уже через час. До этого времени они должны быть недвижимыми. Используется методика только для реализации систем холодного водоснабжения.

Закрепить полипропиленовые трубы можно с помощью специальных хомутов

Любое выбранное соединение требует предельной концентрации внимания. Если имеется вероятность, что с первого раза провести работы не получится, лучше попытаться отточить свое мастерство на небольших отрезках трубы, которые нигде потом не будут использоваться.

Холодная пайка

Этот способ используют не очень часто. Для него используют агрессивный клей. Как и два предыдущих способа, это также требует подготовки к соединению:

  1. Вырезать заготовки по нужной длине;
  2. Обработать их обезжиривающими средствами;
  3. Нанесение пометок маркером.

Клей накладывают на все детали для соединения. В необходимом размещении их держат 15 секунд. Такую трубомагистраль можно использовать уже через час. До этого времени все скрепляемые части должны находиться неподвижно.

Уровень плотности такого соединения сравнивают со сваркой. Но, его используют только для укладки сети холодного водоснабжения.

Ошибка #— пренебрежение правилами монтажа

Низкое качество сварки полипропиленовых труб бывает вызвано различными ошибками во время соединения фитинга и трубы. Например, если труба введена в фитинг не до конца, между ее краем и внутренним упором фитинга образуется зазор. В результате появляется место, где внутренний диаметр больше, а толщина стенки меньше, чем запланировано. Расчетное давление эксплуатации для такого участка будет недостаточно высоким, обычные нагрузки могут оказаться здесь чрезмерными, что приведет к появлению протечки.

Недопустимо также применение чрезмерного усилия при введении разогретого края трубы в фитинг. В этом случае внутри может образоваться значительный по размерам оплыв. В результате проходимость трубопровода будет ниже, чем расчетные показатели, что негативно скажется на работе трубопровода.

Иногда причиной нарушений становится обычная человеческая лень или халатность. Например, поврежденный в процессе пайки труб фитинг непременно нужно заменить новым. Если необходимой детали под рукой не оказалось, нерадивые мастера просто запаивают фитинг встык с трубой. Какое-то время такое соединение продержится, но со временем проблему протечки придется все же решать.

Мнение эксперта

Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство.

Очень часто качество паяного соединения напрямую зависит от пригодности и состояния рабочего инструмента. Так, резать полипропиленовые трубы лучше всего специально предназначенными для этого ножницами. Они должны быть хорошо заточены, иначе материал во время резки будет сминаться и деформироваться. Впоследствии это проявит себя в невозможности быстро совместить детали после нагревания. Срез должен быть ровным, под углом 90 градусов, иначе при стыковке торцы труб будут сориентированы в разных плоскостях. Впоследствии такая оплошность проявится в виде некрасивого криволинейного участка. И если с отсутствием эстетики ещё можно как-то смириться, то невозможность уложить ветку в штробу можно устранить лишь полной переделкой узла.

После раскроя заготовок внутренние и внешние края среза необходимо тщательно зачистить шабером. Конечно же, при отсутствии должного инструмента можно воспользоваться и подручными средствами, например, ножовкой по металлу, однако при её использовании полипропилен будет неминуемо плавиться. На заготовках надо будет снимать фаски, а это потребует дополнительной траты времени и сил.

Напоследок хочу напомнить о том, что львиная доля дефектов появляется после сварки, проведённой на весу. Исключение составляют разве что случаи, возникающие на особо трудных, криволинейных участках магистрали, или при завершении монтажа отдельной ветки. Паяльный (сварочный) аппарат должен иметь подставку, достаточно устойчивую для того, чтобы агрегат не опрокидывался во время работы.

Распечатать

Инструменты для соединения

Основной инструмент, используемый для соединения пластиковых труб – утюг для сварки. Это своеобразный паяльник, работающий от сети в 220В. Принцип работы устройства довольно прост. Роль нагревательного элемента утюга выполняет сварочный ТЭН, помещенный в металлический кожух.

Он прогревает до заданной температуры плиту, которая накаляет насадки. За поддерживание оптимальной температуры насадок отвечает терморегулятор. Пайке и типичным ошибкам, допускаемым при состыковке полипропиленовых труб, посвящена следующая статья, с которой мы советуем ознакомиться.

Утюг представляет собой компактный и легкий сварочный прибор, оборудованный посадочными местами под размещение гильзы для труб и дорна для фасонных изделий

В комплекте к утюгу идут нагревающие насадки стандартных размеров. Накаляясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбирают в зависимости от диаметра используемых труб:

  • 20-й размер – для труб диаметром в полдюйма;
  • 25-й – для изделий диаметром 0,75 дюйма;
  • 40-й – для элементов сечением 1,25 дюйма.

Поскольку стоимость такого сварочного аппарат довольно высока, а использовать его приходится не так уже часто, нет смысла приобретать оборудование. Инструмент лучше взять на день-два в аренду.

Для высококачественной нарезки и подготовки свариваемых участков лучше всего использовать специальный предназначенный для этого инструмент – труборез. С его помощью можно получить ровный, гладкий и красивый срез.

Роль режущего элемента трубореза выполняет лезвие из нержавеющей стали; для удобства использования инструмент оснащен прорезиненной рукояткой

За неимением трубореза работу можно выполнить болгаркой или ножовкой по металлу. Единственное – на месте среза после таких инструментов остается бахрома. Но ее не составит труда удалить, зачистив полосой наждачной бумаги.

Помимо основных инструментов для проведения работ потребуются также:

  • угольник;
  • строительная рулетка;
  • простой карандаш или маркер.

Планируя соединять трубы методом «холодной» сварки, необходимо заранее приобрести термоактивный клей, изготовленный на основе полиэфирной или эпоксидной смолы, либо же его термопластичный аналог, произведенный на основе каучука.

Сварка полипропиленовых труб

1. На сварочный аппарат устанавливаются насадки соответствующего диаметра, при этом рабочие поверхности насадок должны быть обезжирены ацетоном или водным раствором спирта. В случаях налипания на насадки остатков полимеров от предыдущей сварки, необходимо провести очистку рабочих поверхностей

Технология сварки полипропиленовых труб – установка сварочных насадок на паяльник

2. Сварочный аппарат подключается к сети и ожидается его готовность к работе. Соответствующая технологии температура сварки для PPR составляет 260 – 270 °С.

3. Труба обрезается под прямым углом к оси трубы при помощи специального резака.

Технология сварки полипропиленовых труб – резка трубы

4. Конец трубы и раструб фитинга перед сваркой при необходимости очищаются от влаги, пыли и грязи и обезжириваются.

5. На трубу наносится метка на расстоянии, равном глубине раструба плюс 2 мм.

6. Концы деталей, осевым перемещением, не вращая, плавно вводятся в насадки.

Технология сварки полипропиленовых труб – Нагрев свариваемых частей

7. Выдерживается регламентированное время прогрева до вязкотекучего состояния (согласно таблице)

8. Детали снимаются с насадок, и в течении 1 – 2 секунд сопрягаются друг с другом. При этой операции не допускаются вращательные движения деталей относительно друг друга, возможна лишь небольшая корректировка окончательного расположения деталей в конечной стадии сварки.

9. Охлаждение сварного соединения и деталей производится естественным путём.

Для армированных полипропиленовых труб перед сваркой конец трубы зачищается зачистным инструментом, при этом происходит снятие тонкого полимерного слоя вместе с фольгой. В результате этого получившийся наружный диаметр трубы должен соответствовать в пределах допусков стандартному наружному диаметру данного типоразмера.

Важно!

  • при работе, в случае необходимости, сменные нагреватель очищаются от налипшего материала;
  • для обеспечения качественного соединения деталей, следует избегать повреждения покрытия насадок;
  • категорически запрещается охлаждать прибор водой, иначе могут быть испорчены термосопротивления.
  • При сварке полипропиленовых труб в труднодоступных местах рекомендуем почитать следующую статью.

Параметры сварки полипропиленовых труб (температура наружного воздуха 20ºС)

Наружный диаметр трубы, мм

Длина сварного участка, мм

Время

нагрева деталей, сек

сопряжения деталей, сек

охлаждения деталей, мин

16

13

5-8

4

2

20

14

6-8

4

2

25

15

7-11

4

2

32

16,5

8-12

6

4

40

18

12-18

6

4

50

20

18-27

6

4

63

24

24-36

8

6

90

29

40-60

8

8

110

35

60-80

10

10

125

40

80-100

14

14

Технология сварки полипропиленовых труб сопровождается обязательным выдавливанием в месте сварного шва рас­плава материала называемого гратом. При раструбной сварке грат выходит на наружную поверхность трубы и внутреннюю поверхность соединительной детали.

Режим пайки и его влияние на процесс

Технология пайки полипропиленовых труб заключается в их нагревании, после чего происходит размягчение входящего в их состав пластика. При соединении двух нагретых изделий возникает диффузия (взаимопроникновение) молекул полипропилена одного технических изделий в молекулы другого. В результате образовывается прочная молекулярная связь, делающая получившийся материал герметичным и прочным.

Если наблюдается недостаточный режим, то при соединении двух материалов не произойдет достаточная диффузия. В итоге стык техизделия получится слабым, что приведет к нарушению герметичности всего материала.

На выходе получается трубопровод с минимальным внутренним отверстием в месте стыка, диаметр которого не соответствует технологическим нормам.

Учитываются надо не только температуру нагрева при сварке полипропиленовых труб, но и время, температурный режим среды и диаметр технических изделий. Время нагрева трубных материалов находится в прямой зависимости от их диаметра.

Значение имеет внешняя среда. Минимально допустимый температурный показатель при сваривании изделий из полипропилена составляет -10 С. Максимально допустимый его показатель +90 С. Таблица температур сварки полипропиленовых труб таблица наглядно показывает, что в основном все зависит от времени.

Внешняя среда оказывает сильное влияние на качество пайки. Это связано с тем, что от момента снятия материалов с аппарата для сваривания до их непосредственного соединения проходит время. Подобная пауза сильно влияет на качество сварного шва. При небольшом внешнем температурном режиме в мастерской рекомендуется увеличивать время нагрева стыкуемых изделий на несколько секунд. Внешняя температура пайки полипропиленовых труб 20 мм должна быть выше 0 С

Важно не перегреть их. Есть риск затекания полимера во внутреннее отверстие трубного материала и уменьшения его внутреннего просвета

Это сильно отразится на пропускной способности будущего участка трубопровода.

Снятие трубы с аппарата для пайки

Выдержка температурного режима, ее особенности

Перед тем как ответить, какая температура нужна для сварки полипропиленовых труб, требуется определиться с используемым сварочным аппаратом. Для пайки материалов, изготовленных на основе полипропилена, применяется паяльник. Возникает вопрос: какая температура паяльника для пайки полипропиленовых труб должна устанавливаться? Оптимальным значением являются 260 С. Допустимо проведение сварочных работ в диапазоне 255 -280 С. Если перегреть паяльник свыше 271 С, уменьшив время нагрева, то верхний слой изделий прогреется больше внутреннего. Сварочная пленка окажется чрезмерно тонкой.

Существует таблица температур пайки полипропиленовых труб.

Трубный диаметр, мм

Время сваривания, сВремя нагревания, сВремя для охлаждения, с

Температурный диапазон, С

46120259-280
2547180

259-280

48240259-280
40512240

259-280

518300259-280
63624360

от 259 до 280

630390

от 259 до 280

Температура сварки полипропиленовых труб 20 мм колеблется в диапазоне от 259 до 280 С, как и температура сварки полипропиленовых труб 25 мм.

Нет особых требований к такому показателю, как температура сварки полипропиленовых труб, армированных стекловолокном. Она устанавливается в том же диапазоне, что и для других технических изделий из полипропилена. Перед сваркой необходимо шейвером снять с таких изделий верхний армированный слой.

При сваривании изделий из полипропилена имеются особенности:

  • необходимость избегать больших расстояний между паяльником и местом сваривания, поскольку происходит потеря тепла и снижение сварочного температурного режима, приводящее к плохому качеству шва;
  • нарушение порядка действий при пайке, при котором мастер не делает последний стык из-за невозможности установить паяльник между двумя изделиями, что становится следствием деформации трубопровода и возникновения статического напряжения в его участках;
  • недопустимость последовательного нагрева деталей конструкции.

Фитинг и трубный материал должны нагреваться одновременно, а не последовательно. При несоблюдении требования по равномерному нагреву деталей нарушится вся технология процесса.

В заключение

Для достижения результативности процесса необходимо, чтобы температурный режим устанавливался в соответствии с технологическими требованиями, для сварки использовался качественный агрегат, расстояние между ним и местом сварки было 1,4 м, а помещение было достаточно прогретым.
