Технология монтажа металлопластиковых труб своими руками: рассмотрим подробно

Как согнуть металлопластиковую трубу?

Водопровод не может быть смонтирован только по прямой линии. Повороты неизбежны при возведении системы водоснабжения.

Приобретать инструмент под названием трубогиб, если вам требуется всего несколько раз произвести изменение направления водопровода, необязательно. При использовании трубы диаметром 16 мм это делается вручную. Требуется только соблюдать некоторые правила, которые справедливы для всех диаметров.

Радиус изгиба не должен быть меньше 5 диаметров трубы, например, для трубы 20 мм минимальный радиус поворота равен 100 гр.

Если диаметр больше 16 мм, то для того, чтобы правильно выполнить сгиб, нужно воспользоваться специальной стальной пружиной, которую можно приобрести практически в любом магазине стройматериалов.

Изгиб производится таким образом. Пружина вводится в полость трубы и продвигается к месту изгиба. Если сгибать приходится на значительном расстоянии от края, то к пружине следует привязать верёвку. Это требуется для того, чтобы после завершения процедуры изгибания можно было вытащить пружину из трубы.

Продвинуть на значительное расстояние пружину также можно с помощью мощного неодимого магнита, который соприкоснувшись с трубой нужно вести вдоль, до места изгиба. Когда середина пружины совместится с серединой предполагаемого изгиба, трубу следует изогнуть вручную. Затем пружина вытаскивается с помощью верёвки.

Если требуется изогнуть металлопластиковую трубу большого диаметра, то к способу, указанному выше, необходимо добавить ещё 1 пружину, которая одевается с внешней стороны, и также ведётся к середине изгиба.

Металлопластиковую трубу можно изогнуть с помощью песка или соли. Для этого, в полость трубопровода засыпается сухой прокалённый песок или соль, затем оба конца трубы надёжно закрываются заглушками, и делается изгиб в нужном месте. После завершения работы, песок удаляется.

Как соединять и монтировать металлопластиковые трубы

Стальные трубы постепенно вытесняются с рынка: появились достойные конкуренты, которые стоят меньше, монтируются проще, служат не меньше. Например, из металлопластика делают горячий и холодный водопровод, систему отопления. Как правильно провести монтаж металлопластиковых труб, какие фитинги когда использовать, как с их помощью соединять отрезки в единое целое — обо всем этом и пойдет речь.

Виды фитингов для металлопластиковых труб

Структура металлопластиковых труб такова, что варить их или паять невозможно. Потому все ответвления и некоторые изгибы делают при помощи фитингов — специальных элементов разной конфигурации — тройников, переходников, уголков и т.п. С их помощью собирается система любой конфигурации. Недостаток такой технологии — дороговизна фитингов и время, которое придется потратить на их установку.

Примерный ассортимент фитингов для монтажа металлопластиковых труб с прессом

Плюс металлопластиковых труб в том, что они хорошо гнутся. Это позволяет использовать меньшее количество фитингов (они дорогие). Вообще фитинги для металлопластиковых труб бывают:

Решить какого типа фитинги использовать просто. Обжимные применяются для трубопроводов, к которым всегда есть доступ — со временем требуется соединения подтягивать. Прессовые можно замуровывать. Вот и весь выбор — надо знать какого типа монтаж металлопластиковых труб будет на конкретном участке.

Внешний вид некоторых фитингов с накидными гайками — винтовых или обжимных

Общий недостаток металлопластиковых труб — из-за конструкции фитингов на каждом соединении происходит заужение сечения трубопровода. Если соединений немного и трасса недлинная, никаких последствий это иметь не может. В противном случае необходимо или увеличение сечения трубопровода, или насос с большей мощностью.

Подготовка к монтажу

Прежде всего необходимо на листе бумаги нарисовать всю систему водопровода или отопления. Во всех местах ответвлений прорисуйте фитинг, который необходимо установить и подпишите его. Так их удобно считать.

Инструменты

Для работы кроме трубы и купленных фитингов понадобится:

Труборез. Устройство, напоминающее ножницы. Обеспечивает правильное расположение среза — строго перпендикулярно поверхности трубы

Это очень важно

Этим инструментом режут металлопластиковые (и не только) трубы

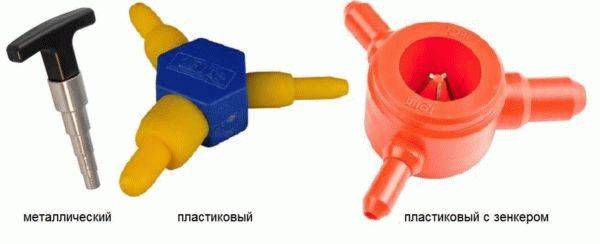

Калибратор (калибр) для металлопластиковых труб. В процессе разрезания, труба слегка сплющивается, а края ее немного загибаются внутрь. Калибратор как раз нужен для того, чтобы восстановить форму и выровнять края. В идеале края развальцовываются наружу — так соединение будет надежнее.

Этапы монтажа

Нужно заметить, что технология монтажа металлопластиковых труб не является особенно сложной, однако, все операции следует выполнять предельно четко и аккуратно. Разберемся, как монтировать трубопроводы из металлопластика.

Как резать трубы?

Резать трубы необходимо специальными ножницами – труборезом. Сами по себе трубы металлопластиковые – материал довольно мягкий. Поэтому при использовании неподходящего инструмента или неаккуратных действиях конец трубы можно просто сплющить.

Поэтому не рекомендуется для резки использовать нож, даже очень острый. Если нет возможности использовать специальные приспособления (труборезы), то можно воспользоваться ножовкой по металлу.

Но если при выполнении резки труборезом срез получается практически идеальным, то при работе с ножовкой придется дополнительно обработать срез. Потребуется удалить заусеницы и задиры, а также выровнять сечение, если в процессе резки оно было деформировано.

Но даже если постараться выровнять сплющенный конец трубы, то обжиматься она все равно будет гораздо хуже, чем неповрежденная, а это приведет к увеличению риска протечек. Поэтому все же лучше обзавестись труборезами, тем более что этот инструмент стоит не слишком дорого. Процесс резки осуществляется так:

  • Легким нажимом трубореза производится прорез на половину диаметра трубы.
  • Далее, аккуратно проворачивая труборез по кругу, следует прорезать трубу до конца.

При использовании такой технологии срез трубы получится ровным и не смятым.

Устройство фитинга

Как уже упоминалось, трубопроводы монтируются с использованием фитингов. Чтобы произвести качественное соединение трубы с фитингом, нужно знать устройство последнего. Компрессионный фитинг состоит из следующих частей:

Корпус. С одной стороны он имеет штуцер для вставки в трубу, а с другой – резьбовое или цанговое соединение.

  • Обжимная гайка.
  • Конусное (или прямое с фасками) обжимное кольцо.

Принцип соединения прост: при затягивании гайки обжимное кольцо сдавливает трубу, плотно прижимая ее к штуцеру фитинга.

Соединение фитинга с трубой

Установка фитинга при соединении металлопластиковых труб проводится так:

  • На трубу следует надеть обжимную гайку.
  • Далее на трубу надевается обжимное кольцо. Если оно прямое, то направление не имеет значение, при использовании конусного кольца, деталь надевают узкой стороной на трубу.
  • Поскольку внутренний диаметр трубы несколько меньше диаметра штуцера фитинга, необходимо произвести калибровку конца трубы. Калибр погружается в трубу на пару сантиметров и аккуратно проворачивается в ту и другую сторону.
  • Штуцер фитинга вводится в трубу. Чтобы легче осуществить соединение, можно слегка смочить его водой. Штуцер должен войти в трубу до упора. Если срез трубы был сделан правильно, то зазора между трубой и упором фитинга не будет.

Как согнуть трубу?

Трубы из металлопластика часто используют для создания систем теплых полов. Применяют разные способы укладки металлопластиковых труб, их можно уложить по спирали или «змейкой». Но, в любом случае, трубы придется изогнуть. Сделать это можно разными способами:

  • Использование трубогиба. Это специальное приспособление, позволяющее создавать необходимый радиус изгиба металлопластиковой трубы. Может быть ручным или гидравлическим. Однако для выполнения разового ремонта приобретать оборудование невыгодно.
  • При помощи жесткой пружины. Произвести изгиб трубы можно при помощи жесткой пружины. Для этого к одному из концов пружины следует прикрепить проволоку, чтобы ее потом можно было извлечь из трубы. Пружина вставляется в трубу до места сгиба. Середина пружины должна находиться по центру сгиба. Далее следует плавно изогнуть трубу, упирая ее в колено. Закончив операцию, пружину извлекают, потянув за проволоку.
  • При помощи песка. Набить трубу сухим, просеянным песком. Концы трубы закрыть заглушками. Закрепить подготовленную трубу в тисках. Намеченное место сгиба нагревают, используя строительный фен или паяльную лампу. Трубу изгибают под нужным углом, после чего, извлекают заглушки и высыпают песок.

Правила монтажа конструкций из металлополимеров

При укладке металлопластиковых систем важно руководствоваться следующими положениями:

При скрытой прокладке трубопроводов из этого материала важно предусмотреть съемные щиты (люки), лишенные острых выступов. Они обеспечивают доступ к компрессионным фитингам.
Укладку систем через конструкции зданий важно производить при помощи гильз, внутренний диаметр которых на 0,5-1 см больше аналогичного параметра трубы

Зазор, который образуется между элементами, нужно заполнить мягким негорючим материалом, обеспечивающим передвижение трубы в продольном направлении.
При прокладке металлопластиковых водопроводных или отопительных систем важно не допускать повреждений поверхности элементов, включая царапины или надрезы. Для распаковки бухты лучше избегать острых предметов, а разметку конструкции выполнять карандашом либо маркером.
Монтаж конструкции можно осуществлять с применением опоры или подвески, которые обычно присутствуют в ассортименте производителей металлополимерных труб. Они помогают прикрепить изделия к стене, при этом металлические детали устанавливаются с прокладками, сделанными из мягкого материала.

Все этапы операций нужно проводить тщательно и аккуратно, поскольку металлопластиковые элементы чувствительны к ультрафиолету, механическим повреждениям. Внешний монтаж подобных конструкций уместно проводить лишь в местах, где отсутствуют подобные факторы.

Монтаж

Установка металлопластиковых труб своими руками процесс довольно занимательный и даже творческий. Теперь, когда вентили поменяны, перекройте подачу воды и приступайте к монтажу. За вентилем установите фильтр грубой очистки и тонкой очистки (не обязательно).

Фильтр грубой очисткиФильтр тонкой очистки

Они отличаются размером ячейки фильтра. Фильтром тонкой очистки многие пренебрегают, и зря. Именно он задерживает маленькие частички окалины с труб, которые, попадая в дорогие керамические смесители, способны вывести из строя гладкую поверхность керамических пластин.

Кроме того, именно он останавливает «мелочь», которая скапливается в фильтре на носике смесителя и уменьшает напор воды.

Далее установите счетчики, если их используете, и приступайте к разводке.

Если в квартире множество потребителей, которые подключены к воде параллельно, то воспользуйтесь коллектором.

Коллектор

Это устройство хорошо тем, что обеспечивает всем потребителям одинаковое давление, и можно смонтировать на каждое ответвление отдельный кран.

Немного ниже мы сможем увидеть металлопластиковые трубы монтаж видео наглядно. Полезно знать внутреннее устройство металлопластиковой трубы.

Структура металлопластиковой трубы

Как видите, она состоит из трех слоев: полиэтилен-алюминий-полиэтилен, между которыми находятся соединительные клеевые прослойки. Поэтому резка и монтаж соединений канализационных труб из металлопластика требует точности и аккуратности. Из видео ниже Вы увидите, как работать с трубой.

Монтаж металлопластиковых труб видео

Как видите, ничего сложного нет. Немного практики и все получится. Не забывайте перед монтажом фитинга обрабатывать снаружи и изнутри края среза трубы.

Иначе можно повредить резиновые уплотнители. А чтобы придать краю трубы идеально ровную круглую форму и подготовить к соединению обязательно пользуйтесь калибратором.

Важно: в процессе затягивания гайки при монтаже соединения можно легко «перетянуть». Когда соединение уже достаточно надежное, появится характерный треск

Это значит, что дальнейшее затягивание может просто испортить соединение.

Монтажные работы

Затягивается соединение с помощью двух ключей, один удерживает фитинг, другой затягивает гайку.

Также часто бывает нужно просто согнуть трубу, без применения фитинга. В таком случае Вам поможет специальная пружина, которая не даст трубе просто сложиться.

Пружина для изгибания металлопластиковых тру

Такие пружины могут быть как внутренними, так и внешними.

Такие изгибания используются монтажниками по максимуму, потому что:

  1. Экономия на фитинге.
  2. Нет риска протечек, т.к. нет соединения.

Если Вы планируете закрывать трубу коробом, то пользуйтесь таким приемом.

Теперь давайте посмотрим видео о том, как правильно соединять металлопластиковые трубы и фитинги.

Соединение металлопластиковых труб: видео

Трубу очень удобно крепить к стене с помощью специальных клипс.

Крепление трубы к стене

Такая клипса притягивается к стене, после чего в нее труба просто вставляется. Это очень быстро и удобно. Такие клипсы калибруются под диаметр трубы и поэтому держат очень хорошо.

Необходимые материалы и инструменты

Труборез. Инструмент, необходимый для качественной нарезки труб.

Калибратор. Устройство, которым выравнивают внутренние поверхности труб. Стандартная модель имеет 3 диаметра – 16, 20 и 26 мм.

После обработки краев калибратором трубы герметично насаживаются на фитинги.

Зенкер. При отсутствии специального ножа на калибраторе используют зенкеры для труб, которые также позволяют нарезать фаски на края трубы.

Разводные ключи. Применяются для затяжки гаек на фитингах.

Ручной или электрический пресс. Используются для сдавливания труб на опрессовочных фитингах.

Внимание! Инструмент можно взять в аренду на строительном рынке.

Советы специалистов

Для выполнения пайки труб из пластика требуется некоторая сноровка. Поэтому первый совет специалистов — потренироваться на пайке небольших ненужных отрезков труб. Кроме того рекомендуется:

  • выбирать для работы паяльник мощностью не более 1,2 кВт;
  • после спаивания каждой детали производить очистку насадки от приставшего пластика, иначе он деформирует шов последующих соединений;
  • для очистки нагревательного элемента от расплавленного пластика выбирать только деревянный инструмент, так как металлический может поцарапать поверхность насадки;
  • если какое-то соединение вызывает даже малейшее сомнение в качественном исполнении, его необходимо обязательно вырезать и сварить новый стык;
  • состав материала трубной стенки в месте сварного шва должен быть максимально однородным, поэтому желательно использовать только трубы и фитинги одного производителя.

Компрессионные фитинги

Устройство фитинга компрессионного: 1 – никелированный латунный фитинг; 2 – изолирующее тефлоновое кольцо; 3 – никелированная затяжная гайка; 4 – кольцо обжимное с разрезом; 5 – уплотнительное резиновое кольцо; 6 – труба из металлопластика; 7 – хвостовик

При соединении труб из металлопластика с помощью компрессионного фитинга потребуются:

  1. Ключи гаечные (2 штуки);
  2. Ножницы прецизионные;
  3. Калибратор;

Калибратор

  1. Сантехнический лен.

Лен сантехнический

Соединение труб из металлопластика при помощи компрессионных фитингов включает в себя следующие этапы:

  1. Трубу отрезают с помощью прецизионных ножниц;
  2. Снимают при помощи калибратора и фаскоснимателя фаски изнутри и снаружи трубы;
  3. На конец трубы одевают затяжную гайку и обжимное кольцо;
  4. Вставляют конец фитинга в трубу;
  5. Вставляют концевик фитинга в трубу;
  6. Обжимное кольцо придвигают фитингу, затем придвигают к нему же затяжную гайку так, чтобы она закрыла обжимное кольцо;
  7. Уплотняют резьбу фитинга, для этого можно использовать лен с пастой или фум-ленту;
  8. С помощью двух ключей до упора затягивают затяжную гайку, после чего соединение с помощью компрессионного фитинга завершено.

Прокладка водопроводных металлопластиковых труб

Переходники для металлопластиковых труб

Рассмотрим основные нюансы монтажа водопровода из металлопластиковых труб:

  • Для крепления труб из металлопластика к стенам применяются специальные клипсы-зажимы;
  • Недопустимо сдавливать трубы при креплении;
  • Крепления труб не должны иметь зазубрин, способных привести к нарушению изоляции трубопровода;
  • Прежде чем замуровывать трубы, следует проверить всю систему водопровода под максимальным давлением. Кроме того, рекомендуется проверить систему под давлением, в два раза превышающим рабочее;
  • Запрещается замуровывание водопровода с использованием компрессионных фитингов – для скрытия металлопластиковых труб можно использовать шкафы и короба.

Пресс-клещи для металлопластиковых труб

Инструменты, выполняющие обжим для металлопластиковых труб

Для монтажа металлопластиковых труб в квартире применяются специальный инструмент и фитинги, а для получения неразъемного соединения часто применяется стальная обжимная муфта, для работы с которой используются обжимные клещи для металлопластиковых труб, продающиеся во многих магазинах и имеющие в комплекте набор различных вкладышей, размеры которых соответствуют диаметрам различных труб.

Обжим металлопластиковых труб считается выполненным правильно в случае появления двух кольцевых полосок и изгибания металла в дугу. При этом следует помнить, что давление жидкости в точке соединения не должно превышать 10 бар.

Ряд производителей выпускает закрепленные на фитингах обжимные муфты, процесс монтажа таких фитингов на трубы немного отличается: сначала производят обрезку и калибровку металлопластиковых труб, после чего труба сразу же насаживается на фитинг, при этом следует тщательно контролировать при помощи имеющихся в муфте отверстий, насколько плотной получилась насадка.

В связи с большей надежностью соединений с использованием пресс-фитингов по сравнению с обычными компрессионными, пресс-фитинги чаще применяются при оборудовании скрытых коммуникаций, которые прокладываются обычно в полах и стенах.

Тем не менее, далеко не у каждого домашнего строителя найдется специальный инструмент для обжима труб, тем более, что он может понадобиться всего один раз при замене водопровода.

В связи с этим во многих сантехнических магазинах предлагаются услуги для клиентов по обжиму труб с помощью фитингов, либо предоставляются напрокат клещи для обжима металлопластиковых труб, что является очень удобным – использование клещей не требует особых навыков, и со второй-третьей попытки человек обычно уже способен грамотно выполнять поставленную задачу.

Вот и все, что хотелось рассказать о соединении водопроводных и канализационных труб из металлопластика, фитингах для выполнения соединений и инструменте для обжима металлопластиковых труб. Данная статья призвана существенно помочь тем, кто поставил перед собой задачу оборудовать качественный и надежный трубопровод своими руками.

Как правильно согнуть трубу из металлопластика

Изгибы и повороты при монтаже трубопровода воды или газа имеются практически в любом помещении. Однако нужно знать, как правильно произвести изгиб металлопластикового изделия.

При надменном изгибе, внутренняя часть из алюминия деформируется, что приводит в непригодность всю систему.

Несколько методов сгиба:

  1. Вручную. Если диаметр трубы менее 20 мм, можно вручную согнуть изделие, не превышая радиус изгиба более 30%.
  2. Пружины. Применяется для труб средней жесткости. Для проведения работ выбирается тугая пружина без перспективы поломки. К одному концу крепится проволока, далее она просовывается внутри трубы до места под изгиб. Центры пружины и изгиба должны совпадать. Изделие плавно гнётся с применением упора на колено. После сгибания пружина вынимается.
  3. Отрезки проволоки. Производится внутренняя закладка отрезков твердой, но гнущейся проволоки. При этом длина каждого отрезка не более трети всей длины самой трубы. Производится изгиб трубы, затем извлекаются отрезки проволоки.
  4. Песок. Если не нашлось пружины или нужной проволоки, используют метод нагрева и засыпания песка. Для этого необходимо заспать трубу песком, закрыть концы с обеих сторон, чтобы при изгибе песок не высыпался. Наполнить трубу песком, зафиксировать в тисках в нужном месте изгиба, разогреть это место феном и потихоньку гнуть.
  5. Станок Вольнова. Состоит из рукоятки, ролика и ролика-шаблона, скобы и изогнутой трубы. В станок вставляется труба, и сгибается до нужного уровня наклона.

Монтаж труб своими руками

Изначально их нужно научиться правильно резать. Сами по себе эти трубы относительно мягкие, а так как неправильным нажимом ножниц их можно сплющить, то даже после выравнивания они будут намного хуже обжиматься, следовательно, возрастет риск протечки. Чтобы этого не произошло, легким нажимом производится небольшой надрез на половине изделия, затем ножницы проворачиваются по кругу и труба дорезается до конца, несмятая и ровная. Качественный монтаж своими руками невозможен без грамотного соединения трубы и обжимного фитинга. Широкий выбор разнообразных фитингов поможет сконструировать водопровод любого уровня сложности. Сам фитинг состоит из трех деталей: корпуса, конусного кольца и обжимной гайки. Герметичность соединения труб обеспечивают именно эти три части. Функция этого устройства довольно проста. При затягивании гайки труба сдавливается обжимным кольцом, что заставляет ее плотно облегать штуцер с уплотнителем, после этого обрезанный край нужно откалибровать. Обычно у труб из металлопластика внутренний диаметр имеет меньший размер, чем штуцер у фитинга, это удобно для усиления плотности обжима.

Натянуть трубу на штуцер в обычном состоянии довольно сложно, вот для этого и применяется калибратор, он вставляется в трубу и проворачивается в стороны, тем самым развальцовывая ее край. После произведенных манипуляций труба легко надевается на штуцер, ее необходимо натягивать до того момента, пока не произойдет упор в небольшое белое кольцо

Это очень важно, трубу необходимо вставить до конца во избежание ее срыва во время эксплуатации, здесь также важна ровность среза, она должна упереться в белое кольцо со всех сторон. Если на какой-либо из сторон наличествует даже миллиметровая щель, трубу необходимо снять и заново ровно подрезать конец, поскольку такая стыковка приводит к нарушенной герметичности. Если данный процесс прошел успешно, то можно сдвигать гайку поближе к фитингу и зажимать ее со всей силой при помощи разводных ключей

Зажимать следует до появления характерного скрипа, не стоит бояться сильно нажимать: если фитинг качественный, то гайка должна выдержать любую нагрузку

Если данный процесс прошел успешно, то можно сдвигать гайку поближе к фитингу и зажимать ее со всей силой при помощи разводных ключей. Зажимать следует до появления характерного скрипа, не стоит бояться сильно нажимать: если фитинг качественный, то гайка должна выдержать любую нагрузку.

Если случится обратное и гайка лопнет, то так даже лучше: вы будете уверены, что такого не произойдет после того, как будет произведен окончательный монтаж. Отдельным словом стоит упомянуть о пресс-фитинге. Этот способ монтажа называют «вечным» соединением, он довольно дорогостоящий и рассчитан больше для профессиональных работ и больших объемов. Откалиброванная труба вводится в пресс-фитинг до упора, причем ее край должен виднеться из специального отверстия. Место соединения помещается в пресс, в момент зажима губы пресса полностью прилегают друг к другу. Монтаж труб к поверхности производится при помощи специальных клипс, они бывают разных размеров и фиксируются при помощи дюбелей, саморезов и шурупов.

https://youtube.com/watch?v=WMcEvm55bZQ

Труба легко защелкивается на клипсах и не требует приложения особых усилий. Монтируемые металлопластиковые трубы применяются не только для создания водопроводных систем, но и канализационных, отопительных. Их различие кроется в производственной технологии. В составе сырья, которое идет на создание водопроводных труб, используется пищевой пластик, а для технических систем – технический.
