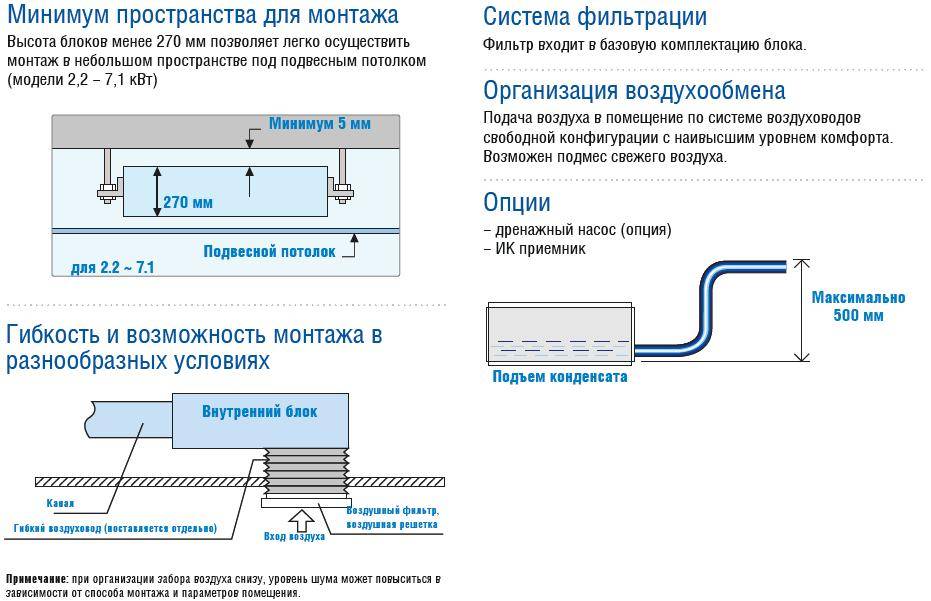

Монтаж потолочной сплит-системы: инструктаж по установке кондиционера на потолок и его настройке

Запускаем систему

   Фальш-камин своими руками из подручных материалов: 140 фото в интерьере, видео сборки + пошаговая инструкция

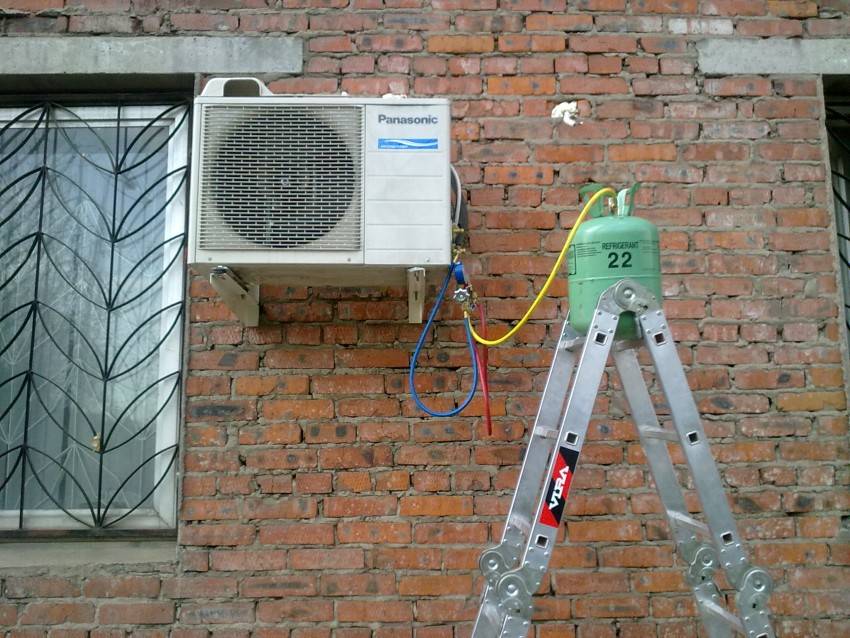

Стрелки манометра, проверка давления, заглушки

Для начала нужно запустить сплит систему. Тут нужно придерживаться рекомендаций:

  • Присоединить большую трубу к порту, который находится на газовой стороне
  • Средний шланг подсоедините к насосу, закройте все краны
  • Включите на 20 минут. После, отключите насос, и в течение 20 минут наблюдайте за стрелкой манометра
  • Если манометр поднимается до нуля, то стоит переделать вашу систему
  • Включите кондиционер и проверьте его работоспособность (когда давление поднимется, открутите шланг и поставьте заглушки на края)

back to menu

Установка внешнего блока кондиционера своими силами:

Внешний блок должен быть расположен на заранее определенных и установленных креплениях, расположенных снаружи вашего помещения. В основном принцип простой: блок размещают недалеко от окна — сбоку (лучше всего справа), либо снизу, что делает работу и обслуживание кондиционера максимально удобным.

Но существует нюанс: процесс крепления внешнего блока достаточно трудоёмок, так как, во-первых, для осуществления этого дела требуется ещё один человек (для подстраховки), и во-вторых, сам по себе внешний блок весьма тяжеловесный (20-70 килограмм — зависит от производительности), и поднять его на большую высоту, и тем более установить, без какой-то поддержки – достаточно непростая задача, да и достаточно опасная для жизни, если кондиционер устанавливается на больших высотах. Так что, если не до конца уверены в своих способностях — то лучше обратитесь к специалистам. Если же уверены, то читайте дальше — всё не так сложно, как кажется, установка кондиционера своими руками требует от вас лишь знаний и доли смекалки.

Подстраховка

Итак, первоначально, через открытое отверстие в стене, где необходимо установить внешний блок, следует провести две толстые верёвки (обыкновенные бельевые вполне подойдут). Одну верёвку, с внешней стороны, привяжите к блоку, как следует закрепив. Другой верёвкой перевяжитесь сами, чтобы подстраховаться. Не забудьте проверить страховку перед монтажом блока.

Тем временем, внутренние концы верёвок привяжите к крепкому анкеру кольцевого типа, основательно (не меньше тридцати см, в противном случае анкер попросту вынесет вместе с куском бетона) ввинченному в стену чуть ниже отверстия, сквозь которого проходят верёвки.

Крепление блока

Привязываем уровень к основному кронштейну, чтобы зафиксировать его в вертикальном положении и помечаем фломастером участки отверстий, отведённых под болты. Уже после фиксации кронштейна изображаем отвесную черту на дистанции, примерно соответствующей дистанции между опорами внешнего блока и, поставив второй кронштейн в том же горизонтальном положении, в котором находится первый, делаем соответствующие отметки фломастером на местах потенциальных отверстий

Уже после того, как крепления хорошо зафиксированы, на них в их вне следует осторожно установить внешний блок и закрутить все болты

Также, вполне вероятно, что у вас может просто не быть самой физической возможности зафиксировать все рабочие крепления, всего лишь высунувшись из окна. В таком случае, скорее всего, придётся снимать автоподъёмник, либо нанимать профессиональных альпинистов (впрочем, в наше время многие подростки-любители оказывают подобные услуги за небольшую плату, что достаточно рискованно, хотя установка кондиционера своими руками — это само по себе рискованное предприятие).

Вакуумирование — для чего и как сделать

Последний этап, которым заканчивается установка кондиционера своими руками — удаление воздуха и влаги, остатков аргона из системы. При монтаже влажный воздух из помещения или с улицы заполняет медные трубки. Если его не удалить, он попадет в систему. В результате компрессор будет работать с большей нагрузкой, будет больше греться.

Чтобы выглядела трасса аккуратней, ее можно замотать алюминиевым скотчем

Наличие влаги также негативно сказывается на работоспособности системы. Дело в том, что фреон, которым заправляют кондиционеры, содержит некоторое количество масла для смазки элементов изнутри. Это масло гигроскопично, но напитавшись водой, оно менее эффективно смазывает внутренности, а это приводит к их преждевременному износу.

Из всего этого следует, что без удаления воздуха работать система будет, но не очень долго и с возможными отключением по перегреву (если есть такая автоматика).

Удалить воздух из системы можно двумя способами: при помощи вакуумного насоса или некоторого количества фреона, выпущенного из наружного блока (он заправляется на заводе и имеет некоторый излишек фреона — на всякий случай).

Метод «пшика»

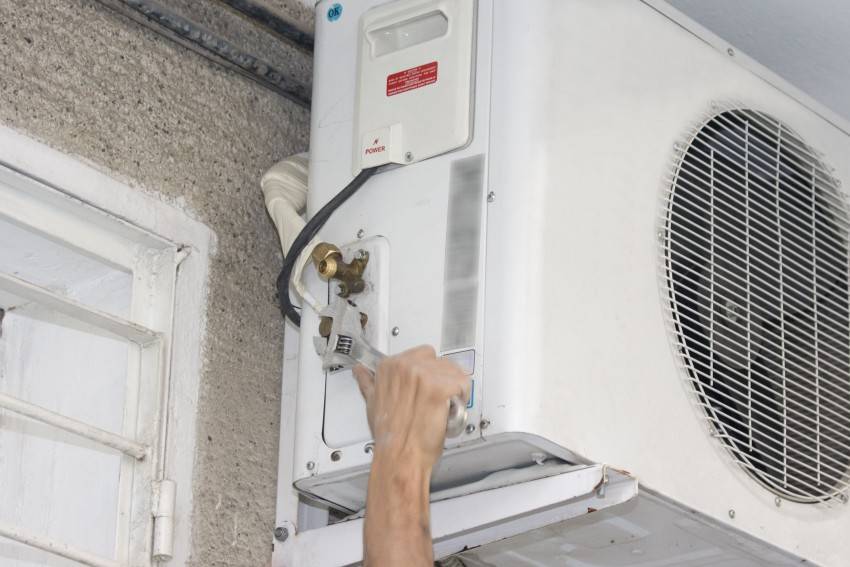

На портах внешнего блока откручиваем заглушки клапанов (на фото они обозначены стрелками).

Откручиваем крышки клапанов

Операции будем проводить с нижним портом (большего диаметра), который торчит перпендикулярно по отношению к корпусу. Под крышкой находится разъем под шестигранник, подбираем подходящий по размеру ключ.

Под крышкой находится клапан с разъемом под шестигранник

Далее, этим ключом, на одну секунду поворачиваем клапан на 90°, возвращаем в прежнее положение. Мы впустили в систему немного фреона, там создалось избыточное давление. Нажимаем пальцем на золотник, который находится на том же порту. Этим мы выпускаем смесь фреона и находящихся там газов. Нажимаем буквально на секунды. Част смеси должна остаться, чтобы не запустить новую порцию воздуха внутрь.

Повторить можно 2-3 раза, не больше, второй раз можно поворачивать клапан, расположенный выше. При трассе в 2-3 метра — можно 3 раза, при длине 4 метра — всего два. На большее запасов фреона не хватит.

Когда воздух практически удален, на выход с золотником (заправочный) накручиваем заглушку, управляющие клапана (под шестигранник) открываем полностью, запуская фреон в систему. Все места соединений промазываем мыльной пеной чтобы убедиться что они герметичны. Можно запускать.

Вакуумный насос

Для данной операции необходим вакуумный насос, трубка высокого давления, группа из двух манометров — высокого и низкого давления.

Не открывая клапанов на управляющих вентилях, ко входу с золотником подключаем шланг от вакуумного насоса, включаем оборудование. Оно должно работать 15-30 минут. За это время вытягивается весь воздух, пары, остатки азота.

Потом насос отключают, закрывают вентиль насоса но не отсоединяют и оставляют еще минут на 15-20. Все это время надо наблюдать за показаниями манометров. Если система герметична, изменения давления нет, стрелки манометров замерли на месте. Если стрелки меняют свое положение — где-то есть утечка и ее необходимо устранить. Найти ее можно с помощью мыльной пены и подтянуть соединение (обычно проблема находится в месте подсоединения медных трубок к выходам блоков).

Вакуумирование кондиционера при помощи насоса

Если все нормально, не отключая шланг насоса, полностью открываем клапан, который находится внизу. Внутри системы слышны какие-то звуки — фреон заполняет систему. Теперь в перчатках быстро окручиваете шланг вакуумного насоса — из клапана может вырваться некоторое количество ледяного фреона, а вам обморожения ни к чему. Теперь откручиваем полностью клапан вверху (где подключена более тонкая трубка).

Почему в таком порядке? Потому что при заполнении фреоном система находится под давлением, которое быстро запирает заправочный порт при отсоединении насоса. Вот и все, установка кондиционера своими руками завершена, можно включать.

Справедливости ради надо сказать, что подобную операцию — вакуумирование — проводит только в России и ближайших странах. В том же Израиле, где кондиционеры работают круглый год, ничего подобного не делают. Почему — вопрос для размышлений.

Подключение трубок фреономагистрали

Переходим к этапу подключения коммуникаций.

Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.

Если богаты динамометрическим ключом, то лучше применить его.

Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:

1/4 – 16-20Нм

3/8 – 35-45Нм

1/2 – 45-55Нм

Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.

Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.

Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.

Ошибка №8

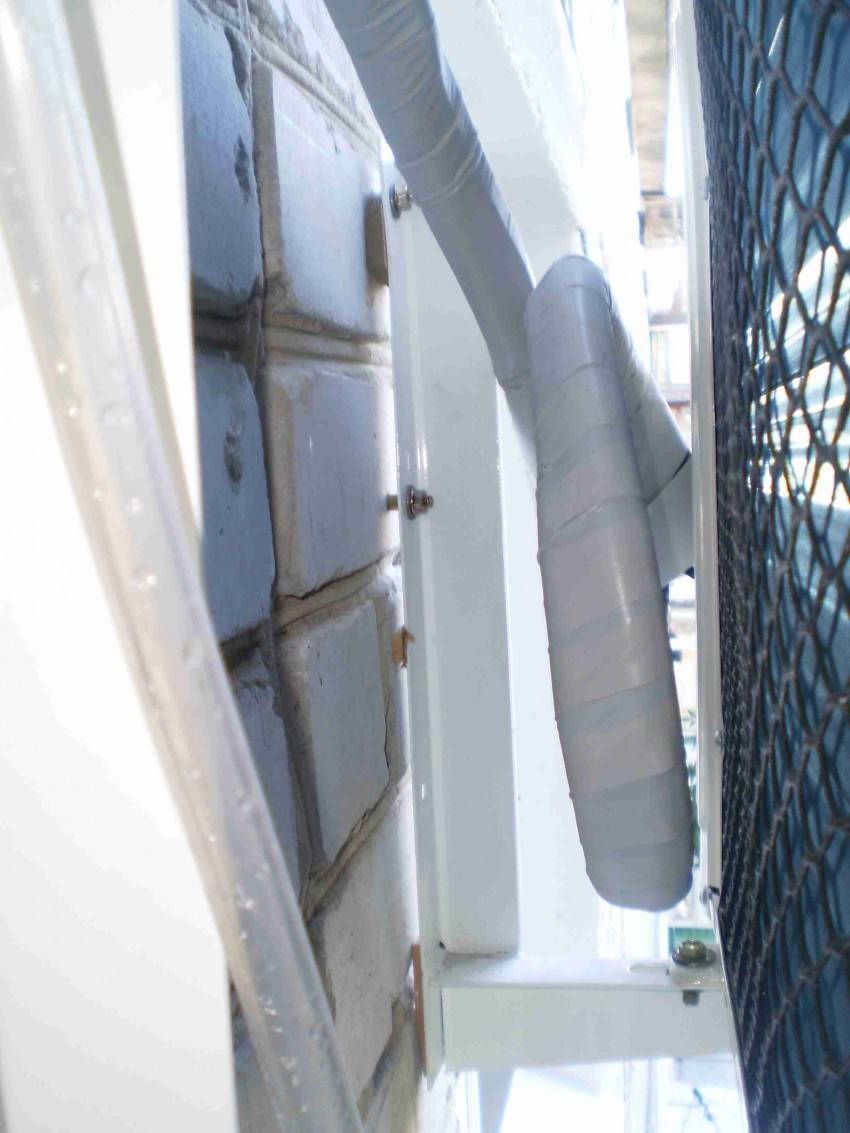

Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.

В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.

Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.

Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.

Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.

Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.

Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.

Далее пропускаете магистраль через сквозное отверстие наружу.

Нужно ли разрешение

Установка бытовых кондиционеров не влияет на несущую способность зданий. Для монтажа сверлятся отверстия и на этом вмешательство в целостность несущей стены заканчивается. Но, чтобы соблюсти закон, жителям многоквартирных домов следует согласовать действия с управляющей компанией. Наружные стены являются общей собственностью жильцов многоквартирного дома и для установки внешнего корпуса необходимо согласие других жителей дома.

Если сплит-система устанавливается в частном доме, согласования не нужны.

Для установки наружного блока в офисе, учреждении, необходимо согласование владельца здания.

В законодательстве РФ нет жесткого требования о необходимости письменного согласия соседей, поэтому такая норма игнорируется.

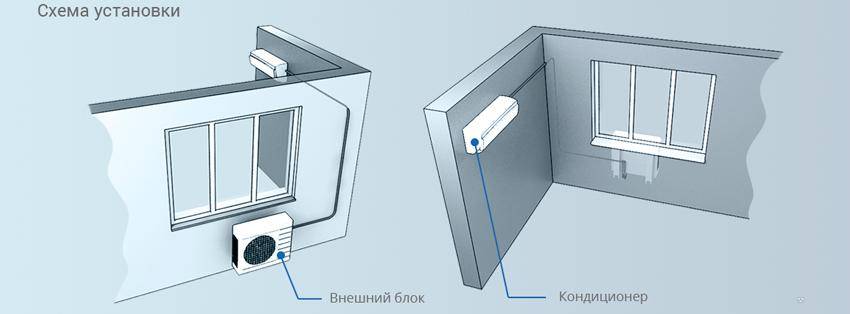

Сплит собственноручно

Начните с учета возможности установки наружного блока. То есть, там, где безопасно самому работать и не травмировать людей внизу: вдруг плоскогубцы или сверло выпадут из рук.

Монтаж сплит-кондиционера своими руками нелегкий. Но если все продумать, то можно справиться самому. Климатизёр состоит из нескольких блоков, и придется найти место каждому.

Начнем с внутреннего. Он крепится ближе к потолку – производители требуют не ближе расстояния от большого пальца до среднего, а к боковой перегородке сантиметров на 5 — 10 больше. И чтобы была свобода выдува холодного воздуха минимум полтора метра.

Агрегат снаружи наиболее возможно установить самому так: чуть ниже карниза рамы окна или на балконе с открывающимися рамами. Чтобы дотянуться с дрелью и перфоратором до мест крепления рамы и проводки внутрь. Не устанавливайте её на обычные шурупы, иначе весь блок с рамой грохнется на головы людей внизу или на пол лоджии. Купите прочные анкеры, дюбеля.

Далее сверлите перфоратором отверстия для трубы с фреоном внутрь комнаты и для электрокабеля.

Оптимальное место для установки

Следующий важный вопрос: куда поставить наружный блок? К стене или, может быть, на крышу? Важно продумать этот момент заранее, а также учесть некоторые важные технические нюансы. Вес внешних блоков кондиционеров сложно назвать маленьким

Тем не менее, эти устройства годами висят на фасадах, выдерживая осадки, снег и наледь. В чем секрет? Во-первых, в качественных крепких кронштейнах. О них мы расскажем чуть позже. Во-вторых, в грамотно подобранном месте и способе установки

Вес внешних блоков кондиционеров сложно назвать маленьким. Тем не менее, эти устройства годами висят на фасадах, выдерживая осадки, снег и наледь. В чем секрет? Во-первых, в качественных крепких кронштейнах. О них мы расскажем чуть позже. Во-вторых, в грамотно подобранном месте и способе установки.

Если блок монтируется на крыше, значит, она должна быть плоской. Установка наружного блока на скатной крыше (даже если угол ската невелик) ПРОТИВОПОКАЗАНА!

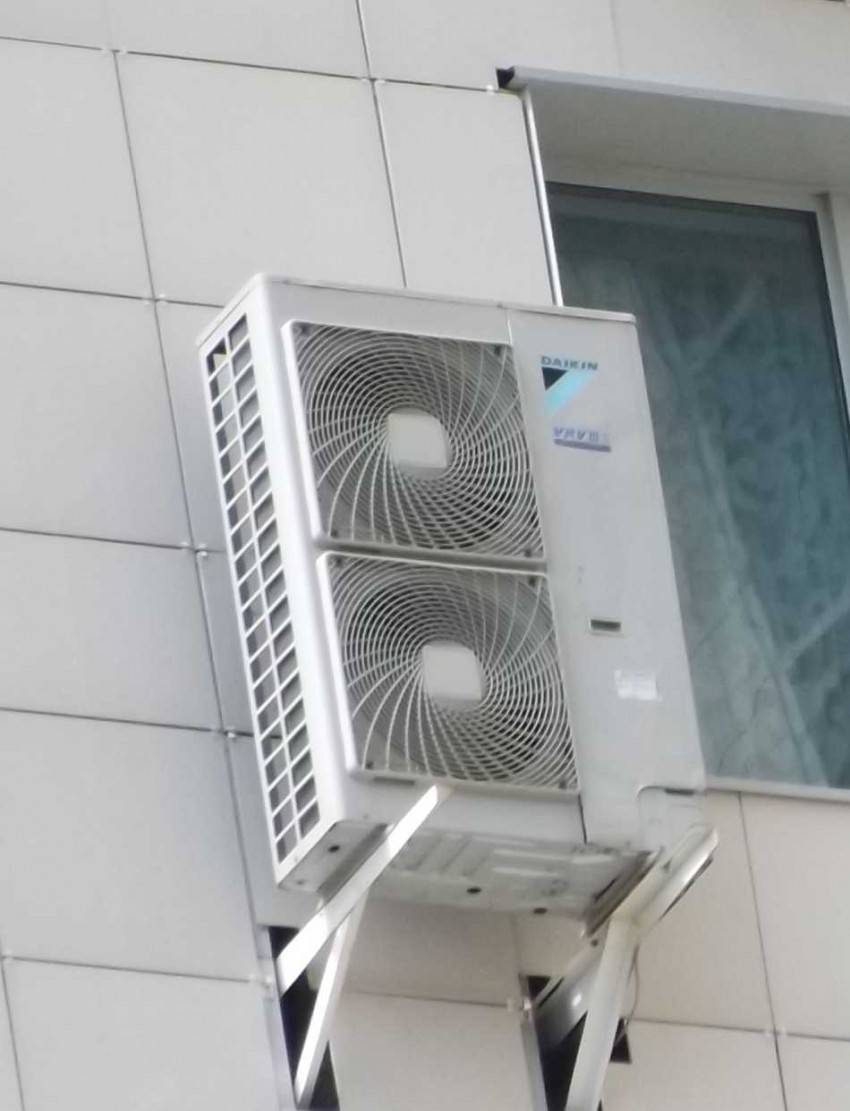

Если монтаж осуществляется на фасаде, учитывается материал стен и наличие внутри арматуры. Надежнее всего держаться кондиционеры на кирпичных стенах. На панельных и деревянным домах требуется дополнительное усиление. В каркасных домах заранее предусматривается закладная в самом каркасе, на нее затем вешается блок.

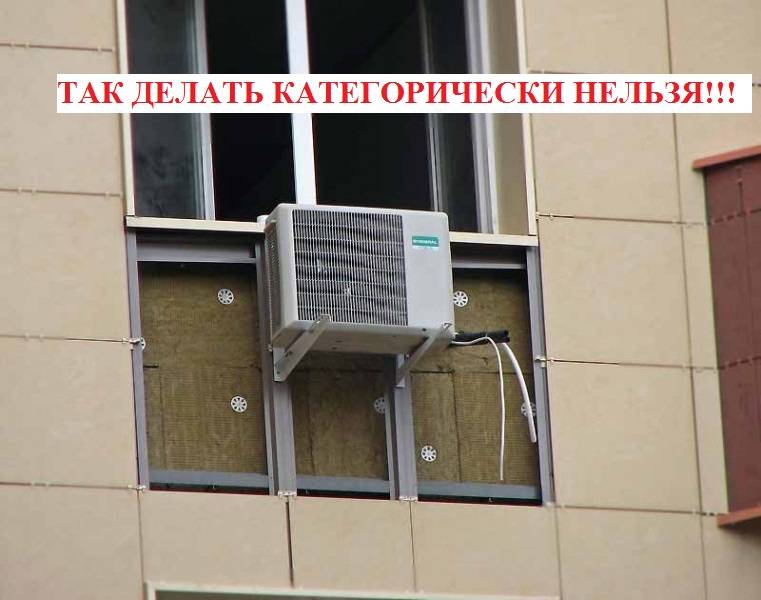

Установка наружного блока на вентилируемом фасаде требует особого внимания. Плиты необходимо снять, удалить часть теплоизоляции и только потом смонтировать кронштейн. После теплоизоляция и плита устанавливаются на место, и только потом на кронштейн вешается наружный блок. Подробнее об этом мы рассказывали в отдельной статье.

Блок монтируется рядом с окном или под ним для удобства обслуживания. Если есть возможность, лучше установить кондиционер на открытом балконе (не застекленном).

При монтаже на плоской кровле или на отмостке используется специальный горизонтальный кронштейн. В этом случае требований намного меньше, поскольку вероятность самопроизвольного падения блока минимальна. Да и обслуживать аппарат легче, когда он находится на земле или на крыше, к которой есть прямой доступ.

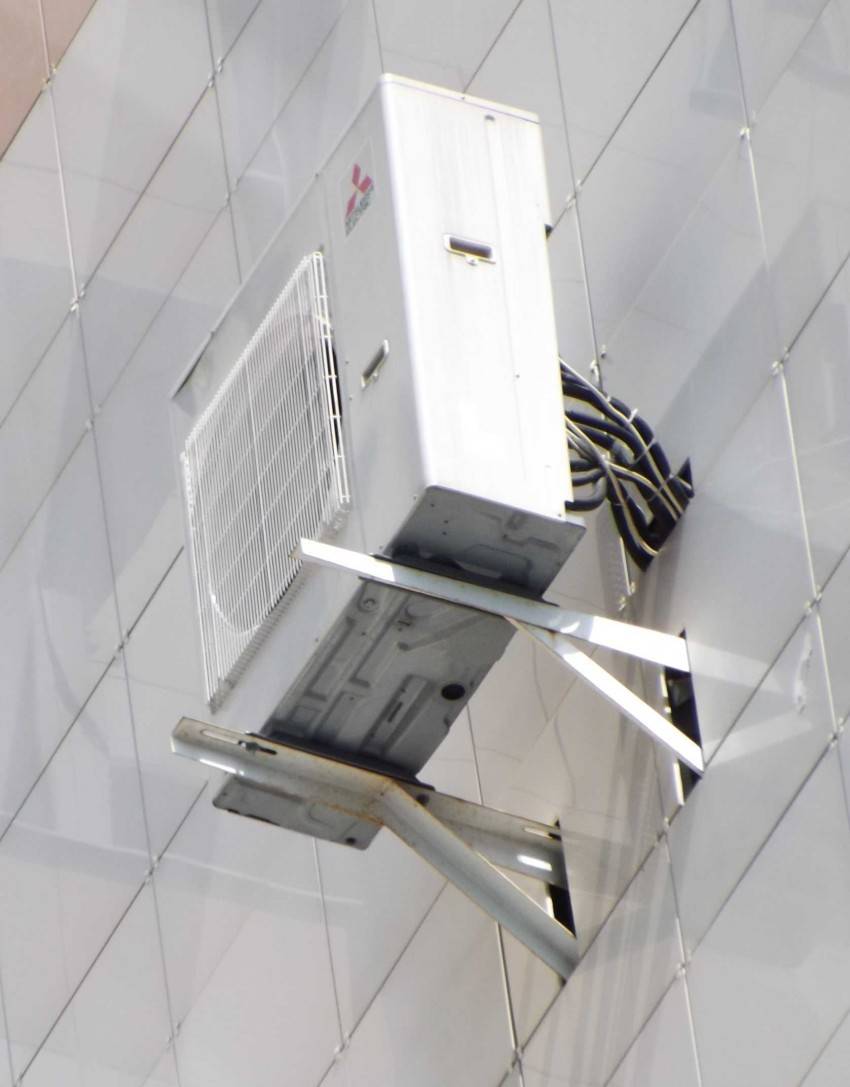

Давайте подробнее остановимся на кронштейнах. Ведь без них невозможна установка кондиционера своими руками.

Эффективность кондиционера

Насколько оборудование станет работать эффективно, и как много будет затрачиваться электроэнергии, — это зависит от конкретных условий эксплуатации.

Условие первое. Предположим, что рядом с кондиционером устанавливается обогревательное устройство. Тогда компрессор:

  • станет работать практически непрерывно;
  • будет расходовать много энергии;
  • вскорости выйдет со строя.

Условие второе. Снизить работоспособность кондиционера и даже вывести его со строя способна обычная пыль, что проникла внутрь системы. Так что следует с регулярной периодичностью и достаточно тщательно проводить влажную уборку.

Условие третье. Непозволительно выставлять на поверхность блока какие-либо предметы.

Условие четвертое. Не следует накрывать кондиционер.

Условие пятое. Испарение хладагента удастся исключить, если, осуществляя монтаж системы, тщательно герметизировать любые соединения и стыки.

Условие шестое. Наружный блок должен располагаться ниже внутреннего. Нужно для его установки выбирать на наружной стороне стены наиболее прохладную зону. К примеру, вечную тень может образовывать свес крыши.

Если все перечисленные выше условия установки кондиционера будут соблюдаться, тогда система станет работать бесперебойно, создавая в помещениях желанный комфорт.

Требования

Важно помнить, что схема подключения кондиционера к электросети жилых помещений кардинально отличается от промышленного варианта, используемого для офисов и на производствах. Подключение в квартирах только однофазное. Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы

Существует несколько вариаций работ, при помощи которых можно подключить сплит-системы.

  1. Прямое подключение к розетке.
  2. Создание отдельного провода к электрическому щиту.

Первый вариант применяется для всех без исключения бытовых устройств. В эксплуатацию они входят только таким образом. Сама процедура состоит из нескольких шагов, исполнение которых обязательно. Малейшая оплошность может привести к неисправности кондиционера.

Вариант 1

Перед непосредственным подключением сплит-системы важно протянуть кабель к наружному модулю от испарительной системы. Первым делом проложите провод, соединяющий блоки (наружный и внутренний). Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем)

Слабые устройства, а также системы средней мощности можно подключить через розетку

Далее установите соединение с электрическим щитком (эта процедура необходима для мощных систем). Слабые устройства, а также системы средней мощности можно подключить через розетку.

Посредством розетки работают не только слабые системы, также такое подключение характерно:

  • климатическим системам оконного типа;
  • любым при мощной электрической сети в жилом помещении;
  • временно расположенным кондиционерам.

Важно понимать, что для введения в эксплуатацию внутреннего блока необходимо заранее установить усиленные розетки, а также по возможности защитную систему. Производитель обязан вкладывать в коробку инструкцию, в которой можно найти:

  • схему работы кондиционера;
  • общую схему подключения;
  • электросхему для соединения блоков.

Идентичная информация присутствует на поверхности уличного блока, а также на крышке испарителя. Это облегчит подключение кондиционера к электросети собственными руками в несколько раз. Клеммы для подключения находятся под декоративной панелью испарительной системы. Провода испарителя подключаются напрямую к наружному блоку согласно нумерации, которая четко прописана в инструкции. Также не стоит пренебрегать изоляцией свободных жил специальной лентой, это поможет предотвратить короткое замыкание.

Также важно обратить внимание на ряд причин, по которым подключение кондиционеров к электрической сети запрещено:

  • старая проводка с использованием алюминиевой проволоки;
  • некачественное сечение проводов, которые могут не выдержать нагрузки;
  • отсутствие заземления и защиты от перепада напряжения;
  • критическое состояние электрической проводки, наличие механических повреждений.

Схема подключения кондиционера к электросети

Вариант 2

По мнению производителей, одним из безопасных и практичных вариантов будет использование индивидуального кабеля с целью подключить систему к электрической сети, а установка защитного устройства убережет кондиционер от перепадов напряжения и различных перезагрузок, которые в большинстве случаев приводят к сгоранию микросхем, проводов прибора. Также дополнением к безопасности идет удобство: собственная линия позволяет размещать модуль в любом удобном для вас месте.

Существуют стандартные требования, прописанные производителем:

  • для безопасности подключения и использования в обязательном порядке должны присутствовать устройство защитного отключения и автомат защитного отключения;
  • медная проводка;
  • соответствие диаметра провода требованиям;
  • наличие заземления.

Медная проводка — обязательное требование для подключения прибора

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F

Установка кондиционера

Прежде чем приступить к установке кондиционера, необходимо позаботиться о наличии нужных средств. Инструмент для монтажа сплит систем вам понадобится следующий:

  • перфаратор SDS Max;
  • труборез;
  • инструмент для развальцовки;
  • вакуумный насос;
  • манометрический коллектор.

Монтаж устройства включает в себя следующие операции:

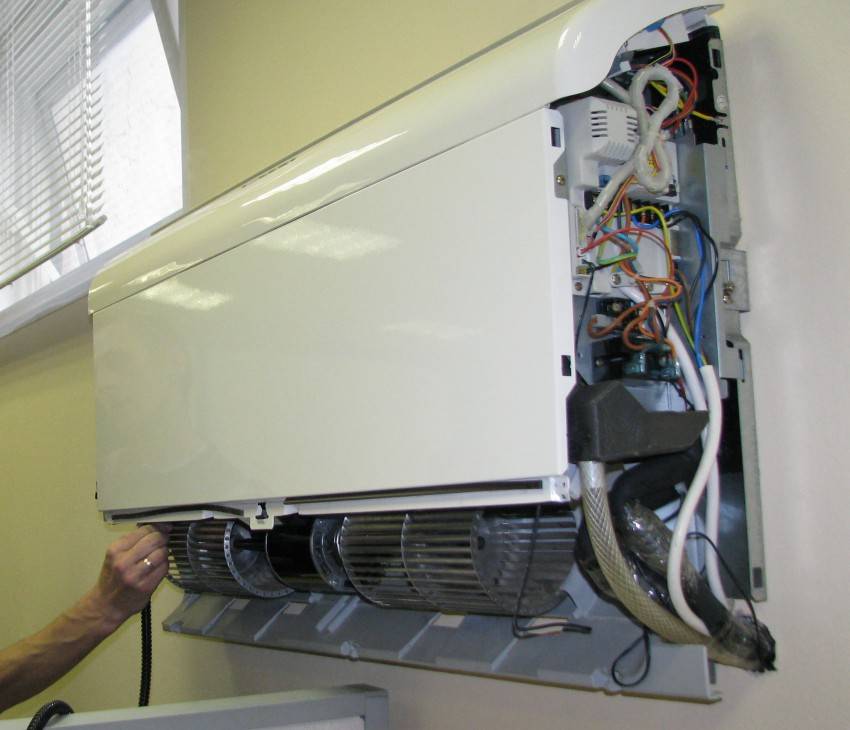

  1. Изначально следует открыть лицевую панель и вывернуть винты из крышки, которая закрывает электрический блок, его необходимо выдвинуть.
  2. К установке подключается электрический кабель, и крышка устанавливается на место. Пара полезных примечаний, сам блок не должен быть ниже 2м 30 см от поверхности пола, розетка должна находиться близко к элементу, и иметь заземление.

Преимущества и недостатки самостоятельной установки

Не секрет, что монтаж любого оборудования специалистами стоит денег, и немалых. В погоне за экономией многие покупатели кондиционеров отказываются от установки в пользу самостоятельного монтажа. На практике же возникает ряд вопросов и проблем, которые могут повлиять на работоспособность оборудования.

Это приводит к появлению нежелательных ситуаций, которые из экономии делают настоящую проблему, решить которую без тех же специалистов невозможно. Поэтому, перед тем, как отказываться от помощи тех, кто на монтаже «собаку съел», посмотрите на преимущества и недостатки.

Преимущества:

  • Значительная экономия денежных средств
  • Самостоятельный выбор места и планирование работ в течение дня
  • Качество зависит только от человека
  • Можно выбрать самые качественные материалы для монтажа

Недостатки:

  • Высокие риски поломки оборудования и его неисправности по причине неправильного монтажа
  • Образование большого количества конденсата и риски обрушения, если кондиционер неправильно закреплен на фасаде здания

По сути, установка кондиционера и его подключение не займет много времени, но без навыка работы с оборудованием сделать это будет крайне сложно. Если есть желание проверить силы и доказать себе и окружающим, что в доме есть мужчина, перед работой обязательно изучите подробную информацию о процессе, необходимом инструменте и последовательности действий. Именно от этого будет зависеть результат.

Скупой всегда платит дважды, поэтому самостоятельный монтаж кондиционера не стоит выполнять, если:

  • Нет подходящего оборудования – перфоратор или шуруповерт понадобится однозначно, брать их на прокат или покупать ради одного монтажа невыгодно.
  • Нет навыка в работе с инструментом – некорректные движения могут повредить открытые части тела, а также сам кондиционер или его детали.
  • Отсутствует свободное время – работа ночью или в спешке всегда сопровождается потерями, будь то материальные, моральные или физические убытки.
  • Фасад здания сложный, требует специального разрешения для установки – работа требует не только навыка и аккуратности, но и точности.

Мнение эксперта
Старостин Константин Адреевич
Специалист по монтажу и обслуживанию кондиционеров

Перед началом всех работ распланируйте и набросайте на бумаге нюансы и последовательность установки. Это позволит избежать ошибок еще на этапе планирования, сэкономив деньги, время и силы.

Что влияет на выбор места?

Выбираем место для кондиционера

Все, конечно, зависит от того, какой конструкции сам кондиционер, ведь существует оконное оборудование, а есть и более современные сплит-системы. Если это оконный, то ломать голову долго не придется

Если оконный кондиционер, то необходимо решить, в каком окне – в окне спальни, а может, комнаты? Однако прежде чем ломать голову по этому поводу, важно знать, что оконные кондиционеры возможно установить только на окно с деревянной рамой. На металлопластиковых окнах подобный монтаж не предусмотрен

Впрочем, если вам сильно хочется, можно вмонтировать и в металлопласт. Только для этого придется заказывать новое окно, адаптированное под будущую установку оконного кондиционера. Подумайте, стоит ли это того?

Оконный кондиционер

Вмуровать в стену тоже не выйдет, так как оконный моноблок должен «дышать» – обдуваться воздухом. Но даже если допустить, что вам все же удалось установить оконное чудо-техники, со временем вы можете об этом пожалеть. Дело в том, что при работе аппарат издает большие шумы. Так что в доме у вас будет прохладно, но шумно. Эдакий микроклимат, который можно назвать «прохладный шум». Следовательно, в качестве условной ситуации выберем сплит-систему.

Сплит-система

Выбор места монтажа для внутреннего блока

Расположение внутреннего модуля должно быть таким, чтобы при его эксплуатации вы не испытывали дискомфорт от потока прохладного воздуха. Если посмотреть на следующий рисунок, то станет понятно без слов, какие существуют идеальные варианты установки кондиционера в квартире.

При размещении модуля над изголовьем кровати, поток холодного воздуха не будет попадать в зону отдыха и не принесет вред здоровью. Рабочее место рекомендуется расположить так, чтобы поток воздуха был либо сбоку, либо сзади. Если стол, за которым вы работаете, стоит под кондиционером в квартире или офисе, можно под феном установить специальный экран, чтобы направить поток вдоль потолка.
