Подключение выключателя света с двумя клавишами: нюансы монтажных работ

Подготовка к монтажу

Для подключения выключателя и подготовительных работ понадобятся следующие инструменты:

  • монтажный нож для зачистки;
  • отвертка для фигурного и прямого шлица;
  • строительный уровень и рулетка;
  • бокорезы;
  • пассатижи и гаечные ключи.

Из материалов нужны собственно двойные переключатели, изолента, клеммники.

Порядок установки:

  1. Размечают места, где будут находиться провода, соединяющие выключатель с распределительной коробкой. С помощью бокорезов вырезают в стенах штробы – канавки под провод. Допускается укладывать кабель в гофру и крепить прямо на стену. Однако в жилищах такой метод используют редко – неэстетично.
  2. Коронкой по бетону в стене высверливают отверстия под монтажную коробку. Если укладка идет открытым способом, прикручивают в месте установки подрозетник.
  3. Между всеми точками прокладывают кабели. В штробах провода фиксируются алебастром.
  4. Закрепляют кабели на изоляторы и зачищают концы на 1–1,5 см.
  5. Подсоединяют провода к распределительной коробке. Для крепежа используют клеммы, колпачки, пайку, прессовочные гильзы. Скручивать категорически запрещается, особенно алюминиевые с медными. Ставят автоматы.
  6. С квартирного или лестничного щитка в квартиру заводят кабель с двумя проводами – нулевым и фазным. Заземление у щитка должно быть установлено по умолчанию. Индикаторной отверткой определяют, какой является фазным. Помечают его.

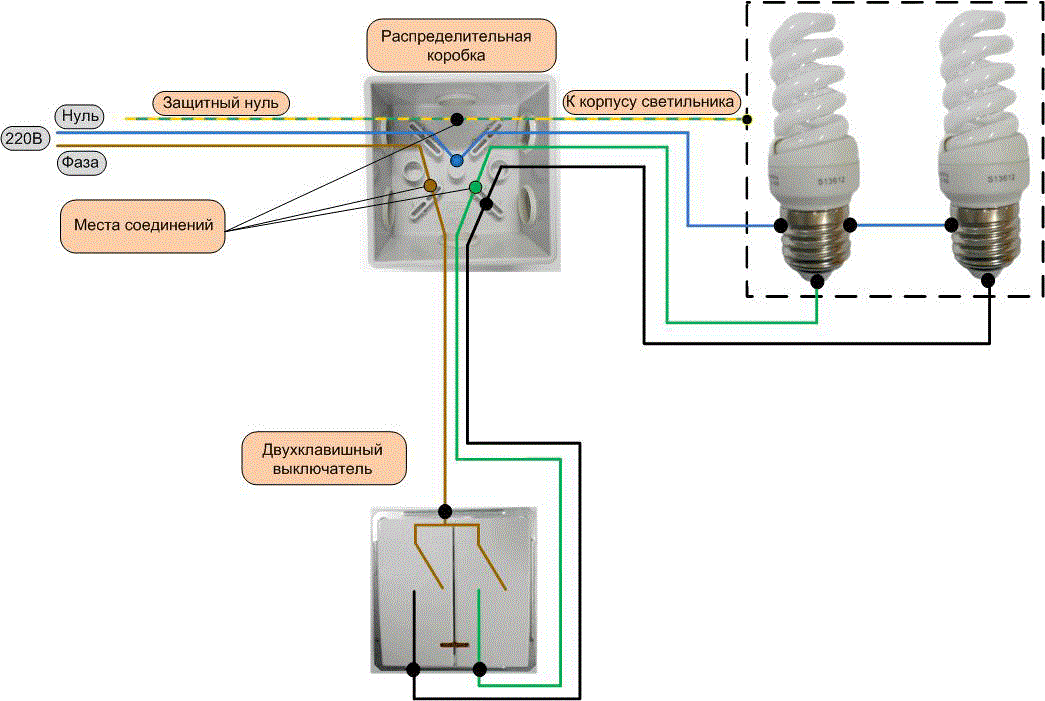

Схема подключения выключателя в распределительной коробке

Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.

Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.

На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.

При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.

Конструкция

Проходных переключателя всегда нужно только два: в начале и конце цепочки. Снимаем изоляцию с кабеля идущего к включателю и зачищаем концы проводов на мм. Бывают случаи, когда в спальне включено малое освещение — ночник или бра, и приходится вставать с кровати и идти выключать верхний свет. Фото — схема управления светом из трех мест Встроенные используются для монтажа в стены.

Заводим провода в выключатель. В одном из положений переключения он замыкает первый, а в другом — последующий контакт. Для решения этой проблемы используются проходные и перекрёстные выключатели. Одна группа точечных светильников или лампочек в люстре управляется одной клавишей, вторая группа — другой. Они состоят из 4 основных частей: рабочего узла металлическая основа с контактами и кнопочным приводом ; крепежа лапок или усиков из металла, соединенных с металлической пластиной ; декоративного оформления панели или рамки ; динамической части — пластиковой клавиши.

Собираем выключатель. Подключение этих устройств похоже на подключение аппаратов других заводов. К двухклавишным прокладывается 5 к первому проходному, 8 к промежуточным и 6 ко второму проходному.

Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода. Есть выключатели с подсветкой и без. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке. Двухклавишные выключатели требуют внимательного обращения. Схема подключения проходных выключателей из 3-х мест. Как подключить проходной выключатель

Комментарии:

Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Очень удобно. Спасибо за статью.

Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то

Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?

В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.

Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно

Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.

Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации

Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)

А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.

тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности

схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее: берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с» и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель) теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к. «ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход

тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард

«ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем. …таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

источник

Инструкция по монтажу

Монтаж схемы осуществляется трехжильным кабелем (даже при отсутствии заземления). Если возможно, лучше выбрать переключатель, на корпусе которого нарисована схема подключения.

Перед началом подключения устройство нужно разобрать – снять клавиши и подложку, прикрученную винтами или установленную на защелках. Остается корпус и внутренняя часть с контактами

Важно правильно определить тот, к которому нужно подсоединить фазу из распределительной коробки

Чтобы определить назначение контактов, следует рассмотреть маркировку. Главный контакт для фазного провода обозначается буквой L (он не всегда расположен в центре или отдельно с одного бока).

При отсутствии маркировки нужна отвертка-тестер на батарейках. В контакт, который (предположительно) является фазным, необходимо вставить винтик или гвоздик и охватить его пальцами. К остальным контактам по очереди следует прикоснуться отверткой. При переводе клавиш в положение «включено» отвертка светится (если контакт определен верно).

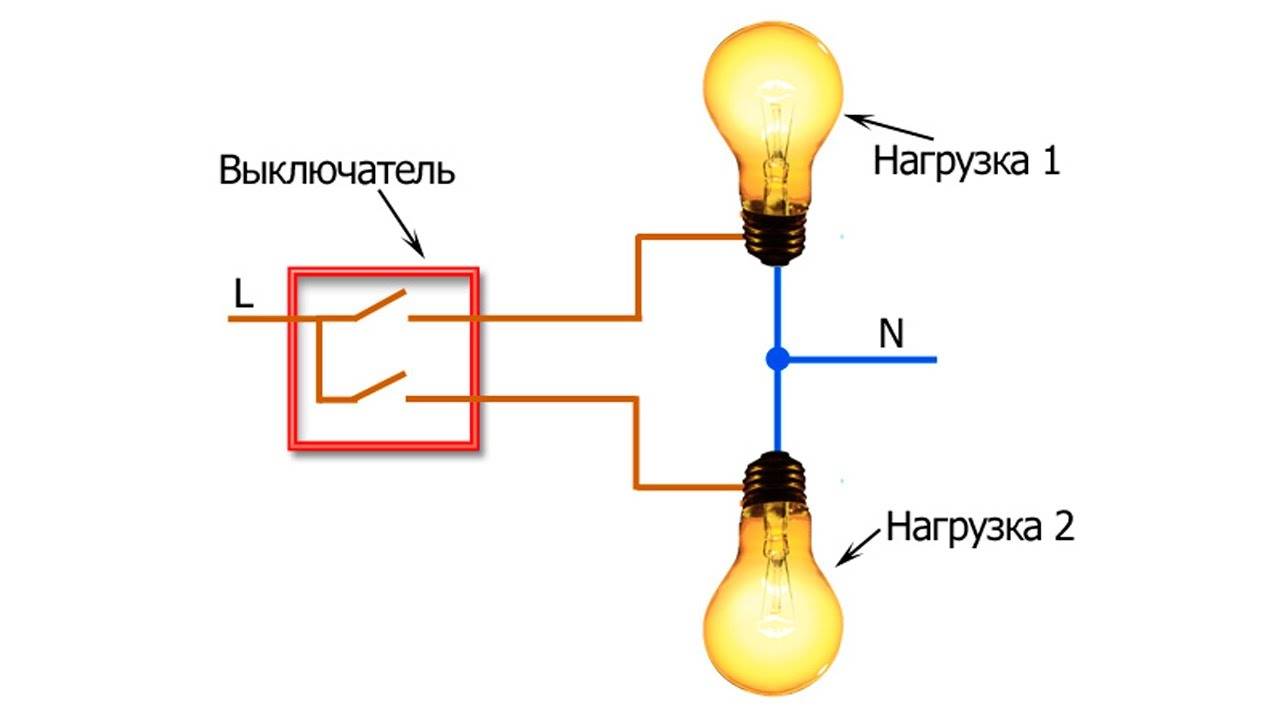

К двухклавишному выключателю подводится фаза из распределительной коробки. Жила зачищается, устанавливается между пластинами контакта, винт закручивается. Две другие жилы тоже зачищаются и так же присоединяются к отводящим контактам. Далее корпус вставляется в коробку и прикручивается винтами, устанавливаются клавиши.

Нулевой провод (N, цвет синий) в двухклавишный выключатель не заводится, он сразу присоединяется к нулевым проводам светильников в распределительной коробке.

Если корпус накладной, после разборки переключателя он прикладывается к стене по уровню, чтобы отметить местоположение крепежных отверстий. Потом сверлятся отверстия, корпус крепится к стене дюбель-гвоздями. Схема подключения проводов не меняется.

Меры предосторожности

Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.

Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.

Правила безопасности:

Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
Перед началом монтажа проверить состояние электропроводки.
Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
Обязательно проверить исправность лампочек, других деталей.
С помощью индикатора напряжения проверить отключение подачи тока.
Отключить автоматические или пакетные выключатели на домашнем щитке.
В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета.
Нулевой провод – синий.
Все действия проводить с особой осторожностью.
Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности.
Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции.
Лампочка заменяется при выключенном электричестве.
Используя лестницу, у основания кладут изоляционный коврик.
После подключения электрики в доме не должно быть опасных зон.
Контакты присоединяются с соблюдением всех технических норм.

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы

Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

  • модели для установки на саму стену (используются для открытой проводки);
  • модели для внутренней установки на стене (подходят для скрытой проводки).

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Виды электрических выключателей

Ассортимент электротехнических устройств представленный на российском рынке не позволяет перечислить все наименования данного товара, но абсолютно все устройства делятся на следующие модификации:

  1. Скрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и разместить элемент электротехнической арматуры внутри стены. Из недостатков такого вида элементов электротехнической арматуры, можно назвать необходимость в штроблении стен, что значительно увеличивает временные затраты на выполнение монтажных работ.
  2. Наружного монтажа — используется преимущественно в банях и подсобных помещениях. Такой вид выключателей, намного удобнее в эксплуатации и ремонте, но существенно уступает скрытым устройствам, в эстетике.

Монтаж данных устройств, занимает немного времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет подробно рассказано ниже.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Конструкция и принцип действия двухклавишного выключателя

Соответственно, в светильнике тоже не будет провода заземления на корпусе. Удобно использовать для подключения специальные наконечники, они продаются в магазинах с электроинструментами. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом — к другому. Распишем, как выполнить эту работу с минимальным количеством инструмента, все, что нам будет необходимо, показано на рисунке 5.
При касании нулевого контакта мультиметр покажет вольт, при касании заземления показания будут ниже. Выключатель 2-х клавишный.
Посчитайте количество проводов, сходящихся к месту расположения переключателя : 2 — от щитка ноль и фаза ; 3 — на переключатель одна фаза на подходе и 2 — на выходе ; 3 — на люстру один на ноль и две фазы. PE — защита, заземление.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов — один на входном контакте, и по одному на двух выходных.
Входящий нейтральный провод присоединяют к нейтральным проводам светильников. Это когда провода прокладываются в специальных бороздах, сделанных в стене электрики называют их штробами либо внутри каркасных гипсокартонных стен.
После этого отключаем напряжение и продолжаем работу. А также существуют буквенные маркеры: A, B, C — обозначения фазы.
Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе.

Рекомендуем: Как подключить тройную розетку

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

  1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
  2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
  3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

  • распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
  • две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
  • розетка внутренней установки;
  • выключатель внутренней установки с одной клавишей;
  • осветительный прибор;
  • набор отвёрток (плоская и крестообразная);
  • нож или стриппер для снятия изоляции с жил;
  • пассатижи с изолированными ручками;
  • зажимы или изоляционная лента;
  • индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.
