Пластиковая вставка в колодец: пошаговый инструктаж по установке

Материалы: конструкция и характеристики

Чаще всего дренажные колодцы изготавливаются из двух типов сырья.

Бетон

Такая конструкция обустраивается при помощи труб из бетона, имеющих разную длину и диаметр. Самыми распространенными конструкциями для дренажной системы являются изделия из железобетонных колец.

Бетонные колодцы отличаются следующими положительными особенностями.

  • Высокий уровень прочности – сборные конструкции из бетонных колец обеспечивают подобными свойствами всю конструкцию за счет специфических качеств сырья.
  • Большой эксплуатационный срок, который обуславливается устойчивостью материала к факторам окружающей среды. Именно поэтому, несмотря на большой выбор различных строительных материалов последнего поколения, бетон остается популярным и востребованным сырьем для создания дренажных колодцев.

Но работы по обустройству колодца из бетонных элементов отличаются рядом сложностей. Обусловлено это внушительной массой конструкций, вследствие чего может понадобиться помощь специализированной техники. Поэтому такие работы своими руками будет сделать достаточно сложно.

Для создания дренажного колодца из бетона используется две технологии выполнения работ: в первом случае мастер находится внутри кольца и копает яму, в ходе работ изделие постепенно проседает.

Пластик

Дренажный колодец из пластика (КДН) отличается рядом положительных особенностей, среди которых стоит выделить следующие:

  • несложный монтаж, конструкция не требует привлечения грузовой техники для выполнения работ;
  • стоимость пластиковой продукции в разы меньше, чем цена на железобетонные кольца;
  • конструкция уже содержит все необходимые распределительные элементы для отвода воды, включая дождевую, а также необходимые отводы для ливневой канализации;
  • срок службы колодцев для дренажа из пластика составляет порядка полувека.

Специалисты выделяют основную отличительную характеристику таких колодцев – конструкция включает в себя перфорированные трубы, благодаря которым обеспечивается устойчивость и жесткость конструкции в грунте. Для изготовления дренажных колодцев из пластика производители используют следующие виды сырья: поливинилхлорид, полиэтилен, полипропилен.

Преимущества пластиковых колодцев, используемых для воды:

  • удобный монтаж благодаря небольшому весу конструкции (не требуется арендовать спецтехнику и иметь особые знания);
  • дренажные трубы пластиковой установки выбираются по высоте и диаметру из большого ассортимента гофрированных труб, что позволяет устанавливать дренажные системы на самых разных участках;
  • пластиковые дренажные колодцы намного дешевле бетонных.

Также сюда стоит добавить длительный срок службы, улучшенную мобильность и многоразовое использование на разных местах монтажа.

Учитывая все вышеперечисленное, нет ничего удивительного в том, что представленная продукция очень популярна при монтаже систем жилых домов, промышленных канализационных систем и в загородном строительстве.

По различным причинам – в результате износа, изменения русла грунтовых вод – возникает необходимость ремонта колодца. Починку можно осуществить пластиковыми трубами.

Выпускаемые серии колодцев открытого и закрытого типа из полиэтилена

Широкий ассортимент пластиковых колодцев позволяет решать самые разнообразные задачи в строительстве закрытых дренажных и канализационных сетей.

KDU – колодец дренажный универсальный с дном цельнолитой высотой 1500 мм.

Полиэтиленовый колодец KDU представляет собой подземную дренажную емкость специальной формы с массивными ребрами жесткости и удобными площадками расположенными в верхней и нижней части колодца для ввода дренажных и канализационных труб под разным углом.

*Совместим с удлиняющими кольцами колодца серии UN высотой 500 и 1000 мм.

Полиэтиленовый вертикальный, цельнолитой дренажный колодец D 1000 высотой 2000 мм и диаметром 980 мм с винтовой крышкой позволяет использовать данный тип в качестве приемного резервуара для накопления и последующего удаления поступающих стоков принудительно.

Имеет уникальную конструкцию дна способное выдерживать значительное давление грунтов и грунтовых вод, является 100% герметичной конструкцией.

*Совместим с удлиняющими кольцами колодца серии UN высотой 500 и 1000 мм.

Дренажный распределительный колодец R2 является модульным и состоит из нижней распределительной лотковой части и удлиняющих секций колодца с винтовой крышкой D 800 мм.

Особенность данной серии является удобным решением для самостоятельной сборки колодца высотой 500, 1000, 1500, 2000, 2500, 3000 мм на объекте без привлечения специальной техники необходимой высоты.

Необходим для строительства закрытой дренажной системы в целях распределения потока поступающих стоков под разным углом и направлениям.

Удобный ввод подводящей трубы и создание необходимых выходов под разным углом, направлением

Сборный дренажный колодец высотой 1000, 1500, 2000, 2500, 3000 мм смотрового типа является приемной подземной конструкцией для приема дренажных, ливневых и хозяйственно-бытовых сточных вод.

Нижняя часть колодца имеет специальную прочную конструкцию сферы, обладает  высокими прочностными характеристиками.

Состоит из нижней кинеты колодца R1, удлиняющих секций и крышки на винтовом соединении.

Данный тип колодца UN является сборным на винтовом соединении и состоит из пластиковых колец высотой 500 или 1000 мм.

Используется для поглощения поступающих стоков грунтом.

Прочные модули и высокая прочность конструкции позволяет собрать фильтрационный колодец любой высоты без привлечения специалистов и специальной техники.

Может применяться как поглотительный колодец для накопления и фильтрации воды в грунт ( при низком УГВ уровне грунтовых вод)

Универсальный пластиковый дренажный колодец R3 уникальной формы с пригрузочной юбкой, дополнительными секциями и крышкой на резьбе.

Монтируется в любой тип грунта без монтажа на бетонное основание. Обратная засыпка вынутым грунтом.

Используется в качестве промежуточных и накопительных колодца при строительстве понижающего и точечного дренажа, индивидуальной канализации в загородных домах.

В нашей производственной компании Вы можете не только купить качественный и многофункциональный дренажный колодец, но и заказать дренаж участка под ключ.

Особенности использования фильтрующих емкостей

Поглотительные емкости устанавливают на участках, где имеется несильно влажный грунт, располагающихся на большом расстоянии от природных водоемов и не оснащенных системами водосбора. Объем воды, требуемый откачки, не должен превышать одного кубометра в течение 24 часов.

Форма такого вида колодцев бывает круглой с диаметром до 150 сантиметров или прямоугольной, имеющей площадь максимум 6 кв.м. Обычно для строительства фильтрующего резервуара применяют емкости из пластика или бетонные кольца.

Конструкции поглотительного типа отличаются тем, что они представляют собой дренажный колодец без дна. Вместо него оборудуют фильтрующую «подушку», пропускающую сточную грязную жидкость и очищающую ее от мусора. Далее вода направляется в глубокие слои почвы. Глубина залегания такого колодца в грунт должна составлять не меньше двух метров, а толщина фильтрующей подушки – минимум 30 сантиметров.

Основные виды дренажных колодцев

Существует несколько видов колодцев, которые отличаются друг от друга своим предназначением, материалом изготовления и размерами. Устройство дренажных колодцев разных видов практически одинаково.

Они представляют собой емкость с закрытым дном, в шахту которой подводятся трубы дренажной канализации. Колодец полностью погружен в землю, а его верх закрыт люком.

Главное различие между колодцами – в их назначении. Каждый вид предназначен для выполнения определенной функции и располагается в определенном месте дренажной системы.

Характеристики смотровых колодцев

Смотровые или по-другому ревизионные дренажные колодцы предназначены для:

  • проведения плановых осмотров канализационной системы;
  • контролирования работоспособности трубопровода;
  • периодической прочистки труб и проведения ремонтных работ.

Ревизионные колодцы устанавливаются в местах, где существует наибольшая вероятность загрязнения или заиливания труб. Их размеры выбираются с учетом особенностей канализационной системы. В небольших трубопроводах, как правило, устанавливаются смотровые колодцы диаметром от 340 до 460 мм.

Крупную дренажную систему целесообразно оборудовать смотровыми колодцами большого диаметра, оснащенными всеми необходимыми приспособлениями для проведения плановых осмотров и ремонтных работ

Крупные водостоки оборудуются дренажными конструкциями, имеющими внутренний диаметр до полутора метров, Некоторые емкости оснащены ступенями для удобного спуска. В такой колодец может спокойно поместиться взрослый человек для проведения работ по очистке или ремонту трубопровода. Прочистка системы проводится путем промывания труб струей воды под давлением.

Разновидностью смотровых колодцев являются поворотные конструкции, которые располагают в местах угловых соединений труб. Их необязательно устанавливать на каждом развороте, обычно они монтируются через угол.

При монтаже поворотных колодцев необходимо учитывать конструкцию дренажной системы и устанавливать их так, чтобы к ним можно было подвести все угловые и крестовые участки трубопровода.

Поворотные колодцы закапываются в углах трубопровода. Они устанавливаются таким образом, чтобы при необходимости можно было быстро произвести прочистку канализации

Предназначение накопительных конструкций

Коллекторный или по-другому водоприемный колодец служит для сбора и накопления воды и ее последующей откачки в водоем или сточную канаву. Он представляет собой большую емкость диаметром до полутора метров, в которую отводятся все трубы дренажной системы.

Его устанавливают в местах, где невозможно поставить фильтрующий колодец или отвести собранную канализацией воду в водосток. Как правило, их выносят за пределы участка.

Для отвода накопившейся воды, в коллекторных колодцах устанавливается погружной дренажный насос с отводной трубой, который откачивает собравшуюся жидкость в природный водоем

Водоприемный бак обычно оборудуют электрическим насосом, которым производится откачка накопившейся жидкости в водоем или для полива огорода. Зачатую в накопителях устанавливается автоматическая система, которая при заполнении емкости до определенного уровня, производит откачку воды в автоматическом режиме.

Особенности поглотительных емкостей

Фильтрующие колодцы используются на участках с несильно влажным грунтом, расположенных вдали от природных водоемов и не оборудованных системами водосбора. При этом количество воды, подлежащей откачке, не должно превышать 1 куб. м в сутки.

Форма колодца может быть круглой диаметром до полутора метров, либо прямоугольной или квадратной площадью не более 6 м. Обычно для изготовления колодца используют бетонные кольца или пластиковые емкости.

Глубина залегания поглотительного колодца в грунт должна быть не менее двух метров, а толщина фильтрующего слоя – не менее 30 см

Устройство поглотительного колодца отличается от других видов дренажных емкостей тем, что он не имеет герметичного дна. Вместо этого внизу колодца оборудуется фильтрующая система, которая пропускает через себя грязные стоки воды, очищает их от мусора и отводит в глубокие слои грунта.

Как выбрать вставку в колодец водоснабжения

Планируя покупку пластикового “рукава”, необходимо оценить два основных критерия выбора: диаметр вставки и толщину полимера.

Диаметр вставки. Если есть уже готовая колодезная шахта, то вставка должна быть такого диаметра, чтобы до краев котлована было расстояние, достаточное для заполнения мелким щебнем, песком или для заливки раствором.

Расстояние от края котлована до гофрированной вставки не должно быть менее 20 см. От этого определяется диаметр вставки.

Толщина пластика. Чем он толще, тем прочнее конструкция, но этот влияет на стоимость погонного метра. Не стоит экономить, приобретая слишком дешевый вариант, так как при повреждении стенок придется демонтировать всю конструкцию.

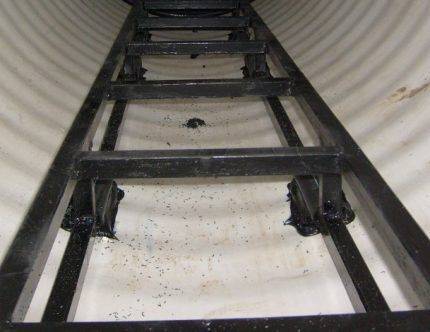

На рынке можно найти модели, которые оборудованы специальными лестницами. Их наличие облегчает перемещение внутри шахты, но и является дополнительным слабым местом

При использовании элементы лестницы могут повредить пластиковые стенки, однако если источник водоснабжения обладает большой глубиной (4-5 м и более), то без них не обойтись. Если водоносный пласт расположен в коренных скальных породах, то для устройства водозаборного сооружения потребуется получать разрешение.

Виды дренажных колодцев:

1.     Поворотные.

Их устанавливают на поворотах дренажных труб и по углам здания. Главная функция – упростить доступ к перфорированным трубам, которые засорились.

2.     Ревизионные.

Они отличаются большим объемом. Внутри может поместиться человек. С его помощью можно проанализировать работоспособность трубопровода и провести очистные работы. Обустроить такой колодец нужно в местах схождения трубопроводов, а также на длинных прямых участках с расстоянием до 20 м. В некоторых случаях его целесообразно заменить на поворотный.

3.     Поглотительные колодцы.

Обычно п имеют глубину от 3 метров. В них скапливается жидкость, которая поступает по дренажным трубам в резервуар. Их дно застилается толстым слоем щебня, а уже через него вода просачивается в грунт. Такие компоненты обычно устанавливают при невозможности отвода воды в канализацию или иного способа утилизации. Поверх них укладывают слой грунта или текстиль. Обустроить дренажный колодец нужно на песчаной почве с хорошей фильтрующей способностью.

4.     Накопительные.

В дренажных накопительных колодцах тоже скапливается жидкость, которая поступает по трубам. Но конструкция подразумевает использование герметичного дна. Накопительная жидкость никогда не просачивается в грунт, а применяется хозяином для полива растений или откачивается при помощи специального насоса в водоем/канаву. Как правило такие конструкции устанавливают на почвах с плохой фильтрацией (суглинистые, глинистые).

5.     Для септиков

Чаще всего такие резервуары устанавливаются для доочистки или утилизации очищенной жидкости в септике. Емкости могут быть поглотительного или накопительного типа, в зависимости от качества очистки и желания владельца использовать жидкость для хозяйственных нужд.

Компания «Дренаж-Шоп» предлагает прочные и надежные колодцы, которые выдерживают многолетнюю эксплуатацию даже в условиях сурового климата. Они могут:

  • Переносить высокие перепады температур.
  • Долгие годы сохранять изначальную герметичность (сквозь стенки конструкции не просачивается влага).
  • Выдерживать сейсмические условия: продукция обладает устойчивостью даже к сильным землетрясениям.

Также предлагаемые изделия  отличаются устойчивостью к различным внешним факторам, не выдерживая только воздействие агрессивных средств, которые могут нарушить их целостность. Но при обеспечении должного уровня защиты таких колодцев подобную проблему легко избежать, тем самым продлив срок эксплуатации здания на десятилетия.

Реставрация старого колодца: ход работ

Пластиковые вставки могут устанавливаться непосредственно в скважину, или в уже существующий бетонный колодец. Будут рассмотрены оба варианта установки. Сначала процесс реставрации уже имеющегося колодца.

Это требует минимального количества времени, так как основной объем работы уже сделан. Бурение трубчатого колодца с нуля требует много усилий

Немаловажно выбрать правильное место. От этого во многом зависит срок службы колодца

Перед началом работ необходимо откачать воду и вычистить стенки старого колодца. Это можно сделать обычным шпателем, спустившись на дно выработки. Это необходимо делать, если расстояние между вставкой и бетонными кольцами будет заливаться бетонным раствором.

Заливка раствором полностью решает проблему с прочностью конструкции, но делает ее неподвижной. При этом способе невозможно повторное использование вставки.

Фиксация щебнем или песком позволяет сделать простой демонтаж, который позволит легко засыпать старую скважину. При этом на участке не остается никаких бетонных сооружений. Все демонтируется и имеет возможность переноса.

Если колодец не зарос мхом, то очищать его стенки необязательно. После очистки стенок необходимо полностью удалить старый дренаж. Как правило, для фильтрации используется щебень разной фракции.

После удаления щебня можно переходить к установке вставки. Для начала ее необходимо правильно собрать. Отдельные сегменты соединяются между собой при помощи уплотняющих резиновых деталей. Метод соединения похож на сборку канализационных труб, но в более крупном масштабе.

Также трубы накручиваются по резьбе. Сборку сегментов вставки необходимо проводить на поверхности. После того как конструкция собрана, ее опускают в колодец

В зависимости от длины конструкции ее можно установить вручную или с привлечением техники. Опускать ее нужно аккуратно. Необходимо следить, чтобы не было резкого удара об дно выработки, так как при точечном механическом воздействии пластик может треснуть. На следующем этапе происходит фиксация вставки в колодце.

Если позволяет расстояние, то пространство между стенками колодца и собранной конструкцией засыпается щебнем. Для этого кроме мелким фракций щебня потребуется еще и крупная, чтобы обеспечить оптимальное сцепление

Если диаметр колодца незначительно больше чем вставка, то расстояние заливается раствором с цементной или гипсовой основой. Для замеса связующего состава потребуется песчано-гравийная смесь, непосредственно вяжущее вещество и вода. Для раствора необходимо смешать три части ПГС и одну часть цемента.

Вода добавляется постепенно, ее количество напрямую зависит от влажности ПГС. Готовый раствор заливается между вставкой и колодцем по специальному желобу, который представляет собой лист согнутой жести. После заливки необходимо оставить колодец на 2 – 3 недели до полного затвердевания раствора.

Какой лучше: сборный vs монолитный?

Сборный колодец для дренажа собирается из различных пластиковых деталей, как конструктор. Монолитное изделие уже готово к монтажу, его лишь надо опустить в вырытую для этого яму.

Прежде чем приобретать моноблочный колодец, необходимо тщательно все рассчитать, заменить его часть или нарастить шахту после монтажа не получится

Монолитные варианты дешевле и прочнее своих сборных аналогов. Однако они выпускаются в довольно узком диапазоне стандартных типоразмеров. Их монтаж производится только на указанную в инструкции глубину.

Отдельные элементы сборной конструкции проще перевозить и грузить в машину, нежели моноблочное изделие больших размеров. Но по прочности на сжатие они даже в собранном состоянии уступают изначально цельному колодцу. Сплошной корпус по определению способен выдержать большие гидродинамические и механические нагрузки.

Для удлинения корпуса сборный колодец может комплектоваться несколькими шахтными кольцами в средней части и дополнительным телескопическим удлинителем под люком (+)

Сборка пластиковых деталей колодца для дренажа сопряжена с необходимостью герметизировать места их соединений. А каждый такой стык – это потенциальная прореха и протечка.

Плюс для стягивания элементов понадобятся болты с гайками. Они должны идти в комплекте. Если их нет, то покупать следует только оцинкованный крепеж, менее подверженный коррозии.

Обзор составляющих элементов пластикового колодца

Пластиковый колодец имеет простое устройство. Чаще всего это три детали:

  • горловина устанавливается на одном уровне с землей. Она обеспечивает доступ к внутреннему резервуару колодца. На ней устанавливается люк;
  • шахта представляет собой самую большую деталь. Она соединяет основание конструкции и шахту;
  • лоток применяется для установки труб, а также для направления стоков.

Устройство пластикового колодца

Горловина может быть конической или цилиндрической. Первый вариант используется, когда диаметр шахты намного больше, чем стандартный диаметр люка. Телескопическая горловина применяется для установки конструкций на большой глубине. Цилиндрический элемент перемещается на нужную глубину и устанавливается по уровню грунта.

Шахта бывает двух видов: цельной и сборной. Первая конструкция более простая в установке и герметичная. Вторую можно подобрать для разной глубины. При установке сборной модели отдельные сегменты монтируются друг к другу при помощи уплотнительных прокладок.

Нижний элемент в колодце это полимерный лоток или кинета. Данную деталь подбирают после проектирования системы. Сверху конструкция закрывается обычной крышкой или люком. Их делают из полимерного песка, пластика или чугуна. Если горловина отсутствует, то люк крепится на шахту.

Чаще всего применяется стандартная накидная крышка, а под заказ для определенной горловины выполняется крышка винтового типа. К колодезным крышкам также предъявляются определенные требования. Они должны защищать шахту от проникновения мусора и посторонних предметов. Крышка должна выдерживать статические и ударные нагрузки. Диаметр такой детали варьируется в пределах 350-1200 мм, поэтому ими можно накрыть кессон, скважину и септик. Полимеры делают их ударопрочными. Чтобы выбрать подходящую крышку нужно провести точные замеры колодезного оголовка.

Конструкционные особенности колодца фильтрующего типа

Как правильно выбрать пластиковую трубу для колодца

Трубы для колодца делают из поливинилхлорида, полипропилена, ПНД и НПВХ. Бывают следующие виды пластиковых труб большого диаметра для колодца:

  • с треугольным профилем с резьбой разной длины. Для фиксации труб применяются муфты определенных размеров. Резьба имеет вид конуса;
  • трапецеидальный профиль с конусообразной резьбой;
  • труба с соединениями, имеющими хорошую герметичность.

Стоит учитывать, что плотность труб ПНД составляет 0,95, а НПВХ – 1,4 г/см³. В два раза больше у НПВХ и расчетное напряжение. Модуль упругости имеет значение 3000, а у ПНД 900.

Благодаря высокому пределу текучести НПВХ лучше подходят для резьбовых соединений. Кроме того трубы из данного материала характеризуются превосходными гидравлическими свойствами.

ПНД – трубы специалисты рекомендуют использовать для скважин до трех метров. А для колодцев больше подходит НПВХ материал.

Цены пластиковых труб для колодца питьевой воды из тонкостенного полиэтилена варьируются от 14 тыс. за погонный метр.

Разновидности труб ПНД

Пластиковые вставки в колодец

Некоторые детали позволяют выполнить ремонт отдельных секций без демонтажа всех конструкций. Для этого нужно выбрать подходящую вставку в колодец из пластика. Это позволяет не заниматься дополнительной герметизацией стыков. Существует специальная технология установки пластиковых вкладышей в бетонные кольца.

Вставки подбираются под определенные размеры. Все элементы должны подходить друг другу. Чтобы собрать разборную конструкцию потребуется также горловина и крышка. С учетом всех параметров подбирается и пластиковое дно для колодца.

Вставка для бетонного септика

Пластиковый дренажный колодец – внутреннее устройство и монтаж

Еще не так давно у строителей не было выбора при обустройстве водоотводных коммуникаций. В качестве распределителя влаги и накопителя всегда использовали железобетонное изделие.

Однако, в наше время появилось гораздо более выгодное решение –пластиковый дренажный колодец КДН.

Дренажный пластиковый колодец

Общие сведения

Сразу следует сказать, что вопреки бытующему мнению о ненадежности пластиковых изделий, прочностные характеристики такого колодца даже превышают аналогичные параметры устройства из железобетона. Кроме того, благодаря сборности конструкции, достигается универсальность изделия.

Достоинства

Специалисты рекомендуют использовать при устройстве дренажа именно пластиковые колодцы, и этому имеется разумное объяснение:

  • Экономия места. Пластиковые конструкции намного миниатюрнее бетонных аналогов, что особенно актуально для владельцев небольших участков.
  • Экономия в обслуживании. Срок службы таких сооружения составляет до 50 лет, в то время как железобетон обычно служит 5-7 лет, после чего начинает интенсивно разрушаться. Вследствие чего приходится заниматься его реконструкцией или устройством новых колодцев.
  • Экономия на монтажных работах и транспортировке. Пластиковое изделие совсем немного весит и полностью готово к эксплуатации, достаточно просто выполнить подсоединение труб. Для выполнения железобетонных конструкций придется привлекать технику, соответственно, цена изделия увеличится.
  • Пластиковые изделия не вступают в реакцию с химическими веществами.
  • Возможность эксплуатации в любых климатических условиях. Их рабочая температура составляет от -60 до +50 градусов по Цельсию.
  • Материал не подвержен воздействию микроорганизмов.
  • Изделия не боятся гидравлических и динамических нагрузок.
  • В случае необходимости, можно быстро изменить высоту шахты.

Таким образом, выбор в пользу пластиковых конструкций очевиден.

Совет! При выборе изделия, необходимо обратить внимание на качество, в том числе на толщину стен, которая не должна быть слишком тонкой. В противном случае емкость может деформироваться под давлением почвы. Устройство дренажного колодца

Устройство дренажного колодца

Устройство пластикового дренажного колодца

Дренажный колодец состоит из нескольких основных элементов:

  • Тело колодца.
  • Днище.
  • Чугунный либо пластиковый люк для колодца (выбирается в зависимости от места, где расположена дренажная система).

Внешне устройство напоминает высокий стакан, который сверху герметично закрыт крышкой. В нижней его части, на расстоянии не менее 40 см от днища, имеются отверстия для дренажных труб.

Люки различных видов

В придонном пространстве колодца задерживаются частицы песка. Эту область шахты называют пескоуловителем. Кроме того, внутри конструкции может располагаться дренажная насосная станция.

Дренажные трубы, как правило, фиксируются при помощи резиновых манжет. Высота колодца и количество выводов зависит от глубины расположения трубопровода.

Обратите внимание! Большое значение для колодца имеет пластиковая крышка, которая должна плотно закрываться. В таком случае система будет защищена от перегрузок, возникших вследствие попадания в нее дождевой воды. Дренажный колодец в разрезе

Дренажный колодец в разрезе

Материалы для дренажного колодца

На сегодняшний день, производители чаще всего делают пластиковые дренажные колодцы из следующих материалов:

  • Поливинилхлорида (ПВХ),
  • Полиэтилена (ПЭ),
  • Полипропилена (ПП).

Обратите внимание! Если в колодец предполагается спуск человека, то его диаметр должен составлять не менее одного метра. Конструкция из ПВХ. Конструкция из ПВХ

Конструкция из ПВХ

Кроме того, в последнее время на рынке появились изделия из стеклопластика.

Пластиковый дренажный колодец – внутреннее устройство и монтаж Пластиковый дренажный колодец: видео-инструкция по монтажу своими руками, особенности изделий КДН, фото

Материалы для обустройства колодезного дна

Донный фильтр для колодца выполняют из материалов, которые соответствуют следующим требованиям:

  • не всплывают в воде;
  • не гниют;
  • не вступают в химические реакции;
  • безопасны для здоровья людей и животных;
  • создают плотный слой, непроходимый для мелких частиц.

https://www.youtube.com/watch?v=WHr_2aVm70M

В продаже можно найти готовые комплекты для засыпки грунтового фильтра, состоящие из 1-3 компонентов, подобранных по фракциям.

Кварцевый песок

Кварцевый песок используют для фильтрации колодезной воды из-за того, что он отличается от речного и карьерного однородностью и высокой межзерновой пористостью, а значит, и грязеемкостью. Для колодцев берут песок крупной фракции. Его можно купить в мешках по 25 кг. Кварц очищает воду также от железа и марганца. Допускается использование хорошо промытого речного песка, если фильтр будет состоять из нескольких слоев разных материалов.

Крупная и средняя речная галька

Галька — камни природного происхождения, имеющие округлую форму и сглаженные края (окатыш). Ее можно набрать на берегу реки. Перед засыпкой гальку ополаскивают водой. Если рядом с участком, на котором находится колодец, нет водоема, то можно купить этот материал в мешках по 25 или 50 кг.

Гравий природного происхождения

Грунт для колодезной воды.

Другое название этого материала — гравийный щебень. Это та же галька, но добывают его в горных карьерах. Гравий имеет более неправильную форму. Для грунтового колодезного фильтра подходит только этот вид щебня. Он пригоден для . Нельзя покупать для этой цели гравийную щебенку, которая уже использовалась — загрязнения в камнях накапливаются.

Жадеит

Жадеит (банный камень) — природный минерал зеленого цвета. Он не впитывает воду и не вступает в реакцию с ней, смягчает, убивает бактерии, грибы и паразитов, очищает от тяжелых металлов и ржавчины. Жадеитовый камень обогащает воду магнием, микроэлементами, необходимыми для правильной работы дыхательной и нервной систем. Чтобы снизить цену фильтра, жадеит смешивают с другими материалами.

Шунгит

Обиходное название шунгита — аспидный камень. Он на 95-99% состоит из углерода, внешне похож на антрацит, отличается высокой сорбционной способностью. Вода, очищенная шунгитом, чистая и прозрачная, обладает бактерицидными, противоаллергическими и другими полезными свойствами. После засыпки этого материала несколько дней колодцем пользоваться нельзя — нужно подождать, пока шунгитовый песок осядет на дно. Под видом шунгита часто продают другие материалы, поэтому при покупке нужно требовать сертификат.

Цеолит

Цеолит — природный пористый минерал, он впитывает и прочно удерживает различные химические и биологические загрязнения, например тяжелые металлы, смягчает воду, приближает ее по составу к родниковой, обогащает микроэлементами. После засыпки в колодец этого материала нужно подождать 1-2 дня.

Геотекстиль — барьер от загрязнений

Барьер от загрязнений.

Геотекстиль (геоткань) — специальный тканый или нетканый материал из полипропиленовых или полиэфирных волокон, обладает фильтрующими свойствами. Его можно класть на дно или крепить к колодезному щиту.

В колодцах используют геоткань плотностью от 150 до 250 г/м². При использовании материала с меньшей плотностью повышается риск разрывов, с большей — ухудшается пропускная способность. Достоинства геотекстиля: не выделяет вредных веществ, его легко достать для промывки. Срок службы геотканевого фильтра — больше 10 лет. Материал продается в рулонах.

Запрещенные к использованию материалы

Для обустройства донного колодезного фильтра своими руками нельзя использовать следующие материалы:

  • карьерный песок — в нем большое количество загрязнений и примесей, особенно глины;
  • гранитный или шлаковый щебень — из-за высокой радиоактивности, возможности выделения тяжелых металлов;
  • известняковый щебень — быстро разрушается в кислой среде;
  • вторичный щебень — его поры заполнены накопленными загрязнениями;
  • керамзит — слишком легкий, всплывает в воде.

Как углубить уже существующий колодец

Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.

Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.

Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.

Известно, что пластик легче воды, поэтому кольца из пластика придется утяжелить. Для этих целей подходит любой груз, который не боится контакта с водой: гранитные чурки или гравийные валуны. Спустя 6-8 месяцев грунт плотно обхватит кольца со всех сторон, и они уже не поднимутся.

Такой способ углубления колодца более простой по сравнению с попытками добавить бетонные кольца, ведь их придется устанавливать поверх существующих. А при таком способе неизвестно, как поведет себя все сооружение.

Ремонт

Если какой-либо пластиковый вкладыш деформировался в процессе эксплуатации, его необходимо заменить. Для этого нужно выполнить несколько действий:

  1. Убрать верхнюю часть колодца, на которой закрепляется крышка.
  2. Откачать жидкость из котлована.
  3. Сделать новую прослойку из щебня, гравия.
  4. Убрать поврежденные кольца.
  5. Скрутить новую конструкцию за пределами ямы нужной глубины.
  6. Поместить соединенные вкладыши по центру котлована.
  7. Засыпать прослойку щебня мелкой фракции, песка между стенками ямы, пластиковыми поверхностями.
  8. Верхний слой засыпки изготовить из смеси цемента с песком, чтобы укрепить конструкцию.

Закрепить новую крышку с оголовком поверх колодца.

Для домов, которые невозможно подключить к центральному водопроводу, необходимо выкопать колодец. Раньше стенки скважин обустраивались бетонными вкладышами, но в последние годы большую популярность получают пластиковые кольца. Этот вид материала отличается высокими техническими показателями, малым весом.

Смотрите видео про быстровозводимый колодец для водопровода:

Выводы и полезное видео по теме

Устройство донного фильтра своими руками при помощи материалов различных фракций:

https://youtube.com/watch?v=_NZb2C7SmAQ

Устройство донного фильтра с использованием деревянного щита и шунгита:

Изготовление осинового щита для донного фильтра на плывунах:

https://youtube.com/watch?v=wgqUOYufzmA

Устройство фильтров для воды из колодца – не сложный процесс, который можно выполнить самостоятельно без привлечения специалистов и лишних финансовых вложений.

Стоимость устройства колодезного фильтра полностью зависит от того, какие материалы в качестве фильтратов вы выбрали. При правильном монтаже и своевременной очистке донного фильтра вы будете постоянно иметь доступ к чистой и вкусной воде.

Появились вопросы по обустройству донного фильтра для колодца? Или есть опыт в обустройстве колодезных фильтров и вы можете поделиться полезной информацией? Задавайте, пожалуйста, свои вопросы, оставляйте комментарии и предложения в расположенном ниже блоке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
