Правила расчета и возведения плитного фундамента — рассматриваем по пунктам

Расчет арматуры в бетоне. Калькулятор расчета количества основной арматуры для плитного фундамента

При планировании любого фундамента, и плитного – в частности, важно заранее определиться с необходимым количеством материалов для его возведения. Обязательным условием всегда является качественное армирование, которое в данном случае чаще всего представляет собой решетчатую конструкцию из перпендикулярно увязанных прутов с периодическим рельефом, диаметром от 10 мм и выше

Калькулятор расчета количества основной арматуры для плитного фундамента

Армирование при толщине плиты 150 мм и менее выполняется в один ярус, расположенный по центру. Однако чаще приходится сталкиваться с плитами большей толщины, и здесь уже необходимо двухъярусная конструкция. Материала потребуется немало, и в вопросах планирования такого приобретения хорошим помощником станет калькулятор расчета количества основной арматуры для плитного фундамента.

арматура

Несколько необходимых разъяснений по порядку проведения вычислений – приведены ниже.

Пояснения по проведению расчетов

Если с шагом установки и диаметром прутьев армирования вопрос решен, то дальнейший расчет сводится к самым обыкновенным геометрическим вычислениям.

Как определиться с оптимальным диаметром прутьев армирования и шагом их укладки?

Для этого на страницах нашего портала размещен специальный калькулятор расчета диаметра арматуры для плитного фундамента – при необходимости, перейдите по указанной ссылке.

  • Предоставляется возможность провести расчет для одноярусной или двухъярусной армирующей конструкции.
  • В программе расчета учтено, что от краев фундаментной плиты до армирующей конструкции соблюдается необходимый просвет в 50 миллиметров.
  • Итоговый результат дается с учетом 10-процентного запаса, который потребуется на создание нахлестов при использовании двух или более прутов в одной линии.
  • Результат дается общий в метрах, а затем еще пересчитывается на количество прутов стандартной длины – 11.7 метров.

Необходимо перевести рассчитанное количество в килограммы и тонны?

Некоторые фирмы, реализующие металлопрокат, публикуют свои прайс-листы с ценами, выраженными в стоимости тонны металла. Ничего страшного – специальный калькулятор поможет быстро пересчитать необходимое количество арматуры в его весовой эквивалент .

Плюсы железобетонного монолитного фундамента

Подходит для нестабильных грунтов

 Монолитная плита  во время сезонных изменений пучинистых грунтов, сохраняет равномерное распределение стеновой нагрузки. Такие изменения могут возникать при сильных морозах и оттаивании, длительной влажности, при всех природных явлениях которые воздействуют на плотность и объемность почвы.  Все здание, как единый конструктив, равномерно поднимается или оседает в зависимости от движении грунта,  при этом сохраняется целостность несущих стен и самого фундамента. В отличие от ленточных фундаментов , которые неравномерно проседают при таких явлениях и дают трещины.  Такое свойство плиты позволяет возводить дома на глинистых почвах и суглинках, торфянистых и склонных к заболачиванию, и даже на песчаных грунтах.

 Характеризуется минимальным процентом усадки, которая происходит равномерно и безболезненно как для самого фундамента так и для всего здания.

плитный монолитный фундамент

Высокая несущая способность

  В данном случае срабатывает обычные законы физики. Чем больше площадь распределения нагрузки, тем меньшее давление оказывается на основание и грунт.  Все многоэтажные дома возводятся и прочно стоят на монолитном плитном или комбинированных со столбчато-свайными фундаментами.

плитный монолит хорошо подходит для тяжелых каменных домов

Долговечность

  Грамотное устройство, с учетом особенностей грунта и поведения самой плиты во время эксплуатации, соблюдение требований технологии по утеплению, гидроизоляции, однородности бетонной смеси, достаточного объема гравийно-песчаной подушки и других базовых требований обеспечат прочность и целостность фундамента на многие десятилетия. В среднем, срок жизни качественного плитного фундамент считается вековым, то есть, на нем может прожить не одно поколение. В каждом населенном пункте достаточно много подобных памятников архитектуры, когда многоэтажное здание более 100 лет и даже до 300 лет стоит на бетонной плите. Но следует заметить, что любое долголетие еще зависит и от надлежащего ухода за строением.

многие памятники архитектуры более века стоят на монолитной плите

Высокая прочность

 Это самый прочный фундамент из всех существующих разновидностей. Достигается за счет однородности и отсутствия слоистости тела плиты. В основании отсутствуют стыки и швы, то есть, нет слабых мест для проникновения разрушающей влажности в тело фундамента и появления трещин. Кроме того, равномерное распределение нагрузки по всей поверхности, снимает значительную часть давления на железобетон, что является плюсом к уровню прочности.

прочность достигается за счет монолитной целостности

Позволяет возвести цокольный этаж

  Единственный фундамент,  на котором рекомендуется возводить дом с цокольным этажом. Устраивается как основание для  цоколя и служит фундаментом для всего дома.

Минимальные земляные работы

 Свойственно для мелкозаглубленных фундаментов, без наличия цоколя. Устойчивость к изменениям свойств грунта позволяет выполнять монтаж прямо на поверхности почвы без заглубления, предварительно очистив участок и выровняв его.  Такие работы можно выполнять самостоятельно без строительной техники.

для мелкозаглубленной плиты не проводятся объемные земляные работы

Простая технология возведения

  В условиях дефицита средств  для возведения фундамента и наличия свободного времени, часть работ можно выполнить своим силами, без привлечения техники и специалистов. В простой технологии устройства плитного фундамента можно легко разобраться. Такие работы как засыпка гравийно-песчаной подушки, подготовка котлована для заглубленных фундаментов, армирование, устройство опалубки, может выполнить любой новичок. Используя специальные формулы или онлайн калькулятор, при  наличии весовых расчетов будущего  дома, можно самостоятельно рассчитать размеры и объемы фундамента, примерное количество материала и его стоимость. Конечно, такие работы как подготовка бетона и его заливку лучше выполнять за один раз с привлечением специальной техник, с целью достижения однородности плиты.

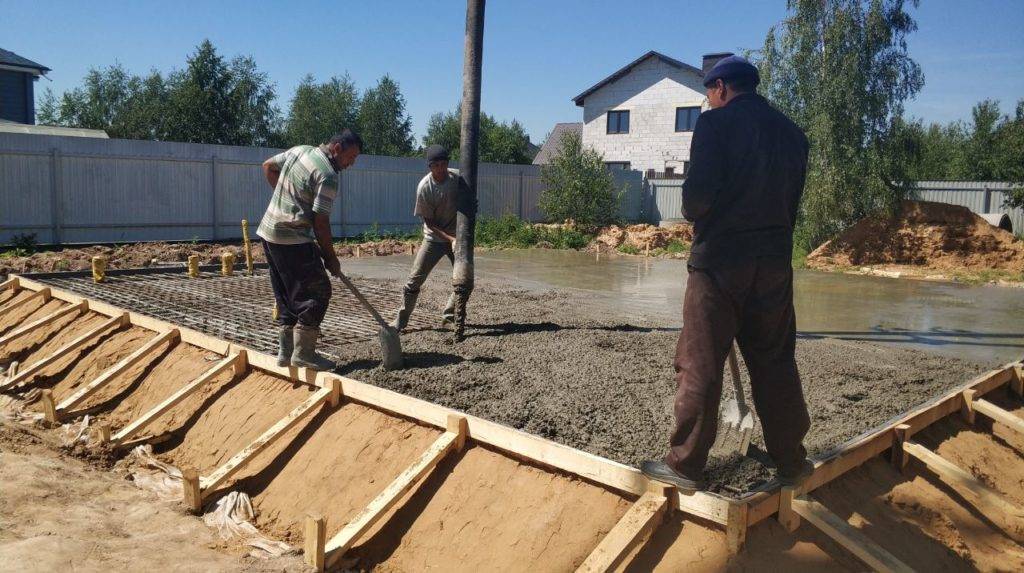

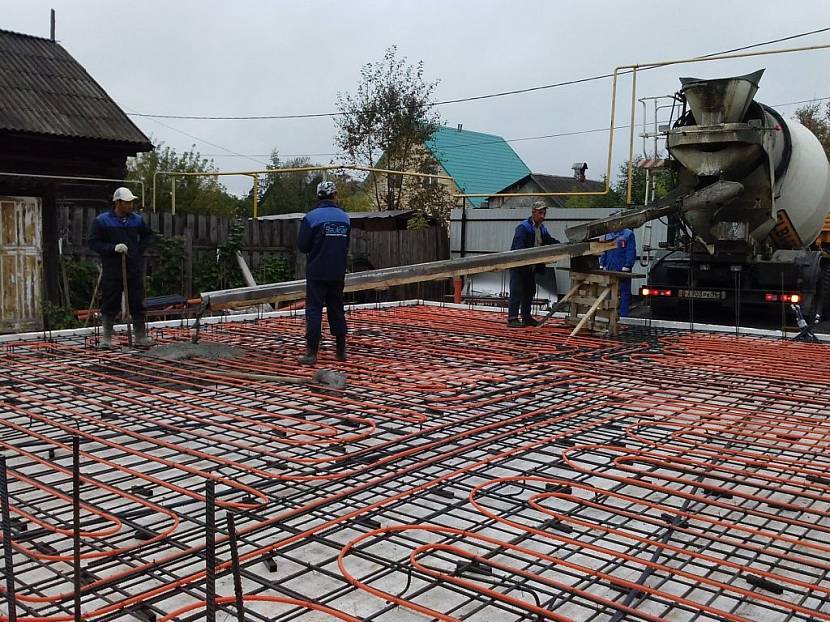

заливка монолитного фундамента бетононасосом

Сокращает внутренние половые работы

  Плита фундамента уже служит как черновое основание пола в доме. На него можно укладывать финишное половое покрытие: линолеум, ламинат, паркетную доску и если потребуется, защитные материалы, такие как гидроизоляция и утеплитель.   Подробнее про свойства ламината в статье: «Что такое ламинат. Структура и свойства»

плитный фундамент  уже является черновой стяжкой для полов в доме

Технология расчета

Калькулятор для расчета плитного фундамента прост в применении, поэтому его можно использовать людям без особых строительных навыков, главное правильно ввести все необходимые данные:

  • параметры плиты (длина, ширина, высота);
  • габариты доски для опалубки (длина, ширина, толщина);
  • величина арматуры (ширина и длина ячейки, диаметр, число ячеек);
  • состав бетонной смеси ( количество мешков с цементом, вес мешка);
  • пропорции бетонной смеси (соотношение цемента, щебня и песка);
  • стоимость всех вышеперечисленных материалов (песок, цемент, щебень, арматура, доска).

Даже если вы собираетесь нанять профессионалов для строительных работ, полезно знать приблизительную сумму, которая уйдет на строительство плиточного фундамента.

Расчет нагрузки на фундамент

От правильности расчета нагрузки на фундамент зависит стойкость будущего здания.

Чтоб произвести точный расчет, необходимы такие ведомости:

габариты будущего здания ( этажность дома, толщина стен, материал)

На данном этапе важно узнать общую массу стен дома;
нагрузка на фундамент от перекрытий (стоит учитывать что перекрытия бывают разные: деревянные, металлические, железобетонные, выполнены с пустотных плит);
нагрузка, зависящая от вида кровли (для расчета необходимо выбрать тип крыши и материал);
на следующем этапе предстоит узнать нагрузку от фундамента (нужно выбрать тип фундамента и задать все соответствующие параметры);
для того, чтоб рассчитать отделку стен внутри, нужно задать все виды материалов, используемые для отделки, после чего программа произведет расчет, исходя из предыдущих данных;
на заключительном этапе необходимо ввести полезную нагрузку (нагрузка от находящихся в доме предметов, мебели, людей и т. д.)

Также следует учитывать нагрузку от снега, чтоб предотвратить проседание фундамента.

Нагрузка на фундамент рассчитывается только после утверждения проекта здания и всех нюансов стройки.
Сделать расчеты вы сможете здесь: http://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html

Определение площади фундамента под дом

Чтоб определить площадь фундамента под дом, необходимо произвести такие расчеты:

  • несущая способность грунтовой поверхности на строительном участке;
  • ориентировочная деформация почвы.

Расчет грунта, обладающего несущими способностями немного проще, поэтому вполне реально осуществить его самостоятельно.

Определить площадь фундамента под домом можно в два этапа:

  1. Высчитать вес конструкции постройки, выяснить снеговую и полезную нагрузку;
  2. Точный расчет размеров плитного фундамента.

Количество бетона

Плитный фундамент — это монолитная плита, которая укладывается, исходя из площади будущего дома. Чтоб узнать количество необходимого бетона, нужно рассчитать объем будущей плиты (умножьте площадь на толщину монолитной плиты).

Порядок расчета плитного фундамента

Расчет плитного фундамента производится учитывая параметры здания и происходит в несколько этапов:

  • строительные материалы для создания подушки (песок, щебень) рассчитываются таким образом: толщина слоя засыпки множится на площадь;
  • теплоизоляционный слой равняется площади фундаментной плиты;
  • гидроизоляционный слой равняется площади фундамента и ширине нахлестов по бокам (приблизительно 15 см);
  • высчитывается количество бетона вышеуказанным способом;
  • количество необходимой арматуры зависит от размеров ячеек;
  • проволка для связки арматуры рассчитывается 30см на одно связывание арматур. Для того, чтоб узнать количество проволочных отрезков, необходимо высчитать количество арматурных пересечений;
  • общая длина щитов для опалубки должна ровняться периметру фундаментной плиты.После подсчетов количества строительных материалов будет куда проще подсчитать общую стоимость постройки.

Но кроме стройматериалов не забывайте о расходах на доставку, аренду строительной техники или помощь специалистов.

Инструкция для калькулятора расчета плитного фундамента

Укажите необходимый масштаб чертежей.

Заполните размеры в миллиметрах:

X – Ширина фундамента определяется шириной Вашего дома, с учетом несущей способности грунта.

Y – Длина фундамента, как и предыдущий параметр зависит от габаритов дома.

H – Высота поперечного сечения (т.е. толщина плиты) выбирается с учетом характера грунта, глубины закладки и нагрузок действующих на основание во время эксплуатации. Значение H принимается в пределах 150-400 мм (рекомендуемое – 250 мм).

Плитный фундамент предполагает подготовку основания – рытье котлована глубиной примерно до 500 мм (для кирпичных сооружений, для более легких построек меньше) с последующей подсыпкой песка – слоем около 300 мм и щебня ≈200 мм. Материалы для обустройства гравийно-песчаной подушки необходимо учитывать дополнительно. Объём работ по рытью траншеи или котлована Вы можете оценить при помощи нашего калькулятора. Поверх песчаной подсыпки обязательно нужно устроить гидроизоляцию, поскольку без нее вода из бетонного раствора уйдет в песок, что значительно снизит прочность плиты.

Параметры арматуры:

Z – Длина ячейки, т.е. расстояние между продольными рядами арматуры. В железобетонных и плитах согласно СП 63.13330.2012 «Бетонные и железобетонные конструкции» (Актуализированная редакция СНиП 52-01-2003) величина Z выбирается порядка 200 мм – при высоте поперечного сечения H <= 150 мм, при значении H > 150 мм – Z ≈ 400 мм.

W – Ширина ячейки между поперечными рядами принимается – от 75 до 400 мм.

R – Число рядов арматуры. Классическая схема армирования предполагает установку двух рядов арматуры, при этом нижний ряд арматуры работает на растяжение, верхний – на сжатие. Полезные рекомендации касаемо расчета армирования можно почерпнуть из СП 63.13330.2012.

Вес 1 м арматуры зависит от ее диаметра. Примерный вес одного метра популярных диаметров железной арматуры приведен в таблице.

Диаметр

арматуры, мм

Вес 1 погонного метра арматуры, кг
60,222
80,395
100,617
120,888
141,21
161,58
182
202,47
222,98
253,85
284,83
326,31

Параметры опалубки:

Доска в толщину для сборки опалубки принимается от 25 мм до 50 мм.

Доска в длину. Этот параметр обычно выбирается порядка 4000-6000 мм, в зависимости от выгодности цены на доску для опалубки.

Доска в ширину. Для изготовления опалубки используют обрезную доску шириной 100-200 мм.

Важно покрыть собранную опалубку изнутри полиэтиленовой пленкой, это исключит протечку бетона и даст возможность повторно использовать доски в строительных целях. Параметры состава бетона:

Параметры состава бетона:

Масса мешка, кг – здесь введите, сколько весит 1 мешок цемента в килограммах.

Пропорции бетона по массе. Ориентировочное соотношение компонентов для бетонной смеси – на 1 часть цемента берется 2-3 части песка, щебень – 4-5 частей, вода – 1/2 части (смесь должна быть пластичной и не слишком жидкой). Однако в зависимости от требуемой марки бетона, используемой марки цемента, характеристик песка, щебня, использование пластификаторов или добавок пропорции могут меняться. Типовые нормы расхода цемента для приготовления бетонов сборных и монолитных бетонных, железобетонных изделий и конструкций регламентированы СНиП 5.01.23-83.

Впишите цены на строительные материалы: цемент (за мешок), песок (за 1 тонну), доску (за 1 кубический метр) и арматуру (за 1 тонну).

Нажмите «Рассчитать».

Данный строительный онлайн калькулятор сделает расчет следующих параметров:

  • площадь монолитной фундаментной плиты;
  • необходимый объем бетона для заливки такого типа основания;
  • площадь опалубки (т.е. площадь боковых поверхностей);
  • нужное количество пиломатериалов для опалубки и их цену;
  • сколько нужно мешков цемента, тонн песка и щебня на возведение плитного фундамента и стоимость этих составляющих бетона для заливки;
  • также будет сделан расчет требуемого количества горизонтальных и вертикальных рядов арматуры, ее длину, вес и стоимость арматуры для фундаментной плит.

Обратите внимание, если высота плиты не кратна высоте доски, то количество досок рассчитывается с учетом перекрытия всей высоты плиты. Итоговая цена возведения плитного фундамента даст представление об уровне материальных инвестиций в основу Вашего дома и позволит принять обдуманное решение о целесообразности такого типа фундамента

Также, Вы можете выбрать оптимальное для Вас решение, просчитав параметры других видов фундамента при помощи наших калькуляторов.

Алгоритм по расчету пропорций компонентов бетона

Для расчета составляющих для изготовления тяжелого бетона была взята за основу книга В.П. Сизова: Руководство для подбора составов тяжелого бетона.

1. Рассчитываем В/Ц (водоцементное соотношение) по формулам:

2. Определяем расход воды для щебня (гравия) разной фракции:

Водопотребность песка в калькуляторе не учтена и взята по умолчанию 7% (песок средней крупности).

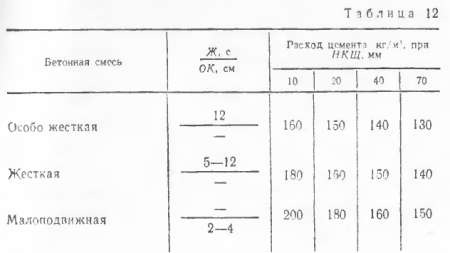

3. Определяем расход цемента:

При использование суперпластификатора С-3 либо аналога (Дофен, СП-1, СП-3) сокращается расход цемента и воды для получения заданной подвижности (жесткости) бетонной смеси.

4. Определяем коэффициент раздвижки частиц. Данные по раздвижке были взяты из приложения №4 книги М. Файнера «Новые закономерности в бетоноведении и их практическое приложение.

Для смесей жесткостью Ж3-Ж4 было взято усредненное значения коэффициента раздвижки зерен равное 1,1.

5. Определяем расход щебня:

6. Определяем расход песка:

Для расчета использовались следующие данные:

Применение суперпластификатора С-3 в подборе состава бетона

Назначение суперпластификатора в данной калькуляторе — получение заданной подвижности (жесткости) бетонной смеси без уменьшения прочности бетона.

Для расчета использовалась «Таблица 1. Изменение подвижности бетонной смеси» из книги Ю.П. Чернышева: «Пластичный бетон».

Закладка своими руками

После проектирования, составления сметы и закупки стройматериалов приступают непосредственно к строительным работам:

  1. Вначале убирают участок от крупного мусора, снимают плодородный слой почвы и размечают рабочее поле.
  2. Устраивают подушку под плиту фундамента. Песок (речной, карьерный) высыпают слоями по 20–30 см, увлажняя и утрамбовывая каждый раз поверхность.

    Уплотненную песчаную насыпь застилают геосинтетической тканью. Сверху укладывают слой среднефракционной щебенки.

  3. Монтируют опалубку для монолитной плиты фундамента по периметру будущей плиты. С внешней стороны опалубку подпирают брусьями, чтобы ее стенки не разошлись под напором раствора.
  4. Из армированных стальных прутков диаметром 12–14 мм монтируют силовой каркас в виде сетки с проектным размером ячейки. Чтобы исключить преждевременную коррозию металла, армокаркас должен быть заглублен в тело плиты минимум на 5 см с каждой стороны. Для того, чтобы обеспечить проектное расстояние, внутри опалубки выставляют перемычки.

    Правила, как выбрать подходящий металлопрокат и схемы сборки конструкции, регламентированы действующим СП 63.13330.2012. Частные застройщики выбирают способ ручного или полуавтоматического вязания армирующей сетки вместо фиксации деталей методом сварки, поскольку такой способ проще и гарантирует прочность готового изделия.

  5. На поверхности подушки из нерудных материалов выстилают слой гидроизолятора (полиэтиленовой пленки, рубероида), чтобы предотвратить просачивание почвенной влаги через дно конструкции.
  6. Варианты утепления плитного фундамента: по периметру конструкции внутри опалубки или вместо нее (съемная опалубка); в теле фундамента между слоем гидроизоляции и бетонной стяжкой; сверху плиты в качестве утепления чернового пола.

    Среди всех существующих утеплителей набольшим спросом у практикующих строителей пользуется пеноплекс (экструдированный пенополистирол) – материал, обладающий достаточными теплоизоляционными и прочностными характеристиками наряду с доступной ценой. Оптимальная толщина листов пеноплекса для утепления фундамента – до 10 см (зависит от геологии, климата и проектных нагрузок).

  7. Водопровод, канализацию и линии электроснабжения можно заложить в процессе строительства плитного фундамента в специальных гильзах и устроив в плите специальный приямок. Трубы кладут в заранее подготовленные и утрамбованные в нерудной подушке траншеи. В фундаментах типа УШП система водяного отопления для пола смонтирована непосредственно в бетонной стяжке.
  8. На участках с переувлажненным грунтом устраивают дренаж для отвода избыточных вод. Доступная методика для частного строительства заключается в укладке перфорированных пластиков труб на дне расчищенной площадки для фундамента.

Технология строительства фундамента из плит рассмотрена в этой статье, как обустроить дренаж плитного основания — в этой, специфика прокладки коммуникаций — в этой.

Как вязать арматуру для фундамента из монолитной плиты, можно узнать здесь, как выбрать арматуру — тут, особенности армирования рассмотрены здесь. Об устройстве опалубки читайте тут, подушки — здесь.

Об утеплении монолитной плиты читайте в этой статье, с использованием Пеноплекса — в этой, какой геотекстиль использовать — в этой, о гидроизоляции — тут. О самостоятельном возведении плитного фундамента под гараж можно узнать из этой публикации, для бани — в этой, для дома из газобетона — в этой.

Выбери тип фундамента для своего дома

Прочитайте статью Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

Смотреть! — все опросы

Еще статьи на эту тему

  • Как правильно сделать естественную вентиляцию в частном доме
  • Крупнопористый керамзитобетон — материал для строительства стен дома
  • Как построить дом дешево — недорого
  • Установка пластиковых окон на даче
  • Как убрать запах сероводорода из воды колодца, бойлера, скважины
  • Нормы и правила планировки частного дома, коттеджа
  • Сухой теплый пол без стяжки в деревянном доме
  • Дом, стена из блоков крупнопористого керамзитобетона

Порядок расчета фундамента

Для того чтобы правильно рассчитать толщину всех элементов фундамента под строительство дома, необходимо действовать поэтапно, и первое с чем необходимо определиться — это песчаная подушка.

Функция песчаной подушки состоит в том, что она оберегает основание от воздействия на него излишней влаги и подземных вод, а также песок, прессуясь, создает крепкий почвенный слой.

  1. По общим строительным нормам, под монолитную плиту фундамента всегда делается песчаная подушка. Чтобы произвести расчет ее высоты, нужно учитывать следующие особенности:
    • Ее высота может колебаться в размерах от 15 до 60 сантиметров, и будет зависеть это от глубины промерзания почвы на данном земельном участке, где происходит строительство дома, типов и глубины расположенных почв, которые тут преобладают, и наличие подземных вод;
    • Песок необходимо хорошо утрамбовать, для этого его необходимо поливать. Это может забрать несколько миллиметров или сантиметров в качестве усадки;
    • Некоторые специалисты также рекомендуют поверх песка насыпать слой щебня мелкой фракции, толщина которого не должна превышать 5-10 сантиметров от общей высоты песчаной подушки. Исходя из этого, можно прийти к такому выводу. В местах, где глубина промерзания грунта высокая (более одного метра), имеются подземные воды, а почвы нестойкие и подвергаются постоянному пучению, то толщина песчаной подушки должна быть до 60 сантиметров. В местах с меньшей глубиной замерзания почвы, отсутствия грунтовых вод, и наличия плотных слоев земли, можно сделать подушку от 20 до 30 сантиметров. Имея данные размеры можно произвести расчет количества необходимого материала.
  2. Следующий этап это расчет количества арматуры, которая понадобится для создания армирования бетона, чтобы основание было жестким и долговечным. Общие правила по определению количества арматуры на квадратуру описаны в данном разделе. Стоит отметить, что такая сетка должна быть выполнена в два слоя. Расстояние между ними составляет не более 50 миллиметров. То есть основание будет состоять из двух секций арматурной сетки.
  3. Далее производим расчет плиты, минимальная толщина плиты должна составлять не менее 150 миллиметров, но размер может быть увеличен если глубина промерзания почвы более 1 метра. По общим правилам бетон должен не только залить слои армирующей сетки, но и выступать за них по 50 миллиметров как вверху, так и внизу. Плюс в общие параметры фундамента добавится песчаная подушка.

Устройство монолитной плиты в разрезе

Разберем как производится расчет материалов для плиты 8 на 8 метров. Армирование будем производить с шагом 20 сантиметров, пруты диаметром 14 в два слоя, для вертикальных стержней 8 миллиметров, шаг такой же. Используемые бетон для плиты берем класса В20 (по прочности соответствует марке М250), на подготовку класса B7,5. Толщину плиты возьмем 25 см.

  • Бетон для плиты В20: 8,2 х 8,2 = 67,24 м²;
  • Рассчитаем кубатуру, то есть объем необходимого бетона: 67,24 м² х 0,25 м = 16,81 м³;
  • Расход количества материала для армирования с учетом обеспечения защитного слоя плиты: 8200 — 60 = 8140 миллиметров длина стержня. Из расчета шага в 20 см, рассчитаем их кол-во для 1 направления делим 8200 на 200 = 41 штука х 2 стороны = 82 штука х 2 слоя всей плиты = 164 стержня;
  • Высчитаем общую длину: 164 х 8,14 = 1334,96 метра. Масса 1 метра арматуры 14 диаметра равняется 1,2 килограмма. Таким образом масса всего рабочего армирования: 1334,96 метра x 1,2 = 1601,252 килограмма;
  • Перейдем к вертикальным стержням арматуры, ее длина будет равняться разнице 25 см и 6 см = 19 см. Возьмем шаг в 40 сантиметров, получаем 21 шт х 21 шт = 441 единица, массу получаем из выражения 441 х 0,19 х 0,395 = 33,1 кг;
  • Расход бетона класса B7,5 для подготовки считаем как: 8,2 х 8,2 х 0,05 (заданная толщина) = 3,3 метра³
  • Геотекстиль и гидроизоляцию плиты считаем, как площадь плиты добавив немного запаса: 67,24 метра²
  • Песчаную подушку считаем перемножением сторон плиты и высоты подушки с учетом того, что он выходит за ее границы на 0,1 метр с каждой стороны, то есть 8,4 х 8,4 х 0,5 = 32,5 куба песка.

Отметим, что для двухэтажных домов из газобетона (газосиликата), каркасных и гаражей (из кирпича) толщина плиты будет составлять 20-25 сантиметров. Для болея тяжелых построек, а так же двухэтажных домов из кирпича, бетона, бруса толщину необходимо брать 25-30 см. Для легких сооружений, например гаражей, беседок достаточно брать толщину плиты фундамента в 10-15 сантиметров.

Армирование фундамента толщиной в 10-15 см производится в один слой сетками, толщиной 20-30 см производится в два слоя (объемное).

Видео описание

Наглядно все этапы работ на видео:

 И в заключение. Что бы ни писали о возможности обустройства своими руками монолитного фундамента-плиты, его технология строительства предполагает даже для небольшого дома значительный объем бетонирования с непрерывным циклом заливки. А при толщине фундамента 25 см и скромных размерах дома 10х10 м – это 25 м3 бетона. И это без учета слоя подбетонка. Плюс надо:

  • провести нулевой цикл;
  • сделать дренаж;
  • завезти, разровнять и утрамбовать для подушки не менее 30 м3 песка и щебня;
  • грамотно провести гидроизоляцию плиты;
  • смонтировать опалубку;
  • связать две сетки армирующего каркаса.

Такой проект фундамента для дома качественно может выполнить только бригада профессионаловИсточник loghouse.msk.ru

Заливка плиты фундамента

Для бетонирования фундамента необходимо использовать бетон наивысшего качества. Как говорилось в начале: экономить здесь не следует. Может выйти боком. Обычно используют либо бетон B15, известный еще под маркой М200, но лучше использовать высокопрочный бетон класса B 22.5, известный как М300 и выше. Он гарантированно обеспечит надежность и долговечность всей конструкции.

Заливка фундамента происходит несколькими способами. Все зависит от доступности площадки для строительного миксера, в простонародье «бетономешалки».

Самый простой способ подачи бетона — это заливать напрямую из бетономешалки через лоток либо через специальный рукав прямо в опалубку.

Это в том случае, если есть возможность близко подъехать к строительной площадке. Если такой возможности нет, то бетон подают по длинному желобу из досок, проталкивая лопатой, через каждый метр, пока смесь не достигнет опалубки.

После выгрузки бетон необходимо утрамбовать, чтобы он равномерно заполнил все полости. Для этого используют вибратор, погружая его в бетон через каждый метр. В принципе, при отсутствии вибратора, уплотнять бетон можно и лопатой.

Далее плиту выравнивают. Уровень выставляют специальными маячками еще на этапе укладки арматуры. Если верхним краем является край опалубки, то процесс упрощается. В противном случае можно использовать натянутую веревку или куски арматуры. Для выравнивания используют длинный отрезок доски либо алюминиевую линейку, начиная от одного края и плавно ведя к противоположному концу по маякам.

После заливки, уплотнения и выравнивания бетону нужно созреть. При этом необходимо соблюсти некоторые правила:

  • бетон не должен высохнуть. В первые дни его необходимо смачивать водой. Также это необходимо делать в летнюю жару;
  • бетон не должен замерзнуть. Если работы проходят в зимнее время, плиту необходимо прогревать либо из тепловой пушки, либо погруженными в бетон электрическими тэнами. При температуре выше +5° достаточно будет накрыть его пленкой или рубероидом;
  • бетон не должен подвергаться атмосферным осадкам в период схватывания.

Уже через несколько дней опалубку можно будет снять. Строить можно начинать после того, как бетон приобретет хотя бы 70% своих свойств. Это происходит после трех недель созревания. При покупке бетона необходимо серьезно подойти к выбору поставщика. Существует риск, что вместо заказанной и оплаченной вами марки бетона, вам привезут более низкую, а значит, более дешевую марку. Отличить это непрофессионалу практически невозможно.

Не рекомендуется связываться с посредниками. Лучше всего заказывать бетон на больших заводах ЖБИ, которые поставляют бетон для строительства монолитных многоэтажек. В этом случае риск нарваться на недобросовестного поставщика значительно ниже или вообще отсутствует. Цены там могут быть чуть выше средних, но зато у вас будут какие-то гарантии качества.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
