Вентиляция чердака в частном доме: правила и устройства для организации воздухообмена

Вентиляция теплого чердака

Современные отопительные системы не предусматривают наличия естественной циркуляции. Это значит, что если вы желаете обустроить мансарду в чердачном помещении, конструкция кровли должна быть проветриваемой. Для этого крыша из листового или гибкого материала обязана иметь подготовленную вентилируемую зону. Для этого надо навесить контррейку на стропила.

При наличии металлического покрытия для кровли специалисты рекомендуют пользоваться ветрозащитной пленкой. Шиферный лист хорошо справляется с поставленной задачей и без использования контрреек, потому что воздушная масса без проблем проходит из нижней зоны помещения в верхнюю. Подшивка получает специальный вход. При этом выход воздуха происходит посредством конька.

Проветривание чердака надо выполнять точно так же, как и в случае с другими помещениями в здании. Воздух, проникая в теплый чердак посредством окон, далее покидает его через вентиляцию. Если она не предусматривается в конструкции, на кровле создаются аэраторы.

 Полезные советы

Ниже предлагаем вам ознакомиться с рядом полезных советов от опытных мастеров.

Если отверстия располагаются вдоль хребта кровли, им надо уделить особое внимание. Как показывает практика, обычно их размещают как можно ближе к конструкции хребта

Перед тем как сделать вентиляцию на чердаке, надо приобрести решетку или диффузоры для вентиляционных труб

Это позволяет ограничить приток воздуха, одновременно гарантируя долговечность конструкции и сохранение комфортных микроклиматических условий внутри. Важным условием качественной вентиляции является размещение продухов. Отверстия разрабатываются так, чтобы предотвратить разбавление вредных частиц в воздушной массе, либо полное блокирование ее доступа. Установку непрерывных софитов следует выполнить прямо под карнизами. Они должны включать в себя экранирующую сетку. В последнее время большее предпочтение отдается отверстиям из пластика или алюминия. Причина заключается в том, что эти материалы не способны поддаваться влиянию коррозии. Отличный вариант – установка вентилятора с внешней стороны крыши. Он будет вытягивать воздух. Между приточной системой и оборудование надо соблюсти расстояние, равное 8 метрам и больше. Перед выполнением монтажных работ следует задуматься о месте установки системы. Согласно мнению экспертов, выбирать следует самое чистое место в комнате. Чтобы нагревать и охлаждать воздух, можно воспользоваться специальным рекуператором. Вентиляционная система должна обеспечивать достаточный уровень устойчивости к воздействию атмосферных явлений. Делается она так, чтобы справляться с климатическими условиями любого уровня сложности. Вне зависимости от участка кровли, площадь вентиляционных каналов должна находиться на уровне от 400 до 500 квадратных сантиметров на метр. Этот показатель полностью соответствует параметрам высоты зазора, равной 4-5 сантиметрам. Всегда помните о том, что пыль, попадающая через вентиляционные зазоры, характеризуется гигроскопичностью. Соответственно, в будущем под ее воздействием утеплитель может увлажниться. Чтобы защитить вентиляционные продухи, устанавливаемые на коньки, ендовы и карнизы от попадания птиц, насекомых и листьев, можно воспользоваться специальными вентиляционными элементами. Найти их можно в ассортименте от известных производителей. Бытует мнение, что при существенном увеличении высоты зазора качество проветривания сильно улучшается. На самом деле, эффект прямо противоположный. Появляется турбулентность, в результате которой повышается уровень сопротивления для потока воздуха. Как результат, теплообмен под крышей становится хуже.

В некоторых видах конструкций устанавливается специальное вентиляционное окно на чердаке. Помните о том, что оно используется не только для выполнения прямого функционального назначения, но и достижения привлекательности экстерьера здания. Соответственно, следует присматриваться не только к эффективным, но и красивым конструкциям.

 Выводы

Правильное устройство вентиляции на крыше позволяет увеличить срок ее эксплуатации. Как показывает практика, обустраивая продухи на чердаке (отверстия), многие делают их слишком маленькими или слишком большими – нужно всегда придерживаться золотой середины. Обустройство следует вести в зависимости от используемых типов материалов и функционального предназначения помещения. Ошибки, допущенные при проектировании, гарантированно приведут к плохим результатам в будущем. Не будет лишним предварительно проконсультироваться со специалистами.

Дополнительные устройства вентиляции мансарды

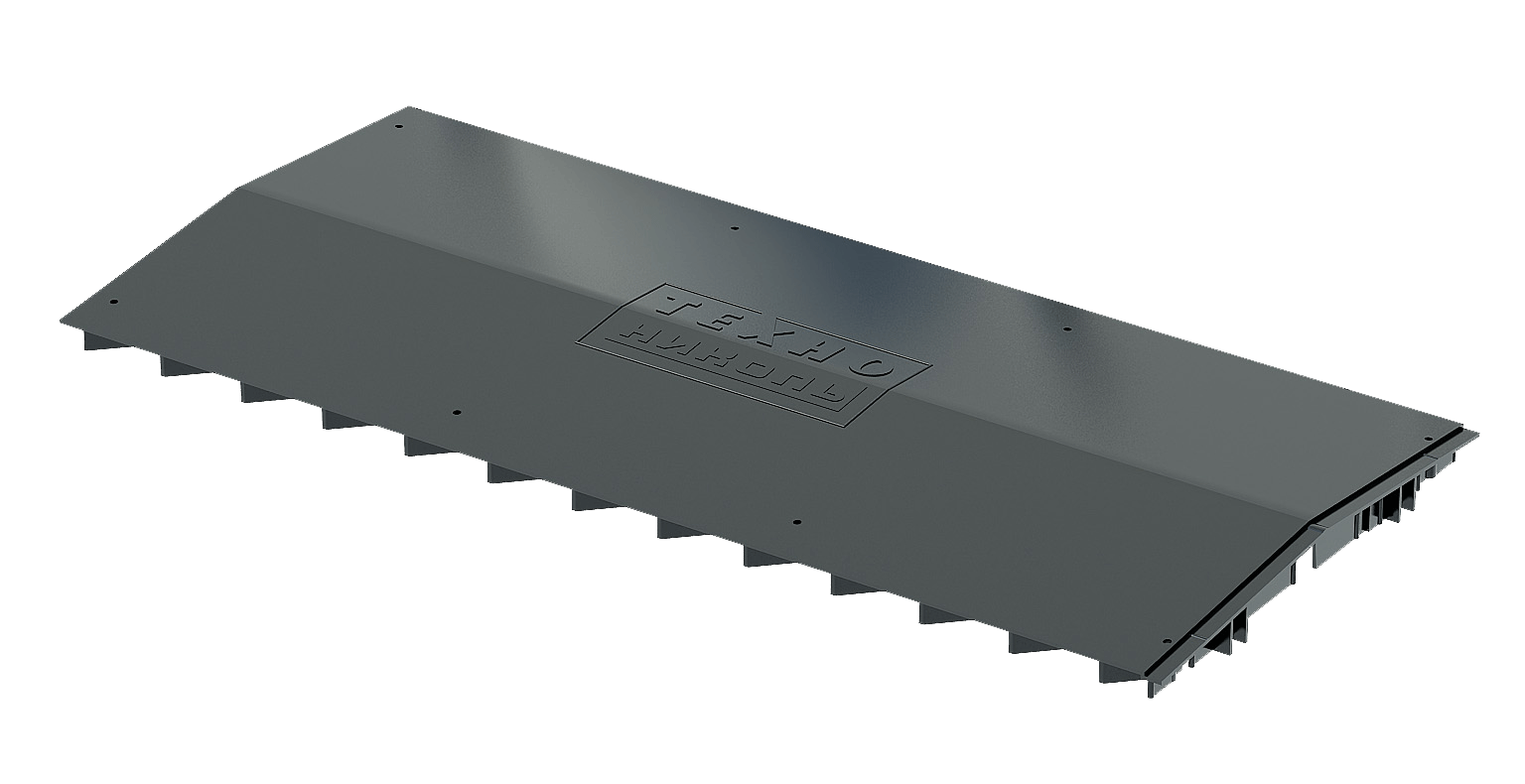

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

• пропускать воздух;
• обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

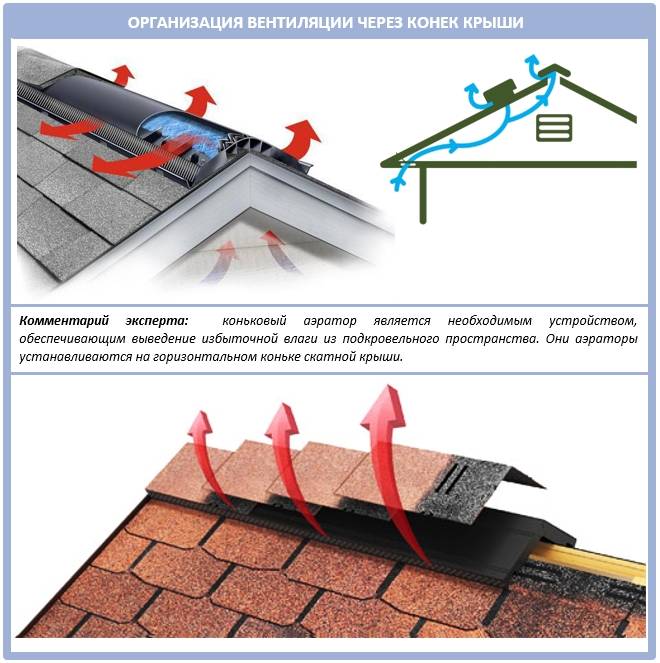

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:

• двухслойный;
• однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Холодный чердак: нужна ли вентиляция

В холодных чердачных помещениях происходит постоянное изменение температурного режима, поэтому вентиляционная система должна быть регулируема. Во время строительства дома своими руками на крыше решетку и стропила можно не полностью закрыть либо применяется зашивка, у которой имеются открытые интервалы для циркуляции воздуха.

А также необходимость в обустройстве вентиляции будет зависеть от внешнего покрова крыши. Если используется шифер или ондулин, и устанавливается пленка для обеспечения пароизоляционных или ветроизоляционных функций, то проектировать вентиляцию не требуется.

Циркуляция воздуха будет осуществляться естественным путем. Ведь данная кровля способна пропускать воздух. А также дополнительные вентиляционные ходы будут получаться во время монтажа материала. Получаемые швы и коньки хорошо пропускают воздух.

При использовании металлочерепицы, следует учитывать один фактор. Даже при установке пленки под данным материалом все равно будет образовываться конденсат, поэтому необходимо предусмотреть вентиляцию.

Если у дома двухскатная крыша, то вентиляционные выходы делаются во фронтонах отверстий. Еще для циркуляции воздуха можно оставить щели одинаковых габаритов во время зашивки фронтов и ветровых свесов.

Некоторые постройки имеют каменные фронтоны. В этом случае своими руками проделываются небольшие дырочки в стене через определенные участки. Такая процедура позволяет избежать появления застойного воздуха. Данная вентиляция чердака в частного дома нуждается в периодической регулировке.

Для этого необходимо предусмотреть, закрывание сделанных отверстий, а также установку на них решетки, чтобы в нее не проникали посторонние предметы или мелкие насекомые.

Что такое вентиляция на чердаке и зачем она нужна

Воздухообмен в подкровельном пространстве важен в любое время года. Летом вентиляция помогает избежать перегрева дома от раскаленного на жаре кровельного покрытия, особенно если последнее выполнено из металлических материалов.

Зимой исходящие от дома тепло и влага способствуют образованию инея и, как следствие, сырости. Без интенсивного проветривания этой проблемы не избежать.

Если вдобавок к отсутствию вентиляции недостаточно качественно выполнен теплоизолирующий слой, зимой кровля может нагреваться до плюсовых температур, приводя к подтаиванию нижнего слоя снега и образованию ледяной корки и сосулек в период оттепели.

На заметку! Согласно строительным нормам, температура под крышей должна быть не более чем на 4°C выше уличной.

Без воздухообмена в пространстве под кровлей нарушается микроклимат во всем доме: в солнечные летние дни жилые помещения будут быстро нагреваться, а с осени до весны под обшивкой будет скапливаться конденсат. Соответственно без выхода пара, который образуется в результате жизнедеятельности жителей дома, влажность будет повышаться и в комнатах.

Но главная опасность отсутствия воздухообмена в том, что деревянные элементы крыши будут изнашиваться значительно быстрее отведенного им срока. Влага способствует ускоренному процессу гниения, поражениям грибком и плесенью.

Поэтому без проветривания подкровельного пространства не обойтись

Кроме этого важно, чтобы воздухообмен был эффективным.Что необходимо учесть при обустройстве вентиляции на чердаке:

• Площадь отверстий должна соответствовать площади чердака. Идеальное соотношение 1 к 500 (1 кв.м. вентиляции на 500 кв.м. пространства).
• В воздухообмене должно быть задействовано все внутреннее пространство крыши. Если в отдельных участках воздух будет застаиваться — образуется конденсат или иней.
• В системе вентиляции должно быть два канала: через один воздух поступает, через другой выходит на улицу.

Самый сложный этап работы — это расчеты. Слишком большое количество или размер вентиляционных отверстий не менее плохо, чем недостаток площади продухов. Эту задачу лучше всего поручить специалистам.

Важно! Чтобы решетка и стропило были защищены от конденсата и протечек следует проложить паро- и гидроизолирующий слой

Приточно-вытяжная вентиляция с рекуператором

Это самый простой, недешевый способ вывода вентиляции на чердак. Необходимо приобрести рекуператор – устройство, которое обеспечивает движение воздушного потока с одновременным подмесом свежей порции воздуха и подогревом его до комфортной температуры.

Вся система циркуляции замыкается на рекуператор, принцип его работы довольно прост. Тепло от обогревательных приборов, котельных часто пропадает впустую. Так почему бы его не использовать для частичного нагрева холодного воздуха?

Прохладный воздух, втянутый рекуператором с улицы, не только подготавливается путем смешивания с уже нагретой воздушной массой, но и очищается от взвешенных в воздухе вредных и неприятных примесей. Кроме того, рекуперирующее оборудование оснащается калориферами, обогревающими воздушные потоки.

Схематичное изображение вентиляционной системы с рекуператором на чердаке выглядит довольно просто. Надо только приобрести рекуператор, смонтировать и подключить к нему воздуховоды

Обязательным условием функционирования системы с интегрированным рекуператором является ее принудительность. Воздух поступает в помещение и выводится из него двумя постоянно работающими вентиляторами. Иначе рекуператор просто не будет работать, прибор оказывает слишком большое аэродинамическое сопротивление.

По всей длине воздуховодов для правильного распределения потоков устанавливаются клапаны и заслонки. На входе и выходе из рекуператора надо установить дополнительные сетки, препятствующие попадание в прибор пыли и жира. Выход на улицу закрывается дополнительными решетками от птиц, насекомых.

Рекуператор не может работать без вентиляторов. Таким образом, важнейшее значение приобретает наличие в доме постоянного источника энергии. Если электричество в частном доме пропадает регулярно и надолго, лучше не использовать эту систему

Современные рекуператоры можно программировать при помощи кнопок на панели управления. Стоят такие устройства еще дороже, но простота использования делает их привлекательным.

А что же с конденсатом, главной проблемой на чердаке? Конденсат скапливается не в рекуператоре, не оседает на стенках и балках чердака, а тихо-мирно стекает в поддон, расположенный под устройством.

В зимний период на неотапливаемом чердаке это может стать проблемой, так как при сильных морозах мощности рекуператора может не хватать. В таком случае можно установить рядом с коробом рекуператора еще одно обогревательное устройство.

Типы вентиляционных систем

Вентсистемы делятся по принципу работы на вытяжные, приточные, приточно-вытяжные. Отличий в монтаже теплоизоляции для них нет. По месту установки системы вентиляции бывают бытовые и промышленные. Площадь, воздухообмен трубопроводов, объем вредных испарений на производстве во много раз выше, чем в жилом, офисном или торговом помещении — требуется более мощное оборудование. Еще одно отличие — в бытовых вентсистемах чаще используют пластиковые трубы, в промышленных металлические оцинкованные.

Особенно нуждаются в защите от конденсата именно металлические венттрубы. В процессе резки на куски нужной длины слой оцинковки нарушается. От контакта с влагой металл быстро ржавеет, труба приходит в негодность в течение 2 — 3 лет.

Как правильно выбрать блок принудительной вентиляции

Подбор блока принудительной вентиляции осуществляется по следующим основным параметрам:

• Производительность, м3*час — количество воздуха подаваемого в дом и отводимого из помещений в единицу времени.
• Напор, — давление, необходимое для преодоления аэродинамического сопротивления, создаваемого всеми элементами системы вентиляции.
• КПД (коэффициент полезного действия) рекуператора — показатель эффективности передачи тепла свежему, подаваемому в дом воздуху, от удаляемого из помещений воздуха.

Минимальное количество воздуха, циркуляцию которого должен обеспечить блок вентиляции, определяется санитарными нормами. Нормативные значения воздухообмена для помещений частного дома приведены в предыдущей статье. Производительность блока вентиляции должна быть больше суммы нормативных значений для всех помещений дома.

На практике, для простоты расчетов и создания некоторого запаса по производительности, используют другой показатель — кратность воздухообмена. Это величина, показывающая сколько раз в течении часа должен смениться воздух в помещении.

По российским санитарным нормам кратность воздухообмена в частном доме должна быть не менее 0,35 раз/час.

Например, общий объем всех вентилируемых помещений дома равен 450 м3. Тогда минимально необходимая производительность блока вентиляции равна 450 м3 х 0, 35 1/час = 157,5 м3/час.

Кроме того, необходимо проверить выполнение еще одного условия — воздухообмен в доме не должен быть менее 30 м3/час в расчете на одного человека, проживающего в доме. Если это условие не выполняется, то кратность воздухообмена принимают больше 0,35. Необходимо предусматривать некоторый запас производительности блока вентиляции для подачи дополнительного воздуха к отопительному котлу, камину, кухонной вытяжке или на случай приема гостей. Поэтому, на практике производительность блока вентиляции определяют, принимая кратность воздухообмена в частном доме в пределах 0,5 — 0,8 1/час.

Следует помнить о том, что блок вентиляции, как и любой насос, имеет криволинейную зависимость производительности от напора. Чем больше напор (аэродинамическое сопротивление системы вентиляции), тем меньше производительность блока вентиляции. Это значит, что чем короче воздуховоды и больше их сечение, тем ниже требования к параметрам блока вентиляции — тем дешевле блок,  и меньше расход электроэнергии на вентиляцию.

Расчет аэродинамического сопротивления системы вентиляции и определение необходимого напора — задача довольно сложная. Решение её лучше доверить специалистам.

Правильный выбор параметров блока вентиляции можно сделать только на основании расчетов. Часто подрядчики не утруждают себя этим, и предлагают установить заведомо более мощный, а значит более шумный и дорогой блок вентиляции.

От величины КПД рекуператора напрямую зависит размер снижения расходов на отопление.

КПД крестообразных теплообменников не превышает 60%. В некоторых моделях блоков вентиляции устанавливают два таких теплообменника, размещая их последовательно друг за другом. КПД системы увеличивается еще процентов на 20%.

Самые дорогие блоки вентиляции могут содержать в себе еще более эффективные решения — роторные теплообменники и даже тепловые насосы (тепловые трубки). КПД таких устройств достигает 90%. В российских условиях, при сравнительно низких ценах на топливо, окупить затраты на установку таких блоков не получится.

При выборе блока вентиляции следует также обратить внимание и на другие, значимые для застройщика, параметры:

• Уровень шума, создаваемого блоком вентиляции. Если блок размещают на стене или перекрытии, примыкающих к спальне, следует выбрать блок с минимальным уровнем шума или придется потратиться на дополнительную звукоизоляцию.
• Максимальная электрическая мощность, потребляемая электронагревателями блока вентиляции может превышать возможности электрической сети. Подумайте, а не выгоднее ли подогревать воздух с помощью теплообменника, подключенного к системе отопления.
• Оцените стоимость замены фильтров, периодичность их замены и постоянное наличие в продаже.
• Если забор свежего воздуха будет производиться через грунтовый теплообменник, то выбирают блок вентиляции оснащенный байпасом.

Установка вентиляции в зависимости от типа чердака

Чердаки разделяются на два типа: теплые и холодные. Технология вентиляции на каждом из них отличается.

Вентиляция холодного чердака требует регулирования в условиях тепла и холода. Самый хороший способ, это не зашивать стропила и обрешетку.

Разновидности вентиляции

Или как вариант, применить частичную обшивку с помощью обрезной доски, укладывая ее через интервалы. Таким образом, доступ свободного воздуха будет обеспечен.

Если в качестве покрытия на крыше использовался шифер или ондулин и отсутствует какая-либо подшивка или пленка, то вопрос вентиляции решается сам по себе. Никаких дополнительных усилий делать не надо. Воздух легко будет проникать снизу через волны в покрытии и также легко выходить под коньком.

При использовании металлочерепицы в качестве кровельного материала необходимо дополнительно использовать пленку, для защиты поверхностей от конденсата.

Если крыша двускатная, отверстия для вентиляции можно устроить с торца здания.

Еще один способ – зашивку из дерева на фронтонах и свесах устраивать с интервалами. Неширокие щели дадут возможность проветриваться чердаку, главное, не допустить, чтоб под крышей был сильный ветер.

Существует более экономичный вариант продухов. Можно поставить решетки для вентиляции. Отверстия одной из них при укладке смотрят вниз, а вторая может регулироваться. Для предотвращения попадания в решетку насекомых можно использовать москитную сетку.

Если крыша четырехскатная вальмовая, то требуется применение другой технологии для обеспечения притока воздуха. В подшивке делают отверстие, обеспечивающее вход воздуха, а отверстие для выхода располагают у конька. В том случае, когда подшивка деревянная, между брусьями можно делать расстояние 3–4 миллиметра.

В случае использования в обшивке пластика, панели должны быть с отверстиями.

Особенности вентиляции чердака

При плотно собранной подшивке вентиляцию устраивают с помощью решеток, которые располагают в 80 сантиметрах друг от друга по всей длине фронтонного свеса. Верхний выход располагают на наружной стороне.

На чердаке также можно сделать окно для вентиляции, но это более сложный процесс и без определенных знаний и навыков сделать его будет трудно.

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.

Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла.

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков :

• на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см 2 /м. Этот как раз соответствует высоте зазора в 40-50 мм;
• пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
• вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
• сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
• если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
• значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

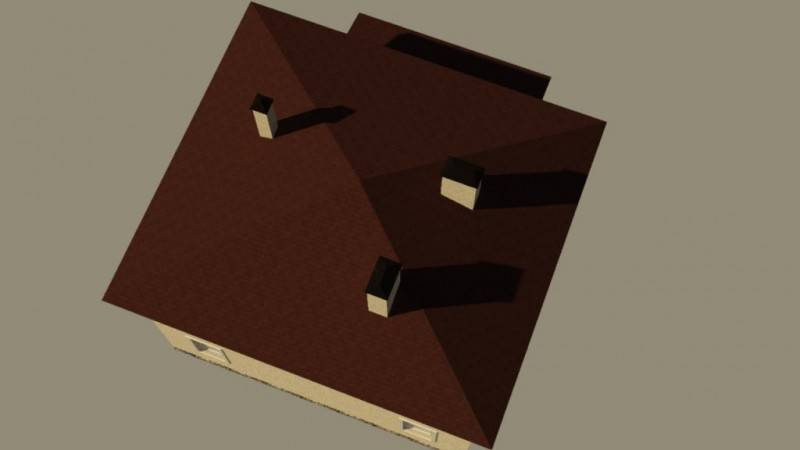

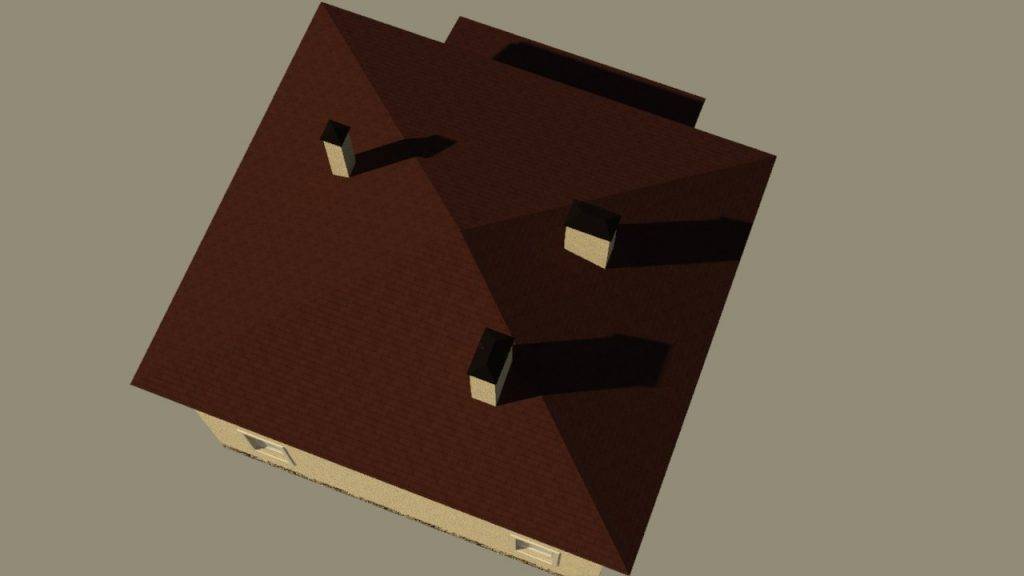

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

• полувальмовая;
• шатровая;
• ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Отток воздуха обеспечивают слуховые окна на противоположных скатах

Три основных заблуждения и устранение последствий ↑

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

• жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
• при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
• такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

• на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
• кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

• это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
• при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
• если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Советы по устройству вентиляции

Специалисты рекомендуют при создании вентиляции следующее:

уделять внимание отверстиям на хребте кровли – они должны находиться на максимально близком расстоянии к хребту;
вентиляция должна быть прочной и способной выдерживать любые климатические изменения;
можно установить под карнизами непрерывные софиты – они должны иметь тонкую экранирующую сетку, при этом отверстия должны быть пластиковыми или алюминиевыми, чтобы не возникла коррозия;
чтобы создать эффективную вентиляцию, при которой не будет образовываться иней на чердаке, нужно установить продухи внутри помещения, между стропилами, а отверстия должны быть обустроены так, чтобы не происходило засорения или блокирования воздуха;
с наружной стороны крыши стоит поставить крышный вентилятор для вытяжки воздуха, желательно, чтобы расстояние между ним и приточной системой было более 8 метров;
для приточной установки нужно выбирать самое чистое место на чердаке;
чтобы не образовывался конденсат на холодном чердаке, рекомендуется установить рекуператор – он служит для охлаждения и нагревания воздуха;
вентиляционные трубы на крыше необходимо снабдить диффузорами или решетками;

слуховые окна на крыше нужны не только для вентиляции: они могут неплохо украшать здание, придавая ему необычный вид (подробнее: “Для чего нужны слуховые окна на чердаке”).

Как создать эффективную вентиляцию в вашем доме, подробности на видео:

Создание эффективной вентиляции на чердаке – непростое дело, но без этого комфорта в доме ожидать не стоит. Хорошее проветривание помещения убережет от появления плесени и продлит жизнь крыше.
